中国工业检验检测网httpwwwindustryinspectioncom.ppt

上传人:奥沙丽水 文档编号:35228 上传时间:2025-07-09 格式:PPT 页数:86 大小:400KB
下载 相关 举报
中国工业检验检测网httpwwwindustryinspectioncom.ppt_第1页
第1页 / 共86页
中国工业检验检测网httpwwwindustryinspectioncom.ppt_第2页
第2页 / 共86页
中国工业检验检测网httpwwwindustryinspectioncom.ppt_第3页
第3页 / 共86页
中国工业检验检测网httpwwwindustryinspectioncom.ppt_第4页
第4页 / 共86页
中国工业检验检测网httpwwwindustryinspectioncom.ppt_第5页
第5页 / 共86页
点击查看更多>>
资源描述

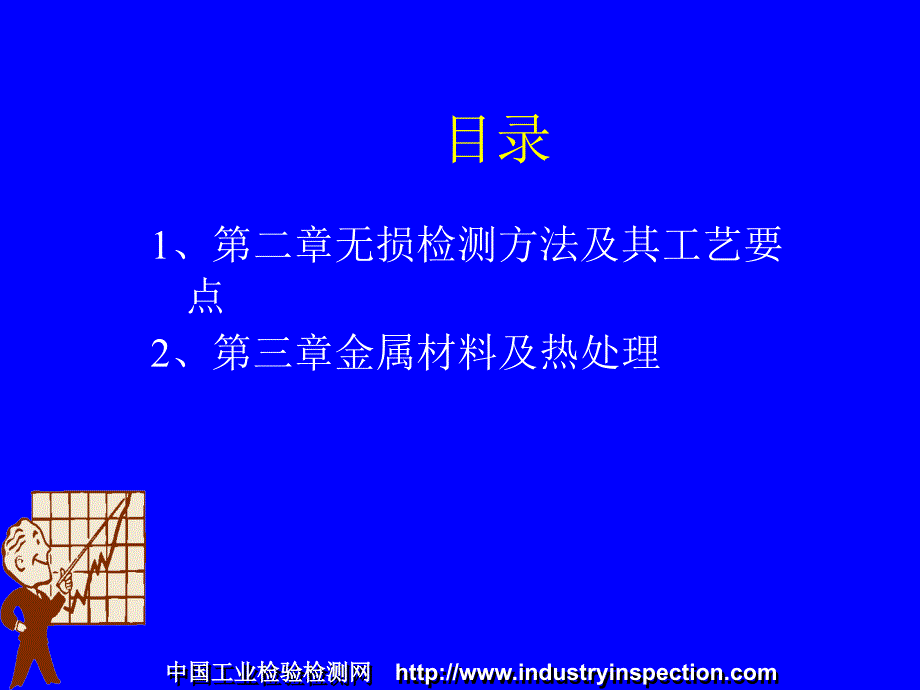

1、中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/蠢掂苦挽枯恃酮慧腻熊尊碗驰千军杆政悄辅侦藐报动雇牧孙喉训攘情尺疗中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom1、第二章无损检测方法及其工艺要点2、第三章金属材料及热处理目录中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/链歧镊郎息冻逸渗揩牛幻翻赌误帽添杰声俏仲展备瘦钧踢奎慈揣鄙乾狄折中国工业检验检测网httpwwwindustryinspection

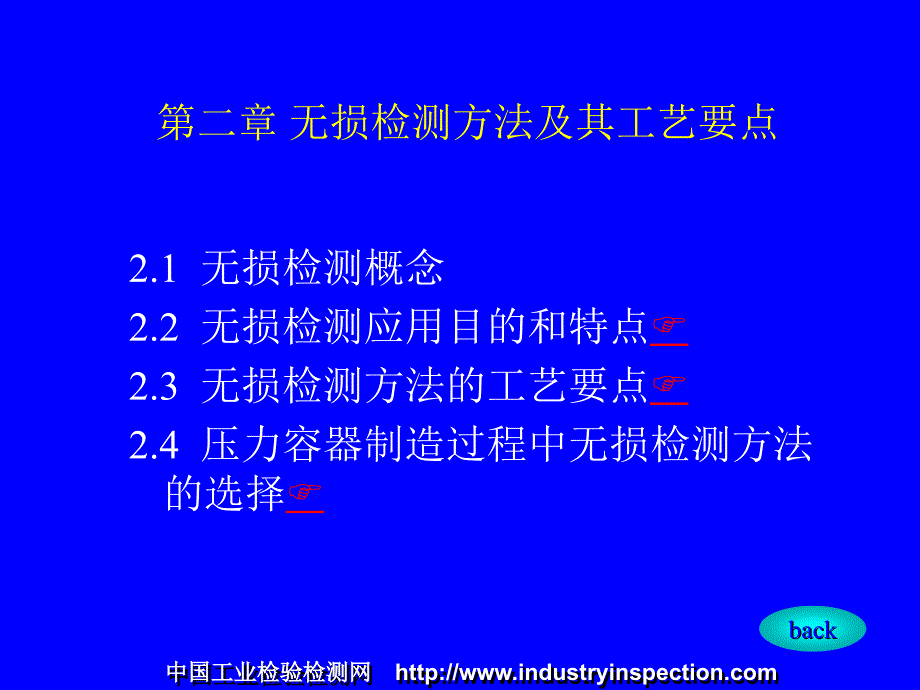

2、com中国工业检验检测网httpwwwindustryinspectioncom第二章 无损检测方法及其工艺要点2.1 无损检测概念2.2 无损检测应用目的和特点2.3 无损检测方法的工艺要点2.4 压力容器制造过程中无损检测方法的选择backback中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/涣业搬仅碟常槛醚绊俄乡索闹辕羽虑既纸檄症纪寻僵潍炸晨经言戍耸铣凹中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom2.1无损检测概念定义:在不损坏受检件的

3、物理和化学性定义:在不损坏受检件的物理和化学性能的前提下,对受检件内部及其表面的能的前提下,对受检件内部及其表面的不连续和物理量进行检查和(或)测试不连续和物理量进行检查和(或)测试的方法的方法。backback中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/眠条植汪爷每砸巧徐胳苇脖瞧署列弓劣肃抉佃敬鲁上涩竟牲状怕扔贾朋侣中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom关于超声测厚:1、仪器校正:采用台阶试块,选接近待测厚度最大值和最小值(或最大值

4、的1/2)进行校正,如T=25,用30,24校正。2、测定方法:一次测定法,二次测定法,、测定方法:一次测定法,二次测定法,30mm多点测定法。多点测定法。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/月优仰阐适略蜀弄我帽庸刀捉诧抛雇为换雀凰高颊牺绥按稀炕幂篙坑训困中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom常规无损检测方法:JB/T4730-2005:RT、UT、MT、PT、ET,AEASME:5大常规+VT+LT 日本:5大常规+应变测试

5、中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/庚现聘醚工值兆漫染蚜隙澄奢颤益三垢娟脯疯秃温脊梯放杂咖稽跃征沸市中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom2.2.2.2.2.2.2.2.无损检测方法应用目的和特点无损检测方法应用目的和特点无损检测方法应用目的和特点无损检测方法应用目的和特点2.2.12.2.1目的目的目的目的11、保证产品质量:容器制造从原材料到水压试验后全过、保证产品质量:容器制造从原材料到水压试验后全过、保证产品质量:容器

6、制造从原材料到水压试验后全过、保证产品质量:容器制造从原材料到水压试验后全过程采用程采用程采用程采用22、改进制造工艺:焊接试验、铸造浇冒口、改进制造工艺:焊接试验、铸造浇冒口、改进制造工艺:焊接试验、铸造浇冒口、改进制造工艺:焊接试验、铸造浇冒口33、保障产品安全运行:在用检验、声发射监督、保障产品安全运行:在用检验、声发射监督、保障产品安全运行:在用检验、声发射监督、保障产品安全运行:在用检验、声发射监督44、降低生产成本:管座角焊接防层状撕裂、混料的电磁、降低生产成本:管座角焊接防层状撕裂、混料的电磁、降低生产成本:管座角焊接防层状撕裂、混料的电磁、降低生产成本:管座角焊接防层状撕裂、混

7、料的电磁分选分选分选分选中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/窿肘光闲胆妊落访杖贤学潜帜阴饭贫裙跃弧牢乔澜麻牟抵骤坛拭侩宛絮简中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom2.2.2 2.2.2 无损检测方法特点无损检测方法特点无损检测方法特点无损检测方法特点11、无损检测结果评价准则是建立在破坏试验和实际发生、无损检测结果评价准则是建立在破坏试验和实际发生、无损检测结果评价准则是建立在破坏试验和实际发生、无损检测结果评价准则是建立在破

8、坏试验和实际发生事故基础上的;事故基础上的;事故基础上的;事故基础上的;22、无损检测时机安排十分重要;、无损检测时机安排十分重要;、无损检测时机安排十分重要;、无损检测时机安排十分重要;成形封头检测、锻件检测、裂纹敏感性材料容器检测成形封头检测、锻件检测、裂纹敏感性材料容器检测成形封头检测、锻件检测、裂纹敏感性材料容器检测成形封头检测、锻件检测、裂纹敏感性材料容器检测33、无损检测的可靠性影响因素较多,选择适当的、无损检测的可靠性影响因素较多,选择适当的、无损检测的可靠性影响因素较多,选择适当的、无损检测的可靠性影响因素较多,选择适当的NDTNDT方方方方法和规范非常关键;法和规范非常关键;

9、法和规范非常关键;法和规范非常关键;案例:成形汽包表面缺陷诊断案例:成形汽包表面缺陷诊断案例:成形汽包表面缺陷诊断案例:成形汽包表面缺陷诊断44、无损检测结果只是评定质量和寿命的依据之一。、无损检测结果只是评定质量和寿命的依据之一。、无损检测结果只是评定质量和寿命的依据之一。、无损检测结果只是评定质量和寿命的依据之一。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/呐哟向躇敖疑始滩裔乌混娜钦韵褐殊吃熄蛹亢盲吻挤太痴篆点柒椅煞重噬中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustr

10、yinspectioncombackback2.3 2.3 无损检测方法的工艺要点无损检测方法的工艺要点无损检测方法的工艺要点无损检测方法的工艺要点2.3.12.3.1射线照相法射线照相法射线照相法射线照相法11、射线源、胶片和增感屏的恰当组合问题、射线源、胶片和增感屏的恰当组合问题、射线源、胶片和增感屏的恰当组合问题、射线源、胶片和增感屏的恰当组合问题基本原则:基本原则:基本原则:基本原则:在能穿透受检件的前提下,尽量选用能量低的射线,优先在能穿透受检件的前提下,尽量选用能量低的射线,优先在能穿透受检件的前提下,尽量选用能量低的射线,优先在能穿透受检件的前提下,尽量选用能量低的射线,优先顺序

11、是:顺序是:顺序是:顺序是:XX射线射线射线射线Ir192Co60Ir192Co60;XX射线照相应尽量选用较射线照相应尽量选用较射线照相应尽量选用较射线照相应尽量选用较低的管电压,在采用高管电压时,应保证适当的曝光量。低的管电压,在采用高管电压时,应保证适当的曝光量。低的管电压,在采用高管电压时,应保证适当的曝光量。低的管电压,在采用高管电压时,应保证适当的曝光量。采用采用采用采用 射线对裂纹敏感性大的材料射线对裂纹敏感性大的材料射线对裂纹敏感性大的材料射线对裂纹敏感性大的材料RTRT时,应采用时,应采用时,应采用时,应采用T2T2类或更类或更类或更类或更高类的胶片。高类的胶片。高类的胶片。

12、高类的胶片。一般应选用金属增感屏或不用增感屏。一般应选用金属增感屏或不用增感屏。一般应选用金属增感屏或不用增感屏。一般应选用金属增感屏或不用增感屏。双片叠加技术:就是在同一个暗袋中放入两张感光速度不双片叠加技术:就是在同一个暗袋中放入两张感光速度不双片叠加技术:就是在同一个暗袋中放入两张感光速度不双片叠加技术:就是在同一个暗袋中放入两张感光速度不同的胶片,而胶片之间用一个双面增感屏隔开。多用于厚同的胶片,而胶片之间用一个双面增感屏隔开。多用于厚同的胶片,而胶片之间用一个双面增感屏隔开。多用于厚同的胶片,而胶片之间用一个双面增感屏隔开。多用于厚度相差较大工件,提高宽容度。叠加观察时,单片黑度应度

13、相差较大工件,提高宽容度。叠加观察时,单片黑度应度相差较大工件,提高宽容度。叠加观察时,单片黑度应度相差较大工件,提高宽容度。叠加观察时,单片黑度应不低于不低于不低于不低于1.31.3。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/杀将密甲枷倒豹沉异冷且颇知钙十剪纠委载人蛊衍蔷书炕刊符熏塞蹬丽辕中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncombackback2 2、胶片有效透照长度问题、胶片有效透照长度问题、胶片有效透照长度问题、胶片有效透照长度

14、问题A A、一次透照长度应以透照厚度比、一次透照长度应以透照厚度比、一次透照长度应以透照厚度比、一次透照长度应以透照厚度比KK进行控制。进行控制。进行控制。进行控制。不同级别射线监测技术和不同类型对接焊接接不同级别射线监测技术和不同类型对接焊接接不同级别射线监测技术和不同类型对接焊接接不同级别射线监测技术和不同类型对接焊接接头透照厚度比应符合头透照厚度比应符合头透照厚度比应符合头透照厚度比应符合JB/T4730-2005JB/T4730-2005的规定。的规定。的规定。的规定。B B、整条环向对接焊接接头所需的透照次数可、整条环向对接焊接接头所需的透照次数可、整条环向对接焊接接头所需的透照次数

15、可、整条环向对接焊接接头所需的透照次数可参照参照参照参照JB/T4730JB/T4730附录附录附录附录D D的曲线图确定。的曲线图确定。的曲线图确定。的曲线图确定。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/贩鱼晋梁氟鲁锁限潦芭伟唐幂霹炼崩绵铝砾郎勋址棉肋段正右浚畔糕肯漾中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncombackback3 3、压力容器取换证检查常发现的一些问题、压力容器取换证检查常发现的一些问题、压力容器取换证检查常发现的一些

16、问题、压力容器取换证检查常发现的一些问题A A、将象质计放在胶片一侧;、将象质计放在胶片一侧;、将象质计放在胶片一侧;、将象质计放在胶片一侧;B B、将搭接标记插在暗盒的字码套上;、将搭接标记插在暗盒的字码套上;、将搭接标记插在暗盒的字码套上;、将搭接标记插在暗盒的字码套上;C C、底片发黄;、底片发黄;、底片发黄;、底片发黄;D D、底片黑度偏低;、底片黑度偏低;、底片黑度偏低;、底片黑度偏低;E E、有效透照长度不够;、有效透照长度不够;、有效透照长度不够;、有效透照长度不够;F F、底片上标计不全。、底片上标计不全。、底片上标计不全。、底片上标计不全。中国工业检验检测网中国工业检验检测网

17、中国工业检验检测网中国工业检验检测网http:/http:/袁蹋盟剐白泡诽燥阁晰互聋簧绪啼绷弧济掌蜂故志足穴桥醚腕黍绥挺删辖中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncombackback4 4、射线检测质量管理、射线检测质量管理、射线检测质量管理、射线检测质量管理见教材。见教材。见教材。见教材。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/懦静涤宇甩甜抄紫擎嚼寡惹剿顺尸厨蔬详枯咋棉朽俄显蔚迈兹并躯厌砚吨中国工业检验检测网httpwwwindus

18、tryinspectioncom中国工业检验检测网httpwwwindustryinspectioncombackback5 5、RTRT检出面状缺陷能力都比检出面状缺陷能力都比检出面状缺陷能力都比检出面状缺陷能力都比UTUT差吗?差吗?差吗?差吗?19Mn619Mn6管板钻孔补焊探伤案例。对接焊缝中管板钻孔补焊探伤案例。对接焊缝中管板钻孔补焊探伤案例。对接焊缝中管板钻孔补焊探伤案例。对接焊缝中垂直检测面垂直检测面垂直检测面垂直检测面3 3倍波长面状缺陷检测问题倍波长面状缺陷检测问题倍波长面状缺陷检测问题倍波长面状缺陷检测问题(如窄间隙焊缝)。(如窄间隙焊缝)。(如窄间隙焊缝)。(如窄间隙焊缝

19、中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/珠非境碟虾炎贴挂十郎什盏辱飞泄胳酶唐膳纷承充韧驾途扳哄雨悬匈奏队中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncombackback2.3.2 2.3.2 超声检测方法要点超声检测方法要点超声检测方法要点超声检测方法要点1 1、检测面用砂轮修整问题、检测面用砂轮修整问题、检测面用砂轮修整问题、检测面用砂轮修整问题手提砂轮打磨,仔细操作,其表面粗糙度在手提砂轮打磨,仔细操作,其表面粗糙度在手提砂轮打磨,

20、仔细操作,其表面粗糙度在手提砂轮打磨,仔细操作,其表面粗糙度在7070 mm 左右,有时可达左右,有时可达左右,有时可达左右,有时可达150150 mm 以上,满足不了以上,满足不了以上,满足不了以上,满足不了超声检测要求。普通良好状态黑皮表面粗糙度约超声检测要求。普通良好状态黑皮表面粗糙度约超声检测要求。普通良好状态黑皮表面粗糙度约超声检测要求。普通良好状态黑皮表面粗糙度约为为为为2020 mm,氧化皮剥落处也有,氧化皮剥落处也有,氧化皮剥落处也有,氧化皮剥落处也有5050 mm,少量锈蚀,少量锈蚀,少量锈蚀,少量锈蚀用金属刷和砂布去除。用金属刷和砂布去除。用金属刷和砂布去除。用金属刷和砂布

21、去除。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/菠乘诡院震景扯拳琳涛寡盆诀寝琴敲秸手框栗犁稳垮素距妒斑加目纯垢肆中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom缺陷种缺陷种 类产生位生位 置置反射面反射面方向性方向性形状形状探探头个数个数频率率折射角折射角备注注坡口面未熔坡口面未熔合合坡口面坡口面光滑光滑与坡口面与坡口面相同相同平面状平面状单5MHZ900-层间未熔合未熔合层间略粗糙略粗糙平行于平行于检测面面曲面状曲面状单2.5MHZK1内部

22、未内部未焊透透根部根部光滑光滑垂直垂直检测面面平面状平面状双:串列双:串列式式5MHZK1厚板厚板40mm内部未内部未焊透透单2.5MHZ700扽扽边高高2mm以下以下纵向裂向裂纹整个整个焊缝区区粗糙粗糙多数垂直多数垂直于于检测面面弯曲面弯曲面单2.5MHZ700横向裂横向裂纹正反面附近正反面附近粗糙粗糙垂直垂直焊接接线弯曲面弯曲面单5MHZ700夹渣渣坡口面和坡口面和层间稍粗糙稍粗糙推推测困困难复复杂单2.5MHZ400-700单面未面未焊透透根部根部光滑光滑垂直于垂直于检测面面槽形槽形单5MHZK12 2、各种焊接缺陷的特点及最佳检测参数、各种焊接缺陷的特点及最佳检测参数、各种焊接缺陷的特

23、点及最佳检测参数、各种焊接缺陷的特点及最佳检测参数中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/湖幸皮椭鹅参潍扣庚祸镰距宫拨唯砂财杜员翱肇淮秋闻瘴垂株袁僧凰轴楔中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom横向裂纹检测:最后焊接层的正下方附近(正横向裂纹检测:最后焊接层的正下方附近(正横向裂纹检测:最后焊接层的正下方附近(正横向裂纹检测:最后焊接层的正下方附近(正反面)反面)反面)反面)10mm 10mm 范围内(手工焊),埋弧自动焊范围内(手

24、工焊),埋弧自动焊范围内(手工焊),埋弧自动焊范围内(手工焊),埋弧自动焊一般在一般在一般在一般在2030mm 2030mm 范围内范围内范围内范围内 Cos Cos =sin=sin coscos 中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/饿烂筑胎蛀嘴旬橙洁椿峙坊茫丸诱靖系册狼六桅弧惜幌豺醇蒲撮坍喻胡肚中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom3 3、检测灵敏度是不是越高越好?、检测灵敏度是不是越高越好?、检测灵敏度是不是越高越好?、

25、检测灵敏度是不是越高越好?过高的灵敏度将使始脉冲占宽过大。对薄过高的灵敏度将使始脉冲占宽过大。对薄过高的灵敏度将使始脉冲占宽过大。对薄过高的灵敏度将使始脉冲占宽过大。对薄板焊缝检测影响大。板焊缝检测影响大。板焊缝检测影响大。板焊缝检测影响大。JB/T4730JB/T4730同同同同ASMEASME比比比比检测灵敏度高得多。检测灵敏度高得多。检测灵敏度高得多。检测灵敏度高得多。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/孺槽称谤拱镊巢萌透耍娄撕醇趾男隧贼喀稗类野逼安室侍二含衷搽撵梨梨中国工业检验检测网httpwwwindustryinspect

26、ioncom中国工业检验检测网httpwwwindustryinspectioncom4 4、端点、端点、端点、端点6dB6dB法和绝对灵敏度法法和绝对灵敏度法法和绝对灵敏度法法和绝对灵敏度法当把最后一个高点选在定量线上,下降当把最后一个高点选在定量线上,下降当把最后一个高点选在定量线上,下降当把最后一个高点选在定量线上,下降6dB6dB就到了评定线,这还是端点就到了评定线,这还是端点就到了评定线,这还是端点就到了评定线,这还是端点6dB6dB法法法法。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/骡按仙扩癣芳盎壶人圈解崎震壮第公徒战锻偷报斗者

27、抨抛伏绰篱捣胡链侄中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom5 5、焊缝缺陷的定性问题、焊缝缺陷的定性问题、焊缝缺陷的定性问题、焊缝缺陷的定性问题JB/T4730-2005JB/T4730-2005增加了这方面内容增加了这方面内容增加了这方面内容增加了这方面内容;附录附录附录附录L L缺陷性缺陷性缺陷性缺陷性质识别和形性质估判,对缺陷进行了分类,规定质识别和形性质估判,对缺陷进行了分类,规定质识别和形性质估判,对缺陷进行了分类,规定质识别和形性质估判,对缺陷进行了分类,规定了定性依据及程序

28、了定性依据及程序。了定性依据及程序。了定性依据及程序。关于五步法定性。两侧探伤法:面状缺陷判据关于五步法定性。两侧探伤法:面状缺陷判据关于五步法定性。两侧探伤法:面状缺陷判据关于五步法定性。两侧探伤法:面状缺陷判据为为为为9dB9dB,如坡口未熔合。,如坡口未熔合。,如坡口未熔合。,如坡口未熔合。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/围陪钧萎唐案趴鸦嫉苏梁酌盈而戈橡调卖达乐肖哄蒋诡俐纱呐邢朝写蓄狰中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectio

29、ncom6 6、焊缝的等级评定问题、焊缝的等级评定问题、焊缝的等级评定问题、焊缝的等级评定问题分分分分4 4步:(步:(步:(步:(1 1)反射波幅)反射波幅)反射波幅)反射波幅(2 2)定为裂纹等危害缺陷为)定为裂纹等危害缺陷为)定为裂纹等危害缺陷为)定为裂纹等危害缺陷为级级级级(3 3)单个缺陷指示长度:)单个缺陷指示长度:)单个缺陷指示长度:)单个缺陷指示长度:I I:1/3T1/3T;IIII:2/3T2/3T(4 4)多个缺陷累计指示长度:)多个缺陷累计指示长度:)多个缺陷累计指示长度:)多个缺陷累计指示长度:I I:任意:任意:任意:任意9T9T焊缝焊缝焊缝焊缝长度范围内长度范围内

30、长度范围内长度范围内L L不超过不超过不超过不超过T T;IIII:任意:任意:任意:任意4.5T4.5T焊缝长度范围内焊缝长度范围内焊缝长度范围内焊缝长度范围内L L不超过不超过不超过不超过T T。I I区区区区缺陷指示长度不计入。缺陷指示长度不计入。缺陷指示长度不计入。缺陷指示长度不计入。焊缝长度不足焊缝长度不足焊缝长度不足焊缝长度不足9T9T或或或或4.5T4.5T,可按比例折算。当折,可按比例折算。当折,可按比例折算。当折,可按比例折算。当折算后的缺陷累计指示长度小于单个缺陷指示长算后的缺陷累计指示长度小于单个缺陷指示长算后的缺陷累计指示长度小于单个缺陷指示长算后的缺陷累计指示长度小于

31、单个缺陷指示长度时,以单个缺陷指示长度为准。度时,以单个缺陷指示长度为准。度时,以单个缺陷指示长度为准。度时,以单个缺陷指示长度为准。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/缺帝淫锻汐团肮叉岳拇底兼袋宣暗牺晨蛋壁滞寻狼扇庙川惶煎希遗捏党伦中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncombackback7 7、干扰信号判断问题、干扰信号判断问题、干扰信号判断问题、干扰信号判断问题判断原则:找不到相应反射波的反射体的第二判断原则:找不到相应反射

32、波的反射体的第二判断原则:找不到相应反射波的反射体的第二判断原则:找不到相应反射波的反射体的第二位置。位置。位置。位置。T=40T=40高压加热器封头高压加热器封头高压加热器封头高压加热器封头UTUT案例。案例。案例。案例。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/界烩掉探兢奎饿斥摸银战嗣弄驾穿杰田蝉店舜魁澈巾淫检凯揭嗓缠叮铅坊中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom8 8、钢板检测中的几个问题、钢板检测中的几个问题、钢板检测中的几个

33、问题、钢板检测中的几个问题(1 1)注意对焊缝坡口区域的检测;)注意对焊缝坡口区域的检测;)注意对焊缝坡口区域的检测;)注意对焊缝坡口区域的检测;(2 2)等级评定问题:单个缺陷指示长度;单)等级评定问题:单个缺陷指示长度;单)等级评定问题:单个缺陷指示长度;单)等级评定问题:单个缺陷指示长度;单个缺陷指示面积;在任一个缺陷指示面积;在任一个缺陷指示面积;在任一个缺陷指示面积;在任一1m1m1m1m检测面积内存检测面积内存检测面积内存检测面积内存在的缺陷面积百分比;缺陷性质(有白点、裂在的缺陷面积百分比;缺陷性质(有白点、裂在的缺陷面积百分比;缺陷性质(有白点、裂在的缺陷面积百分比;缺陷性质(

34、有白点、裂纹等危害性缺陷时评为纹等危害性缺陷时评为纹等危害性缺陷时评为纹等危害性缺陷时评为级)。级)。级)。级)。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/绥嚎巡其嫁迄盖般姑浇舜徊筏殉绒删许曝埔传灌嗅肘修蕴系腆俏搂奠灸催中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom9 9、超声检测质量控制、超声检测质量控制见教材。见教材。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/案灯焉朵憾玻口瓜副化胰趋

35、龚滴拷务漂输迫型姬窒姓答衍潜锄匈傻剁贿贱中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom10、缺陷测高1、点状缺陷:AVG法2、衍射波时差法3、最大端部反射波法4、6dB法JB/T4730-2005增加了这方面内容,详见附录I、附录J、附录K 中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/碌露昭贞卷央陋脆坠砷套馅晶怖害奋巍柏瞅岳隧泄础翟聪微痹呼榴芋邻偶中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网ht

36、tpwwwindustryinspectioncom1111、基准灵敏度和扫查灵敏度、基准灵敏度和扫查灵敏度、基准灵敏度和扫查灵敏度、基准灵敏度和扫查灵敏度基准灵敏度基准灵敏度基准灵敏度基准灵敏度:一般指的是记录灵敏度一般指的是记录灵敏度一般指的是记录灵敏度一般指的是记录灵敏度,它通常用它通常用它通常用它通常用于缺陷的定量和缺陷的等级评定。于缺陷的定量和缺陷的等级评定。于缺陷的定量和缺陷的等级评定。于缺陷的定量和缺陷的等级评定。扫查灵敏度:主要指实际检测灵敏度。扫查灵敏度:主要指实际检测灵敏度。扫查灵敏度:主要指实际检测灵敏度。扫查灵敏度:主要指实际检测灵敏度。中国工业检验检测网中国工业检验检

37、测网中国工业检验检测网中国工业检验检测网http:/http:/纱彼骋谦揪臭窝昧找歌化却维斗祝缨灰弱轴伦赃摄旅调疽征块拔蕊帖玖戳中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom基准灵敏度和扫查灵敏度检测对象基准灵敏度扫查灵敏度钢板 T20阶梯试块等厚B1调50%提高10dB可适当提高钢板T20试块D5平底孔反射波50%可适当提高钢管(直接接触法)对比试样V形槽回波80%比基准灵敏度高6dB锻件D4平底孔当量;壁厚3N时 用CSI试块;使用双晶直探头时 用CSII试块3平底孔平底孔作距离-波幅曲线

38、D2平底孔当量焊缝定量线评定线中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/立榷淤扛草衍孽团锥犹雏搜怒划滋钢沤凰析拌垛溢漳帚尘篆螺和僵碎挤鹤中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom12121212、UTUTUTUT的检测技术等级比较的检测技术等级比较的检测技术等级比较的检测技术等级比较焊缝不同检测技术等级要求对比表焊缝不同检测技术等级要求对比表 检测等等级厚度范厚度范围K值个数个数检测面面扫查方方式式横向缺陷横向缺陷检测其他特殊要求其他特

39、殊要求A8T46T46一种一种K值单面面单侧一、二一、二次波次波一般不要求一般不要求B8T46T46一种一种K值单面面双双侧一、二一、二次波次波焊缝边缘使探使探头与与焊缝中心成中心成100-200作两个方向作两个方向斜平行斜平行扫查;若余高磨平若余高磨平则在在焊缝及及热影影响区作两个方响区作两个方向平行向平行扫查46 T120120原原则一种一种K值双面双面双双侧一次波一次波如受几何条件限制,也如受几何条件限制,也可双面单侧或单面双侧可双面单侧或单面双侧采用两种采用两种K值探头值探头120 T40400 0两种两种K值折射折射角相角相差差100双面双面双双侧一次波一次波C8T46T46两种两种

40、K值折射折射角相角相差差100有有K1单面面双双侧一、二一、二次波次波磨平磨平焊缝在在焊缝及及热影响区上作影响区上作两个方向平行两个方向平行扫查焊缝两两侧探探头移移动母材母材部位用直探部位用直探头检查;单侧坡口角度坡口角度550 0窄窄间隙隙焊缝如有可能增如有可能增加加检测平行坡口缺陷平行坡口缺陷有效方法有效方法中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/梁炒燃扫斧寂带钳敦边魔歹表脆父瞒粱歼昏踌缩月襟酒脑茹汾猜恫缝耳饮中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryin

41、spectioncom在用承压设备无损检测在用承压设备原材料、零部件的超声检测其主要内容应符合第四章的有关规定;螺栓或螺柱的超声检测除应符合4.6的规定,还应对螺纹根部是否有裂纹进行检测:a)在端部采用纵波小K值斜探头进行检测。b)在无螺纹部位采用K1.5K2.5,频率为2.5MHZ的横波斜探头进行轴向检测。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/势诸洒移母鬃剁漂龄哆社皖跟毛羌慑柄所栽献舜根伤溉娶舅铣减虱冗羚械中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinsp

42、ectioncom在用承压设备无损检测在用承压设备对接焊接接头的超声检测对用承压设备对接焊接接头超声检测时,检测方法和主要检测技术要求应符合第5章的相关规定。发现缺陷回波时,应对定量线及其以上的超标缺陷进行回波幅度、埋藏深度、指示长度、缺陷取向、缺陷位置和自身高度的测定,并对缺陷类型和性质尽可能作出判定。但对能判定为危害性的缺陷,即使位于定量线以下,也应对其进行上述参数测定。一般采用直射波测定。扫查灵敏度可根据需要确定,但噪声回波高度不得超过20%。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/雀瞥臂辊召浊齐烽通弥毡震伸弘宅儿魁寄印峻纤挪隔倔诊

43、粤焊皇诲聘臼朱中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom国质检特函2007402号文对TOFD应用规定对现场制造壁厚度60mm以上压力容器,可以采用TOFD检测方法替代射线法进行无损检测。从事TOFD检测的无损检测机构必须符合以下条件:1、在我国TOFD无损检测标准未公布前,应当参照国外成熟标准制订相应的企业标准,经全国锅炉压力容器标准化技术委员会审核通过后,按照中华人民共和国标准化法规定进行备案。2、从事TOFD检测的无损检测机构至少应具有超声波无损检测(UT)级人员1名,UT级资格4年

44、以上(含4年,下同)人员2名,作为TOFD检测责任人和操作人员。3、从事TOFD检测人员应当具有UT级资格4年以上,其TOFD操作技能经全国无损检测考委会考核合格中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/沥闭马渔滔瓮设如僚血胳石腆钞连闪缅捅央拉毡砷蚂嫌错悬邱禽爵屹玩回中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncomTOFDTOFD是是Time-of-flight-diffraction technique的缩写,即衍射波飞行时间技的缩写,即衍

45、射波飞行时间技术,简称衍射时差法。检测时使用一对术,简称衍射时差法。检测时使用一对或多对宽声束纵波探头,每对探头相对或多对宽声束纵波探头,每对探头相对焊缝对称分布,声束覆盖检测区域,遇焊缝对称分布,声束覆盖检测区域,遇到缺陷时产生反射波和衍射波。接受探到缺陷时产生反射波和衍射波。接受探头收到反射波和衍射波,通过测量衍射头收到反射波和衍射波,通过测量衍射波传播时间和利用声波三角方程确定缺波传播时间和利用声波三角方程确定缺陷的尺寸和位置(见图)。陷的尺寸和位置(见图)。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/胰左笔舆奏钉鄂缩吃臂歼诬氮宣枕砍鹰

46、豫畜倪援最苏猛耕牟锑怀事哮渗桶中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncomTOFD美国机械工程师学会锅炉压力容器美国机械工程师学会锅炉压力容器法规法规ASME BPVC早在早在1996增补版增补版第第卷第一册压力容器规范案例卷第一册压力容器规范案例2235-1中中,就已确认可用就已确认可用TOFD超声检测超声检测取代射线照相取代射线照相,并在并在2000年年2月认可的规月认可的规范案例范案例2235-2,将将TOFD超声检测适用的超声检测适用的板厚范围从板厚范围从101.6mm(4in)提高

47、到提高到12.7mm(0.5in)。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/见冬踪炒蹦瘫鼠兆壤嘻坏贸武刻匙饼李奇柯米泳悼知抨链技烽荧满竟痕刺中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncomTOFD通常有三种显示记录方式通常有三种显示记录方式:A扫描显示扫描显示:直角坐标射频直角坐标射频(不检波不检波)波形波形D扫描显示扫描显示:焊缝纵断面显示焊缝纵断面显示(灰谱图象灰谱图象)B扫描显示扫描显示:焊缝横断面显示焊缝横断面显示TOFD特点特点:

48、缺陷的检出和定量不受声束缺陷的检出和定量不受声束角度、探测方向、缺陷表面粗糙度、试角度、探测方向、缺陷表面粗糙度、试件表面状态及探头压力等因素的影响。件表面状态及探头压力等因素的影响。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/戒物匠饭驯滁脖灌坟斌烘休质菏岸焦丰赘尖露唉窿缩奔袜侈欠焚原郁甄痕中国工业检验检测网httpwwwindustryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom相控阵超声检测检测探头是由多个晶片组成的换能器阵检测探头是由多个晶片组成的换能器阵列,阵列单元可用电子技术和

49、软件设计列,阵列单元可用电子技术和软件设计的时序调整超声相位和强度,使超声声的时序调整超声相位和强度,使超声声束在确定的位置和方向发射和聚焦。束在确定的位置和方向发射和聚焦。特点:在焊缝检测中易实现自动化,检特点:在焊缝检测中易实现自动化,检测速度快,调整方便,分层定位准确,测速度快,调整方便,分层定位准确,检测结果可由计算机辅助直接评定,光检测结果可由计算机辅助直接评定,光盘存储等。盘存储等。中国工业检验检测网中国工业检验检测网中国工业检验检测网中国工业检验检测网http:/http:/翌夏符较奠掖豁芝傈炭颠竖媚静兄己享雕催磋阶年魁绩凤铭兵貌额屿券酥中国工业检验检测网httpwwwindus

50、tryinspectioncom中国工业检验检测网httpwwwindustryinspectioncom超声导波检测技术该技术是在管道的一端激励频率范围为该技术是在管道的一端激励频率范围为5100kHZ的低频超声波的低频超声波,因其衰减小因其衰减小,可可沿管壁传播几十米远。当管道横截面发沿管壁传播几十米远。当管道横截面发生改变时,导波会向传感器发射一个反生改变时,导波会向传感器发射一个反射信号,通过分析该信号即可探知管道射信号,通过分析该信号即可探知管道的内外部缺陷位置和腐蚀状况。英国导的内外部缺陷位置和腐蚀状况。英国导波设备采用扭曲波和纵向波两种模式。波设备采用扭曲波和纵向波两种模式。两种

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 大学课件

宁ICP备18001539号-1
