包装用塑料复合膜、袋.docx

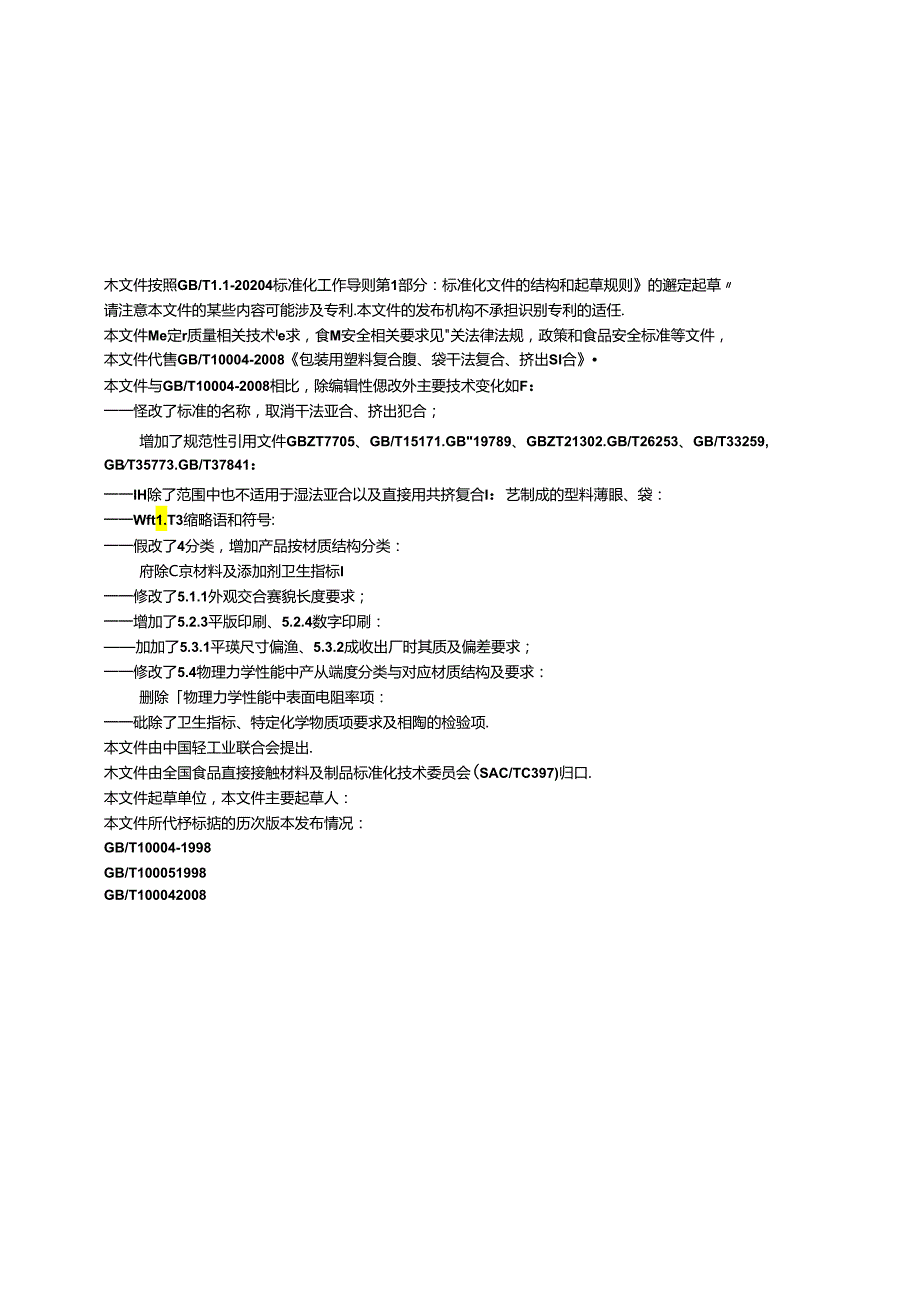

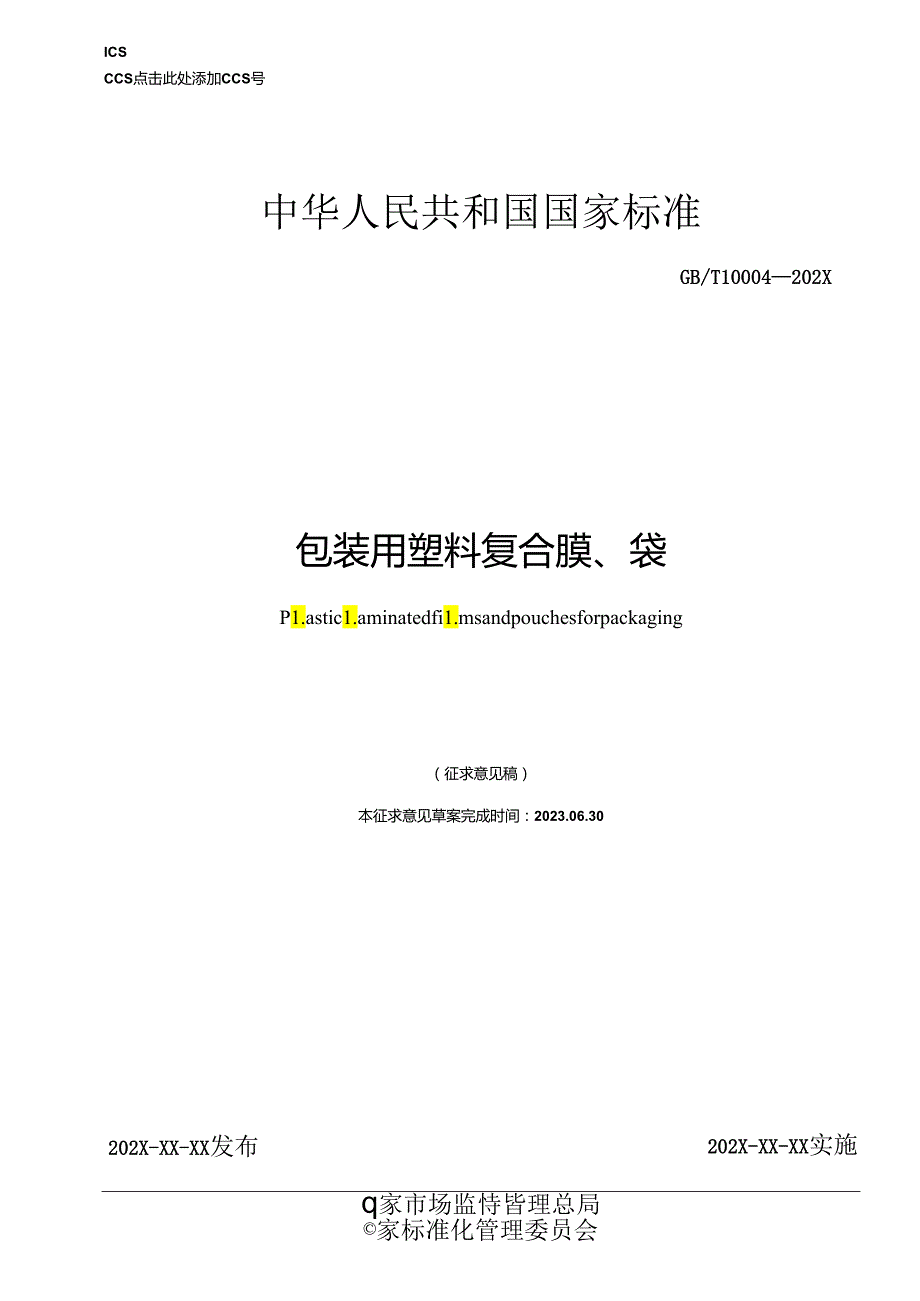

1、ICSCCS点击此处添加CCS号中华人民共和国国家标准GB/T10004202X包装用塑料复合膜、袋P1.astic1.aminatedfi1.msandpouchesforpackaging（征求意见稿）本征求意见草案完成时间：2023.06.30202X-XX-XX发布202X-XX-XX实施q家市场监恃皆理总局家标准化管理委员会木文件按照GB/T1.1-20204标准化工作导则第1部分：标准化文件的结构和起草规则的邂定起草请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的适任.本文件Me定r质量相关技术Ie求，食M安全相关要求见关法律法规，政策和食品安全标准等文件，本文

2、件代售GB/T10004-2008包装用塑料复合腹、袋干法复合、挤出SI合本文件与GB/T10004-2008相比，除编辑性偲改外主要技术变化如F：一一怪改了标准的名称，取消干法亚合、挤出犯合；增加了规范性引用文件GBZT7705、GB/T15171.GB19789、GBZT21302.GB/T26253、GB/T33259,GBT35773.GB/T37841：一一IH除了范围中也不适用于湿法亚合以及直接用共挤复合I：艺制成的型料薄眼、袋：一一Wft1.T3缩略语和符号:一一假改了4分类，增加产品按材质结构分类：府除C京材料及添加剂卫生指标I一一修改了5.1.1外观交合赛貌长度要求；一一增加

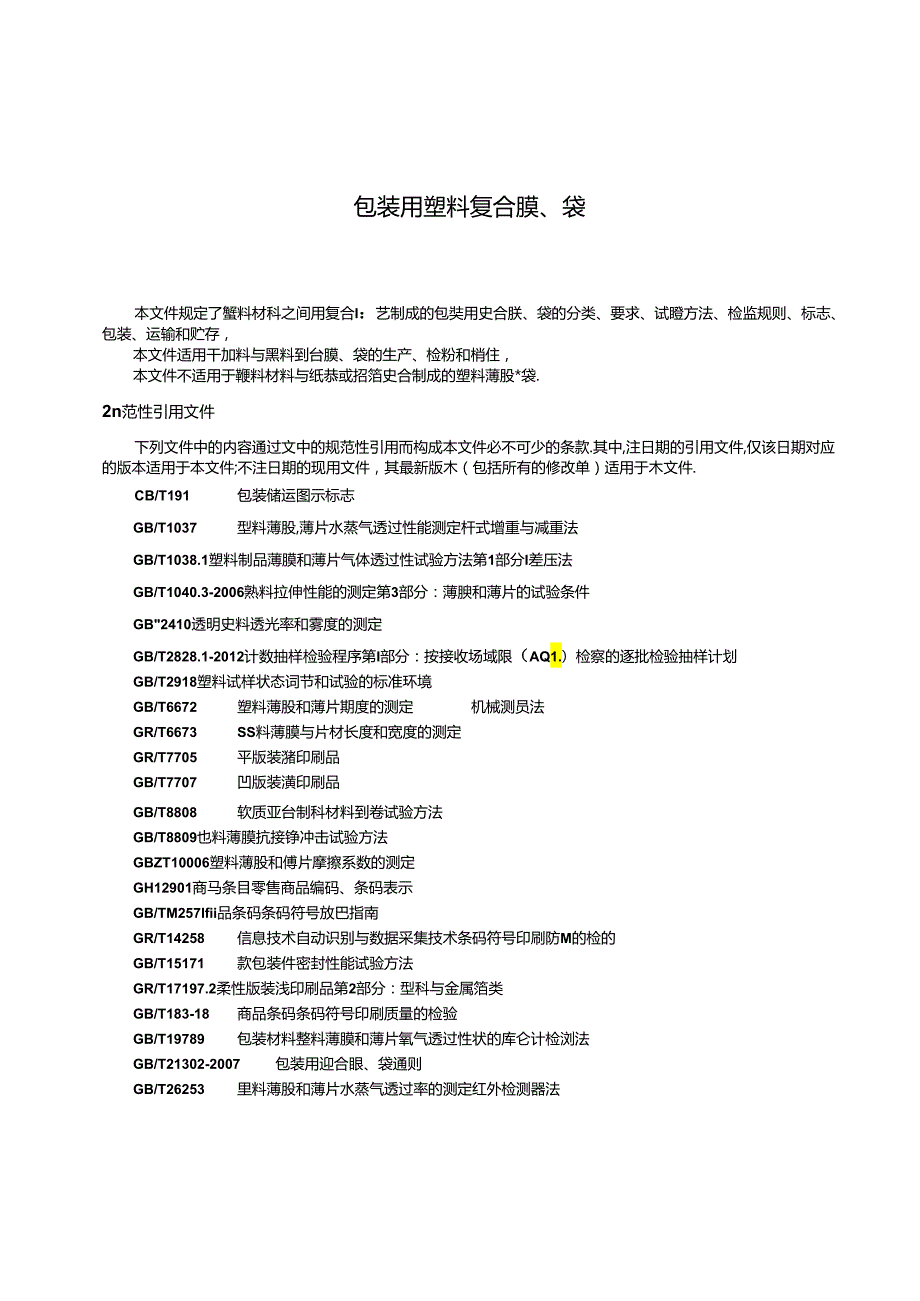

3、了5.2.3平版印刷、5.2.4数字印刷：加加了5.3.1平瑛尺寸偏渔、5.3.2成收出厂时其质及偏差要求；一一修改了5.4物理力学性能中产从端度分类与对应材质结构及要求：删除物理力学性能中表面电阻率项：一一砒除了卫生指标、特定化学物质项要求及相陶的检验项.本文件由中国轻工业联合会提出.木文件由全国食品直接接触材料及制品标准化技术委员会(SAC/TC397)归口.本文件起草单位，本文件主要起草人：本文件所代杼标掂的历次版本发布情况：GB/T10004-1998GB/T100051998GB/T100042008包装用塑料复合膜、袋本文件规定了蟹料材科之间用复合I：艺制成的包奘用史合朕、袋的分类

4、要求、试瞪方法、检监规则、标志、包装、运输和贮存，本文件适用干加料与黑料到台膜、袋的生产、检粉和梢住，本文件不适用于鞭料材料与纸恭或招箔史合制成的塑料薄股*袋.2n范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的现用文件，其最新版木（包括所有的修改单）适用于木文件.CB/T191包装储运图示标志GB/T1037型料薄股,薄片水蒸气透过性能测定杆式增重与减重法GB/T1038.1塑料制品薄膜和薄片气体透过性试验方法第1部分I差压法GB/T1040.3-2006熟料拉伸性能的测定第3部分：薄腴和薄片的试

5、验条件GB2410透明史料透光率和雾度的测定GB/T2828.1-2012计数抽样检验程序第I部分：按接收场域限（AQ1.）检察的逐批检验抽样计划GB/T2918塑料试样状态词节和试验的标准环境GB/T6672塑料薄股和薄片期度的测定机械测员法GR/T6673SS料薄膜与片材长度和宽度的测定GR/T7705平版装潴印刷品GB/T7707凹版装潢印刷品GB/T8808软质亚台制科材料到卷试验方法GB/T8809也料薄膜抗接铮冲击试验方法GBZT10006塑料薄股和傅片摩擦系数的测定GH12901商马条目零售商品编码、条码表示GB/TM257Ifii品条码条码符号放巴指南GR/T14258信息技术

6、自动识别与数据采集技术条码符号印刷防M的检的GB/T15171款包装件密封性能试验方法GR/T17197.2柔性版装浅印刷品第2部分：型科与金属箔类GB/T183-18商品条码条码符号印刷质量的检验GB/T19789包装材料整料薄膜和薄片氧气透过性状的库仑计检浏法GB/T21302-2007包装用迎合眼、袋通则GB/T26253里料薄股和薄片水蒸气透过率的测定红外检测器法GB/T33259GB/T35773GR/T37811QB/T1130QB/T2358数字印刷题壮蹙求及检验方法包装材料及制品气味的评价B料薄膜和薄片耐穿剌性测试方法!B料直角撕裂性能试验方法骐料薄膜包装袋热合屈度试验方法3术

7、语、定义符号和甯下列术语、定义、符号和缩略语适用于本文件.3.1术语、定义材料materia1.各种不同类型的树脂、聚科薄,蟆、涂层薄膜、莅镀薄M1.复合程1.aminatedfiIms由两层或两层以上材料发合组成.包装袋pouch由膜以热扪方法制得，预留开口可充填内容物的袋，干法复合dry1.amination女介材料间所用粘合剂经干煤后层压成型的复合隙制造方法.挤出复合extrusion1.aminationJ1.1.挤出机挤出粘合树脂将被迎合的材料层压成型的熨合服制造方法.无溶剂复合so1.vent1.ess1.amination交余材料间所用不含溶剂拈合剂层压成型的合腴制选方法.共挤复

8、合coextruded-1amination用两台或两台以上挤出机挤出不同或相同材料并经多层模头共挤成型的史合膜般造方法.湿式复合Wet1.amination攵合材料间所用粘合剂层压成型时含有挥发物质的更台服制造方法.3.2符号N列符号适用于本文件.更合符号：“/”；包括：干法契合：“/dr.”,挤出更合：-ex.1,无溶剂强合s1.,共挤复合：/co.泡式复合r-wt.3.3缩略语下列缩略语玷用于本文件。BOPA双向拉伸聚酰殿薄膜BOPE双向担伸聚乙烯薄膜BOPET双向拉伸聚酯薄眼（凝对米二甲酸乙二触醋）BOPP双向拉伸聚丙烯薄膜HS-BOPP双向拉伸热豺聚内烯薄膜BOP1.双向拉伸珠光聚丙

9、烯薄膜CPE流延聚乙烯薄蟆CPP流延聚丙烯薄煤EAA乙怖-丙M酸共聚物EEA乙怖-丙烯酸乙南共聚物EMA乙烯-甲朕丙烯放共聚物EVA乙箭-乙酸乙饰共聚物EVOH乙烯-乙烯醉共聚物PE嫂乙烯（包括PEHD高密度聚乙嫌，PE-1.D低密度聚乙烯.PE-1.u）线性低密度聚乙烯、PE-MD中玄度聚乙烯、PE7U.D茂金属践性低宓度聚乙烯）PA-PP聚曜胺一聚丙烯扶聚物PVA聚乙笳肿PVDC聚的二班乙烯VMBOPE真空镀恺双向粒伸聚乙烯薄腴YMBOPP真空俄用双向拉伸聚丙烯薄股VMB0IT式空镀铝双向拉伸聚酣薄膜（真空慑用址对苯二甲酸乙二醇酯）VMBOPA真空镶毋双向拉伸酰胺薄膜VMPE克空镀铝聚乙烯

10、薄膜KBOPP（KBOPET、KBOPA）K涂层阻隔材料（通常K涂层为PVDC、PVA降层）AI-O-BOPET键翅化铝双向拉仲聚酯薄媵不在上述之列的材料可根据规范的材料名称和英文缩写.4分类4.1按用途分类产品按用途分为食品包装和北食品包装.42按使用温度分类产品按使用温度分为普通级、水煮级、半高温蒸煮缎、高湿蒸煮级,4.2.1普通级产品使用温度：8or.4.2.2水煮级产品使用温度：80,C.W100X?.4.2.3半高温蒸煮级产品使用温度：100C,121,C.4. 2.高温蒸煮级产品使用温度：）2ir,WM5）C.4. 3按结构分类产品按材质结构分类，见表I。表1材质结构分类*材层数代

11、号典出示例二层IW)Pp/FE(CIT)IIBBoPA/FECPfOIICBOPP(DOPET)/VMCTPCwE、YMIW(,E)I1.D1.)PI(BOPET)/BOP1.(HS-BOPP)IIEWX,P/EVoHIIFKBOPP(KB0PE7.KBOPA/PE(CPP)塑料与兔料IIGJO.-BOPET/P-PP(PECPP三层IIIA12PP(W三11.)P/MII-ET/PE(GT)II1.HB(aP/VMfXHMJ/PECPHIIICBoPP/VMKA/PE(CPP)I1.1.Dmv/aio.boi*et/PE(cppIIIEBwPEhBOPA)/VMBaT/PE(CPP)II1.

12、F12PPH(三1IK)PA)/MII,A/PEII1.G12PPW)PA)/BoP1.ZPKII1.Hi-BOPI11/BnPA/PA-PP(吒、OT)I1.1.1.BwPHDPET、阳网、CPP)/PVDC/PE(CPP)I1.IJW)PP(BOHET.()P/BOPET(BOPA)/EVoH川,/:IvAaPP(BOPETBOPA)/BOIT/IK)PAPE(CPP)IVB的PP(BOPET、W)P/YMW)PEr(AIaBOPET)/BOPET(IX*,A)ZPE(CPP)WCBOPP/PVDC/DOPETD0P.VII5E(CIT)注.乂合符号I/-1包括I干法复缶Zdr.挤出发创“

13、/ex.无溶剂/合,7s1.1共挤或合ca：湿式双合Iwt.1注&吒为改性PE.包热PE-1.D.PE-1.1.D.PE-MD.PETt.PE-111.1.D,CPE.EAA.EEA,EM.EVAI注3：未列入的结构的产品.里多幺叫川本衣.5要求5. 1感观5. 1.1外观膜、袋的外观质量应符合表2的规定，表2外观质量要求项目求折皱允许有轻战的间断折皱，但不得多广产品表面枳的5%气泡、晶点不明显表面划伤、烫伤穿孔、拈连、异物分层、胶污不准许热封部位（适用于浚平整,无虚封,允许右不影响使用的气泡媵卷松紧懈动时不出现媵间滑动膜卷鼠筋允许有不影响使用的轻战然筋股卷瑜而不平坦度不大于2nn股卷每卷接头

14、数复合媵长500%接头数W1；复合蝶长50Or1.且宽度尺寸偏基为211m平均期度偏差为10%.印刷和史合的油双、粘合剂I9度由供需双方班商.5.3.2我腴尺寸偏差卷膜的宽度偏差为2m.平均厚度儡差为10%.卷映以长度出厂时，其长度不应用现例偏差.印刷和史合的油黑、粘合剂印度由供播双方帆商，5.33卷腴筒芯尺寸及偏差忿膜筒芯内径为763nni或1.52fm,特殊饕求由供得双方商定，5.3.4袋的尺寸偏差袋的尺寸儡差应符合衣3的规定.表3袋的尺寸儡差袋的长度/Mm长度假爆/Mm宽城PQihi拊口宽度偏成/%豺口与袋边踉圈八皿40066206袋的平均厚度偏左为1（H5. 4物理性能5.1.1 物理

15、力学性能应符合表-1的双定.表4物理力学性能项目要求剥离力（内层）N15uHA,UG11D.IIFHE.IIGxIIIBsI1.IC,IIID,HIE.IIIG.I1.1.kIIIJHB、I1IA、HF、IHHIVA4IVB.!VC0.61.02.03.0拉斯力N15nnI1.A.IID1.ie.HE.HF.IIGI1.B,IIIA.IIIRsIIIC.IIID.HIE.HIP.I11G.I1.IHJn1.、川JIVA4IVB、IVC20.030.035.0I5.O直角撕裂力NIIA,HC11DHE.IIRHG11B.!IIB.IIIGIHA.me,11D.HIE.IIIE.I11HIIIRI

16、I1.JIVA、rB.IVC3.04.05.0二6.0热合强度N15nnUD1.1.,IIGHE、HF.IIGIIB.III.II1.B,II!C.IIIDxHIE.I1.IF.II1.G.I1.1.I1.IIII.IIIJIVA、IVB、IVC3.06.015.035.O断裂标称应变%I1.A.IIGIID.HE.HF.IIG11IA,11IB,me,11D,11E,IIIF.I11C.1.11H.IIIKmjHB.IVA、1.B.IVC15.025.0N35.0抗攫锤冲击能JHA.I1.C.IID,I1.E,HF,IIGHBxIDA.IIIBxII1.CxHIDx11IE.11IF.III

17、G.Imkn1.hIIIJ.IVA.IVB,IVCO.40.6注：以上项目有特殊要求由供需双方协商，5.1.2 粒气水蒸气网隔性能氧气、水蒸气阻隔性能应符合表5的规定，表5氧气、水蒸气用隔性能要求项目要求氧气透过量cm?rf24h0.1MPa)11A,I1.D.IIIGIICxIIIA.IIIEHBxIIIC,I1.IF.IIIRNA、IVCHE.IIFI1.1.1.hI1.IJ11GIIID.IIIH.IVB1800.0120.060.025.03,52.0水蒸气透过显g(m24h)IIA.IIB.IID.HE,I1.F,II,IIIC,IIIF,I1.1.GIIC.IIIB.HIE.I1.

18、1.1.,I1.IJ.IVC、IvAHG,IUD.II1.H.IVBW10.05.02.05.1.3 袋的耐压性能袋的耐感性能应符合表6的妮定.*6袋的酎压性能袋与内容物总质(m)/g负荷/N要求三边拊其他袋2000950900544袋的跌落惶能袋的跌落性能应符合表7的熄定.表7袋的段落性能袋与内容物总质量(m)/R/跌落高度/Inn要求三边封其他袋100b13001000无渗询、不破裂100b20008006005.4.5 摩擦系数摩擦系数(内而/纲扳却/动)0.10.特殊要求可由供需双方协商.5.4.6耐热性使用温度为80C以上的产品经耐热试蛤后，应无明显变形、层间制济、热射部位剃应等异常

19、现象,5.4.7密封性能包装袋在没有排气孔的情况F不允许漏气,具体负压条件由供制双方商定.548耐高温介质性使用温度为80X?以上的产品羟耐高温介质性试验后，应无分层、破损，袋内、外无明显变形，然离力、技断力、断裂标称应变和热合初度下降率应W30%.549穿剌强度穿刺强度要求由供售双方协商.5410透光率和雾度透光率和算度要求由供需双方班商，5 411溶剂残出食品包装用胶、袋的溶剂残留垃总珞W5.onm其中米类溶剂不检出.6 Iaft方旅6.1 试样状态调节和试验的标准环境按G1.VT2918的现定进行.温度(232)七,相对湿度为(5OIO)%.状态调节时间不小于4h,并在此条件F进行试验.

20、6. 2取样取样包奘应充好无损，取样数M须足鲂完成试验的项目.膜套取样时去抻衣面三层，再沿朕卷的宽度方向切割取样.6.3感观6. 3.1外观在自然光线下目测并用精度不低于0.5M的显具测盘.63.2异嗅按GB/T35773的规定进行.6.4印刷6.4.1凹城印刷按GB/T7707的规定进行.6.4.2柔性版印刷按GiVT17497的规定进行.6.4.3平版印刷按GB/T7705的现定进行.64.4数字印刷按GB33259的规定进行.6. 4.5条码印刷商品条码按照GB/T18348的规定进行检验，其他推条码按照GB/T11258进行检验，6.5尺寸偏差6. 5.1长度和宽度偏差按GB/T667

21、3的规定进行.7. 5.2厚度偏差按GB/T6672的规定进行.8. 5.3袋的热封宽度用精度不低于0.5m的肘具测域。9. 5.4封IJ与袋边的距肉用精度不低于05rnn的量具测量.66物理力学性能661拉断力、断裂标称应变按GB/T1.(M0.3的规定进行,采用长条试样，长度为去15询.宽度为15mn,夹具间的初始距离为(IQo1)inn.试样拉伸速度(空裂)为(20020)mn/min.6.6.2直角蟀裂性能按QB41130的规定进行.6.6.3利君力按GB/T8808的规定进行.6.6.4热合强度按QB/T2358的规定进行.以卷股方式出厂的.热封方法、条件由供需双方商定.6.6.5抗

22、摆锤冲击能按GBZT8809的规定进行.666穿剌强度按GB/T37841的规定进行.6.6.7玩气透过量按GB/T1038.1或GB/T19789的规定进行。试验时将热封面朝向氧气低压ft!具体检测方法由供图双方共同商定.GB/T19789为仲裁方法.6.6.8水蒸气透过量tGB/T1037JGB/T26253的规定进行。试验条件为湿度380.5)C.相对湿度90+2)%.试的时将热均面相向湿度低的F1.具体检测方法由供襦双方共I司商定.GBZT26253为仲裁方法.669袋的耐压性能6.6.9.1袋的耐压试验装眼见图1,注；I一一硅码；2上加糜板:3试脸袋：4托板.6692试验步骤如下：a

23、)袋内充妁二分之一容量的水，并封口，样品为5个.b）试验时将样逐个放在上、下板之间。试验中上、下板应保持水平、不变形,与我的接触面应光滑，上、卜板的面枳应大于试收袋.按表6规定加班码,保持Imin（货荷为上加压板与i码而显之和）,目视袋是否破裂或汤漏.6610袋的趺落性能试脸面为光滑、坚硬的水平面（如水泥地面）.袋内填充实际内容物或的二分之一容fit的水.试样数Jft为5个.按表7的规定将袋由水平方向和垂直方向各自由落下次，目视是否成炎.6611理攘系故按GB/T100CI6的规定迸行。6.6.12耐热性将膜热封制成20。runX1201.的小袋（比此尺寸小的产品按实际煨格），充入袋容积一.分

24、之一至三分之二的水后排气密豺好，放人带反压装贸的高位灭菌锅中（热锅）,放置30min,高出灭赭锚的温度，水煮用的为100C,卷温水煮用的按最高使用温度处理.例如：135Ci温蒸就使用的,以135X?处理.减压冷却至空温取出,检杳小袋有无明显变形层间测热、热的部位的剥离等界常现*.如样品的11破裂时取样正做.6613耐高温介质性在包装袋内分别装入4%乙酸（HAc）、1%硫化纳（a2S）.5%藏化钠（NaC1.）水溶液及精制柚物油，然后进行棒气封I,在带反压冷却装置的高压灭锚中经121C、4Omin高温加压处理,并在压力保持不变的情况下冷却至40C以下取出，开袋后逐个检的外观，试粉袋每出至少5个,

25、将以上试验袋每组任取2个.技取长度150m,宽度为15ImI的长条形式样5个,测定其平均拉断力、断裂标称应变、剥离力和热合知度.然后按（1计兑以上各检测项目的下降率.以百分率表示.精的到个位故。A-BR=x1.00A（1）式中：R一被松测项目的下降率，%：A-耐高血介质试验前被检测项目的平均值：B-一经耐高粗介质试脸后被检测项目的平均值.6.6.14密封性靛SGBT15171的规定进行.6615透光率和雾度按GB/T2410的规定进行.6616溶剂残留量6.6.16.1仪器采用气离子检测型气相色谱仪.6.6.16.2试验条件使用公气作我气,根据恃测溶剂的沸点以及仪器的分离效果设定柱温，般控制在

26、50C90C.注入检出口温度控制在90C20QC,.6.6.16.3试脸步骤6616.3.1标准溶剂样品的配制按生产实际使用溶剂的种类配制标准溶剂样品，为提高溶剂标准曲蝶的精度，选用：甲基甲唯胺（CMF）作为稀铎剂,制成混合标样.用微升注射器分别取05H1.1.P1.、2F1.31.f111.I.样品，换算成各标准溶剂的防fib6616.3.2标准曲战的测定将混合标样分别注入用桂橡胶塞密封好的清洁干燥的的500m1.三角精中，送入（802C+煤箱中放置30min后.用5m1.注射器取Im1.戡中气体.迅速注入色谱中测定.以其出峰面积分别与对应的样鹏成他绘出标准曲线.带”顶空装置的仪器,参照以上

27、条件对样品进行处理及进样.可根据顶空粮的容盘以及混合标样的浓度适当选择混合的进样量.6616.3.3待测样品的制备极取0.2成待测样品,并将样品迅速放成1011m*30mu的砰片，放入清活的在801C条件下预热过的箱中.迅速密封,送入802匕干燥箱放置30miru6.6.16.3.4样品的测试用5矶注射器取IH.腋中气体,迅速注入色谱中测定,根据样M的出峰面积在标准曲我上杳出对应量.带有顶空装置的仪器.可按照顶空瓶的容技适当选择待测样品的面枳.井参照以上条件对样品进行处理及进样.6616.3.5结果计算溶剂残留量按式（2）进行计算r式中：W溶剂残留於位为塞克每平方米（nm）；P对应员.单位为亲

28、克（贝）：S试样面积.单位为平方米5）:V1一进样Ib单位为毫克（B1.）；V,试样版实际体积，单位为亳升（m1.）.茶类溶剂残尔业小于0.01m8m视为不检出，7检IHM7.1 批”以批为单位进行检验，同品种、M规格、1.11J工艺、河一原料连例;生产的产品为批.震的以大批地不超过500000m：.袋的Jft大批量不超过150C1.OOO只.72抽样方法。7.21乘用随机抽样方法7.2.2 对于股卷样本脱去外包装后,去除外面三层,从第四层开始抽取2米作为检监样本.7.2.3 对于袋样本,打开包装箱垢随机抽取2只以上足物测试用的袋作为检验样本.73抽样方案及判定规则7.3.1外观、印刷和规格尺

29、寸按GB/T2828.1-2012中I1.=S-3,AQ1.=6.5正常检查二次抽样力.案执行,并按衣8判定该批产品是否合格。卷城的单位为卷，袋的单位为8外观、印刷和规格尺寸抽样方案和刈定规则批量样本样本量素计样本鬓接收数AC拒收数Re第一55021-500第二51012第一88035013200第二81634第一1313133201-35000第二132645第一20202535001-500000第二204067第一323236500001第二329107.3.2袋的耐压性能、袋的跌落处能、耐热性,耐高温介质慢按GB/T2828.12012中I1.=S-2,AQ1.n6.5正常检查二次抽样

30、方案执行，并按表9判定该项目是否合格。卷展的单位为卷，凌的单位为表9袋的耐压性能袋的跌落性能,耐热性、耐高温介质性抽样方案和判定规则ft*样本样本fit累计样本圻接枚数枇拒收数Re1-3500(1第一势二555100122于350(H第第二88816043573.3拉新力断皴标称应变、剥离力、热合强度直角撕缎力、杭接锋冲击能Si气透过、水蒸气透过从已抽出样品中的机抽取祖试样进行测试.检验结果中若有不合格项,应再从该批中抽取双倍样品史桧不合格项,如仍有不合格,则判该项为不符合本标准。7.34批的合格判定外观、印刷、规格尺寸、物理力学性能要求全部合格，则列该批产品符合本标准.74出厂检验项目对每批

31、产品进行出厂检验,检验项目为：外观、印刷质量、尺寸何差、剁肉力、热合强度（凌）。7.5特殊检骏以上各抽样方案或判定境则,可根据供需双方滥要林商选定或另外增做,76型式检验型式检验项目为要求中规定的全部项目.有下列情况之一方,应进行型式检验.部分型式检验项目和检验频次应符合表10的规定：B）新产品或老产M转厂生产的试制定型鉴定：b）正式生产后，如砧构、原料、工艺有较大改变,考核对产品性能影响时：c正常生产过程中，定期或积取一定产收后，周期性地进行一次检验，考核产品成俄和定性时：d）产品长期杵产后，恢女生产时；e）出厂检验结果与前次型式检脸结果有较大差异时，表10部分型式检监项目及检验皱次项目正常

32、情况（按结构）油墨型号改变时材料牌号劭变时粘合剂型号改变时新产品、新工艺开发时氧气透过量I次/12个月水然气透过明I次/12个月I1.一“代友匕检测，-”代我无需检测.（2）按产品毡构抽样.8标志包装、运、屹在8.1标志产品的包件包装均应附有产品合格证，并标明产品名称、规格,数IK质、批号、生产H期、松验员代号、生产方名称、生产方地址、执行标准编号、贮存期等.8.2包装采用瓦榜纸箱内衬塑料薄膜或纸,箱外用封箱胶带、打包带封箱.也可由佻制双方商定。8.3运媪运输中院防止他搅和接触锐利物体.轻装格卸.避免日晒、雨淋,保证包装完好及产砧不受污染.其标志方法按照GB/T191煨定进行。8.4贮存产品应贮存于酒沽、干燥、通风、温度适宜的库房内，Si免阳光直射，距热源不小于1m,堆放合理,存期自生产之日起为一年.
