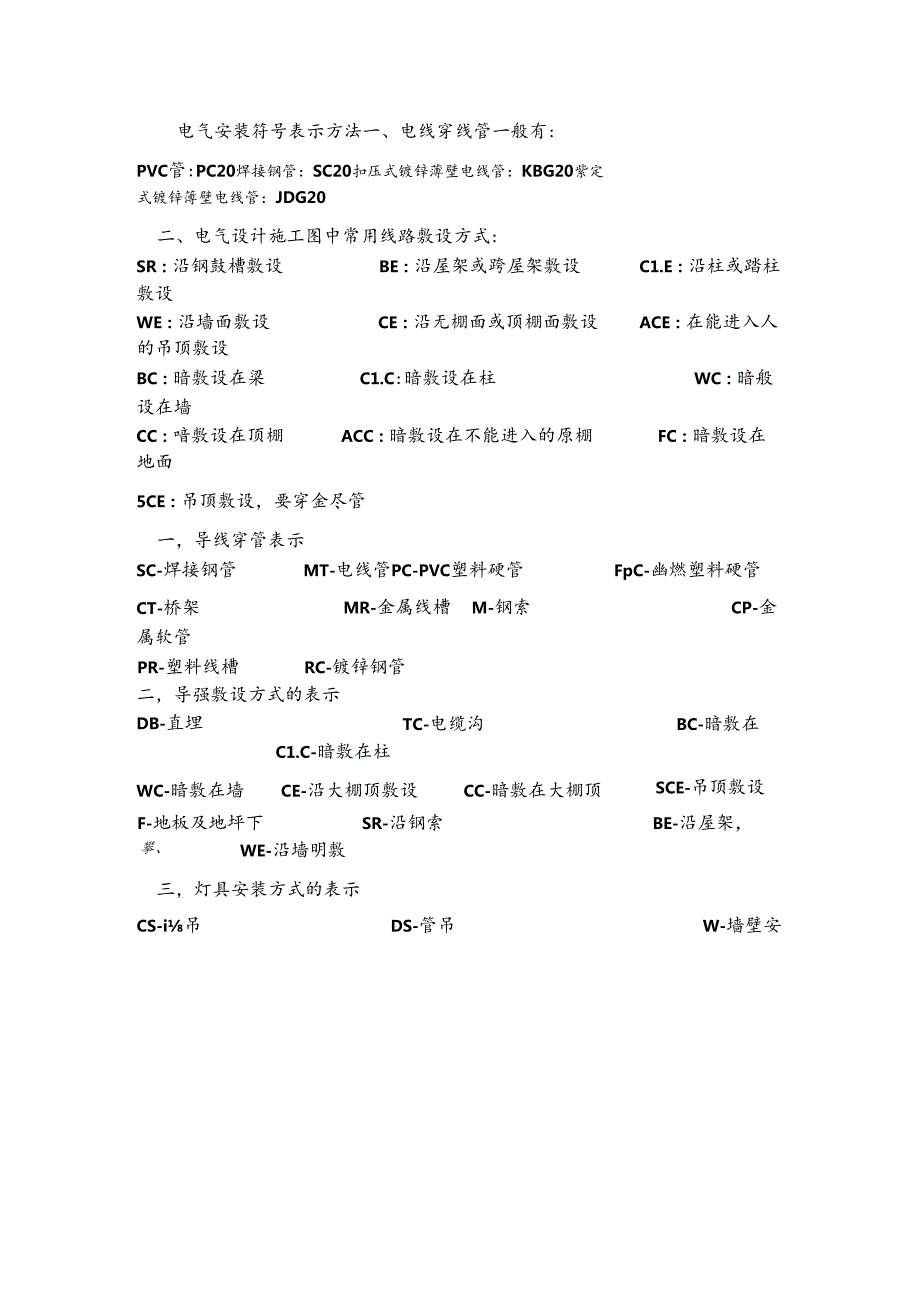

1、电气安装符号表示方法一、电线穿线管一般有:PVC管:PC20焊接钢管：SC20扣压式镀锌薄壁电线管：KBG20紫定式镀锌簿壁电线管：JDG20二、电气设计施工图中常用线路敷设方式:SR：沿钢鼓槽敷设BE：沿屋架或跨屋架敷设C1.E：沿柱或踏柱敷设WE：沿墙面敷设CE：沿无棚面或顶棚面敷设ACE：在能进入人的吊顶敷设BC：暗敷设在梁C1.C:暗敷设在柱WC：暗般设在墙CC：喑敷设在顶棚ACC：暗敷设在不能进入的原棚FC：暗敷设在地面5CE：吊顶敷设，要穿金尽管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FpC-幽燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料

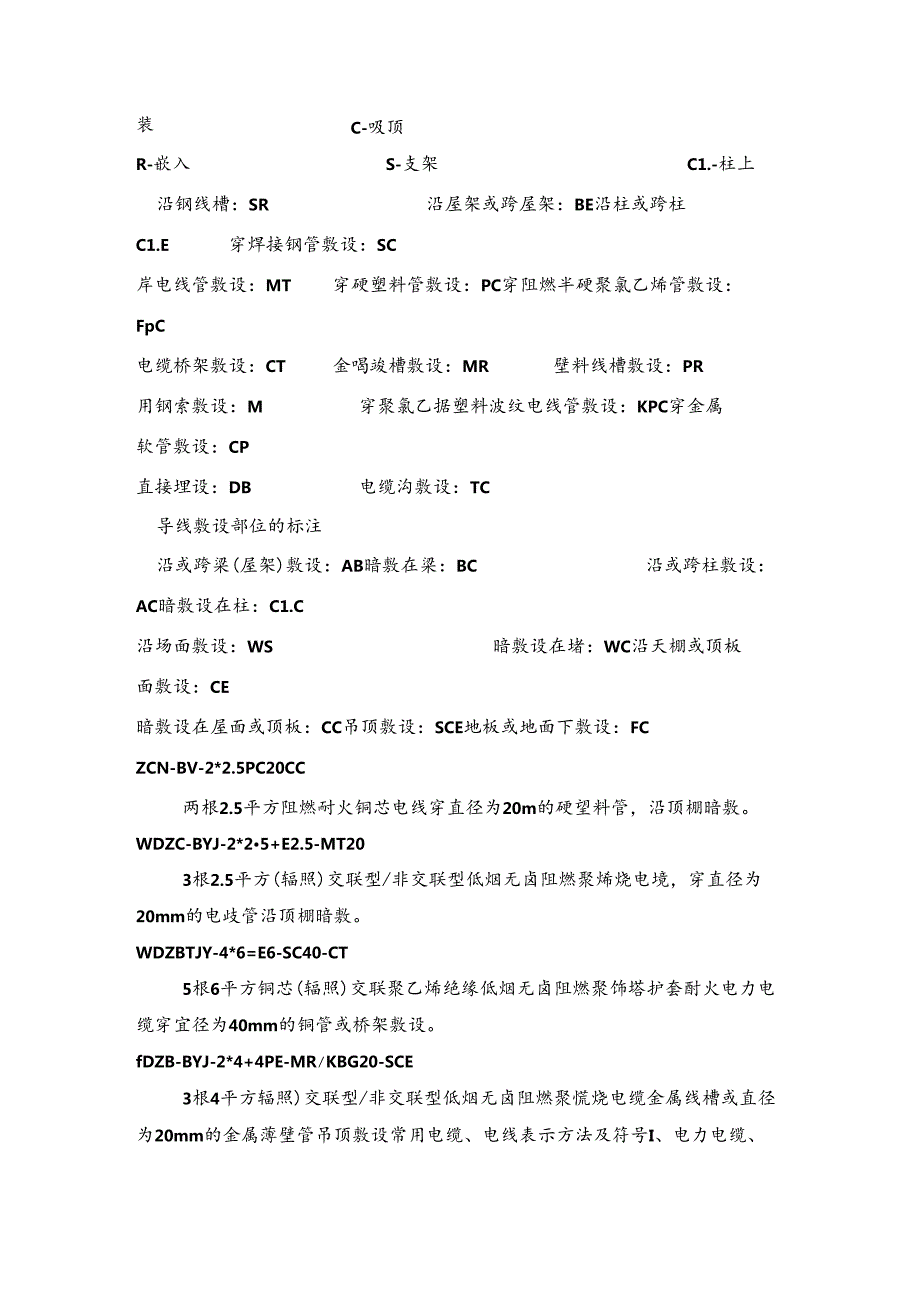

2、线槽RC-镀锌钢管二，导强敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架，C1.C-暗敷在柱WC-暗敷在墙CE-沿大棚顶敷设CC-暗敷在大棚顶攀、WE-沿墙明敷三，灯具安装方式的表示CS-i吊DS-管吊W-墙壁安C-吸顶装R-嵌入S-支架C1.-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱C1.E穿焊接钢管敷设：SC岸电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FpC电缆桥架敷设：CT金喝竣槽敷设：MR壁料线槽敷设：PR用钢索敷设：M穿聚氯乙据塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：
3、TC导线敷设部位的标注沿或跨梁(屋架)敷设：AB暗敷在梁：BC沿或跨柱敷设：AC暗敷设在柱：C1.C沿场面敷设：WS暗敷设在堵：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC吊顶敷设：SCE地板或地面下敷设：FCZCN-BV-2*2.5PC20CC两根2.5平方阻燃耐火铜芯电线穿直径为20m的硬望料管，沿顶棚暗敷。WDZC-BYJ-2*25+E2.5-MT203根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烧电境，穿直径为20mm的电歧管沿顶棚暗敷。WDZBTJY-4*6=E6-SC40-CT5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚饰塔护套酎火电力电缆穿宜径为40mm的铜

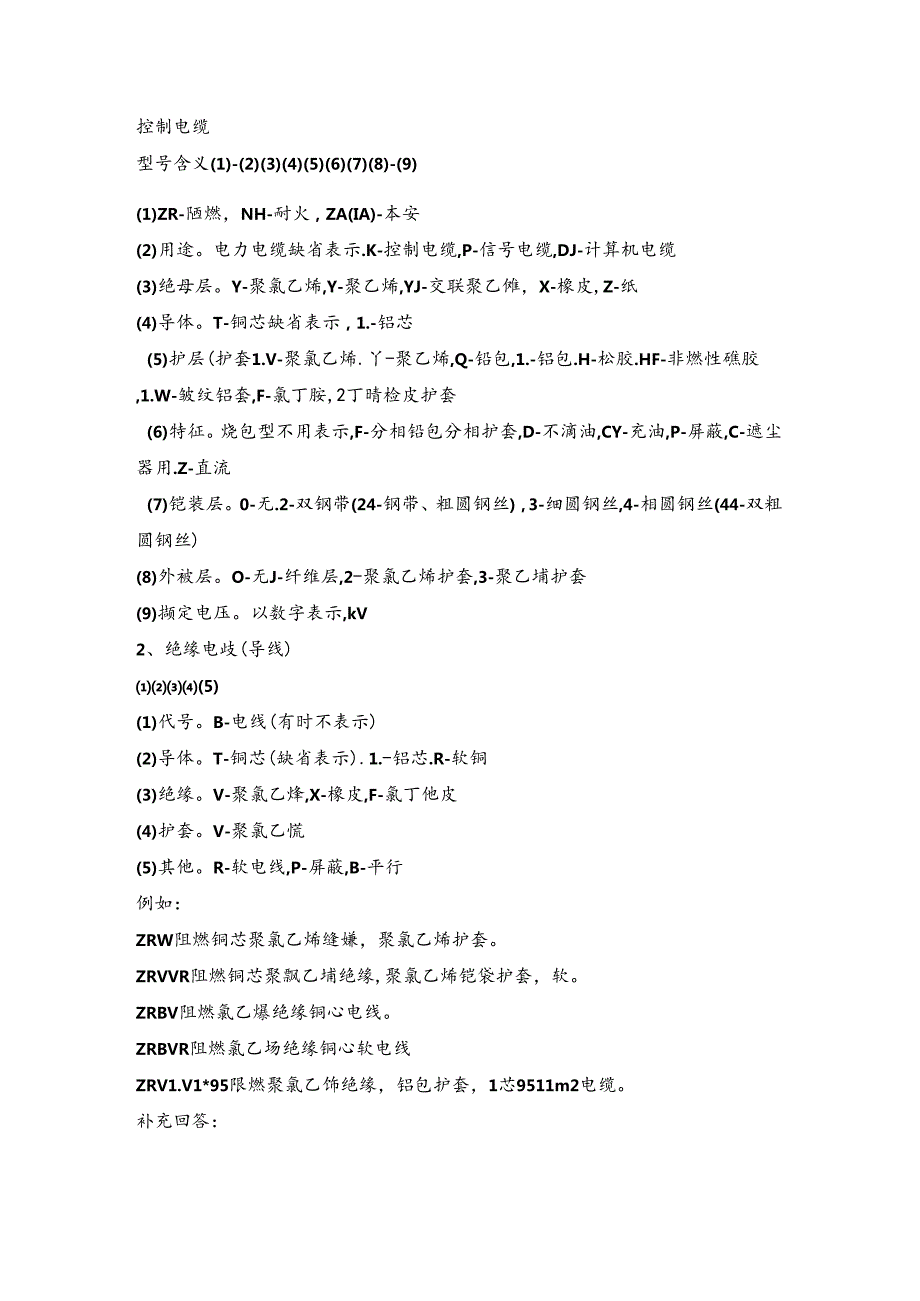

4、管或桥架敷设。fDZB-BYJ-2*4+4PE-MRKBG20-SCE3根4平方辐照)交联型/非交联型低烟无卤阻燃聚慌烧电缆金属线槽或直径为20mm的金属薄壁管吊顶敷设常用电缆、电线表示方法及符号I、电力电缆、控制电缆型号含义(1)-(2)(3)(4)(5)(6)(7)(8)-(9)(1)ZR-陋燃，NH-耐火，ZA(IA)-本安(2)用途。电力电缆缺省表示.K-控制电缆,P-信号电缆,DJ-计算机电缆(3)绝母层。Y-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙傩，X-橡皮,Z-纸(4)导体。T-铜芯缺省表示，1.-铝芯(5)护层(护套1.V-聚氯乙烯.丫-聚乙烯,Q-铅包,1.-铝包.H-松胶.H
5、F-非燃性礁胶,1.W-皱纹铝套,F-氯丁胺,2丁晴检皮护套(6)特征。烧包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-遮尘器用.Z-直流(7)铠装层。0-无.2-双钢带(24-钢带、粗圆钢丝)，3-细圆钢丝,4-相圆钢丝(44-双粗圆钢丝)(8)外被层。O-无J-纤维层,2-聚氯乙烯护套,3-聚乙埔护套(9)撷定电压。以数字表示,kV2、绝缘电歧(导线)(5)(1)代号。B-电线(有时不表示)(2)导体。T-铜芯(缺省表示).1.-铝芯.R-软铜(3)绝缘。V-聚氯乙烽,X-橡皮,F-氯丁他皮(4)护套。V-聚氯乙慌(5)其他。R-软电线,P-屏蔽,B-平行例如：
6、ZRW阻燃铜芯聚氯乙烯缝嫌，聚氯乙烯护套。ZRVVR阻燃铜芯聚飘乙埔绝缘,聚氯乙烯铠袋护套，软。ZRBV阻燃氯乙爆绝缘铜心电线。ZRBVR阻燃氯乙场绝缘铜心软电线ZRV1.V1*95限燃聚氯乙饰绝缘，铝包护套，1芯9511m2电缆。补充回答：“电线”和“电缆”并没有严格的界限.通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆：导体战面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方亳米)秫为小电及。电缆1.般有2层以上的绝缘，多数是多芯结构，绕在电缆盍上，长度一般大于100米。电线一般是单层绝缘，隼芯,100米一卷，无线盘.电气设备常用基本文
7、字符号设备、装置和举例基本文字符号元器件种类中文名称双字母照明灯E1.空气调节器EV保护器件具有照时动作的限流保护器件FA保护器件具有延时动作的限流保护器件FR具有延时和瞬时动作的限流FS熔断器FU发电机、电源、电动机同步发电机GS异步发电机GA同步电动机MS电动机M蓄电池GB信号器件声响指示器HA指示灯H1.接触器及测量设备瞬时接触继电器KA接触器KM电流表PA电压表PV开关案件断路器QF电动机保护开关QM隔再开关QS开关器件选择电位器RP控制开关SA选择开关SA按纽开关SB压力传感器SP位置传感器（包括接近传感器）SQ转速传感器SR温度传感器ST变压器电流互感器TA控制电路电源用变压器TC
8、电力变压器TM电压互感器TV变频器FC传输通道导线、母线W电缆端子接线柱X端子板XT插头XP插座XS电气操作的气阀Y机械器件电磁铁Y电微离合器YC气动阀YM负荷开关H1.电费阀YV断路器的型号目前我国断路器型号根据国家技术标准的规定,一段由文字符号和数字按以下方式组成：其代表意义为：一产品字母代号，用下列字母表示：S少泊断路器；D-多泊断路器；K一空气断路器；1.一六氟化琉断路器：Z真空断路器；Q-产气断路器：C一皴吹断路器。一装置地点代号；N一户，W户外。一设计系列顺序号：以数字I、2、3表示。一独定电压，KVe一其它补充工作特性标志，G改进型，F一分相操作.一额定电流，A4一额定开断电流，
9、KAe一特殊环境代号.低压断路器：Dw1.O系列框架式自动开关；DWX1.5、DWX1.SC系列万能式限流断路器；DW17(ME)系列万能式断路器：DZIO系列塑料外壳式自动开关：DZ15系列塑料外壳式断路器；DZX1.O系列塑料外壳式限流断路器；DZ20系列型料外壳式断路器；DZ25系列塑料外壳式断路器：高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户安装少油断路器：ZW系列高压户外安装真空断路器；ZN系列高压户安装真空断路器；1.W系列高压户外安装S1.；6断路器；M系列高压户安装SF6断路器:注：1,这里的部分型号现巳停产，但还有在装的在用。2,
10、外国引进、合资型号等未列入。补充：GW-I1.o(In)W-630、G隔离开关W户外使用110适用于颗定电压为IIoKY的系统中(III)小型(设计序号)630适用于额定电流在630A以下的系统中GN22-10/2000G隔离开关N户使用22设计序号2000适用于额定电流在200OA以下的系统中SW2-110IIS少油新路器1 户外使用2 设计序号I1.O适用于额定电压为I1.OKV的系统中II本系列开关中的II型开关高压断路器的主要技术参数通常用下列参数表征商压断路器的基本工作性能：(1)额定电压(标称电压)：它是表征断路器绝缘强度的参敕，它是断路罂长期工作的标准电压.为了适应电力系统工作的
11、要求，新路器又规定了与各级额定电压相应的最高工作电压。对3-220KY各级，其最高工作电压较额定电压约高15%左右：对330KV及以上，最高工作电压较额定电压约高10%。新路器在最商工作电压下，应能长期可靠地工作。(2)额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连妓长期通过的政大电流。(3)额定开断电流：它是表征断路器开断能力的参数。在额定电压下，断珞器能保证可隼开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬问短珞电流周期分量有效值的千安数表示。当断路器在低于其图定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值.称为极限开断电
12、流.(4)动稳定电流：它是表征断路器通过短时电流能力的叁数，反映断路器承受短跑电流电动力效应的能力。断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流.断路器通过动稳定电流时，不能因电动力作用而损坏。(5)关合电流：是表征断路器关合电流能力的参数。因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样,一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电孤，可能使触头熔焊，从而使断路器造成损伤。新路器能弱可靠关合的电流最大峰值，称为秋定关合电流。欲定关合电流和动稳定电流在数值上是相等的，
13、两者都等于颗定开断电流的2.55倍。(6)热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。热稳定电流是指新路器处于合闸状态下，在一定的持续时间，所允许通过电流的最大周期分量有效值，此时新路器不应因短时发热而损坏。国家标准规定：断路器的额定热稳定电流等于额定开断电流。额定热稳定电流的持续时间为2S,需要大于2S时，4S(7)合闸时间与分闸时间：这是表征断路器操作性能的叁数。各种不同类理的断路器的分、合闸时同不同，但都要求动作迅速。合同时间是指从断路器操动机构合闸坡限接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间
14、和熄弘时间两部分。固有分闸时间是指从操动机构分闸线图接通到触头分离这段时问。熄瓠时向是指从触头分离到各相电强熄灭为止这段时向。所以，分闸时间也称为全分闸时间。（8）掾作循环：这也是表征断路器操作性能的指标。架空线路的姮路故障大多是暂时性的，短路电流切断后，故障即迅速消失.因此，为了提高供电的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、或关合后立即开断的动作能力。比种按一定时间间隔进行多次分、合的操作称为操作循环。我国规定断路器的敬定掾作循环如下：自动重合闸操作循环：分一一t,一一合分一一t合分非自动重合同操作循环：分一一t一一合分一一t一一合分其中分表示分网动作；合分一
15、一表示合同后立即分闸的动作；t,一一无电流间隔时间，即断路器断开故障电路，从电孤熄灭起到电路重新自动接通的时间，标准时间为0.3S或0.5S,也即重合闸动作时间。t一一为运行人员强送电时间，标准时同为180S隔离开关的作用高压电网中，隔离开关的主要功能是：当断珞器断开电路后，由于隔离开关的断开，便有电与无电部分能得到明显的隔离，起辅助开关的作用。由千断路器触头位置的外部指示器既缺乏宜观,又在有些情况下不能保证它的指示与触头的位置相一致，所以用隔离开关把有电与无电部分明显的隔开是必要的。此外，隔离开关具有一定的自然灭孤能力，常用在电压互感器和避雷器等电流很小的设备投入和断开上，以及一个断路器与几
16、个设备的连接处，使断路器经过隔离开关的倒换更为灵活方便.隔离开关的作用和用途有哪些？答：（D隔奥开关又称隔离刀闸，简称刀闸。是高压开关电器的一种。没有专门的灭孤装置，应与开关配合使用。（2）隔离开关能使停电工作的设备与带电部分可靠隔离，即具有明显的断开点，确保工作人员的安全。（3）接通或断开小电流的特定电路。看图中新路器标注如CMITOOM/4330（35OA）表示：常熟厂产CM1.系列塑壳新路器，WOA壳架，M级（较高级），4板，热磁复式脱扣，整定电流350.A那个4330,4就表示4板，330表示复式脱扣。在电力系统中接地分TNY和TT与.NT有什么不同建筑工程供电使用的基本供电系统有三相
17、三线制三相四线制等，但这些名词术语涵不是十分严格。国际电工委员会（IEC）对此作了统一规定，称为11系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TNY-S系统。下面容就是对各种供电系统做一个扼要的介绍。TT系统TN-C供电系统fTN系统一TN-SIT系统TN-C-S（一）工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。（I）11方式供电系统11方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负我设备外露不与
18、带电体相接的金属导电部分与直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图IT所示。这种供电系统的特点如下。I）当电气设备的金属外壳带电（相鼓破壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是.低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，展于危险电压。2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。3 ）TT系院接地装置耗用钢材多，而且难以回收、费工时、费料。现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少客接
19、地装置钢材用量，如图1-2所示。图中点画线框是施工用电总归电箱，把新造加的专用保护坂PE襄和工作零线N分开，其特点是：共用接地线与工作零线没有电的联系；正常运行时，工作零线可以有电流，而专用保护线没有电流：TT系统适用于接地保护占很分散的地方。(2)TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系烧，称作接竽保护系统，用TN表示。它的特点如下.1 )一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流,这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电.比较安全。2 )TN系统节
20、省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。(3)TN-C方式供电系统它是用工作出线兼作接零保护线，可以称作保护中性线，可用NPE表示,如图1-3所示。这种供电系统的特点如下。1 )由于三相负载不平衡,工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金展外壳有一定的电压。2 )如果工作零鼓断鼓，则保护接掌的漏电设备外壳带电。3)如果电源的相强碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。4)TNY系观干线上使用漏电保护器时，工作零线后面的所有重熨接地必须拆除,
21、否则漏电开关合不上；而且，工作零线在任何情况下都不得断爱。所以,实用中工作零线只能让漏电保护器的上侧有重复接地。5 )TN-C方式供电系统只适用于三相负载基本平衡情况。(4)TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，加图IT所示，TN-S供电系统的特点如下。1)系统正常运行时,专用保护线上不有电流,只是工作零线上有不平衡电流。PE线对坨没有电压，所以电气设备金属外壳接家保护是接在专用的保护线PE上，安全可靠。2)工作零段只用作单相照明负载回路。3 )专用保护线PE不许新线，也不许进入漏电开关。4 )干线上使用漏电保护器，工作零线不得有重契接地
22、而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干段上也可以安装漏电保护器。5 )TN-S方式供电系统安全可靠,适用于工业与民用援筑等低压供电系统。在建筑工程工工前的“三通一平”(电通.水通、路通和地平一一必须采用TN-S方式供电系统。(5)TN-C-S方式供电系跣在建筑施工临时供电中，如果前都分是TN-C方式供电，而施工规规定施工现场必须采用TN-S方式供电系统，则可以在系统后部分现场总配电箱分出PE线，如图1-5、1-6所示。这种系统称为TN-C-S供电系统。TN-C-S系统的特点如下。图1-5TNY-S方式供电系统1-6工地总配电箱分出PE线1)工作零线N与专用保护线PE
23、相联通，如图1-5ND这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。D点至后面PE段上没有电流，即该段导线上没有电压降，因此，TN-C-S系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND线的负载不平衡的情玩及ND这段线路的长度。负载越不平衡,ND线又很长时,设名外壳对地电压偏移就越大。所以要求负载不平衡电流不能太大，而且在PE线上应作重复接地,如额头1-6所示。2 )PE线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大国停电。3 )对PE线除了在总箱处必须和线相接以外，其他各分箱处均不得把N和
24、PE线相联，PE线上不许安装开关和熔断器，也不得用大顾兼作PE线。逋过上述分析，TN-C-S供电系统是在TN-C系统上临时变通的作法。当三相电力变压器工作接地情况良好、三相负我比较平衡时，TN-C-S系统在施工用电实践中效果还是可行的。但是,在三相负载不平衡、定筑施工工地有专用的电力变压器时,必须采用TN-S方式供电系统。(6)IT方式供电系统I表示电源恻没有工作接地,或经过高阻抗接地。每二个字母T表示负载侧电q设备进行接地保护，如图1-7所示.IT方式供电系统在供电距离不是很长时,供电的可靠性高.安全性好。一般用于不允许停电的场所，或者是要求严格地连税供电的地方，例如电力壕铜、大医院的手术室
25、地下矿井等处。地下矿井供电条件比较差，电缆易受潮。运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。但是，如果用在供电距离很长时，供电线路对的分布电容就不能忽视了。从图8可见，在负载发生短路故障或漏电使设备外壳带电时，漏电电流经形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。这种供电方式在工地上很少见。（一）供电线路符号小结1 ）国际电工委员会（IEC）规定的供电方式符号中，笫一个字号表示电力（电源）系统时坨关系。如T表示是中性点直接接地；I表示所有带电部分绝缘。2）第二个字甘表
26、示用电装置外露的可导电梯分对地的关系。如T表示设备外壳接地，它与系统中的其他任何接地点无宜接关系；N表示负载采用接案保护。3）第三个字母表示工作零线与保护线的缎合关系。如C表示工作零线与保护线是合一的，如TN-C:S表示工作零线与保护线是严格分开的，所以PE鼓称为专用保护线，如TN-S也就是说，接地保护形式分为三种：TN系统：TT系统：T系统。一TN系统中性点直接接地，并引出有中性线。保护境或保护中性歧（顾名思义，中性线和地线合为了一体）果于三相四线制系统，系统有个特点就是.设备不单独接地，只系院接地，分为TN-C、TN-S和TN-C-S三种.（八）TN-C系统：整个系统的中性导体和保护导体是
27、合一的（bTN-S系统：整个系统的中性导体和保护导体是分开的（C）TN-C-S系统：系统中一部分线路的中性导体和保护导体是合一的二TT系统也属于三相四线制系统，但除了系统接地外，用电设备分别单独接地。三IT系统是中性点不接地或经IkC咀抗接地，其他用电设备单独接地.通常不引出N线。接地系统在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可考性，安全性。不管哪类赛筑物，在供电设计中总包含有接地系统设讨。而且，随若道筑物的要求不同，各类设备的功能不同，接地系统也相应不同。尤其进入90年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的容。在常用的几种接地方式中，哪一种
28、能够适合智能化楼宇呢？我们不妨分析一下下面几种接地系统。1.TN-C系统TN-C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称PEN线。这种接地系统虽对接地故障灵敏度商，线路经济简单，但它只适合用于三相负荷较平衡的场所。智能化大楼.单相负荷所占比重较大，率以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯.晶闸管（可控硅）等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性废、电压波动,且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。不但会假设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电
29、子设备无法准确可靠运行.因比TN-C接地系统不能作为智能化建筑的接坨系统。2. TN-C-S系统TN-C-S系统由两个接地系统组成，第一部分是TN-C系统,笫二部分是TN-S系统.分界面在N线与PE线的连接点。该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用N-C系统，进户处做重复接地，进户后变成TN-S系统。TN-C系统前面已做分析。TN-S系统的特点是：中性线N与保护接地线PE在进户时共同接地后，不能再有任何电气连接。该系统中，中性线N常会带电，保护接地线PE没有电的来源.PE线连接的设备外壳及金属构件在系统正常运行时,始终不会带电.因此TN-S接地系统明显提高了人及物的安全
30、性.同时只要我们采取接地引线.各自都从接地体一点引出.及选择正确的接地电讯值使电子设备共同获得一个等电位基准点等措施,那么TN-C-S系统可以作为智能型建筑物的一种接地系统。3. TN-S系统TN-S是一个三相四线加PE线的接地系统。通常建筑物设有独立变配电所时进线采用该系统。TN-S系统的特点是，中性线N与保护接地线PE除在变压器中性点共同接地外，两段不再有任何的电气连接.中性线N是带电的，而PE线不带电。该接地系统完全具备安全和可靠的基准电位。只要象TN-C-S接地系统，枭取同样的技术措施，TN-S系统可以用作智能运筑物的接地系统。如果计算机等电子设备没有特殊的要求时，一般都采用这种接地系
31、统。4. TT系统通常称TT系统为三相四线接地系统.该系统常用于建筑物供电来自公共电网的地方。TT系统的特点是中性线N与保护接地线PE无一点电气连接，即中性点接地与PE线接地是分开的。该系统在正常运行时，不管三相负荷平衡不平衡，在中性或N带电情况下，PE线不会带电。只有单相接地故障时,由于保护接地灵敏度低，故障不能及时切断，设备外壳才可能带电。正常运行时的TT系统类似于TN-S系统，也能获得人与物的安全性和取得合格的基准接地电位.随着大容量的漏电保护器的出现，该系统也会越来越作为智能型建筑物的接地系统。从目前的情况来看，由于公共电网的电源质量不高，难以满足智能化设备的要求，所以TT系统偎少被智
32、能化大楼采用。5.1T系统IT系统是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地,无中性线N,只有鼓电压（380Y），无相压压（220）,保护接地段PE各自独立接地。该系统的优点是当一相接坨时，不会使外壳带有较大的故蹿电流，系统可以照常运行。缺点是不能配出中性线儿因此它是不适用千拥有大量单相设备的智能化大楼的。在智能化楼宇，要求保护接地的设备非常多，有强电设备，弱电设备，以及一些正常情况下不带电的导电设备与构件，均必须采用有效的保护接地.如果果用TN-C系统，将TN-C系统中的N线同时用做接地线；或者在TN-S系统中将N线与PE线接在一起，再连接到底板上去：再或不设置电子设备的直流
33、接地引线，而将直流接地宜接接到PE爱上；有的干脆把N线、PE线、直流接地歧凝接在一起。以上这些做法*5是不符合接地要求的，且是错误的。前面巳经分析过，在智能化大掇，单相用电设备较多，单相负荷比重较大，三相负荷通常是不平衡的.因此在中性爱N中带有随机电流。另外，由于大量采用荧光灯照明,其所产生的三次诺波叠加在N线上，加大了N线上的电流量，如果将N线接到设备外壳上，会造成电击或火灾事故；如果在TN-S系统中将，线与PE线连在一起再接到设备外壳上，那么危险更大，凡是接到PE线上的设备,外壳均带电；会犷大电击事故的围：如果将N线、PE线、直流接地线均接在一起除会发生上述的危险外，电子设备将会受到干扰而
34、无法工作。因此智能建筑应设置电子设备的宜流接地，交流工作接地，安全保护接地，及普通建筑也应具备的防雷保护接地。此外，由于智能建筑多设有具有防静电要求的程控交换机房，计算机房，消防及火灾报警监控室,以及大量易受电磁波干扰的精密电子仪器设备，所以在智能化楼字的设计和施工中，还应考虑防静电接地和屏蔽接地的要求。电气安装预算基础知识一一识图代号及计算方法第一部名词解释SC：铜管PC（PVC）：聚乙烯阻燃性塑料管CT；桥架WC：沿墙暗敷设WS:沿墙明敷设CC沿顶板暗敷设F：暗敷在地板CE：沿顶板明敷YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN：接零（近色）三项线（火鼓）：A项（黄）B项（绿）C
35、项（红）KV：（电压）千伏BY：散鼓MEB:总等电位1.EB：局部等电位线路敷设方式代号PYC-用阻燃塑料管敷设DG1.一用电工铜管敷设VXG一用型制线槽敷设GXG一用金属线格敷设KRG一用可挠型铝制管敷设线路明敷部位代号1.M一沿屋袈或屋架下弦敷设ZM沿柱敷设QM一沿墙敷设P1.一沿天棚敷设线路暗敷部位代号1.A暗设在梁ZA-暗设在柱QA-暗设在墙PA暗设在屋面或顶棚DA一暗设在地面成地板PM-暗设在不能进入的吊顶照明灯具安装方式代号D一吸顶式1.一链吊式G-管吊式B-壁装式R-嵌入式BR一堵壁安装设备标注方法配电线路的标注方法ab(cd)ef其中：a一回路编号b导线型号c-导线根数d一导线
36、截面e敷设方式及穿管管径f一敷设部位表示2根导段表示3根导线表示n根导域照明灯具标注方法一般标注方法灯具吸顶安装标注方法其中：a一灯数b一型号或编号C一每盏照明灯具的灯泡个数d一灯泡容量，U,e灯泡安装高度，mf-安装方式1.一光源种类，白炽灯或荧光灯第二部分基础知识室电气工程的组成：指供电和用电工程外线工程、变配电工程、室配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警/广播、/闭路电视、互联网等）一、室电气施工图的作用殂成及特点I.图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。2.图纸的组成：设计说明、电气系统
37、图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线珞的安装位置、相互关系和轨设方法。三、室配电线路的表示方法1.电气照明线路在平面图中采用媒条和文字标注相结合的方法,表示出线珞的走向、用途、蝠号、导线的型号、根数、规格及鼓路的敷设方式和敷设部位。2、线路配发方式及代号（科鼓后为英文字母代玛）:分为明敷（M）和暗敷塑料夹VJ/PC1.夹板配线槽板配线（八）o亮夹CJ/P1.金属浅槽品线GC/MR塑料鼓槽配线VC/PR钢管配线DG/SC（G）线路具体配线方式
38、线管配段硬塑料管配线VG/PC软管RG洗瓶配线CP/K纲索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号:地面（板）：D；堵：Q；柱：Z；缨：1.；1氏棚：Po4、导致的类型及代号：类型项目类型代号类代号型线芯材料铜芯导线（一般不标注）绝阂:种类聚氯乙烯绝嫌氯丁楸胶绝缘护套聚氯乙烯套其它特征绝缘导践、平行软线富见导线型号T铝芯导线1.V厚胶维壕XXF聚乙惭绝缘YV聚乙熔套YB双较缓SK型号名称BXF（B1.XF）氯丁橡胶绝绿铜（铝）芯线BX（B1.X）像胶绝铜（铝）芯线BXR铜芯橡胶软线BV（B1.V）聚氯乙烯绝像铜（铝）芯线BVR聚氯乙烯绝缘铜（铝）芯软线BVV（B1.VV）铜（铝）
39、芯聚氯乙烯绝缘和护套歧RVB铜芯聚氯乙埔绝缘平行软段RVS铜芯聚氯乙烯绝爆绞型软线RV铜芯聚氯乙饰绝缘软线RX.RXS铜芯、像胶棉纱编织软线5、导埃根敕的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图爱表示一束导鼓，同时在图线上打上短斜线表示根数；也可以画一根通斜,在旁边标注数字表示根数，所标注的数字不小于3.对于2根导媒.可用一条图线表示,不必标注根数。6.导鼓的标注格式：C导线根数d导线放面f敷设部位e敷设管径b导线型号a线路编号a-b-cde-f例：N1.-BV-2X2.5+PE2.5-DG20-QA其中:N1.表示导线的回路编号BY表示导线为聚氯乙烯绝缘铜芯圾2表示导线的根
40、数为22.5表示导线的截面为2.5的2PE2.5表示1根接零保护段，豉面为2.5mm2dg20表示穿管为直径为20mm的铜管QA表示线路沿堵敷设、暗埋四、照明电器的表示方法照明电器由光源和灯具组成。灯具在平面图中采用图形符号表示。在图形符号旁标注文字，说明灯具的名称和功能。1、光源的类型及代号光源的类型拼音代号英文代号白炽灯BIN荧光灯YF1.卤（碗）鸨灯1.IN汞灯GHg钠灯NNa筑灯Ne电弧灯ARC红外线灯IR紫外线灯UV2、灯具的类型及代号灯具的类型拼音代号英文代号普通吊灯P壁灯B花灯H吸顶灯D柱灯1.卤符探照灯1.投光灯T工厂灯G防水、防尘灯F姿伞罩灯S3、照明电器安装方式及代号安装方
41、式拼音代号英文代号线吊式XCP链吊式1.CH管吊式GP壁吊式BW吸顶式DC吸顶嵌入式DRCR嵌入式BRWR五、电力及照明设备的表示方法电力及照明设各包括配电箱、灯具、开关插座等表示方法为：1,电力及照明设备在平面图中采用图形符号表示,并在图形符号旁标注文字,说明设备的名称、规格、数量、安装方式、离开高度等。2、电力及照明设备的标注格式：a或a-b-c设备骗号设备型号设备功率3.开关及熔断器的标注格式：a或a-bci设备编号设备型号整定电流额定电流当需要标注引入导线时格式为：a例：3其中：3表示开关编号HH3-100/3表示开关的型号100表示开关的额定电流为100A80表示开关的整定电流为80
42、A4、照明灯具的标注格式：a-bf其中：a灯具数量b灯具型号c每盏灯具的灯泡（灯管）数量d每个灯泡（灯管）的功率e灯具安装高度f安装方式1 光源种类（可省略不写例：4-YG-21.其中：4灯具数量YG2灯具型号2 每盏灯具的灯泡（灯管）数量4 每个灯泡（灯管）的功率5 .5灯具安装高度2.5米1.吊链安装方式一般来说，室照明线路的有图顺序是：设计说明系统图平面图接线图原理图等。从设计说明了解工程概况,本图纸所用的图形符号，该工程所需要的设备、材料型号、规格和数量等；然后再看系统图、平面图、接线图和原理图，看图时,平面图和系筑图要结合起来看，电气平面图找位置，电气系跣图找联系：安装接线图与原理图
43、结合起来看.安袋接爱图找接段位置，电气原理图分析工作原理。管路敷设标注方法SC：焊接钢管tc：电线管薄钢管pc：硬质量料管Ct:电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线被设部位:CT：电缆矫架敷设SR：沿钢鼓槽敷设C1.E：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板暗敷设CE：沿大棚面或技棚面敷设AC：吊顶敷设BC：暗敷设在梁WC：暗敷设在墙CE:在能进入的吊顶在敷设C1.C：暗敷设在柱子FC：预埋在地面BE：沿屋架或跨屋袈敷设ACC：暗敷设在不能进入的顶棚SCE：吊顶敷设，要穿金虽管DB-直埋TC-电缆沟F-地板及地坪下一，导线穿管表示MT-电埃普Pe-PVC塑料硬管FPC-阻
44、燃塑料硬管CT-矫烫MR-金属线枪M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管三，灯具安装方式的表示CS-债吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架C1.-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆排架敷设：CT金属黑梢敢设：MR塑料线枪敷设：PR用钢索敷设：M穿聚氯乙端更料波纹电线管敷设：KPC穿金属软管敷设：CP电缆沟敷设：TC沿或跨梁（屋袈）敷设：AB沿或跨柱敷设：AC沿墙面敷设:WS1.BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯维缘电线-2条2.5平方爰来电线一穿直径20电线管一在天
45、花或者顶棚敷设，最后的CC是暗敷在顶板的意思。其他说明：BV电线：1.分类和用途是用来分布电流用的，.寓于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3,绝材料为聚氯乙烯，用字母“V”表示；电线型号及名称；4.布电线结构简单，除上面三点，有的还有护套，护烝材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。没有护套以及后面没有的就不用表示。如BW表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电强。02、有时还有FC、WC之类的是表示什么个安装方式啊？答：FC暗敷在地面，WC暗敷设在斑.CC暗敷在顶板其他说明：穿焊接钢管敷设：SC；穿电线管敷设：MT；穿硬塑科管敷设：PC；穿阻燃半硬聚氯乙炜管敷设：FPC；电缆桥梁敷设：CT：金属线槽敷设：MR：塑料线植敷设：PR；用钢索敷设：M；穿聚氯乙埔塑料波纹电线管敷设：KPC；穿金属软管敷设：CP：直接埋设：DB；电缆沟敷设：TC：混凝土拌管敷设：CE03、最好能解棒一下BV-2*2.5-TC20-CC(IT.Rc)是表示什么意思啊？答：详见上述01回答；04、常见的安装表示方式？线路敷设方式：穿焊接钢管敷设：SC;穿电线管敷设：MT；穿硬塑料管敷设：PC；穿限燃半硬聚氯乙缩管散设：FPC；电缆桥架敷设：CT
