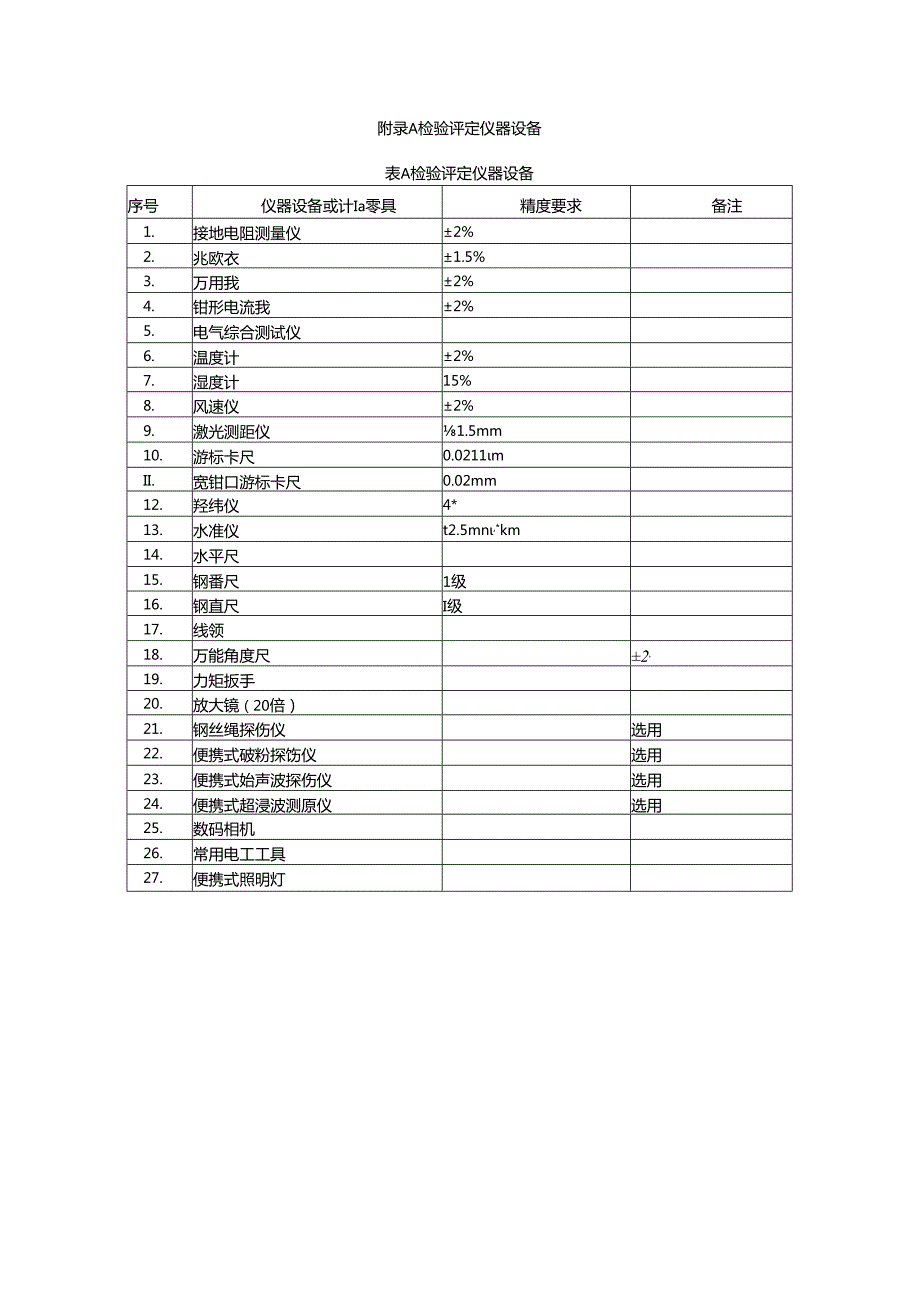

1、附录A检验评定仪器设备表A检验评定仪器设备序号仪器设备或计Ia零具精度要求备注1.接地电阻测量仪2%2.兆欧衣1.5%3.万用我2%4.钳形电流我2%5.电气综合测试仪6.温度计2%7.湿度计15%8.风速仪2%9.激光测距仪1.5mm10.游标卡尺0.0211mII.宽钳口游标卡尺0.02mm12.羟纬仪4*13.水准仪t2.5mn,*km14.水平尺15.钢番尺1级16.钢直尺I级17.线领18.万能角度尺2,19.力矩扳手20.放大镜(20倍)21.钢丝绳探伤仪选用22.便携式破粉探饬仪选用23.便携式始声波探伤仪选用24.便携式超浸波测原仪选用25.数码相机26.常用电工工具27.便携

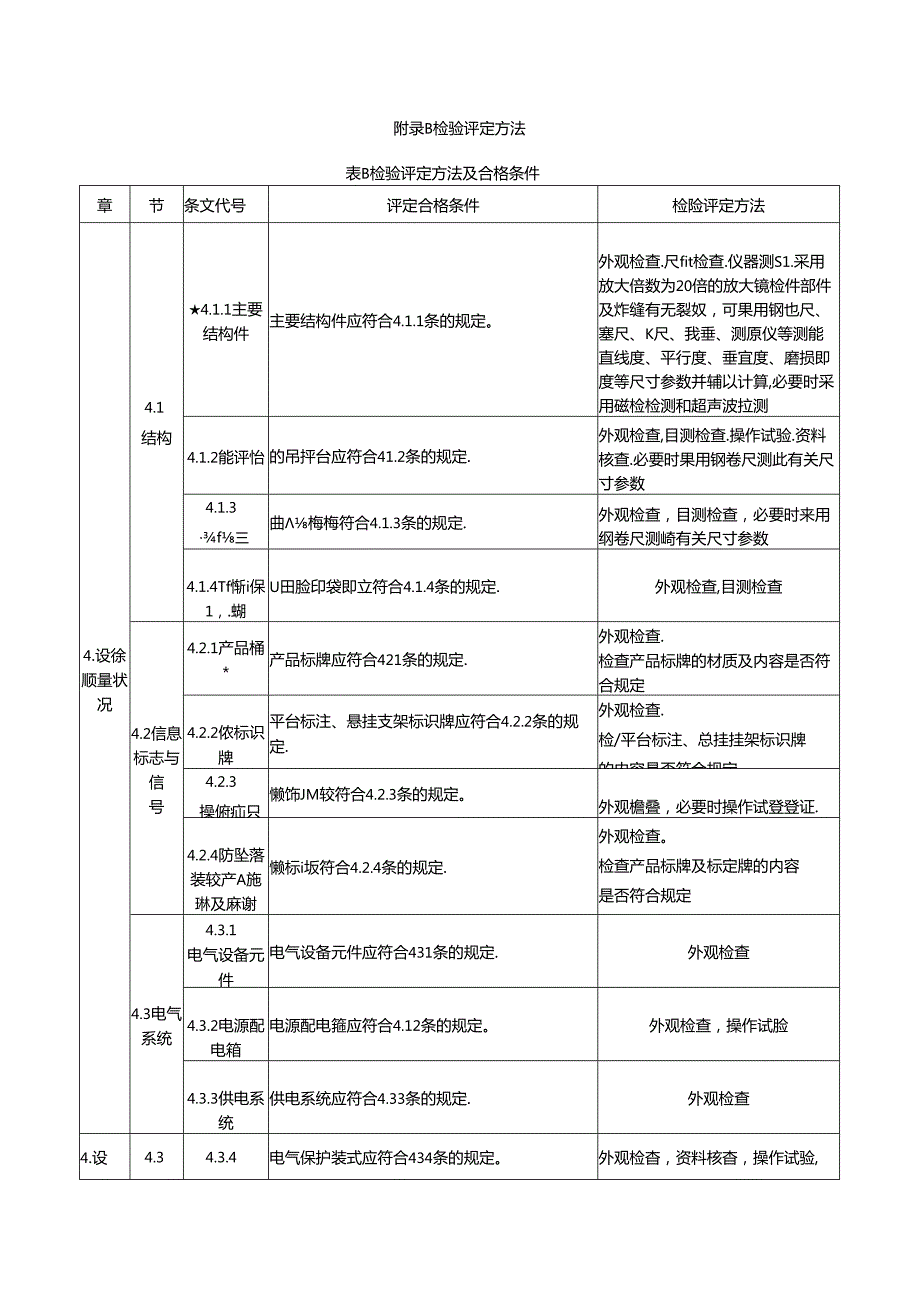

2、式照明灯附录B检验评定方法表B检验评定方法及合格条件章节条文代号评定合格条件检险评定方法4.设徐顺量状况4.1结构4.1.1主要结构件主要结构件应符合4.1.1条的规定。外观检查.尺fit检查.仪器测S1.采用放大倍数为20倍的放大镜检件部件及炸缝有无裂奴,可果用钢也尺、塞尺、K尺、我垂、测原仪等测能直线度、平行度、垂宜度、磨损即度等尺寸参数并辅以计算,必要时采用磁检检测和超声波拉测4.1.2能评怡的吊抨台应符合41.2条的规定.外观检查,目测检查.操作试验.资料核查.必要时果用钢卷尺测此有关尺寸参数4.1.3f三曲梅梅符合4.1.3条的规定.外观检查,目测检查,必要时来用纲卷尺测崎有关尺寸参

3、数4.1.4Tf惭i保1,.蝴U田脸印袋即立符合4.1.4条的规定.外观检查,目测检查4.2信息标志与信号4.2.1产品桶*产品标牌应符合421条的规定.外观检查.检查产品标牌的材质及内容是否符合规定4.2.2侬标识牌平台标注、悬挂支架标识牌应符合4.2.2条的规定.外观检查.检/平台标注、总挂挂架标识牌的内容是否符合规定4.2.3操俯疝只懒饰JM较符合4.2.3条的规定。外观檐叠,必要时操作试登登证.4.2.4防坠落装较产A施琳及麻谢懒标i坂符合4.2.4条的规定.外观检查。检查产品标牌及标定牌的内容是否符合规定4.3电气系统4.3.1电气设备元件电气设备元件应符合431条的规定.外观检查4

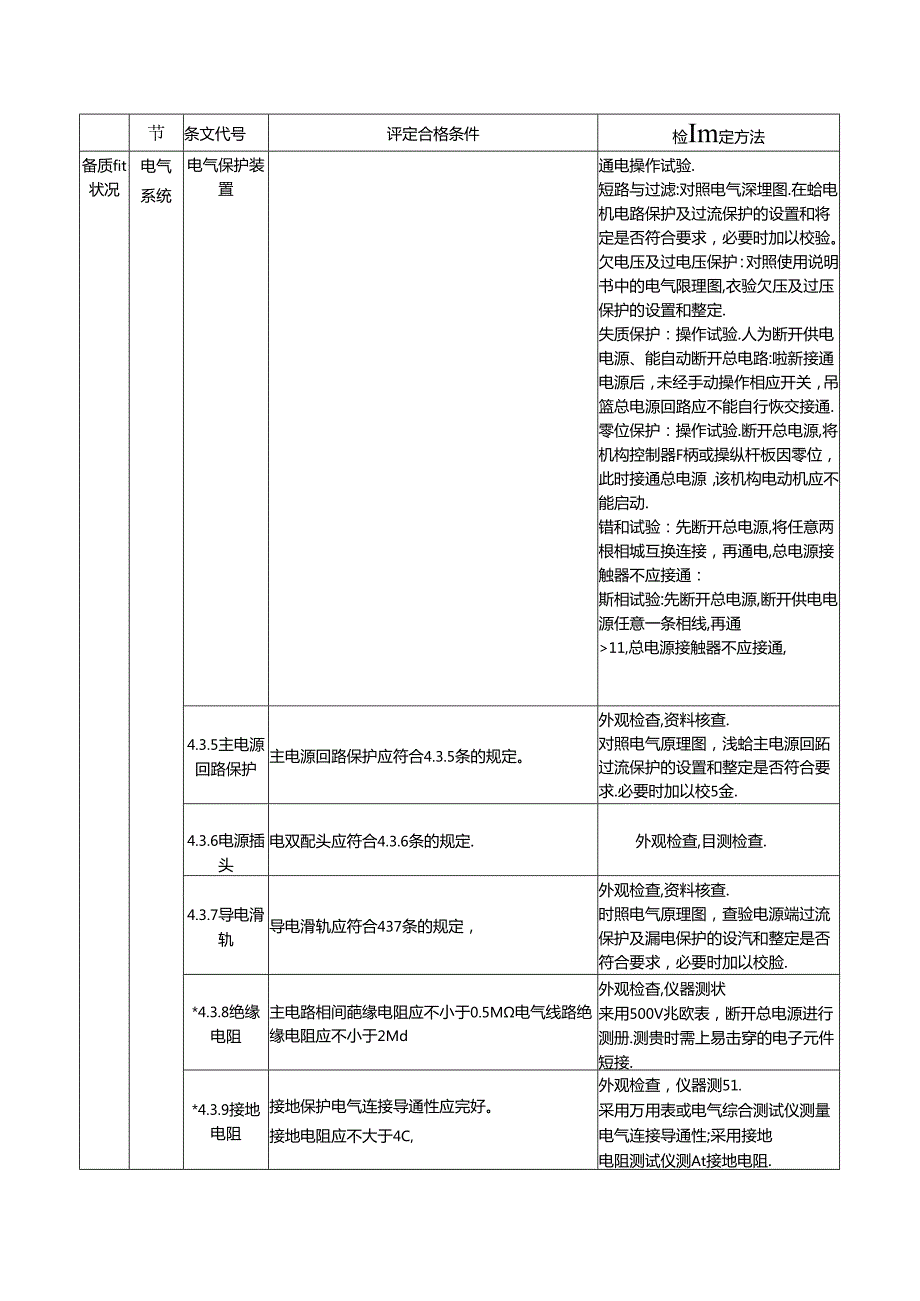

4、3.2电源配电箱电源配电箍应符合4.12条的规定。外观检查,操作试脸4.3.3供电系统供电系统应符合4.33条的规定.外观检查4.设4.34.3.4电气保护装式应符合434条的规定。外观检杳,资料核杳,操作试验,节条文代号评定合格条件检Im定方法备质fit状况电气系统电气保护装置通电操作试验.短路与过滤:对照电气深埋图.在蛤电机电路保护及过流保护的设置和将定是否符合要求,必要时加以校验。欠电压及过电压保护:对照使用说明书中的电气限理图,衣验欠压及过压保护的设置和整定.失质保护:操作试验.人为断开供电电源、能自动断开总电路:啦新接通电源后,未经手动操作相应开关,吊篮总电源回路应不能自行恢交接通

5、零位保护:操作试验.断开总电源,将机构控制器F柄或操纵杆板因零位,此时接通总电源,该机构电动机应不能启动.错和试验:先断开总电源,将任意两根相城互换连接,再通电,总电源接触器不应接通:斯相试验:先断开总电源,断开供电电源任意一条相线,再通11,总电源接触器不应接通,4.3.5主电源回路保护主电源回路保护应符合4.3.5条的规定。外观检杳,资料核查.对照电气原理图,浅蛤主电源回跖过流保护的设置和整定是否符合要求.必要时加以校5金.4.3.6电源插头电双配头应符合4.3.6条的规定.外观检查,目测检查.4.3.7导电滑轨导电滑轨应符合437条的规定,外观检查,资料核查.时照电气原理图,查验电源端

6、过流保护及漏电保护的设汽和整定是否符合要求,必要时加以校脸.*4.3.8绝缘电阻主电路相间葩缘电阻应不小于0.5M电气线路绝缘电阻应不小于2Md外观检杳,仪器测状来用500V兆欧表,断开总电源进行测册.测贵时需上易击穿的电子元件短接.*4.3.9接地电阻接地保护电气连接导通性应完好。接地电阻应不大于4C,外观检查,仪器测51.采用万用表或电气综合测试仪测量电气连接导通性;采用接地电阻测试仪测At接地电阻.节条文代号评定合格条件检Im定方法4.设量状况4.3电气系统4.3.10电缆保护电缆保护应符合4310条的规定.外观检查,目测检杳.44控制系统4.4.1抄制箱控制箱应符合4.4.1条的规定.

7、外观检杳.目测检身,操作试脸.必要时采用游标卡尺和纲卷尺或钠直尺测1.*442急停按钿急停按钮应符合4.4.2条的规定,外观检建,目测检锂,动作试骁.4.4.3控制器控制器应符合443条的规定.外观检有,目测检交,操作试脸.4.4.4无线控制系统无战控制系统应符合4.4.4条的规定。外观检查,目测检查,操作试脸.必要时采用万用表测量电压。4.5起开机构4.5.1传动系统设置传动系统设置应符合451条的规定.外观检查,目测检查.4.5.2运动部件防护运动部件防护应符合4.5.2条的规定。外观检15,目泅检杳,4.5.3钢丝绳防脱装置网丝绳防脱装置应符合453条的规定。外观检查,目测检查.必要时采

8、用纲卷尺或钢直R测艇.4.5.4穿绳性能起升机构附具有良好的穿绳性能.不得卡绳和堵绳.外观检查,目测检查.操作试验.*4.5.5制动器设制动器设设应符合455条的规定.外观检查,目测检查,愫作试验,动作试验。并通过就荷试验验证。4.5.6手动起升机构手动起升机构应符合4.5.6条的规定。外观检有,目测检查操作试脸.*4.5.7动力起升机构动力起升机构W符合4.5.7条的规定.外观检查,目测检查.操作试验.*4.5.8嗯升式起升机构爬升式起升机构应符合45X条的规定.外观检查,目测检杳,操作试验.*4.5.9夹锹式起升机构夹钿式起升机构应符合4.5.9条的规定.外观检查,目测检任,操作试验.节条

9、文代号评定合格条件检Im定方法4.设徐顺量状况4.5起升机构4.5.10卷场式起升机构卷场式起升机构应符合4510条的规定.外观检查目测检查.操作试验.必要时采用游标卡尺和纲卷尺或钢口尺测匕4.5.11虫锤到锤应符合4.5.I1.条的规定.外观检衽,目测检查.操作试验.必要时采用钢卷尺或钢口_尺测玳5.作业环埃及安装5.1作业环境5.1.1次阴强安翎睢应符合5.11条的规定。目测检查,尺fit检查,必要时进行资料核杳。5.1.2警盛朔P整双朔符合5.1.2条的规定.外观检查.5.1.3约束敏约束系绛玄符合5.1.3条的规定.外观检查,目测检查,必要时进行资料核杳。5.2Eq1.装冏*5,2.1

10、吸快J应符合5.2.1条的规定.资料核查.5.2.2侬I海况(瓶3留&应符合5.2.2条的规定.外观检杳,目测检杳,尺量检查.采用游标卡尺测址。5.2.3配重配重应符合523条的规定.外观检查,目测检查,资料核查.根据现场吊篮悬挫支架的实际长度和使用说明书的规定及要求,确认配重的数址、乘量及安装位置,检行其安装状况.5.2.4配垂悬挂支架配至悬挂支架应符合5.2.4条的规定。外观检i,目测检任,尺晶检查.采用海标卡尺和钢卷尺或钢口尺测量。5.2.5悬挂机构结构与抗帧检稳定性悬挂机构结构与抗帧也稳定性应符合S2S条的规定.外观检查,目测检身,尺量检查,资料核查.5.2.6悬挂点工作钢坦绳和安全钢

11、丝绳应独立悬挂在各自的悬挂点上.外观检查,目测检查.5.3结构件安装与连接5.3.1销辙除铲赧连窗符合5.31条的规定。外观检皆,目测检杳,资料核杳,5.3.2高强度螺岛覆度嫩徒接符合5.3.2条的规定。外观检皆,目测检杳,资料核杳,5.3.3普通螺栓连接普通鳏栓连接应符合5.3.3条的规定.外观检查.目测检查资料核查.节条文代号评定合格条件检Im定方法5.作业环境及安装质量5.4机构及零部件5.4.1钢丝州型三钢丝绳型号规格应符合541条的现定.外观检查,目测检查,尺量检查.5.4.2用准绳端做碗铜丝绳牌艇应符合S.4.2条的规定.外观检查,目测检查5.4.3钢丝维安装钢丝绳安装应符合5.4

12、3条的规定,外观检杳,目测检直,尺量抬管.5.4.4钢丝绳使用铜丝绳使用应符合5.4.4条的规定。外观检查,目测检交*5.4.5钢准绳块陷捌娃绝缺陷应符合5.4.5条的规定.检验评定方法参考附录C中的规定.5.4.6fWi春福般风符合5.4.6条的规定.外观检查口测检查,必要时尺加检查,进行核对比较.5.4.7濮斯跖滞依般减符合5.4.7条的规定.外观检查.目测检查,必要时采用尺欧检查,进行核对比较.*5.4.8制动器缺陷制动器跳陷应符合548条的规定.外观检查,目测检位,尺抽检杳,结令载荷试验予以验证。6.安全装置及其性能6.安全装置及其性能6.0.1昭海族安颈R郴护妁例应符合6.0.1条

13、的规定,外观检性,目测检杳,6.0.2手动下降装置手动下降装置应符合6.0.2条的规定。外观检有,目测检查,操作试验。*6.0.3超我检测装汽超载检测装置应符合6.0.3条的规定.外观检杳,目测检查,动作试验.*6.0.4柢IV护烟松绳保扩装讯应符合6.0.4条的现定,外观核杳,目测检衣,动作试骁.*6.0.5防倾斜装置防做科装置应符合6.0.5条的规定。外观检查,目刈检皮,动作试验.必要时采用角度尺测设有关尺寸参数。6.0.6起升限位、终端起升极限限位开关起升限位、终端起升极限限位开关应符合6.0.6条的规定.外观检查.操作试验,目测检查.节条文代号评定合格条件检”评定方法6,安全装置及共性

14、能6.安全装置及其性能*6.0.7防撞杆防撞杆应符合6.0.7条的规定.外观检查,操作试验,目测检查.6.0.8下降限位、制丝继终湘极限限位开关F降限位、钢钩绳终端极限限位开关应符合6.0.8条的规定.外观检查,操作试验,目测检好.6.0.9防坠落装设防坠落装置应符合6.0.9条的规定*外观检杳,目测检杳,操作试验,动作成股,资料核查。并通过我荷试验.脸证.必要时采用角度尺测属有关尺寸参数,6.0.10后触劭器后苗制端底符合6。10条的规定.外观检杏,目测检杳,愫作试验,动作试睑.并通过战荷试验险证.7.整机性能7.整机性能*7.0.1吊篮空载运行试脸中,吊篮应升降平稔,起升制动正常,无异常声

15、响、振动、发热和漏油:悬吊平台升至Im时,电气系统相序、电动机制动和悬桂机构的结构变形应正常,有效;平台升至顶部时.上行程限位装置应灵敬、可靠.目测检查,操作试骏、动作试验.必要时采用卷尺测法仃美尺寸参数,*7.0.2额定我荷试脸吊篮额定载重录运行试验中,吊篮应升降平稳,起升制动正常,无异常声响、振动、发热和漏油:悬吊平台升至Im时,电气系统和序、电动机制动和悬拄机构的结构变形应正常、有效:悬吊平台升至2m时,提升机手动滑降工作应正常、有效.外观检查,目测检查,操作试验,动作试也,我荷成骁。必要时采用卷尺测埴有关尺寸参数.附录C钢丝绳检验方法C1.钢丝绳直径测量C.I.1钢丝绳直径测量应采用游

16、标I:尺或带有宽钳口的游标卡尺。C.I.2在无张力的情况下,在相距至少Im的两裁面上进行测量.C.1.3在两个互相乖口,的方向上测域钢丝绳同一横截面外接圆II径的平均值作为钢丝绳的实测直径.C.2钢丝绳缺陷检查C.2.I对刷丝绳应作全长检脸,但应特别注意下列关键区域和部位:1卷筒上的制坦绳固定点:2钢纹狮掰然固定装置上及附近的区段:3经过一个或多个沿轮的区段:4般过安全载面指示器滑轮的区段:5经过吊钩滑轮殂的区段;6进行重任作业,吊成时位于滑轮上的区段:7位于平衡滑轮上的区段;8经过维绕装置的区段:9缠绕在卷筒上的区段,特别是多层筑境时的交叉重登区域:IO因外部原因导致磨损的区段:I1.法霖在

17、热源下的部位。C.2.2钢丝绳缺陷检胎检i内容主要包括断丝、直径减小、断般、腐蚀、脸形和损伤等缺陷.C.2.2.1断税新统可分为以下几种情况:I断丝的机地分布在尔层级突的铜纹绳羟过一个或多个钢制滑轮的区段和进、出卷筒的区段,或者多层缠绕的钢丝绳位于交乂重启区域的区段“报废基准见GB,T5972-2023中表3和表4的规定.2在不迸、出赛筒的钢生绳区段出现的呈局部聚集状态的断统。如果同部聚集集中在一个或两个相铭的理股,即使6d长度范困内的断丝数低于GBT5972-2023表3和表4的规定(ft.可能也要报废蝌爆绳.3股沟断能在一个纲做处拉印(大约为6d的长度内出现两根或史乡所线应报废.4绳端固定

18、装置处的断丝当出现两根或更多断丝应报废.检6金方法:目测检查。C.2.2.2直径减小直径减小可分为以下两种情况:I沿钢丝绳长度均匀M小在卷筒I.单层撞绕或经过钢制滑轮的钢统绳区段,直径均匀减小的报废基准见GB.T5972-2023中表5的规定.2局部减小如果发现纲统绳宜径有明显的局部减小,如由绳芯或纲丝微中心区损伤导致的直径局部减小,应报废,依5金方法:目测检查,必要时采用讷标卡尺测量.C2.2.3断股如果钢丝绳发生整股断裂,则应立即报废。检验方法:目测检查.C2.2.4腐蚀腐蚀可分为以下几种情况:I外部属蚀当照蚀导致用统表面重度凹痕以及钢媒松弛时,应报废.2内部腐蚀当出现明显可见的内部锈蚀迹

19、象-腐蚀碎屑从外层绳股之间的股沟溢出,应报废。3摩擦腐W1.摩擦腐蚀过程为:干燥钢丝和州股之间的持续摩擦产生钢侦微粒的移动,然后是氧化,产生形态为干粉(类似红铁粉)状的内部腐蚀碎屑.对此类迹象特征宜作进一步探查,若仍对其严垂性存在怀疑,宜将钢丝绳报废.检粉方法:目测检查。检杳腐饨缺陷时,必要时可将制纹绳打开,钢丝绳内部检变官在胡坦绳完全不受拉力的状态下实施.用两个夹具将铜地细央紧,注意夹具之间的间距.夹具的钳口宜湎足下列要求:a)钳口尺寸能修夹北纲要绳且不会使其崎形;b)钿门材料保证在不打滑、不损伤钢丝绳的前提下,将钢丝绳打开.钳口宜采用皮革之类的材料制造,采用整体嵌入式结构,沿希与钢丝绳枪向

20、相反的方向转动夹具,外层眼就会放升井与绳芯分肉或脱禽钢准绳中心,但要确保压股不会过度移位.在纲娃绳梢微打开的时候.川T形针(用蝶做刀改制)之类的小探针,相可能妨碍观察物理州内部的消滑脂和杂物清除,观察腐馋程度。合上钢丝绳前,宜为打开的绳段涂抹涧滑剂,宜用力平馈地转动夹具,将纲纹绳合上,确保外层股能够环晓绳芯或绳中心正倚复位.通常需要使钳11恰好I可到初始位世.当目测收暂不能检出缺陷时,必要时可采用电跟悔测(MRT).C2.2.5附形和损伤钢丝处失去正常形状而产生的可见形状畸变都轨于嗡形,附形通常发生在局部,会导致珀形区域的钢丝绳内部应力分布不均匀.畸形和损伤以多种方式发现出来,较常见的几种类型

21、有:1波浪形变形波浪形是钢丝绳在有我荷或无我防作用时,其纵向轴战呈螺旋状的一种的形,波浪形可能导致铜丝绳强度降低,产生不正常的冏加应力,增腐不正常的磨损和过早地出现断丝,严重时,波浪形还能影响与钢泛绳相关部件的正常工作,如滑轮轴承、滑轮绳槽.导向装置和卷筒.在任何条件下,只要出现以下情况之一,例统微应报废(见图1):I)在从未经过、绕进滑轮或缠境在卷筒上的钢丝绳直线区段上,直尺和螺旋面下侧之间的间隙g1.3d;2)在经过滑轮或缠绕在卷筒上的钢处.维区段上,直尺和螺旋面下(M之间的间隙Q1./IOd林引符号说喟,d!隹公dA校,M.图1波浪形钢丝绳检验方法:目测检查,采用游标卡尺或宽I游标卡尺测

22、量.2笼状的形篮形或者笼状畸形,也林为-鸟笼”状畸形,是由于纲坦绳绳芯和外层绳股之间的长度差异而产生的.能形成这种崎形的原因有多种,例如:I)当钢丝绳以很大的偏角羟过滑轮或进出卷简时,首先与滑轮或送筒绳槽的边缘接触,然后滚进f槽底部,这个过程会使挽股怆汝,而外层绳股的松波程度要比制丝绳绳芯大,造成它们之间的长度差异.2)当沿轮绳槽的槽底直径过小时,钢丝绳羟过滑轮时就会受到挤压。在受到挤压的钢丝绳内径变小的同时,钢丝绳的长度就会增加“由于制丝绳外层绳股的压缩和伸长程度都比绳芯大,所以这种作用过程也会造成它In之间的长度差异.在以上两种情况下,滑轮和卷简会导致外层股松股、改变原来的位附,将这种长度

23、差异“赶”到地烧系统内钢准组的某一位置,形成笼状腑形.出现原形或龙状畸形的钢丝绳应立即报废,或拧格受影响的区段去帏,但应保证余下的钢丝绳能酒足使用要求。检5金方法:目测检查.3绳芯或绳股突出或扭曲这是篮形成笼状暗形的一种特殊形式,是钢丝绳失衡的结果.具体表现为:阳旋转纲丝绳的绳芯或中心绳从外层段之间突出,钢丝绳外层股或绳芯股的突出.发生绳芯或绳股突出的钢丝理应立即报废,或者将受影响的区段去抻,但应保证余下的钢丝处能满足使用要求,检验方法:目测检查.4钢丝的环状突出钢丝突出是指分故或聚集的钢丝从钢丝绳中突出,通常是在钢丝绳上与滑轮槽接触面的背面,以IM理环的形式突出.胡理突出通常成组出现在钢纣.

24、绳与滑轮槽接触面的背面,发生钢理突出的钢丝绳应立即报废(钢丝绳外层股中突出的单根钢丝,如果能除掉或在工作时不会影响网丝绳的其他部分,可不必将其作为报腹纲统绳的理由)检验方法:目测检查.5绳径局都增大绳径增大现象常常与绳芯的状态变化有关,如纤维芯吸潮后的膨胀或钢丝绳内腐蚀碎屑的聚集.钢过绳直径增大可能会影响到相当长的一段钢丝绳,例如,纤维绳芯吸收了过多的潮气膨胀里起的起彼地大,会使外层掰股受力不均衡而不能保持正确的位置,钢芯钢丝绳白径增大5%及以上.纤维芯纲做绳直径增大10%及以上,应查明其原闪并考虑报废纲娃绳.检验方法:目测拉森,必要时采用游标卡尺测M,6局部扁平I)钢辂绳的扁平区段经过滑轮时

25、可能会加速劣化并出现斯丝.在这种情况下,根据压扁的程度,来考虑是否报废钢丝绳,2)在制准绳届平区段可能会比正常处段遭受更大程度的腐蚀.尤其是当外层绳股敢开(检验评定机构名称)高处作业吊篮安装检验评定报告报告编号:共K)页第1页序号项类项目号检验内容及要求检费结果结论51.2.4保户幽悬吊平台在其工作面应具有立面保护装置。其形式可为靠堵轮或缓冲带.平台在斜面上工作时,应安装斜面工作滚轮,滚轮的致册和位置应能承受平台的最大作用力,应使平台在工作中保持稳定.61.3信息标志与信号1.3.1整H产品&髓应在起升机构或平分安装架(两侧安装架均设置)等明显而不易破坏的位置果取焊接等可SE方式固定产品标牌

26、标牌内容应包括:制造商和制造商代表的名林和地址:系列名称或型号;产品编号和出厂日期;产品主要技术性能参数.71.3.2标注、标识牌应在平台明显部位永久醒目地注明额定载重埴和允许乘载的人数及其他注意事项,承载人数不应超过2人.悬挂支架应在明显部位悬挂醒目的带有出厂编号的标识牌.81.3.3喇1:摘只操作的动作与方向应以文字或符号清晰表示在控制箱上或附近面板上.913.4防外落装置产品标牌如小定牌防坠落装置应在明显而不易碰坏的位置采取仰接等可靠方式固定产品标牌及标定牌,产品标牌应具有制造商名称、产品名称和型号、主要技术性能多数(极限工作载荷、纲丝绳口径触发速变(mmin或钺绳角度(如适用)、设计

27、使用年限)、产品序列号或编号、生产日期(年、月)、检验有效期限:标定牌应具有检蛤机构名熟、产品编13仃效标定期,101.4i!系统1.4.1电气设备元件电气控制部分应有防水、防震、防尘措施,电气元件应排列整齐,连接牢固,绝缘可旅。电控柜门应装筋,111.4.2电源配电箱在建筑初的适当位置,应设置供吊篮使用的电源配电箱.该配电箱应防雨、安全、可斯在紧急情况时能方便切断电源.121.4.3供电系统电气系统供电应采用三和五线制,接零、接地线应始终分开,接地线应采用黄绿相同线.在接地处应有明显的接地标忐。131.4.4电气保护装置电气系统应设置短路、过电流、欠电压、过电压、失电压、零位等保护,使用交流

28、电源时应具有电源错相及断相保护。1.4.5主电源回路保妒主电源回路应有过电流保护装祝和灵侬吱不小T30mA的漏电保护装置,控制电源与主电源之间应使用变压满进行有效隔离.(检验评定机构名称)高处作业吊篮安装检验评定报告报告编号:共K)页第1页序号项类项目号检验内容及要求检费结果结论系统制系统高处作业吊篮停止命令:第一个发射着取消激活之后,控制权才能从第一个发射器转到另一个发射潜的激活需要一个为此目的特殊设计的特意动作,发射涔,接收器在传送范围内应互不干扰.R有两套或以上操作控制装置的控制系统应设置优先控制装况和电气互锁,231.6起升机构1.6.1传动系统设置电动机、减速机、制动器、卷筒和/或牵

29、引机构之间的机械传动应来用齿轮、齿条、螺杆、链条等型式,禁止采用摩擦传动型式.241.6.2起动部件防护起升机构运动部件应行防护措胞.251.6.3钢丝舞防脱装跟起升机构的设计应有防止铜彩蝇在通过卷筒(或驱动绳轮)、后备装置、导向滑轮时脱出的装置,该装跣与滑轮或卷筒便板域外绿的间隙不应超过钢丝绳n径的20%1沿轮边缘与保护元件(例:揩绳杆、讨板)之间的间隙应不大于钢丝绳百.径的0.3倍.261.6.4穿绳性能起升机构应具有良好的穿绳性能,不得卡绳和堵绳。*271.6.5主制动器设置起升机构应安装常闭式主制动器,施加在曲柄或手柄的手动作用力终止、主动力源失效、控制电路的动力源失效时,应自动起作用

30、单向传动箱不能作为制动器使用。281.6.6手动起升机构手动起升机构应具有防止非控制运动或下降的措族.非控制运动指大干”4转的曲柄转动或大于1阴的手柄转动。291.6.7动力起升机构气动和液压机械式主制动器在工作时,应使制动器获得处于非制动状态的连续液体或气动压力。气动和液玉机械式主制动器的设计应能防止平台的非人为下降.除非电机提供保持平台的足蟾力矩,制动器不可处于开启状态.301.6.8爬升式起升机构起升机构不能利用钢丝绳尾部的张力作为提升力的一都分来起升和下降或荷。311.6起升1.6.9夹钳式夹钳式起升机构的设计应使一级叉钳在上下运行的仔何时间中夹筋在工作制丝绳上.(检验评定机构名称)

31、高处作业吊篮安装检验评定报告报告编号:共K)页第1页序号项类项目号检及内容及要求检费结果结论机构起升机构起升机构应配备将钢丝绳导入夹钳的夹钳修放机构。央钳择放机构用操纵杆操作,此操纵杆独立于起升与下降操作杆.应有联锁装置,防止承援时夹钳择放机构的非人为样放。T-动夹钳式起升机构应安装一奘W.以限制施加在探纵杆上的作用力,该装附的设附.不能起升大于2倍的极限工作载荷。此装置起作用时不应起升平台,但允许下降平台.321.6.10卷扬式起升机构应安装一装置(如压绳杆,当绘绕在卷筒上的捌丝j一埼出现堆枳或乱绳时停止电动机的驱动.应有防止钢丝绳从卷筒玷部滑落的凸绿,凸缘高度应高出最外层钢弹郅15倍的制坦

32、绳设径.当平台位于见低战时下降运动应自动停止,钢丝绳在卷筒上保刷至少3祭圈的余量,钢钝绳在松弛情况下不能从卷筒脱出.331.6.11重锤安全钢丝爆的下跳应安装至锤,以使钢丝纯细口。虫钺底部至地面高度(100-200)mm为宜。工作钢丝绳安装重锤按使用说明书规定执行.342.1作业环境2.1.1安钠离白.架空输电战的场所,吊篮的仔何部位与输电线的安全距离不应小于IOnu如果安全宛离受条件限制.应采取有效f向安全防护措施,经有关部门验收同意.352.1.2弗喇在帕篮作业下方,应设置警示线或安全护栏,必要时设议安全警戒人员。362.1.3约斗娥当吊篮在受风力影响的户外区域使用并且作业离度大于40m时

33、应安装约束系统或有限制使用。372.2慈*装置2.2.1颔&幽建筑物结构应能承受吊篮工作时对结构施加的以大作用力。高处作业吊篮通过悬挂机构支承在建筑物上,应对支技点的结构强度进行核算,支撑点处的承我能力应大于所选吊篮各工况的成荷呆大值.固定式悬挂支架(指后支架拉结型)拉结点处的结构应进行核算能承受设计拉力.382.2.21.i=J三J楼面上设置安全懦囚环和/或安装吊篮用的预埋螺栓应牢固可靠及公称直径应不小于16mm,化学福校应满足设计文件和产品说明书理求,铺检和钻孔之间的间隙应填充密实,谛栓安装后不应产生情固胶的流失,应提供化学锚栓扭矩和拉拔试胎报告。(检验评定机构名称)高处作业吊篮安装检验

34、评定报告报告编号:共K)页第1页序号项类项目号检验内容及要求检费结果结论392.2悬挂装比2.2.3配重用作悬挂装置配重的所有重物应是实心的(每块旗量最大25k。且行永久标记,严禁使用破损的配重件或或他代替物,能生件的曳J1.t应符合设计规定,如采用混凝土配巾,混凝土强度应不低于C25:内部应浇注加强钢筋等,适合长途运输和搬运,配虫应牢固地安装在配球悬挂支架上,只有在需要拆除时方可拆卸。配重应锁住以防止未授权人员拆卸。4()2.2.4用重悬挂支架安装在屋面上的配垂悬挂支架,前支架支推点至后支架支掾点之间的长度应是可调节式.M挑横梁应前鬲后低.前后水平高差不应大于横梁长度的4%。4)2.2.5悬

35、挂机构结构与抗领覆稳定性.挂机构前梁的外伸长度不成大于产品使用说明书规定的上极限尺寸。对前梁外伸长度刊出说明书规定的上极限尺寸的非标悬挂支架,应校核其强度、刚度和隹体稳定性.对前梁安装高或超出标准悬挂支架的前梁高度时,应校核其前支架的乐杆枪定性.前后支架的组装高度与建筑物或构筑物高度相适应,原则上不允许不安装前支架而将横梁直接担在建筑物、构筑物或其他支捽物上作为支点.当施:现场无法满足产品使用说明书规定的安装条件时,应采取相应的安全技术措施,硫i保抗帧覆力矩、结构强度和住定性均达到标准要求.悬挂机构前支架严禁支撑在承受不了小篮或荷女儿墙上、女儿墙外或建筑物挑布边嫁.悬挂机何应有足绯的强度和刚度

36、配破悬挂支架、女儿墙K钳的枪定系数应大于或等于3.422.2.6悬挂点工作钢丝绳和安全钢丝绳应独立悬挂在各自的悬挂点上.*432.3结岗件安装与连接2.3.1Ot侬妾结构件安装连接果用销轴时.其规格及数崎应符合使用说明书或设计的要求.销轴不得有缺件、裂纹、严业磨损等缺陷,共轴向定位装置应规范、可,442.3.2高强度螺阙装结构件安装连接采用高强度螺栓时,其型号、规格及数M应符合使刖说明书的要求,具有相应的性能等级标志。连接应正确、可检、螺栓紧固合格,无裂纹、变形和松动等跳陷.起升机构、防Ife常装置与悬吊平台的连接应可粘,应采用专用高强度螺栓进行连接.(检验评定机构名称)高处作业吊篮安装检验

37、评定报告报告编号:共K)页第1页序号项类项目号检及内容及要求检费结果结论452.3结构件安装与连接2.3.3普通爆栓连接结构件连接采用普通螺栓时.其规格.型号及故址应符合使用说明书或设计方案的要求,不得以小代大,无缺件、投坏、松动等缺陷,462.4机构及零部件2.4.1例经绳55WJ三悬挂平台的钢坦绳应经过镀锌或其他类似的防腐措施。制丝爆最小直径6mm,安全钢丝绳I1.径应不小于工作钢丝绳。472.4.2钢丝绳硒碇卷筒上钢丝绳然部枭用压板固定时,压板不得少于2个,应相互分开并可推固定.钢丝绳端都采用樱形接头固定时,摸囊不应有裂纹,楔块不应松动,紧固件齐全.涮丝绳端部采用金属压制接头固定时,接头

38、不应有裂纹.纲丝绳端部采用绳夹固定时应符合GBT5976中的现定,承我钢纹弱,的末端不应采用U形蝶松绳夹固定.482.4.3钢线绳安笠削利.绳在卷筒上应排列整齐,应润滑良好.492.4.4钢丝绳使用钢丝绳不应与金属结构磨擦,不汨接长使用.502.4.5刖丝绳决陷制丝绳应无达到报废.规定的可见断丝、直径减小、断股、腐蚀、畸形(波浪形、笼状畸形、绳芯或绳股突出或扭曲、铜纹的环状突出、绳径局部增大、局部启平、扭结、折弯月热和电瓠引起的损伤.512.4.6撕只缠绕一层钢地绳的卷筒,应作出绳槽.卷筒应安装可提,转动灵活,不得出现下列缺陷,(I)影响性能的表面缺陷(裂纹等):2)卷壁磨损达原壁厚的20%.

39、522.4.7三三i滑轮应转动良好.不得出现下列缺陷:(I)影响性能的表面缺陷(如:裂纹等):轮槽不均匀磨损达到3mm;(3)轮槽壁片磨损达原壁厚的20%:(4)因磨损使轮梢底部直径减少量达铜统绳直径的50%.*532.4.8制动器缺陷制动帮内动作准确.可靠,其零部件应无裂纹、过度磨损(磨擦片磨损达原厚度的50%或齐露出例打)、泉性变形、缺件等缺陷。(检验评定机构名称)高处作业吊篮安装检验评定报告报告编号:共K)页第1页序号项类项目号检验内容及要求检费结果结论543.安全装置及其性能3.0.1I时砌护i应根据平台内的人员数配备独立的坠落防护安全绳。与短根跳落防护安全绳相系的人数不应超过两人.安

40、全绳安装前应逐段严格榜查有无损坏,将确定合格的安全瑾独立地冏定在屋顶可靠的固定点上:不得同定在吊篮的恐挂机构上,绳头固定应车器.在坠落防护安全绳与建筑物或构筑物转加直接接触的部位,应进行有效防护.553.0.2手动下际装置所有起升机构应有具有自动更位的手动下降装置,在平台动力源失效时使其在合埋时间内可控下降.操作者在屋面或平台上应能方便接近此装附。563.0.3超战检测装置吊篮应安装超我检刈奘置,应能检测平台上操作者、装备和物料的裁荷,以避免由于超我造成的人员危险和机械损坏:应采取保护措施以防止在未经授权的情况下对超载检测奘置元件进行谓整.起升机构上都应分别安装超载检测装置.超载检测装置一旦动

41、作,将杵止除下降以外的所有运动直到超我我荷被卸除.*573.0.4三保K蟒悬挂装置上安奘的起升机构应设置松保护装置.在常纹绳松他或平台放置于地面或楼层等工作钢丝绳无我荷怙况发生时应能停止平台的下降。583.0.5防帧斜奘置装行两台或多台独立的起升机构应安奘自动防MI制装置,当平台纵向倾斜角度大于14。时,应能自动停止平台的升降运动。此装置可为电子式或机械代。电子防烦斜装汽触发时,应有以下功能:上升时,停止较上部(而玷)起升机构的上升动作:下降时,停止较下部(低端)起升机构的下降动作。机械防倾斜装置应有以下功Iftr平台内安装起升机构时.防坠落装置应能自动限制平台纵向棘斜角度不大于14。,此装置

42、为独立作用装置.不需要向控制系统和关安全郁件输出电信号.593.0.6起升限位、终端起升极限限位开关应安装起升限位开关并正确定位.平台在最高位置时自动停止上升:起升运动应在接触终端极限限位开关之前停止。应安装终皓起升极限限位开关并正确定位。平台在到达工作钢丝绳极限位置之前完全停止,在其触发后,除非合格人员采取纠正操作.平台不能上升与下降“起升限位开关与终裁板限限位开关应有各白独立的控制装置.(检验评定机构名称)高处作业吊篮安装检验评定报告报告编号:共K)页第1页序号项类项目号检验内容及要求检费结果结论603.安全奘置及其性能3.0.7防捅杆悬吊平台底部应设置防撞杆.当悬吊平台触评到障例物时,悬

43、吊平台应停止下降.若悬吊平台运行上方有凸出结构存在潜在危险时.应设置顶部防撞杆或相同功能的防撞装置.613.0.8下降限位、钢丝绳势端极限限位开关不在地面安装的悬吊平台应安装下降限位开关井IE确定位.平台在最低位置时门动停止下降:加枝低位也是地面或屋面,防撞杆可认为毡下降双位开关.在最低位汽,平台应在钢丝绳终端极限限位开关接触之前停止。应安装钢丝掰终战终极限限位开关并正确定位。在其触发后,除非合格人员来取纠正操作,平台不能上升与下降.下降限位开关与钢丝绳终端极限限位开关应有各自独立的控制袋置.623.0.9防坠落装黄单作用铜丝绳悬挂系统应安装符合要求的防坠落袋置.应能在工作钢准绳或起升机构失效时防止平台坠落.
