预拌混凝土（修订征求意见稿）.docx

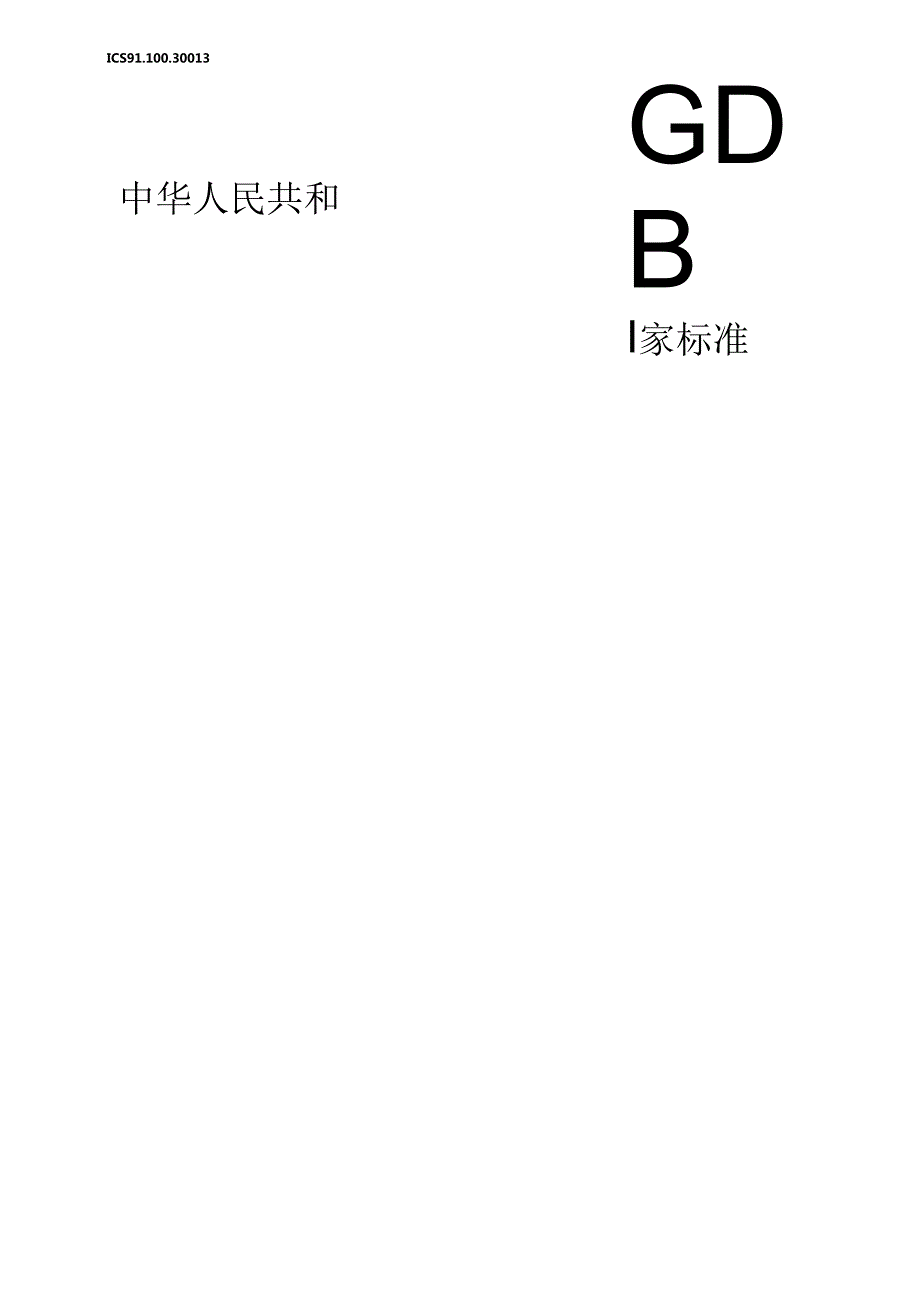

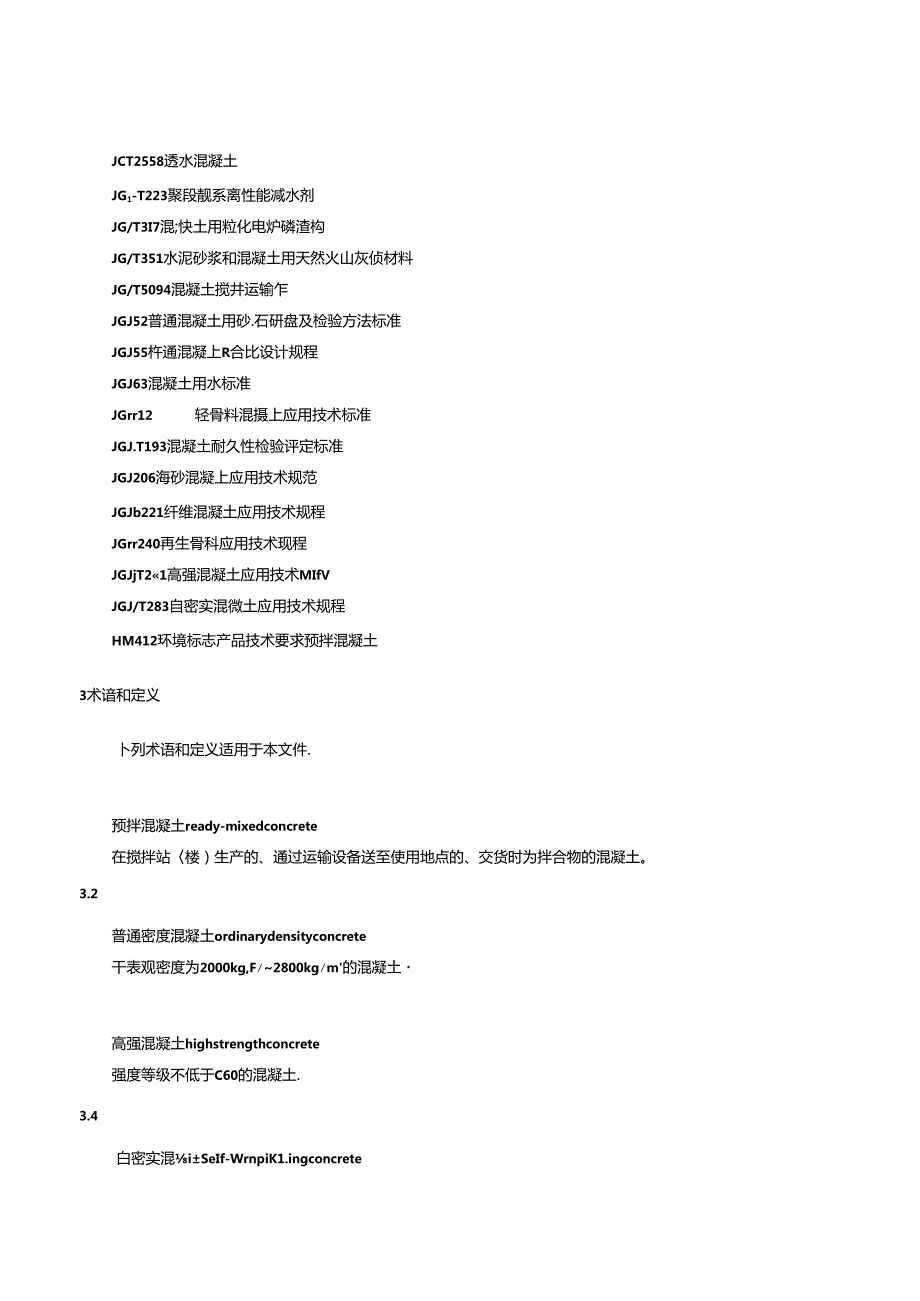

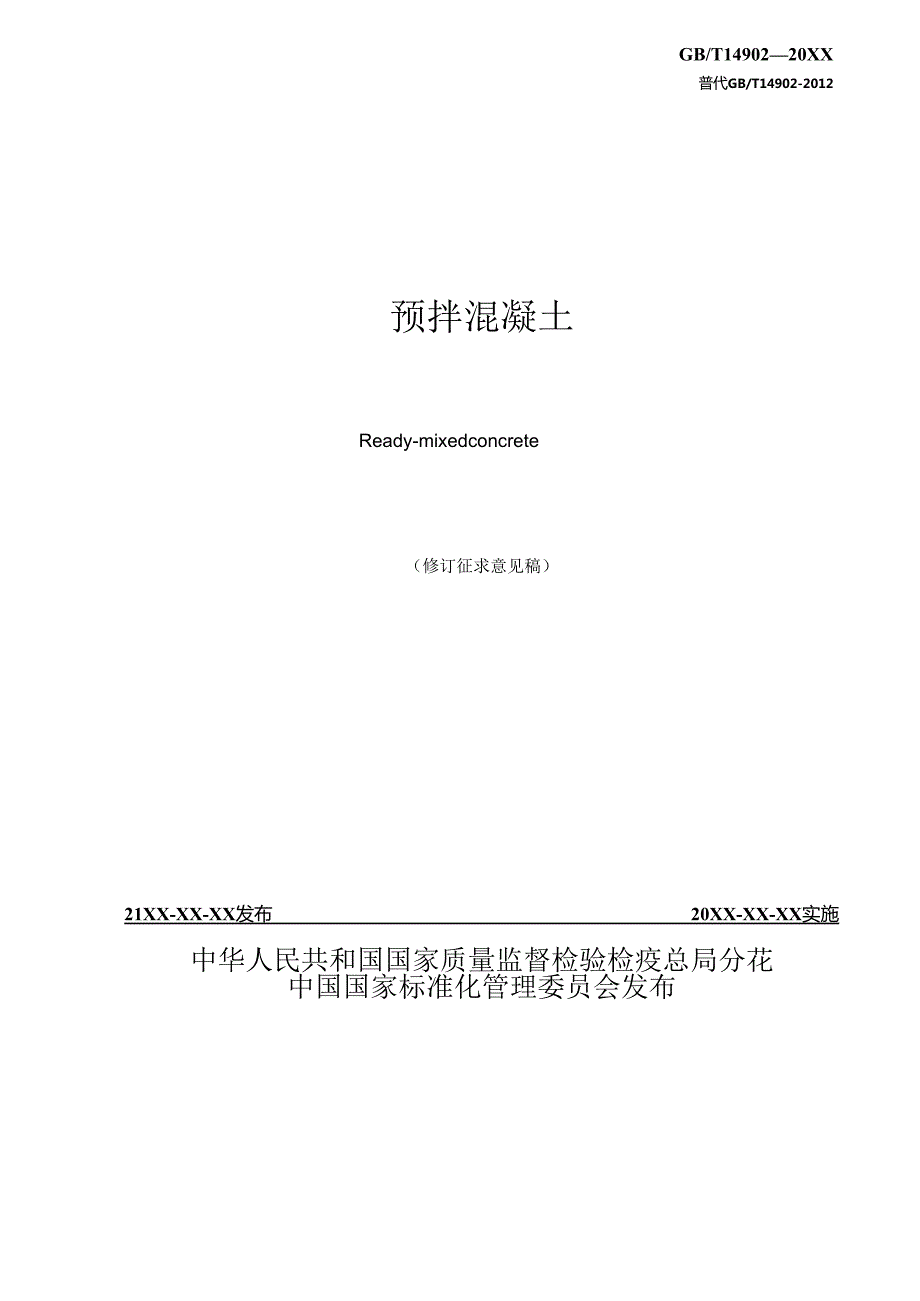

1、ICS91.100.30013中华人民共和GDBI家标准GB/T1490220XX普代GB/T14902-2012预拌混凝土Ready-mixedconcrete（修订征求意见稿）21XX-XX-XX发布20XX-XX-XX实施中华人民共和国国家质量监督检验检疫总局分花中国国家标准化管理委员会发布JCT2558透水混凝土JG1-T223聚段靓系离性能减水剂JG/T3I7混;快土用粒化电炉磷渣构JG/T351水泥砂浆和混凝土用天然火山灰侦材料JG/T5094混凝土搅井运输乍JGJ52普通混凝土用砂.石研盘及检验方法标准JGJ55杵通混凝上R合比设计规程JGJ63混凝土用水标准JGrr12轻骨料混

2、摄上应用技术标准JGJ.T193混凝土耐久性检验评定标准JGJ206海砂混凝上应用技术规范JGJb221纤维混凝土应用技术规程JGrr240再生骨科应用技术现程JGJjT21高强混凝土应用技术MIfVJGJ/T283自密实混微土应用技术规程HM412环境标志产品技术要求预拌混凝土3术谙和定义卜列术语和定义适用于本文件.预拌混凝土ready-mixedconcrete在搅拌站楼）生产的、通过运输设备送至使用地点的、交货时为拌合物的混凝土。3.2普通密度混凝土ordinarydensityconcrete干表观密度为2000kg,F2800kgm的混凝土高强混凝土highstrengthconcr

3、ete强度等级不低于C60的混凝土.3.4白密实混iSeIf-WrnpiK1.ingconcrete无需振扳，能震在自Ift作用下流动密实的混凝土.3.5纤维混凝土fiberreinforcedCOnCnne掺加钢纤雕或合成纤S1.;作为增强材料的泯凝土.3.6轻骨科混凝土1.ightweigh1.-aggrcga1.econcrete刖轻粗什料、轻砂或普通砂等配制的干表现密度不大于1950kg11?的混微t.3.716混覆heavyweight-aggreg1.eCOnCreIe用水曷石等小件科限制的干表现密度大于280OkgJn的混我土。3.8再生骨料混凝土recyc1.edaggrega

4、ettmtre1.e全部或部分采用再生用料作为骨料配制的混凝土.3.9交货地点de1.iver）p1.ace供需双方在合同中确定的交接预井混凝土的地点，3.10出厂检脸inspectionatmanufacturer花预拌混凝k1.BF前对其场域进行的检验.3.11交货检验inspectionatde1.iveryp1.ace在交货地点对预拌混凝七场址进行的检验.压蒸成酸盐功能骨科autoc1.avedsi1.icatefunctiona1.aggregate以硅侦材料与钙短材料为主要原材料，搏加适嫉石膏等,短过磨细、配料、成球、包壳、蒸压水热合成，形成以托贝英朱石、半结晶水化硅酸眄为生要物

5、相的硅酸盐制储，在泡般土中其“改善计料体系的粒形与级也，提高混凝土工作性,并发挥内养护等功能，3. 13振动搅拌Vibraiorymixing在抨和的同时亚合振动作用，强化拌和效果的一种拌和方式.4分类、性能等级及标记3.1 分类预拌混凝土分为常规品和特制品.3.1.1 常规品常规品应为除表I特制品以外的普通密度混凝土，代号A,混秋士强度等级代号C,4. 1.2特制品特制品代号B,包括的混凝土种类及其代号应符合表1的规定.表1特制品的混凝土种类及其代号混凝土种类i强混凝土自密实泡凝土纤雒混凝土轻骨科混凝土ft混凝土透水混凝土我凝土种类代号HSF1.WP强Itt等级代号CCC（合图Htt泥;土）

6、CF（掰纤潍混凝土）ICCTC42性隹等级1 .2.1混凝土强度等级版划分为：CIO.CI5.C2O,C25.C30.C35,C40、C45、C50.C55.C60、C65.C70.C75、C80、C85.C90、C95,C1.OO,C105.C1.IO.CI15.C120.混凝土拌合物坍落度、扩展度V漏斗通过时间的等级划分应符合表2,表3和表4的规定.表2混覆土拌合物的加落度等级划分球位为圣米等级班落度S1.10-40S250-90S3100-150S4IftO-210S5,220表3混凝土拌合物的扩展度等线划分单位为爆米iS扩展Ii径F1.WOE2350-410F3420SHOF4490-

7、550F5560-620F6630表4混凝土拌合物的ViS斗通过时间等级划分单付为的等极VM斗通过时何H1.oH211-20H32214 .2.2预拌混截土耐久忤能的等级划分应符合表4.表5、表6和衰7的规定.表5混凝土抗冻性能、抗水渗透性能和抗诵酸钻侵蚀性能的等级划分抗一等级快法法）抗冻标号（慢冻法）抗淮等级抗等级B-1.F-1.C40-2IO(S4)-P8I50-GBT149025原材料和配合比5. 1水泥5.1.1水泡应符合GB175、GB200和GB13693等的规定，5.1.2水温进场应提供出厂检验报告等版fit证明文件,并应进行检验.检收项目及检验枇显应符合现行IH家标准GBS0I

8、64的规定。5.2骨料5.2.1普通密度混凝土用骨科上符合JGJ52的规定：海砂应符介JGJ206的规定,再生机骨科和再生细骨科应分别符合GWr25177和GBJT25176的规定,轻骨科应符合Gwr17431.1的规定,敢品石件料应符合GfVT5。557的规定.压蒸徒酸盐功能骨料应符合衣9的规定.表9压蒸位酸盐骨料的技术要求项目技木指标公称粒径范IHmm)2.5-10衣观密度kg.m,)765软化系教粒彩东教(%424小时吸水率(%10030Ir於度(mm)35O50ViW斗通过时间s)1126.3扩展度和V漏斗通过时间扩概度和V漏斗通过时间实测值与控制目标值的允许偏茏在符合表8的规定。自密

9、实混凝土扩展度控制目标的不宜小于550mm.并应满足施I：要求.64含气量混凝土拌合物的破小含气量实测值应符合表I1.的煨定，不宜大于7.0%,并与合同煨定值的允许偏差不宜超过1.0%.在含盐干涉循环环境、含盐大气环境中的混凝土应采用引气混凝匕其含气fft不宜超过5%.对于无抗冻要求的一般环境条件.掺用引气剂或引气型外加剂高性能混凝土拌合物的含气量应符合GB50164的规定.表11混凝土拌合物最小含气量祖伊科奴大公称粒径/加泥凝土井合物蚊小含气fit/%潮湿或水位变动的寒冷和产泉环境父陈“部作用、盐漆环境.而水原融环境4(.()435.025.05.03，20.0536.06.5水溶性氯离子含

10、量混横七拌合物中水溶性副热子敏大含垃实测值应符合我9的规定.表12混程士拌合物中水溶性敏离子最大含量埴位为水湖川嫉的M“i分比环境条件水溶性奴离子域大含Ift纲筋混凝土预应力混设土素混凝土干燥环境0.30.061.0潮湿但不含Jft离子的环境0.2潮湿而含有软密子的环境、处沛土环境0.1除M枯等长馋性物册的喟蚀环境0X)66.6耐久性能混凝土耐久性能应涵足设计要求,检验评定应符合JGRT193的规定.67其它性能当智方提出其它混凝土性能要求时，应按国家现行有关标准规定进行试验，无相应标准时应按合同规定进行试验：试验结果应满足标准或合同的要求.7制备7.1一般规定7.11混凝土搅拌咕（楼）应符合

11、GB.T10171的规定.7.1.2位拌混凝土的制得应包括原材料的贮存、计量、搅拌和运粕，7. 1.3特制丛的制备除应符合本节现定外,见品石混凝土.轻件料混凝土和纤维混凝土还应分别符合GBfT50557.JGJ51WJGJ11T221的规定.7.1 4预拌混疚土制备应符合环保的规定.并应符合HWT412的熄定.粉料输送及称域应在密封状态下进行，并应有收尘装置：搅拌站机房宜为封闭系统；运输车出厂前应将下外或和料斗上的混凝土残浆清洗干净；搅拌站应对生产过程中产生的工业废水和固体废弃物进行回收处理和再生利用，工业废水的回收利用应符合KVT2647的规定.7-2原材料贮存72.1各种原材料应分仓贮存，

12、井应有明显的标识.7-2.2水混应按品种、强度等破和生产厂家分别标识和贮存：应防止水泥受潮及污柒，不得采用结块的水泥I水混用于生产时的湿度不在高于60C;水泥出厂超过3个月应进行更榜，合格者方可使用.72.3件料3场应为能排水的硬质地面,并应有防尘和遨雨设施：不同品种，7格的骨科应分别贮存,避免混杂或污柒.7.2.4外加剂应按品种和生产厂家分别标识和贮存：粉状外加剂应防止受潮结块,如有结块,应进行检验，合格者应经粉碎至全部通过300Pm方孔Ki筛孔M方Ur使用：液态外加剂应贮存在玄闭容器内,并应防单和防冻，如有沉淀等异常现象，应经检险合格后方可使用.72.5矿物搀合科应按品种、质量等媛和产地分

13、别标识和贮存,不应与水泥等其他粉状料混杂,并应防潮防雨.72.6纤维应按品种、规格和生产厂家分别标识和贮存。7.3计量7-3.1固体原材料应按质址进行计量，水和液体外加剂可按体积进行计Ii1.7-3.2注材料计衣陶采用电子计技设备.计fit设备应能连续计显不同混凝土闻合比的各种快材料.并应具有逐盘记录和储存计量结果（&）的功能，其精度应符合GB10171的规定，计量设缶应具有法定计量部门签发的有效检定或校准证书.并应定期校验。混凝土生产单位年月应至少自检一次：每一工作班开始前,应对计量设备进行零点校准.733原材料的计不允许倒婚不应大于表13规定的范附，并应短班检者1次，13混凝土原材料计量允

14、许偏差的位为百分比原材料仙种水泥卅料水外加剂接合料纤一每盘诗戢允许偏差231121取计计盘允许日差，121111累计计断允许偏羌是指傩一运输T中各批混;土的每种材料计Ift和的始基，74搅拌1.1 .1搅拴机型武应为先柄式，在采用振动搅拌等其他可使物料分散更均匀、搅拌效果更好的搅拌设.并应符合GB10171的有关烦定.7-4.2搅拌应保证预井混凝土拌合物质量均匀：同盘混凝土的搅拌匀质性应符合GB50164的规定.7-4.3预拌混凝上搅拌时间应符合卜舛规定：a）对于采用搅拴运输乍运送混凝土的情况，混凝土在搅拌机中的搅拴时间应满足设备说明拈的要求，并H不应少于3（从全部材料投完挺起）。b）对于采用

15、翻斗车运送混凝土的情况,应适当延长搅拌时间.C）在制备将IM品或播用引气剂、膨胀剂和粉状外加剂的混凝土时,应适当延长搅拌时间.7.4 4冬期4工搅拌混凝土时.直优先采用加热水的方法槌高棒合物jft度，也可同时采用加热件料的方法提高拌合物温度，当拌合用水和IT料加热时，拌合用水和骨科的加热温度不应I1.S过表14的规定；当i1.料不加热时,拌合用水可加热到60匕以上，应先投入骨料和热水进行搅拌，然后再投入水泥等股凝材料共同搅拌.表14拌合用水和骨料的最高加热温度CO柔用的水泥8种梓合阳水件科硅酸盐水泥和籽通洋酸盐水泥60407.4.5炎热季节施I.时,陶采取亚阳,喷淋、风冷等措施降低骨科温度：搅

16、拌混凝土时可采用冷水或掺加派附降低井合物温度.7.5 运输7.5.1混凝土搅拌运输年应符合JG5094的煨定郅牛车应仅限用于运送坍落度小于80mm的混；M土拌合物。运输乍在运输时应能保证混凝上拌合物均匀并不产生分层、密折。对于塞冷、产实成炎热的天气僧况，搅拌运输乍的搅拌盘应有保温或隔热措施.7.5.2搅拌运输车在装料前应珞搅扑端内枳水排尽，装料后严禁向搅界盘内的混凝土拌合物中加水，7.5.3当卸料前置要在混凝土拌合物中掺入外加剂时.陶在外加剂掺入后采用快档旋转搅拌找进行搅拌：外加剂搭ft和搅拌时间应有经试验确定的假案。7.5.4预拌混凝上从搅拴机和入搅拴运输乍至卸料时的运输时间不宜大于90mi

17、n,如需延长运送时间.则应采取相应的忏效技术捣拖，并应通过试验验ii：到达卸货地点至卸货时间不比大于90mim当采用翻斗车时,运输时间不应大于45min。7.5.5预拌混凝土企业应制定运输管理制度,合理指挥调度车辆，并直采用定位系统监控车辆运行.7.5.6搅拌运输乍出入厂区时宜使用循环水进行冲洗以保持卫生消沽，冲洗运输乍产生的废水可进入废水PI收利用设施.8试脸方法81强度混凝土强度试验方法应符合GBT50081的规定.8.2 坍落度、扩展度,烟落度羟时损失、V型海斗通过时间,含气、表现空度混凝土拌合物加落度、扩展度、加落度羟时根失、V漏斗通过时间、含气量和表现密度的试的方法应符合GB.T50

18、080的规定.8.3 水溶性氢熟子含混凝土拌合物中水溶性氯掰子含状的试会方法应符合JGJjT322的规定,原为JTJ2708.4 耐久性能混摄上耐久性健试骆方法应符合GB.T50082的规定.85特殊要求项目对合同中特殊要求的其它检验项目,其试验方法应符合国家现行有关标准的规定.汉右标准则应按合同规定进行.9检验规则9.1 一般规定9.1.1 饮拌混凝土质量检验分为出厂检验和交货检验，出厂住股的取样和试验工作应由供方承担：交货检验的取样和试验1.作应由需方承担,当需方不具备试验和人员的技术资历时.供需双方可协商确定并委托W检验资质的单位承担.弁应在合同中予以明确.9.1.2 交货检验的试帖结果

19、应在试验结束后IOd内通知供方.9.1.3 预拌混凝上侦Ift验收应以交货检验结果作为依据”9.2 检验项目9.2.1常焜品应检验混凝土强度、拴合物坍落度、扩展度和设计要求的耐久性能，泵送混凝土根据供得双方约定V漏斗通过时间：掺有引气型外加剂的混凝土还应检验拌介物的含气fib9.2.2特制品除应检整9.2.1所列项目外,还应按相关标准和合同规定检验其它项目.9.3取样与检软领率9 .31混凝土出J校蛤应在搅井胞点取样（没在排除自动化取样检验）：混微上交出检蛤应在W方约定的交货地点（不是GB50164中规定的浇筑地点）取样,交货检睑试样理随机从同一运输车卸料It的IM至3/4之间抽收，10 3.

20、2混凝土交货检验取样及坍落度试验应花混凝土运到交货拖点时开始娜起20min内完成，试件IM件应在混凝土运到交货地点时开始。起40min内完成.9. 3.3混凝土独度检验的取伴领率陶符合下列规定：a）出厂检照时.每100做相同配合比混凝土取样不险少于1次：每一个1：作班相同配合比混凝土不能达到100盅时应按IOQC1.计.捋次取样应至少进行祖试货.b）交货检验的取样顺率应符合GBT50107的规定.9.3.4混凝土坍落度检脸的取样爆率应与强度检验相同.9.3.5同一-配合比混凝土拌合物中的水溶性氯离子含量检验应至少取样检脸I次.海砂混凝土拌合物中的水溶性SU品了含1检验的取样频率应符合JGJ20

21、6的规定.9.36混凝土耐久性能检蛤的取样频率应符合JGKr193的规定。9.3.7混凝土的含气玻、扩展度及其它项目桧验的取样频率应符合国家现行有关标准和合同的M1.定。9.4评定941混凝土强度检险结果符合木林ift第6.1条规定时为合格，9.4.2混凝土坍落度、扩展度和含气域的校验结果分别符合本标准第6.2、63和6.4条现定时为合格：若不符合要求,则应立即用试样余卜部分或巫新取样进行复检，当复检结果分别符合本标准第6.2、6.3和6.4条的规定时，应评定为介格，9.4.3混凝土拌合物中水溶性氯离子含盘检验结果符合本标准第6.5条Mi定时为合格.944混凝土耐久性能检验结果符合本标准第6,

22、6条规定时为合格，945其它的混凝土性能检髓结果符合本标准第6.7条规定时为合格，10.1 供货量10.1.1 预拌混凝土供货量应以体积计，计和单位为立方米（m）.10.1.2 预拌混凝土体枳应由运输车实际装蚊的混凝土拌合物质Ia除以混凝土拌合物的非观密度求得.注I加运输车实际装栽埴可由用于该车混双土中全御用材料的原JA之和求得.或可由运检车卸料前后的小盘茏求初10.1.3 预拌源疆土供货盘应以运输车的发货总匏计第.如需要以工程实际盘（不扣除混凝土结构中的钢笳所占体枳）进行双核时,其误差应不卷过2%.10.2 订货10.2.1 网买预拌混凝土时.供需双方应先筌I合同.10.2.2 合同签订后,

23、供方应按订货他组织生产和供陶.订货单位至少包括以下内容：a订货单位及联系人：b）施工单位及联系人Ic工程名称：d）浇筑部位及浇筑方式Ie混凝土标记；f标记内容以外的技术要求：g）订货J（mD:h）交货地点：i）供货起止时间.10.3 交货10.3.1供方应按分部工程向需方提供同一Ad合比混凝上的出厂合格证.出厂合格证应至少包括以内:a）出厂合格证编0：b）合同辨号：c工程名称：d儒方；C）供方：f）供货H期：g）浇筑部位；h）混凝土标记：I）标记内容以外的技术要求rj）供货量（m,）:k）原材料的品种、规格、级别及检验报告编号；1）混凝土配合比掰号；m混凝土质fit评定-10.3.2 交战时,需方应指定专人及时对供方所供ffi界混凝土的质疑、数累进行施认.10.3.3 供方向电每一运怆车向需方提供该车混凝土的发货单一发货单.应至少包括以下内容：a合同编号；b）发货隼编号:C）需方：d）供方：e）工程名称：f）浇筑部位：g）混凝土标记；h）本车的供货!（m，）：i运输车号：j交货地点：k）交货FI期：1）发车时间和到达时间Im）供需（含施1：方4方交接人员签字.
