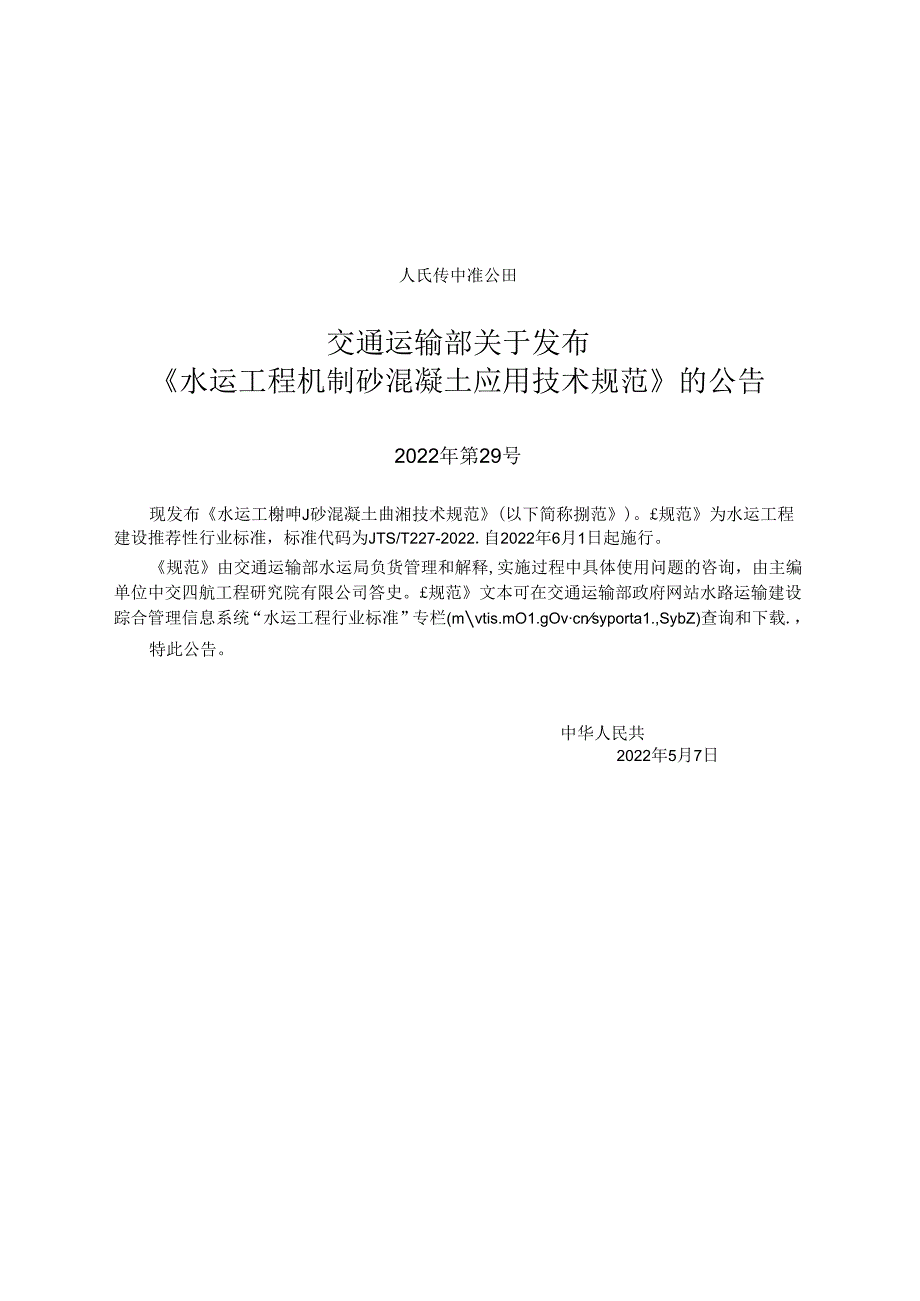

1、中华人民共和国行业标准水运工程机制砂混凝土应用技术规范JTS/T2272022主编单位：中交四航工程研究院有限公司批准部门：中华人民共和国交通运输部施行日期:2022年6月IH人氏传中准公田交通运输部关于发布水运工程机制砂混凝土应用技术规范的公告2022年第29号现发布水运工榭呻J砂混凝土曲湘技术规范(以下简称捌范)。规范为水运工程建设推荐性行业标准，标准代码为JTS/T227-2022.自2022年6月1日起施行。规范由交通运输部水运局负货管理和解释,实施过程中具体使用问题的咨询，由主编单位中交四航工程研究院有限公司答史。规范文本可在交通运输部政府网站水路运输建设踪合管理信息系统“水运工程行

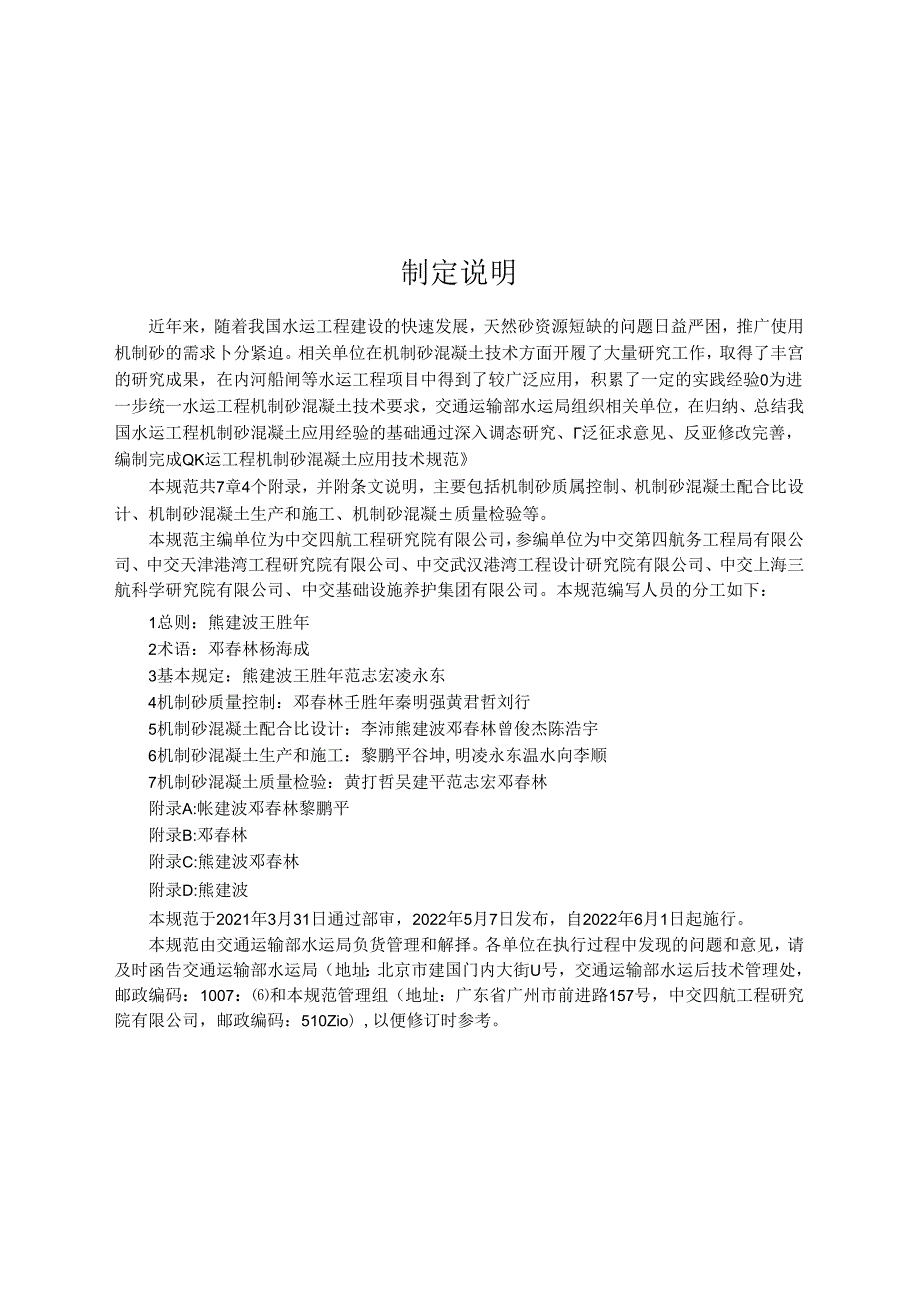

2、业标准”专栏(mvtis.mO1.gOvcnsyporta1.,SybZ)查询和下载.，特此公告。中华人民共2022年5月7日制定说明近年来，随着我国水运工程建设的快速发展，天然砂资源短缺的问题日益严困，推广使用机制砂的需求卜分紧迫。相关单位在机制砂混凝土技术方面开履了大量研究工作，取得了丰宫的研究成果，在内河船闸等水运工程项目中得到了较广泛应用，积累了一定的实践经验0为进一步统一水运工程机制砂混凝土技术要求，交通运输部水运局组织相关单位，在归纳、总结我国水运工程机制砂混凝土应用经验的基础通过深入调态研究、泛征求意见、反亚修改完善，编制完成QK运工程机制砂混凝土应用技术规范本规范共7章4个附录
3、并附条文说明，主要包括机制砂质属控制、机制砂混凝土配合比设计、机制砂混凝土生产和施工、机制砂混凝质量检验等。本规范主编单位为中交四航工程研究院有限公司，参编单位为中交第四航务工程局有限公司、中交天津港湾工程研究院有限公司、中交武汉港湾工程设计研究院有限公司、中交上海三航科学研究院有限公司、中交基础设施养护集团有限公司。本规范编写人员的分工如下：1总则：熊建波王胜年2术语：邓春林杨海成3基本规定：熊建波王胜年范志宏凌永东4机制砂质量控制：邓春林壬胜年秦明强黄君哲刘行5机制砂混凝土配合比设计：李沛熊建波邓春林曾俊杰陈浩宇6机制砂混凝土生产和施工：黎鹏平谷坤,明凌永东温水向李顺7机制砂混凝土质量检
4、验：黄打哲吴建平范志宏邓春林附录A:帐建波邓春林黎鹏平附录B:邓春林附录C:熊建波邓春林附录D:熊建波本规范于2021年3月31日通过部审，2022年5月7日发布，自2022年6月1日起施行。本规范由交通运输部水运局负货管理和解择。各单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局（地址：北京市建国门内大街U号，交通运输部水运后技术管理处，邮政编码：1007：和本规范管理组（地址：广东省广州市前进路157号，中交四航工程研究院有限公司，邮政编码：510Zio）,以便修订时参考。目次1 总则(I)-术5()3M本规定(3)4机制砂质(4)1.1 一般规定(4)1.2 机制砂技术指标(
5、4)1.3 机制砂质量检验(6)1.4 机制砂质址验收(6)5 机制SWWe合比ttit(7)5.1 一般规定(7)5.2 配合比设计方法(8)6 机制WM产和(12)6.1 混凝土生产与运愉(12)6.2 混凝土浇筑(12)6.3 混凝土养护(12)7机制砂科量检It(14)7.1 一般规定(14)7.2 原材料检验(14)7.3 混凝土拌合物性能检验(14)7.4 硬化混凝土性能检验(15)附录A机制砂需水比武方法(16)酎录B石粉灌动度比试”方法(17)酎录C石给亚甲蓝值试It方法(19)附录D本规范用词说明(21)引用Sa名录(22)附加说明本规范主蜡单位、弁编单位、主要起草人、主要审
6、查人、总校人员和人员名单(23)条文说明(25)1总贝I1.1.0.1为指导和规范水运工程机制砂混凝土的应用,保障工程而量，做到技术先进、安全可靠、经济合理、节能环保.制定本规范.1.0.2本规范适用于水运工程混凝土用机制砂质量控制，机制砂混凝土配合比设计、生产、施工和质址检验.1.0.3水运工程机制砂混凝土应用除应执行本规范的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1机制砂ManuQcturc304.1.2 机制砂的粗细程度按细度模数可分为粗砂和中砂，应符合表4.1.2的规定。4.1.2机砂的IattUUt粗细程度利砂中砂3.73.I3.02.34.1.3 制砂在运输、装卸、堆
7、放过程中，应保持颗粒分布均匀，避免混入杂质。4.1.4 机制砂进场后应按产地、类别、规格分别堆放，干料堆料向度不宜高于5mJ隹存的地面应硬化，并宜设置防雨棚，堆场四周应做好围挡和排水设施。4.2 机制砂技术指标4.2.1 机制砂的级配范围应符合表4.2.IT的规定，级配分区应符合表4.2.1-2的规定。4.2.1-1机H嫡0机;W砂类岗I类I1.类依配他国2KI区2区1区、2区*4.11-2机砂的QUE分区公称粒径（IIm）方孔筛缔孔边长（Imn）累计筹余（%）I区2区5.004.7510-01002.502.363552501.251.18砧、3550*100.630.608571TOF0.
8、315O.仅I958092700.160.15第第g80注；用卧眇的实颔拗MyJ表中所列的累计箭余百分比相比，除公称粒径为乐mtn秘）.除M内累枳箍余外,其余公称粒径的累积筛余允许超出表列SS用,但各级审计筛余超出值总和不应大于4.2.2 机制砂的石粉含量应符合表4.2.2的规定.石粉亚甲蓝值小于或等于2.5,或石粉流动度比大于或等于110%时，根据使用环境和用途,并经试验所配制的混凝土满足工作性能、力学性能及耐久性能要求时，可适当放宽石粉含量要求，但不应大于15.0%4.2.2蝴石*M大允阳I石勃亚甲前MR石扬流动度比F(%)F100Fe100MB.26.O3.03.04.OOB,6,05.
9、07.02.5cao6轻物质()51.0质化物及质酸Ak(%)s有机构合格注：蚯化物及僮酸盐含出按s班量计:白机初按比色法试验.4.2.9 机制砂需水量比不应大于130%4.2.10 海水环境不得采用具有碱活性的机制砂.4.2.11 淡水环境下和化学腐蚀环境下不应使用具有碱-碳酸盐反应活性的机制砂，当使用具有减-硅酸反应活性的机制砂时，应选用减含量小于0.6%的水泥并采取其他抑制理骨料反应的措施，并应经试验验证“43质量检验43.1 机制砂母岩抗压强度、颗粒级配、细度模数、表现密度、堆积密度、空隙率、石粉含地、泥块含曼坚固性、压碎指标、有宙物质含量、吸水率和碱活性的僦方法应按现行行业标准水运工
10、程混凝土试验检测技术规范力（JTS仃236）的有关规定执行,机制砂需水量比试验方法应按附录A的规定进行，石粉流动度比试验方法应按附录B的规定进行，石粉亚甲蓝值试脸方法应按附录C的规定进行。1.3.2机制砂选择时，宜检测细度模数稳定性。细度模数稳定性检测宜在料源地机制砂生产过程中每小时抽样检测1次，连续进行10次并取平均值，单次细度模数与平均值相差大于10$的情况不宜超过1次4.3.3 机制砂首次进场检验项目应包括母岩抗压强度、颗粒级配、细度模数、表观密度、堆积密度、空脚、石粉含量、石粉亚甲蓝值、石粉流动度比、泥块含量:、坚固性、压碎指标、有害物质含量、吸水率、碱活性、和喇砂需水量比。4.3.4
11、 机制砂日常进场检验项目应包括颗粒级配、细度模数、表观密度、堆枳密度、空隙率、石粉含量、石粉亚甲瓶值、石粉流动度比、泥块含耿M刷砂需水址比。4.4机制砂质验收4.4.1 机制砂进场时，应查验出厂检验报告或合格证等证明文件。4.4.2 机制砂进场后，应以400m3或600为一个检验批进行质量检验，不足40OnF或60Ot应按一个批次进行检验。4.4.3 机制砂进场抽样检验结果有不合格项时，应双倍取样检测不合格项，仍有不合格项的，应判定该批产品质珏不合格.5机制砂混凝土配合比设计5. 1一般规定5.1.1 机制砂混凝土配合比设计应根据混凝土工作性能、力学性能和耐久性能等要求，在满足工程设计和施工宴
12、求的条件下，遵循低水泥用量:、低用水比和低收缩性能的原则.按现行行业标准水运工程混凝土施工规范CJTS202)的有关规定执行。5.1.2 混凝土的配制强度应按下式确定：fm0=fk+1.645(5.1.2)式中fn.0混凝土限制强度(MPa);fm一设计要求的混凝土立方体抗压强度标准值(MPa):。实际统计的混凝土立方体抗压强度标准差(MPa)。5.1.3 混凝土立方体抗压强度标准差的确定应符合下列规定。5. 1.3.1有近期混凝土强度的统计资料时，混凝土立方体抗压强度标准差可按下式确定：mjnm1.n=：(5.1.3)Nn-1式中。混凝土立方体抗压强度标准差(MPa);f.第i蛆混凝土立方体
13、抗压强度(MPa):n统计批内的试件组数，n25;mn组混凝土立方体抗压强度的平均值(MPa)5.1.3.2混凝上强度等级小于或等于C25.计算的强度标潴差小于2.5MPa时，计算配制强度用的混凝土立方体抗压强度标准差应取2.5MPa;混凝土强度等级大于或等于C30,计算的强度标准差小于3OMPa时，计算配制强度用的混凝土立方体抗压强度标准差应取3.OMPa.5.1.3.3没有近期混凝土强度统计资料时，混凝土立方体抗压强度标准差可按表5.1.3选取.开工后应尽快积累统计资料，对混凝土立方体抗压强度标准差进行修正。5.1.3混出觉三标睡强展等级(40混凝土强度标准差(MPa3.54.55.55.
14、1.4机制砂的选用应符合下列规定。5.1.4.11区砂宜配制低流动性混凝土，2区砂宜配制不同强度等级混凝土5.1.4.2机制砂用于泵送混凝土时，宜采用300m筛孔通过率不小于15。的中砂。5.1.5 配制机制砂混凝土时，应进行坍落度经时损失忒脸.5.1.6 采用机制砂配制混凝土时，不宜采用情性掺合科。5.1.7 采用机制眇配制预应力混凝上时，石粉含贵不宜大于10%5.1.8 试脸室确定机制砂混凝土配含比后，尚应按照混凝土生产使用的设备进行搅拌站试拌和，经检骏混凝土拌含物性能、力学性能等指标满足要求后方可用于生产。5.2配合比设计方法5.2.1 机制砂混凝土配合比计算、试配、调整与确定应按现行行
15、业标准水运1：程混凝上.施工规范（JTS202）的有关规定执行“5.2.2 机制砂混凝土的水胶比应根据强度与水胶比关系曲线确定，1耐久性要求的混凝土，水股比应符合下列规定。5.2.2.1海水环境混凝土水股比最大允许值应符含表5.2.27的规定.fcZ2-1海水环境潮t水Iftt大允许值环境条忤杼通混凝I：高性能混凝土出筋混我土卬预应力能凝上W用前混凝土刊SJ应力混凝上北方南方北方南方大气区0.550.500.650.650.10浪需区0.400.100.650.650.35水位变动区产就受够0.450.450.40受旅0.500.500.40徵城0.550.550.10不冻0.500.650.
16、40水下区不殳木头作川0.550.550.650.650.10受水头作用最大作用水头与混枇土壁屏之比小于50.550.40以大作用水头与混*E驳酥之比为5一】。0.500.10m大作用水头与混及上壁区之比大于100.150.40注I除全U湖型港口外，其他海港仃抗冻性要求的知的构件水股比垃大允许位应酌情M小.5.2.2.2淡水环境混凝土水胶比最大允许值应符合表5.2.22的规定。&22-2阚稗|潮田（Ktt*许值环境条件IM-混凝土和预血力泥量土水上区水汽积聚或通风不II1.0.600.65无水汽积聚或Iff1.风RQf0.650.65接表5.2.2-2环境条件土MM1.MK.a水位变动区严电受
17、冻0.550.55受流o.eoaeo位次0.66不冻0.65水下区不爻水头作用0.65s受水头作用外大作用木头与福（S1.:肮之比小于50.60以大作用水头与混凝土电原之比为5100.55出大作用水头与温圈上壁厚之比大于W0.505.2.2.3化学腐蚀环境混凝土水胶比最大允许值应符合表5.2.2-3的规定。环境作用等缴最大水收比中等0.45严IR0.40手雷严如0.365.2.3 机制砂混凝土比相应天然砂混凝土的用水量宜适当增加,混凝土用水量宜按工程经验确定，也可按表5.2.3选取.5.23机砂潮吐用水值恤）坍落度UnQ机骨科摘大粒径（i11n）20406380IO3O195180ITO135
18、5O20519018017055v7022020519618575*90225210200190951102302152061961151302352202102001S515O2402252152051551.7024523022021017519025023522S215195210255240230220注：躁用卵石时.用水后可减少】（IkUT1.5kKW采用租砂时.用水MnJHiMCW;捡成水剂本的用水Mn1.按M水剂的;水车进行计灯调整5.2.4 机制砂混凝土胶凝材料用破应根据水胶比和用水量计算确定.有耐久性要求的混凝土，胶凝材料用成应符合下列规定。5.2.4.1海水环境混凝上最低胶
19、凝材料用量应符合表5.2J1.I的规定，胶凝材料最高用量不宜大于50OiWE-2海水环gMinUm用量小的的环境条件*M*XttiM*和旗直力$Wtt和超应力Iut北方南方北方南方北方大气区320360280280380380浪裁区41X1100280280400400水水变动区F350too360F350400280400380RJOOMJ360ra)o360280F250330360F250330280F200三)360F200300280水下区320320280280380380注：有耐久性要求的大体机瓶十.，胶凝材料用量应按混甚十的耐久性和楠水泥水化熟踪台考虑5.2.4.2淡水环境混凝
20、土最低胶凝材料用量应符合表5.2.4-2的规定，胶凝材料最高用房不宜大于500kgm5.2.1砌则环境条件则筋潴战士和传应力混凝土素混柒土北方南方北方水上区300300260260水位变动区F250330300F200300280F200300300F150280280F150280300F1.OO2802网水下区3003002802805.24.3化学腐蚀环境混凝二区低胶凝材料用量和最高胶凝材料用量应符合表5.2.4-3的规定。表6.2.4-3化学腐位环境混凝土胫凝材料用量(W)环境作用等级收低股整材料用Ia呆高股瓶材料用后中等320150严皿340ISO第制kC50360伽芬C553805
21、005.2.5 机制砂混凝土犷物掺合料掺址应符合现行行业标准6水运工程结构耐久性设计标准B(JTS153)的有关规定。5.2.6 机制砂混凝上配合比设计宜采用绝对体积法,采用质量法进行配合比设计时，机制砂混凝土的假定表观密度宜高于大然砂混凝土20kgm/40kgm35.2.7 机制砂混凝土的砂率应根据砂的细度模数、颗粒级配、石粉含量，按所选水股比及碎石最大粒径通过试验确定。采用1区砂时，宜适当提高混凝土的砂率。K1.528机制砂混凝土的减水剂掺运应按机制砂中石粉含贵、石粉流动度比、机制砂需水量比确定，减水剂掺量宜比天然砂混凝土提高O.1.%0.5%5.2.9有抗裂性能要求的机制砂混凝土，应按现
22、行国家标准普通混凝土长期性能和耐久性能试验方法标准（GBjT50082）的有关规定进行混凝十.早期抗裂性能和早期收缩性能试验优选配合比5.210有抗冻性能要求的机制砂混凝土，应掺入适量的引气剂，其拌合物的含气量应符合现行行业标准6水运工程结构耐久性设计标准C1.TS153）的有关规定。5.2.11硫酸盐化学腐蚀环境下机制砂混凝土的胶凝材料应符合下列规定。5.2.11.1 配制混凝土时应掺加矿物掺合料，但不爵加入石灰石粉。5.2.11.2 硫酸盐化学腐蚀环境作用等级分别为中等、严重和非常严有时，水泥中铝酸三钙的含量分别不应高于10%、8%和5%5.2.11.3 水泥或胶凝材料抗蚀系数应按现行行业
23、标准水运工程结构耐久性设计标准（JTS153）规定的方法进行检测，其56d抗蚀系数不得小于0.80。6机制砂混凝土生产和施工6.1 混凝土生产与运输6.1.1 机制砂混凝土宜由混凝土搅拌站或搅拌船集中搅拌。6.1.2 机制砂混凝土宜采用强制式搅拌机拌制，不得使用自落式搅拌机。6.1.3 制砂混凝土拌合物宜采用分次投料搅拌方法，先以掺合料和细骨料干拌，再加水泥与部分拌和用水，最后加粗骨料、减水剂溶液和剩余拌和用水。a1.4机制砂混凝土拌合物应搅拌均匀，搅拌时间宜比天然砂混凝十.搅拌时间延长K)S30sa1.5混凝土生产过程中粗、细骨料的含水率发生变化时，应及时调整粗件料、细件料和拌和用水的用珏。
24、1.6采用混凝上搅拌运输车运输混凝土时，应符合下列规定。6.1.6.1搅拌运输车接料前应持空域内积水。6.1.a2运输途中及等候卸料时，搅拌运输车迎体应保持正常转速.不得停转.6.1.63搅拌运输车卸料前罐体宜快速旋转搅拌30s以上后再和料。1.1.7 混凝土拌合物从搅拌结束至浇筑入模的时间间隔不宜大于90min1.1.8 混凝土拌合物在运输过程中不得加水。1.1.9 混凝土生产与运输的其他要求应符合现行行业标准6水运工程混凝土施工规范(JTS202)的有关规定。6.2 购6.2.1 混凝上浇筑前，应将模板内的杂物、泥水和钢筋预埋件上的灰浆、油污等清除干净,模板内不得积水6.2.2 混凝土浇
25、筑应连续进行；因故中断时，允许间歇时间应符合现行行业标准水运工程混凝土施工规范(JTS202)的有关规定。6.2.3 混凝土浇筑过程中，应避免混凝土产生离析。混凝土自高处倾落时，其自由倾落高度不宜大于2m6.2.4 大体积混凝土浇筑前，混凝上入模温度应满足设计要求和现行行业标准学水运工程大体积混凝上温度裂缝控制技术规程(JTS2()21)的有关规定。6.3 湖!土养护6.3.1 混凝土养护方案或养护制度应根据环境条件、结构或构件、原材料、混凝土性能要求等制定。6.3.2 混凝土浇筑完毕后应及时发豌，终凝后应及时养护。养护方法应根据构件外形选定，宜采用洒水、土工布置盖浇水、包裹塑料薄膜等潮湿养护
26、或喷涂养护液保湿养护。日平均温度低于5C时，不宜采用洒水养护，6.3.3 凝上养护时，应记录每天的最高、最低气温和天气变化情况，并形成养护记录.6.3.4 采用塑料薄膜养护时应覆盖严密.并应检查塑料薄膜的完整情况和保湿效果,有损坏时应及时修补“6.3.5 钢筋混凝土和预应力混凝上不出采用海水养护6.3.6 大体积混凝土的养护应通过热工计算,确定其保温和降温措施.并宜通过设置测温孔或埋设热电偶等方法测定混凝土内部和表面温度，温差应满足设计要求.设计无要求时温差不宜大于25T6.3.7 采用潮湿养护时机制砂混凝土的养护时间应适当延长，并不得低于IId7机制砂混凝土质量检验7.1 一般规定7.1.
27、1 机制砂混凝土质量检验应在施工前、施工过程中和施工后分别进行7.1.2 机制砂混凝土质量检脸应包括原材料、混凝土拌合物性能和硬化混凝土性能7.2 原材料检改1.1 .1机制砂质量检验应符合第4堂的有关规定。7.22 水泥、粉煤灰、粒化高炉矿渣粉、硅灰、粗骨料、外加剂和拌和用水等原材料进场应具有检验报告等质量证明文件，并应现场抽样检验。材料现场检验的抽样原则和检验内容应符合现行行业标准6水运工程质量检验标准(JTS257)和水运工程混凝上施工规范(JTS202)的有关规定。7.3 康验7.3.1 机制砂混凝土生产和施工中宜在浇筑地点检验混凝土拌合物性能；混凝土拌合物从搅拌结束至浇筑入模时间不大
28、F15min时，可在拌制地点取样检测.7.3.2 混凝土拌合物坍落度和扩展度检验频率应符合下列规定。1.1.1 .1每Io(M3连续浇筑相同配合比的混凝土应至少检验1次，一个台班相同配合比的混凝十.不足100m3时应至少检验1次。1.1.2 连续浇筑大于100om3时，超过100Om3的混凝土，每20OnP取样不得少于1次.7.3.3 有抗冻要求的混凝土拌合物含气量测定每台班不应少于1次。7.3.4 有温控要求的混凝土浇筑温度监测频率每台班不应少于2次。7.3.5 机制砂混凝土拌合物性能检验方法应符合现行行业标准水运工程混凝十.试验检测技术规范CnS，T236)的行关规定。7.3.6 混凝上拌
29、合物性能实测他应满足下列要求：U)明落度与设计值的允许偏差为20三;(2)坍落扩展度与设计值的允许偏差为30三:(3)当坍落度、坍落扩展度、含气量设计值为某数值区间时，实测值满足规定区间的要求：(力混凝土温度的实测值不高于设计值。目次3本规定(29)4机制砂质量控制(32)4.1 一般规定(32)4.2 机制砂技术指标(32)5机制合比tt(35)5.1 一般规定(35)5.2 配合比设计方法(35)6机制砂湖1土生产和*T(36)6.1混生产与运输(36)6.3混凝土养护(36)7机制XJR*检*(37)7.1一般规定(37)3基本规定3.0.1机制砂的质量与生产设备密切相关。机制砂生产的主
30、要破碎设备包括颗式破碎机、阅徒式破碎机、反击式破碎机、冲击式破碎机及棒磨机等。通常粗碎使用颗式破碎机，中碎根据母岩岩性、产量、粒形要求不同选用反击式破碎机、圆徒式破碎机或蛆合使用：制砂选用冲击式破碎机，水源丰富时选用棒擀机：整形通常与制砂同步，或单独整形，单独整形时采用冲击破碎机。筛分设备包括网振动筛分机、直线振动筛分机、圆筒筛分机。圆振动筛分机和直线振动筛分机一般需要配置方孔筛网，圆筒筛分机一般配置圆孔筛网，选择合适的筛网尺寸并调试振动筛角度对机制砂的细度模数进行控制通过水洗、风选或收尘系统调整机制砂的石粉含量，并根据具体情况选择适宜的洗砂机、收尘器或选粉设备，水洗法优先采用斗轮式洗砂机，安
31、装细砂回收装置，并配备不少于3级的料浆沉淀池。通过调研，砂石联产干法制砂、单独干法制砂、湖法制砂生产设备技术参数见表3.1、表3.2、表3.3。整1M三RiftT三ftMmite三tt*MttW生产环节设曾透抒双法与M科技术杂数给内振动喂件机条形峰长度不小于21.n.值条何即不小干30m机碎颗式破碎机iMIIR110rn3501111.最大出科粒径30Onn-I(XhIn中评式破碎机进料粒t30QnnIDOff1.i显攵出料粒径1001.n5dm反击式破评机SiWM1.格式破碎机进料粒桧100nn-50m,最大出料粒在SOnnIftm反击式破评机制砂立式冲击破碎机进料粘径1.&mO.HWf5m
32、0舞分阅舞动箭2层及以匕蹄网.循网直径不大于5w除尘布袋式除尘捂控制扬尘及机制砂石由含JR在合格的国嗔海系统嚓啸能调整方向及喷衣M大小，健达到保密驿尘的“曲运输皮带运输机皮帝富唆50QTn=150Qn,密封运输廊道枇41.平型J%W9f1.yM用王/TM1X小AKi我生产环节设备选择设分与M科技术卷数给科卧式搬动喂料机明位进料fit为设计产盘的130,进料粒径小于IMn立式振动喂料机明位进料4为设计产出的1皿进料粒径小于2011制砂卧式卧式冲击破碎机进料粒径小于4而，出料粒径5imQ立式立式冲击破碎机进料粒径小于2011n.出冷粒径ScrJO续表3.2生产环节没i选择设法。材料技术舂数筛分卧式
33、In振动彷2环及以上箭四.称明直徒不大于5(n立式空气维细度模KtfI动控制在0.2之内除尘布袋式除尘器控制扬尘及机M砂布Kr含*在合格范Hi喷淋系统崎端袋调耕方向及啮水赫大小,他达到保湖降的H的运输皮带运输机皮带宽吱SOOmT1.SOMd密封运给应道整3曲副砂主要生产生产环节iSiiff技术要求蛤料板式嗖料机,条式嘤料机振动喂料机翁影饰长度不小T徐条间即不小丁12Qm租W我式破碎机进科校在350面100Onn,出料粒径100rui300n中碎网雄式破碎机、反击式破碎机进料粒径100rm300nn,出料粒彼511r11011n制砂及整形冲击式破碎机、棒磨机进料粒桧5wrT5tmH1.料粒竹Ot
34、fr茹分W1.奏功徐分机、振动用分机2层及以上环网,徐11f不大于5闵透水性土中水落碗酸根寓于浓度SO.3-kg)水中BW城(P1.1.tt)水中侵蚀性二氧化般浓段O(n1.)水中旬阳/15000A.04.53000海U加遇水性I眼;巡行I栩力,如透水性*指粒I和粘性I；表中与环境作用等级相对应的Jft酸根浓血所对应的环境条件为混交的环物当长期浸没于地表或地下水中无干湿交替时.可按衣中的作用等级降低J级：当油怅1察梅处于1透水土体中时,土中的能傲根博公木中铁离仁水中侵坟性军化耽水的1.ff的作用等汲可按相战的等atRFtU级；对含有较高浓慢M部的地下水或上体.可不取独考电Ifi酸盐的作用：前水压条件F应提而相血的环境作用等级2级；当水中储酸根SSr含拉大于KMDmg1.1.土中破微根离广含/大于QOOOmgks城PH值小FI时.能凝土财久性设计应经过专门找骏论证.3.
免费区
