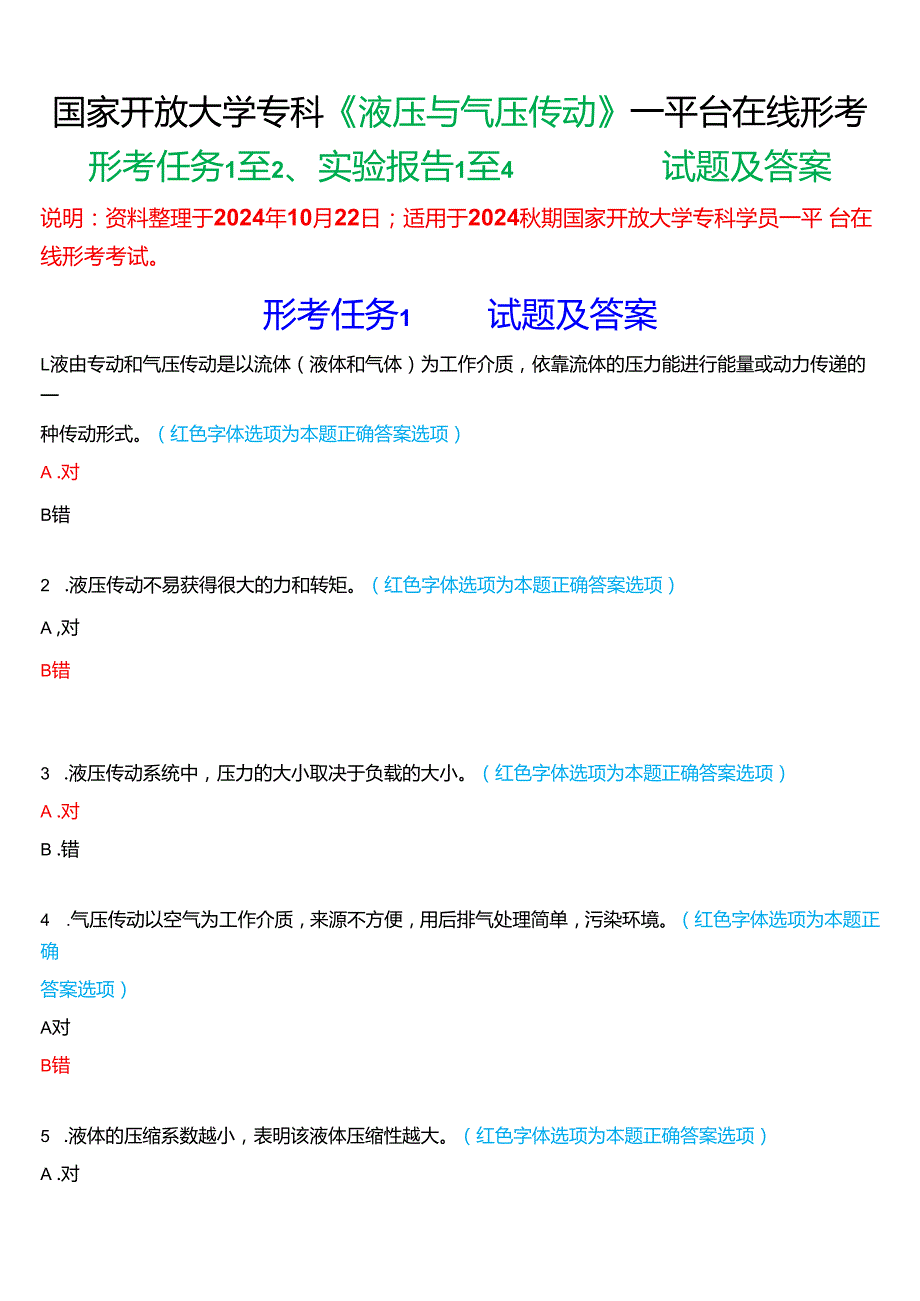

2024期国家开放大学专科《液压与气压传动》一平台在线形考(形考任务+实验报告)试题及答案.docx

1、国家开放大学专科液压与气压传动一平台在线形考形考任务1至2、实验报告1至4试题及答案说明：资料整理于2024年10月22日；适用于2024秋期国家开放大学专科学员一平 台在线形考考试。形考任务1试题及答案L液由专动和气压传动是以流体（液体和气体）为工作介质，依靠流体的压力能进行能量或动力传递的一种传动形式。（红色字体选项为本题正确答案选项）A .对B错2 .液压传动不易获得很大的力和转矩。（红色字体选项为本题正确答案选项）A ,对B错3 .液压传动系统中，压力的大小取决于负载的大小。（红色字体选项为本题正确答案选项）A .对B .错4 .气压传动以空气为工作介质，来源不方便，用后排气处理简单，

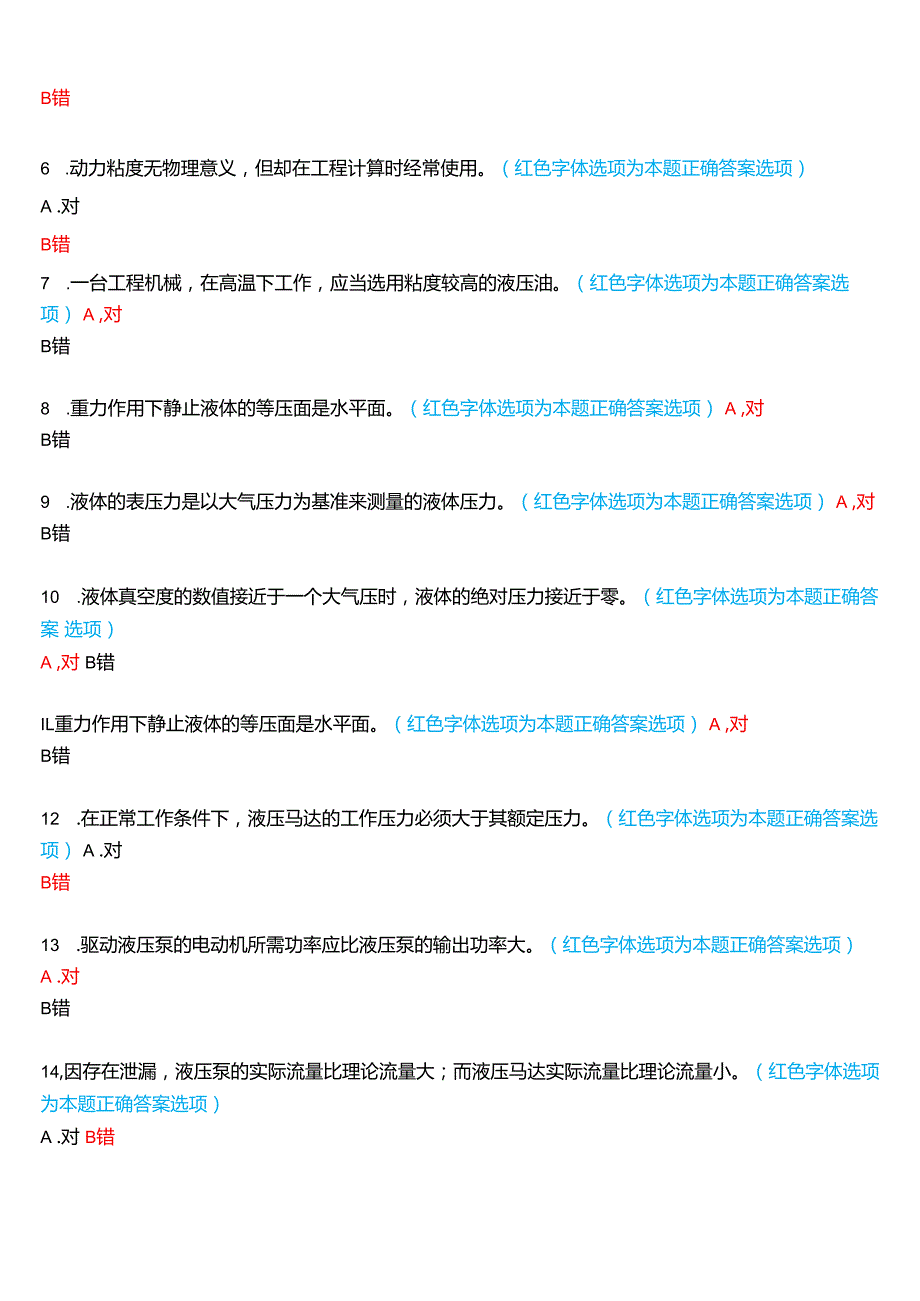

2、污染环境。（红色字体选项为本题正确答案选项）A对B错5 .液体的压缩系数越小，表明该液体压缩性越大。（红色字体选项为本题正确答案选项）A .对B错6 .动力粘度无物理意义，但却在工程计算时经常使用。（红色字体选项为本题正确答案选项）A .对B错7 .一台工程机械，在高温下工作，应当选用粘度较高的液压油。（红色字体选项为本题正确答案选项） A ,对B错8 .重力作用下静止液体的等压面是水平面。（红色字体选项为本题正确答案选项） A ,对B错9 .液体的表压力是以大气压力为基准来测量的液体压力。（红色字体选项为本题正确答案选项） A ,对B错10 .液体真空度的数值接近于一个大气压时，液体的绝对压

3、力接近于零。（红色字体选项为本题正确答案 选项）A ,对 B错IL重力作用下静止液体的等压面是水平面。（红色字体选项为本题正确答案选项） A ,对B错12 .在正常工作条件下，液压马达的工作压力必须大于其额定压力。（红色字体选项为本题正确答案选项） A .对B错13 .驱动液压泵的电动机所需功率应比液压泵的输出功率大。（红色字体选项为本题正确答案选项） A .对B错14,因存在泄漏，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。（红色字体选项 为本题正确答案选项）A .对 B错15 .同类型的液压泵和液压马达虽然具有同样的结构要素，但两者的工作情况不同，因此，一般液压马 达和液

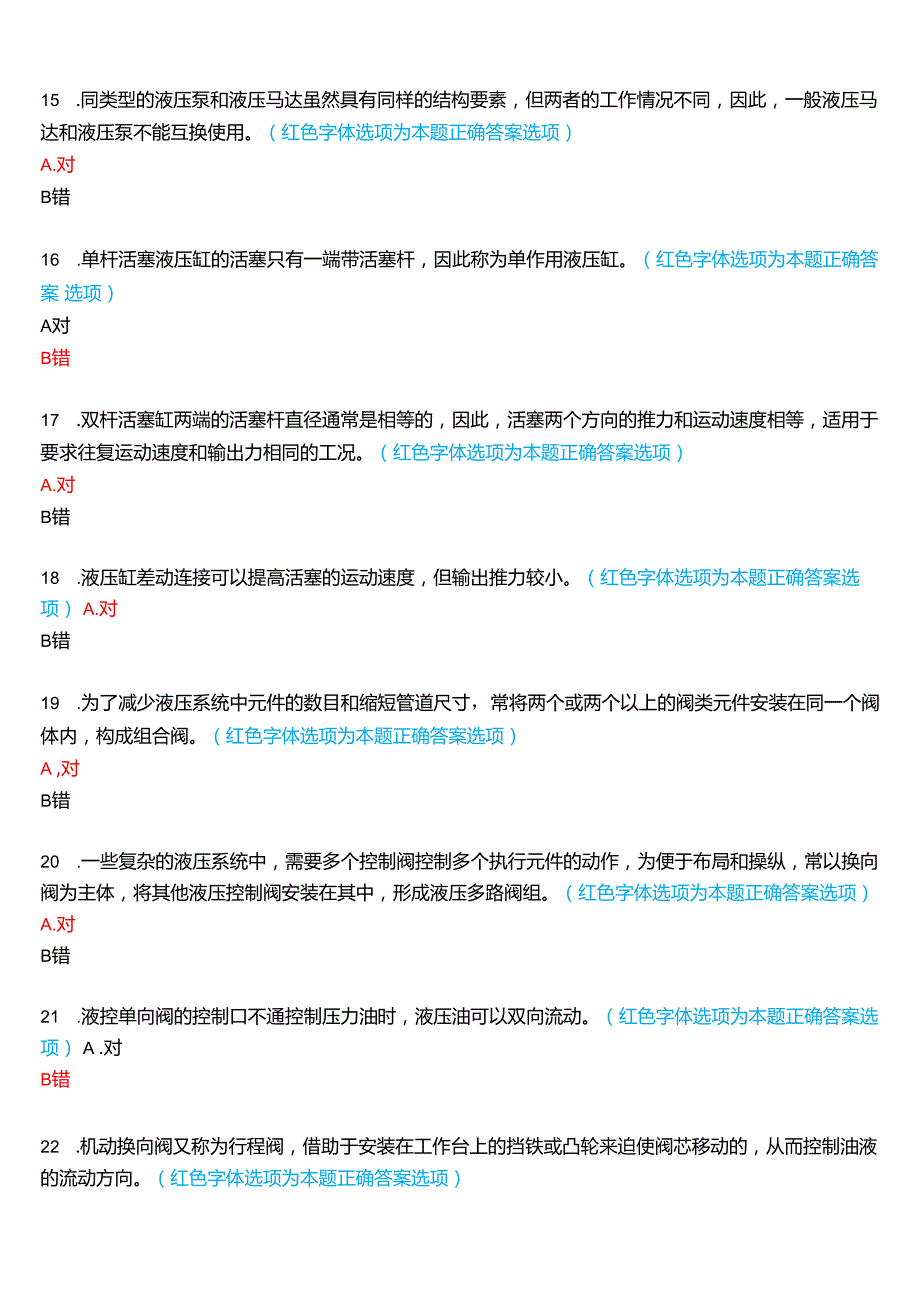

4、压泵不能互换使用。（红色字体选项为本题正确答案选项）A.对B错16 .单杆活塞液压缸的活塞只有一端带活塞杆，因此称为单作用液压缸。（红色字体选项为本题正确答案 选项）A对B错17 .双杆活塞缸两端的活塞杆直径通常是相等的，因此，活塞两个方向的推力和运动速度相等，适用于 要求往复运动速度和输出力相同的工况。（红色字体选项为本题正确答案选项）A.对B错18 .液压缸差动连接可以提高活塞的运动速度，但输出推力较小。（红色字体选项为本题正确答案选项） A.对B错19 .为了减少液压系统中元件的数目和缩短管道尺寸，常将两个或两个以上的阀类元件安装在同一个阀 体内，构成组合阀。（红色字体选项为本题正确答案

5、选项）A ,对B错20 .一些复杂的液压系统中，需要多个控制阀控制多个执行元件的动作，为便于布局和操纵，常以换向 阀为主体，将其他液压控制阀安装在其中，形成液压多路阀组。（红色字体选项为本题正确答案选项） A.对B错21 .液控单向阀的控制口不通控制压力油时，液压油可以双向流动。（红色字体选项为本题正确答案选项） A .对B错22 .机动换向阀又称为行程阀，借助于安装在工作台上的挡铁或凸轮来迫使阀芯移动的，从而控制油液 的流动方向。（红色字体选项为本题正确答案选项）A ,对B错23 .溢流阀阀芯随着压力变动而移动，常态下阀口是常开的，进、出油口相通。（红色字体选项为本题正 确答案选项）A .对

6、B错24 .先导式溢流阀的远程控制口可以使系统实现远程调压或使系统卸荷。（红色字体选项为本题正确答案 选项）A .对B错25 .不工作时，减压阀的阀口是常闭的，进、出油口不相通。（红色字体选项为本题正确答案选项）A .对B错26 .不工作时，顺序阀的阀口是常闭的，进、出油口不相通。（红色字体选项为本题正确答案选项）A .对B错27 .顺序阀是液控电开关，以压力作为信号去驱动电器开关。（红色字体选项为本题正确答案选项）A.对B错28 .液压系统各工作点的压力可通过压力表观测，选用压力表时系统的最高压力为量程的3/4比较合理。 （红色字体选项为本题正确答案选项）A .对B错29 .不允许直接在流量

7、计测量管的前、后端安装阀门、弯头等极大改变流体流态的部件。（红色字体选项 为本题正确答案选项）A .对B错30 .纸芯式过滤器比烧结式过滤器的耐压高。（红色字体选项为本题正确答案选项）A .对B错3：L通常，泵的吸油口装精滤油器，出油口装粗滤油器。（红色字体选项为本题正确答案选项）A .对B错32,蓄能器是压力容器，搬运和装卸时应先将充气阀打开，排出充入气体，以免因振动或碰撞发生事故。 （红色字体选项为本题正确答案选项）A ,对B错33 .由空气压缩机产生的压缩空气，可直接用于气压系统。（红色字体选项为本题正确答案选项）A .对B错34 .油水分离器主要采用撞击、离心等方法使压缩空气中凝聚的水

8、分、油分等杂质从压缩空气中分离出 来，使压缩空气得到初步净化。（红色字体选项为本题正确答案选项）A .对B错3 5.缓冲气缸的活塞在接近行程终端前，借助排气受阻，使背腔形成一定的压力反作用在活塞上，使气 缸的运行速度降低。（红色字体选项为本题正确答案选项）A .对B错36 .手指气缸用于实现各种抓取功能，是气动机械手的关键部件。（红色字体选项为本题正确答案选项） A ,对B错37 .气动回路必须设排气管道。（红色字体选项为本题正确答案选项）A .对B错38 .换向阀的排气口不安装消声器。（红色字体选项为本题正确答案选项）A .对B错39,与液压执行元件相比，气动执行元件的运动速度快，工作压力低

9、适用于低输出力的场合。（红色字 体选项为本题正确答案选项）A ,对B错40.气压系统中的速度控制回路只能采用单向节流阀来调节气缸进、排气管路的流量，从而控制气缸的 速度。（红色字体选项为本题正确答案选项）A .对B错4：L在液压传动中，工作液体不起（红色字体选项为本题正确答案选项）的作用。A ,升温B ,传递动力C ,传递速度D ,润滑液压元件42 .空气压缩机属于（红色字体选项为本题正确答案选项）。A.能源装置B .能源装置C.控制调节装置D ,辅助装置43,下列选项中，对液压油正确的要求是（红色字体选项为本题正确答案选项）。A粘度大B ,腐蚀性高C.杂质少D.闪点和燃点低44.液体流动时

10、若液体中任一点处的（红色字体选项为本题正确答案选项）称为恒定流动。A ,压力不随时间变化B.密度不随时间变化C.速度不随时间变化D.压力、速度和密度不随时间变化45 .流量连续性方程是（红色字体选项为本题正确答案选项）在流体力学中的表达形式。A.能量守恒定律B .动量定理C.质量守恒定律D.万有引力定律46 .伯努利方程是能量守恒定律在流体力学中的一种表示形式，理想液体的伯努利方程中没有（红色字体 选项为本题正确答案选项）。A动能B.势能C .热能D.压力能47.油液在等径直管中流动时因摩擦所而产生的压力损失是（红色字体选项为本题正确答案选项）。A.沿程压力损失B.局部压力损失C.容积损失D

11、 ,流量损失48.液压泵是靠密封容积的变化来吸压油的，故称（红色字体选项为本题正确答案选项）。A.离心泵B.转子泵C .容积式泵D.真空泵49 .齿轮泵的泄漏有多条途径，其中最严重的是（红色字体选项为本题正确答案选项）。A轴向间隙B彳空向间隙C.啮合处D卸荷槽50 .外啮合齿轮泵的特点有（红色字体选项为本题正确答案选项）。A.结构紧凑、流量调节方便B.价格低廉、工作可靠C.噪声小、输油量均匀D,对油液污染不敏感、泄漏小，主要用于高压系统5L单作用叶片泵（红色字体选项为本题正确答案选项）。A .可以变量B .对油液污染不敏感C .不能变量D.噪音高52 .高压系统宜采用（红色字体选项为本题正确答

12、案选项）。A.齿轮泵B.叶片泵C.柱塞泵D .高压叶片泵53 .单杆活塞缸采用差动连接方式，其有效工作面积为（红色字体选项为本题正确答案选项）。A.无杆腔面积B .有杆腔面积C.活塞杆面积D .活塞面积54 .可输出回转运动的液压缸是（红色字体选项为本题正确答案选项）。A.摆动缸B.柱塞缸C .齿条活塞缸D.伸缩缸55 .相同结构尺寸、流量和压力下，双叶片摆动缸的输出转矩是单叶片摆动缸的（红色字体选项为本题正 确答案选项）。A.1/4B.1/2C.2倍D.4倍56 .在换向阀中，与液压系统油路相连通的油口数称为（红色字体选项为本题正确答案选项）。 A通B .位 C潞 D.阀57 .若某三位换向

13、阀的阀芯在中间位置时，液压缸的两腔与回油连通，系统不卸载，则此阀的滑阀机能 为（红色字体选项为本题正确答案选项）OAQ型 BP型 C.H型 D.Y型58 .若某三位换向阀中位机能中，各油口全封闭，系统不卸荷，则此阀的滑阀机能为（红色字体选项为本 题正确答案选项）。AH型 BP型 CQ型 D.Y型59 .当液压系统中某一分支的油路压力需低于主油路的压力时，应在该油路中安装（红色字体选项为本题 正确答案选项）。A.溢流阀 B .顺序阀 C.减压阀 D.节流阀60 .对压力继电器叙述不正确的是：（红色字体选项为本题正确答案选项）。A压力继电器是将压力信号转换成电信号的电液控制元件B .压力继电器实质

14、上是一个液压控制开关C .改变弹簧的压缩量可以调节流量D.JS力继电器是靠液汪力和弹簧力的平衡来工作的61 .与节流阀相比较，调速阀的显著特点是（红色字体选项为本题正确答案选项）。A .调节范围大B .结构简单，成本低C.流量稳定性好D最小压差的限制较小62 .以下哪项不是蓄能器在液压系统中的功用？（红色字体选项为本题正确答案选项）A.短期大量供油B ,系统保压C ,应急能源D.增加冲击压力63 .以下哪项不是油箱在液压系统中的功用？（红色字体选项为本题正确答案选项）A .储存液压系统所需的足够油液。B.散发油液中的热量。C ,沉淀油液的杂质和促进油液中的气体分离消除泡沫。D.吸收压力冲击和压

15、力脉动。64 ,滤油器能够滤除杂质颗粒的公称尺寸称（红色字体选项为本题正确答案选项）。A .过滤效率B ,过滤精度C.过滤比D ,过滤范围65 .下图所示的调压回路，图中各溢流阀的调整压力为PP2P3P4 ,那么回路能实现（红色字体选项为 本题正确答案选项）调压。A.一级 B二级 C .三级 D .四级66 .有两个调整压力分别为5MPa和IOMPa的溢流阀并联在液压泵的出口，泵的出口压力为（红色字体 选项为本题正确答案选项）。A.5MPaB.10MPaC.15MPaD.20MPa67 .（红色字体选项为本题正确答案选项）回路效率较高，且速度稳定性好。A.节流调速B.容积调速C.容积节流调速D

16、 ,无法确定68.气动系统使用（红色字体选项为本题正确答案选项）是为了使各种气动元件得到润滑，其安装位置应尽 可能靠近使用端。A ,后冷却器B.油水分离器C.干燥器D.油雾器69 .气动三联件的连接顺序是（红色字体选项为本题正确答案选项）。A油雾器一气压表一减压阀B ,分水过滤器一减压阀一油雾器C .分水过滤器-油雾器一减压阀D .减压阀一气压表一油雾器70 .当a或b孔都没有输入信号时，S 口才有输入信号的逻辑元件是（红色字体选项为本题正确答案选 项）。A与门B.或非门C ,或门D与非门形考任务2 试题及答案L下图所示圆管，管中液体由左向右流动，管中通流断面的直径分别为CfL = 200 m

17、m和Q = 100 mm , 如果通过通流断面1的平均流速1/1=1.5ms ,求通过通流断面2的平均流速1%、M1Q.OP PLL_J解：通过通流断面：的流量=V1 4 = 1.5 X”= 00471 /s因此，通过同流断面2的平均流速=3 = 0- 047 = 6 m-可胆I 2 J2.某液压泵的工作压力p=8MPa ,转速/7=950rmin ,泵的排量l30mlr,容积效率八,总效率。求：（1）泵的输出功率；（2）驱动该泵的电动机功率。解：(I)液压泵的理论流量= = 30 X 950 = 28. 5 Z/min泄露流量 Ag = %。-%) = 28.5(1 - 0. 95) = 1

18、 425 Z/min实际流量。=0. - A。= 28. 5 - L 425 = 27. 075 Z/min泵的愉出功率= 8 X 10 27. 075 10% = 3. 6吹，。2)驱动该泵的电动机功率E=4 = 驾 =4. 0.93,叶片泵转速/7= 15OOrmin ,输出压力6.3MPa时输出流量为53Lmin ,测得泵轴消耗功率为7kW , 当泵空载时，输出流量为56Lmin ,求该泵的容积效率和总效率。解：叶片泵空载时可认为无泄漏，空载时的输出流量即为理论流量gt56Lmn=933l(Hm3s,实际流量53L in=S.83104m5 s该泵的容积效率% =-=: 1，: = 0

19、 946Qz 9. 33 1。7液压泵的愉出功率，=Pg = 6.3 X 10 X 8. 83 IoY = 5.565Rr总效率为： = = 用”=0. 7954.某液压马达排量!A200mlr,总效率7=0.75 ,机械效率如=0.9。当马达转速为5OOrmin时，求实 际输入马达的流量?解： 液压马达的容积效率%=第=鬻 =0. 8334皿a XfL口、+仍、+,500 60 200 KT?/头随俞入液压马达的流量。=C 0”= 2 Usv0.8335,单杆活塞式液压缸缸筒内径为。=9Omm ,活塞杆直径为d= 60mmo下图所示差动连接时，若输入 液压缸的油液流量为g=50Lmin ,

20、求活塞的运动速度回。解：假设该缸的容积效率%=1,则活塞的运动速度U2 = = 吵 X 1 = 141. 5428 dman = 236 mm/s4 一 4： 90 10 Y f 60 X 10 Y6.如图所示液压泵驱动两个液压缸串联工作。已知两缸结构尺寸相同，无杆腔面积/11 = 100cm2 ,有杆 腔面积/2=80cm2 ,负载力Q = F2. = IOOOON ,液压泵输出流量q= 25Lmin ,不计损失，求泵的输 出压力及两液压缸的运动速度。解：求解液压缸腔内压力和速度的途彳为1常是对液压缸的活塞曲授力分析，歹此两个滑压缸的受力平衡方程，其中左侧液压缸的受力平匍方程为M =4+右侧

21、液压缸有杆腔的回油路通过两位四通换问询与;螭相通，即有杆腔的油液压力为O,所以活塞的受 力平衡方程为P/ = 4Q)又由于左便械压缸的有杆腔与右侧液压缸的无杆腔相通,即4 = Pi(3)式、式(2)、式联立求解得幺4 =今4 +4E F1= IOOOON,则有二41。XlL+ 8。； IL 10000 = . 8 X 10 = 1. 8%4(100 IO-4)左fl液压缸活塞的运动速度为g = 25 X 10a60 截图(AIt + A)I1 4 IOOXIOT 1Ll根据流体动力学的连续性方程，左侧港压缸有杆腔抖湿的;由液流量等于右IW潜压缸无杆腔的涌入演量，即4 =。,4,故右侧淹压缸活塞

22、的运动速度为丛=型经生丝= 0.0336M 2 4100 X10*7,下图所示的液压回路中，已知液压缸的面积A1 = A3 = 100cr2 , /2二/4二50cr2 ,节流阀2上的压 降夕r = 0.2MPa ,单向阀4的开启压力pK = 0.15MPao当负载G = I400ON , 2 = 4250N ,两个液压 缸的活塞向右运动，且速度稳定不变。试求：(I)As Bs C各点的压力;若液压缸速度IzL = 3.5cms , k2 = 4cms ,求各液压缸的输入 流量。解 （1）计夏A、B、C各点的压力列出缸1的力平衡方程 进油压力即为C点压力一回油压力为零 故有% . 4 = 4巴

23、一巴=APrPA = Pe + pr = 1. 4 + 0. 2 = 1. 6pa列出缸2的力平衡方程,进油压力即为B点压力回油压力为单向阀的开启压力= pA +4PAF20.15 X 10e X 50 X l(i + 4250 CUMQPIr= 2 = -： = vlfra34loo X Ilr(2浒篁输入流量q=t4 = 3.5 IO-2 100 XloT = 3. 5 X IoT mis = 21/min02= 4 10a IOO XIoY= 4 X IOY m3s = 24Zmin8 .下图（红色字体选项为本题正确答案选项）、（红色字体选项为本题正确答案选项）示回路的参数相同， 液压缸

24、有杆腔面积=50cm2 ,负载凡=IOoOON ,溢流阀的调定压力为5MPao图（红色字体选项为本 题正确答案选项）中减压阀和图（红色字体选项为本题正确答案选项）中顺序阀的调定压力均为3MPao试 分别确定此两回路在活塞匀速运动时和活塞向右运动到终点停止时As B两处的压力。Ib3MPa解 P1 = FJA = 10000/0.05 = HtPa所以图（a）回路在活蹇运动时A、B两处的压力为2MPa、2MPa：活塞运动到终点停止时A、B两处的 压力 5MPa. 3MPa.所以图（b回路在活塞运动时A、B两处的压力为3MPa、2MPa；活宴运动到终点停止时A、B两处的 压力 SMPas 5MPa

25、r9 .图示回油节流调速液压回路，动作循环为快进一工进一快退一停止。试读懂液压系统图， 写出图中所示的液压元件1-7的名称，并完成液压系统电磁铁动作顺序表。（电磁铁通电时，在空格中记 + 号；反之，断电记-号）写出图中所示的液压元件1-7的名称1. (1)2. (2)3. (3)4. (4)5. (5)6. (6)7. (7)完成液压系统电磁铁动作顺序表电磁铁动作1YA2YA3YA快进(9)(10)工进 (11)(12)(13)快退(14)(15)-停止(16)(17)-完形填空题(1)A液压泵B.调速阀C ,三位四通电磁阀D ,单杆活塞液压缸E ,液控单向阀F.溢流阀G .二位三通电磁阀(2

26、)A液压泵B.调速阀C ,三位四通电磁阀D .单杆活塞液压缸E .液控单向阀F.溢流阀G ,二位三通电磁阀(3)A.;仅压泵B.调速阀C.三位四通电磁阀D .单杆活塞液压缸E .液控单向阀E溢流阀G .二位三通电磁阀(4)A.液压泵B.调速阀C ,三位四通电磁阀 D.单杆活塞液压缸E .液控单向阀F.溢流阀G ,二位三通电磁阀 (5)A.液压泵B.调速阀C.三位四通电磁阀D .单杆活塞液压缸E.液控单向阀E溢流阀G .二位三通电磁阀 A.液压泵B.调速阀C .三位四通电磁阀D.单杆活塞液压缸 E ,液控单向阀F.溢流阀G .二位三通电磁阀(7)A液压泵B.调速阀C .三位四通电磁阀D ,单杆活

27、塞液压缸E ,液控单向阀F.溢流阀G .二位三通电磁阀(8)A.+B.-(9)A.+B.-(10)A.+B.-(H)A.+B.-(12)A.+B.-(13)A.+B.-(14)A.+B.-(15)A.+B.-(16)A.+B.-(17)A.+B.-(1) A(2) F(3) C(4) G(5) B(6) E(7) D(8) A(9) B(IO) A(Il) A(12) B(13) B(14) B(15) A(16) B(17) B10.图示液压系统，动作循环为快进一工进一快退一停止。请写出图中所示的液压元件1-6的名称，并 根据此回路的工作原理，填写电磁铁动作表。(电磁铁通电时，在空格中记 +

28、 号；反之，断电记-写出图中所示的液压元件1-6的名称L Q) 2. (2) 3. 4. 5. 6.根据此回路的工作原理，填写电磁铁动作表电磁铁动作 1YA2YA3YA 快进(7)(9)工进(10)(11)(12)快退(13)(14)-停止(15Q6)-(1)A .二位三通电磁阀B.液压泵C.滤油器D.溢流阀E.调速阀F ,三位五通电磁阀(2)A .二位三通电磁阀B.液压泵C.滤油器D.溢流阀E.调速阀F .三位五通电磁阀(3)A .二位三通电磁阀B.液压泵C.滤油器D.溢流阀E.调速阀F ,三位五通电磁阀 (4)A .二位三通电磁阀B.液压泵C.滤油器D.溢流阀E.调速阀F ,三位五通电磁阀

29、 (5)A .二位三通电磁阀B.液压泵C.滤油器D.溢流阀E.调速阀F ,三位五通电磁阀(6)A.二位三通电磁阀B.液压泵C.滤油器D.溢流阀E.调速阀F .三位五通电磁阀(7)A.+B.-(8)A.+B.-(9)A.+B.-(10)A.+B.-(H)A.+B.-(12)A.+B.-(13)A.+B.-(14)A.+B.-(15)A.+B.-(16)A.+B.-(1) C(2) B(3) D(4) F(5) A(6) E(7) A(8) B(9) B(IO) A(Il) B(12) A(13) B(14) A(15) B(16) BIL某机床进给回路如下图所示，它可以实现快进一工进一快退一停止

30、的工作循环。写出图中所示的液 压元件1-6的名称，并根据此回路的工作原理，填写电磁铁动作表。(电磁铁通电时，在空格中记 + 号；反之，断电记-号)写出图中所示的液压元件1-6的名称1.(1)2.(2)3.(3)4.(4)5.(5)6.(6)根据此回路的工作原理，填写电磁铁动作表电磁铁动作IYA2YA3YA快进(9) 工进 (10)(11)(12)快退(13)(14)-停止(15)(16)-(1)A溢流阀B ,单杆活塞液压缸C .三位五通电磁阀D.调速阀E.液压泵F .二位二通电磁阀(2)A溢流阀B ,单杆活塞液压缸C .三位五通电磁阀D.调速阀E.液压泵F ,二位二通电磁阀(3)A溢流阀B ,

31、单杆活塞液压缸C .三位五通电磁阀D.调速阀E.液压泵F .二位二通电磁阀 (4)A.溢流阀B ,单杆活塞液压缸 C .三位五通电磁阀 D.调速阀E.液压泵F .二位二通电磁阀 (5)A.溢流阀B ,单杆活塞液压缸 C .三位五通电磁阀 D.调速阀E.液压泵F .二位二通电磁阀(6)A溢流阀B ,单杆活塞液压缸 C .三位五通电磁阀 D.调速阀E.液压泵F.二位二通电磁阀(7)A.+B.-(8)A.+B.-(9)A.+B.-a (9)a (s) (iz)a ()a (乙DS () (o) (6)a (8) (z) (9)d (S用(Iz)Zl () (乙() -,g +,(9T)-,g +,

32、ST)-,g +, (IZD-,g +, ()-,g +, (乙1)-,g +, (TT)-,g +,实验报告1答案姓 名：学 号：得 分：教师签名：液压与气压传动一观察并分析液压传动系统的组成实验报告一、实验目的(1)观察驱动工作台的液压传动系统的工作过程；(2)分析液压传动系统的组成，指出各液压元件的名称；(3)能够说明动力元件、执行元件、控制元件和辅助元件在机构中的作用。二、实验内容(主要对元件或系统的描述)下图为驱动工作台的液压传动系统，通过转换换向阀手柄，改变油路的方向，实现液压缸活塞杆驱动的 工作台运动的方向。它由油箱、滤油器、液压泵、溢流阀、压力计、节流阀、换向阀、液压缸以及连

33、接 这些元件的油管、接头组成。图机床工作台液压系统图1驱动工作台的液压缸2一换向阀3压力表4一溢流阀5液压泵6一滤油器7油箱三、主要实验步骤（认识性实验略）解析:液压缸换向阀溢流阀液压泵0X压力表油箱、LLJ四、实验/H吉（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由动力 元件、执行元件、控制元件和辅助元件四个主要部分来组成，此外还需要传动介质液压油实验报告2答案姓 名：学 号：得 分：教师签名：液压与气压传动一 齿轮泵的拆装实验一、实验目的(1)正确选取拆装工具;(2)齿轮泵主要零件分析；

34、3)掌握齿轮泵的拆卸步骤；(4)掌握齿轮泵的组装步骤。二、实验内容(主要对元件或系统的描述)掌握外啮合齿轮泵的结构和工作原理，进而正确地进行实验操作三、主要实验步骤(认识性实验略)1 .按次序选择不同的元件，拆卸齿轮泵。(1)切断电动机电源，并在电气控制箱上打好设备检修，严禁合闸的警告牌。(2)旋开排出口上的螺塞，将管系及泵内的油液放出，然后拆下吸、排管路。(3)用内六角扳手将输出轴侧的端盖螺丝拧松，并取出螺丝。(4)沿端盖与本体的结合面处将端盖撬松，将端盖板拆下。(5)将主、从动齿轮取出。2,按次序选择不同的元件，组装齿轮泵。(1)将啮合良好的主、从动齿轮两轴装入左侧(非输出轴侧)端盖的轴

35、承中，切不可装反。(2)上右侧端盖，上紧螺丝，拧紧时应边拧边转动主动轴，并对称拧紧，以保证端面间隙均匀一致。(3)装复联轴节，将电动机装好，对好联轴节，调整同轴度，保证转动灵活。(4)泵与吸排管系接妥。四、实验吆吉(实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等)L齿轮泵的拆装注意事项：(1)掌握齿轮泵的工作原理和结构后再实施拆装。拆装时对应图纸拆卸。(2)尽可能地将拆装下来的零件按拆装顺序摆放，以防弄乱和丢失。2 .实验室实验中齿轮泵拆装不同于虚拟实验的地方如下：(1)实际拆装中要注意液压元件的防止污染。液压元件一旦被污染，将会带来一系列故障隐患。零件污染后，应用煤油清洗或

36、绸子擦拭，切勿用棉纱擦拭。(2)拆卸弹簧部件，注意防止弹簧部件的蹦丢；拆卸油封部件，注意使其不受损伤。实验报告3答案姓 名：学 号：得 分：教师签名：液压与气压传动一活塞缸拆装分析实验报告一、实验目的(1)正确选取拆装工具;(2)活塞式液压缸主要零件分析；(3)掌握液压缸的拆卸和装配步骤； (4)通过对活塞式液压缸结构的认知，进一步理解其工作原理。二、实验内容(主要对元件或系统的描述)1一耳环；2、9一锁紧螺母；3一缸盖；4导向套及密封圈；5活塞杆；6缸体；7活塞及密封圈；8O型密封圈；10一缸底工具准备：橡胶锤一把 密封圈拆装工具一套铜棒一根汽油若干固定扳手和活动扳手各一把液压油若干三、主要

37、实验步骤(认识性实验略)工具准备：橡胶锤一把 密封圈拆装工具一套铜棒一根汽油若干固定扳手和活动扳手各一把液压油若干活塞缸的拆卸：取下耳环Io用活动扳手取下锁紧螺母2o取下缸盖3o用橡胶锤和铜棒使缸体6和缸底10与活塞杆5及其上附件分离。从活塞杆5上取下导向套4 ,并用密封圈拆装工具从导向套上拆下密封圈。用活动扳手取下锁紧螺母9o用橡胶锤和铜棒从活塞杆上轻轻敲出活塞7 ,取出活塞上密封圈等。用密封圈拆装工具从活塞杆上拆下O型密封圈。(2)活塞缸结构特点的观察：注意观察导向套、活塞、缸体的相互连接关系。注意观察液压缸的各密封部位，观察不同类型的密封圈，了解其密封机理。(3)活塞缸的组装顺序与拆卸顺

38、序相反，装配时应注意以下事项：用汽油清洗各零部件。装配活塞和活塞杆时，注意各密封圈不得被损伤。四、实验小结(实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等) 液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。液压缸一般是带动质量较大的部件运动，有时运动速度较快，当活塞运动到液压缸两端时，将与端 部发生冲击，产生噪声，严重时引起有关机件的损坏。为减少冲击，加装缓冲装置。为了避免活塞运动到行程终点时撞击缸盖、产生噪音、影响活塞运动精度甚至损坏机件，常在液压 缸两端设置缓冲装置姓 名：学 号：得 分：教师签名：实验报告4答案液压与气压传动一溢流阀的拆装实验报

39、告一、实验目的(1)正确选取拆装工具;(2)先导式溢流阀主要零件分析；(3)掌握溢流阀的拆卸和装配步骤；(4)通过对先导式溢流阀结构的认知，进一步理解其工作原理。 二、实验内容(主要对元件或系统的描述)4阀盖；2一主阀芯;3一主阀弹簧;5一阀座;6一先导阀芯；7一调压弹簧;8调压杆；9一锁紧螺母；10一调节 螺母密封。密封是液压元件解决泄漏问题最主要的手段。密封不良将产生外泄漏，或者使内泄漏超差， 从而引起压力降低，速度减小，容积效率低和场地污染等问题。密封过度虽然防止了泄漏，但会造成密 封部分磨损加剧，寿命降低，功耗加大等不良效果。构型式分类滑阀 滑阀为间隙密封，阀芯与阀口存在一定的密封长度

40、锥阀 锥阀阀芯半锥角一般为12 20。，阀口关闭时为线密封，密封性能好且动作灵敏。球阀性能与锥阀相同。根据用途不同分类压力控制阀用来控制和调节液压系统液流压力的阀类，如溢流阀、减压阀、顺 序阀等。流量控制阀用来控制和调节液压系统液流流量的阀类，如节流阀、调速阀、分流集流阀、比例流量阀等。方向控制阀用来控制和改变液压系统液流方向的阀类，如单向阀、液控单向阀、换向阀等。根据控制方式不同分类定值或开关控制阀比例控制阀伺服控制阀数字控制阀根据安装连接形式不同分类管式连接板式连接插装式叠加式三、主要实验步骤(认识性实验略)L溢流阀的拆装步骤(1)拆下调节螺母10。(2)用扳手拧下4个内六角螺钉，使阀体

41、与阀座5分离，取出弹簧3和7o(3)用工具将闷盖1和4拧出，取出阀芯2和6o(4)清洗。在装配过程中，液压元件零部件的清洗对保证装配质量和延长元件的使用寿命均有重要意义。 密封件和精密件污染后装配，会引起液压元件的磨损加剧，甚至卡死造成重大事故。为了使元件、辅件 发挥令人满意的工作性能，达到预期的使用寿命，在装配前必须进行仔细的清洗。(5)按拆卸的相反顺序进行装配。2 .溢流阀装配过程需注意的事项：(1)拆下的零件应按次序摆放，不应落地、划伤、锈蚀等。(2)拆、装螺栓组时应对角依次拧松或拧紧。(3)需顶出零件时，应使用铜棒适度击打，切忌用钢铁棒。(4)装配前必须将全部零件仔细清洗、凉干，切忌用
