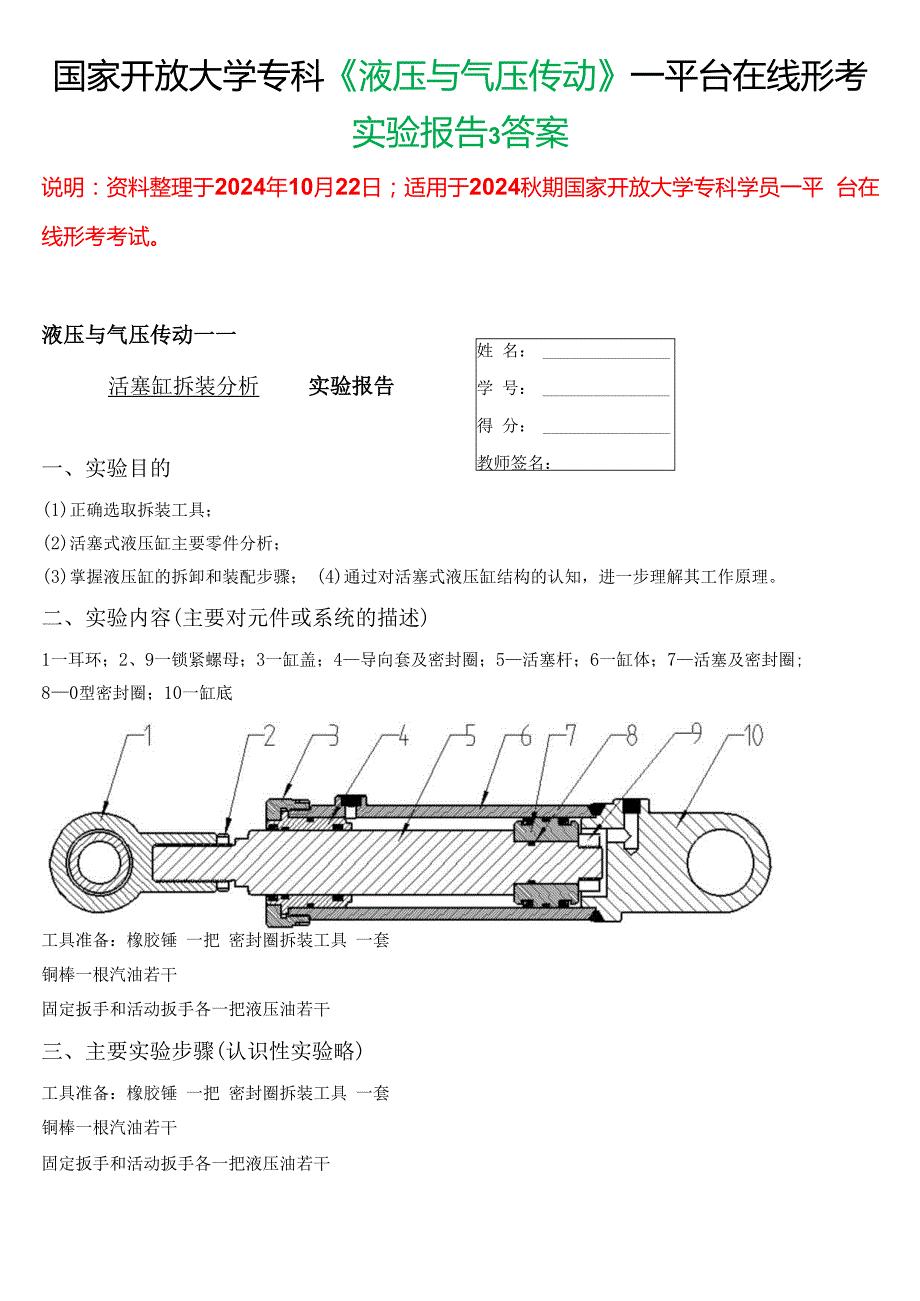

1、国家开放大学专科液压与气压传动一平台在线形考实验报告3答案说明：资料整理于2024年10月22日；适用于2024秋期国家开放大学专科学员一平 台在线形考考试。姓 名：学 号：得 分：教师签名：液压与气压传动一一活塞缸拆装分析实验报告一、实验目的(1)正确选取拆装工具；(2)活塞式液压缸主要零件分析；(3)掌握液压缸的拆卸和装配步骤； (4)通过对活塞式液压缸结构的认知，进一步理解其工作原理。二、实验内容(主要对元件或系统的描述)1一耳环；2、9一锁紧螺母；3一缸盖；4导向套及密封圈；5活塞杆；6一缸体；7活塞及密封圈;80型密封圈；10一缸底工具准备：橡胶锤 一把 密封圈拆装工具 一套铜棒一根

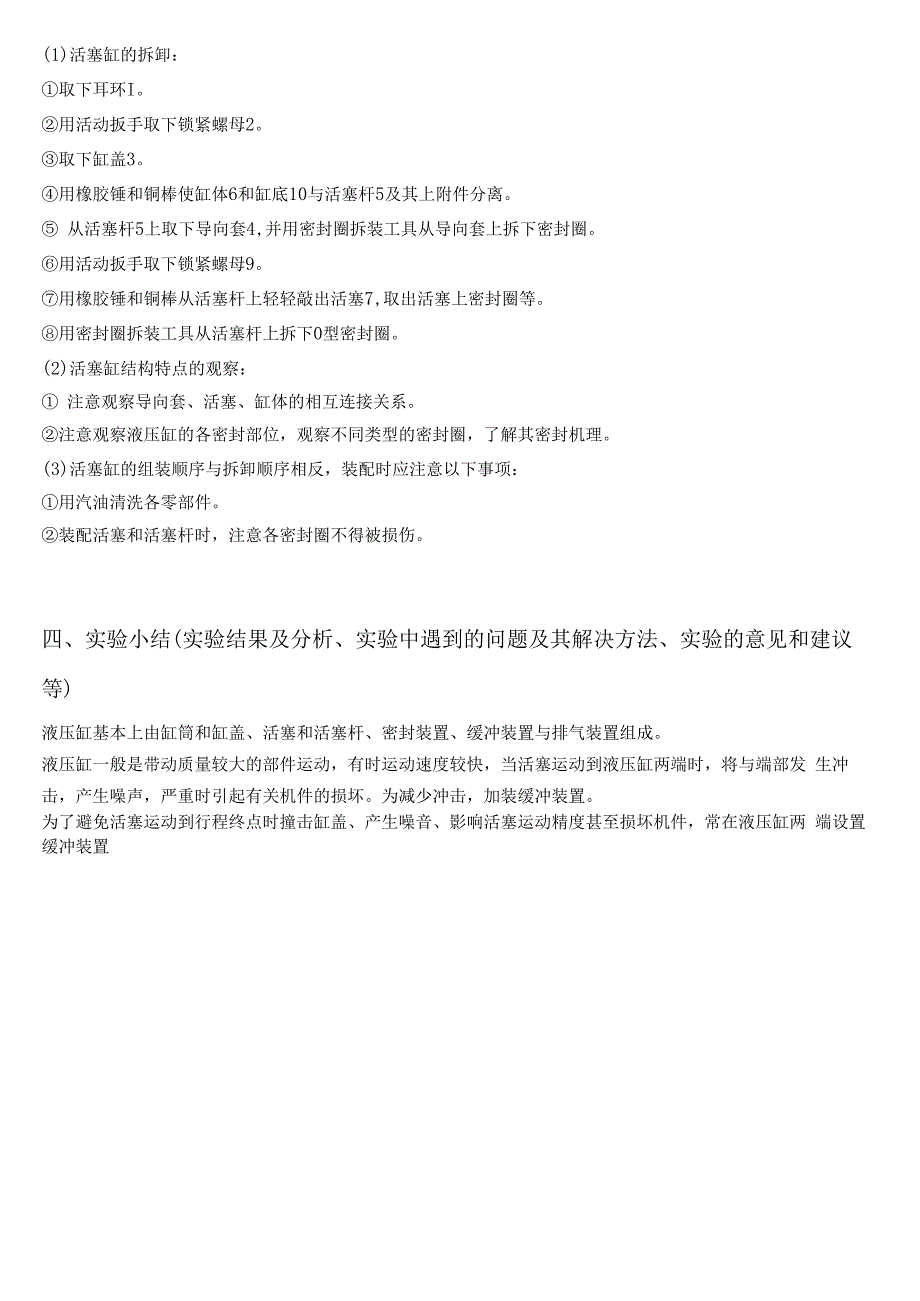

2、汽油若干固定扳手和活动扳手各一把液压油若干三、主要实验步骤(认识性实验略)工具准备：橡胶锤 一把 密封圈拆装工具 一套铜棒一根汽油若干固定扳手和活动扳手各一把液压油若干(1)活塞缸的拆卸：取下耳环I。用活动扳手取下锁紧螺母2。取下缸盖3。用橡胶锤和铜棒使缸体6和缸底10与活塞杆5及其上附件分离。 从活塞杆5上取下导向套4,并用密封圈拆装工具从导向套上拆下密封圈。用活动扳手取下锁紧螺母9。用橡胶锤和铜棒从活塞杆上轻轻敲出活塞7,取出活塞上密封圈等。用密封圈拆装工具从活塞杆上拆下0型密封圈。(2)活塞缸结构特点的观察： 注意观察导向套、活塞、缸体的相互连接关系。注意观察液压缸的各密封部位，观察不同类型的密封圈，了解其密封机理。(3)活塞缸的组装顺序与拆卸顺序相反，装配时应注意以下事项：用汽油清洗各零部件。装配活塞和活塞杆时，注意各密封圈不得被损伤。四、实验小结(实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等)液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。液压缸一般是带动质量较大的部件运动，有时运动速度较快，当活塞运动到液压缸两端时，将与端部发 生冲击，产生噪声，严重时引起有关机件的损坏。为减少冲击，加装缓冲装置。为了避免活塞运动到行程终点时撞击缸盖、产生噪音、影响活塞运动精度甚至损坏机件，常在液压缸两 端设置缓冲装置
