1、广东省人民医院惠福分院冷却塔更换电机及填料项目需求书一、项目概述1、项目范围：惠福分院主楼4楼冷却塔更换电机及填料项目2、项目简介：广东省人民医院惠福分院安装于主楼4楼的中央空调系统冷却塔为1台4模块组合方形横流式玻璃钢冷却塔，冷却塔品牌：马利，型号：SC-200LX4（单模块冷却水量：200m3h）o冷却塔填料粘结脏物多且有些填料局部出现破损，严重影响冷却水的散热效果，需进行更换；水塔底盘老化存在脆裂风险，及局部渗漏，需整体进行加固补漏；1#冷却塔排风电机已损坏需要进行更换；1#冷却塔的自动补水浮球阀已损坏需进行同步更换；1#冷却塔上部供水支管有一段管路已严重腐蚀,进行同步更换。以保证中央空
2、调系统的正常运行。二、设备参数项目内容序号项目名称项目特征单位数量1冷却塔填料L规格:2.99m*0.93m,适合马利品牌、型号SC-200LX4冷却塔。2 .材质：PVC3 .数量：290片/台（仅供参考）4 .厚度要求：厚度20.3mm5 .密度要求：1.44gcm3台12水塔玻璃钢底盘增强糊衬补漏及加固1 .名称:水塔底盘补漏及加固2 .材料品种:双酚不饱和聚树脂、玻璃纤维编织毡3 .工艺要求:基面打磨除锈除垢及清洁；刮涂树脂一遍；玻璃纤维棉毡铺衬第一层;刮涂树脂层厚1.5mm;玻璃纤维棉毡铺衬第二层；刮涂树脂层厚L5mm。4 .质量要求：糊称厚度3mm以上，玻璃纤维棉毡厚Imm5 .其

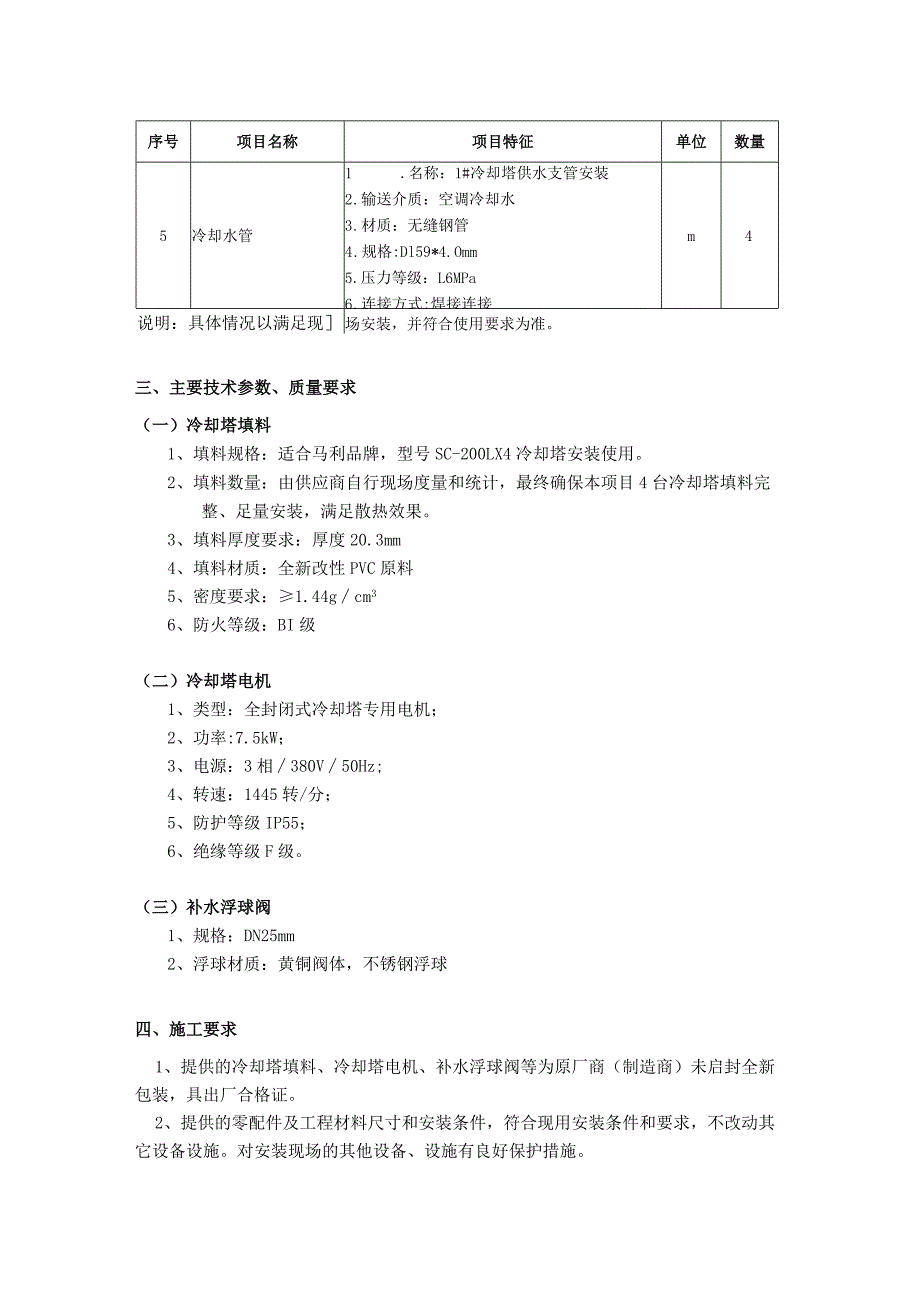

3、他:树脂容重为L15kg升m2603冷却塔电机L规格:功率：7.5KW、电源：380V、转速:1445转/分台14补水浮球阀L型号:DN252.材质：黄铜阀体，不锈钢浮球个1序号项目名称项目特征单位数量5冷却水管1 .名称：1#冷却塔供水支管安装2 .输送介质：空调冷却水3 .材质：无缝钢管4 .规格:Dl59*4.Omm5 .压力等级：L6MPa6 .连接方式:焊接连接m4说明：具体情况以满足现场安装，并符合使用要求为准。三、主要技术参数、质量要求（一）冷却塔填料1、填料规格：适合马利品牌，型号SC-200LX4冷却塔安装使用。2、填料数量：由供应商自行现场度量和统计，最终确保本项目4台冷却
4、塔填料完整、足量安装，满足散热效果。3、填料厚度要求：厚度20.3mm4、填料材质：全新改性PVC原料5、密度要求：1.44gcm36、防火等级：BI级（二）冷却塔电机1、类型：全封闭式冷却塔专用电机；2、功率:7.5kW；3、电源：3相380V50Hz;4、转速：1445转/分；5、防护等级IP55；6、绝缘等级F级。（三）补水浮球阀1、规格：DN25mm2、浮球材质：黄铜阀体，不锈钢浮球四、施工要求1、提供的冷却塔填料、冷却塔电机、补水浮球阀等为原厂商（制造商）未启封全新包装，具出厂合格证。2、提供的零配件及工程材料尺寸和安装条件，符合现用安装条件和要求，不改动其它设备设施。对安装现场的其

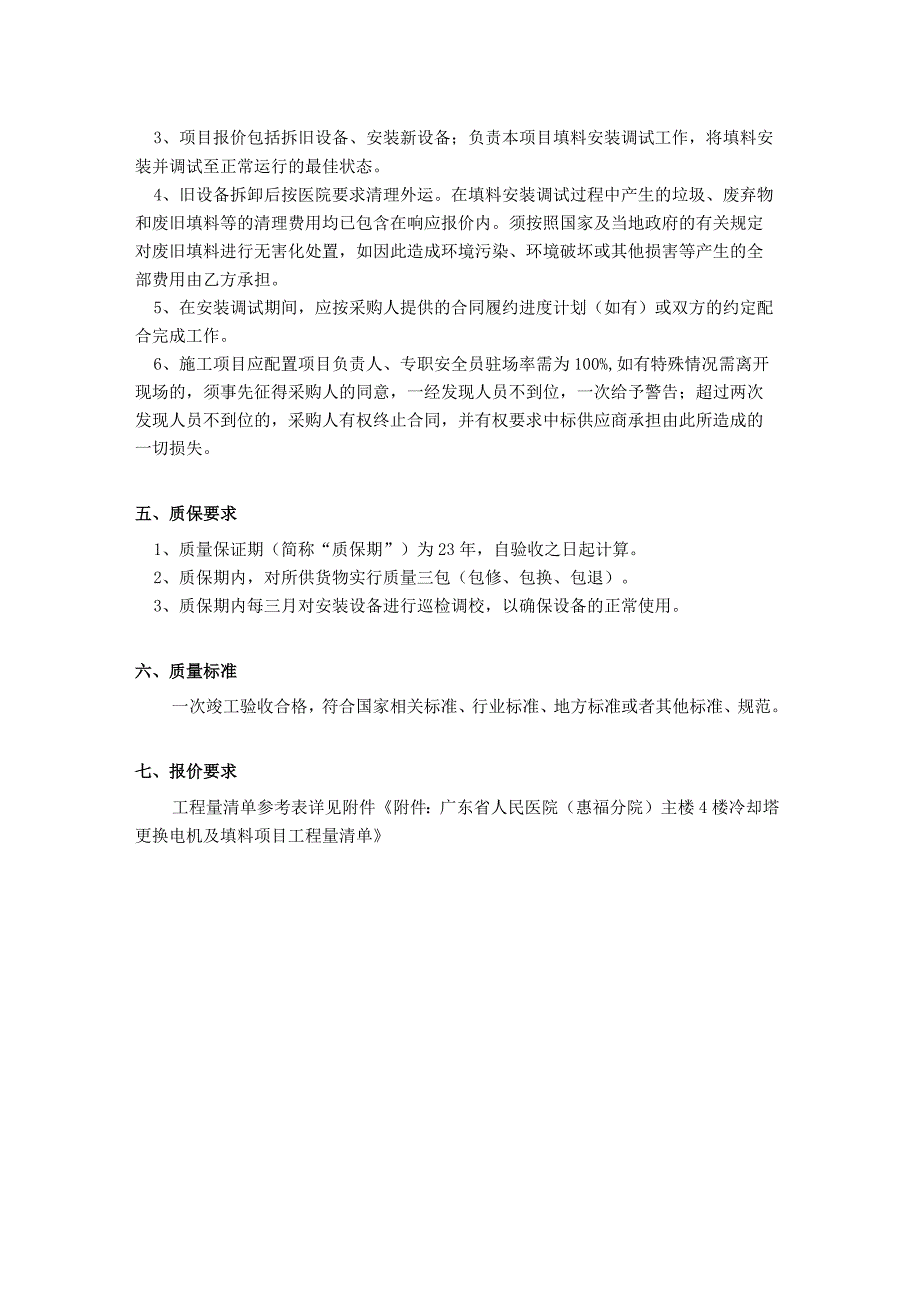

5、他设备、设施有良好保护措施。3、项目报价包括拆旧设备、安装新设备；负责本项目填料安装调试工作，将填料安装并调试至正常运行的最佳状态。4、旧设备拆卸后按医院要求清理外运。在填料安装调试过程中产生的垃圾、废弃物和废旧填料等的清理费用均已包含在响应报价内。须按照国家及当地政府的有关规定对废旧填料进行无害化处置，如因此造成环境污染、环境破坏或其他损害等产生的全部费用由乙方承担。5、在安装调试期间，应按采购人提供的合同履约进度计划（如有）或双方的约定配合完成工作。6、施工项目应配置项目负责人、专职安全员驻场率需为100%,如有特殊情况需离开现场的，须事先征得采购人的同意，一经发现人员不到位，一次给予警告；超过两次发现人员不到位的，采购人有权终止合同，并有权要求中标供应商承担由此所造成的一切损失。五、质保要求1、质量保证期（简称“质保期”）为23年，自验收之日起计算。2、质保期内，对所供货物实行质量三包（包修、包换、包退）。3、质保期内每三月对安装设备进行巡检调校，以确保设备的正常使用。六、质量标准一次竣工验收合格，符合国家相关标准、行业标准、地方标准或者其他标准、规范。七、报价要求工程量清单参考表详见附件附件：广东省人民医院（惠福分院）主楼4楼冷却塔更换电机及填料项目工程量清单
