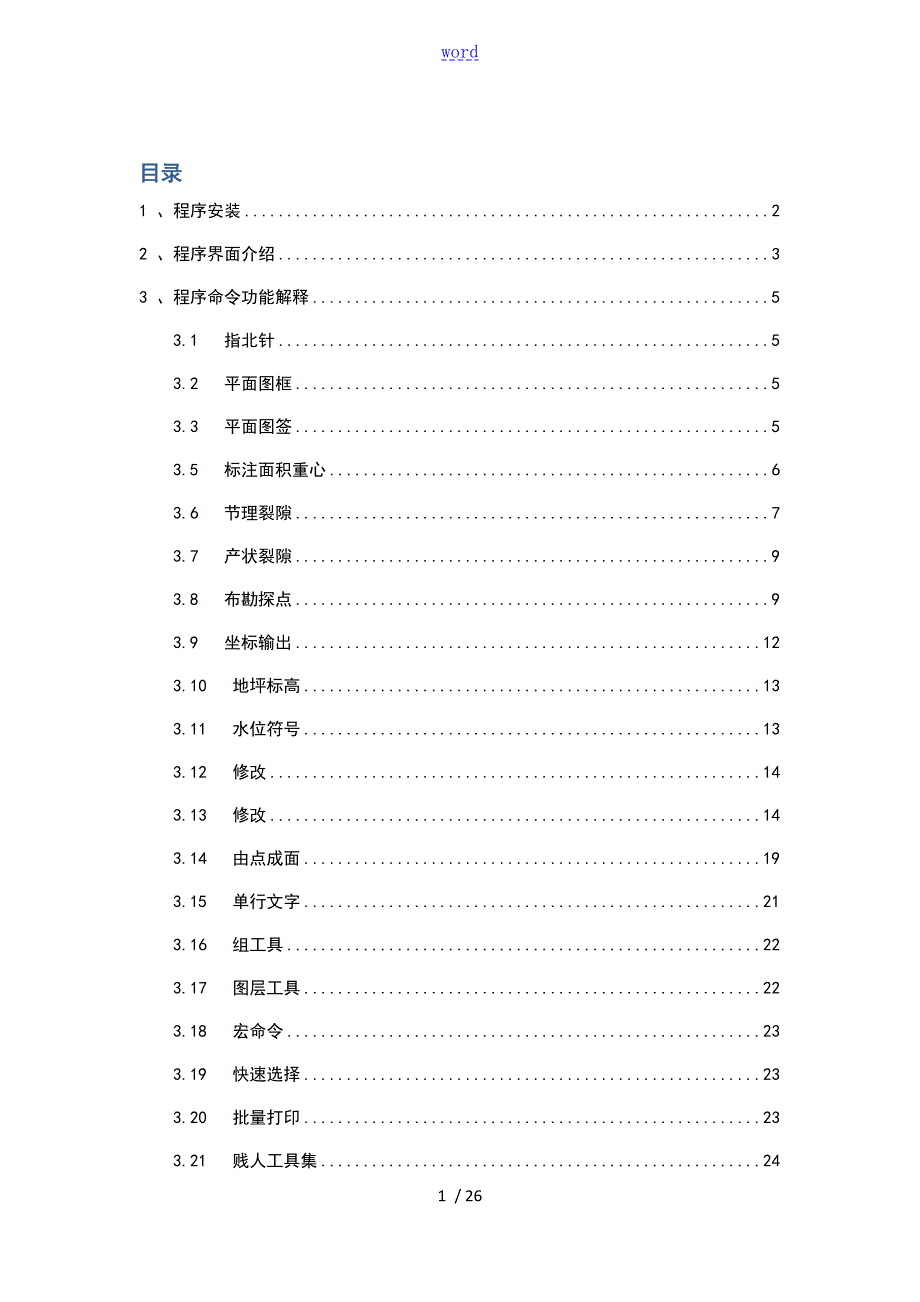

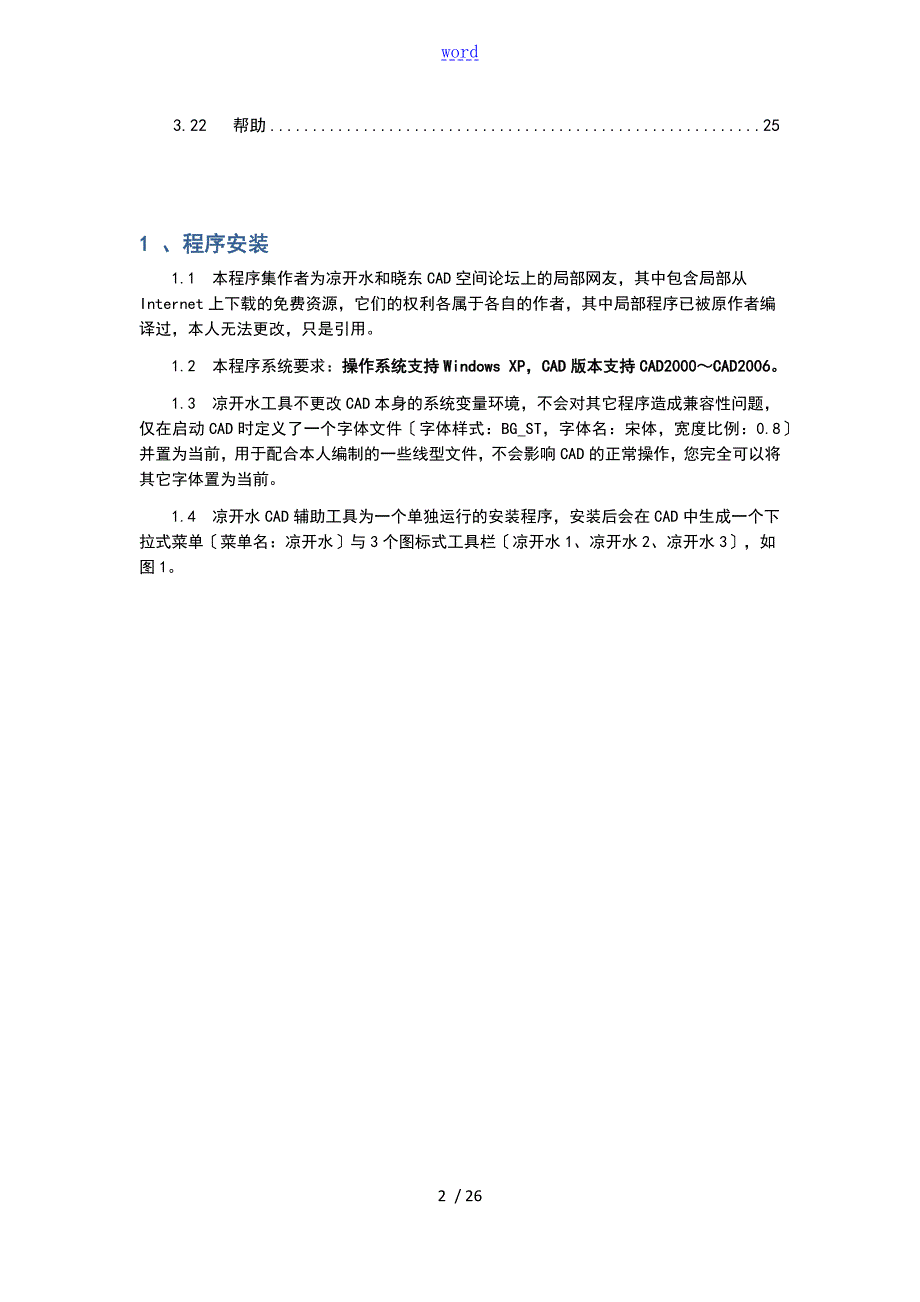

1、word目录1 、程序安装22 、程序界面介绍33 、程序命令功能解释53.1 指北针53.2 平面图框53.3 平面图签53.5 标注面积重心63.6 节理裂隙73.7 产状裂隙93.8 布勘探点93.9 坐标输出123.10 地坪标高133.11 水位符号133.12 修改143.13 修改143.14 由点成面193.15 单行文字213.16 组工具223.17 图层工具223.18 宏命令233.19 快速选择233.20 批量打印233.21 贱人工具集243.22 帮助251 、程序安装1.1本程序集作者为凉开水和晓东CAD空间论坛上的局部网友，其中包含局部从Internet上下
2、载的免费资源，它们的权利各属于各自的作者，其中局部程序已被原作者编译过，本人无法更改，只是引用。1.2本程序系统要求：操作系统支持Windows XP，CAD版本支持CAD2000CAD2006。1.3凉开水工具不更改CAD本身的系统变量环境，不会对其它程序造成兼容性问题，仅在启动CAD时定义了一个字体文件字体样式：BG_ST，字体名：宋体，宽度比例：0.8并置为当前，用于配合本人编制的一些线型文件，不会影响CAD的正常操作，您完全可以将其它字体置为当前。1.4凉开水CAD辅助工具为一个单独运行的安装程序，安装后会在CAD中生成一个下拉式菜单菜单名：凉开水与3个图标式工具栏凉开水1、凉开水2、

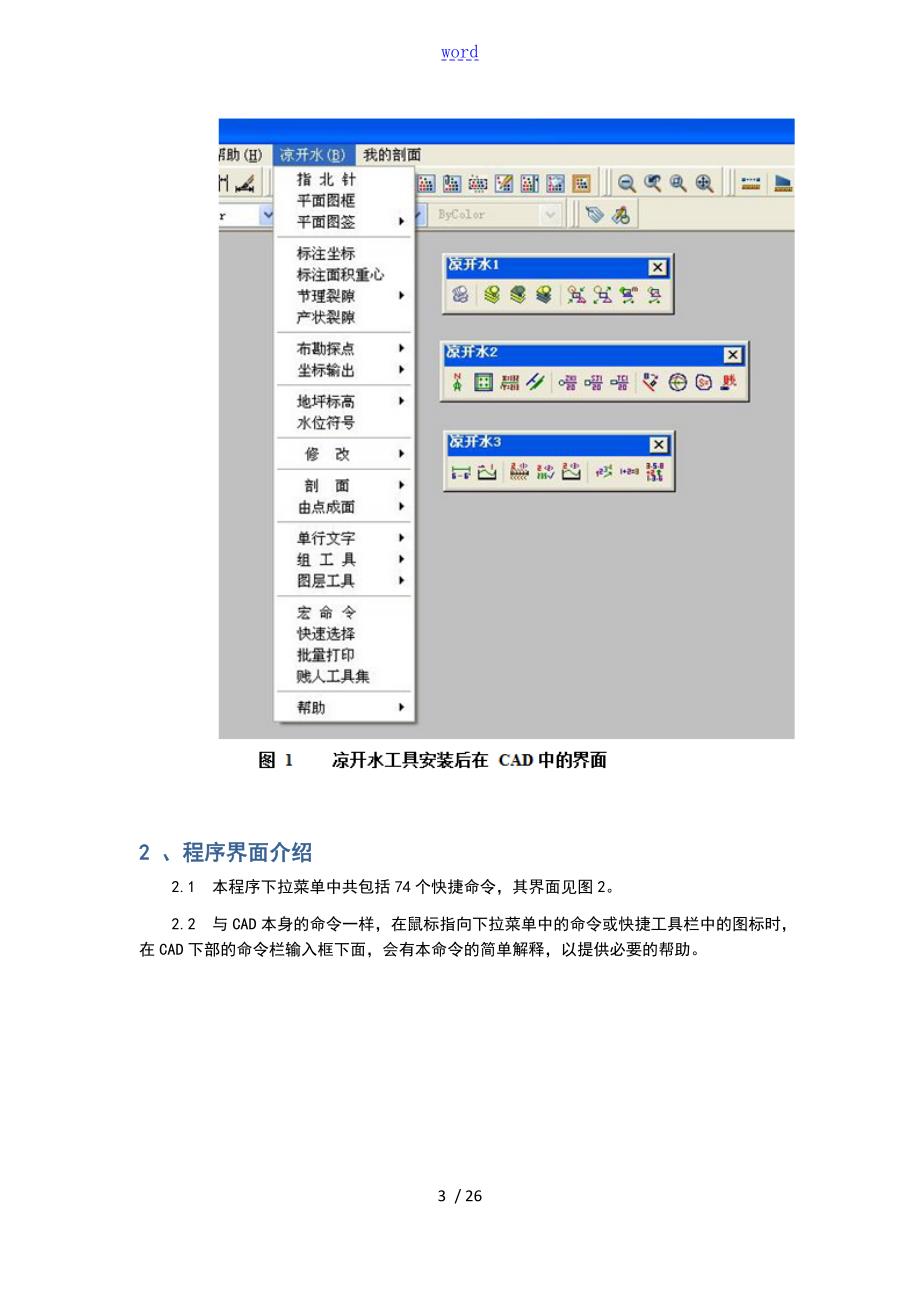

3、凉开水3，如图1。2 、程序界面介绍2.1本程序下拉菜单中共包括74个快捷命令，其界面见图2。2.2与CAD本身的命令一样，在鼠标指向下拉菜单中的命令或快捷工具栏中的图标时，在CAD下部的命令栏输入框下面，会有本命令的简单解释，以提供必要的帮助。2.3在使用过切剖面2的命令后，会在CAD中生成一个新的下拉菜单菜单名：我的剖面，菜单内包含4个命令因为程序是别人编制的，且经过编译，我无法更改，其等同于凉开水下的切剖面图2中的命令，如图3。2.4为使用方便，将其中使用频率较高本人的习惯的27个快捷命令做成了3个图标式工具栏，其中凉开水1包括8个、凉开水2中包含11个、凉开水3中包含8个，如图4。3
4、程序命令功能解释3.1 指北针工具栏图标：在平面图中指定位置处画指北针符号。输入比例：对插入的符号按此比例进展缩放。会生成一个“图框_TQ的图层，并置为当前层3.2 平面图框工具栏图标 ：在平面图中按指定的两个角点绘制标准平面图图框。会生成一个“图框_XY的图层，并置为当前层，绘制时注意如下几点：在CAD中平面图当前显示的比例应为1:1000状态；平面图的实际位置，应与其实际坐标位置一致；要求输入的图纸比例，为你要绘制的平面图成图比例。3.3 平面图签：在平面图中指定点处插入责任栏图签一般放在平面图的右下角，输入比例：对插入的图签按此比例进展缩放，会生成一个“图框_TQ的图层。共有四种：岩土
5、工程勘察图签；岩土工程治理设计图签；地质灾害勘查、评估、监测图签；地质灾害治理设计图签。3.5 标注面积重心工具栏图标：测量封闭图形区域的面积与重心，用十字线标注重心位置，并在重心位置附近写上面积数据本程序编制的主要目的，是在地质灾害勘查时，用于测量滑坡条块的面积与危岩体的重心。使用本命令应注意以下几点：测量区应为封闭区域，且在窗口显示X围内；封闭区域为相对独立，区域内不能有其它图元。3.6 节理裂隙：包含4个命令。3.6.1 赤平投影工具栏图标：输入结构面产状，自动生成结构面赤平极射投影图会生成一个“结构面的图层，并置为当前层。注意角度不能为小数，生成的大圆半径为 25mm 。3.6.2 圆
6、弧交点角度：在生成的结构在赤平极射投影图中，点选两个圆弧的交点至圆心，可测量出这两个结构面交线的产状。注意应为本程序生成的结构面赤平极射投影图。3.6.3 走向玫瑰花图：从文本文件 .txt 中读入测量的裂隙产状数据，自动生成裂隙走向玫瑰花图会生成一个“结构面的图层，并置为当前层。注意：文本文件 .txt 的格式为：每条裂隙的产状数据为一行，倾向倾角间留一个空格，为纯数字，不能带有角度符号。按规X要求的正规方法作出的裂隙统计数据，作出的玫瑰花图才有意义。3.6.4 裂隙极点图：从文本文件 .txt 中读入测量的裂隙产状数据，自动生成裂隙走向玫瑰花图会生成一个“结构面的图层，并置为当前层。注意：
7、文本文件 .txt 的格式为与走向玫瑰花图要求一样：每条裂隙的产状数据为一行，倾向倾角间留一个空格，为纯数字，不能带有角度符号。本来想最终做成裂隙等密度图的，目前还没做成。3.7 产状裂隙工具栏图标：输入产状数据在平面图指定位置处自动标注岩层产状与裂隙产状。输入比例：对插入的符号与字体按此比例进展缩放，会生成一个“产状的图层，并置为当前层。3.8 布勘探点：包含9个命令。输入比例：对插入的符号与字体按此比例进展缩放，会生成一个“勘探点的图层，并置为当前层。3.8.1 方案布孔工具栏图标：勘察方案布置钻探工作阶段，在平面图中指定点处按顺序布设钻孔，钻孔标注内容为：孔号、设计深度深度统一为 00.
8、00 ，需自己根据情况修改。3.8.2 方案布井工具栏图标：勘察方案布置钻探工作阶段，在平面图中指定点处按顺序布设竖井，竖井标注内容为：井号、设计深度深度统一为 00.00 ，需自己根据情况修改。3.8.3 方案布槽工具栏图标：勘察方案布置钻探工作阶段，在平面图中指定点处按顺序布设探槽，探槽标注内容为：槽号、设计挖方量挖方量统一为 00.00 ，需自己根据情况修改。3.8.4 手动布孔：在勘察成果平面图中指定点处按顺序布设钻孔，钻孔标注内容为：孔号、孔深、孔口高程、土层厚度除孔号外其余数据统一为 00.00 ，需自己根据情况修改。3.8.5 手动布井：在勘察成果平面图中指定点处按顺序布设竖井，
9、竖井标注内容为：井号、井深、井口高程、土层厚度除井号外其余数据统一为 00.00 ，需自己根据情况修改。3.8.6 手动布槽：在勘察成果平面图中指定点处按顺序布设探槽，探槽标注内容为：槽号、挖方量、槽口高程、探槽深度除槽号外其余数据统一为 00.00 ，需自己根据情况修改。3.8.7 自动布孔：从文本文件 .txt 中读入批量钻孔数据，在勘察成果平面图中自动布设钻孔，钻孔标注内容为：孔号、孔深、孔口高程、土层厚度。注意：文本文件.txt 的格式为：每孔数据为一行，数据包括：孔号、 X 坐标、 Y 坐标、孔口高程、孔深、土层厚度，各数据间留一个空格，同时孔号不能为纯数字，为纯数字时程序会出错。技
10、巧：可以先将钻孔数据在电子表格 Excel 里面排好，然后复制钻孔数据，再将数据直接粘贴到文本文件 .txt 中保存即可。3.8.8 自动布井：从文本文件 .txt 中读入批量竖井数据，在勘察成果平面图中自动布设竖井，竖井标注内容为：井号、井深、井口高程、土层厚度。注意：文本文件.txt 的格式为：每井数据为一行，数据包括：井号、 X 坐标、 Y 坐标、井口高程、井深、土层厚度，各数据间留一个空格，同时井号不能为纯数字，为纯数字时程序会出错。操作与技巧同自动布孔。 3.8.9 自动布槽：从文本文件 .txt 中读入批量探槽数据，在勘察成果平面图中自动布设探槽，探槽标注内容为：槽号、挖方量、槽口
11、高程、探槽深度。注意文本文件 .txt 的格式为：每槽数据为一行，数据包括：槽号、 X 坐标、 Y 坐标、槽口高程、挖方量、探槽深度，各数据间留一个空格，同时槽号不能为纯数字，为纯数字时程序会出错。操作与技巧同自动布孔。3.9 坐标输出：包含3个命令。3.9.1 数学坐标：在平面图中拾取点，将其数学坐标横向为 X ，纵向为 Y 输出至电子表格 Excel 中。3.9.2 地理坐标：在平面图中拾取点，将其地理坐标纵向为 X ，横向为 Y 输出至电子表格 Excel 中。3.9.3 坐标表格：在平面图中拾取点或一次性框选多点，将其坐标可选图面坐标“横向为 X ，纵向为 Y 、测量坐标“纵向为 X
12、横向为 Y 在 CAD 中画表格列出，也可同时输出至电子表格 Excel 中。3.10 地坪标高：包含4个命令。输入比例：对插入的符号与字体按此比例进展缩放。3.10.1 室内：在平面图中指定点处标注室内地坪高程符号与数据。3.10.2 室外：在平面图中指定点处标注室外环境地坪高程符号与数据。3.10.3 地下室：在平面图中指定点处标注地下室地坪高程符号与数据。3.10.4 正负零：在平面图中指定点处标注建筑物正负零高程符号与数据。3.11 水位符号：在剖面图中指定点处标注水位符号与深度或高程。输入比例：对插入的符号与字体按此比例进展缩放。3.12 修改：包含5个命令。3.12.1 不等比缩
13、放：将所选择的对象按指定基点，以横、纵方向不同的比例进展缩放。注意缩放后所选对象将整体变为块你可以重新分解。3.12.2 旋转文字：先选择文字只能为单行文字，再选择直线或多段线，使文字旋转至与直线或多段线保持平行。3.12.3 旋转对平工具栏图标：先选择参考对象可以为直线、多段线、单行文字、多行文字、构造线等，再选目标对象可以为直线、多段线、单行文字、多行文字、构造线等，使目标对象旋转至与参考对象保持平行。 3.12.4 SPL 线铁路：选择样条曲线，将其按指定的黑白段长度与宽度，改画成铁路线。3.12.5 Z 轴归 0 ：将所选对象的 Z 坐标值高程属性全部改为 0 。3.13 修改：包含5
14、个命令。3.13.1 剖面标尺：画剖面图左右两侧的高程标尺。输入比例：对插入的符号与字体按此比例进展缩放。3.13.2 布剖面线工具栏图标：在平面图上按指定起止点连续布设剖面线，并自动按增序进展编号只支持对剖面的数字编号；输入比例：对插入的符号与字体按此比例进展缩放；会生成一个“剖面的图层，并置为当前层。3.13.3 高程线赋值：为等高线赋高程值属性只支持多段线或样条化、曲线化的二维多段线。3.13.4 切剖面 1 工具栏图标：在平面图中通过自动采集剖面线与地形图的交点数据，生成相应的地形剖面图。3.13.5 切剖面 2 ：在平面图中通过自动采集剖面线与地形图的交点数据，生成相应的地形剖面图与
15、切剖面1 类似。在使用过切剖面 2 的命令后，会在 CAD 中生成一个新的下拉菜单“我的剖面，菜单内包含 4 个命令因为程序是别人编制的，且经过编译，我无法更改，其等同于凉开水下的切剖面图 2 中的命令。其中又分成 3 个单独的命令。3.15.5 -1 采集数据工具栏图标：在平面图中选择剖面线，采集剖面线与平面图中其它线条的交点信息假如多段线经过样条曲线处理或拟合处理后，本命令会采集不到交点，这个缺陷有点大，在下次使用本命令前，本次采集的数据会一直存在。3.15.5 -2 修改数据工具栏图标：对采集到的交点数据进展修改，每个交点可以赋高程与注释两种属性。有时某些线的交点会采集不到，当采集不到时
16、你可以在使用本命令前手动添加一些辅助直线，以方便采集，不需要时，再删除添加的辅助直线。3.15.5 -3 成图工具栏图标：对成图参数进展设定，并自动生成地形剖面图。成图后，至下次使用采集数据命令前，本次成图使用的数据会一直存在。3.14 由点成面：包含2个命令。3.14.1 展高程点：读入 Cass 文件扩展名为 dat 中的高程点数据，自动将点展布到 CAD 图形中。 Cass 格式为每点数据为一行，数据包括：点序号，点名可以为空值， X 坐标， Y 坐标，高程，数据间为一半角逗号。3.14.2 生成等高线：在 CAD 中选择展布的高程点，将根据高程点的数据，自动生成地形等高线。3.15
17、单行文字：包含10个命令仅对单行文字格式有效。3.15.1 顺序编号工具栏图标：在指定的插入点按顺序写入编号。可以设置一样的前缀、编号起始值、增减步长。如前缀： TH5- ，起始值： 18 ，增减步长： 3 ，如此结果如下：3.15.2 数字相加工具栏图标：选择图中的多个数值仅对单行文字格式有效，并将其相加后的总和写到指定的插入点，如选择前 4 个数值，结果输出为第 5 个值。3.15.3 改变序号工具栏图标：选择图中的多个数值仅对单行文字格式有效，并将其统一增加或减少一个指定值，更新成新数值。本人常用来统一加减剖面两侧的高程标注数值。3.15.4 增删前后缀：选择图中的多个单行文字统一增加一
18、样的前缀或后缀，或统一减去一样的前缀或后缀。3.15.5 文本加框：选择图中的多个单行文字统一对各单行文字加上一个框，可选方框、圆、椭圆三种形式，新加的框和文字会变成为组。3.15.6 取消外框：选择图中的多个已添加框的单行文字，统一去除已添加的框只针对上述“文本加框命令加的框，且形成的组没有被拆开时才有效。 3.15.7 行加序号：对多个单行文字按上下的位置关系，统一参加顺序号。 3.15.8 序号隐藏：隐藏上述“行加序号统一参加的顺序号。3.15.9 序号显示：重新显示上述“行加序号统一参加的顺序号。3.15.10 序号去除：删除上述“行加序号统一参加的顺序号。3.16 组工具：包含8个命
19、令。3.16.1 组选开关工具栏图标：关闭或打开整个图中的组。3.16.2 单组开关工具栏图标：只关闭或打开某一个选择的组。3.16.3 定义组工具栏图标：选择多个对象定义成一个组。3.16.4 去组定义工具栏图标：将一个组打散，使其中的对象重新相互分开。3.16.5 两组合并：将两个组重新定义成一个新组。3.16.6 组删实体：选择组中的某个对象，将其删除。3.16.7 组移实体：选择组中的某个对象，将其从组中分开。3.16.8 组添实体：选择某个对象，将其添加到某个组中。3.17 图层工具：包含6个命令。3.17.1 所有层开工具栏图标：将所有图层都打开。3.17.2 选层关闭工具栏图标：
20、选择某个对象，将其所在的图层关闭。3.17.3 选层打开工具栏图标：选择某个对象，只打开其所在的图层，其余图层全部关闭。3.17.4 选层孤立：选择某个对象，保持其所在的图层处于解锁状态，其余图层全部锁定。3.17.5 选层锁定：选择某个对象，将其所在的图层锁定，其余图层全部处于解锁状态。3.17.6 孤锁恢复：将上述“选层孤立、“选层锁定的图层，重新恢复到解锁状态对手动锁定的图层无效。3.18 宏命令：打开CAD的宏命令对话框。3.19 快速选择：打开常青藤编制快速选择对话框，此对话框比CAD本身自带的快速选择对话框有更多的条件选项可以设置。3.20 批量打印工具栏图标 ：打开秋枫编制的批量
21、打印对话框，这个命令最大的功能是将一个CAD文件中许多个标准A4或A3的图形至于能不能打印其它规格的，我没试过，一次性全部打印出来，极大地提高了打印效率。不再象CAD本身的打印，选一个打一个、选一个打一个。 比如：一个CAD文件中有几十个 A4 的柱状图，可以用这个命令，一次性全部打印出来，或选择其中一局部一次性打印出来。本人的操作过程是：先在图中新建一个图层，在此图层中画 N 个要打印多少X，就画多少个 A4 或 A3 的方框只画这种框，不画别的东西，用此框将需要打印的内容一个个框好；点击批量打印命令，打开批量打印对话框，点击右上角 打印设置 (A). 就进入 CAD 本身的打印设置对话框这
22、个对话框每个人都背熟了，不用再解释，设置好后点确定，就又回到批量打印对话框中；然后左上角 图框形式 中就选择“图层 (N): 指定图层封闭矩形；左侧中部 图层名 下拉框就选择你刚刚建的那个放了框的图层；点击 选择批量打印图纸 (S) ，回到 CAD 模型窗口中，选择你想打印的一大片对象，选择完后，单击右键 ( 或回车 ) ，又回到批量打印对话框，点击下面确定按扭，就等着到打印机里取那一大叠图纸吧。当然你也可以点击其它几个设置选项，不过有时打印顺序并不是按你选的那个顺序出来，而是乱的，我不知道原因，有时还会漏打某X图，我遇到过一回，也不知道原因。3.21 贱人工具集工具栏图标 ：打开贱人编制的工具集，里面集合了70多种快捷功能，有两页点击其右下角的折叠箭头换页，功能强大，很好用。3.22 帮助：包含2个命令。3.22.1 程序简介：打开本工具集的简单帮助文件。26 / 26
