1、公路1.ED照明灯具第2部分：公路隧道1.ED照明灯具1范围本文件规定了公路隧道发光二极管（1.ED）照明灯具的组成、分类与型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求。本文件适用于公路隧道1.ED照明灯具的生产、使用和检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T42082017外壳防护等级（IP代码）GB7000.1灯具第1部分：一般要求与试验GB/T7922照明光源颜色
2、的测量方法GB/T94682008灯具分布光度测量的一般要求GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输入电流W16A）GB/T17743-2021电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T18595一般照明用设备电磁兼容抗扰度要求GB/T248272015道路与街路照明灯具性能要求JT/T939.12014公路1.ED照明灯具第1部分：通则3术语和定义JT/T939.12014界定的术语和定义适用于本文件。4组成、分类与型号4.1组成公路隧道1.ED照明灯具（以下简称“灯具”）一般由1.ED发光光源、配光组件、驱动电源、机架、外壳、安装连接件等组成，其

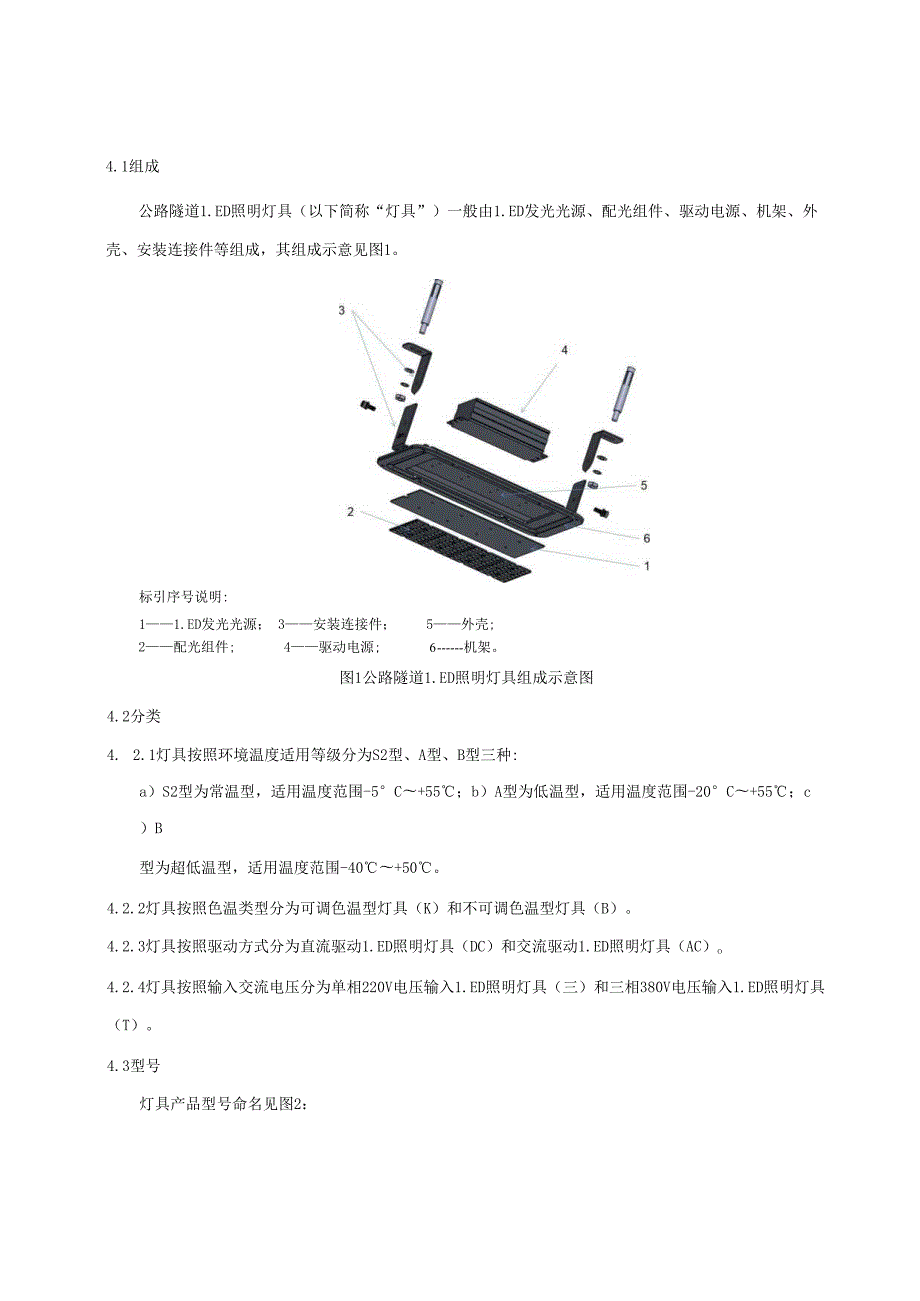

3、组成示意见图1。标引序号说明:11.ED发光光源；3安装连接件；5外壳;2配光组件;4驱动电源;6机架。图1公路隧道1.ED照明灯具组成示意图4.2分类4. 2.1灯具按照环境温度适用等级分为S2型、A型、B型三种:a）S2型为常温型，适用温度范围-5C+55；b）A型为低温型，适用温度范围-20C+55；c）B型为超低温型，适用温度范围-40+50。4.2.2灯具按照色温类型分为可调色温型灯具（K）和不可调色温型灯具（B）。4.2.3灯具按照驱动方式分为直流驱动1.ED照明灯具（DC）和交流驱动1.ED照明灯具（AC）o4.2.4灯具按照输入交流电压分为单相220V电压输入1.ED照明灯具（

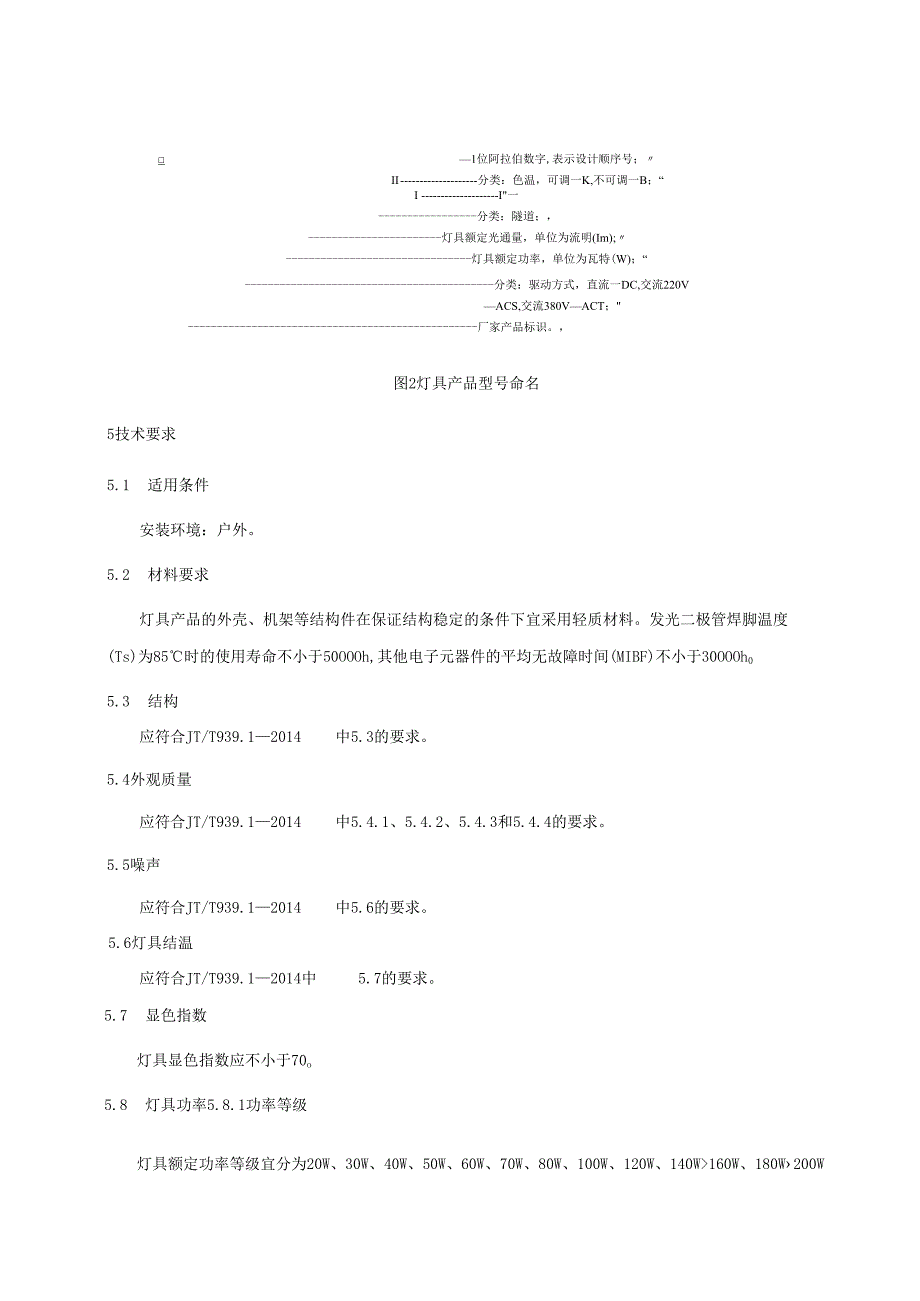

4、三）和三相380V电压输入1.ED照明灯具（T）。4.3型号灯具产品型号命名见图2：1位阿拉伯数字,表示设计顺序号；II分类：色温，可调一K,不可调一B；“II一分类：隧道；，灯具额定光通量，单位为流明(Im);灯具额定功率，单位为瓦特(W)；“分类：驱动方式，直流一DC,交流220VACS,交流380VACT；厂家产品标识。，图2灯具产品型号命名5技术要求5.1 适用条件安装环境：户外。5.2 材料要求灯具产品的外壳、机架等结构件在保证结构稳定的条件下宜采用轻质材料。发光二极管焊脚温度(Ts)为85时的使用寿命不小于50OOOh,其他电子元器件的平均无故障时间(MIBF)不小于30OOOh0
5、5.3 结构应符合JT/T939.12014中5.3的要求。5.4外观质量应符合JT/T939.12014中5.4.1、5.4.2、5.4.3和5.4.4的要求。5.5噪声应符合JT/T939.12014中5.6的要求。5.6灯具结温应符合JT/T939.12014中5.7的要求。5.7 显色指数灯具显色指数应不小于70o5.8 灯具功率5.8.1功率等级灯具额定功率等级宜分为20W、30W、40W、50W、60W、70W、80W、100W、120W、140W160W、180W200W、240W、300W等系列。5.8.2功率允差在额定工作条件下，不可调色温灯具实测功率应不小于标称额定功率的9
6、5%,且不大于标称额定功率的105%；可调色温灯具在标称色温范围内任一色温条件下的实测功率应不小于标称额定功率。5.9 功率因数不可调色温交流供电灯具在额定工作条件下的功率因数值不应低于0.95,可调色温交流供电灯具在标称色温范围内任意色温条件下的功率因数不应低于0.85o5.10 相关色温5.10.1不可调色温型灯具在额定工作条件下的相关色温宜在300OK500OK范围内，且满足表1白馁求。表1相关色温要求名义值K目标值K容差范围边界点名称边界点色品坐标Xy27002700+145中心点0.45780.4101右上点0.48130.4319左上点0.45620.4262左下点0.43730.
7、3893右下点0.45930.394430003045+175中心点0.43380.4030右上点0.45620.4260左上点0.42990.4165左下点0.41470.3814右下点0.43730.389335003465+245中心点0.40730.3917右上点0.42990.4165左上点0.39960.4015左下点0.38890.3690右下点0.41470.3814表1相关色温要求（续）名义值K目标值K容差范围边界点名称边界点色品坐标Xy40003985+275中心点0.38180.3797右上点0.40060.4044左上点0.37360.3874左下点0.36700.35
8、78右下点0.38980.371645004503+243中心点0.36110.3658右上点0.37360.3874左上点0.35480.3736左下点0.35120.3465右下点0.36700.357850005028+282中心点0.34470.3553右上点0.35510.3760左上点0.33760.3616左下点0.33660.3369右下点0.35150.348757005665+355中心点0.32870.3425右上点0.33750.3618左上点0.32050.34755.10.2可调色温型灯具的相关色温应覆盖3000K5000K范围，可调最低色温值不低于2700K,可调
9、最高色温值不高于6500K,且色品坐标满足表1的要求。5.11初始光通量灯具的初始光通量（0）应不低于额定光通量（），且不高于额定光通量的120%,即。应满足公式（1）：o1.20（1）5.12光通量维持率灯具经老化试验后，其光通量维持率应符合表2的规定。表2灯具光通量维持率老化时间h光通量维持率3000298%6000三96%10000293%5.13灯具初始光效灯具的灯具初始光效分为三级，见表3o表3灯具初始光效等级等级初始光效（11）1.mW相关色温W3500K350OKV相关色温I170180II150170160180III140150145UO1.05UO1.1U0,每调整到一档电
10、压并稳定后，都分别开启和关闭灯具电源开关，检查逻辑和功能是否正常。频率波动适应性：用可调频交流电源供电，电源电压为交流220V或380V,测试频率分别为48Hz49Hz51Hz52Hzo每调整到一档频率并稳定后，都分别开启和关闭灯具电源开关，检查逻辑和功能是否正常。6.16.5接触电流接触电流符合GB7000.1的规定。6.17环境适应性能6.17.1耐低温工作性能符合GB/T2423.1的规定，温度-5（或-20、-40）,试验时间8ho6.17.2耐高温工作性能符合GB/T2423.2的规定，温度+50（或+55C、+70C+85）,试验时间8ho6.17.3耐湿热工作性能符合GB/T24
11、23.3的规定，温度+40,相对湿度（982）%,试验时间48ho6.17.4耐温度交变性能符合GB/T2423.22试验Na的规定，高温+70保持2h,在3min内转移到低温-40保持2h,在3min内再转移到高温，如此共循环五次。1.17.5 耐机械振动性能符合GB/T2423.10的规定，频率范围为2Hz150Hz。在2Hz9Hz时按位移控制，位移幅值3.5mm；9Hz150HZ时按加速度控制，加速度幅值为IOm/s2。2Hz9Hz150Hz9Hz2Hz为一个循环，扫频速率为每分钟一个倍频程，X、Y、Z三个方向各经历20个循环。1.17.6 耐盐雾腐蚀性能符合GB/T2423.17的规定
12、试验时间168h。6. 18IP防护等级IP防护等级试验符合GB/T4208的规定。7. 19功能要求功能要求符合JT/T939.12014中6.15的规定。8. 20灯具寿命灯具产品的寿命测试应在6.1.2规定的条件下进行，试验中灯具点燃11.5h,关断0.5h,关断时间不计入寿命时间。灯具寿命试验所样本量不小于10只，当灯具光通量衰减至初始光通量的70%,或10%以上的发光单元产生人眼可分辨的闪烁，对应的时间即为单一灯具有效寿命，超过50%的灯具达到有效寿命的时间即为该类灯具平均寿命。6.21眩光限制眩光限制试验符合JT/T939.12014中6.10的规定。6. 22开关试验灯具在额定
13、电压、额定频率的工作条件下，点燃2s,关断Is为一个周期，进行周期性试验，产品性能应符合5.17的要求。6. 23灯具连接件与安装支架采用目测法和涂层测厚仪测试。7检验规则7. 1一般规定产品的检验分为型式检验和出厂检验，检验项目见表5。表5灯具检验项目序号项目名称技术要求试验方法型式检验出厂检验1材料要求5.26.2+2结构5.36.3+3外观质量5.46.4+4噪声5.56.5+5灯具结温5.66.6O6显色指数5.76.7+7灯具功率5.86.8+8功率因数5.96.8+9相关色温5.106.9+10初始光通量5.116.10+11光通量维持率5.126.11+12灯具初始光效5.136
14、12+13灯具配光分布5.146.13+14机械力学性能5.156.14+15电磁兼容性5.166.15+16电气安全性能5.176.16+17环境适应性能5.186.17+18IP防护等级5.196.18+19功能要求5.206.19+20灯具寿命5.216.20O21眩光限制5.226.21+22开关试验5.236.22+23灯具连接件与安装支架5.246.23+注：为检验项目，“一”为不检验项目，为选做检验项目。7.2型式检验7. 2.1产品应经过国家认可的质检机构型式检验合格后方可批量生产。7. 2.2产品的型式检验一般由国家法定的质量监督机构组织进行。7. 2.3凡有下列情况之一时
15、应进行型式检验：a）新产品试制定型鉴定或老产品转厂生产；b）正式生产后,如结构、材料、工艺有较大改变，可能影响产品性能时；c）产品停产半年以上，恢复生产时；d）正常批量生产时，每两年一次；e）国家质量监督机构提出要求时。7.3出厂检验产品出厂检验由产品生产企业质量检验部门按表5规定逐项进行检验，合格后签发合格证，方可出厂。7.4组批与抽样7.4.1型式检验的样品应从生产线终端随机抽取三个完整的1.ED灯具产品。7.4.2出厂检验的样品应从生产线终端随机抽取不少于10%的样品，但不少于六个完整的灯具产品。7.5判定7. 5.1型式检验中，电气安全性能不合格时,该次型式检验为不合格；若其它项目出
16、现不合格,应在同一生产线终端加倍抽取样品,对不合格项进行检验,若仍不合格,则该次型式检验判为不合格。7.5.2出厂检验的样品全部合格则整个检验批合格，签发合格证，允许出厂；若有一台不合格，则应加倍抽样，对不合格项进行检验，若所有样品的被检项都合格，则判批合格，否则需对整个批进行逐台检验,剔除不合格品。出厂检验中，剔除的不合格品允许返修，返修后重新对不合格项进行检验，但返修次数不应超过两次。8标志、包装、运输和储存8. 1标志8. 1.1产品标志产品标志可采用铭牌或直接喷刷、印字等形式，标志应清晰，易于识别且不易随自然环境的变化而褪色、脱落。产品标志上应注明：a）生产企业名称、地址及商标；b）产
17、品名称、型号规格；c）输入额定电压、频率；d）功耗；e）总光通量；f）显色指数；g）质量；h）产品编号；i）制造日期。8. 1.2包装标志包装储存标志应符合GB/T191的有关规定，应标有“注意防潮”、“小心轻放”等图案，还应在1.ED灯具产品包装箱上印刷以下内容：a）生产企业名称、地址及商标；b）产品名称及型号规格；c）质量kg:；d）外形尺寸mm:长X宽X高；e）包装储运图示；f）产品标准。8.2包装8.2.1 产品用瓦楞纸箱包装，内部加聚胺脂泡沫塑料缓冲，包装应牢固可靠，能适应常用运输工具运送。8. 2.2产品包装箱内应随带如下文件：a）产品合格证；b）产品使用说明书；c）装箱单；d）随机备用附件清单；e）接线图、安装图、支撑架结构图、基础设计示意图；f）其他有关技术资料。8.3 运输包装好的产品可用常规运输工具运输，运输过程应避免剧烈振动、雨雪淋袭、太阳曝晒、接触腐蚀性气体及机械损伤。8.4 储存产品应储存于通风、干燥、无酸碱及腐蚀性气体的仓库中，周围应无强烈的机械振动及强磁场作用。
