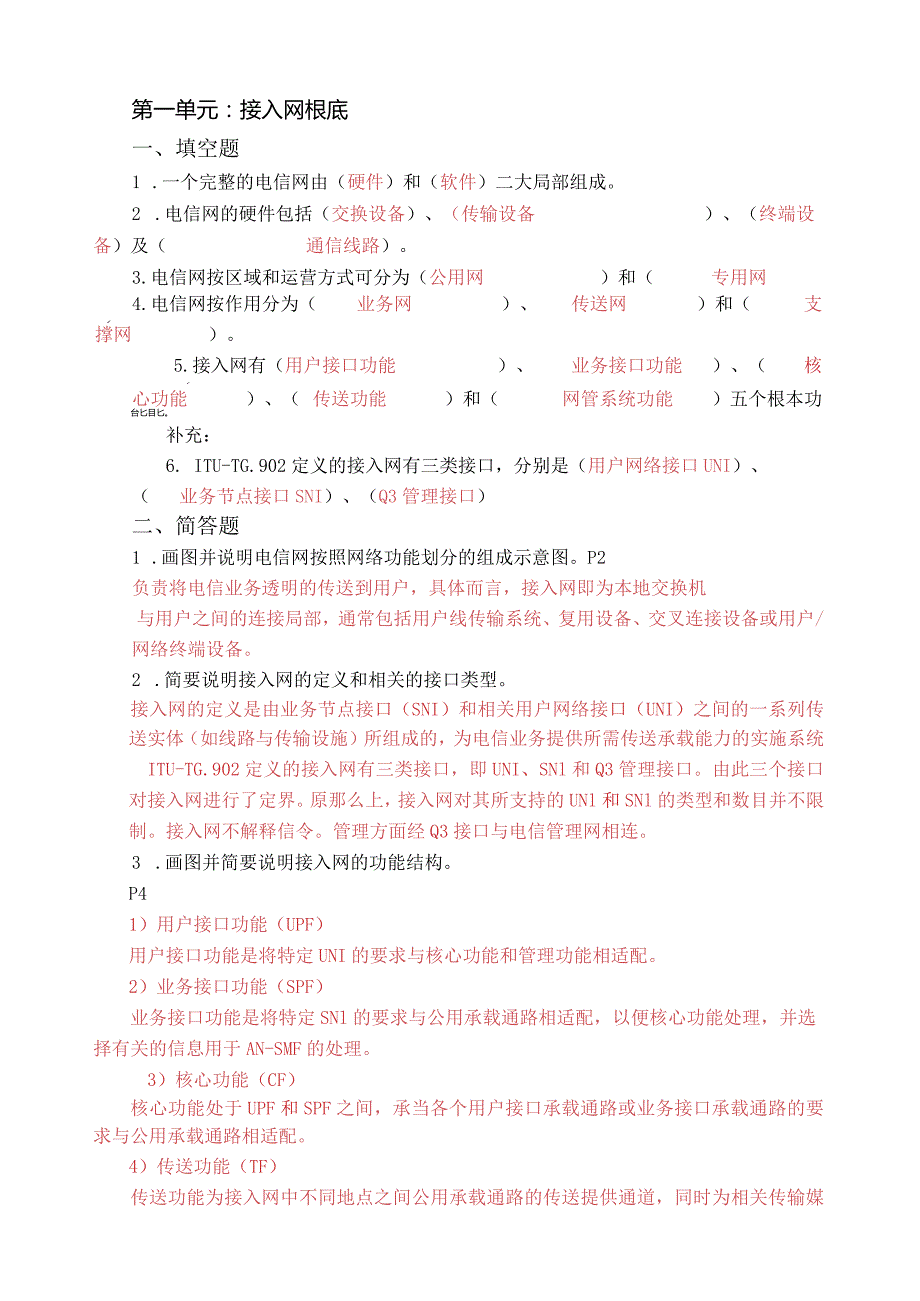

1、第一单元：接入网根底一、填空题1 .一个完整的电信网由（硬件）和（软件）二大局部组成。2 .电信网的硬件包括（交换设备）、（传输设备）、（终端设备）及（通信线路）。3.电信网按区域和运营方式可分为（公用网）和（专用网4.电信网按作用分为（业务网）、（传送网）和（支撑网）。5.接入网有（用户接口功能）、（业务接口功能）、（核心功能）、（传送功能）和（网管系统功能）五个根本功台匕目匕。补充：6. ITU-TG.902定义的接入网有三类接口，分别是（用户网络接口UNI）、（业务节点接口SNI）、（Q3管理接口）二、简答题1 .画图并说明电信网按照网络功能划分的组成示意图。P2负责将电信业务透明的传送

2、到用户，具体而言，接入网即为本地交换机与用户之间的连接局部，通常包括用户线传输系统、复用设备、交叉连接设备或用户/网络终端设备。2 .简要说明接入网的定义和相关的接口类型。接入网的定义是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（如线路与传输设施）所组成的，为电信业务提供所需传送承载能力的实施系统ITU-TG.902定义的接入网有三类接口，即UNI、SNl和Q3管理接口。由此三个接口对接入网进行了定界。原那么上，接入网对其所支持的UNl和SNl的类型和数目并不限制。接入网不解释信令。管理方面经Q3接口与电信管理网相连。3 .画图并简要说明接入网的功能结构。P41）

3、用户接口功能（UPF）用户接口功能是将特定UNI的要求与核心功能和管理功能相适配。2）业务接口功能（SPF）业务接口功能是将特定SNl的要求与公用承载通路相适配，以便核心功能处理，并选择有关的信息用于AN-SMF的处理。3）核心功能（CF）核心功能处于UPF和SPF之间，承当各个用户接口承载通路或业务接口承载通路的要求与公用承载通路相适配。4）传送功能（TF）传送功能为接入网中不同地点之间公用承载通路的传送提供通道，同时为相关传输媒质提供适配功能。5）接入网系统管理功能（ANSMF）通过Q3接口或中介设备与电信管理网接口，协调接入网各种功能的提供、运行和维护。4 .简要说明接入网的类型。按接入

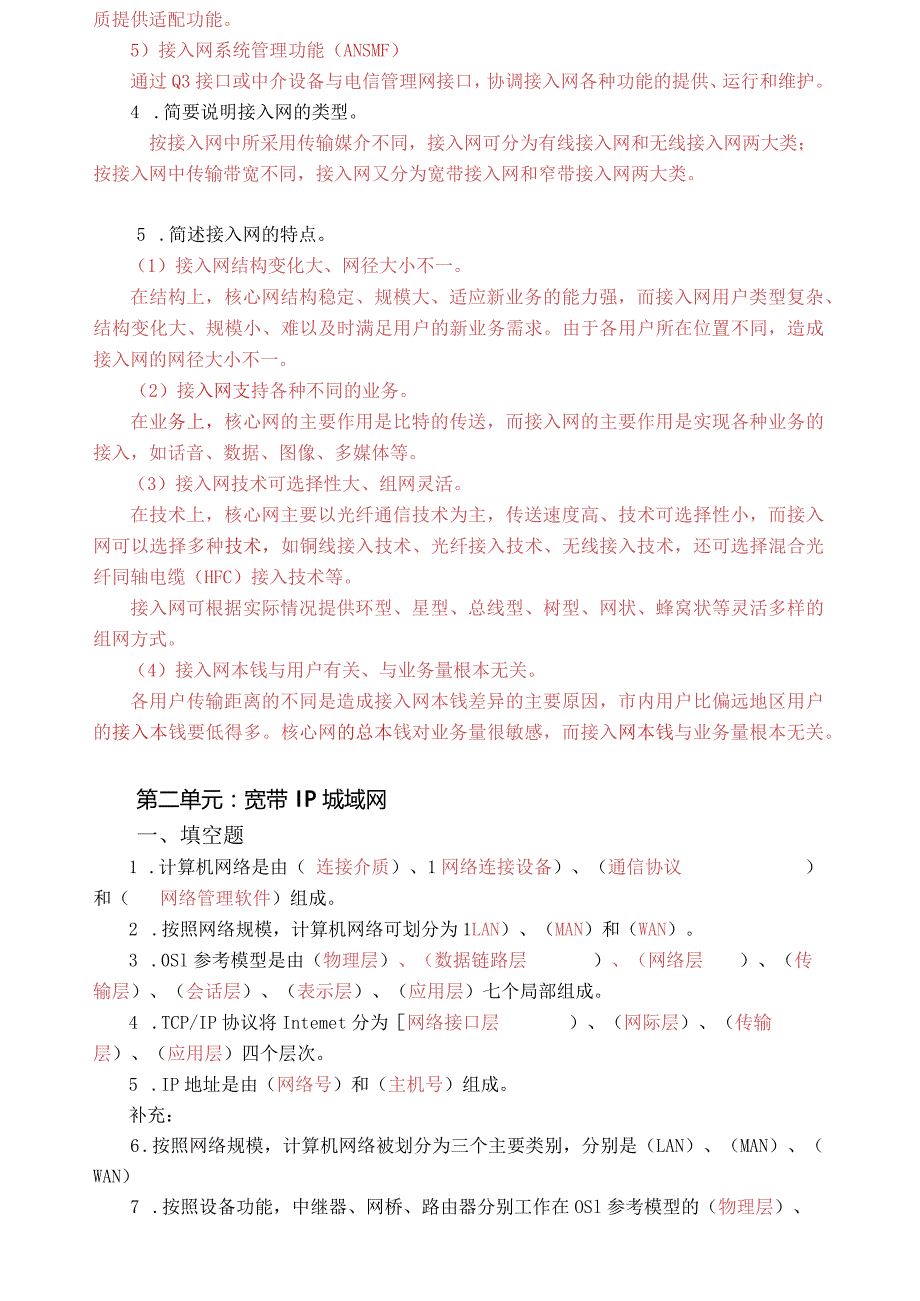

4、网中所采用传输媒介不同，接入网可分为有线接入网和无线接入网两大类；按接入网中传输带宽不同，接入网又分为宽带接入网和窄带接入网两大类。5 .简述接入网的特点。（1）接入网结构变化大、网径大小不一。在结构上，核心网结构稳定、规模大、适应新业务的能力强，而接入网用户类型复杂、结构变化大、规模小、难以及时满足用户的新业务需求。由于各用户所在位置不同，造成接入网的网径大小不一。（2）接入网支持各种不同的业务。在业务上，核心网的主要作用是比特的传送，而接入网的主要作用是实现各种业务的接入，如话音、数据、图像、多媒体等。（3）接入网技术可选择性大、组网灵活。在技术上，核心网主要以光纤通信技术为主，传送速度高

5、技术可选择性小，而接入网可以选择多种技术，如铜线接入技术、光纤接入技术、无线接入技术，还可选择混合光纤同轴电缆（HFC）接入技术等。接入网可根据实际情况提供环型、星型、总线型、树型、网状、蜂窝状等灵活多样的组网方式。（4）接入网本钱与用户有关、与业务量根本无关。各用户传输距离的不同是造成接入网本钱差异的主要原因，市内用户比偏远地区用户的接入本钱要低得多。核心网的总本钱对业务量很敏感，而接入网本钱与业务量根本无关。第二单元：宽带IP城域网一、填空题1 .计算机网络是由（连接介质）、1网络连接设备）、（通信协议）和（网络管理软件）组成。2 .按照网络规模，计算机网络可划分为1LAN）、（MAN）

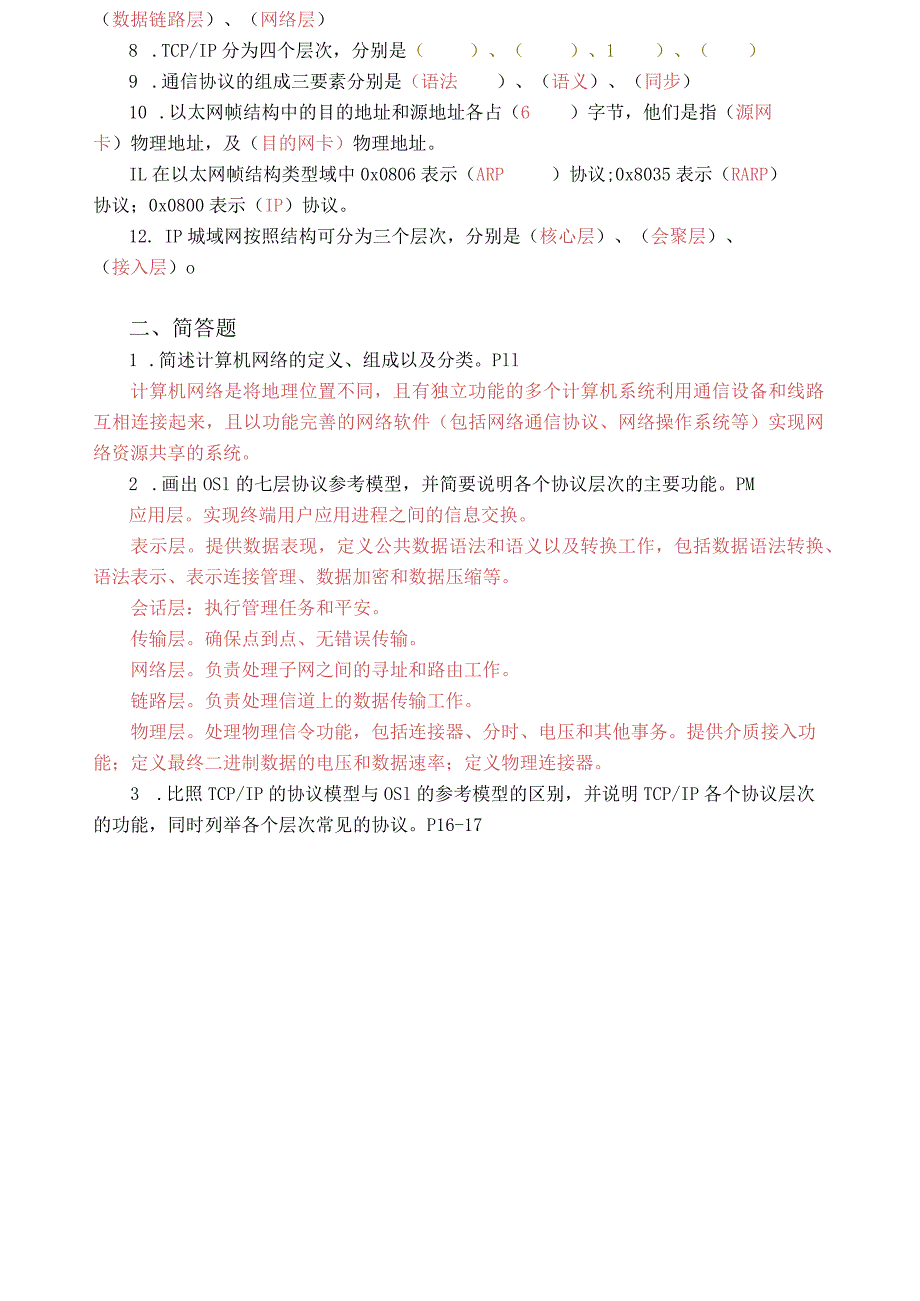

6、和（WAN）。3 .0Sl参考模型是由（物理层）、（数据链路层）、（网络层）、（传输层）、（会话层）、（表示层）、（应用层）七个局部组成。4 .TCP/IP协议将Intemet分为网络接口层）、（网际层）、（传输层）、（应用层）四个层次。5 .IP地址是由（网络号）和（主机号）组成。补充：6 .按照网络规模，计算机网络被划分为三个主要类别，分别是（LAN）、（MAN）、（WAN）7 .按照设备功能，中继器、网桥、路由器分别工作在OSl参考模型的（物理层）、（数据链路层）、（网络层）8 .TCP/IP分为四个层次，分别是（）、（）、1）、（）9 .通信协议的组成三要素分别是（语法）、（语义）、（

7、同步）10 .以太网帧结构中的目的地址和源地址各占（6）字节，他们是指（源网卡）物理地址，及（目的网卡）物理地址。IL在以太网帧结构类型域中0x0806表示（ARP）协议;0x8035表示（RARP）协议；0x0800表示（IP）协议。12. IP城域网按照结构可分为三个层次，分别是（核心层）、（会聚层）、（接入层）o二、简答题1 .简述计算机网络的定义、组成以及分类。Pll计算机网络是将地理位置不同，且有独立功能的多个计算机系统利用通信设备和线路互相连接起来，且以功能完善的网络软件（包括网络通信协议、网络操作系统等）实现网络资源共享的系统。2 .画出OSl的七层协议参考模型，并简要说明各个协

8、议层次的主要功能。PM应用层。实现终端用户应用进程之间的信息交换。表示层。提供数据表现，定义公共数据语法和语义以及转换工作，包括数据语法转换、语法表示、表示连接管理、数据加密和数据压缩等。会话层：执行管理任务和平安。传输层。确保点到点、无错误传输。网络层。负责处理子网之间的寻址和路由工作。链路层。负责处理信道上的数据传输工作。物理层。处理物理信令功能，包括连接器、分时、电压和其他事务。提供介质接入功能；定义最终二进制数据的电压和数据速率；定义物理连接器。3 .比照TCP/IP的协议模型与OSl的参考模型的区别，并说明TCP/IP各个协议层次的功能，同时列举各个层次常见的协议。P16-17OSl

9、的体系结构TCP/IP的体系结构应用层传输层TCP, UDP网际层IP网络接口层FTP：文件传输协议TCP：传输控制协议 IP：互联网络协议(各种应用层协汉和TELNET,FTP,SMTP等)SMTP：简单邮件传送协议UDP：用户数据报协说1)应用层应用层定义了应用程序使用互联网的协议。FTP(FileTransferProtocol,文件传输协议)、TELNET(TeleconununicationNetwork,远程通信网)2)传输层传输层为两个用户进程之间建立、管理和撤除可靠而又有效的端到端连接。传输协议的选择根据数据传输方式而定。(1)传输控制协议(TCP)：为应用程序提供可靠的通信连

10、接。适合于一次传输大批数据的情况，并适用于要求得到响应的应用程序。(2)用户数据报协议(UDP)：提供了无连接通信，且不提供可靠传输的保证。适合于一次传输少量数据，可靠性那么由应用层来负责。3)网际层网际层定义了互联网中传输的数据报格式，以及应用路由选择协议将数据通过一个或多个路由器发送到目的站的转发机制。IP协议、ARP、RARP、ICMP协议；4)网络接口层网络接口层定义了将数据组成正确帧的协议和在网络中传输帧的协议。以太网链路层协议、串行口链路层协议SLlP、PPP协议4 .画出以太网的帧格式，根据以太网帧格式举例说明TCP/IP工作原理。ihl臧68CRC66246-1500下面以采用

11、TCP/IP协议传送文件为例，说明TCP/IP的工作原理，其中应用层传输文件采用文件传输协议(FTP)。TCP/IP协议的工作流程如下：(1)在源主机上，应用层将一串应用数据流传送给传输层。(2)传输层将应用层的数据流截成分组，并加上TCP报头形成TCP段，送交网络层。(3)在网络层给TCP段加上包括源、目的主机IP地址的IP报头，生成一个IP数据包,并将IP数据包送交链路层。(4)链路层在其MAC帧的数据局部装上IP数据包，再加上源、目的主机的MAC地址和帧头，并根据其目的MAC地址，将MAC帧发往目的主机或IP路由器。(5)在目的主机上，链路层将MAC帧的帧头去掉，并将IP数据包送交网络层

12、6)网络层检查IP报头，如果报头中校验和与计算结果不一致，那么丢弃该IP数据包；假设校验和与计算结果一致，那么去掉IP报头，将TCP段送交传输层。(7)传输层检查顺序号，判断是否是正确的TCP分组，然后检查TCP报头数据。假设正确，那么向源主机发确认信息；假设不正确或丢包，那么向源主机要求重发信息。(8)在目的主机上，传输层去掉TCP报头，将排好顺序的分组组成应用数据流送给应用程序。这样目的主机接收到的来自源主机的字节流，就像直接接收来自源主机的字节流一样。5 .简要说明IP地址中A类、B类、C类地址的分类方法。1) A类地址A类地址可以拥有很大数量的主机，最高位为0,第一个字节表示网络号

13、其余3个字节表示主机号，总共允许有126个网络。A类地址分配给规模特别大的网络使用。例如IBM公司等。2) B类地址B类地址被分配到中等规模和大规模的网络中，最高两位总被置为二进制的10,允许有16384个网络。B类网络用第一、第二字节表示网络地址，后两个字节为主机地址。3) C类地址C类地址被用于中小型的网络，高三位被置为二进制的110,允许大约200万个网络。C类网络用前3字节表示网络的地址，最后一字节表示主机地址。6 .交换机可以被分为哪几种类型？按照交换机工作的OSl模型层次划分，交换机可以分为第二层交换机、第三层交换机和第四层交换机。7 .什么是VLAN?划分VLAN有几种方法？V

14、LAN称之为虚拟局域网，是一种将局域网设备从逻辑上划分成一个个网段从而实现虚拟工作组的新兴数据交换技术。划分方法：(1)端口地址(2)MAC地址(3)用户ID(4)网络地址8 .什么是Trunk?Trunk的功能是什么？Trunk是一种封装技术，是一条点对点的链路；主要功能是通过一条链路可以连接多个交换机，以保证在跨越多个交换机上建立的同一个VLAN的成员能够实现通信。9 .简要说明路由器的根本功能。在网际间接收节点发来的数据包，根据数据包中的源地址和目的地址，对照自己缓存中的路由表，把数据包直接转发到目的节点。这是路由器最主要也是最根本的功能。为网际间通信选择最合理的路由。拆分和包装数据包。

15、不同协议网络之间的连接。目前许多路由器都具有防火墙功能（可配置独立IP地址的网管型路由器），能够起到根本的防火墙作用，也就是能够屏蔽内部网络的IP地址，自由设定IP地址和通信端口过滤。1 0.画图说明宽带城域网的传统网络结构。并说明新的宽带城域网的结构特点。P341）核心层核心层将多个边缘会聚层连接起来，为会聚层网络（各业务会聚节点）提供数据的高速业务承载和交换通道，同时实现和国家骨干网互联，提供城市的高速IP数据出口。核心节点原那么上采用网状连接。2）会聚层会聚层的主要功能是给各业务接入节点提供业务的会聚、管理和分发，将接入层的业务流会聚到城域网骨干层。3）接入层接入层提供WLAN、HFC、

16、LanSWitch、XDSL等各种接入方式，接入PC、IPSTB、IAD等多种终端设备，通过各种终端开展宽带接入、Intemet互联、语音、视频等业务。新的城域网特点：将城域网分为业务层、城域网汇接层与用户接入层。业务层由LMSP组成，一方面提供网络管理手段，另一方面为城域网用户提供各种增值业务；城域网汇接层完成用户数据的汇接与传输，由MSCP和MSAP组成，构成环形、链形等网络拓扑；用户接入层采用各种宽、窄带方式完成用户的业务接入，主要是MSAP到用户侧网络之间接入局部。补充：11 .请简要说明三层交换机如何实现“一次路由，屡次交换”。：192. 168. 1.3PC2168. 2. 31、

17、PCl与PC2进行通信前，先判断是否在同一网段，否；2、需要通过网关转发，首先要查询ARP缓存表，第一次通信没有发现网关MAC,播送ARP请求（目的MAC为全F源MAC为PCl目标IP为网关源IP为PCl）MAC地址；3、交换机收到播送报文，拆封后发现目标IP是自己的，所以返回ARP应答，把自己的MAC地址告诉PCI,PCI收到后更新ARP缓存表，再重新封装ICMP（目标为EoMAC源为PClMAC目标IP为PC2源IP为PCl）,交换机收到后查找自己的三层硬件表项，第一次通信，没有杳找到，于是将报文交CPIJ进行软件处理，CPIJ根据目标IP地址进行路由表查找，匹配到一个直连网段，查找ARP

18、表项，发现表项是空的，那么在目标网段上进行播送ARP请求PC2的MAC地址，PC2收到后给出ARP应答，交换机收到后更新ARP表项，同时重新封装ICMP发送给PC2（目标为MAC为PC2源MAC为网关EI目标IP为PC2源为PCl）,同时，交换机把刚刚得到的信息添加进三层硬件表项，这样后续的报文可以匹配三层硬件表项，就可以进行硬件直接转发，这就叫做“一次路由，屡次交换”。12 .请说明应用软件FTP、TELNET、SMTP、HTTP、DNS、SNMP、TFTPDHCP的名称,并说明以上应用软件在传输层对应的协议及相应的端口号。FTP：文件传输，TCP协议，端口号21TELNET：远程登录，TC

19、P,端口号23SMTP：简单邮件协议，TCP,端口号25HTTP：超文本传输协议，TCP,端口号80DNS：域名解析协议,UDP（客户查询）或TCPl效劳器间进行域传输），端口号53SNMP：简单网络管理协议，UDP；端口号161/162TFTP：简单文件传输协议，UDP,端口号69DHCP：动态主机配置协议，UDP,端口号67/68第三单元：ADSL接入技术一、填空题1. .ADSL有两种标准，分别是（G.Lite）和（G.DMT）。2. .ADSL的上行速率为（512kbps-IMbps）,下行速率为（lMbps_8Mbps）。3. ADSL接入方式有（专线接入）、（PPPOA）、（PPP

20、OE）和（路由接入）。4. ADSL通常采用的复用技术有（FDM）和（EC）。5. RADSL的各称是指（速率自适应非对称数字用户环路）。6. .G.Iite是指(标准速率)o7. DSL是指(数字用户环路)技术，它利用(铜缆线)实现高速数据传输技术。补充：8. BRAS按照功能分类有五大功能模块，分别是(接入功能模块)、(通信协议处理模块)、(网络平安模块)、(业务管理模块)、(网络管理模块Jo9. 当前国内ADSL所采用的复用技术是1FDM),将整个信道划分为256个)子信道；语音信道占用(0-4K)HZ,上行频带从(25)至(160)KHZ,下行频带从(240)至(1104)KHZo补充

21、10. 在ADSL系统中语音别离器的功能是(将新路中的高频数字信号和低频语音信号进行别离)。11. 与第一代ADSL相比，在相同的传输距离下，ADSL2可以获得(52)kbps的速率提高，在相同传输速率下，可以是传输距离延长(183)米。12. ADSL2和ADSL2+最大传输距离为(7)KM,其中ADSL2和ADSL2+的理论下行速度能够到达(16)Mbps和(25)Mbpso13. ADSL2+的下行频带从L104MHz扩展到(2.208)MHz二、选择题1 .下面哪种DSL技术属于不对称的DSL。(AC)（八）ADSL(B)SDSL(C)VDSL(D)IDSL2 .ADSL采用的调制技

22、术有(ABC)。（八）CAP(B)DMT(C)QAM(D)FSK3 .下面哪个DSL技术的传输速率最快。(D)（八）ADSL(B)SDSL(C)IDSL(D)VDSL4 .CAP的名称为(C)。（八）正交调幅技术(B)离散多音频调制技术(C)无载波调幅调相技术(D)调频技术三、简答题1 .试表达XDSL技术包括哪些具体的DSL技术以及各自的根本特点。1） ADSL技术是一种非对称数字用户环路，在同一根线上可以仿真提供语音效劳。ADSL在一对铜线上支持上行速率512kb/s1Mb/s,下行速率18Mbs,有效传输距离在3-5.5km范围以内。2） RADSL(速率自适应非对称数字用户环路)是自适

23、应速率的ADSL技术。一根铜线上提供18Mbs下行速率和512kbsIMb/s上行速率通道，同时在同一根线上可以仿真提供语音通道，传输距离最远可以到达5.5km03） VDSL（甚高速率数字用户环路）在一对铜质双绞线上，在短距离传输时，下行速率可达1352Mbs,上行速率可达3.06.0Mbs（将来可达19.2Mbs,甚至更高）。一般只在几百米以内，不过市场上也有些VDSL设备声称传输距离可以到达1.5kmo4） MVDSL（多虚拟数字用户环路）技术综合了以前所有DSL技术的优点。可在一对铜绞线上实现768kbs的上行速率数据传输，下行速率最高可达52Mbs,且上下行速率动态分配，传输距离可达

24、7km。5） HDSL（高速率数字用户环路）是一种上、下行速率相同的DSL技术，这种技术在两对铜线上的两个方向上均可到达1.544Mb/s的数据传输速率，相当于全双工TI线路。假设是使用三对铜线，速率还可提升到El（2.048Mbs）的传输速率。普通0.40.6mm线的用户环路，传输距离可达36km。6） SDSL（单对线路/对称数字用户环路）与HDSL技术相同，是HDSL的单线版本，可以提供双向高速可变比特率连接，速率范围从160kbs2.084Mbs。同时传输距离可达3.3kio7） IDSL（基于ISDN数字用户环路）也是与HDSL技术根本相同，但双向只提供144kbs的传输速率，与其他

25、的DSL相比低很多。最远可支持7km。8） UDSL（超高速率数字用户环路）也是DSL技术的一种，与ADSL、VDSL类似。但它可在一条线路使上行和下行的总速率到达200Mbso目前证实最长传输距离只有几十米。2 .试画出ADSL宽带接入系统模型，并解释其工作过程。图略P57工作过程：ADSLModem包括局端ADSLMOdeIII（即ATUY）和用户ADSLMOdein（即ATU-R）,其功能是对用户的数据包进行调制和解调，并提供数据传输接口。局端通常是将多个ATUY模块集成在DSLAM设备中的一张线路卡内成为ATU-C局端卡，不同的局端卡与网管卡可以同时插入到DSLAM接入平台上。DSLA

26、M的功能是接纳所有的DSL线路，会聚流量，相当于一个二层交换机。它从多重DSL连接收取信号，将其转换到一条高速线上，并以高速接口接入高速数据网，能与多种数据网相连。接口速率支持155Mb/s、100Mb/s、45Mb/s和10Mbs,用以支持视频、播送电视、快速因特网接入及其他高价值应用。ADSL网络管理平台能灵活地对ADSL线路进行配置、监测和管理，允许采用多种计费方式。3 .ADSL采用了哪些复用和调制技术？复用技术主要是FDM和EC；调制技术主要有QAM（正交幅度调制）、CAP（无载波幅度/相位调制）和DMT（离散多音调制）调制技术。4 .ADSL的技术特点有哪些？ADSL是目前众多DS

27、L技术中较为成熟的一种，其带宽较大、连接简单、投资较小，因此开展很快。结合上面对ADSL的介绍，其特点是：利用一对双绞线传输；上/下行速率从512kbsIMb/s或18Mbs;支持同时传输数据和语音。补充：5 .请说明PPPOE在发现阶段的工作过程，并说明报文交互类型以及每个阶段CODE、SESSION_ID域填充的数据；在终止会话时采用的报文及CODE域填充的数据。PPPoE协议的工作流程包含发现和会话两个阶段，发现阶段是无状态的，目的是获得PPPOE终结端的以太网MAC地址，并建立一个唯一的PPPoESESSIoND。发现阶段结束后，就进入标准的PPP会话阶段。（1）发现（DiSCOVer

28、y）阶段。在发现阶段中用户主机以播送方式寻找所连接的所有接入集线器（或交换机），并获得其以太网MAC地址。然后选择需要连接的主机，并确定所要建立的PPP会话识别标号。第步：主机播送个发起分组（PADI）,分组的目的地址为以太网的播送地址Oxffffffffffff,CODE（代码）字段值为0x09,SESSloND（会话ID）字段值为OXooO0。PADl包必须至少包含一个效劳名称类型的标签（标签类型字段值为0x0101）,向接入集中器提出所要求提供的效劳。第二步：接入集中器收到在效劳范围内的PADl包分组，发送PPPoE有效发现提供包（PADo）分组，以响应请求。其中，CoDE字段值为0x0

29、7,SESSK）ND字段值仍为OXoo（X）41PADO分组必须包含一个接入集中器名称类型的标签（标签类型字段值为0x0102）,以及一个或多个效劳名称类型标签，说明可向主机提供的效劳种类。第三步：主机在可能收到的多个PADo分组中选择一个适宜的PADO分组，然后向所选择的接入集中器发送PPPoE有效发现请求分组（PADR）。其中，CODE字段为Ox19,SESSIONJD字段值仍为OxOOOOc第四步：接入集中器收到PADR包后准备开始PPP会话，它发送一个PPPoE有效发现会话确认分组。其中，CoDE字段值为0x65,SESSK）ND字段值为接入集中器所产生的一个惟一的PPPOE会话标识号

30、码。PPPoE还有一个PADT分组，它可以在会话建立后的任何时候发送，来终止PPPoE会话，也就是会话释放。PADT包不需要任何标签，其CODE字段值为0xa7,SESSloND字段值为需要终止的PPP会话的会话标识号码。第四单元：FTTx+LAN一、填空题6 .光接入网主要由（光线路终端OLT）、（光配线网络ODN）和（光网络单元ONlJ）三大局部组成。7 .从光接入网的网络结构来看，按室外传输设备中是否含有源设备，光接入网可分为（有源）和（无源）两大类。前者采用（电复用器）分路，后者采用（光分路器）分路。8 .在光接入网中，主要采用（总线型）、（环形）和（星型）等三种根本的网络拓扑结构。其

31、中，（星型）结构又有（有源单星型）、（有源双星型）和（无源双星型）三种子结构。9 .APON下行帧是由（连续的时隙流）组成的，对于速率为155.52Mb/s的下行信号，每帧共（56个）时隙，其中含（2）个PLOAM信元，每隔（27）个时隙插入一个PLOAM信元。每时隙（53）个字节，每个授权信号长度为（8bit）o10 APoN涉及的关键技术主要有（测距技术）、（快速同比特）、（突发信元的收发技术）、和（搅动技术）。11 基于GPON技术的网络结构与已有的PoN类似，也是由局端的（OLT）、用户端的（ONU）、用于连接两种设备的（单模光纤）和（无源分光器）组成的。12 .EPON标准是（IEE

32、E802.3ah）发布的，接入速率到达了对称的（1.25Gbps）,最长传输距离为（20KM）。GEPON标准的上、下行波长是（1310nm）和（1490nm）,上、下行速率为（1.25Gbps）,传输距离是（20KM）,分路比是（1：16）。13 .根据光网络单元放置的具体位置不同，光接入方式可分为（FTTH）、（FTTB）、（FTTC）、（FnO）、（FTTZ）、（FTTP）、（FTTD）和（FTTF）等几种，但主要应用（FTTB）、（FTTC）、（FTTH）这三种类型。补充：14 分光器的分光比为1：64,请计算衰耗值为（18）dbo15 .在无源光接入网中，OLT至ONU的下行信号传输

33、比拟简单，一般在OLT中采用（时分）复用方式，信号到达光分路器通过（播送）方式发送到各ONU,ONU根据（LLID）标识接收自己的信号。ILEPoN接入网上行信号采用（TDMA）复用方式。16 .EPON上下行采用的波长分别是（1310nm）和（1490nm）,假设传输播送电视信号波长采用（1550nm）。13、EPON数据链路层的关键技术有（动态带宽分配技术）、（系统同步技术）、（测距技术）、（时延补偿技术）、（搅动技术）。17 .EP0N采用（8B/10B）码型，利用（以太网）控制帧传送信息，是基于（以太网）帧结构，上行采用（TDMA）的宽带PON技术。18 .光接入网的传输技术主要解决在

34、OLT和多个ONU间上、下行信号的正确传输问题，常用的传输技术有（SDM）、（TDM/TDMA）、（TCM/TCMA）、（WDM/WDMA）、（CMD/CDMA）、（SCM/SCMA）。19 .EPON是根据以太网协议，传送可变长的数据包，最长可为（1518）字节，每帧时长为（2ms）,线路比特率为（1.25Gbps）。20 .在EPON系统中OLT到ONlJ之间的距离最大为（20）公里，假设要扩展距离可使用（光纤放大器）。21 .APON系统的测距过程分为三步，第一步是（静态粗测）；第二步是（静态精测）;第三步是（动态精测）。22 .为了提高EPON的平安性，系统通过定义新的（OAM）帧来实

35、现（OLT）和（ONU）之间密钥的的握手动态交互；该帧是通过（2）字节操控代码进行侦间区分；该帧包括（新密钥请求）帧、（新密钥确认）帧、（搅动失步通知）帧。23 .EPON帧是一种（定时长）帧，每帧时长12nm）,由连续的信息流组成，传输速率为（1.25Gbps）,每帧包含一个（同步标识符）和多个（可变长）的数据包。24 .GP0N/EP0N的OLT和ONU之间的最大逻辑距离（60KM）；最大物理距离（20KM）,支持的最大距离差为（20KM）。25 .在GPON的GEM帧结构中标记字段为（2）比特，标记值为10表示（第一个分段），为00表示（中间分段），为01表示（最后一个分段）,假设承载的

36、是整帧，该字段值为（U）。26 .GPON采用（1.25s）时间长度的帧结构，可用于更好的适配（TDM）业务。27 .APON系统上行帧有3个字节的开销，分别是（保护时间）、（前置比特）、（定界图案）。28 .EPON在数据链路层的关键技术有（动态带宽分配）、（测距）、（系统同步）、（时延补偿）、（搅动技术二、选择题1 .下面哪个不属于电信网络的根本拓扑结构。（B）。（八）星形（B）线形（C）环形（D）总线形2 .以下哪个不属于ONU核心局部的功能。（D）（八）用户和业务复用功能（B）传输复用功能（C）ODN接口功能（D）数字交叉连接功能3.APON、GPON和EPON三者之中业务处理效率最低

37、的是（A）。（八）APON（B）GPON（C）EPON三、简答题4-12什么是光接入网？光接入网的主要优势有哪些？光接入网泛指在本地交换机与用户之间全部或局部采用光纤作为传输媒质的一种接入网。光接入网的优点是：传输速率高，采用波分复用技术可使一根光纤的传输容量到达太比特数量级；功率增益高，频率宽；适合各种业务传输，传输质量高。4-13简述有源光网络和无源光网络各自的主要优势。有源光网络具有以下技术优势：(1)传输容量大：目前用在接入网的SDH传输设备一般提供155Mbs或622Mbs的接口，有的甚至提供2.5Gbs的接口。将来只要有足够的业务量需求，传输带宽还可以增加。(2)传输距离远：在不加

38、中继设备的情况下，传输距离可达7080km。(3)用户信息隔离度好：有源光网络的网络拓扑结构无论是星型还是环型，从逻辑上看，用户信息的传输方式都是点到点方式。(4)技术成熟：无论是SDH设备还是PDH设备，均已在以太网中大量使用。(5)本钱降低：由于SDH技术在骨干传输网中大量使用有源光接入设备的本钱已大大下降，但在接入网中与其他接入技术相比，其本钱还是比拟高的。无源光网络是指在OLT和ONU之间的光分配网络没有任何有源电子设备，主要采用光分路器分路。(1)PON是一种纯介质网络，由于消除了局端与用户端之间的有源设备，因此它能防止外部设备的电磁干扰和雷电影响减少线路和外部设备的故障率，提高系统

39、可靠性。(2)节省光纤中继链路，降低维护本钱。(3)PON的业务透明性较好，原那么上可适用于任何制式和速率的信号。(4)传输速率高。4-14简述GPON的主要优势。(1)高的传输速率。相对于其他的PoN标准而言，GPON标准提供了前所未有的高带宽，下行速率高达2.5Gbs,其非对称特性更能适应宽带数据业务市场。(2)灵活的上/下行速率配置。GPON支持的速率配置有7种方式，对于FTTH、FTTC的应用，可采用非对称配置；对于FTTB、FTTO的应用，可采用对称配置。(3)广泛的业务支持能力。在GPoN标准中，明确规定需要支持的业务类型包括数据业务、PSTN业务、专用线业务和视频业务。(4)高效

40、灵活的IP业务承载能力。(5)高的实时业务处理能力。(6)0AM&P功能强大。(7)良好的QOS支持。4-15绘制GPON帧结构，并说明各局部主要用途。1)GPON下行帧结构下行物理控制块字段提供帧同步、定时及动态带宽分配等OAM功能；载荷字段透明承载ATM信元及GEM帧。物理层控制块中物理同步字段用作ONU与OLT同步；超帧指示字段为0时指示一个超帧的开始；PLOAM信息字段用于承载下行PLOAM信息；BIP字段用于是比特间插的位厅偶校验码,用作误码监测；PIend字段为下行有效载荷长度字段，用于说明“USBWMap”字段长度及载荷中ATM信元的数目，为了增强空错性，PIend出现两次；“

41、USBWMap”字段用于上行带宽分配。2)GPON上行帧结构PLOuPLSuPLOAMuPCBuPayload上行帧长也为125us,帧格式的组织由下行帧中“USBWMap”字段确定。其中，PLOU为上行物理开销字段，用于突发同步，包含前导码、定界符、BIPPLOAMu指标及FEC指示，其长度由OLT在初始化ONU时设置。PLSU字段为功率测量序列，长度为120字节，用于调整光功率。PLOAMu为上行操作、管理和维护字段，用于承载上行PLOAM信息，包含光网络单元ID、消息ID、消息及CRC循环校验码，长度为13字节。PCBU字段包含DBA动态带宽调整域和CRC域，用于申请上行带宽，共2字节。

42、PayIOad为有效载荷字段，用于填充ATM信元或者GEM帧。4-16综合比拟GPoN、EPON和GEPON。(1)在线路编码方面，GPON均采用非归号码，效率达100%,EPoN/GEPON采用8B/10B编码，本身引入了20%的损耗，效率为80%。(2)支持的ODN类型方面，GPON都可以支持A类、B类和C类，而EPON/GEPON仅支持A类和B类0DN。在相同的传输距离下，A、B、C类ODN分别最多可连接13、32、81个ONT,传输20km时，那么分别为6、15、39个ONTo(3)GPON均能提供可靠的QoS,而EPON仅在数据传输方面有好的性能，在处理话音、视频业务等实时业务时先天

43、缺乏，为实现综合业务，EPON标准必须附加复杂的QOS保证机制。(4)在支持速率方面，GPON有多种速率的选择方案，效劳提供商可根据实际需要进行配置，以满足不同用户的需求。而EPoN仅支持上、下行均为1.25Gbs的对称速率。(5)在处理多业务方面和GPON都可以支持多种业务，但GPON对数据和话音的总体效率比APON高一些，因为GPON采用的GFP帧可以对TDM业务提供直接支持。EPON仅对数据业务有一定优越性，如何确保实时业务的QOS还需探讨，在总体效率上最低。4-17简述GEPoN的优势。补充：18.请画图说明EPONOLT测距和时延补偿的工作过程。(1)OLT在71时刻通过下行信道播送

44、时隙同步信号和空闲时隙标记；(2)已启动的ONU在72时刻监测到一个空闲时隙标记时，将本地计时器重置为71；(3)在时刻73回送一个包含ONU参数(地址、效劳等级等)的在线响应数据帧，此时，数据帧中的本地时间戳为72；(4)OLT在TA时刻接收到该响应帧。通过该响应帧OLT不但能获得ONU的参数，还能计算出OLT与ONU之间的信道延时：RTT=(T4-T1)-(T3-T2)=(T4-T1)-(T2-T1)=T4-T2(5)在OLT侧进行时延补偿，发送给ONU的授权反映出由于RTT补偿的到达时间。(6) OLT再依据DBA协议为ONU分配带宽。当ONlJ离线后，如果OLT长时间(如3IniII)

45、收不到ONU的时间戳标记，那么判定其离线。19 .请画图EPON系统根本网络结构，并说明各局部功能。OLT：()LT放在中心机房，既是一个交换机或是路由器，又是一个多业务提供平台；下行方向上提供面向无源光网络的光纤接口；上行方向上提供IGbpsZlOGbps的高速以太接口，支持WDM传输。支持通过T1/E1接口实现传统的TDM话音业务；OLT到ONU问的最大物理距离可到达20KM,使用光纤放大器可支持更远距离。ODN：ODN由无源光分路器和光纤构成，功能是分发下行数据并集中上行数据。无源光分路器(PoS)是一个简单设备，它不需要电源，可以置于全天候环境中。ONU：ONU/ONT为用户端设备，为

46、用户提供EPON接入的功能，选择接收OLT发送的播送数据;响应OLT发出的测距及功率控制命令，并作相应的调整；对用户的以太网数据进行缓存，并在OLT分配的发送窗口中向上行方向发送；实现其他相关的以太网功能。20 .画出光接入网系统模型，并分别说面各组成局部的功能。1)光线路终端(OLT)OEr位于ODN与核心网之间，实现核心网与用户间不同业务的传递功能。它可以区分交换和非交换业务，管理来自ONU的信令和监控信息，并向网元管理系统提供网管接口，完成接口适配、复用和传输功能。同一个OLT可连接一个或多个ODN,为ODN提供网络接口。2)光配线网络(ODN)ODN位于ONU和OLT之间，为OEr与ONU提供光传输手段，完成光信号的传输和功率分配任务。3)光网络单元(ONU)ONU位于用户和ODN之间，实现用户接入。主要功能是终结来自ODN的光纤、处理光信号，并为多个小企事业用户和居民住宅用户提供业务接口。第五单元：CableModem接入技术一、填空题1 .HFC网络技术是美国电报公司在1993年提出的,以CATV为根底,采用树形分支结构。2 .根据GY/T
