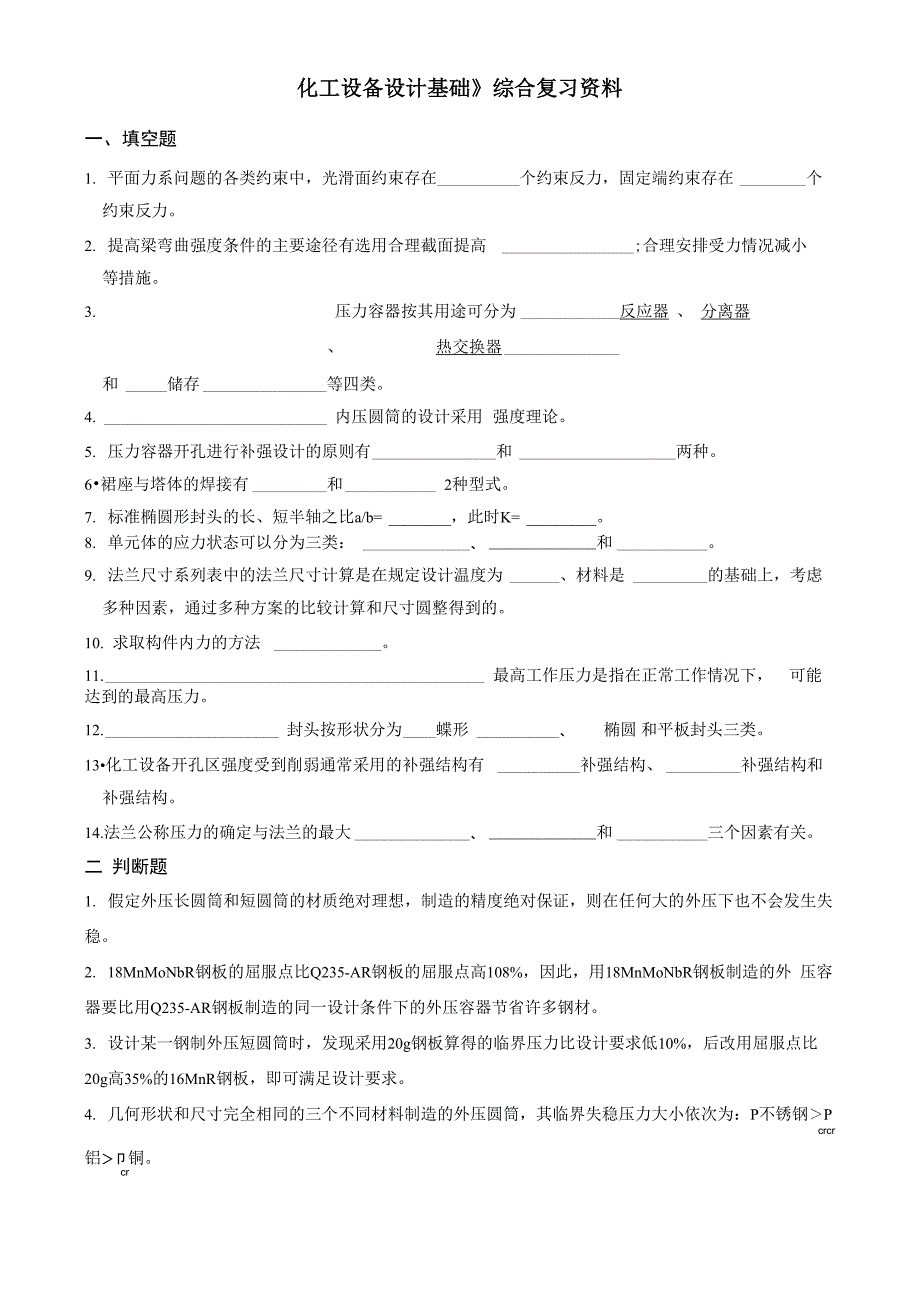

1、化工设备设计基础综合复习资料一、填空题1. 平面力系问题的各类约束中，光滑面约束存在个约束反力，固定端约束存在个约束反力。2. 提高梁弯曲强度条件的主要途径有选用合理截面提高 ;合理安排受力情况减小等措施。3. 压力容器按其用途可分为反应器、 分离器、热交换器和储存等四类。4. 内压圆筒的设计采用强度理论。5. 压力容器开孔进行补强设计的原则有和两种。6裙座与塔体的焊接有和 2种型式。7. 标准椭圆形封头的长、短半轴之比a/b=，此时K=。8. 单元体的应力状态可以分为三类：、和。9. 法兰尺寸系列表中的法兰尺寸计算是在规定设计温度为、材料是的基础上，考虑多种因素，通过多种方案的比较计算和尺寸
2、圆整得到的。10. 求取构件内力的方法 。11. 最高工作压力是指在正常工作情况下， 可能达到的最高压力。12. 封头按形状分为蝶形、 椭圆和平板封头三类。13化工设备开孔区强度受到削弱通常采用的补强结构有 补强结构、补强结构和补强结构。14.法兰公称压力的确定与法兰的最大、和三个因素有关。二 判断题1. 假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生失 稳。2. 18MnMoNbR钢板的屈服点比Q235-AR钢板的屈服点高108%，因此，用18MnMoNbR钢板制造的外 压容器要比用Q235-AR钢板制造的同一设计条件下的外压容器节省许多钢材。3. 设

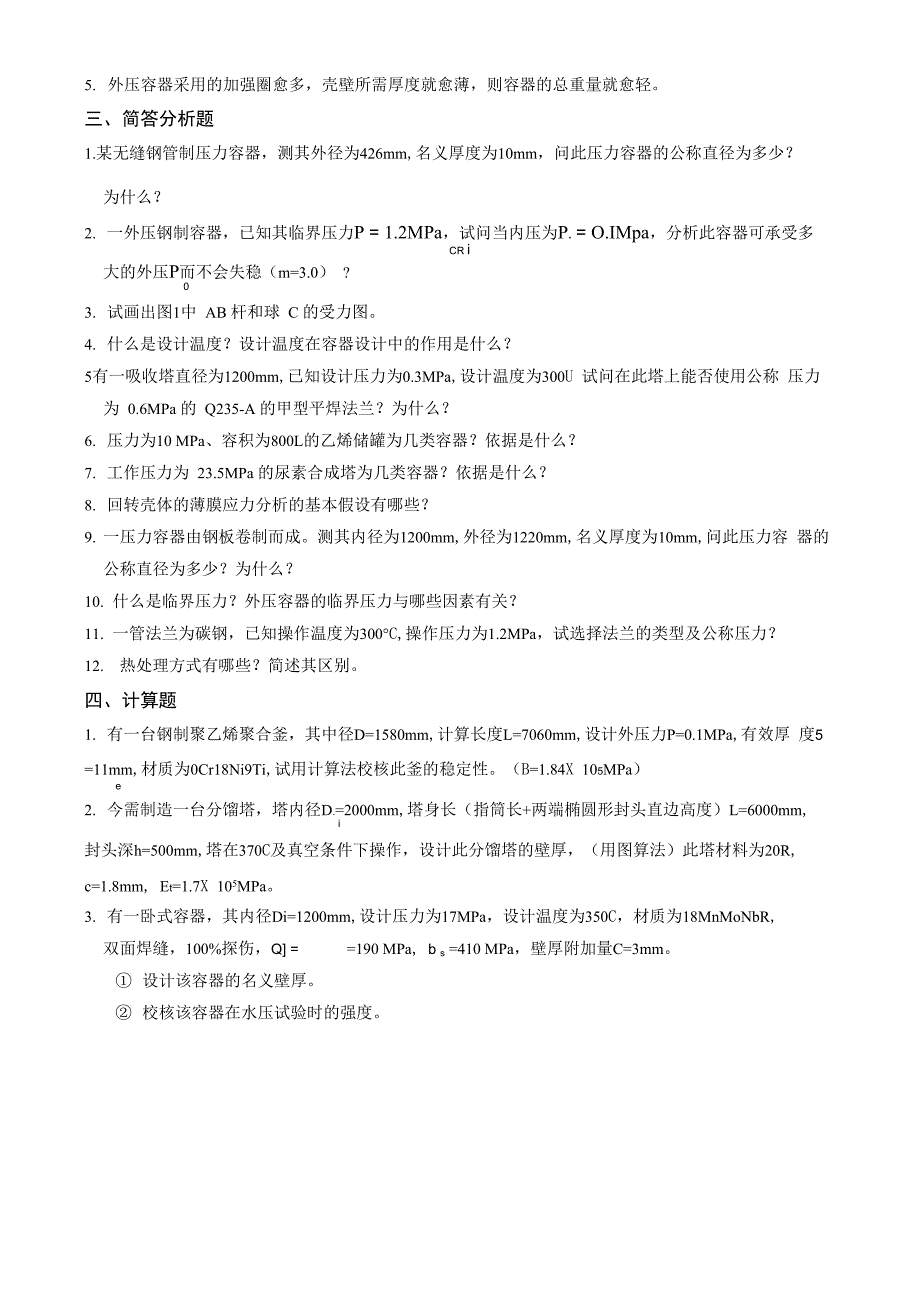

3、计某一钢制外压短圆筒时，发现采用20g钢板算得的临界压力比设计要求低10%，后改用屈服点比 20g高35%的16MnR钢板，即可满足设计要求。4. 几何形状和尺寸完全相同的三个不同材料制造的外压圆筒，其临界失稳压力大小依次为：P不锈钢Pcrcr铝卩铜。cr5. 外压容器采用的加强圈愈多，壳壁所需厚度就愈薄，则容器的总重量就愈轻。三、简答分析题1.某无缝钢管制压力容器，测其外径为426mm,名义厚度为10mm，问此压力容器的公称直径为多少？为什么？2. 一外压钢制容器，已知其临界压力P = 1.2MPa，试问当内压为P. = O.IMpa，分析此容器可承受多CR i大的外压P而不会失稳（m=3.

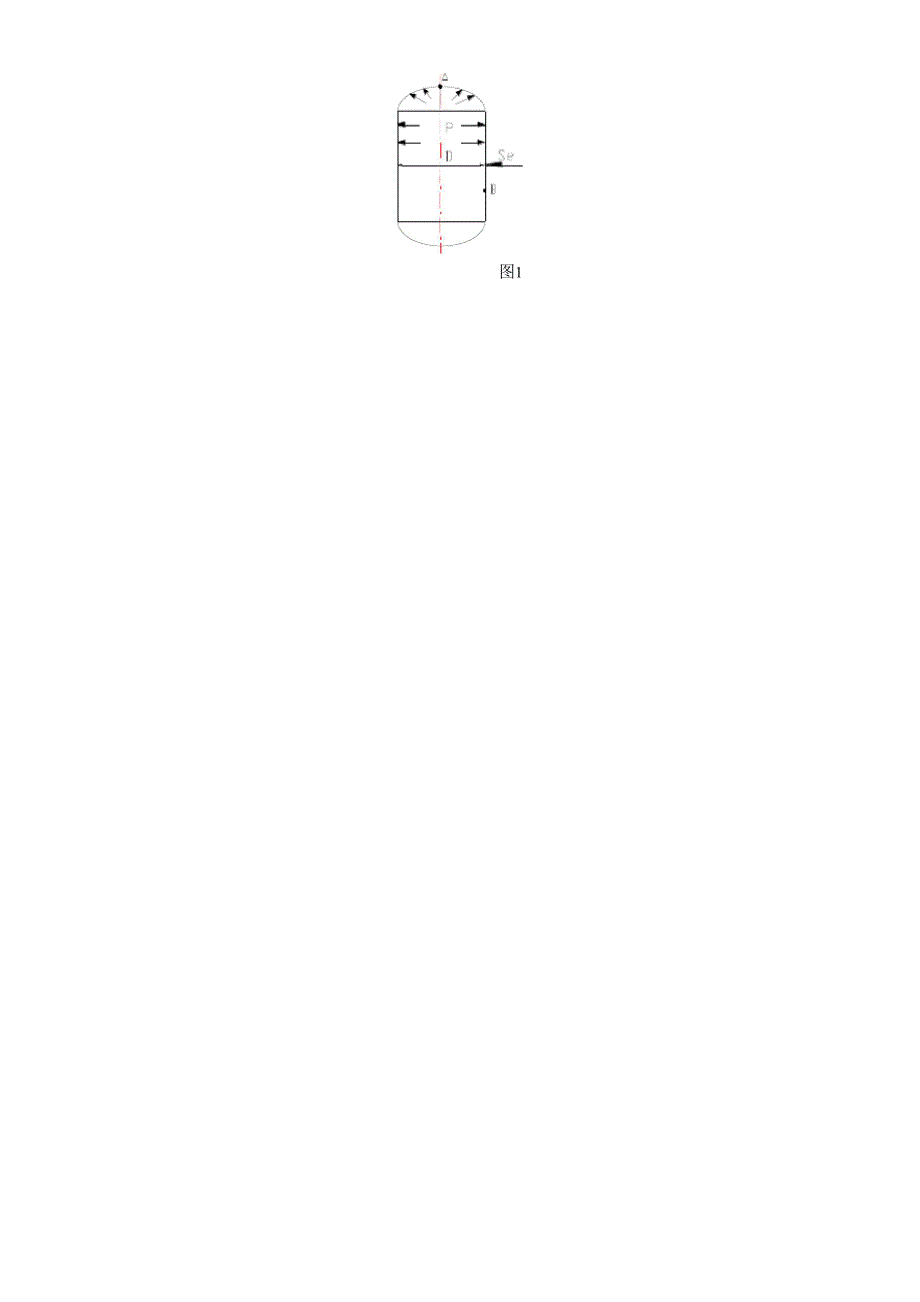

4、0） ?03. 试画出图1中 AB 杆和球 C 的受力图。4. 什么是设计温度？设计温度在容器设计中的作用是什么？5有一吸收塔直径为1200mm,已知设计压力为0.3MPa,设计温度为300U 试问在此塔上能否使用公称 压力为 0.6MPa 的 Q235-A 的甲型平焊法兰？为什么？6. 压力为10 MPa、容积为800L的乙烯储罐为几类容器？依据是什么？7. 工作压力为 23.5MPa 的尿素合成塔为几类容器？依据是什么？8. 回转壳体的薄膜应力分析的基本假设有哪些？9. 一压力容器由钢板卷制而成。测其内径为1200mm,外径为1220mm,名义厚度为10mm,问此压力容 器的公称直径为多少
5、为什么？10. 什么是临界压力？外压容器的临界压力与哪些因素有关？11. 一管法兰为碳钢，已知操作温度为300C,操作压力为1.2MPa，试选择法兰的类型及公称压力？12. 热处理方式有哪些？简述其区别。四、计算题1. 有一台钢制聚乙烯聚合釜，其中径D=1580mm,计算长度L=7060mm,设计外压力P=0.1MPa,有效厚 度5 =11mm,材质为0Cr18Ni9Ti,试用计算法校核此釜的稳定性。（B=1.84X 105MPa）e2. 今需制造一台分馏塔，塔内径D.=2000mm,塔身长（指筒长+两端椭圆形封头直边高度）L=6000mm,i封头深h=500mm,塔在370C及真空条件下操作，设计此分馏塔的壁厚，（用图算法）此塔材料为20R,c=1.8mm, Et=1.7X 105MPa。3. 有一卧式容器，其内径Di=1200mm,设计压力为17MPa，设计温度为350C，材质为18MnMoNbR,双面焊缝，100%探伤，Q =190 MPa, b s =410 MPa，壁厚附加量C=3mm。 设计该容器的名义壁厚。 校核该容器在水压试验时的强度。图1
