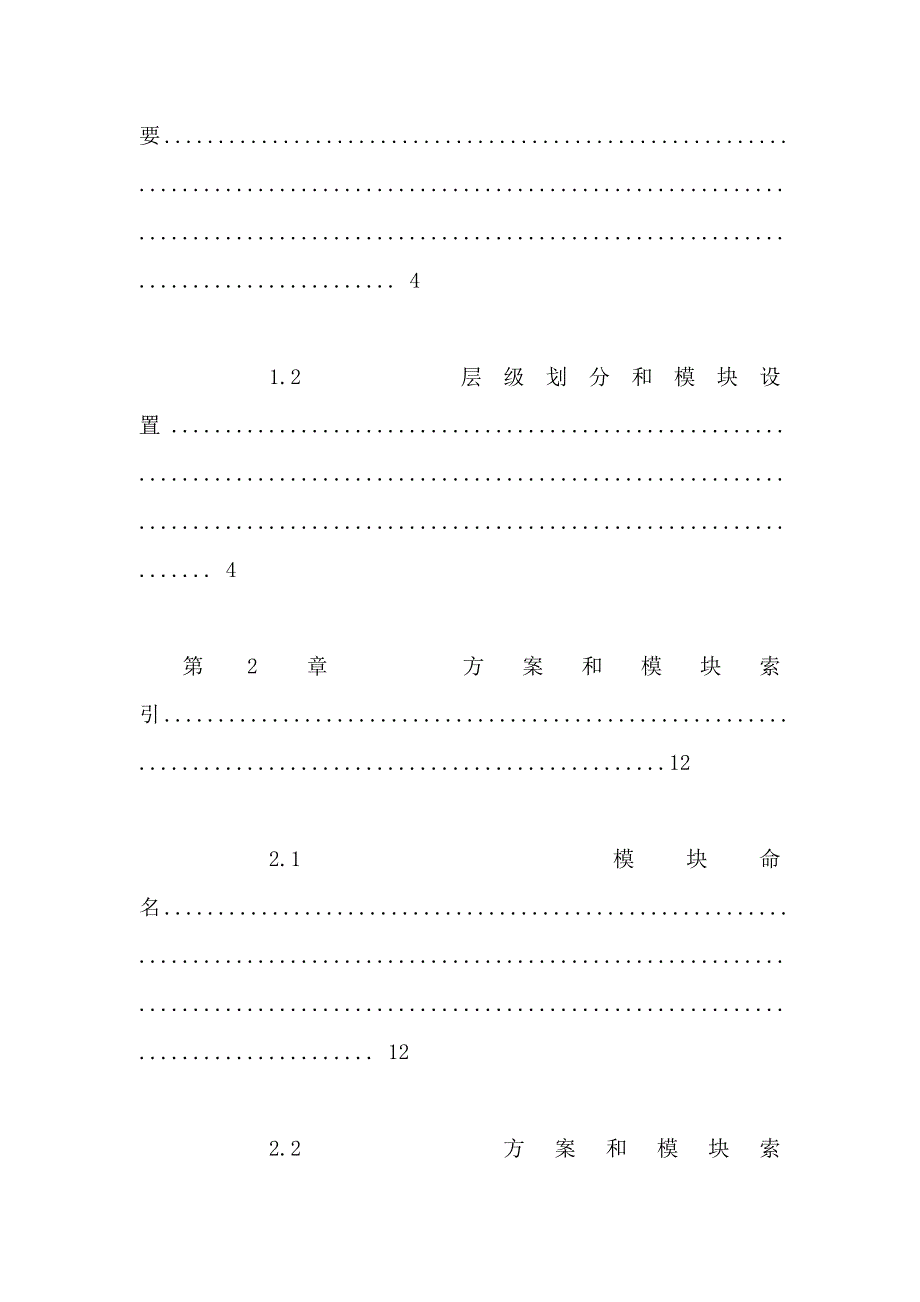

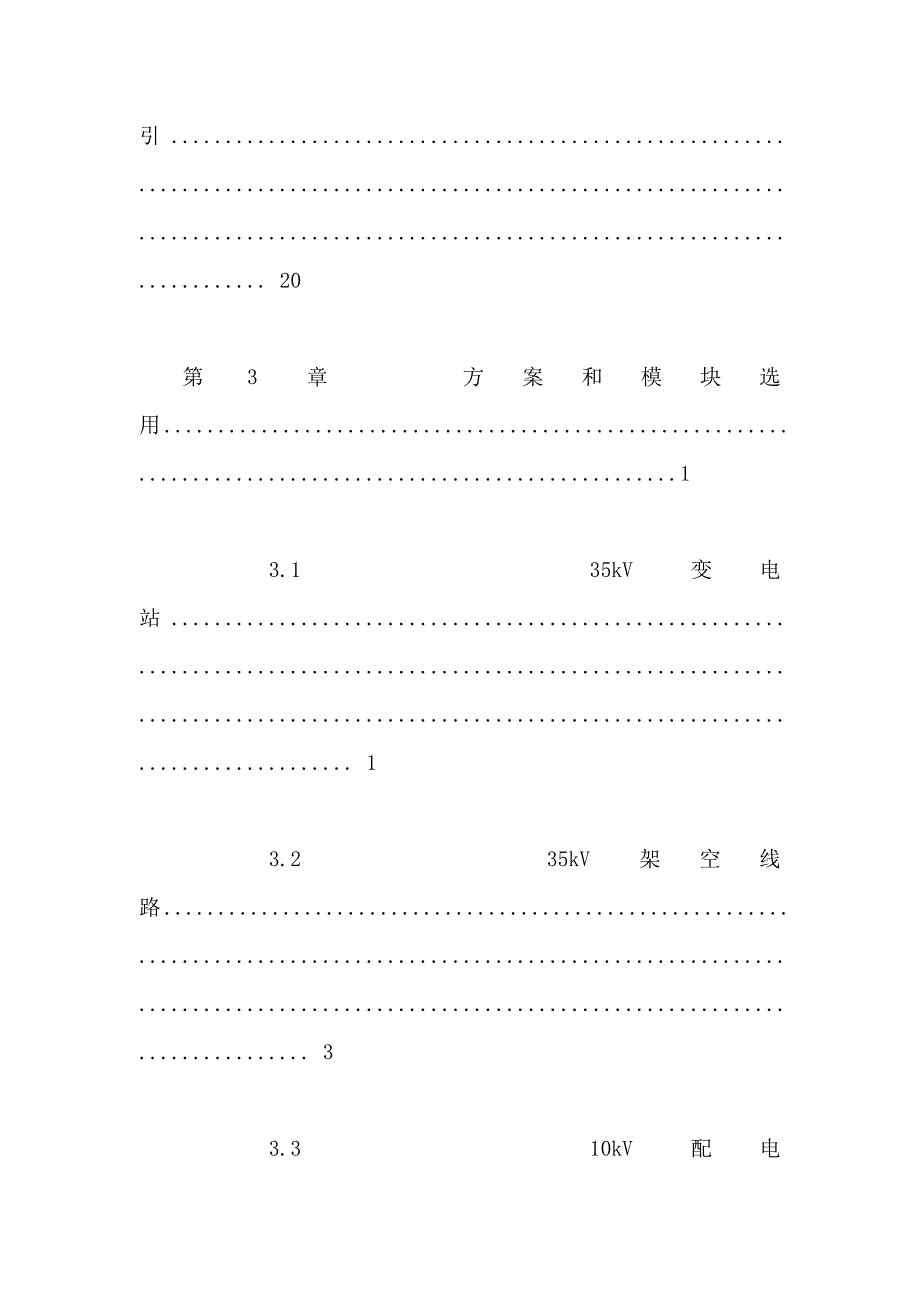

1、南方电网公司10kV和35kV标准设计V1 南方电网公司 10kV 和 35kV 标准设计 V1.0 第一部分 应用手册 目 录 前 言.3 第1 章 简介.4 1.1 内容提要. 4 1.2 层级划分和模块设置 . 4 第2 章 方案和模块索引.12 2.1 模块命名. 12 2.2 方案和模块索引 . 20 第3 章 方案和模块选用.1 3.1 35kV 变电站 . 1 3.2 35kV 架空线路. 3 3.3 10kV 配电站 . 5 3.4 10kV 架空线路. 22 3.5 10kV 电缆线路. 23 第4 章 附录.25 前 言 近年来,随着南方电网公司标准化设计体系的不断完善,标

2、准化设计应用范围的逐步扩大,10kV 和35kV标准设计在配电网项目建设和管理中承担着 越来越重要的作用,同时,配电网基建项目建设和管理水平的不断提升也对标准设计的推广应用提出了新的要求。为使标准设计的体系架构更加完善, 检索更加方便快捷,使用更加科学合理,在 2011 版标准设计的基础上,依据南方电网公司生产管理运行等部门的指导和要求,编制成本手册。 本手册以南方电网公司标准设计和典型造价V1.0总体工作大纲为指导,以南方电网公司10kV和35kV标准设计V1.0成果为依据,阐述10kV和35kV 标准设计V1.0的框架和技术原则,以及各方案和模块应用方式、步骤、案例等,主要用于指导设计单位

3、在基建工程中标准设计的应用。标准设计的主要 依据为现行相关的国家政策、电力行业、南方电网的标准、规程规范,以及国家政策,设计单位在应用标准设计时应根据相关标准、技术规范和政策的 变化更新及时准确修正设备材料选型等内容。使用过程中遇到问题或错误,请及时反馈至南方电网公司基建部。 南方电网公司10kV和35kV标准设计V1.0应用手册 3 第 1 章 简介 1.1 内容提要 本手册包含以下几部分:一是层级划分和模块设置,内容为标准设计框架结构;二是方案和模块索引,内容为标准设计命名原则和目录索引;三是 方案和模块选用,内容包括标准设计适用范围、应用方法和注意事项;四是附录,为模块特性汇总表。 1.

4、2 层级划分和模块设置 10kV和 35kV标准设计按电压等级和具体内容分 35kV 变电站、35kV 架空线路、10kV 配电站、10kV架空线路和 10kV 电缆线路五部分。 35kV 变电站 .1 层级划分 层级 内容 作用 G1 层:方案模块 各方案模块设计说明和附图(包括电气一次、电气二次、土建专业) 满足工程可行性研究阶段的要求 电气单元模块设计说明及附图(包括 35kV 配电装置、35kV主变压器、10kV 配电装置和公 G2 层:电气单元模块 满足工程初步设计阶段的要求 共模块) G3 层:设备安装模块 电气设备安装图 满足工程施工图阶段的要求 G4 层:精细化模块 电气及土建

5、精细化施工工艺模块 满足精细化施工设计的要求 .2 模块设置 35kV 变电站标准设计共含 6 个方案。每个方案下设 G1 层模块,主要包含配电装置场地模块及建筑物模块;G2 层模块为配电装置模块;G3 层模块为 设备安装图模块;G4 层模块为精细化施工工艺模块,35kV变电站标准设计不单独设置 G4 层模块,设计应用中参照主网 G4 层模块。 35kV 架空线路 南方电网公司10kV和35kV标准设计V1.0应用手册 4 .1 层级划分 层级 内容 作用 模块设计条件说明 包括概述、气象条件、导地线型号及参数、导地线张力、模块杆塔划 G1 层:杆塔模块 满足工程可行性研究阶段的要求 分及使用

6、条件等 和杆塔一览图 满足工程可行性研究和初步设计 G2 层:杆塔单元 各种杆塔的设计参数、间隙圆图、根开尺寸及基础作用力、杆塔估重、挂点设置和司令图 阶段的要求 G3 层:杆塔结构图和机电 满足工程初步设计和施工图阶段 各种杆塔的结构图和材料汇总表、张力弧垂放线表、金具组装图、接地装置图 组装图 的要求 满足杆塔加工及精细化施工设计 G4 层:精细化模块 各种杆塔的部件放样图和施工工艺 的要求 35kV 架空线路标准设计整体框架设置四层,设计深度逐层加深,不同设计阶段选择应用不同层级或其组合的设计成果。 由于上表中 G4 层中的杆塔放样图主要是铁塔厂家根据设计单位提供的杆塔结构图进行放样供生

7、产加工用的图纸,不在设计单位的工作范围内,因此 暂不开展相关工作。 .2 模块设置 (1)杆塔模块设置 架空线路的杆塔设计从具体的影响因素来分析,主要有电压等级、杆塔材质、回路数、气象条件、导线标称截面等。对工程中所需的杆塔,可认为 主要是由以上要素组合而决定的。 根据南方电网的实际情况,并综合考虑远期的发展趋势,对以上每个要素进行信息收集,并适当的简化和分类,然后将各要素进行合理的归纳和组 合,将不同的要素组合成不同的设计条件,建立杆塔标准模块库。标准设计采用树形结构划分标准模块库,即按电压等级、杆塔材质、回路数、气象条 件、导线标称截面等设计条件划分模块。每个模块包含一系列不同类型的杆塔,

8、如不同使用条件的直线塔和不同转角度数的耐张塔等。 南方电网公司10kV和35kV标准设计V1.0应用手册 5 (2)机电组装图模块设置 机电组装图包括张力弧垂放线表、金具组装图和接地装置图三个模块,各个模块的设置分述如下: 弧垂放线表 张力弧垂放线表按导线型号、气象条件和导线安全系数等设计条件划分,每种组合设计条件对应一个张力弧垂放线表。 金具组装图 金具组装图按线型、串型和线夹类型等设计条件划分,每种组合设计条件对应一个金具组装图。 接地装置图 接地装置图按杆塔型式和接地电阻要求值等设计条件划,每种组合设计条件对应一种接地装置。 (3)精细化模块设置 精细化模块包括杆塔基础工程和杆塔拉线安装

9、两个模块,分别规范了各自的工艺要求。 10kV 配电站 .1 层级划分 层级 内容 作用 G1 层 V1.0 版暂不开展工作 满足工程可行性研究阶段的要求 含 10kV 室内配电站、10kV 户内开关站、10kV 户外开关箱、10kV 箱式变电站、 10kV 景观埋地变电站、10kV 台架变、10kV 电缆分接箱七类配电设施的电气 G3 层:基本模块 满足工程施工图阶段的要求 一次、电气二次及土建基础结构,以及相关的排水、通风、消防及安全防范 措施。 南方电网公司10kV和35kV标准设计V1.0应用手册 6 G4 层:精细化模块 施工工艺 满足精细化施工设计的要求 整体框架设置三层,设计深度

10、逐层加深,不同设计阶段选择应用不同层级或其组合的设计成果。G4 层将2012 年配网示范工程的成果与标准设计对接 后纳入。 .2 模块设置 10kV 配电站模块设置按 G3 层配电设施分类设置。 .2.1 10kV 室内配电站 包含 10kV 配电装置模块、10kV 配变模块、低压配电装置模块、建筑模块、配电自动化二次模块。 1 10kV 配电装置模块根据 10kV 配电装置的设备类型及接线方式进行划分。 2 10kV 配变模块根据变压器的类型及容量进行划分。 3 低压配电装置模块根据低压配电装置的设备类型、以及配套变压器的容量及台数进行划分。 4 建筑结构模块根据设备类型、设备布置方式以及设

11、备数量进行划分。 5 配电自动化二次模块根据自动化功能和通信方式进行划分。 .2.2 10kV 户内开关站 包含 10kV 配电装置模块、建筑模块和配电自动化二次模块。 1 10kV 配电装置模块根据配电装置的类型及电气接线进行划分。 2 建筑模块根据配电装置的类型、规模及布置型式进行划分。 3 配电自动化二次模块根据自动化功能和通信方式进行划分。 .2.3 10kV 户外开关箱 包含 10kV 配电装置模块、基础模块、通用模块、配电自动化二次模块。 南方电网公司10kV和35kV标准设计V1.0应用手册 7 1 10kV 配电装置模块根据设备的出线间隔进行划分。 2 基础模块根据设备尺寸进行

12、划分。 3 通用模块包括设备外形图与地网图。 4 配电自动化二次模块根据自动化功能和通信方式进行划分。 .2.4 10kV 箱式变电站 包含配电装置模块、基础模块、通用模块。 1 配电装置模块根据箱式变电站的类型及容量进行划分。 2 基础模块根据设备尺寸进行划分。 3 通用模块包括设备布置示意图、地网图、箱变围栏平面布置图及立面图。 .2.5 10kV 台架变 包含设备模块、安装模块和公共模块。 1 设备模块根据变压器的容量、类型来划分,包含系统主接线图、配电箱系统图、补偿箱系统图、配电箱外形图、补偿箱外形图; 2 安装模块根据变压器的容量、配电箱的安装方式、10kV 进线方式来划分,包含台架

13、安装图及安装材料表、配电箱安装基础图、低压出线图。 3 公共模块为台架变的地网图、台架铁构件加工图。 .2.6 10kV 景观地埋变电站 包含配电装置模块、基础模块、通用模块。 1 配电装置模块根据景观地埋变电站的类型及容量进行划分。 2 基础模块根据设备尺寸进行划分。 3 通用模块包括设备布置示意图及地网图。 南方电网公司10kV和35kV标准设计V1.0应用手册 8 .2.7 10kV 电缆分接箱 包含 10kV 配电装置模块、基础模块、通用模块。 1 10kV 配电装置模块根据设备的出线间隔进行划分。 2 基础模块根据设备尺寸进行划分。 3 通用模块包括设备外形图与地网图。 10kV 架

14、空线路 .1 层级划分 层级 内容 作用 模块设计条件说明 包括概述、气象条件、导地线型号及参数、导地线张力、 G1 层:杆塔模块 模块杆塔划分及使用条件等 和杆塔一览图,各种杆塔的设计参数、间隙圆图、 满足工程可行性研究阶段的要求 根开尺寸及基础作用力、杆塔估重、挂点设置 G3 层:杆塔结构图和机电 各种杆塔的结构图和材料汇总表、张力弧垂放线表、金具组装图、接地装置 满足工程施工图阶段的要求 组装图 图、柱上开关及电缆头布置图 G4 层:精细化模块 各种杆塔的部件放样图和施工工艺 满足杆塔加工及精细化施工设计的要求 10kV 架空线路标准设计整体框架设置三层,设计深度逐层加深,不同设计阶段选

15、择应用不同层级或其组合的设计成果。 由于上表中 G4 层中的杆塔放样图主要是铁塔厂家根据设计单位提供的杆塔结构图进行放样供生产加工用的图纸,不在设计单位的工作范围内,因此 暂不开展相关工作。 .2 模块设置 1 杆塔模块 南方电网公司10kV和35kV标准设计V1.0应用手册 9 10kV 架空线路杆塔模块分为大档距杆塔和小档距杆塔两部分,其中大档距杆塔模块与 35kV 杆塔模块的设置相同。小档距杆塔模块按电压等级、杆塔 材质(混凝土杆、螺栓角钢塔、焊接角钢塔、钢管杆)、回路数等设计条件划分,每个模块包含一系列不同类型的杆塔,如不同水平综合荷载和不同呼高 的直线塔和耐张塔等。 2 机电组装图模

16、块 机电组装图包括张力弧垂放线表、金具组装图、接地装置图和柱上开关及电缆头布置图四个模块,各个模块的设置分述如下: 弧垂放线表 张力弧垂放线表按导线型号、气象条件和导线安全系数等设计条件划分,每种组合设计条件对应一个张力弧垂放线表。 金具组装图 金具组装图按线型、串型和线夹类型等设计条件划分,每种组合设计条件对应一个金具组装图。 接地装置图 接地装置图按杆塔型式和接地电阻要求值等设计条件划,每种组合设计条件对应一种接地装置。 柱上开关及电缆头布置图 柱上开关及电缆头布置图按开关类型、安装位置、安装方式和线路连接方式等设计条件划分,每种组合设计条件对应一张组装图。 3 精细化模块 精细化模块包括

17、杆塔基础工程和杆塔拉线安装两个模块,各个模块分别规范了各自的工艺要求。 10kV 电缆线路 .1 层级划分 层级 内容 作用 南方电网公司10kV和35kV标准设计V1.0应用手册 10 G1 层 V1.0 版暂不开展工作 满足工程可行性研究阶段的要求 G3 层:基本模块 包括直埋模块、排管模块、电缆沟模块、桥架模块 满足工程施工图阶段的要求 G4 层:精细化模块 施工工艺 满足精细化施工设计的要求 整体框架设置三层,设计深度逐层加深,不同设计阶段选择应用不同层级或其组合的设计成果。G4 层将2012 年配网示范工程的成果与标准设计进行 对接后纳入。 .2 模块设置 电缆线路设计从具体的影响因

18、素来分析,主要有敷设分类、适用荷载等级、通道回路数量、所用材料的材质、敷设方式、工井类别等。 根据南方电网的实际情况,并综合考虑远期的发展趋势,对以上每个要素进行信息收集,同时作适当的简化和分类,然后将各要素进行合理的归纳 和组合,将不同的要素组合成不同的设计条件,建立标准模块库。先按敷设分类设立直埋、排管、电缆沟、桥架共四个大类,再按照适用荷载等级、通 道回路数量、所用材料的材质、敷设方式、工井类别等要素确定单个模块。 南方电网公司10kV和35kV标准设计V1.0应用手册 11 第 2 章 方案和模块索引 2.1 模块命名 35kV 变电站 CSG35B 图纸编号:0199 模块编号:一位

19、或二位大写拼音字母加两位数字流水号 大写字母含义:G-35kV配电装置;D10kV 配电装置;ZB35kV 主变压器;GG-公共 模块;ZK-主控楼模块;ZD-站用电系统模块;JC-警传室模块;GZ-35kV 配电装置子 模块;DZ-10kV 配电装置子模块;ZZ-35kV 主变压器子模块;P-方案 层级代码:G2/G3(G1或G4 省略) 变电站布置方式代码:WZ户外站;JZ紧凑站 35kV 变电站 南方电网 示例 1:CSG-35B-WZ-G01-01 含义:南方电网-35kV 户外变电站-35kV 配电装置第一个模块(单母接线模块)-01。 示例 2:CSG-35B-WZ-G2-GZ01

20、02 含义:南方电网-35kV 户外变电站-G2层-35kV 配电装置子模块的第一个模块(35kV 出线间隔模块 1)-02。 35kV 架空线路 .1 基本模块命名原则 南方电网公司10kV和35kV标准设计V1.0应用手册 12 1 35kV 机电组装图 CSG35K 模块编号:HC-弧垂放线表;JJ-金具组装图;JD-接地装置图 35kV 架空线路 南方电网 示例:CSG-35K-HC 含义:南方电网35kV架空线部分弧垂放线表。 2 35kV 杆塔命名原则(其中杆塔模块编号由材质、回路数、气象区和导线标称截面四部分组成) CSG35K 呼高或杆高 是否带地线:D-表示有地线(无地线可

21、省略) 是否加长杆:G-表示为加长杆(非加长杆可省略) 塔型系列号:表示直线或耐张塔的塔型序号,如 1、2、3 塔型字母:Z-直线杆塔;J-转角杆塔;JD-终端塔 导线标称截面代号:1-120 mm2 2 2 ;2-150 mm ;3-240 mm ; 气象区:A-V 25m/s,b 0mm;B-V 30m/s,b 0mm;C-V 35m/s,b 0mm;D-V 25m/s,b 10mm;E-V 25m/s,b 20mm; 回路数:1-单回路;2-双回路; 材质:S-混凝土杆;L-螺栓角钢塔;G-钢管杆 35kV 架空线路 南方电网 示例:CSG-35K-L2D3-J3-15 含义:南方电网3

22、5kV架空线部分螺栓角钢塔、双回路、气象分区为 D 区、导线标称截面 240mm23 型转角塔呼高 15m。 .2 精细化模块命名原则 南方电网公司10kV和35kV标准设计V1.0应用手册 13 CSG35K 模块编号:JC-杆塔基础工程;LX-杆塔拉线安装 精细化代码:JX 35kV 架空线路 南方电网 示例:CSG-35K-JX-杆塔拉线安装 含义:南方电网35kV架空线路精细化模块杆塔拉线安装。 10kV 配电站 .1 基本模块命名原则 CSG(GZ)10B 图纸编号:0199 模块编号:一至三位大写拼音字母加两位数字流水号 大写字母含义:G10kV配电装置;BY油变;BG干变;D低压

23、配电装置;Z配电自动 化;J建筑;LG-电缆沟;T-通用;BYJ非晶合金油变;AZ台架;JC配电箱基础;CX 低压出线;GG公共;GY-公用;ZG-自动化高压;ZD-自动化低压;ZJ-自动化建筑 配电站分类代码:NZ-室内配电站;KZ-户内开关站;KX-户外开关箱;DF-电缆分接箱;ZB-组合式箱变; YB-预装式箱变;DB-景观地埋式箱变;TB-台架变 10kV 配电站 广州地区专用 南方电网 示例 1:CSG-10B-NZ-G01- 含义:南方电网10kV配电站室内配电站10kV 配电装置模块。 示例 2:CSG(GZ)-10B-KZ-J- 含义:南方电网(广州地区专用)10kV 配电站户内开关站建筑模块。 南方电网公司10kV和35kV标准设计V1.0应用手册 14 .2 精细化模块命名原则 CSG(GZ)10B 模块编号:大写字母用汉语拼音第一个字母表示 含义:JD接地装置;XBA箱变安装;TBA台架变安装;GA
