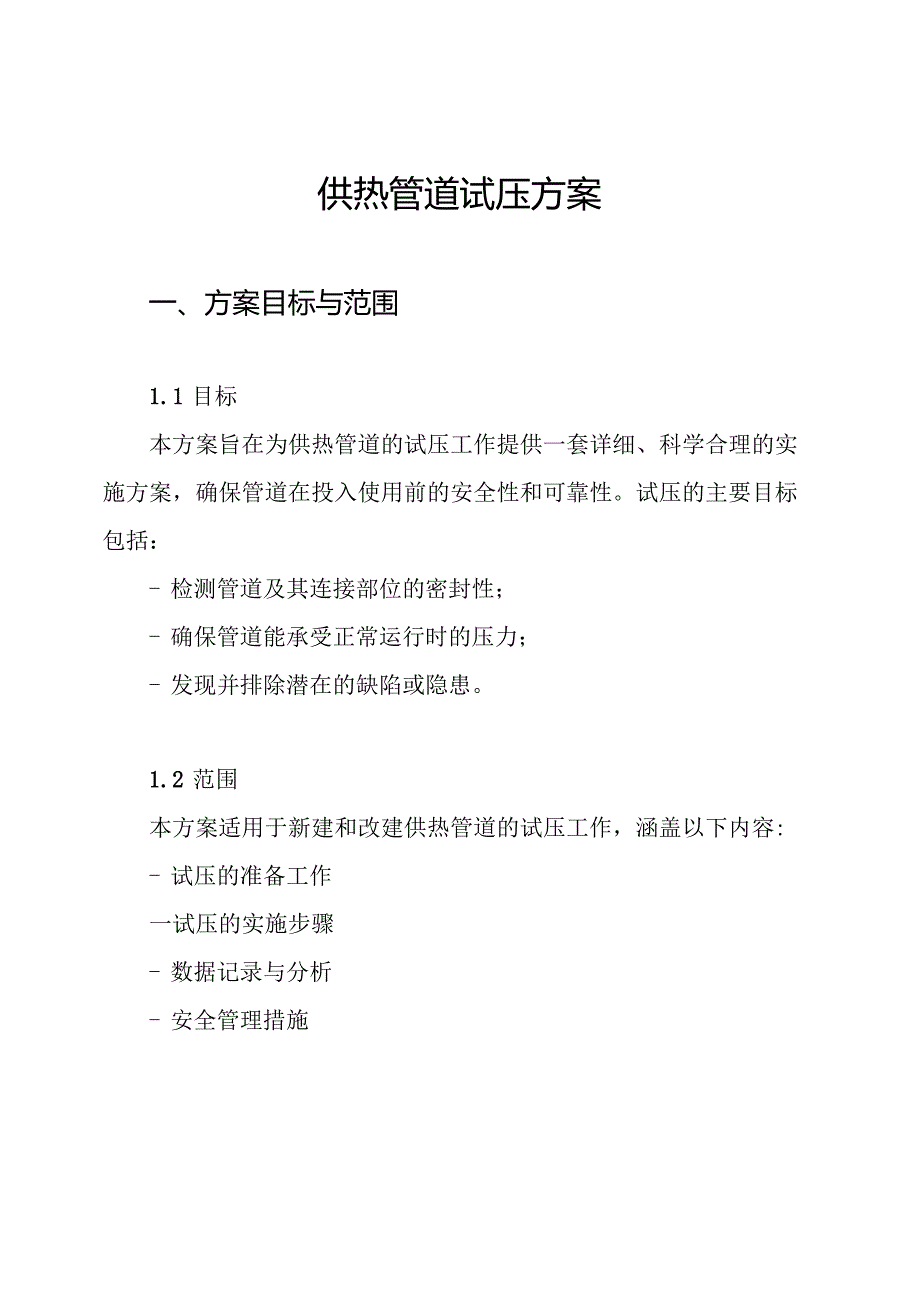

1、供热管道试压方案一、方案目标与范围1.1 目标本方案旨在为供热管道的试压工作提供一套详细、科学合理的实施方案,确保管道在投入使用前的安全性和可靠性。试压的主要目标包括:- 检测管道及其连接部位的密封性;- 确保管道能承受正常运行时的压力;- 发现并排除潜在的缺陷或隐患。1.2 范围本方案适用于新建和改建供热管道的试压工作,涵盖以下内容:- 试压的准备工作一试压的实施步骤- 数据记录与分析- 安全管理措施二、组织现状与需求分析2.1组织现状目前,供热管道的安装及维护工作由专业技术人员进行,具备一定的技术水平。但在试压过程中,仍存在以下问题: 试压流程不够规范,易导致漏水或设备损坏; 数据记录不完

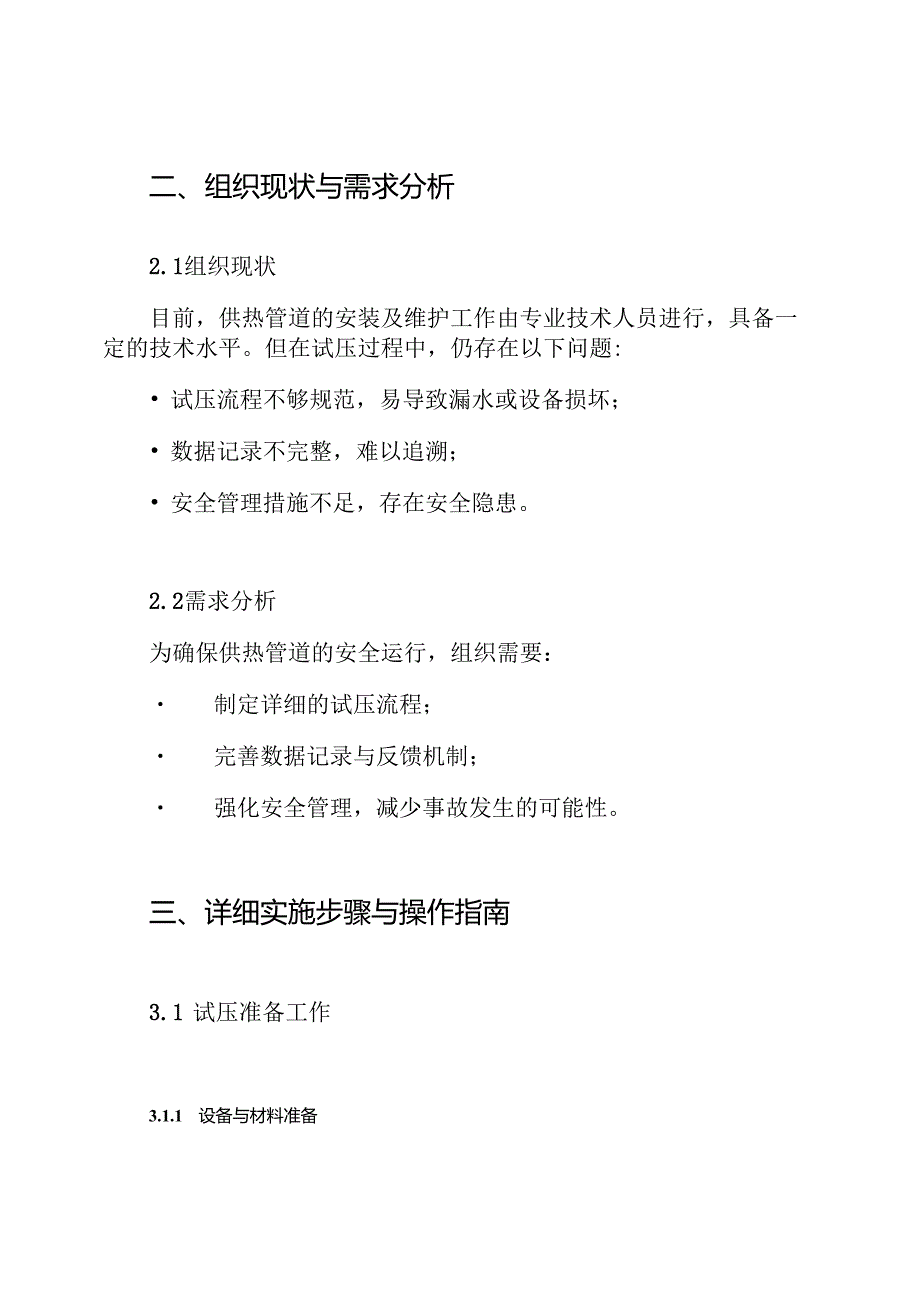

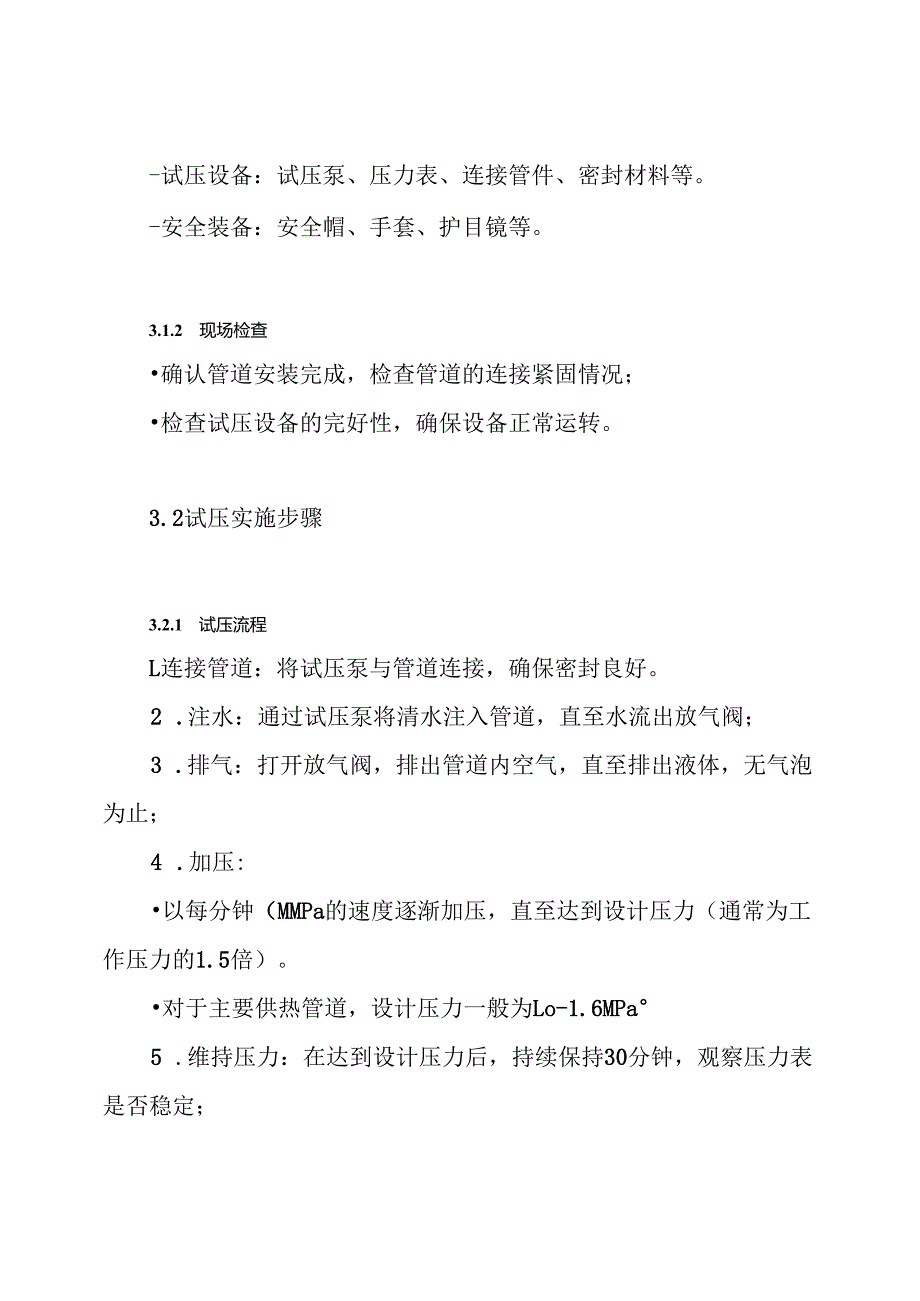

2、整,难以追溯; 安全管理措施不足,存在安全隐患。2.2需求分析为确保供热管道的安全运行,组织需要: 制定详细的试压流程; 完善数据记录与反馈机制; 强化安全管理,减少事故发生的可能性。三、详细实施步骤与操作指南3.1 试压准备工作3.1.1 设备与材料准备-试压设备:试压泵、压力表、连接管件、密封材料等。-安全装备:安全帽、手套、护目镜等。3.1.2 现场检查确认管道安装完成,检查管道的连接紧固情况;检查试压设备的完好性,确保设备正常运转。3.2试压实施步骤3.2.1 试压流程L连接管道:将试压泵与管道连接,确保密封良好。2 .注水:通过试压泵将清水注入管道,直至水流出放气阀;3 .排气:打开
3、放气阀,排出管道内空气,直至排出液体,无气泡为止;4 .加压:以每分钟(MMPa的速度逐渐加压,直至达到设计压力(通常为工作压力的1.5倍)。对于主要供热管道,设计压力一般为Lo-1.6MPa5 .维持压力:在达到设计压力后,持续保持30分钟,观察压力表是否稳定;6 .记录数据:记录试压的起始压力、维持时间及结束压力。3.2.2试压结束 降压:缓慢释放压力,避免管道突发破裂; 检查漏水:在降压过程中,仔细检查管道及连接部位是否漏水; 数据整理:将试压数据整理归档,形成试压报告。3.3安全管理措施 制定安全规程:在试压前,由专人制定安全规程,确保所有参与人员知晓; 现场监控:试压期间,安排专人负
4、责现场监控,及时处理突发状况; 紧急预案:制定突发事故应急预案,确保在出现安全事故时能够迅速反应。四、数据记录与分析4.1数据记录在试压过程中,需记录以下数据:- 试压开始时间和结束时间;- 起始压力、维持压力、结束压力;- 维持压力时的环境温度;- 漏水检查结果。4.2数据分析试压报告中应包含数据分析部分,评估试压结果是否符合设计要求:-如果压力稳定,且无漏水现象,则可判定管道合格;-如果发现压力下降或漏水现象,需立即停止试压,进行排查和修复。五、成本效益分析5.1 成本因素试压过程中涉及的主要成本包括:- 设备租赁费用:约500元/次;- 材料费用(密封材料、连接管件等):约200元/次;- 人工费用:约300元/次。5.2 效益分析通过有效的试压工作,可以: 减少因管道泄漏导致的经济损失; 提高供热系统的运行效率,降低能耗; 增强用户的满意度和信任度。六、总结与建议本方案为供热管道试压工作提供了详细的实施步骤和安全管理措施。通过规范的试压流程和有效的数据记录,可以有效提高供热管道的安全性和可靠性。建议在日常工作中,定期对试压流程进行复盘与优化,确保其持续适应组织的发展需求。本方案自发布之日起生效,由技术部负责实施与监督,所有参与人员须认真遵守并执行相关规定。
