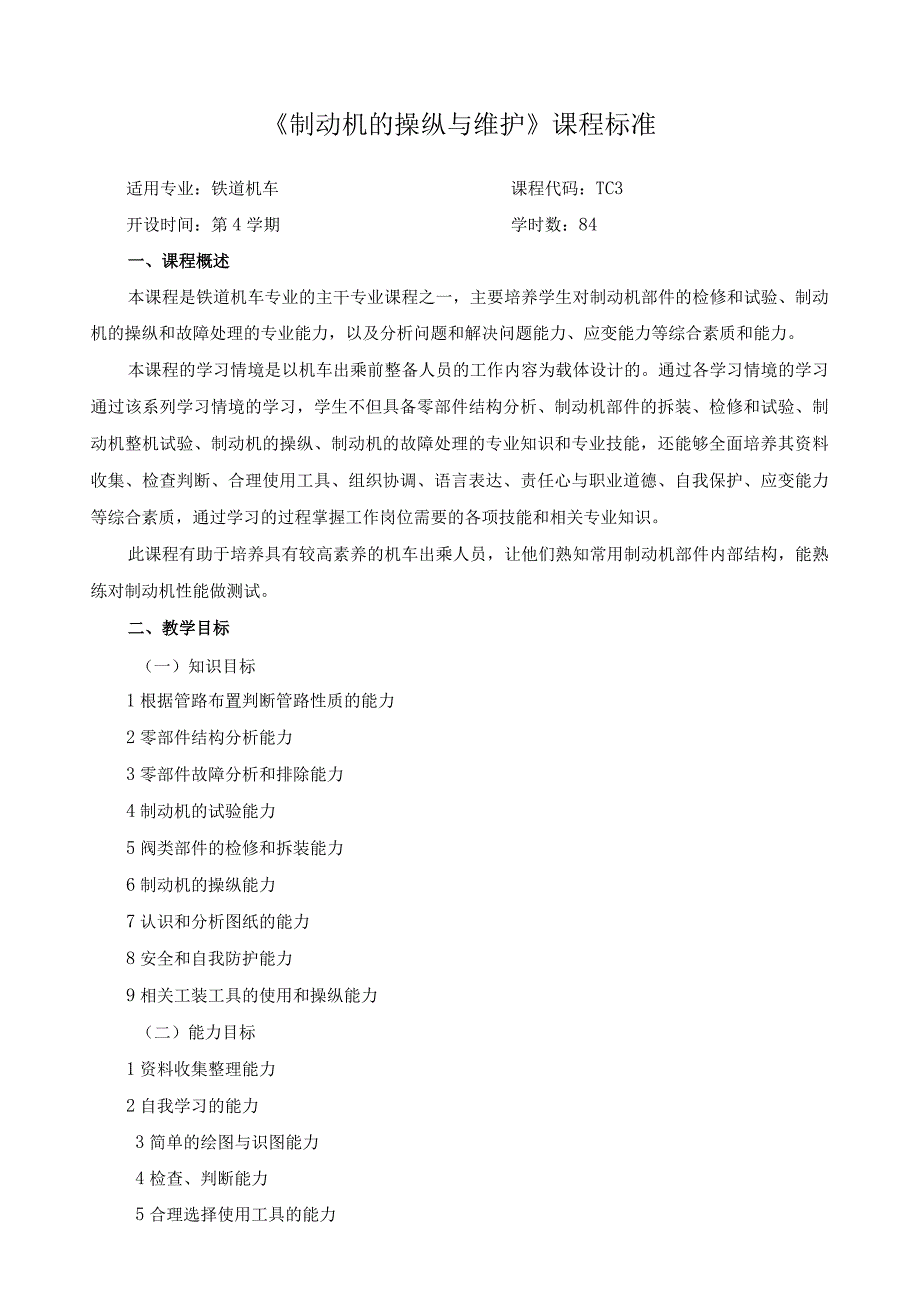

1、制动机的操纵与维护课程标准适用专业：铁道机车课程代码：TC3开设时间：第4学期学时数：84一、课程概述本课程是铁道机车专业的主干专业课程之一，主要培养学生对制动机部件的检修和试验、制动机的操纵和故障处理的专业能力，以及分析问题和解决问题能力、应变能力等综合素质和能力。本课程的学习情境是以机车出乘前整备人员的工作内容为载体设计的。通过各学习情境的学习通过该系列学习情境的学习，学生不但具备零部件结构分析、制动机部件的拆装、检修和试验、制动机整机试验、制动机的操纵、制动机的故障处理的专业知识和专业技能，还能够全面培养其资料收集、检查判断、合理使用工具、组织协调、语言表达、责任心与职业道德、自我保护、
2、应变能力等综合素质，通过学习的过程掌握工作岗位需要的各项技能和相关专业知识。此课程有助于培养具有较高素养的机车出乘人员，让他们熟知常用制动机部件内部结构，能熟练对制动机性能做测试。二、教学目标（一）知识目标1根据管路布置判断管路性质的能力2零部件结构分析能力3零部件故障分析和排除能力4制动机的试验能力5阀类部件的检修和拆装能力6制动机的操纵能力7认识和分析图纸的能力8安全和自我防护能力9相关工装工具的使用和操纵能力（二）能力目标1资料收集整理能力2自我学习的能力3简单的绘图与识图能力4检查、判断能力5合理选择使用工具的能力6理论知识的运用能力（三）素质目标1动手操纵协调能力2语言表达能力3责任

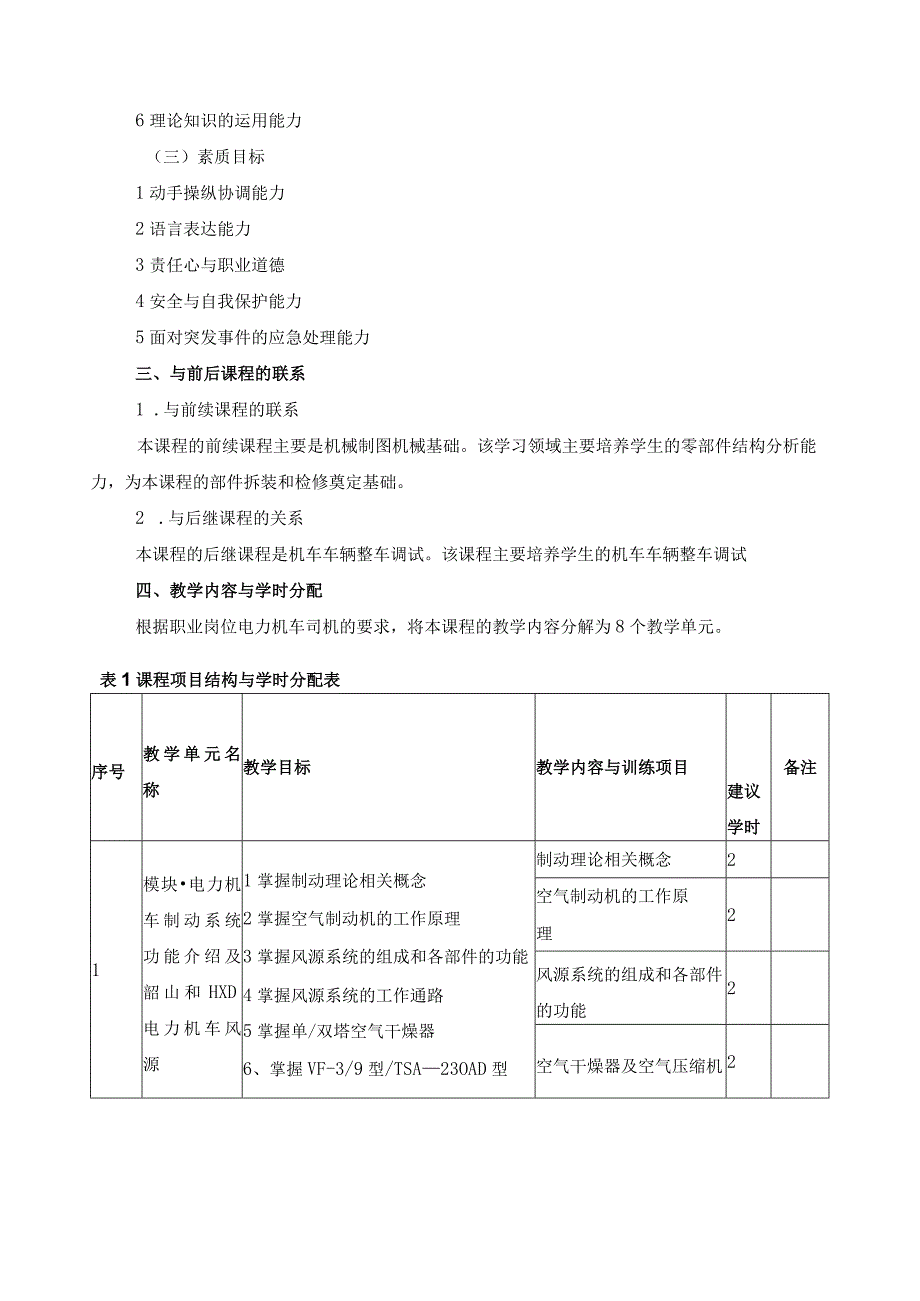

3、心与职业道德4安全与自我保护能力5面对突发事件的应急处理能力三、与前后课程的联系1 .与前续课程的联系本课程的前续课程主要是机械制图机械基础。该学习领域主要培养学生的零部件结构分析能力，为本课程的部件拆装和检修奠定基础。2 .与后继课程的关系本课程的后继课程是机车车辆整车调试。该课程主要培养学生的机车车辆整车调试四、教学内容与学时分配根据职业岗位电力机车司机的要求，将本课程的教学内容分解为8个教学单元。表1课程项目结构与学时分配表序号教学单元名称教学目标教学内容与训练项目建议学时备注1模块电力机车制动系统功能介绍及韶山和HXD电力机车风源1掌握制动理论相关概念2掌握空气制动机的工作原理3掌握风

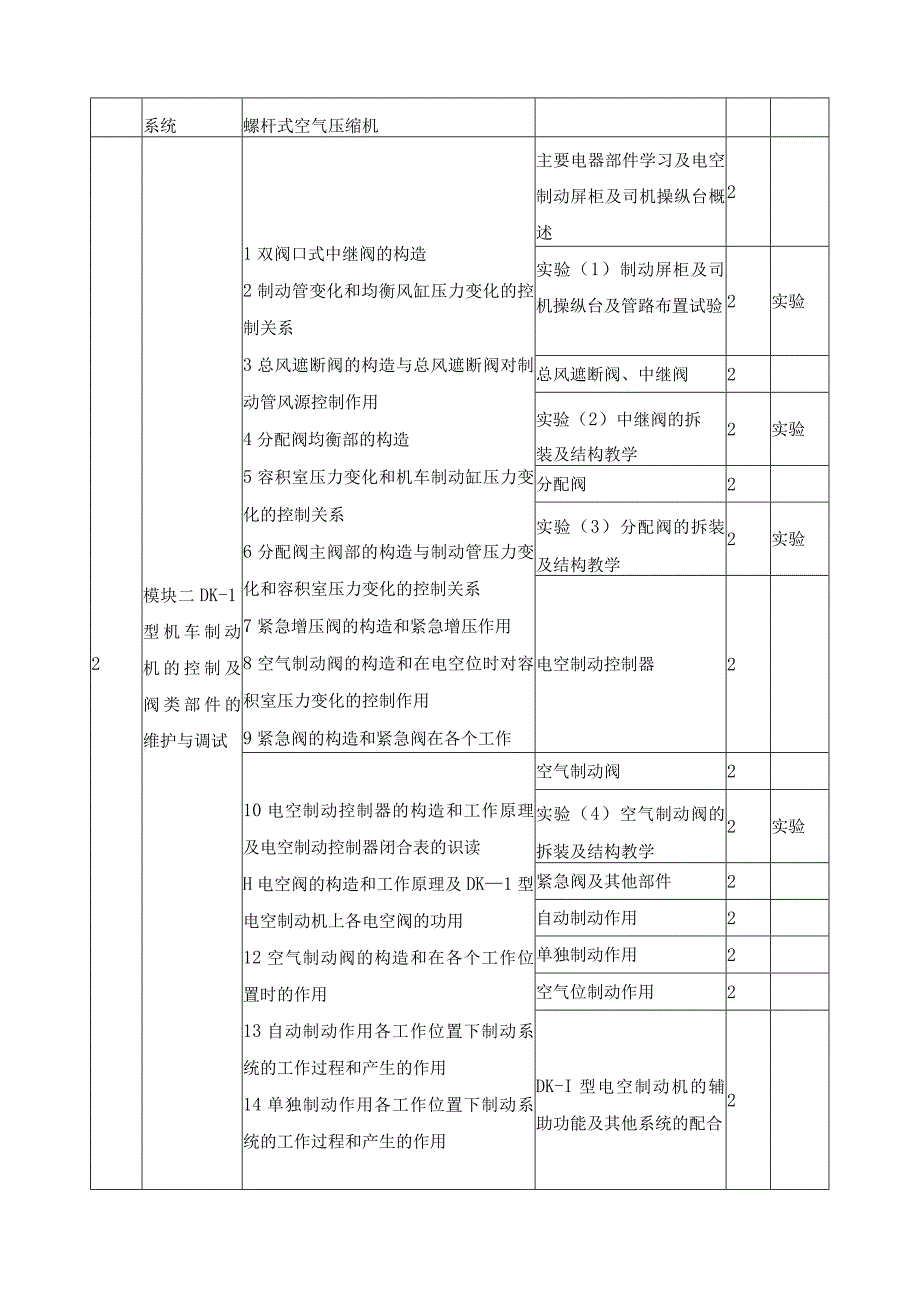

4、源系统的组成和各部件的功能4掌握风源系统的工作通路5掌握单/双塔空气干燥器6、掌握VF-3/9型/TSA23OAD型制动理论相关概念2空气制动机的工作原理2风源系统的组成和各部件的功能2空气干燥器及空气压缩机2系统螺杆式空气压缩机2模块二DK-1型机车制动机的控制及阀类部件的维护与调试1双阀口式中继阀的构造2制动管变化和均衡风缸压力变化的控制关系3总风遮断阀的构造与总风遮断阀对制动管风源控制作用4分配阀均衡部的构造5容积室压力变化和机车制动缸压力变化的控制关系6分配阀主阀部的构造与制动管压力变化和容积室压力变化的控制关系7紧急增压阀的构造和紧急增压作用8空气制动阀的构造和在电空位时对容积室压力
5、变化的控制作用9紧急阀的构造和紧急阀在各个工作主要电器部件学习及电空制动屏柜及司机操纵台概述2实验（1）制动屏柜及司机操纵台及管路布置试验2实验总风遮断阀、中继阀2实验（2）中继阀的拆装及结构教学2实验分配阀2实验（3）分配阀的拆装及结构教学2实验电空制动控制器210电空制动控制器的构造和工作原理及电空制动控制器闭合表的识读H电空阀的构造和工作原理及DK1型电空制动机上各电空阀的功用12空气制动阀的构造和在各个工作位置时的作用13自动制动作用各工作位置下制动系统的工作过程和产生的作用14单独制动作用各工作位置下制动系统的工作过程和产生的作用空气制动阀2实验（4）空气制动阀的拆装及结构教学2实验
6、紧急阀及其他部件2自动制动作用2单独制动作用2空气位制动作用2DK-I型电空制动机的辅助功能及其他系统的配合215空气位制动作用各工作位置下制动系统的工作过程和产生的作用16DK-I型电空制动机的辅助功能及其他系统的配合3模块三HXDlD电力机车CCBII电空制动系统控制及阀类部件的维护与调试1. CCBII电空制动系统控制原则及控制关系2. CCBII电空制动系统主要部件3. CCBII电空制动系统基本设置4. CCBII电空制动系统综合作用大功率机车的风源系统2大功率机车部件名称2大功率机车的控制系统大功率机车基础制动及故2障处理24模块四HXD2C型电力机车法维莱型制动机系统的原理1法维
7、莱EUrotrOl制动机司机室制动操作显示部件2法维莱EUrotrol制动机司机制动阀及作用阀模块3法维莱Eurotrol制动机EPM模块及分配阀4法维莱EUrotrOl制动机综合作用法维莱Eurotrol制动机司机室制动操作显示部件2法维莱Eurotrol制动机司机制动阀及作用阀模块2法维莱Eurotrol制动机EPM模块及分配阀2法维莱Eurotrol制动机综合作用25模块五HXD型电力机车DK-2型机车制动机1 DK-2型机车制动系统功能及性能指标2 DK-2型机车制动系统主要部件3 DK-2制动系统综合作用4 DK-2制动系统运行模式设置DK-2型机车制动系统功能及性能指标2DK-2型
8、机车制动系统主要部件2DK-2制动系统综合作2的原理用DK-2制动系统运行模式设置26模块六制动机的日常试验1、电空制动机日常性能实验2、列车制动系统的模拟操纵五步闸3、列车应急故障处理及操作规程实验（5）电空制动机日常性能实验2实验实验（6）列车制动系统的模拟操纵五步闸2实验47模块七HXD型电力机车基础制动装置与停车制动装置1基础制动装置组成2单元制动器的学习3盘型制动的学习基础制动装置组成2单元制动器的学习2现场教学（1）单元制动器2现场教学8模块八主型车辆分配阀的检修与功能试验1、客车104型空气制动机2、货车120型空气制动机3、F8型空气制动机4、最大、最小减压量控制客车104型空
9、气制动机2货车120型空气制动机2F8型空气制动机2最大、最小减压量控制29复习考试复习、机动、考试6合计84五、教材的选用1 .教材选取的原则实用、便于开展教学2 .推荐教材电力机车制动机李益民铁道出版社3 .参考的教学资料主要教学软件有制动机操纵与维护多媒体教学软件、硬件有电力机车制动设备实物及模拟仿真制动操纵与仿真实训室、机务段现场。六、教师要求本课程授课教师需要具备电力机车制动制动机及车辆制动机理论和实际操纵能力、熟悉制动机检查维护工作流程及工艺文件，熟悉电力机车制动机日常调试维护试验，具有使用和管理电力机车多媒体互动软件及进行相关理论与实践教学能力，具备相关专业技能，解决生产现场实际
10、问题的能力，具有项目设计能力、项目组织经验、生产组织能力、协调与沟通能力等方法能力和社会能力。七、学习场地、设施要求课程所需的多媒体教室、实训室主要是201实训室。八、考核方式与标准表2考核方式考核形式考核内容考核形式成绩比例过程考核学习态度、课堂纪律、6S管理、课堂提问、平时作业、实验报告20%实验、阀类拆装动手能力、五步闸试验、日常性能试验提问、试验报告30%终结性考核DK-I型机车制动机的控制及阀类部件的维护与调试、CCBll电空制动系统控制及阀类部件的维护与调试、HXD型电力机车DK-2型机车制动机的原理、HXD2C型电力机车法维莱型制动机系统的原理、HXD电力机车制动系统功能介绍及电
11、力机车风源系统、减压量控制及主型车辆制动机期终考试、50%表3考核评价标准序号考核点评价标准成绩比例（%）优（90分）良（75分）及格（60分）11能掌握制动理论相关概念6个考核4个考3个考102能掌握空气制动机的工作原理3能掌握风源系统的组成和各部件的功能序号考核点评价标准成绩比例（%）优（90分）良（75分）及格（60分）4能掌握风源系统的工作通路5能掌握单/双塔空气干燥器6能掌握VF-3/9型/TSA230AD型螺杆式空气压缩机21.能够熟悉机车制动机各主要部件的构造18点合格12核点合格9核点合格302,能够自行分析中继阀的工作原理和作用，完成中继阀的拆装和检修3.能够自行分析109型
12、分配阀的工作原理和作用，完成109型分配阀的拆装和检修4.能够自行分析电动放风阀的工作原理和作用，完成电动放风阀的拆装和检修5.完成紧急阀的拆装和检修6.能够自行大闸的工作原理和作用7.完成小闸的拆装和检修8能完成制动机的电空位工况转换9.能掌握电空制动控制器在运转位时接通的电路、连通的气路、各部件的动作和产生的作用10.能掌握电空制动控制器在过充位时接通的电路、连通的气路、各部件的动作和产生的作用11.接通的电路、连通的气路、各部件的动作和产生的作用12.能掌握电空制动控制器在中立位时接通的电路、连通的气路、各部件的动作和产生的作用序号考核点评价标准成绩比例（%）优（90分）良（75分）及格
13、60分）13.能掌握电空制动控制器在紧急位时接通的电路、连通的气路、各部件的动作和产生的作用14.能掌握电空制动控制器在重联位时接通的电路、连通的气路、各部件的动作和产生的作用15.能完成制动机的机能检查试验16.能掌握自动制动作用操作过程中常见故障的产生原因和处理方法17.能熟悉空气管路柜的设备布局18.能进行自我防护31、CCBn电空制动系统控制原则及控制关系2、CCBn电空制动系统主要部件3、CCBn电空制动系统基本设置4、CCBn电空制动系统综合作用5、法维莱Eurotrol制动机司机室制动操作显示部件/6、法维莱Eurotrol制动机司机制动阀及作用阀模块/7、法维莱Eurotro
14、l制动机EPM模块及分配阀/8、法维莱Eurotrol制动机综合作用/9、DK-2型机车制动系统功能及性能指标/10、DK2型机车制动系统主要部件/11、DK2制动系统综合作用/12.DK-2制动系统运行模式设置12个考核点合格8个考核点合格6个考核点合格3041、电空制动机日常性能实验4个考3个考2个考1()序号考核点评价标准成绩比例（%）优（90分）良（75分）及格（60分）2、列车制动系统的模拟操纵五步闸核核核3、操作规程4、列车应急故障处理及41基础制动装置组成5点合格4点合格3点合格102停车制动器的学习3单元制动器的学习4、最大减压量、最小减压量5.能进行自我防护51、客车104型空气制动机结构2、客车104型制动机工作原理3、货车120型空气制动机结构4、货车120型制动机工作原理5、F8型空气制动机结构5个考核点合格4个考核点合格3个考核点合格10
