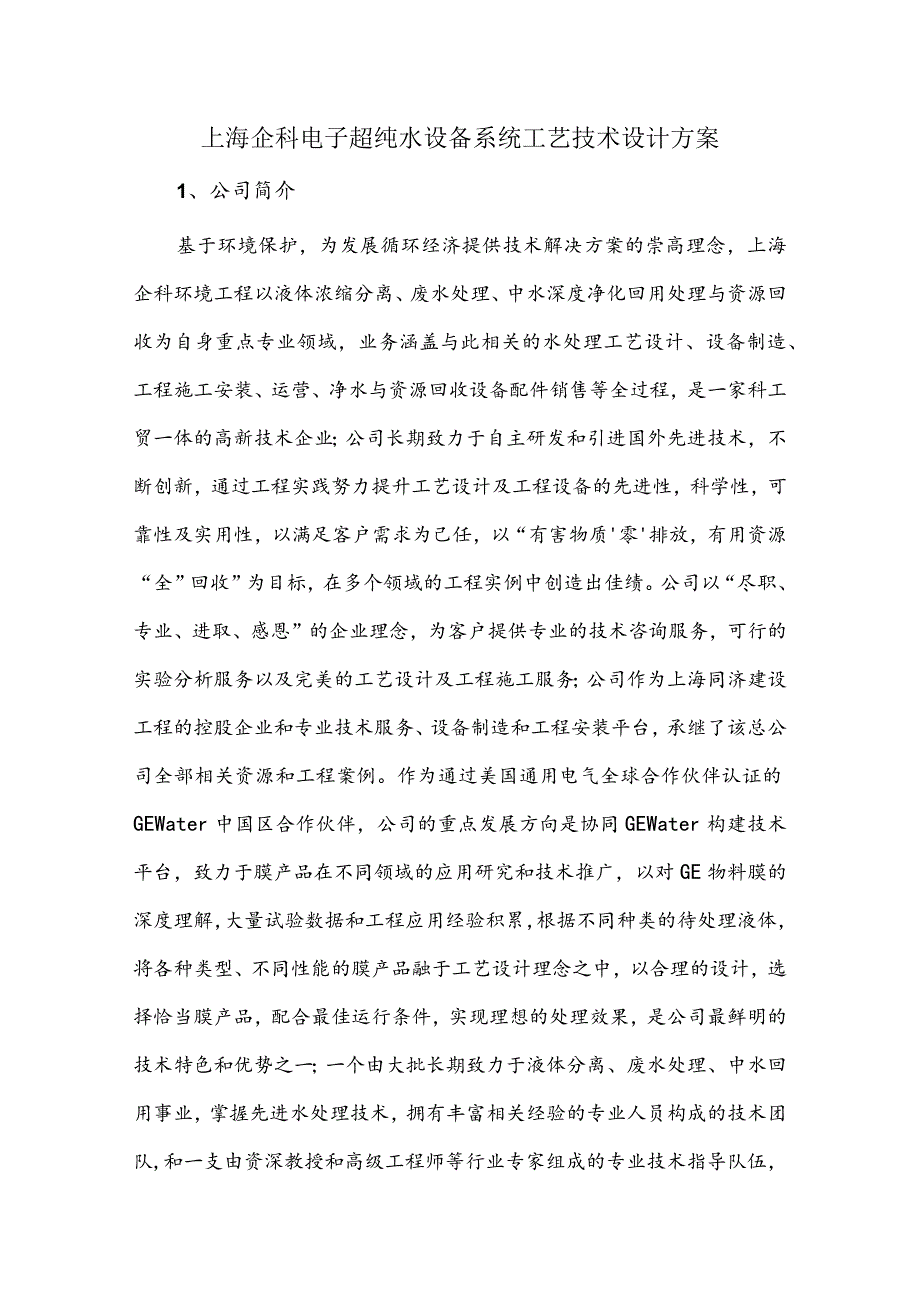

1、上海企科电子超纯水设备系统工艺技术设计方案1、公司简介基于环境保护，为发展循环经济提供技术解决方案的崇高理念，上海企科环境工程以液体浓缩分离、废水处理、中水深度净化回用处理与资源回收为自身重点专业领域，业务涵盖与此相关的水处理工艺设计、设备制造、工程施工安装、运营、净水与资源回收设备配件销售等全过程，是一家科工贸一体的高新技术企业；公司长期致力于自主研发和引进国外先进技术，不断创新，通过工程实践努力提升工艺设计及工程设备的先进性，科学性，可靠性及实用性，以满足客户需求为己任，以“有害物质零排放，有用资源“全”回收”为目标，在多个领域的工程实例中创造出佳绩。公司以“尽职、专业、进取、感恩”的企业
2、理念，为客户提供专业的技术咨询服务，可行的实验分析服务以及完美的工艺设计及工程施工服务；公司作为上海同济建设工程的控股企业和专业技术服务、设备制造和工程安装平台，承继了该总公司全部相关资源和工程案例。作为通过美国通用电气全球合作伙伴认证的GEWater中国区合作伙伴，公司的重点发展方向是协同GEWater构建技术平台，致力于膜产品在不同领域的应用研究和技术推广，以对GE物料膜的深度理解，大量试验数据和工程应用经验积累，根据不同种类的待处理液体，将各种类型、不同性能的膜产品融于工艺设计理念之中，以合理的设计，选择恰当膜产品，配合最佳运行条件，实现理想的处理效果，是公司最鲜明的技术特色和优势之一；

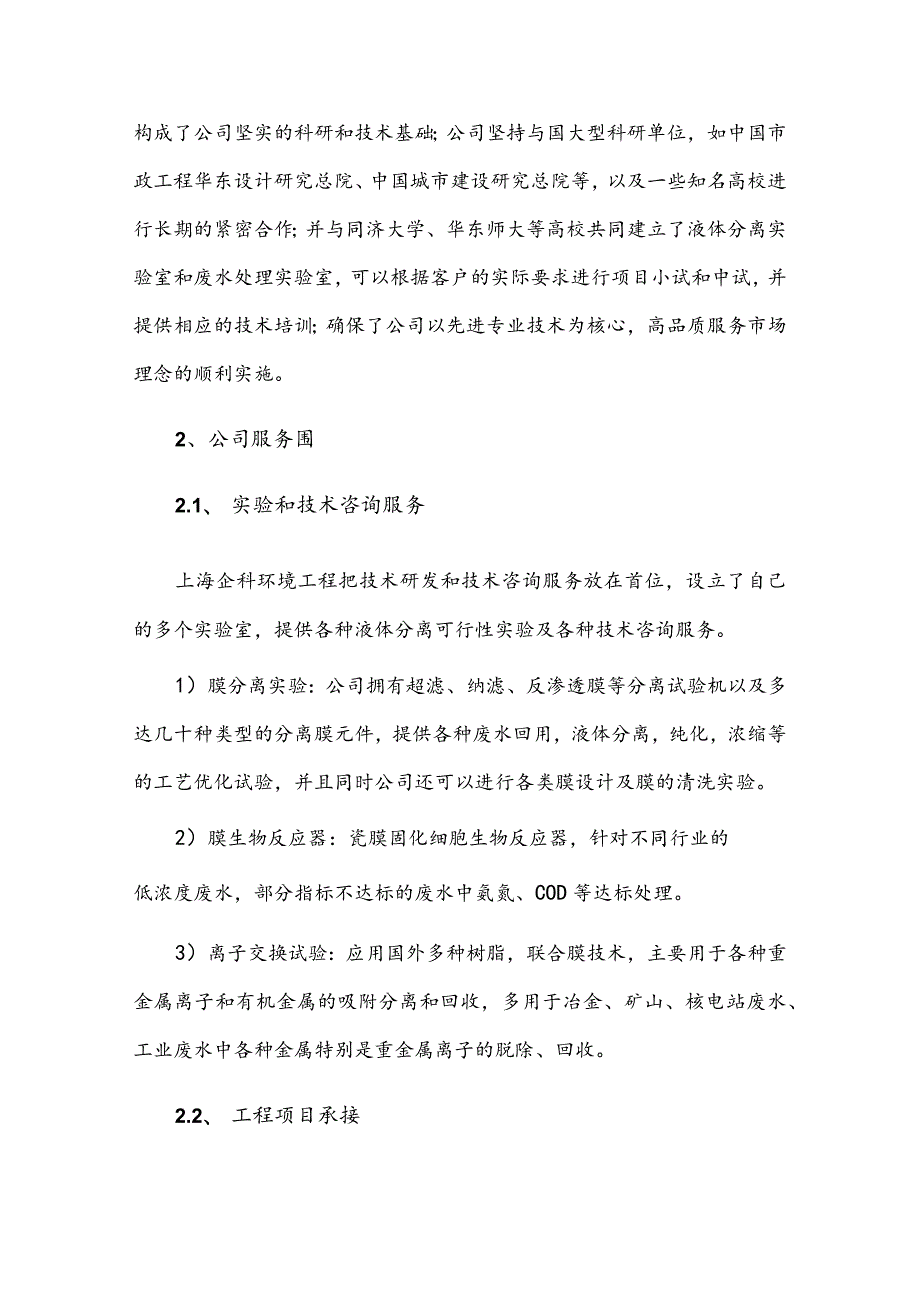

3、一个由大批长期致力于液体分离、废水处理、中水回用事业，掌握先进水处理技术，拥有丰富相关经验的专业人员构成的技术团队,和一支由资深教授和高级工程师等行业专家组成的专业技术指导队伍，构成了公司坚实的科研和技术基础；公司坚持与国大型科研单位，如中国市政工程华东设计研究总院、中国城市建设研究总院等，以及一些知名高校进行长期的紧密合作；并与同济大学、华东师大等高校共同建立了液体分离实验室和废水处理实验室，可以根据客户的实际要求进行项目小试和中试，并提供相应的技术培训；确保了公司以先进专业技术为核心，高品质服务市场理念的顺利实施。2、公司服务围2.1、 实验和技术咨询服务上海企科环境工程把技术研发和技术咨
4、询服务放在首位，设立了自己的多个实验室，提供各种液体分离可行性实验及各种技术咨询服务。1）膜分离实验：公司拥有超滤、纳滤、反渗透膜等分离试验机以及多达几十种类型的分离膜元件，提供各种废水回用，液体分离，纯化，浓缩等的工艺优化试验，并且同时公司还可以进行各类膜设计及膜的清洗实验。2）膜生物反应器：瓷膜固化细胞生物反应器，针对不同行业的低浓度废水，部分指标不达标的废水中氨氮、COD等达标处理。3）离子交换试验：应用国外多种树脂，联合膜技术，主要用于各种重金属离子和有机金属的吸附分离和回收，多用于冶金、矿山、核电站废水、工业废水中各种金属特别是重金属离子的脱除、回收。2.2、 工程项目承接上海企科环

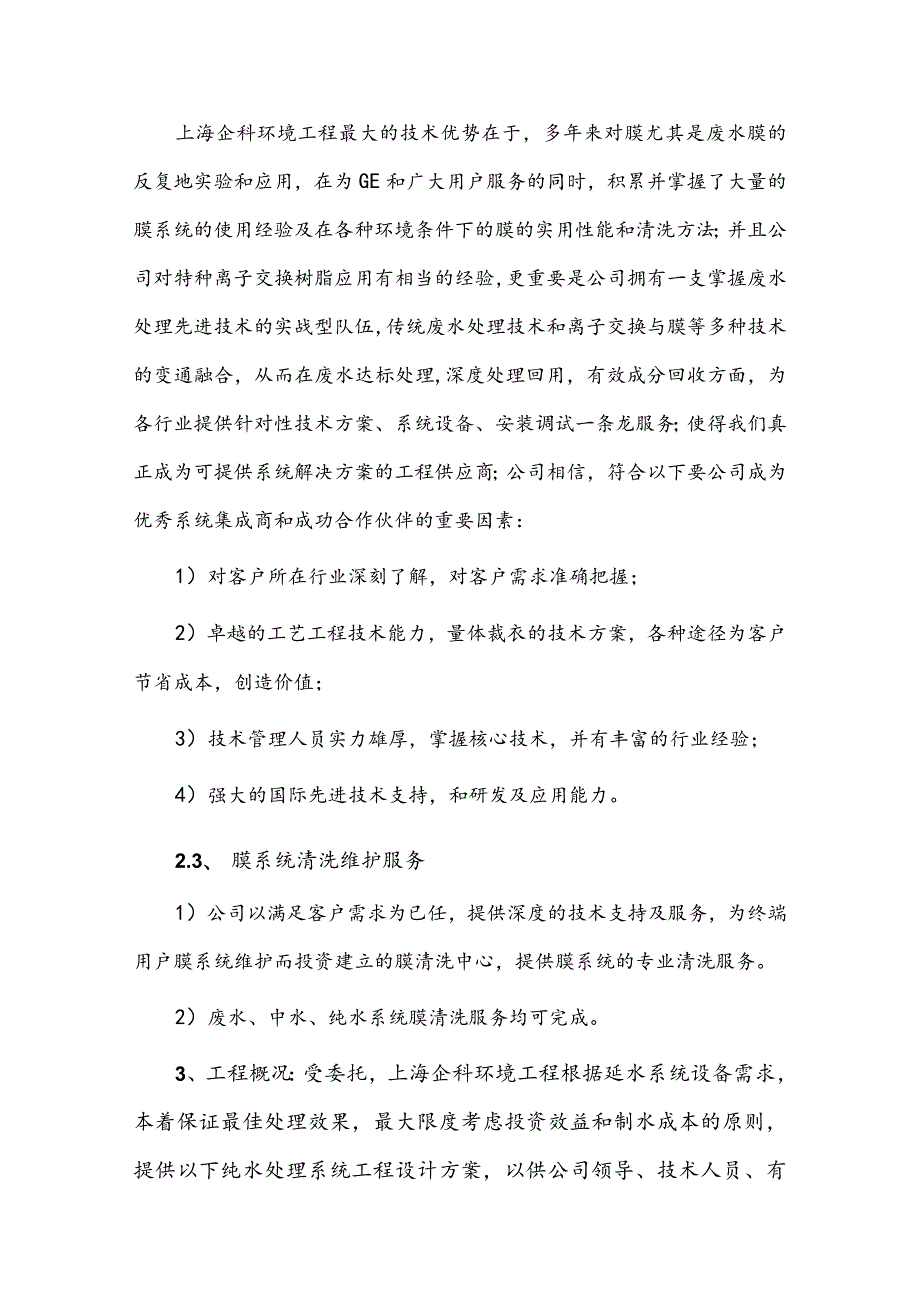

5、境工程最大的技术优势在于，多年来对膜尤其是废水膜的反复地实验和应用，在为GE和广大用户服务的同时，积累并掌握了大量的膜系统的使用经验及在各种环境条件下的膜的实用性能和清洗方法；并且公司对特种离子交换树脂应用有相当的经验，更重要是公司拥有一支掌握废水处理先进技术的实战型队伍，传统废水处理技术和离子交换与膜等多种技术的变通融合，从而在废水达标处理,深度处理回用，有效成分回收方面，为各行业提供针对性技术方案、系统设备、安装调试一条龙服务；使得我们真正成为可提供系统解决方案的工程供应商；公司相信，符合以下要公司成为优秀系统集成商和成功合作伙伴的重要因素：1）对客户所在行业深刻了解，对客户需求准确把握；
6、2）卓越的工艺工程技术能力，量体裁衣的技术方案，各种途径为客户节省成本，创造价值；3）技术管理人员实力雄厚，掌握核心技术，并有丰富的行业经验；4）强大的国际先进技术支持，和研发及应用能力。2.3、 膜系统清洗维护服务1）公司以满足客户需求为已任，提供深度的技术支持及服务，为终端用户膜系统维护而投资建立的膜清洗中心，提供膜系统的专业清洗服务。2）废水、中水、纯水系统膜清洗服务均可完成。3、工程概况：受委托，上海企科环境工程根据延水系统设备需求，本着保证最佳处理效果，最大限度考虑投资效益和制水成本的原则，提供以下纯水处理系统工程设计方案，以供公司领导、技术人员、有关专家审议和决策。本方案涉及的工艺
7、流程适用于纯水处理工程。第一章工程项目技术指标1 .工程概况1.1. 工程名称：。1.2. 工程地址：。2 .水源水质2.1. .设计水源水质情况如下：（略、由业主提供）2.2.设计规模、本项目拟建纯水站：纯水站总产水能力为75r113h（18MCM的超纯水）；纯水供水采用变频水泵根据管道压力自动控制，设计纯水循环量按照约35%产生量考虑，纯水供水泵的供水能力按照（1+35%循环量）产水量进行设计。纯水供水管路上设置电阻率及流量计，供回水管路上的流量计需能显示累计流量和瞬时流量。2. 3.工程范围：乙方负责纯水处理站工艺流程、设备、自控设计及其制造、供应、安装、调试、人员培训及服务等。终端供水
8、处理区域假定围墙或设备区域外Inl与建设单位交接，供电于工程电控柜上桩。供水、供气、供热接入乙方指定设备点；土建、防腐、保温、照明、消防、通风、卫生、等公建设施由甲方提供。3.设计依据3. 1.设备制造和材料符合下列标准：a、钢制压力容器(GB150-1998)b、水处理设备制造技术条件(JB292399)c、橡胶衬里化工设备(HG/T20677-1990)d、国产设备的制造工艺和材料应符合国家劳动部文件，劳锅字19908号压力容器安全技术监察规程e、橡胶衬里设备技术条件(CD130A16)f、反渗透水处理设备国家标准CB/T19249-2003g、设备包装运输按JB2536-80压力容器油漆
9、包装、运输执行。3.2. 对外接口法兰符合下列要求(不限于此)：a、管法兰用石棉橡胶垫片JB/T87-94b、接口法兰标准应与阀门的法兰标准配套c、管路法兰技术条件JB/T74-94d、管路法兰类型JB/T74-94e、凸面板式平焊钢制法兰JB/T81-943. 3.衬里钢管和管件符合下列标准：a、衬胶钢管和管件(HG21501-1993)b、衬塑(PP、PE、PVO钢管和管件(HG20538-92)3. 4.进口设备的制造工艺和材料符合美国机械工程师协会(ASME)和美国材料试验学会(ASTM)的工业法规中涉及的标准或相当标准。3.5. 自控设计执行的标准及规a、过程检测和控制流程图用图形
10、符号和文字代号GB2625-814.纯水系统主工艺流程4.1.进水温度：1034. 2.进水水压：0.2OMPa4. 3.设计产水水质及产水量比水设计水质要求及产水量电阻率产水量纯水接口压力备注纯水站18MQ75m3h0.50MPa超纯水4.4.主要设备回收率：一级RO回收率2炎,二级RO回收率285%（使用年限）系统除盐率定义（系统盐透过率）XlO0%:系统盐透过率=RO系统产水含盐量/R0系统进水含盐量（含盐量可用电导率或氯离子含量测定值代替）。5.公用设施条件5.1、 电源条件1）低压电源：AC380V5%/AC2205%-10%3相4线制，中性点直接接地，频率：50Hz0.5Hz2）供
11、电接至投标方主电柜（具体位置可由投标方指定）。3）纯水站总装机容量约为454.7KW。5.2、 气源1）仪表压缩空气露点温度压力含油量：W8PPm含尘量：W量1gm3微粒直径460Um用量：/0.-40常温0.6MPa(G)1Nm3hr*压缩空气由招标方送至站房墙Irll围，并预留法兰接口。2）砂滤冲洗空气露点温度压力含油量：W8PPm含尘量：0.1g/m3微粒直径才60HrTl用量：2Nm3min-40常温0.6MPa(G)*压缩空气由招标方送至站房墙Im围，并预留法兰接口。5.3.热源温度压力温度换热量水量热水O.3MPa进水60/回水50C21OOKW180m7hr5.4.高纯氮气项目纯水站用量100Nm3hr(max);WNm3/hr(norm)压力0.6MPa(G)纯度299.995%5.5.水源1）纯水站：需提供原水100m3/hu2)由业主即采购方送至纯水站原水箱入口，压力不得低于0.2MPa(G)o
