供热行业系统解决方案.docx

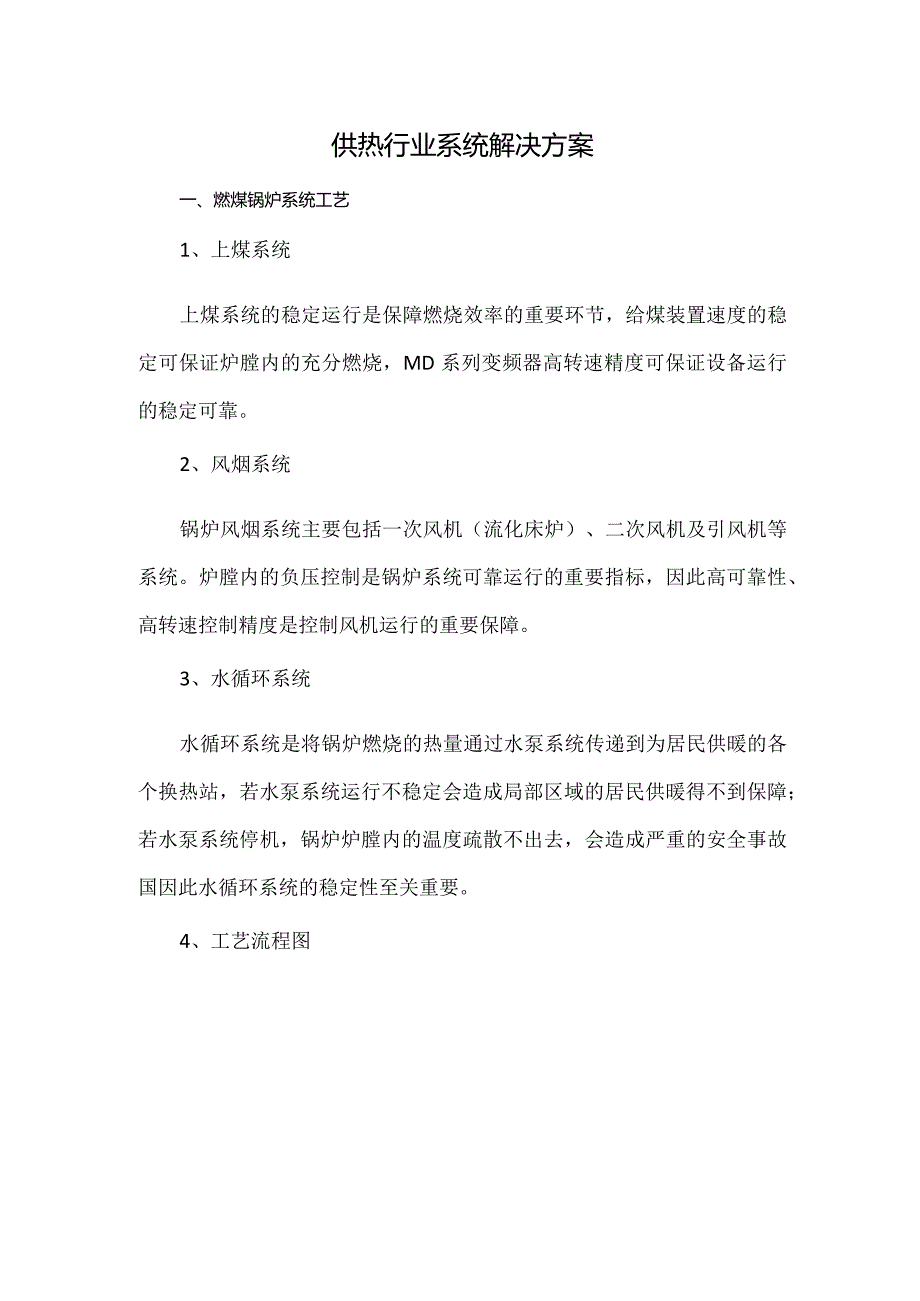

1、供热行业系统解决方案一、燃煤锅炉系统工艺1、上煤系统上煤系统的稳定运行是保障燃烧效率的重要环节，给煤装置速度的稳定可保证炉膛内的充分燃烧，MD系列变频器高转速精度可保证设备运行的稳定可靠。2、风烟系统锅炉风烟系统主要包括一次风机（流化床炉）、二次风机及引风机等系统。炉膛内的负压控制是锅炉系统可靠运行的重要指标，因此高可靠性、高转速控制精度是控制风机运行的重要保障。3、水循环系统水循环系统是将锅炉燃烧的热量通过水泵系统传递到为居民供暖的各个换热站，若水泵系统运行不稳定会造成局部区域的居民供暖得不到保障；若水泵系统停机，锅炉炉膛内的温度疏散不出去，会造成严重的安全事故国因此水循环系统的稳定性至关重

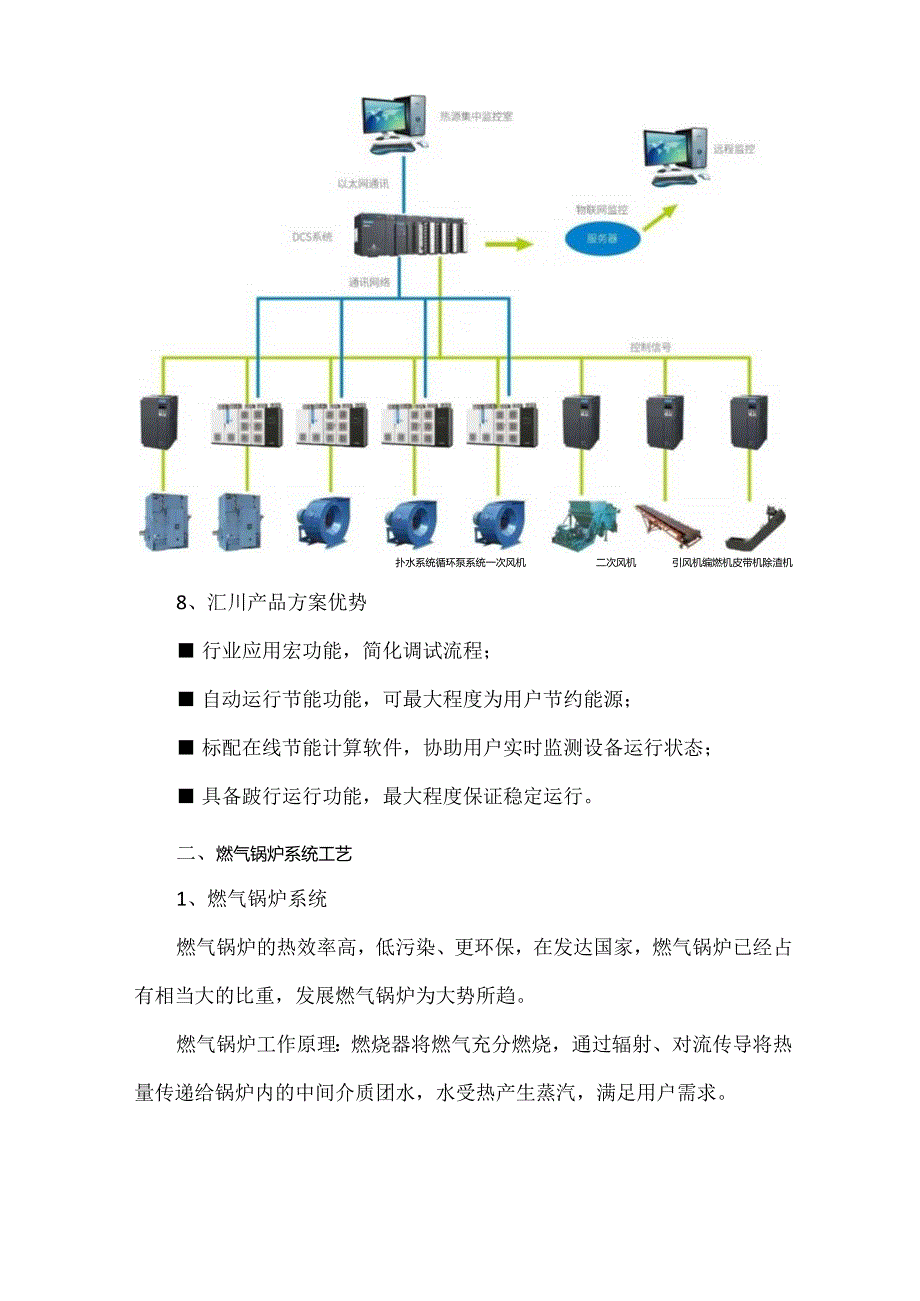

2、要。4、工艺流程图I目三I-LgJl-5、控制要点 送风系统控制：保证锅炉系统的燃烧效率； 锅炉的回水温度控制：可实现系统的优化运行； 锅炉的流量、温度、压力控制：确保系统的自动可靠运行； 满水和缺水保护：杜绝锅炉运行中发生严重事故的一切可能。6、方案描述汇川产品支持多种总线（PROFlBUSDPCANopenModbusRTU/以太网），可与DCS系统以总线方式或模拟量I/O方式进行连接，对锅炉的一二次风机、引风机、循环泵及补水泵进行精准控制，保证锅炉系统的安全可靠运行。标配的物联网系统，通过对汇川产品进行实时状态采集，可实现运行设备的效率、可靠性分析及全生命周期管理。7、产品配置框架图扑水

3、系统循环泵系统一次风机二次风机引风机编燃机皮带机除渣机8、汇川产品方案优势 行业应用宏功能，简化调试流程； 自动运行节能功能，可最大程度为用户节约能源； 标配在线节能计算软件，协助用户实时监测设备运行状态； 具备跛行运行功能，最大程度保证稳定运行。二、燃气锅炉系统工艺1、燃气锅炉系统燃气锅炉的热效率高，低污染、更环保，在发达国家，燃气锅炉已经占有相当大的比重，发展燃气锅炉为大势所趋。燃气锅炉工作原理：燃烧器将燃气充分燃烧，通过辐射、对流传导将热量传递给锅炉内的中间介质团水，水受热产生蒸汽，满足用户需求。2、系统工艺图病炉出水口蒸汽出水A Q,强风3、控制要点 燃烧控制：通过燃气进气量的调节来控

4、制锅炉炉膛内温度； 汽包水位控制：通过给水流量的控制，使炉膛内水位保持在合理区间内； 锅炉送风自动控制：通过给定燃气压力自动调节送风压力，进而达到最高的锅炉热效率; 锅炉炉膛安全监控：炉膛负压自动控制使炉膛负压在定值范围内，保证锅炉安全燃烧； 过热蒸汽温度控制：使得过热器出口蒸汽温度维持在允许范围内。4、方案描述燃气锅炉控制系统由PLC、输入单元、输出单元和人机界面组成，PLC负责接收现场传感器数据，控制现场的阀门、变频器、风机和水泵等执行机构，实现燃气锅炉的安全、高效、可靠运行。5、产品配置框架图6、汇川产品方案优势 汇川提供的全系列产品解决方案，易用性好、一致性高、调试简单； 燃气压力、送

5、风压力实现自动调节，最大程度保证系统燃烧效率； 给水泵自动控制，确保汽包水位维持在合理的区间范围内； 物联网实时监控，可预警安全隐患，最大程度保证系统的安全稳定运行。三、热泵系统工艺1、热泵系统热泵技术是近年来在全世界范围内倍受关注的新能源技术。“热泵”是一种能从自然界的空气、水或土壤中获取低位热能，经过电能做功，提供可被人们所用的高位热能的装置所以热泵实质上是一种热量提升装置。工作时热泵只需消耗很小一部分电能,却能从环境介质（水、空气、土壤等）中提取4-7倍的电能，提升温度进行利用，为居民供暖及生活用水提供热量，这也是热泵节能的原因。2、系统工艺图3、控制要点 制热量控制：对压缩机主机进行实

6、时调节，以满足制热量的需求； 循环泵控制：通过对出水压力的控制，为用户提供可靠稳定热源； 出口温度控制：代表热泵热水机组所处的技术水平，是产品的核心竞争力之一。4、方案描述汇川综合产品（PLC、触摸屏、物联网、专机变频），通过特殊的软硬件处理，提高变频器输出功率精度（K以内，未处理前5%）,从而提高对主机的控制精度，提高系统稳定性，整套方案易维护，性价比高，服务响应及时。5、产品配置框架图6、汇川产品方案优势 系统打包方式，总线通讯连接，减少接线，易于维护； 高可靠性设计，满足高温环境下的使用工况； 通过变频器输出功率或输出频率的高精度控制，实现制热量的精准调节； 整套系统方案大大提升系统的运

7、行效率，节能率20%以上； 物联网远程监控系统，可为客户实时提供运行状态，实现远程维护。四、换热站系统工艺1、换热站系统换热站是连接热源与居民用户之间的热交换站。换热站将热源厂提供的高温热源通过换热器转换成适合居民采暖的温度，利用水泵将热量输送给用户，热负荷的高效利用会间接降低热源系统的燃煤用量,从而提高整个供热系统的热效率。水循环系统一旦出现故障，会造成管网爆裂、居民受冻并产生不良的社会效应。因此设备的维护也至关重要，每年超过半年的停休期以及高温潮湿的环境会大大缩短电器元件的使用寿命团因此好的换热站既要实现热负荷的高效利用，更要保证稳定可靠的运行。2、换热站系统图3、控制要点 循环水泵控制：

8、实现二次网流量的稳定运行，是用户供暖的最重要保障; 补水泵控制：定压补水，保证热网水利平衡； 温度调节控制：通过户外温度补偿功能，最大程度提高热使用效率； 运行状态监控：对换热站内运行状态实时监控，是最大程度缩短故障处理时间的有效保证。4、方案描述将一次网热源通过换热站转换为居民需要的供热温度，在室外温度不同时，通过循环泵的变流量运行仍能保证居民恒定的室内温度,补水泵通过MD系列变频器的PID功能保证回水压力的恒定。通过汇川物联网模块将站内数据传输给集控中心，实现换热站无人值守。 、产品配置框架图触摸屏PLC集中监控塞循环泵备用循环泵朴水泵备用补水泵调节阀除污器最先进涂层处理技术以及长寿命器件配置，使系统在高温潮湿环境下仍能可靠运行； 高标准EMC设计，有效抑制对信号的干扰，从而保障系统的稳定； 指令宏的启用使调试更加便捷； 物联网系统为客户提供实时的数据监控，同时协助客户对水泵进行全生命周期管理，大大提高维护效率。
