1、目次前言II1范围12规范性引用文件13术语和定义14基本要求15音像记录内容26音像记录设备37数据管理3附录A(规范性)电梯音像记录内容5表A.1曳引与强制驱动电梯音像记录内容5表A.2液压电梯音像记录内容8表A.3杂物电梯音像记录内容10表A.4自动扶梯与自动人行道音像记录内容11参考文献13本文件按照GB/T1.1-2020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由陕西省市场监督管理局特种设备安全监察局提出并归口。本文件主要起草单位:西安特种设备检验检测院、陕西省市场监督管理局特种设备

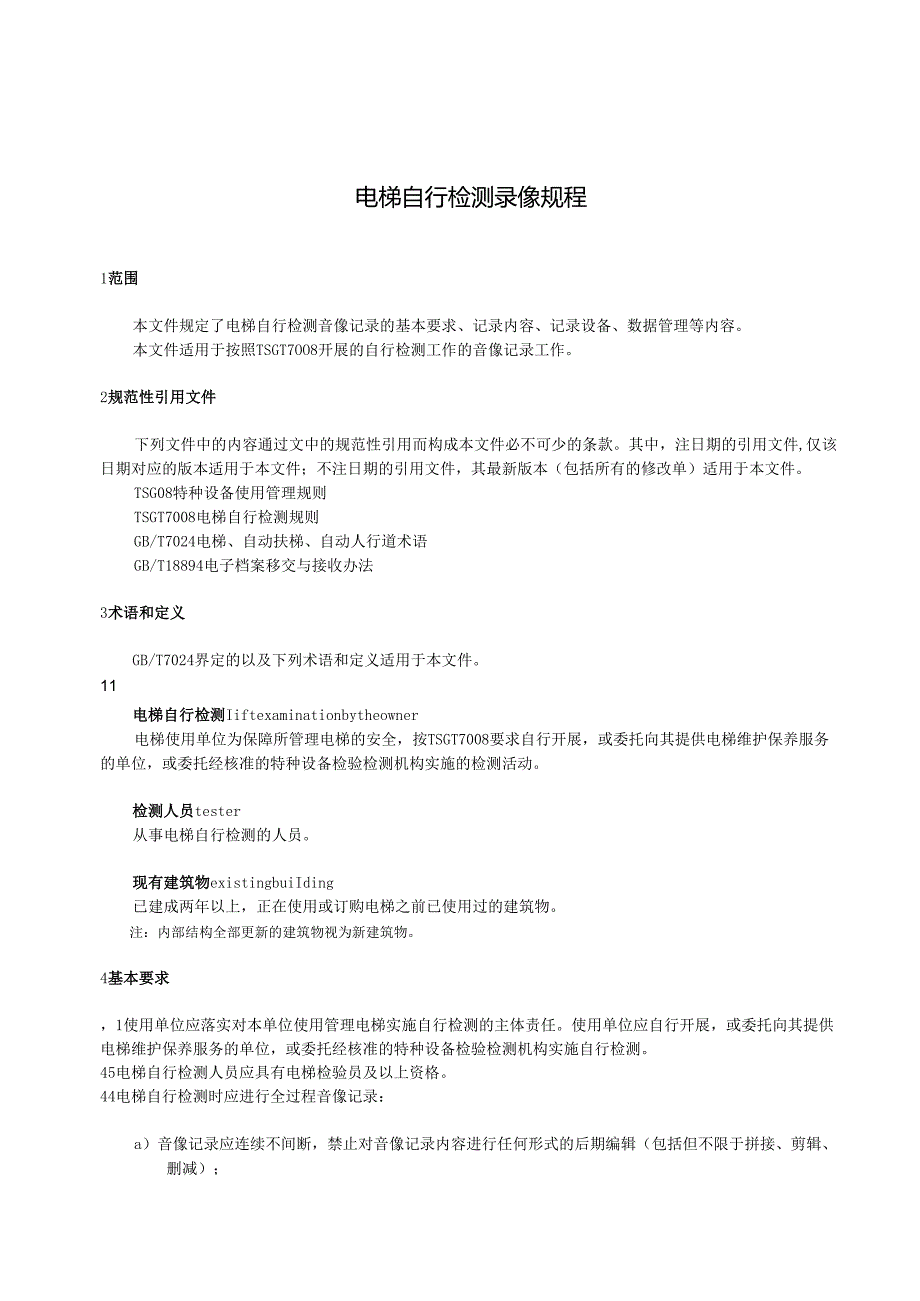

2、安全监察局、西安市市场监督管理局、咸阳市特种设备检验所、宝鸡市质量技术检验检测中心、延安市质量技术检测研究院、榆林市特种设备检验检测院、陕西省特种设备检验检测协会。本文件主要起草人:张建龙、(暂略)。本文件为首次发布。电梯自行检测录像规程1范围本文件规定了电梯自行检测音像记录的基本要求、记录内容、记录设备、数据管理等内容。本文件适用于按照TSGT7OO8开展的自行检测工作的音像记录工作。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。TSG08

3、特种设备使用管理规则TSGT7008电梯自行检测规则GB/T7024电梯、自动扶梯、自动人行道术语GB/T18894电子档案移交与接收办法3术语和定义GB/T7024界定的以及下列术语和定义适用于本文件。11电梯自行检测Iiftexaminationbytheowner电梯使用单位为保障所管理电梯的安全,按TSGT7008要求自行开展,或委托向其提供电梯维护保养服务的单位,或委托经核准的特种设备检验检测机构实施的检测活动。检测人员tester从事电梯自行检测的人员。现有建筑物existingbuiIding已建成两年以上,正在使用或订购电梯之前已使用过的建筑物。注:内部结构全部更新的建筑物视为

4、新建筑物。4基本要求,1使用单位应落实对本单位使用管理电梯实施自行检测的主体责任。使用单位应自行开展,或委托向其提供电梯维护保养服务的单位,或委托经核准的特种设备检验检测机构实施自行检测。45电梯自行检测人员应具有电梯检验员及以上资格。44电梯自行检测时应进行全过程音像记录:a)音像记录应连续不间断,禁止对音像记录内容进行任何形式的后期编辑(包括但不限于拼接、剪辑、删减);b)由于设备或个人原因导致无法连续拍摄的,再次录像时应通过语音说明原因;c)录像设备自动分段保存的,音像记录画面应连续;d)多台电梯交叉录像时,需在视频中同步语音声明设备编号及切换时间。电梯自行检测现场环境应满足音像记录要求

5、在保证拍摄人员与设备安全的前提下开展音像记录。AA每台电梯自行检测的音像记录时间应按电梯监督管理部门的要求执行。AA音像记录拍摄应遵守相关的法律法规,尊重隐私,遵守相关方的保密规定。5音像记录内容41总则电梯自行检测的音像记录应包含人员身份确认、资料审查、本体检测、情况汇总四部分内容。电梯自行检测的音像记录内容如图1所示。图1电梯自行检测音像记录内容K5人员身份确认电梯自行检测开始前,应确认检测人员身份:a)检测人员需正面面向镜头,确保肩部以上清晰可见,不得用手、口罩等遮挡面部;b)清晰地表明人员所在的检测机构、姓名、音像记录时间。K4资料审查资料审查音像记录的内容包含但不限于:a)受检电梯

6、的电气原理图(液压系统原理图);b)安装使用维护保养说明书;c)检验和检测报告;d)日常使用状况记录;e)维护保养记录;f)运行故障和事故记录。4A本体检测电梯本体检测记录过程分为设备信息记录(包括设备唯一性确认)、尺寸测量、功能验证与试验三个部分:a)设备唯一性确认可通过实物标识(如铭牌)或语音提示说明唯一性信息;b)设备信息记录、尺寸测量、功能验证与试验部分的录制内容按照附录A进行;c)试验项目开始记录前需语音清晰地表明试验项目的名称;d)如进行载荷试验,在试验前需记录受检电梯装载的载荷。记录应包含所装载荷的全景,并语音同步报出单个载荷重量和所有的载荷数量,例如:祛码25kg一块,共计50

7、块。44情况汇总情况汇总环节的音像记录内容包含交换意见、检测中止、出具检测备忘录等过程。6音像记录设备A1设备功能6.1.1音像记录所用的摄像头、麦克风等设备应能清晰记录现场的视频和音频信息:a)音像记录设备应具有红外夜视功能,在光线不足时仍能清晰记录;b)视频分辨率应不低于720480像素,帧率不低于30fps。6.1.2电梯音像记录视频格式支持MP4、AVKMOV格式存储。6.1.3 电梯音像记录应有内置的存储芯片或可更换的存储卡,存储的内存应满足音像记录的需要。6.1.4 电梯音像记录设备应能通过有线传输接口(如USB协议标准接口)或无线通信协议(如Wi-Fi/或蓝牙)进行数据传输。注:

8、建议优先采用有线连接以确保稳定的传输带宽和较低的信号延迟,在无法部署物理链路的情况下可选用符合设备通信规范的无线传输方案,两种模式均需遵循相应的数据传输协议标准。A5拍摄方法6.2.1音像记录设备的拍摄方式可采用移动式或非移动式:a)音像记录设备采用移动拍摄方式时(如固定在拍摄人员肩部、胸部或腰带上),应确保摄像头能够清晰地捕捉到需要的画面。b)音像记录设备采用非移动式拍摄方式时,应确保设备固定牢靠,画面清晰覆盖操作场景。6.2.2音像记录设备在记录过程中应保持稳定,避免摄像头剧烈晃动,确保麦克风不被遮挡。7数据管理71电梯音像记录数据命名应具有唯一性,且方便检索。75电梯音像记录数据应支持本

9、地存储、云端存储等模式。f4电梯音像记录数据应能满足备份、抽取和抽查的需要。7J电梯音像记录数据的上传方式应按电梯监督管理部门的要求进行。74电梯音像记录数据的存储方式应按电梯监督管理部门的要求进行,且:a)存储时间应不少于13个月;h存储时间达到存储时限后,应按GB/T18894的要求及时销毁。,二八电梯音像记录视频数据应有时间水印,且水印信息不能被修改。附录A(规范性)电梯音像记录内容A.1曳引与强制驱动电梯音像记录内容曳引与强制驱动电梯音像记录内容见表A.1。表A.1曳引与强制驱动电梯音像记录内容类别位置项目/内容备注设备信息记录轿厢使用标志安全注意事项、安全警示标志机房/紧急和测试操作

10、屏机房通道门外侧警示标识应急救援试验程序紧急电动运行按钮方向标识上行超速保护装置试验方法轿厢意外移动保护装置试验方法曳引轮绳槽(带槽)悬挂装置端部固定旋转部件防护装置井道非金属材质反绳轮标志补偿装置端部固定部件对重(平衡重)块层门底部保持装置最小啮合深度标记底坑底坑通道门标识底坑地面对重越程距离标识尺寸测量机房/紧急和测试操作屏通往机器空间的通道高度机房通道门井道门间隙钢丝绳门锁啮合与闭合门刀、门锁滚轮与地坎间隙轿顶停止装置距入口处的距离底坑轿厢护脚板底坑通道门表AJ(续)类别位置项目/内容备注功能验证机房/紧急和测试操作屏通道及照明机房通道门及门锁主开关断相错相保护功能接地保护措施门旁路装置

11、功能门回路监测功能制动器状态监测功能紧急电动运行控制功能紧急和测试操作屏驱动主机停止装置制动器工作状态手动紧急操作及其电气安全装置包覆带限速器电气安全装置限速器动作速度上行超速保护装置及其电气安全装置意外移动保护装置及其电气安全装置轿厢紧急报警装置(对讲系统)轿顶停止装置轿厢安全窗锁紧及其电气安全装置轿厢安全门锁紧及其电气安全装置轿厢照明及通风轿厢语音播报系统玻璃门防拖曳措施门再开启保护装置门的运行与导向紧急开锁门的锁紧与闭合及其电气安全装置井道井道照明极限位置限制装置补偿装置(检查最小张紧位置、防跳装置功能)异常伸长保护措施自动关闭层门装置表AJ(续)类别位置项目/内容备注功能验证底坑进入底

12、坑的措施底坑停止装置底坑照明缓冲器补偿绳防跳及其电气安全装置试验机房/紧急和测试操作屏平衡系数测试轿厢超载保护装置试验上行超速保护装置试验意外移动保护装置试验曳引能力试验125%额定载重量制动试验限速器一安全钳试验轿厢应急救援试验运行试验噪声测试底坑缓冲器试验A.2液压电梯音像记录内容液压电梯音像记录内容见表A.2o表A.2液压电梯音像记录内容类别位置项目/内容备注设备信息记录轿厢使用标志安全注意事项、安全警示标志机房/紧急和测试操作屏机房通道门外侧警示标识应急救援试验程序悬挂装置端部固定旋转部件防护装置井道非金属材质反绳轮标志补偿装置端部固定部件对重(平衡重)块层门底部保持装置最小啮合深度标

13、记底坑底坑通道门标识底坑地面对重越程距离标识尺寸测量机房/紧急和测试操作屏通往机器空间的通道高度机房通道门尺寸井道门间隙钢丝绳门锁啮合与闭合门刀、门锁滚轮与地坎间隙轿顶停止装置距入口处的距离底坑轿厢护脚板底坑通道门尺寸功能验证机房/紧急和测试操作屏通道及照明机房通道门及门锁主开关断相错相保护功能接地保护措施门旁路装置功能门回路监测功能制动器状态监测功能紧急电动运行控制功能紧急和测试操作屏驱动主机停止装置溢流阀工作压力表A.2(续)类别位置项目/内容备注功能验证机房/紧急和测试操作屏液压系统油温监控装置液压油油位功能验证操作屏手动紧急操作及其电气安全装置包覆带限速器电气安全装置限速器动作速度轿厢

14、紧急报警装置(对讲系统)轿顶停止装置轿厢安全窗锁紧及其电气安全装置轿厢安全门锁紧及其电气安全装置轿厢照明及通风轿厢语音播报系统玻璃门防拖曳措施门的运行与导向紧急开锁门的锁紧与闭合及其电气安全装置井道井道照明极限位置限制装置异常伸长保护措施底坑进入底坑的措施底坑停止装置底坑照明缓冲器试验机房/紧急和测试操作屏轿厢超载保护装置试验轿厢(运载装置)与对重(平衡重)限速器一安全钳试验破裂阀试验沉降试验轿厢应急救援试验运行试验底坑缓冲器试验A.3杂物电梯音像记录内容杂物电梯音像记录内容见表A.3o表A.3杂物电梯音像记录内容类别位置项目/内容备注设备信息记录机房(机器空间)悬挂装置井道层站标识对重块底坑

15、底坑地面尺寸测量井道门间隙功能验证机房(机器空间)通往机器空间的通道接地保护措施驱动主机轿厢轿厢位置指示信号防止轿厢移动装置轿厢入口及其电气安全装置门再开启保护装置门的运行与导向紧急开锁门的锁紧与闭合及其电气安全装置自动关闭层门装置底坑停止装置缓冲器或限位挡块耗能型缓冲器及其电气安全装置试验机房(机器空间)轿厢(运载装置)与对重(平衡重)限速器一安全钳试验上行制动试验轿厢运行试验A.4自动扶梯与自动人行道音像记录内容自动扶梯与自动人行道音像记录内容见表A.4o表A.4自动扶梯与自动人行道音像记录内容类别位置项目备注设备信息记录机房、驱动站和转向站主机铭牌多台设备主开关标识旋转部件警示标识手动盘

16、车装置操作说明和运行方向检修控制装置运行标识相邻区域出入口产品铭牌安全乘用图形标志尺寸测量相邻区域梳齿与踏面相交线处的照度出入口区域出入口防护装置防护挡板扶手带距离连续输送保护要求下的附加紧急停止开关梳齿板梳齿与踏面齿槽的啮合深度梳齿槽根部与踏面的间隙紧急停止开关扶手装置和围裙板扶手装置防爬装置阻挡装置防滑行装置护壁板间隙围裙板与梯级、踏板间隙围裙板防夹装置梯级、踏板(胶带)及其驱动元件梯级、踏板(胶带)功能与验证机房、驱动站和转向站照明接地保护措施主开关停止开关旋转部件防护措施工作工作制动器状态监测功能手动盘车电气安全装置表A.4(续)类别位置项目备注功能与验证机房、驱动站和转向站驱动链电气

17、安全装置检修控制装置空载制停距离试验附加制动器试验相邻区域连续输送保护检修盖板与楼层板及其电气安全装置梳齿与梳齿板运行试验扶手装置和围裙板扶手带入口保护装置扶手带速度监测装置围裙板防夹开关扶手带运行速度偏差试验梯级、踏板(胶带)及其驱动元件梯级、踏板下陷保护及其故障锁定梯级、踏板缺失保护及其故障锁定非操纵逆转保护及其故障锁定驱动元件保护及其故障锁定距离伸缩保护参考文献口陕西省市场监督管理局关于实施电梯监督检验和定期检验规则和电梯自行检测规则的通知(陕市监发2024)167号)2 GB/T7588.1-20203 GB/T16899-20114 DB21/T3806-20235 T/CASELXXX-XXXX电梯制造与安装安全规范自动扶梯和自动人行道的制造与安装安全规范电梯检验检测全程录像工作规范电梯检验音像记录系统技术规范
