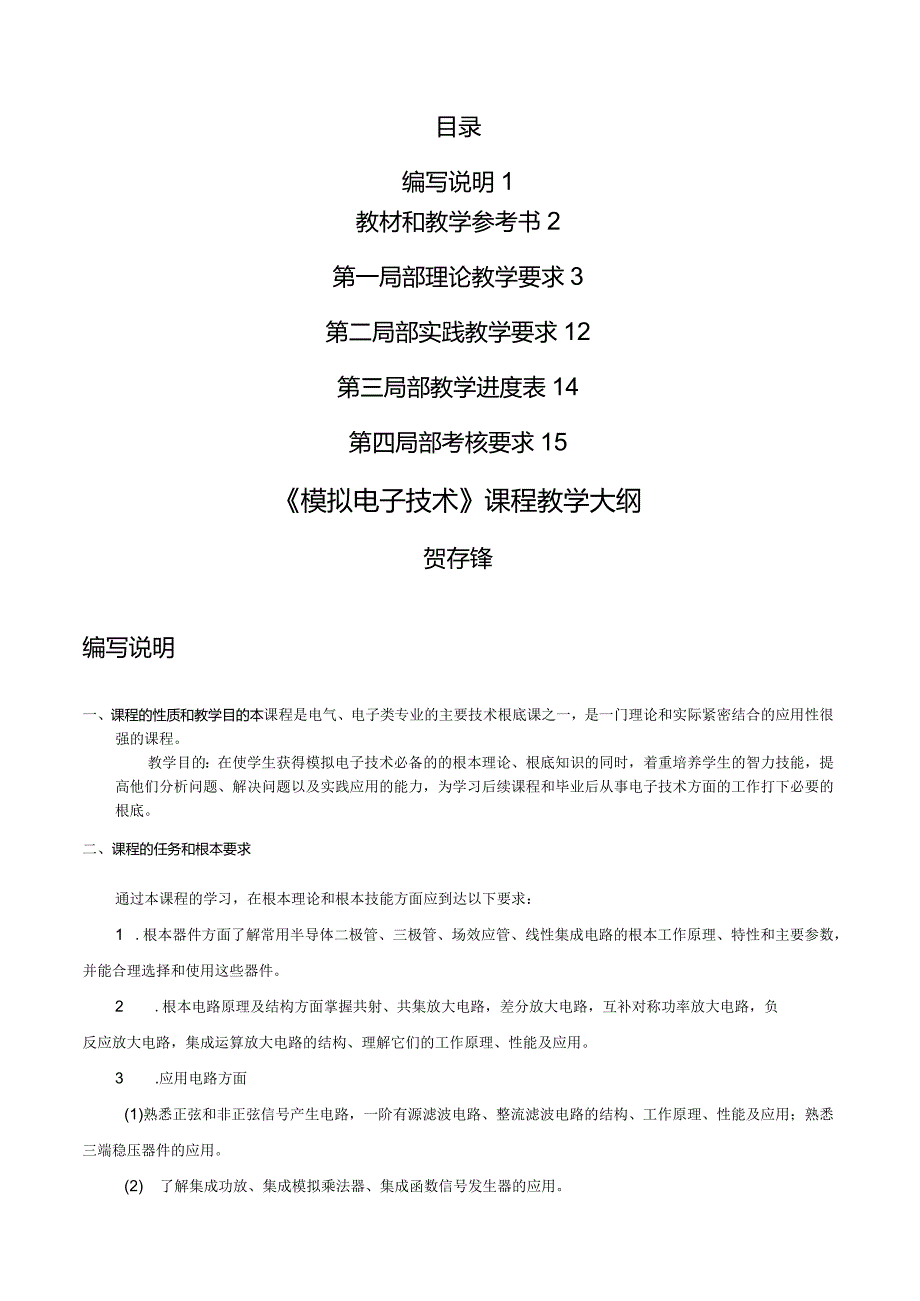

1、目录编写说明1教材和教学参考书2第一局部理论教学要求3第二局部实践教学要求12第三局部教学进度表14第四局部考核要求15模拟电子技术课程教学大纲贺存锋编写说明一、课程的性质和教学目的本课程是电气、电子类专业的主要技术根底课之一，是一门理论和实际紧密结合的应用性很强的课程。教学目的：在使学生获得模拟电子技术必备的的根本理论、根底知识的同时，着重培养学生的智力技能，提高他们分析问题、解决问题以及实践应用的能力，为学习后续课程和毕业后从事电子技术方面的工作打下必要的根底。二、课程的任务和根本要求通过本课程的学习，在根本理论和根本技能方面应到达以下要求：1 .根本器件方面了解常用半导体二极管、三极管、
2、场效应管、线性集成电路的根本工作原理、特性和主要参数，并能合理选择和使用这些器件。2 .根本电路原理及结构方面掌握共射、共集放大电路，差分放大电路，互补对称功率放大电路，负反应放大电路，集成运算放大电路的结构、理解它们的工作原理、性能及应用。3 .应用电路方面(1)熟悉正弦和非正弦信号产生电路，一阶有源滤波电路、整流滤波电路的结构、工作原理、性能及应用；熟悉三端稳压器件的应用。(2) 了解集成功放、集成模拟乘法器、集成函数信号发生器的应用。(3) 了解调制解调的根本概念和调制解调的根本方式。(4) 析计算方面(1)了解单级放大电路的图解分析方法。(2)掌握三极管简化H参数微变等效电路分析方法，

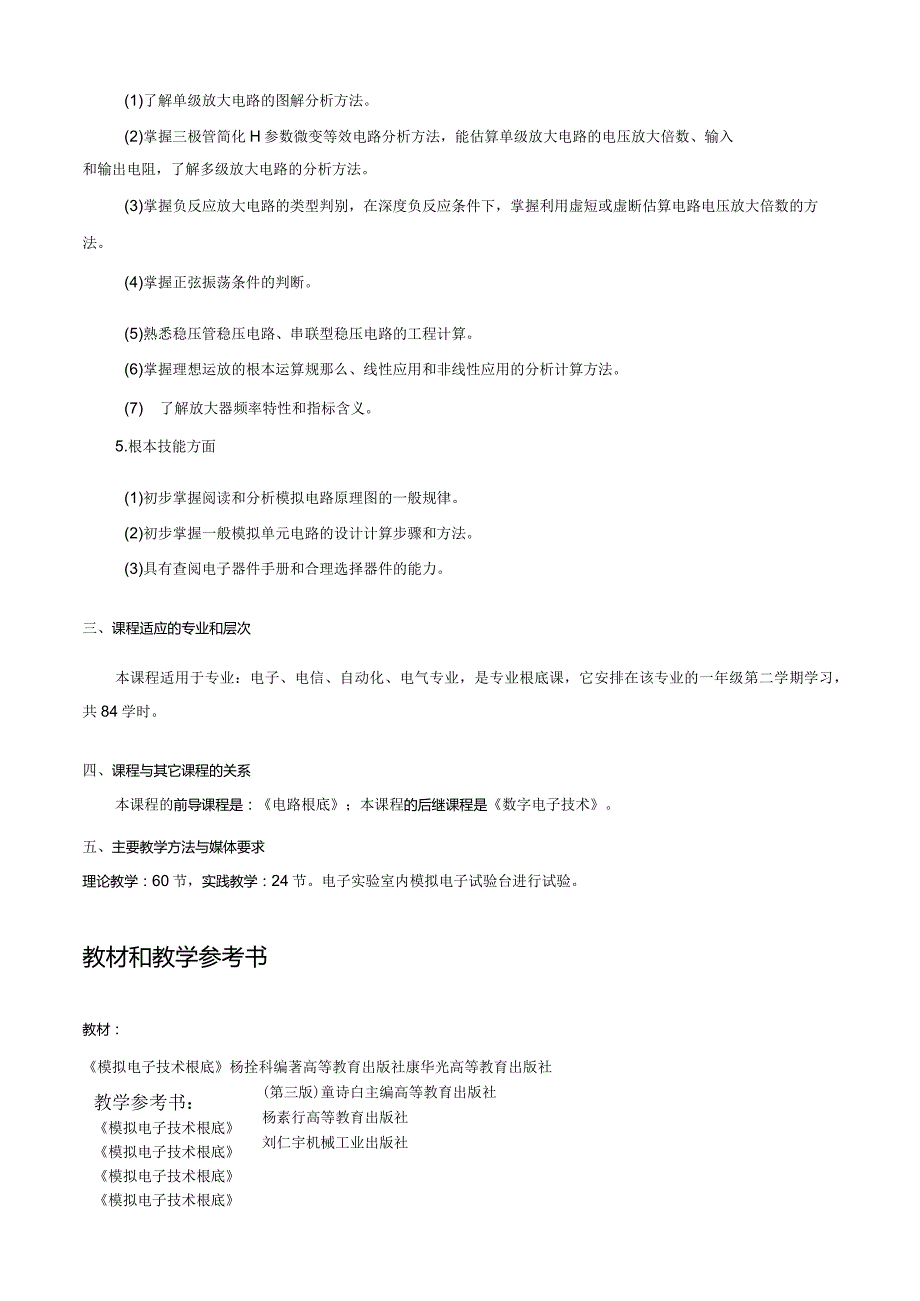

3、能估算单级放大电路的电压放大倍数、输入和输出电阻，了解多级放大电路的分析方法。(3)掌握负反应放大电路的类型判别，在深度负反应条件下，掌握利用虚短或虚断估算电路电压放大倍数的方法。(4)掌握正弦振荡条件的判断。(5)熟悉稳压管稳压电路、串联型稳压电路的工程计算。(6)掌握理想运放的根本运算规那么、线性应用和非线性应用的分析计算方法。(7) 了解放大器频率特性和指标含义。5.根本技能方面(1)初步掌握阅读和分析模拟电路原理图的一般规律。(2)初步掌握一般模拟单元电路的设计计算步骤和方法。(3)具有查阅电子器件手册和合理选择器件的能力。三、课程适应的专业和层次本课程适用于专业：电子、电信、自动化、
4、电气专业，是专业根底课，它安排在该专业的一年级第二学期学习，共84学时。四、课程与其它课程的关系本课程的前导课程是：电路根底；本课程的后继课程是数字电子技术。五、主要教学方法与媒体要求理论教学：60节，实践教学：24节。电子实验室内模拟电子试验台进行试验。教材和教学参考书教材：教学参考书：模拟电子技术根底模拟电子技术根底 模拟电子技术根底 模拟电子技术根底模拟电子技术根底杨拴科编著高等教育出版社康华光高等教育出版社(第三版)童诗白主编高等教育出版社杨素行高等教育出版社刘仁宇机械工业出版社第一局部理论教学要求总体要求：使学生应能够掌握根本放大电路的分析计算能力和对应用电路的逻辑分析能力。教学重点
5、掌握半导体元器件的工作原理及主要参数，熟练掌握根本放大器电路、反应放大器、线性集成电路的分析与计算方法。教学方式：采用多功能演示教学和实践教学。教学安排：（详细内容参看电子教案）章次内容上课次数课时时间第一章半导体二极管及其应用1+14第1周第二章半导体管及放大电路根底6+216第1-4周第三章场效应管放大电路24第4周第四章集成电路运算放大器3+210第5-6周第五章反应和负反应放大电路3+210第7-8周第六章集成运放组成的运算电路3+18第8-9周第七章信号检测与处理电路3+18第9-10周第八章信号发生器3+2IO第11-12周第九章功率放大电路36第12-13周第十章直流稳压电源2
6、16第13-14周机动12第14周合计4284第一章半导体二极管及其应用一、根本要求与知识点使学生掌握半导体二极管的单向导电性和伏安特性。1-1半导体根底知识1-2PN结的形成及特性1-3半导体二极管1-4二极管根本电路及其分析方法1-5特殊二极管二、根本概念、理论、原理根本概念：本征半导体、参杂半导体和PN节三、重点和难点PN结内部载流子的运动，PN结的特性，二极管的单向导电性、二极管的特性、参数、应用电路分析及稳压管的特性、参数及其特点。四、推荐参考书目电子线路设计实验测试谢自美主编模拟电子技术根底（第三版）童诗白主编高等教育出版社第一讲.半导体二极管及其应用（第1周）教学内容：半导体根
7、底知识、PN结的形成及特性、半导体二极管、二极管根本电路及其分析方法、特殊二极管以及实验室内认识根本的电子元件。教学重点：PN结的形成及特性、二极管根本电路及其分析方法。教学难点：PN结的形成及特性。第二章晶体管及其放大电路根底一、本要求与知识点使学生掌握晶体管的放大原理、输入和输出特性和共射、共基、共集防大电路的电路组成、工作原理以及静态和动态的参数的计算。2-1晶体管2-2共射极放大电路的放大电路和工作原理2-3放大电路的静态分析2-4放大电路的动态分析2-5静态工作点的选择和稳定2-6共集电极电路和共基极电路2-7多级放大电路2-8放大电路的频率特性二、根本概念、理论、原理根本概念：集电
8、节、发射节、PN节的偏置、放大倍数、输入电阻、输出电阻、静态工作点，根本原理:图解法、晶体管的H参数微变等效电路三、重点和难点重点：共射极放大电路的防大电路和工作原理，放大电路的静态分析，放大电路的动态分析。难点：多级放大电路，放大电路的频率特性。四、推荐参考书目模拟电子技术根底康华光高等教育出版社模拟电子技术根底（第三版）童诗白主编高等教育出版社模拟电子技术根底杨素行高等教育出版社模拟电子技术根底刘仁宇机械工业出版社第一讲.晶体管（第1周）教学内容：晶体管的结构、工作原理，晶体管共射接法的伏安特性曲线，晶体管的主要参数。教学重点：品体管的结构、工作原理，晶体管共射接法的伏安特性曲线。教学难点
9、品体管的结构、工作原理。第二讲.共射极放大电路的放大电路和工作原理（第2周）教学内容：放大电路概述、共射集放大电路的组成及其工作原理。教学重点：放大电路概述、共射集放大电路的组成及其工作原理。教学难点：共射集放大电路的组成及其工作原理。第三讲.放大电路的静态分析，放大电路的动态分析（第2周）教学内容：图解法、估算法在放大电路静态分析中的应用，图解法、微变等效电路法在放大电路动态分析中的应用。教学重点：图解法、微变等效电路法在放大电路动态分析中的应用。教学难点：图解法、微变等效电路法在放大电路动态分析中的应用。第四讲.静态工作点的选择和稳定，共集、共基极放大电路（第3周）教学内容：静态工作点的
10、选择和稳定。教学重点：静态工作点的选择，共集、共基极放大电路。教学难点：静态工作点的稳定。第五讲.静态工作点的选择和稳定（第3周）教学内容：静态工作点的选择和稳定。教学重点：静态工作点的选择。教学难点：静态工作点的稳定。第六讲.多级放大电路，放大电路的频率特性（第4周）教学内容：多级放大电路的组成、耦合方式，放大电路的频率特性。教学重点：放大电路的频率特性。教学难点：多级放大电路的组成、耦合方式。第三章场效应管及其放大电路一、本要求与知识点使学生掌握场效应管的结构、类型和工作原理。3-1结型场效应管3-2金属一氧化物一半导体场效应管3-3场效应管放大电路二、本概念、理论、原理根本概念：结型场效
11、应管、绝缘栅型场效应管。三、重点和难点重点：结型场效应管。难点：场效应管放大电路。模拟电子技术根底 模拟电子技术根底 模拟电子技术根底 模拟电子技术根底四、推荐参考书目康华光高等教育出版社（第三版）童诗白主编高等教育出版社杨素行高等教育出版社刘仁宇机械工业出版社第一讲场效应管及其放大电路（第5周）教学内容：结型场效应管，场效应管放大电路教学重点：场效应管放大电路。第四章集成运算放大电器一、根本要求与知识点使学生掌握集成运放中的根本单元电路和集成电路运算放大器的主要参数及简化的等效电路。4-1集成运放概述4-2集成运放中的根本单元电路4-3通用集成运放4-4集成电路运算放大器的主要参数及简化的等
12、效电路二、本概念、理论、原理根本概念：零漂。根本原理：电路的对称性。三、重点和难点重点：典型差分放大电路。难点：集成电路运算放大器的主要参数及简化的等效电路。四、推荐参考书目模拟电子技术根底康华光高等教育出版社模拟电子技术根底（第三版）童诗白主编 高等教育出版社模拟电子技术根底模拟电子技术根底杨素行 高等教育出版社 刘仁宇机械工业出版社第一讲.集成运放概述和集成运放中的根本单元电路（第5周）教学内容：集成运算放大电路中元器件的特点，典型差分放大电路，带恒流源的差分放大电路，电流源电路，复合管点路。教学重点：典型差分放大电路。第二讲.通用集成运放和运放的主要参数及简化低频电路（第6周）教学内容：
13、双极性通用集成运放简化电路、直流参数、交流参数。教学重点：双极性通用集成运放简化电路。第五章反应与负反应放大电路一、根本要求与知识点使学生能够熟练掌握反应放大电路的四种根本类型、反应类型的判断和在深度负反应条件下放大器增益的估算。5-1反应的根本概念及分类5-2负反应放大电路的方框图及增益的一般表达式5-3负反应对放大电路性能的改善5-4负反应放大电路的分析方法5-5负反应放大电路的稳定问题二、根本概念、理论、原理反应，深度负反应，虚短，虚断。四、重点和难点反应放大电路的四种根本类型、反应类型的判断和在深度负反应条件下放大器增益的估算。模拟电子技术根底 模拟电子技术根底 模拟电子技术根底 模拟
14、电子技术根底四、推荐参考书目康华光富等教育出版社（第三版）童诗白主编高等教育出版社杨素行高等教育出版社刘仁宇机械工业出版社第一讲反应的概念及其类型，负反应对放大电路性能的影响（第7周） 教学内容：反应的概念，反应放大电路的四种根本类型，负反应放大电路的般表达式，负反应对放大电路性能的影响。 教学重点：反应的概念，反应放大电路的四种根本类型，负反应放大电路的一般表达式。 教学难点：负反应对放大电路性能的影响。第二讲负反应放大电路分析与近似计算及负反应放大电路的自激振荡基消除（第8周） 教学内容：负反应方大电路近似计算的一般方法，电压模运放组成的负反应电路，负反应放大电路的自激震荡条件，负反应放大
15、电路的稳定性。 教学重点：负反应方大电路近似计算的一般方法。 教学难点：负反应放大电路的自激震荡条件，负反应放大电路的稳定性。第六章集成运放组成的运算电路一、根本要求与知识点使学生能够熟练掌握加法、减法、积分、微分、对数与反对数运算电路。6-1根本运算电路6-2对数和反对数运算电路6-3模拟乘法器及其应用6-3集成运放使用中的几个问题二、根本概念、理论、原理深度负反应下虚断、虚短原理。三、重点和难点加法、减法、积分、微分、对数与反对数运算电路。四、推荐参考书目模拟电子技术根底康华光高等教育出版社模拟电子技术根底（第三版）童诗白主编高等教育出版社模拟电子技术根底杨素行高等教育出版社模拟电子技术根
16、底刘仁宇机械工业出版社第一讲根本运算电路（第8周） 教学内容：加法、减法、积分、微分运算电路。 教学重点：加法、减法运算电路。 教学难点：积分、微分运算电路。第二讲对数和反对数运算电路，模拟乘法器及其应用（第9周） 教学内容：对数和反对数运算电路、乘法器的工作原理及其应用电路。教学重点：对数和反对数运算电路。教学难点：乘法器的工作原理及其应用电路。第七章信号检测与处理电路一、根本要求与知识点使学生能够熟练学号检测系统中的放大电路、有源滤波电路和电压比拟器的电路组成和工作原理，熟练掌握有源滤波电路和电压比拟器的工作原理及应用；掌握有源滤波器的根本概念及一阶、二阶有源滤波器电路分析。7-1电子系统
17、概述7-2信号检测系统中的放大电路7-3有源滤波器7-4电压比拟器二、根本概念、理论、原理电子系统，有源滤波器，电压比拟器。四、重点和难点二阶低通、高通滤波器，电压比拟器四、推荐参考书目模拟电子技术根底康华光高等教育出版社模拟电子技术根底（第三版）童诗白主编高等教育出版社模拟电子技术根底杨素行高等教育出版社模拟电子技术根底刘仁宇机械工业出版社第一讲信号检测系统中的放大电路（第9周） 教学内容：测量放大器，隔离放大器。 教学重点：测量放大器。 教学难点：隔离放大器。第二讲有源滤波器（第9周） 教学内容：低通有源滤波器，高通有源滤波器，带通和带阻有源滤波器。 教学重点：低通有源滤波器，高通有源滤波
18、器。教学难点：带通和带阻有源滤波器。第三讲电压比拟器（第10周） 教学内容：单门限电压比拟器，多门限电压比拟器，集成电压比拟器。 教学重点：多门限电压比拟器。教学难点：多门限电压比拟器。第八章信号发生器一、根本要求与知识点使学生能够熟练掌握要求学生理解掌握正弦波信号产生电路的根本概念，RC串联、LC并联正弦信号产生电路的组成、振荡条件判断、振荡频率计算；掌握理想运放非线性应用的分析规律，单门限、双门限电压比拟器电路分析，方波产生电路组成及工作原理。8-1正弦波信号发生器8-2非正弦波信号产生器二、根本概念、理论、原理RC、LC正弦波发生器，压电效应。三、重点和难点正弦波振荡电路的振荡条件及比拟
19、器的根本原理，振荡条件的判别，双门限电压比拟器电路分析。模拟电子技术根底 模拟电子技术根底 模拟电子技术根底 模拟电子技术根底四、推荐参考书目康华光高等教育出版社（第三版）童诗白主编高等教育出版社杨素行高等教育出版社刘仁宇机械工业出版社第一讲正弦波、非正弦波信号发生器（第11、12周） 教学内容：RC、LC正弦波信号发生器，方波发生器，三角波发生器。 教学重点：RC.LC正弦波信号发生器。 教学难点：RCsLC正弦波信号发生器。第九章功率放大电路一、根本要求与知识点要求学生了解功率放大电路的根本概念和特点；掌握乙类双电源互补对称功率放大电路的组成、工作原理及性能指标的计算；掌握甲乙类互补对称功
20、率放大电路OCL和OTL的组成、工作原理及性能指标的计算。9-1功率放大电路的特点及其分类9-2互补推挽功率放大电路二、根本概念、理论、原理功率放大，乙类互补推挽功率放大电路，甲乙类互补推挽功率放大电路。四、重点和难点甲乙类互补推挽功率放大电路四、推荐参考书目模拟电子技术根底康华光高等教育出版社模拟电子技术根底（第三版）童诗白主编高等教育出版社模拟电子技术根底杨素行高等教育出版社模拟电子技术根底刘仁宇机械工业出版社第一讲互补推挽功率放大电路（第12周） 教学内容：乙类互补推挽功率放大电路，甲乙类互补推挽功率放大电路，单电源功率放大电路。 教学重点：甲乙类互补推挽功率放大电路。 教学难点：甲乙类
21、互补推挽功率放大电路。第十章直流稳压电源一、根本要求与知识点要求学生掌握直流电源的组成，各局部的作用，了解稳压电源的开展趋势和典型的元件。10-1概述 10-2单向整流及电容滤波电路 10-3串联反应型线性稳压电路二、根本概念、理论、原理桥式整流。四、重点和难点重点：直流电源的组成及各局部的作用；单相桥式整流电路、电容滤波、稳压管稳压的工作原理。难点：滤波电路的定量计算。四、推荐参考书目模拟电子技术根底康华光高等教育出版社模拟电子技术根底第三版）童诗白主编高等教育出版社模拟电子技术根底杨素行高等教育出版社模拟电子技术根底刘仁宇机械工业出版社第一讲单向整流及电容滤波电路，串联反应型线性稳压电路(
22、第8周) 教学内容：单向桥式整流电路的主要性能指标，电容滤波电路，串联反应型稳压电源电路的工作原理教学重点：单向桥式整流电路的主要性能指标，电容滤波电路，串联反应型稳压电源电路的工作原理。 教学难点：串联反应型稳压电源电路的工作原理。第二局部实践教学要求总体要求：电子技术实验过程是一个理论到实践验证的过程，是对所学理论应用的过程。本课程的任务是使学生在学习了电子技术的根本理论、根本知识后，能够在实践中得到验证和提高，逐步掌握电子技术的根本实验技能，培养学生动手能力和解决实际问题的能力，为以后深入学习电子技术某些领域的内容，以及为电子技术在专业中的应用打好根底。实验的根本理论：三种根本的放大电路
23、反应，集成运算。实践重点：晶体管共射极单管放大器、负反应放大电路、射极跟随器、差动放大器、集成运算放大器指标测试、集成运算放大器的根本应用(I)模拟运算电路、RC正弦波振荡器。教学方式：实验室分组指导。一组2-4人组成，选出一人负责。教学安排详细内容参看实验手册)序号实验工程实验学时实验类型实验要求内容提要1常用电子仪器使用2B必修见实验手册2晶体管共射极单管放大器2B必修3负反应放大器2B必修4射极跟随器2B必修5差动放大器2B必修6集成运算放大器指标测试2B必修7集成运算放大器的根本应用(I)模拟运算电路2B必修8集成运算放大器的根本应用(II)有源滤波器2B必修9集成运算放大器的根本应
24、用(III)电压比拟器2B必修IO集成运算放大器的根本应用(IV)波形发生器2B必修IlRC正弦波振荡器2B必修12直流稳压电源（I）串联型晶体管稳压电源2B必修机动实验一常用电子仪器的使用【实验内容】：1、用机内校正信号对示波器进行自检。2、用示波器和交流毫伏表测量信号参数。3、测量两波形间相位差【实验目的】：1、学习电子电路实验中常用的电子仪器一一示波器、函数信号发生器、直流稳压电源、交流亳伏表、频率计等的主要技术指标、性能及正确使用方法。2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。实验二晶体管共射极单管放大器【实验内容】：1、调试静态工作点。2、测量电压放大倍数。3、观
25、察静态工作点对电压放大倍数的影响。4、观察静态工作点对输出波形失真的影响。5、测量最大不失真输出电压。【实验目的】：1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。3、熟悉常用电子仪器及模拟电路实验设备的使用。实验三负反应放大器【实验内容】：1、测量静态工作点。2、测试根本放大器的各项性能指标。3、测试负反应放大器的各项性能指标。【实验目的】：加深理解放大电路中引入负反应的方法和负反应对放大器各项性能指标的影响。实验四射极跟随器【实验内容】：1、静态工作点的调整。2、测量电压放大倍数Av。3、测
26、量输出电阻R。.4、测量输入电阻Ri,5、测试跟随特性【实验目的】：1、掌握射极跟随器的特性及测试方法。2、进一步学习放大器各项参数测试方法。实验五差动放大器【实验内容】：1）、典型差动放大器性能测试。2）测量差模电压放大倍数。3）测量共模电压放大倍数。【实验目的】：1、加深对差动放大器性能及特点的理解。2、学习差动放大器主要性能指标的测试方法实验六集成运算放大器指标测试【实验内容】：1、测量输入失调电压Us2.测量输入失调电流Ios.3、测量开环差模电压放大倍数Md.4、测量共模抑制比CMRR。5、测量共模输入电压范围Ik0及输出电压最大动态范围U一般内容：1半导体根底知识2PN结的形成及特
27、性3半导体二极管4二极管根本电路及其分析方法5特殊二极管考核重点：PN结的形成及特性、二极管根本电路及其分析方法。第二章晶体管及其放大电路根底一般内容：1 晶体管2 共射极放大电路的放大电路和工作原理3 放大电路的静态分析4 放大电路的动态分析5 静态工作点的选择和稳定6 共集电极电路和共基极电路7 多级放大电路8 放大电路的频率特性 考核重点：共射极放大电路的放大电路和工作原理、放大电路的静态分析、放大电路的动态分析、共集电极电路和共基极电路。第三章场效应管及其放大电路 一般内容：1 结型场效应管2 金属一氧化物一半导体场效应管3 场效应管放大电路 考核重点：结型场效应管。第四章集成运算放大
28、器 一般内容：1集成运放概述2集成运放中的根本单元电路3通用集成运放4集成电路运算放大器的主要参数及简化的等效电路 考核重点：集成运放中的根本单元电路。第五章反应与负反应放大电路 一般内容：1反应的根本概念及分类2负反应放大电路的方框图及增益的一般表达式3负反应对放大电路性能的改善4负反应放大电路的分析方法5负反应放大电路的稳定问题考核重点：1反应的根本概念及分类2负反应放大电路的方框图及增益的一般表达式负反应放大电路的分析方法第六章集成运放组成的运算电路一般内容：1根本运算电路2对数和反对数运算电路3模拟乘法器及其应用4集成运放使用中的几个问题考核重点：1根本运算电路2对数和反对数运算电路第
29、七章信号检测与处理电路一般内容：1电子系统概述2信号检测系统中的放大电路3有源滤波器4电压比拟器考核重点：1、有源滤波器。2、电压比拟器。第八章信号发生器一般内容：1正弦波信号发生器2非正弦波信号产生器A考核重点：1正弦波信号发生器2非正弦波信号产生器第九章功率放大电路一般内容：功率放大电路的特点及其分类，互补推挽功率放大电路。考核重点：互补推挽功率放大电路。第十章直流稳压电源一般内容：1概述2单向整流及电容滤波电路3串联反应型线性稳压电路考核重点：串联反应型线性稳压电路。试卷结构：1、分数：总分值100分，占期末总评的70%；2、题型：单项选择题10分、填空题10分、判断题10分、简答题30
30、分、计算体40分;3、试题总数：单项选择题10+填空题10+判断题10+简答题6+计算题4-40小题:4、考试时间：110分钟；5、内容比例：章次内容比例（%）第一章半导体二极管及其应用5第一早半导体管及放大电路根底20第三章场效应管放大电路5第四章集成电路运算放大器10第五章反应和负反应放大电路15第八早集成运放组成的运算电路15第七章信号检测与处理电路10第八章信号发生器10第九章功率放大电路5第十章直流稳压电源5合计1006、样卷举例:模拟电子技术期末考试试题样卷（适用电子、自动控制、通讯专业）题号一二三四五合计得分I一1.填空（20分）：1杂质半导体有型和型之分。2）PN结最重要的特性是,它是一切半导体器件的根底。2.选择题（2051）二极管两端电压大于电压时，二极管才导通。击穿电压；死区；饱和。2）当温度升高时，二极管的正向电压，反向饱和电流。增大；减小；不变；无法判定。3、计算题vj1.电路如下一=12V,Rc=3k,=40且忽略Vbe,假设要使静态时V=9V,那么RB应取多少VCC输入电阻为多少？输出电阻为多少？放大倍数为多少？（14分）4.画图图中输入电压为v1=IOsintV稳压管的稳定电压为8V,分别画出稳压管DZ两端电压波形（10分）
