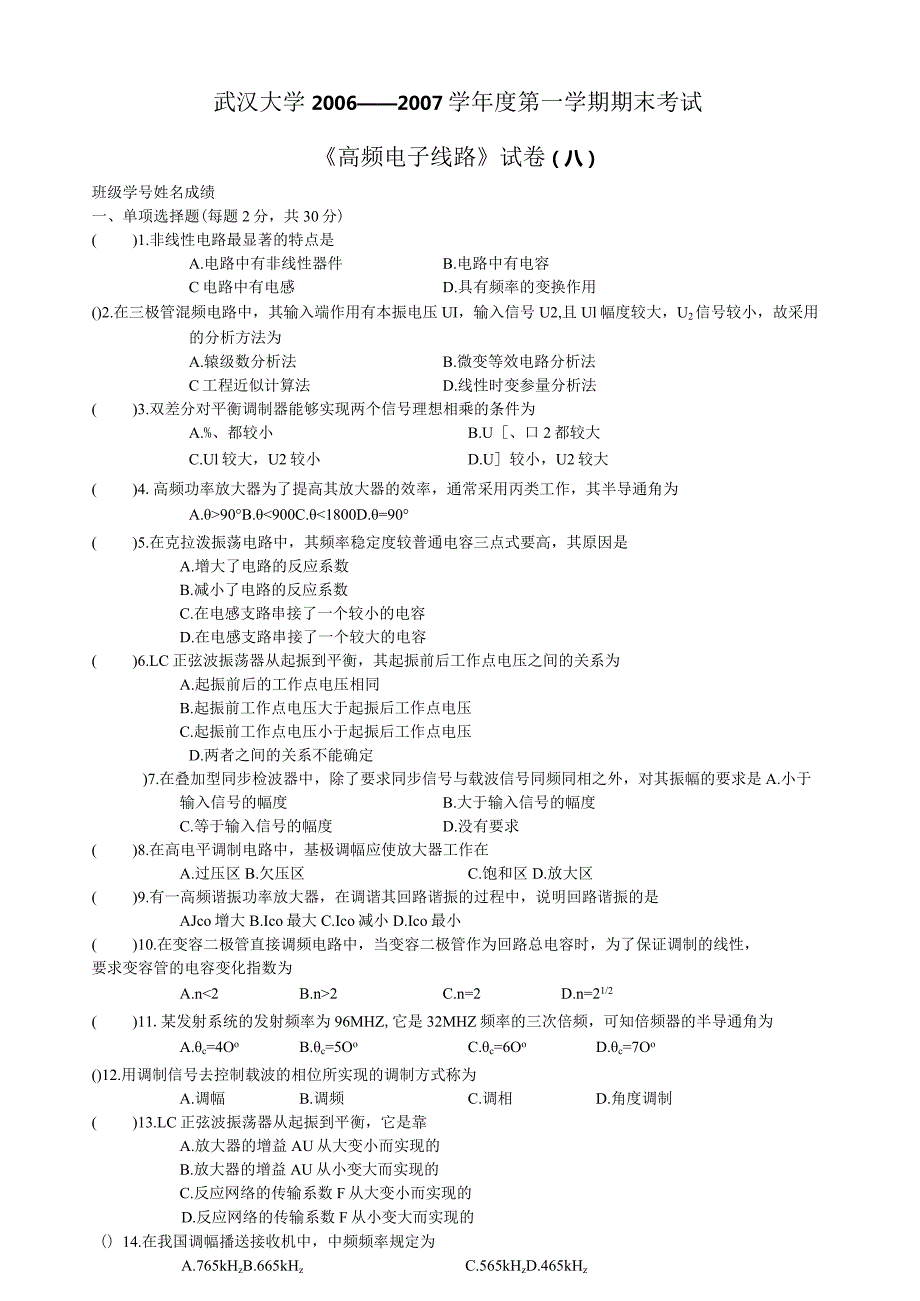

1、武汉大学20062007学年度第一学期期末考试高频电子线路试卷（八）班级学号姓名成绩一、单项选择题(每题2分，共30分)()1.非线性电路最显著的特点是A.电路中有非线性器件B.电路中有电容C电路中有电感D.具有频率的变换作用()2.在三极管混频电路中，其输入端作用有本振电压UI，输入信号U2,且Ul幅度较大，U2信号较小，故采用的分析方法为A.辕级数分析法B.微变等效电路分析法C工程近似计算法D.线性时变参量分析法()3.双差分对平衡调制器能够实现两个信号理想相乘的条件为A.%、都较小B.U、口2都较大C.Ul较大，U2较小D.U较小，U2较大( )4.高频功率放大器为了提高其放大器的效率，

2、通常采用丙类工作，其半导通角为A.90B.900C.1800D.=90( )5.在克拉泼振荡电路中，其频率稳定度较普通电容三点式要高，其原因是A.增大了电路的反应系数B.减小了电路的反应系数C.在电感支路串接了一个较小的电容D.在电感支路串接了一个较大的电容( )6.LC正弦波振荡器从起振到平衡，其起振前后工作点电压之间的关系为A.起振前后的工作点电压相同B.起振前工作点电压大于起振后工作点电压C.起振前工作点电压小于起振后工作点电压D.两者之间的关系不能确定)7.在叠加型同步检波器中，除了要求同步信号与载波信号同频同相之外，对其振幅的要求是A.小于输入信号的幅度B.大于输入信号的幅度C.等于

3、输入信号的幅度D.没有要求( )8.在高电平调制电路中，基极调幅应使放大器工作在A.过压区B.欠压区C.饱和区D.放大区( )9.有一高频谐振功率放大器，在调谐其回路谐振的过程中，说明回路谐振的是AJco增大B.Ico最大C.Ico减小D.Ico最小( )10.在变容二极管直接调频电路中，当变容二极管作为回路总电容时，为了保证调制的线性，要求变容管的电容变化指数为A.n2C.n=2D.n=21/2()11.某发射系统的发射频率为96MHZ,它是32MHZ频率的三次倍频，可知倍频器的半导通角为A.c=4OoB.c=5OoC.c=6OoD.c=7Oo()12.用调制信号去控制载波的相位所实现的调制

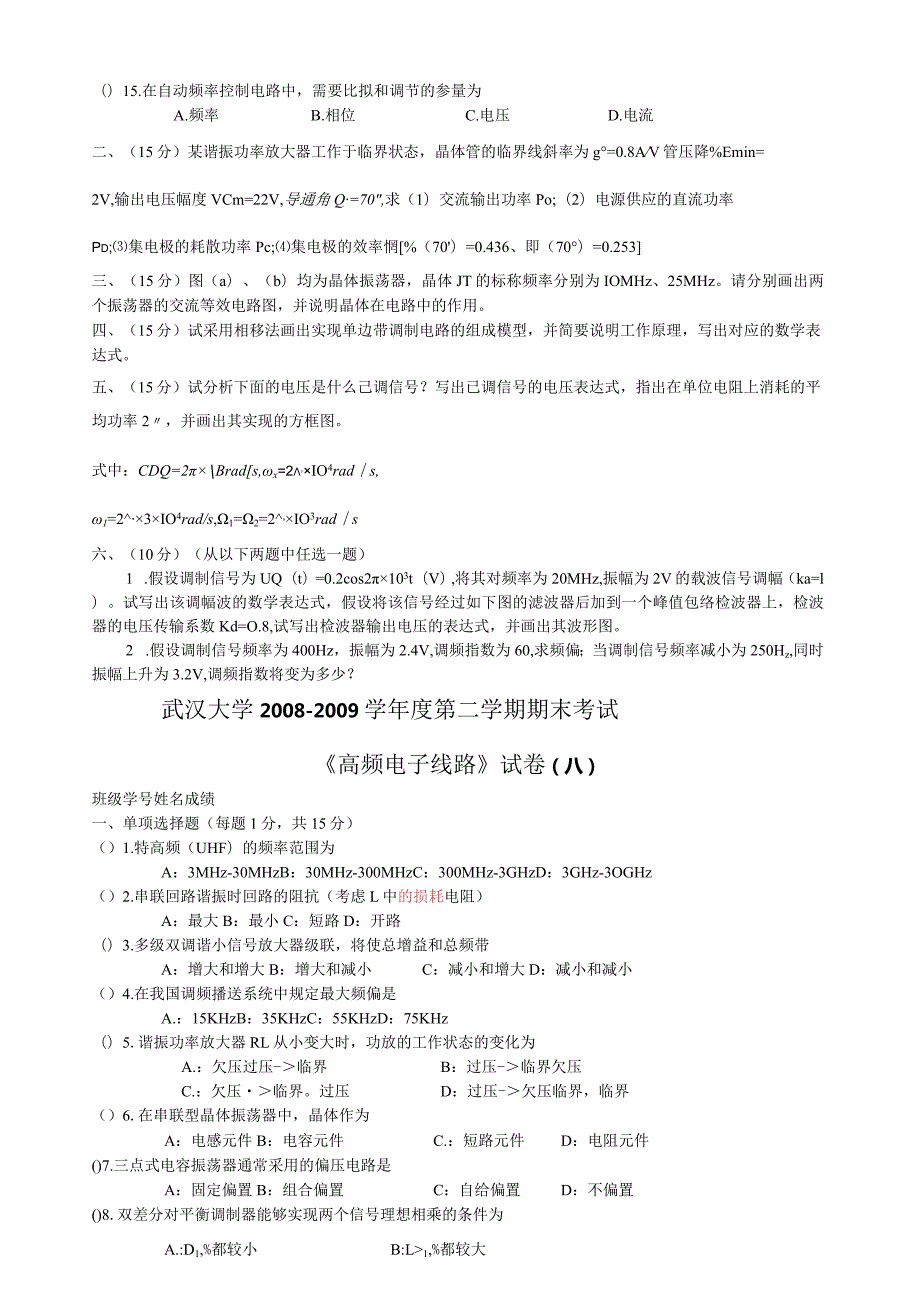

4、方式称为A.调幅B.调频C.调相D.角度调制()13.LC正弦波振荡器从起振到平衡，它是靠A.放大器的增益AU从大变小而实现的B.放大器的增益AU从小变大而实现的C.反应网络的传输系数F从大变小而实现的D.反应网络的传输系数F从小变大而实现的（）14.在我国调幅播送接收机中，中频频率规定为A.765kHzB.665kHzC.565kHzD.465kHz（）15.在自动频率控制电路中，需要比拟和调节的参量为A.频率B.相位C.电压D.电流二、（15分）某谐振功率放大器工作于临界状态，晶体管的临界线斜率为g=0.8AV管压降%Emin=2V,输出电压幅度VCm=22V,导通角Q=70,求（1）交流

5、输出功率Po;（2）电源供应的直流功率Pd;集电极的耗散功率Pc;集电极的效率惘%（70）=0.436、即（70）=0.253三、（15分）图（a）、（b）均为晶体振荡器，晶体JT的标称频率分别为IOMHz、25MHz。请分别画出两个振荡器的交流等效电路图，并说明晶体在电路中的作用。四、（15分）试采用相移法画出实现单边带调制电路的组成模型，并简要说明工作原理，写出对应的数学表达式。五、（15分）试分析下面的电压是什么己调信号？写出已调信号的电压表达式，指出在单位电阻上消耗的平均功率2，并画出其实现的方框图。式中：CDQ=2Brads,x=2,IO4rads,1=23IO4rad/s,1=2=

6、2,IO3rads六、（10分）（从以下两题中任选一题）1 .假设调制信号为UQ（t）=0.2cos2103t（V）,将其对频率为20MHz,振幅为2V的载波信号调幅（ka=l）。试写出该调幅波的数学表达式，假设将该信号经过如下图的滤波器后加到一个峰值包络检波器上，检波器的电压传输系数Kd=O.8,试写出检波器输出电压的表达式，并画出其波形图。2 .假设调制信号频率为400Hz，振幅为2.4V,调频指数为60,求频偏；当调制信号频率减小为250Hz,同时振幅上升为3.2V,调频指数将变为多少？武汉大学2008-2009学年度第二学期期末考试高频电子线路试卷（八）班级学号姓名成绩一、单项选择题（

7、每题1分，共15分）（）1.特高频（UHF）的频率范围为A：3MHz-30MHzB：30MHz-300MHzC：300MHz-3GHzD：3GHz-3OGHz（）2.串联回路谐振时回路的阻抗（考虑L中的损耗电阻）A：最大B：最小C：短路D：开路（）3.多级双调谐小信号放大器级联，将使总增益和总频带A：增大和增大B：增大和减小C：减小和增大D：减小和减小（）4.在我国调频播送系统中规定最大频偏是A.：15KHzB：35KHzC：55KHzD：75KHz（）5.谐振功率放大器RL从小变大时，功放的工作状态的变化为A.：欠压过压-临界B：过压-临界欠压C.：欠压临界。过压D：过压-欠压临界，临界（）

8、6.在串联型晶体振荡器中，晶体作为A：电感元件B：电容元件C.：短路元件D：电阻元件()7.三点式电容振荡器通常采用的偏压电路是A：固定偏置B：组合偏置C：自给偏置D：不偏置()8.双差分对平衡调制器能够实现两个信号理想相乘的条件为A.:D1,%都较小B:L1,%都较大C：以较大较小D：q较小L较大)9.在三极管混频电路中，为了减少组合频率分量，晶体管采用线性时变工作状态，工作在线性状态的信号是A：本地振荡信号B：输入的高频信号C：混频后的中频信号D：AGC的控制信号()10.在变容二极管直接调频电路中，当变容二极管作为并联谐振回路总电容时，为了保证调制的线性，要求变容管的电容变化指数为A：2

9、B：2C：=2D：=2|/2()11.当调制信号为单音频信号时，SSB信号的频谱为A：上、下边频B：无数对边频C：下边频D：载频()12.在AM接收机中，信号的解调通常采用A：同步检波器B：倍压检波器C：大信号峰值检波D：平方律检波()13.具有不同伏安特性的器件中，为理想混频特性的器件是A：i=a2B：Z=0+al+a2v2C：i=a0+al+a33D：i=ax+a3y()14.间接调频方法就是用调相来实现调频，但首先对调制信号进行A：延时B：微分C：积分D：倒相()15.在RC振荡器中，RC电路一般要用A：1级B：2级C：3级D：4级二、填空题(每空1分，共20分)1 .谐振功率放大器的主

10、要质量指标是：(D、o2 .调幅信号的解调电路主要有：、(6)o3 .当8二-2匕匕w=3V时，谐振功率放大器工作于临界状态，那么匕8=1匕匕加=2丫时，谐振功率放大器将工作在状态。4 .谐振功率放大器的E)=O.5W,%c=12V,inm=0.2A,导通角/=70,%(70)=0.25%(70)=0.44,此时电源提供应的功率分=,集电极效率为,集电极损耗功率E=(Io)，负载谐振电阻值为(IDo5 .基极调幅要求放大器工作在状态；集电极调幅要求放大器工作在状态。6 .并联谐振回路的L、C、Rp,那么通频带为(14),谐振频率为oQO为o7 .噪声系数等于与之比。8 .混频器的中频干扰定义为

11、o9 .并联谐振回路如下列图。通频带2酸7,电容C。假设回路总电导为g、.(g、.=G,+Gp+GD,那么2甑）,7和gv关系为=。三、简答题（每题4分，共计20分）1 .用什么方法提高功率放大器的效率？2 .什么是残留边带调制？3 .二极管大信号峰值检波器的非线性失真有哪些？防止失真的原因及条件是什么？4 .放大器工作在临界状态，根据理想化负载曲线，求出当RP增大一倍时，P。如何变化？5 .简述混频器的几种主要干扰。四、画图和判断题（20分）1、画出调幅超外差发射机的组成框图说明各局部的作用，并画出各关键点的波形。（8分）2、试运用反应振荡原理及瞬时极性法，分析图（a）,图（b）所示各交流通

12、路能否振荡？给出分析过程（6分）3、修改图（C）电路图中有多处错误。（6分）五、计算题（25分）1.（IO分）负载R/.上调幅波的表达式为必）=（50+20cos（4;TXlo3冰裙（2;TXlo试求：载波电压振幅曦，载波频率g,调制度叫;已调波的最大振幅Vmax,最小振幅值匕而；假设&=IAC,它吸收的总边带功率心的值；画出u（f）的波形图及频谱图；画出解调该调幅波的常用电路图。2.（15分）（）=500cos（2-IO8r+20sin2-IO3r）（nV）,试根据要求求解假设为调频波,试求。，调制频率F,调频指数，最大频偏，有效带宽，平均功率（取负载为50欧）（2）假设为调相波，试求调相指

13、数0,调制信号（设kp=5ra出V）,最大频偏。参考答案一、 单项选择题18, 2B,3B,4D,5C,6C,7C,8A,9B,10C,11C,12C,13A,14C,15D二、 填空题（1）效率，（2）集电极输出功率，（3）集电极管耗，（4）包络检波，（5）平方律检波，（6）同步检波，（7）过压，（8）0.6W,83.33%（10）0.1W（11）129欧（欠压（13）过压（14） J=（15）一i=（16）jR.-（17）输入信噪比（输出信噪比（19）属于寄生通道干2Rp4c2jLCL扰，一个是对应于p=0,q=1的寄生通道，相应的,二力。(20产= 4*C叼C二叫CINo7=2万力。2颂

14、7Qlfpfp三、 简答题1、1）设法尽量降低集电极耗散功率Pc,那么集电极效率Qc自然会提高。这样在给定PD时，晶体管的交流输出功率P。就会增大；2）如果维持晶体管的集电极耗散功率PC不超过规定值，那么提高集电极效率Qs将使交流输出功率P。大为增加。2、所谓残留边带调幅与单边带调幅的不同之处是它传送被抑制边带的一局部，同时又将被传送边带也抑制掉一局部。为了保证信号无失真的传输，传送边带中被抑制局部和抑制边带中的被传送局部应满足互补对称关系。3、惰性失真，负峰切割失真。RLC=0.1W(4)(5)略2、(1)fc=IO8也;益=Io3Hz;叼=20mtx=2*104B=2ny;20(2)m=2

15、0rad;un=sin(2r*103r)=4sin(2*103r);MnaX=4*104zkP武汉大学20072008学年度第复学期高频电子线路试卷（八）参考答案一.填空(每空1分，共30分)(l)lp2 (2)p(3)yfe (或 C吐) 中和法 小 减小 增大 欠压区 变化规律(12)低通 惰性 (14)短路镜像干扰高中频方案 (21) 14kHz608kHz (26) 8kHz (27)高频小信号放大器二.(15 分)(或失配法) 失配法(或中和法) 减过压区 (U) DSB信号的包络不在反映调制信号的(15)电感 (较大 (17)较小 (18)干扰哨声(22) 14kHz (23) 4

16、kHz (24) 3O8kHz (25)题图(2)的高频交流通路图。仅3-0.35x0.3x40x10-3129.2106 -32.5那么gz=(33.7+5.5+9)zS=1292SC=C+pCoe+pCie=54.2PF三.（15分）L 解 VCnt = cycc =0.912421.8V1 分 %Emin=24-21.8 = 2.2V1 分zCmax = gcr%Emin = 1 $ * 2.2 = 3.3 A分 L=% (7OjCmaX = O83 AG= %(70cm = 14441 分心=%= 19.92WP=11.4421.8=15.7W1分02Rs=L/闻=21.8/1.44=

17、15.IC2.假设输入信号振幅增加一倍，那么根据85孙=（%2-6）/匕刈可知，?将变大，动态线电阻增大,且%Emax=-%8+匕加也将增加，它们均使放大器从临界工作状态转变为过压工作状态，此时输出功率根本不变。四.（15分）1. (a)f1=.3因为A凡=1,纥=?所以4-!-=qBUC1该电路满足相位平衡条件。4分该电路能够振荡，在振频加c=5M时，并联回路呈容性,B点C点六.（10分）1.叠加型相位鉴频器的方框图如上图所示，调频信号输入经耦合回路的耦合，产生调频调相波U时,qz,与调频波矢量相加形成调频调幅波a】、ff2,它们分别通过包络检波器检出调制信号电压般川和%2,输出采用差动输出

18、2,从而完成了对调频波信号的解调。题解图67叠加型相位鉴频器方框图2. ABlAB=10,10参考答案六、 单项选择题IC,2B,3B,4D,5C,6C,7B,8A,9B,IOC,11C,12C,13A,14C,15C或D（均可）七、 填空题（1）效率，（2）集电极输出功率，（3）集电极管耗，（4）包络检波，（5）平方律检波，（6）同步检波，（7）过压/,（8）1.2W,（9）83.33%（10）0.1W（Il）129欧（12）欠压（13）过压（14） !（15）=（16）J-（17）输入信噪比（18）输出信噪比（19）属于寄生通道干扰，2RpC24LC,L对应于p=0,q=I的寄生通道，相应

19、的/“=力。二,C:叫C2V1242国。丁（20产一区一fp4一啊jL或用Qp,Gp等表示的其他的形式也可以得分注：第4题中假设取GmaX=O.4W,Po=IW,那么（9）83.33%（10）0.2W（11）64.5欧八、 简答题1、1）设法尽量降低集电极耗散功率Pc,那么集电极效率Mc自然会提高。这样在给定PD时，晶体管的交流输出功率P。就会增大；酌情给分）2）如果维持晶体管的集电极耗散功率PC不超过规定值，那么提高集电极效率11c,将使交流输出功率P。大为增加。（酌情给分）2、所谓残留边带调幅与单边带调幅的不同之处是它传送被抑制边带的一局部，同时又将被传送边带也抑制掉一局部。为了保证信号无

20、失真的传输，传送边带中被抑制局部和抑制边带中的被传送局部应满足互补对称关系。（酌情给分）3、惰性失真，负峰切割失真。RL（酌情给分）M乙（O）Rl+R124、P。=；吃ARP =1 V2Cm2 RPO由负载特性可见，当RP增加一倍时，放大器由临界转入过压状态，VCm几乎不变，Po约下降一半。（酌情给分）5、（1）干扰哨声，（2）寄生通道干扰（中频干扰、镜像频率干扰）、（3）交调失真、（4）互调失真（酌情给分）九、画图与判断题1、（假设画的是接收机那么不给分）2、图a可以振荡；图b不能振荡；没有过程适当扣分3、见下列图（电路模拟程序见附件）其他的形式只要原理正确也可以给分。十、计算题1、（i）V,SOV（I分）;2=6.28*10ads（l分）;“=0.4（1分）（2）V皿=（1+叫=70V（I分）;VmE=（I-SJ匕”=30叭1分）（4）给（2分）（5）给（2分）2、心=1（）8HZ（I分）;产=IO3法（1分）;吗=20（1分）;甑侬=2*1。4也;（1分）20（2）m=20（2分）;T=sin（2%*l（）3f）=45加（2万*1（）3/）；（3分）fmm=4*l（XlHz（2分）kn
