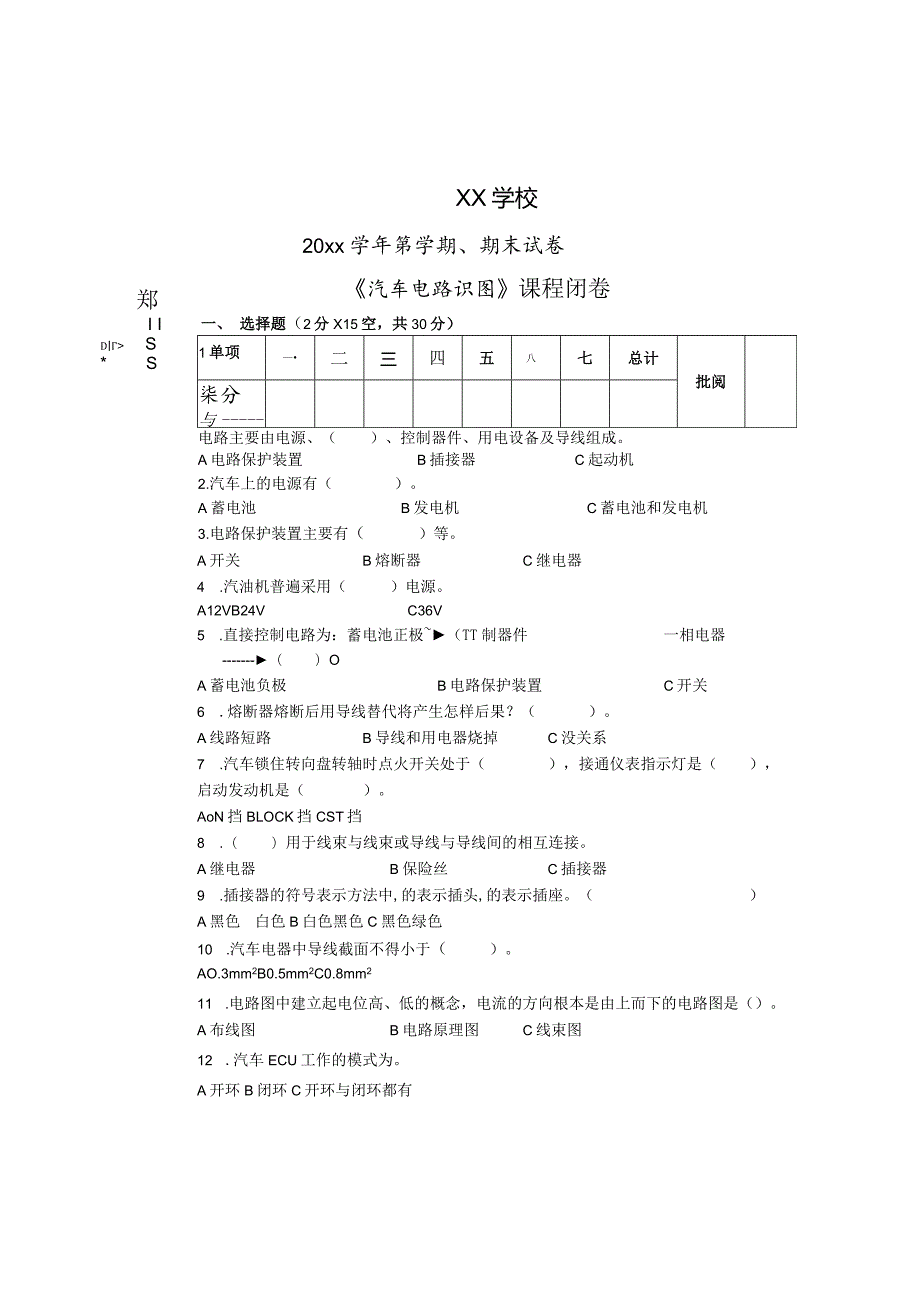

1、XX学校20xx学年第学期、期末试卷郑I IdS*S汽车电路识图课程闭卷1单项二三四五八七总计批阅柒分与一、 选择题（2分X15空，共30分）电路主要由电源、（）、控制器件、用电设备及导线组成。A电路保护装置B插接器C起动机2.汽车上的电源有（）。A蓄电池B发电机C蓄电池和发电机3.电路保护装置主要有（）等。A开关B熔断器C继电器4 .汽油机普遍采用（）电源。A12VB24VC36V5 .直接控制电路为：蓄电池正极（TT制器件一相电器（）OA蓄电池负极B电路保护装置C开关6 .熔断器熔断后用导线替代将产生怎样后果？（）。A线路短路B导线和用电器烧掉C没关系7 .汽车锁住转向盘转轴时点火开关处于

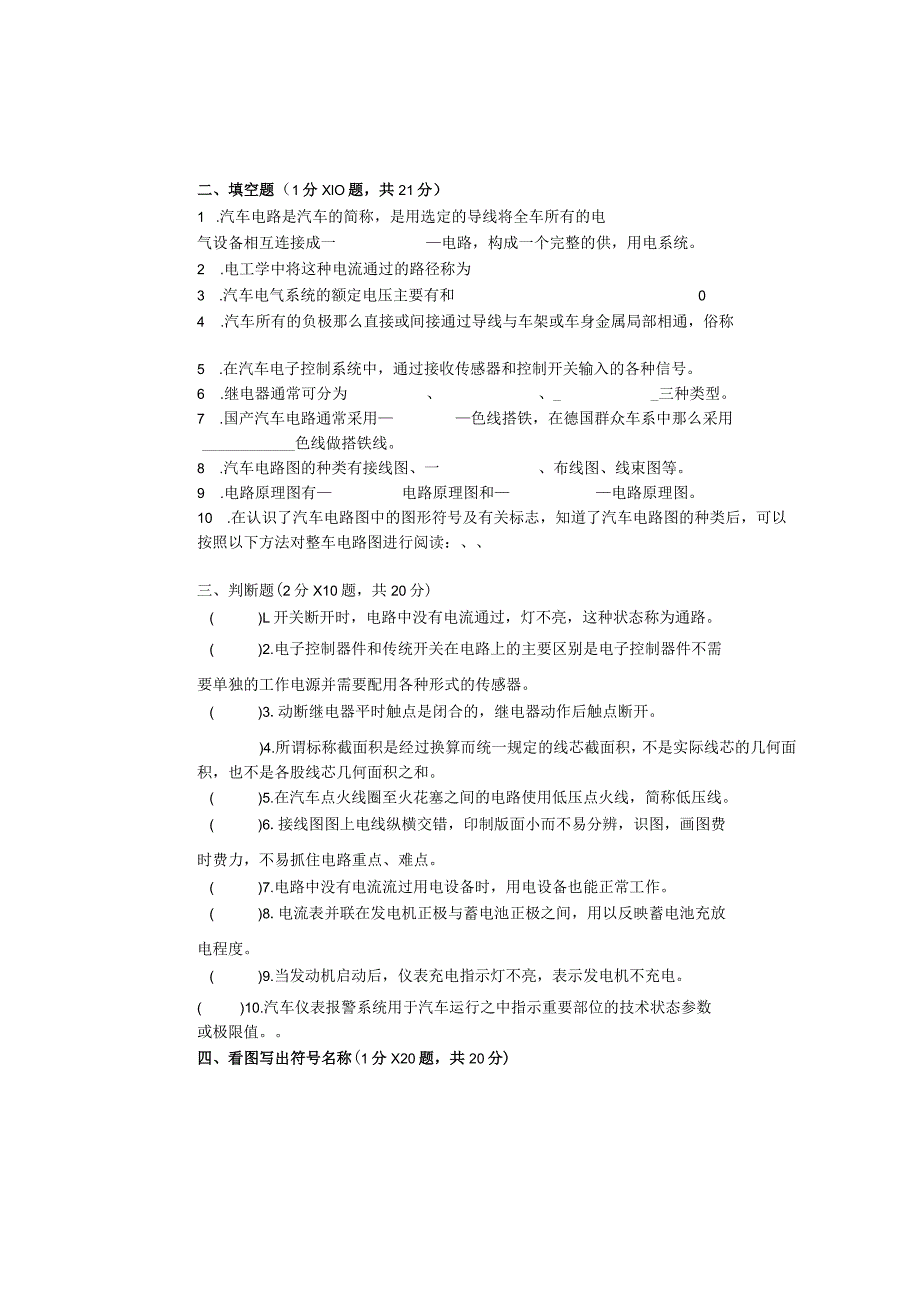

2、接通仪表指示灯是（），启动发动机是（）。AoN挡BLOCK挡CST挡8 .（）用于线束与线束或导线与导线间的相互连接。A继电器B保险丝C插接器9 .插接器的符号表示方法中,的表示插头,的表示插座。（）A黑色白色B白色黑色C黑色绿色10 .汽车电器中导线截面不得小于（）。AO.3mm2B0.5mm2C0.8mm211 .电路图中建立起电位高、低的概念，电流的方向根本是由上而下的电路图是（）。A布线图B电路原理图C线束图12 .汽车ECU工作的模式为。A开环B闭环C开环与闭环都有二、填空题（1分XlO题，共21分）1 .汽车电路是汽车的简称，是用选定的导线将全车所有的电气设备相互连接成一电路
3、构成一个完整的供，用电系统。2 .电工学中将这种电流通过的路径称为3 .汽车电气系统的额定电压主要有和04 .汽车所有的负极那么直接或间接通过导线与车架或车身金属局部相通，俗称5 .在汽车电子控制系统中，通过接收传感器和控制开关输入的各种信号。6 .继电器通常可分为、_三种类型。7 .国产汽车电路通常采用色线搭铁，在德国群众车系中那么采用色线做搭铁线。8 .汽车电路图的种类有接线图、一、布线图、线束图等。9 .电路原理图有电路原理图和电路原理图。10 .在认识了汽车电路图中的图形符号及有关标志，知道了汽车电路图的种类后，可以按照以下方法对整车电路图进行阅读：、三、判断题(2分X10题，共20

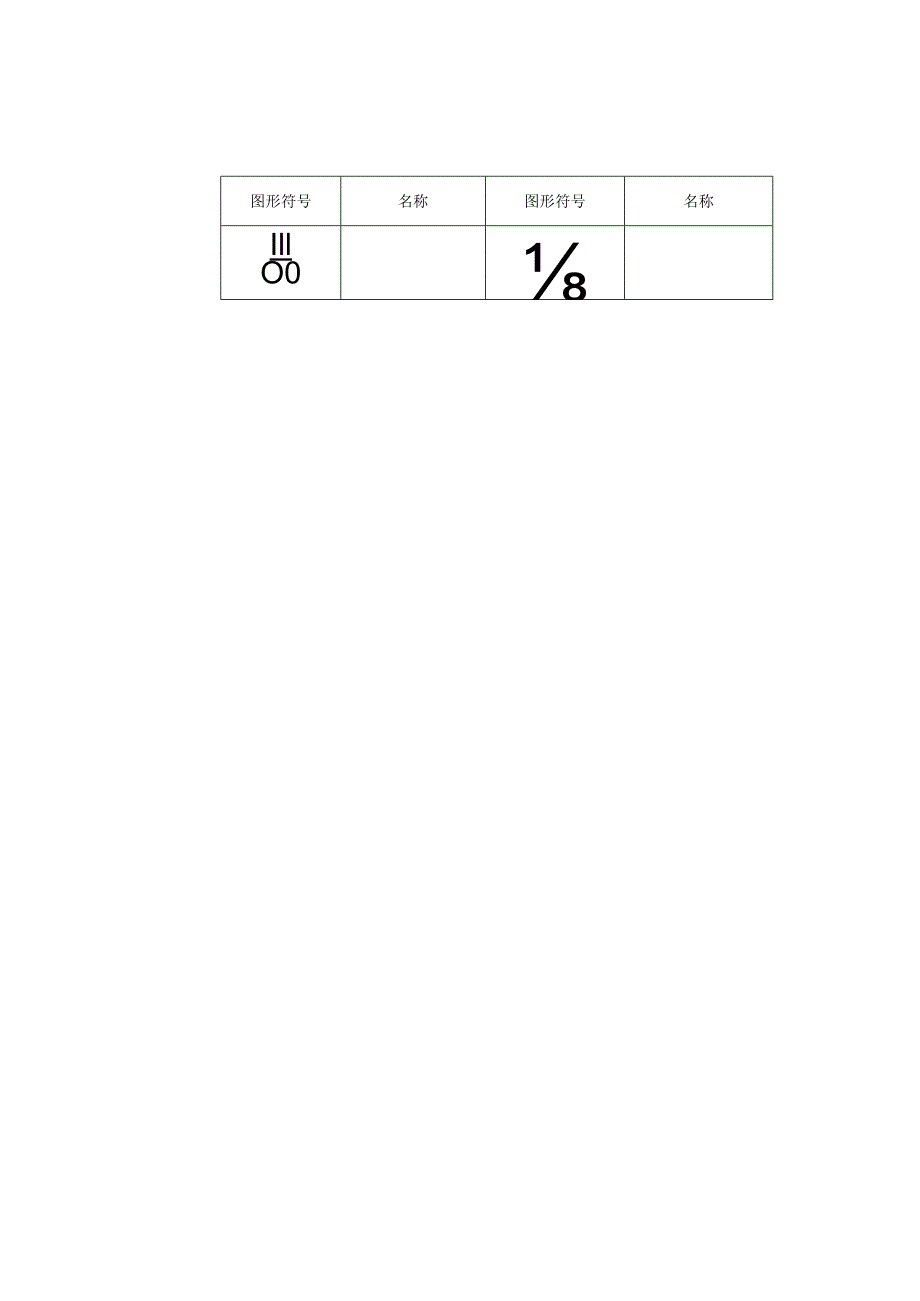

4、分)()L开关断开时，电路中没有电流通过，灯不亮，这种状态称为通路。( )2.电子控制器件和传统开关在电路上的主要区别是电子控制器件不需要单独的工作电源并需要配用各种形式的传感器。( )3.动断继电器平时触点是闭合的，继电器动作后触点断开。)4.所谓标称截面积是经过换算而统一规定的线芯截面积，不是实际线芯的几何面积，也不是各股线芯几何面积之和。( )5.在汽车点火线圈至火花塞之间的电路使用低压点火线，简称低压线。( )6.接线图图上电线纵横交错，印制版面小而不易分辨，识图，画图费时费力，不易抓住电路重点、难点。( )7.电路中没有电流流过用电设备时，用电设备也能正常工作。( )8.电流表并联在发电机正极与蓄电池正极之间，用以反映蓄电池充放电程度。( )9.当发动机启动后，仪表充电指示灯不亮，表示发电机不充电。()10.汽车仪表报警系统用于汽车运行之中指示重要部位的技术状态参数或极限值。四、看图写出符号名称(1分X20题，共20分)图形符号名称图形符号名称IllO01 .简述汽车电路的特点。2 .简述汽车电路的种类。3 .简述熔断器在使用中应注意的事项。
