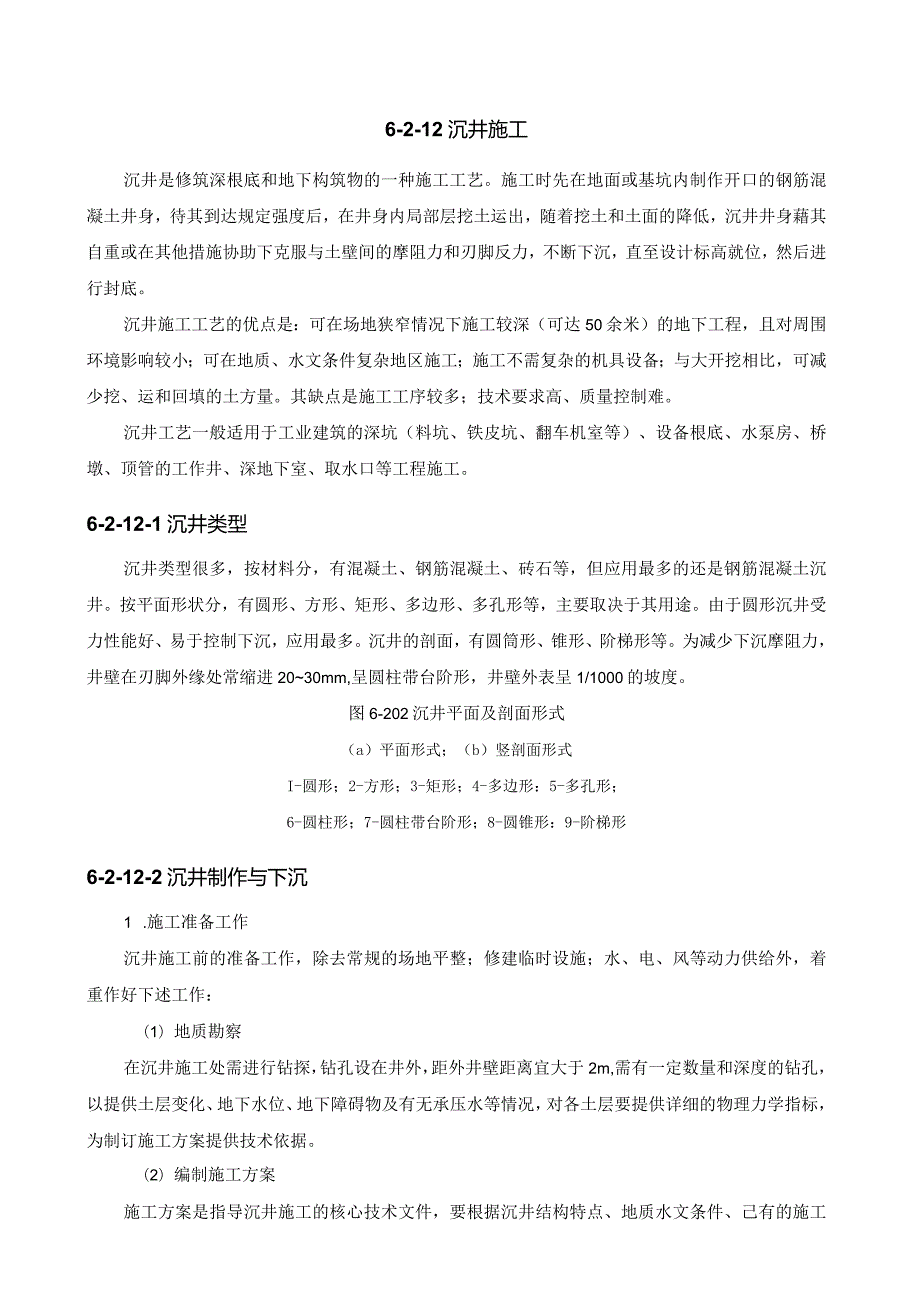

1、6-2-12沉井施工沉井是修筑深根底和地下构筑物的一种施工工艺。施工时先在地面或基坑内制作开口的钢筋混凝土井身，待其到达规定强度后，在井身内局部层挖土运出，随着挖土和土面的降低，沉井井身藉其自重或在其他措施协助下克服与土壁间的摩阻力和刃脚反力，不断下沉，直至设计标高就位，然后进行封底。沉井施工工艺的优点是：可在场地狭窄情况下施工较深（可达50余米）的地下工程，且对周围环境影响较小；可在地质、水文条件复杂地区施工；施工不需复杂的机具设备；与大开挖相比，可减少挖、运和回填的土方量。其缺点是施工工序较多；技术要求高、质量控制难。沉井工艺一般适用于工业建筑的深坑（料坑、铁皮坑、翻车机室等）、设备根底、
2、水泵房、桥墩、顶管的工作井、深地下室、取水口等工程施工。6-2-12-1沉井类型沉井类型很多，按材料分，有混凝土、钢筋混凝土、砖石等，但应用最多的还是钢筋混凝土沉井。按平面形状分，有圆形、方形、矩形、多边形、多孔形等，主要取决于其用途。由于圆形沉井受力性能好、易于控制下沉，应用最多。沉井的剖面，有圆筒形、锥形、阶梯形等。为减少下沉摩阻力，井壁在刃脚外缘处常缩进2030mm,呈圆柱带台阶形，井壁外表呈1/1000的坡度。图6-202沉井平面及剖面形式（a）平面形式；（b）竖剖面形式I-圆形；2-方形；3-矩形；4-多边形：5-多孔形；6-圆柱形；7-圆柱带台阶形；8-圆锥形：9-阶梯形6-2-1
3、2-2沉井制作与下沉1 .施工准备工作沉井施工前的准备工作，除去常规的场地平整；修建临时设施；水、电、风等动力供给外，着重作好下述工作：（1）地质勘察在沉井施工处需进行钻探，钻孔设在井外，距外井壁距离宜大于2m,需有一定数量和深度的钻孔，以提供土层变化、地下水位、地下障碍物及有无承压水等情况，对各土层要提供详细的物理力学指标，为制订施工方案提供技术依据。（2）编制施工方案施工方案是指导沉井施工的核心技术文件，要根据沉井结构特点、地质水文条件、己有的施工设备和过去的施工经验，经过详细的技术、经济比拟，编制出技术上先进、经济上合理的切实可行的施工方案。在方案中要重点解决沉井制作、下沉、封底等技术措

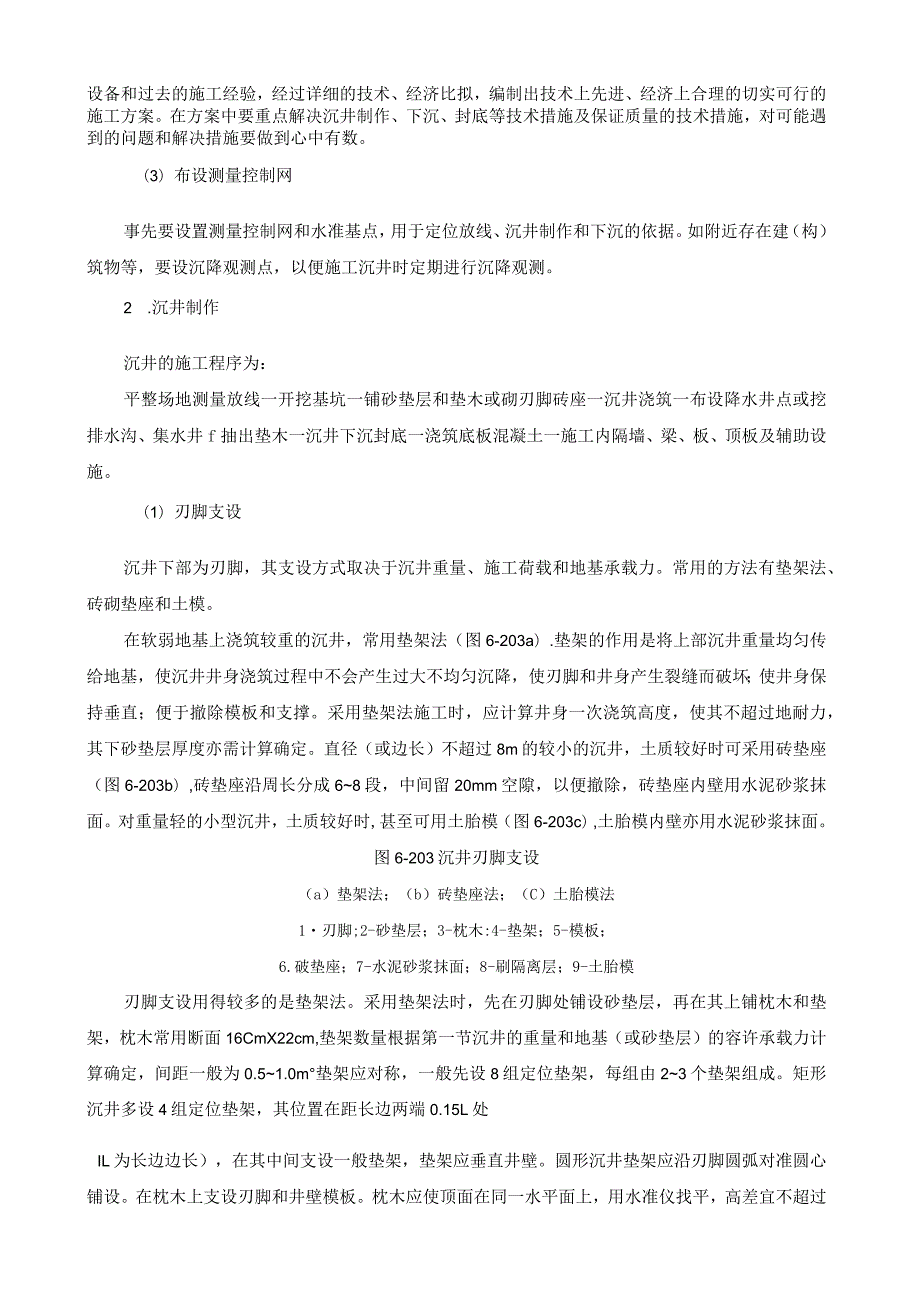

4、施及保证质量的技术措施，对可能遇到的问题和解决措施要做到心中有数。（3）布设测量控制网事先要设置测量控制网和水准基点，用于定位放线、沉井制作和下沉的依据。如附近存在建（构）筑物等，要设沉降观测点，以便施工沉井时定期进行沉降观测。2 .沉井制作沉井的施工程序为：平整场地测量放线一开挖基坑一铺砂垫层和垫木或砌刃脚砖座一沉井浇筑一布设降水井点或挖排水沟、集水井f抽出垫木一沉井下沉封底一浇筑底板混凝土一施工内隔墙、梁、板、顶板及辅助设施。（1）刃脚支设沉井下部为刃脚，其支设方式取决于沉井重量、施工荷载和地基承载力。常用的方法有垫架法、砖砌垫座和土模。在软弱地基上浇筑较重的沉井，常用垫架法（图6-203
5、a）.垫架的作用是将上部沉井重量均匀传给地基，使沉井井身浇筑过程中不会产生过大不均匀沉降，使刃脚和井身产生裂缝而破坏；使井身保持垂直；便于撤除模板和支撑。采用垫架法施工时，应计算井身一次浇筑高度，使其不超过地耐力，其下砂垫层厚度亦需计算确定。直径（或边长）不超过8m的较小的沉井，土质较好时可采用砖垫座（图6-203b）,砖垫座沿周长分成68段，中间留20mm空隙，以便撤除，砖垫座内壁用水泥砂浆抹面。对重量轻的小型沉井，土质较好时,甚至可用土胎模（图6-203c）,土胎模内壁亦用水泥砂浆抹面。图6-203沉井刃脚支设（a）垫架法；（b）砖垫座法；（C）土胎模法1刃脚;2-砂垫层；3-枕木:4-垫
6、架；5-模板；6.破垫座；7-水泥砂浆抹面；8-刷隔离层；9-土胎模刃脚支设用得较多的是垫架法。采用垫架法时，先在刃脚处铺设砂垫层，再在其上铺枕木和垫架，枕木常用断面16CmX22cm,垫架数量根据第一节沉井的重量和地基（或砂垫层）的容许承载力计算确定，间距一般为0.51.0m垫架应对称，一般先设8组定位垫架，每组由23个垫架组成。矩形沉井多设4组定位垫架，其位置在距长边两端0.15L处IL为长边边长），在其中间支设一般垫架，垫架应垂直井壁。圆形沉井垫架应沿刃脚圆弧对准圆心铺设。在枕木上支设刃脚和井壁模板。枕木应使顶面在同一水平面上，用水准仪找平，高差宜不超过IOmm,在枕木间用砂填实，枕心中

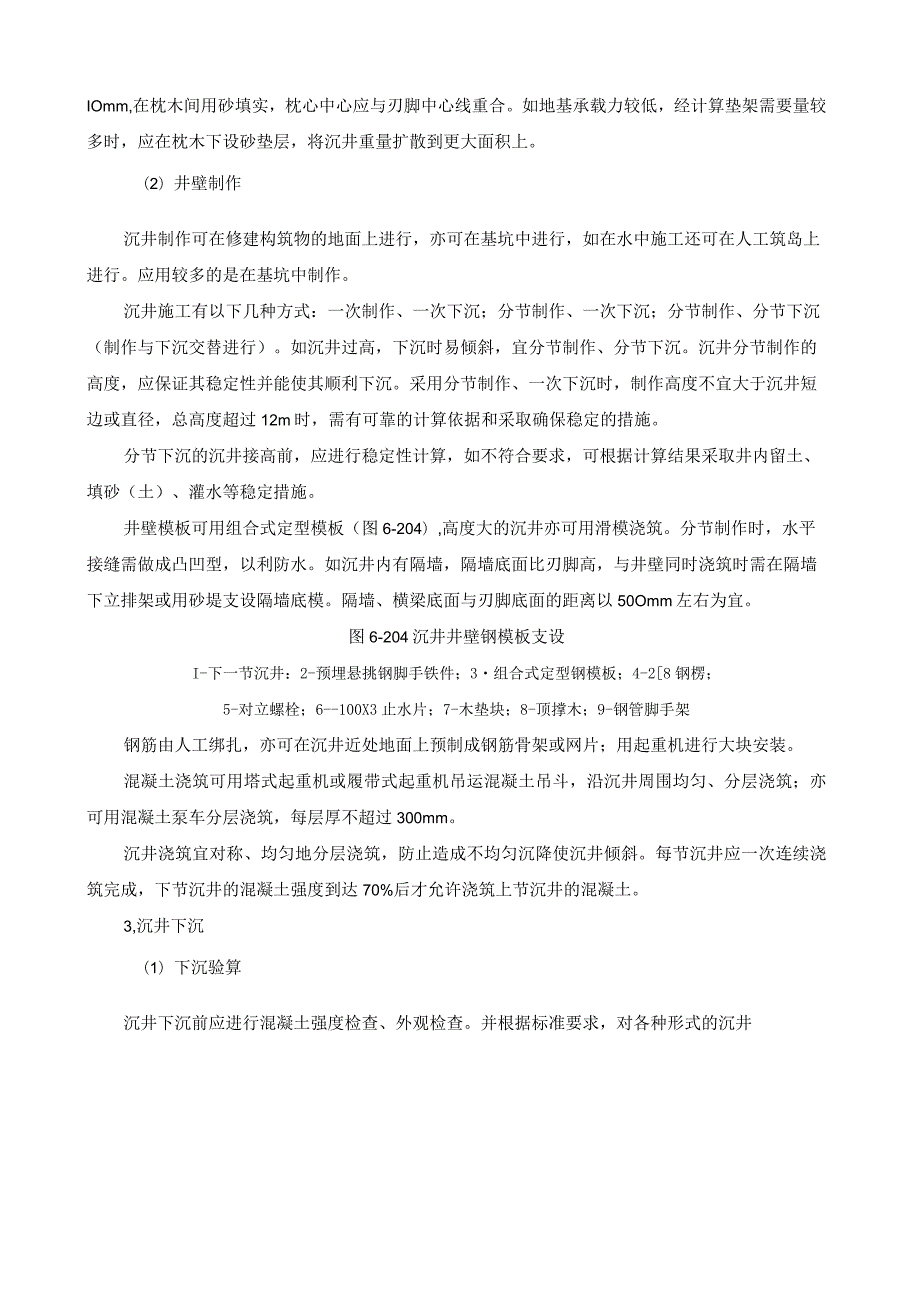

7、心应与刃脚中心线重合。如地基承载力较低，经计算垫架需要量较多时，应在枕木下设砂垫层，将沉井重量扩散到更大面积上。（2）井壁制作沉井制作可在修建构筑物的地面上进行，亦可在基坑中进行，如在水中施工还可在人工筑岛上进行。应用较多的是在基坑中制作。沉井施工有以下几种方式：一次制作、一次下沉；分节制作、一次下沉；分节制作、分节下沉（制作与下沉交替进行）。如沉井过高，下沉时易倾斜，宜分节制作、分节下沉。沉井分节制作的高度，应保证其稳定性并能使其顺利下沉。采用分节制作、一次下沉时，制作高度不宜大于沉井短边或直径，总高度超过12m时，需有可靠的计算依据和采取确保稳定的措施。分节下沉的沉井接高前，应进行稳定性计
8、算，如不符合要求，可根据计算结果采取井内留土、填砂（土）、灌水等稳定措施。井壁模板可用组合式定型模板（图6-204）,高度大的沉井亦可用滑模浇筑。分节制作时，水平接缝需做成凸凹型，以利防水。如沉井内有隔墙，隔墙底面比刃脚高，与井壁同时浇筑时需在隔墙下立排架或用砂堤支设隔墙底模。隔墙、横梁底面与刃脚底面的距离以50Omm左右为宜。图6-204沉井井壁钢模板支设I-下一节沉井：2-预埋悬挑钢脚手铁件；3组合式定型钢模板；4-28钢楞；5-对立螺栓；6-100X3止水片；7-木垫块；8-顶撑木；9-钢管脚手架钢筋由人工绑扎，亦可在沉井近处地面上预制成钢筋骨架或网片；用起重机进行大块安装。混凝土浇筑可
9、用塔式起重机或履带式起重机吊运混凝土吊斗，沿沉井周围均匀、分层浇筑；亦可用混凝土泵车分层浇筑，每层厚不超过300mm。沉井浇筑宜对称、均匀地分层浇筑，防止造成不均匀沉降使沉井倾斜。每节沉井应一次连续浇筑完成，下节沉井的混凝土强度到达70%后才允许浇筑上节沉井的混凝土。3,沉井下沉（1）下沉验算沉井下沉前应进行混凝土强度检查、外观检查。并根据标准要求，对各种形式的沉井在施工阶段应进行结构强度计算、下沉验算和抗浮验算。沉井下沉时，第一节混凝土强度到达设计强度，其余各节应到达设计强度的70%。沉井下沉，其自重必须克服井壁与土间的摩阻力和刃脚、隔墙、横梁下的反力，采取不排水下沉时尚需克服水的浮力。因此
10、为使沉井能顺利下沉，应进行分阶段下沉系数的计算，作为确定下沉施工方法和采取技术措施的依据。下沉系数(图6-205)按下式计算：图6-205沉井下沉系数计算简图(a)下沉时力系平衡图；Ib)下沉摩阻力计算简图k0=(G-B)/Tf(6-152)式中G井体自重；B下沉过程中地下水的浮力；Tf井壁总摩阻力；ko下沉系数，宜为1.051.25,位于淤泥质土中的沉井取小值，位于其他土层中取大值。井壁摩阻力可参考表6-143。井壁摩阻力表6-143土的种类井壁摩阻力(kNm2)流塑状粘性土10-15软塑及可塑状粘性土12-25粉砂和粉性土1525砂卵石17.7-29.4泥浆套35当下沉系数较大，或在软弱
11、土层中下沉，沉井有可能发生突沉时，除在挖土时采取措施外，宜在沉井中加设或利用已有的隔墙或横梁等作防止突沉的措施，并按下式验算下沉稳定性：G-BTf+ R(6-153)式中R一一沉井刃脚、隔墙和横梁下地基土反力之和；k,0一沉井下沉过程中的下沉稳定系数，取0.80.90当下沉系数不能满足要求时，可在基坑中制作，减少下沉深度；或在井壁顶部堆放钢、铁、砂石等材料以增加附加荷重；或在井壁与土壁间注入触变泥浆，以减少下沉摩阻力等措施。（2）垫架、排架撤除大型沉井应待混凝土到达设计强度的100%始可撤除垫架（枕木、砖垫座），撤除时应分组、依次、对称、同步地进行。抽除次序是：圆形沉井先抽除一般承垫架，后撤除
12、定位垫架，矩形沉井先抽除内隔墙下垫架，再分组对称抽除外墙两短边下的垫架，然后抽除长边下一般垫架，最后同时抽除定位垫架。抽除时先将枕木底部的土挖去，利用绞磨或推土机的牵引将枕木抽出。每抽出一根枕木，刃脚下应立即用砂填实。抽除时应加强观测，注意沉井下沉是否均匀。隔墙下排架撤除后的空穴局部用草袋装砂回填。（3）井壁孔洞处理沉井壁上有时留有与地下通道、地沟、进水口、管道等连接的孔洞，为防止沉井下沉时地下水和泥土涌入，也为防止沉井各处重量不均，使重心偏移，易造成沉井下沉时倾斜,所以在下沉前必须进行处理。对较大孔洞，在沉井制作时在洞口预埋钢框、螺栓，用钢板、方木封闭，中填与空洞混凝土重量相等的砂石或铁块配
13、重（图6-206a、b）o对进水窗那么采取一次做好，内侧用钢板封闭（图6-205c）.沉井封底后撤除封闭钢板、挡木等。图6-206沉井井壁堵孔构造（a）大廊道口堵孔；（b）管道孔洞堵孔；（C）进水窗堵孔I-沉井井壁；2-5Omm厚木板；3-枕木；4-槽钢内夹枕木；5-螺栓；6-配重；7-1Omm厚钢板；8-槽钢；9-10OmmXIoOmm方木；10-5OmmXlOomm方木；Il-橡皮垫；12-砂砾；13-钢筋算子；14-5mm孔钢丝网；15-钢百叶窗；16-15mm孔钢丝网：17-砂；18-510mm粒径砂卵石；19-1560mm粒径卵石4.沉井下沉施工方法（1）下沉方案选择沉井下沉有排水下
14、沉和不排水下沉两种方案。一般应采用排水下沉。当土质条件较差,可能发生涌土、涌砂、冒水或沉井产生位移、倾斜及沉井终沉阶段下沉较快有超沉可能时,才向沉井内灌水，采用不排水下沉。当决定由不排水下沉改为排水下沉，或局部抽除井内灌水时，必须慎重，并应加强观察。排水下沉常用的排水方法有：1）明沟、集水井排水在沉井内离刃脚23m挖一圈排水明沟，设34个集水井，深度比地下水深l1.5m,沟和井底深度随沉井挖土而不断加深，在井内或井壁上设水泵，将地下水排出井外。为不影响井内挖土操作和防止经常搬动水泵，一般采取在井壁上预埋铁件，焊钢操作平台安设水泵，或设木吊架安设水泵，用草垫或橡皮承垫，防止振动（图6-207）。
15、如果井内渗水量很少，那么可直接在井内设高扬程潜水泵将地下水排出井外。本法简单易行，费用较低，适于地质条件较好时使用。图6-207明沟排水方法（a）钢支架上设水泵排水；（b）吊架上设水泵排水I-水泵；2-胶管;3-排水沟;4-集水井;5-钢支架;6-吊架2）井点降水在沉井外部周围设置轻型井点、喷射井点或深井井点以降低地下水位（图6208a、b）,使井内保持挖干土。适于地质条件较差，有流砂发生的情况时使用。3）井点与明沟排水相结合的方法在沉井外部周围设井点截水；局部潜水，在沉井内再辅以明沟、集水井用泵排水（图6-208cL图6-208井点降水（a）真空井点降水；（b）深井井点降水；（C）井点与明沟
16、结合降水I-真空井点；2-降低后的水位线；3-明沟：4-潜水泵；5-深井井点不排水下沉方法有：用抓斗在水中取土；用水力冲射器冲刷土；用空气吸泥机吸泥，或水中吸泥机油吸水中泥土等。（2）下沉挖土方法1）排水下沉挖土方法排水下沉挖土方法，常用的有：人工或用风开工具挖土；在沉井内用小型反铲挖土机挖土；在地面用抓斗挖土机挖土。挖土应分层、均匀、对称地进行，使沉井能均匀竖直下沉。有底架、隔墙分格的沉井,各孔挖土面高差不宜超过1m。如下沉系数较大，一般先挖中间局部，沿沉井刃脚周围保存土堤，使沉井挤土下沉；如下沉系数较小，应事先根据情况分别采用泥浆润滑套、空气幕或其他减阻措施，使沉井连续下沉，防止长时间停歇
17、井孔中间宜保存适当高度的土体，不得将中间局部开挖过深。沉井下沉过程中，如井壁外侧土体发生塌陷，应及时采取回填措施，以减少下沉时四周土体开裂、塌陷对周围环境的影响。沉井下沉过程中，每8h至少测量2次。当下沉速度较快时，应加强观测，如发现偏斜、位移时，应及时纠正。对普通土层从沉井中间开始逐渐挖向四周，每层挖土厚0.40.5m,沿刃脚周围保存O.5-1.5m堤，然后再沿沉井壁，每23m一段向刃脚方向逐层全面、对称、均匀地削薄土层，每次削510cm,当土层经不住刃脚的挤压而破裂，沉井便在自重作用下均匀垂直挤土下沉（图6-208）,使不产生过大倾斜。本法可有效地提高工作效率。如下沉很少或不下沉，可再从
18、中间向下挖0.40.5m,并继续按图6-209向四周均匀掏挖，使沉井平稳下沉。图6-209普通土层中下沉开挖方法I-沉井刃脚;2-堤：1、2、3、4-削坡次序2）不排水下沉挖土方法一般采用抓斗、水力吸泥机或水力冲射空气吸泥等在水下挖土。抓斗挖土用吊车吊抓斗挖掘井底中央局部的土，使之形成锅底。在砂或砾石类土中，一般当锅度比刃脚低l1.5m时，沉井即可靠自重下沉，而将刃脚下士挤向中央锅底，再从井孔中继续抓土，沉井即可继续下沉。在粘质土或紧密土中，刃脚下土不易向中央坍落，那么应配以射水管冲土（图6-210a）沉井由多个井孔组成时，每个井孔宜配备一台抓斗。如用一台抓斗抓土时，应对称逐孔轮流进行，使其均
19、匀下沉，各井孔内土面高差不宜大于0.5m。图6-210用水枪和水力吸泥器水中冲土（a）用水枪冲土、抓斗水中抓土；（b）用水力吸泥器冲土I-水枪；2-胶管：3-多瓣抓斗；4-供水管：5-冲刷管；6-排泥管；7-水力吸泥导管水力机械冲土水力机械冲土是用高压水泵将高压水流通过进水管分别送进沉井内的高压水枪和水力吸泥机，利用高压水枪射出的高压水流冲刷土层，使其形成一定稠度的泥浆汇流至集泥坑,然后用水力吸泥机（或空气吸泥机）将泥浆吸出，从排泥管排出井外（图6-232b）.冲粘性土时，宜使喷嘴接近90。的角度冲刷立面，将立面底部刷成缺口使之坍落。冲土顺序为先中央后四周，并沿刃脚留出土台，最后对称分层冲挖，
20、尽量保持沉井受力均匀，不得冲空刃脚踏面下的土层。施工时，应使高压水枪冲入井底，所造成的泥浆量和渗入的水量与水力吸泥机吸入的泥浆量保持平衡。水力机械冲土的主要设备包括吸泥器（水力吸泥机或空气吸泥机）、吸泥管、扬泥管和高压水管、离心式高压水泵、空气压缩机（采用空气吸泥时用）等。水力吸泥机冲土，适用于粉质粘土、粉土、粉细砂土中；使用不受水深限制，但其出土效率那么随水压、水量的增加而提高，必要时应向沉井内注水，以加高井内水位。在淤泥或浮土中使用水力吸泥时，应保持沉井内水位高出井外水位l2m.3）沉井的辅助下沉方法常用的辅助下沉方法如下：射水下沉法是用预先安设在沉井外壁的水枪，借助高压水冲刷土层，使沉井
21、下沉。射水所需水压,在砂土中，冲刷深度在8m以下时，需要0.40.6MPa;在砂砾石层中，冲刷深度在1012m以下时，需要0.61.2MPa;在砂卵石层中，冲刷深度在1012m时，那么需要820MPa0冲刷管的出水口径为1012mm,每一管的喷水量不得小于0.2m3s（图6-211a）但本法不适用于粘土中下沉。图6-211辅助下沉方法（a）预埋冲刷管组；（b）触变泥浆护壁I-沉井壁；2-高压水管：3-环形水管；4-出口；5-压浆管：6-橡胶皮一圈；7-压浆孔；8-触变泥浆护壁触变泥浆护壁下沉法沉井外壁制成宽度为1020cm的台阶作为泥浆槽。泥浆是用泥浆泵、砂浆泵或气压罐通过预埋在井壁体内或设在
22、井内的垂直压浆管压入（图6-21Ob）,使外井壁泥浆槽内充满触变泥浆，其液面接近于自然地面。为了防止漏浆，在刃脚台阶上宜钉一层2mm厚的橡胶皮,同时在挖土时注意不使刃脚底部脱空。在泥浆泵房内要储藏一定数量的泥浆，以便下沉时不断补浆。在沉井下沉到设计标高后，泥浆套应按设计要求进行处理，一般采用水泥浆、水泥砂浆或其他材料来置换触变泥浆，即将水泥浆、水泥砂浆或其他材料从泥浆套底部压入，使泥浆被压进的材料挤出，水泥浆、水泥砂浆等凝固后，沉井即可稳定。触变泥浆是以20%膨润土及5%石碱（碳酸钠）加水调制而成。采用本法可大大减少井壁的下沉摩阻力，同时还可起阻水作用，方便取土，并可维护沉井外围地基的稳定，保
23、证其邻近建筑物的平安。（3）井内土方运出方法沉井内土方运出通常采用的方法是：在沉井边设置塔式起重机或履带式起重机（图6-212）等，将士装入斗容量l2n?的吊斗内，用起重机吊出井外卸入自卸汽车运至弃土处。图6-212用塔式或履带式起重机吊运土方（a）塔式起重机吊运土方；（b）履带式起重机吊运土方I-塔式起重机：2-吊斗；3-运输汽车；4-履带式起重机沉井内土方吊运出井时，对于井下操作工人必须有平安措施，防止吊斗及土石落下伤Ao5 .测量控制沉井位置标高的控制，是在沉井外部地面及井壁顶部四面设置纵横十字中心控制线、水准基点，以控制位置和标高。沉井垂直度的控制，是在井筒内按4或8等分标出垂直轴线，
24、各吊线坠一个对准下部标板来控制（图6-213）,并定时用两台经纬仪进行垂直偏差观测。挖土时，随时观测垂直度，当线坠离墨线达50mm,或四面标高不一致时，即应纠正。沉井下沉的控制，系在井筒壁周围弹水平线，或在井外壁上两侧用白铅油画出标尺，用水平尺或水准仪来观测沉降。沉井下沉中应加强位置、垂直度和标高（沉降值）的观测，每班至少测量两次（于班中及每次下沉后检查一次），接近设计标高时应加强观测，每2h次，预防超沉。由专人负责并做好记录，如有倾斜、位移和扭转，应及时通知值班队长，指挥操作人员纠正，使偏差控制在允许范围以内。图6-213沉井下沉测量控制方法I-沉井；2-中心线控制点；3-沉井中心线；4-钢
25、标板；5-铁件；6-线坠；7-下沉控制点；8-沉降观测点；9-壁外下沉标尺6 .沉井封底当沉井下沉到距设计标高0.1m时，应停止井内挖土和抽水，使其靠自重下沉至设计或接近设计标高，再经23d下沉稳定，或经观测在8h内累计下沉量不大于IOmm时，即可进行沉井封底。封底方法有排水封底和不排水封底两种，宜尽可能采用排水封底。（1）排水封底（干封底）方法是将新老混凝土接触面冲刷干净或打毛，对井底进行修整使之成锅底形，由刃脚向中心挖放射形排水沟，填以卵石作成滤水暗沟，在中部设23个集水井，深l2m,井间用盲沟相互连通，插入e600800mm四周带孔眼的钢管或混凝土管，外包二层尼龙窗纱，四周填以卵石，使井
26、底的水流聚集在井中，用潜水泵排出图6-214）,保持地下水位低于基底面0.5m以下。图6-214沉井封底I-沉井；2-卵石盲沟；3-封底混凝土；4-底板：5-砂浆面层；6-集水井；7-600800mm带孔钢或混凝土管，外包尼龙网；8-法兰盘盖封底一般铺一层150500mm厚碎石或卵石层，再在其上浇一层厚约0.5-1.5m的混凝土垫层，在刃脚下切实填严，振捣密实，以保证沉井的最后稳定。到达50%设计强度后，在垫层上绑钢筋，两端伸入刃脚或凹槽内，浇筑上层底板混凝土。封底混凝土与老混凝土接触面应冲刷干净；浇筑应在整个沉井面积上分层、不间断地进行，由四周向中央推进，每层厚3050cm,并用振捣器捣实；
27、当井内有隔墙时，应前后左右对称地逐孔浇筑。混凝土采用自然养护，养护期间应继续抽水。待底板混凝土强度到达70%并经抗浮验算后，对集水井逐个停止抽水，逐个封堵。封堵方法是将滤水井中水抽干，在套管内迅速用干硬性的高强度混凝土进行堵塞并捣实，然后上法兰盘用螺栓拧紧或四周焊接封闭，上部用混凝土垫实捣平。（2）不排水封底（水下封底）当井底涌水量很大或出现流砂现象时，沉井应在水下进行封底。待沉井根本稳定后，将井底浮泥去除干净，新老混凝土接触面用水枪冲刷干净，并抛毛石，铺碎石垫层。封底水下混凝土采用导管法浇筑（图6-215）。图6-215不排水封底导管法浇筑混凝土I-沉井；2-导管；3-大梁；4-平台：5.下
28、料漏斗；6-机动车跑道；7-混凝土浇筑料斗；8封底混凝土待水下封底混凝土到达所需强度后（一般养护714d）,方可从沉井内抽水，检查封底情况，进行检漏补修，按排水封底方法施工上部钢筋混凝土底板。6-2-12-3沉井下沉施工常遇问题和预防处理方法沉井下沉施工常遇问题和预防处理方法见表6-1440沉井下沉施工常遇问题和预防处理方法表6-144常遇问题原因分析预防措施及处理方法下沉困难（沉井被搁置或悬挂，下沉极慢或不下沉）1 .井壁与土壁间的摩阻力过大2 .沉井自重不够，下沉系数过小3 .遇有地下管道、树根等障碍物4 .遇流砂、管涌1 .继续浇筑混凝土增加重量，在井顶均匀加铁块或其他荷重2 .挖除刃脚
29、下的土,或在井内继续进行第二层碗形破土；用小型药包爆破振动，但刃脚下挖空宜小，药量不宜大于0.1kg,刃脚应用草垫等防护3 .不排水下沉改为排水下沉，以减少浮力4 .在井外壁装置射水管冲刷井周围土，减少摩阻力；射水管亦可埋于井壁混凝土内，此法仅适用于砂及砂类土5 .在井壁与土间灌入触变泥浆或黄土，降低摩阻力，泥浆槽距刃脚高度不宜小于3m6 .去除障碍物；控制流砂、管涌下沉过快（沉井下沉速度超过挖土速度，出现异常情况）1 .遇软弱土层，土的耐压强度小，使下沉速度超过挖土速度2 .长期抽水或因砂的流动，使井壁与土间摩阻力减小3 .沉井外部土体液化1 .可用木垛在定位垫架处给以支承，并重新调整挖土，
30、在刃脚下不挖或局部不挖土2 .将排水法下沉改为不排水法下沉，增加浮力3.在沉井外壁间填粗糙材料，或将井筒外的土夯实，加大摩阻力，如沉井外部的土液化发生虚坑时，可填碎石处理4.减少每一节筒身高度，减轻沉井重量突沉（沉井下沉失去控制，出现突然下沉的现象）1 .挖土不注意，将锅底挖得太深，沉井暂时被外壁摩阻力和刃脚托住.使处于相对稳定状态，当继续挖土时，土壁摩阻力达极限值，井壁阻力因土的触变性而突然下降，发生突沉2 .流砂大量涌入井内1 .适当加大下沉系数，可沿并壁注一定的水，减少与井壁的摩阻力2 .控制挖土，锅底不要挖太深；刃脚下防止掏空过多3 .在沉井梁中设置一定数量的支撑，以承受一局部土反力4
31、 .控制流砂现象发生倾斜（沉井垂直度出现歪斜，超过允许限度）1 .沉井刃脚下的土软、硬不均2 .没有对称地抽除垫木或没有及时回填夯实；井外四周的回填土夯实不均3 .没有均匀挖土，使井内土面高差悬殊4 .刃脚下掏空过多，沉井突然下沉，易于产生倾斜5 .刃脚一侧被障碍物搁住，未及时发现和处理6 .排水开挖时，井内一侧涌砂7 .井外弃土或堆物，井上附加荷重分布不均，造成对井壁的偏压1 .加强沉井过程中的观测和资料分析，发现倾斜要及时纠正2 .分区、依次、对称、同步地抽除垫木，及时用砂或砂砾填夯实3 .在刃脚高的一侧加强取土，低的一侧少挖土或不挖土，待正位后再均匀分层取土4 .在刃脚较低的一侧适当回填
32、砂石或石块，延缓下沉速度5 .在井外深挖倾斜反面的土方，回填到倾斜一面，增加倾斜面的摩阻力6 .不排水下沉，在靠近刃脚低的一侧适当回填砂石；在井外射水或开挖，增加偏心压载，以及施加水平外力等措施偏移（沉井轴线与设计轴线不重合，产生一定的位移）1.大多由于倾斜引起的，当发生倾斜和纠正倾斜时，井身常向倾斜一侧下部产生一个较大的压力，因而伴随产生一定位移，位移大小，随土质情况及向一边倾斜的次数而定2.测量定位过失1 .控制沉井不再向偏移方向倾斜2 .有意使沉井向偏位的相反方向倾斜，当几次倾斜纠正后，即可恢复到正确位置或有意使沉井向偏位的一方倾斜，然后沿倾斜方向下沉.直至刃脚处中心线与设计中线位置相吻
33、合或接近时，再将倾斜纠正3 .加强测量的检查复核工作遇障碍物（沉井被地下障碍物搁置或卡住，出现不能下沉的现象）沉井下沉局部遇孤石、大块卵石、地下沟道、垮工、管线、钢筋、树根等，造成沉井搁置、悬挂，难以下沉1 .遇较小孤石，可将四周土掏空后取出；较大孤石或大块石、地下沟道、垮工等，可用风开工具或用松动爆破方法破碎成小块取出，炮孔距刃脚不少于50cm,其方向须与刃脚斜面平行，药量不得超过200g,并设钢板防护，不得用裸露爆破；钢管、钢筋、树根等可用氯气烧断后取出2 .不排水下沉，爆破孤石，除打眼爆破外，亦可用射水管在孤石下面掏洞，装药破碎吊出遇硬质土层（沉井破土遇遇厚薄不等的黄砂胶结层、姜结石，质
34、地坚硬，L排水下沉时，以人力用铁钎打人士中向上撬动，取出或用铁镐、锄开挖，必要时打炮孔爆坚硬土层，难以开挖下沉）用常规方法开挖困难，使下沉缓慢破成碎块2.不排水下沉时，用重型抓斗、射水管和水中爆破联合作业，先在井内用抓斗挖2m深锅底坑，由潜水工用射水管在坑底向四角方向距刃脚边2m冲4个400mm深的炮孔，各用20Og炸药进行爆破，余留局部用射水管冲掉，再用抓斗抓出封底遇倾斜岩层（沉井下沉到设计深度后遇倾斜岩层，造成封底困难）地质构造不均，沉井刃脚局部落在岩层上，局部落在较软土层上，封底后易造成沉井下沉不均，产生倾斜应使沉井大局部落在岩层上，其余未到岩层局部，如土层稳定不向内崩坍，可进行封底工作
35、假设井外土易向内坍，那么可不排水，由潜水工一面挖土，一面以装有水泥砂浆或混凝土的麻袋堵塞缺M,堵完后再去除浮渣，进行封底。井底岩层的倾斜面，应适当做成台阶遇流砂（井外土粉砂涌入井内的现象，造成沉井突沉、偏斜或下沉过慢或不下沉等现象）1 .井内锅底开挖过深，井外松散土涌入井内2 .井内外表排水后，井外地下水动水压力把土压入井内3 .爆破处理障碍物，井外士受振进入井内4 .挖土深超过地下水位0.5m以上1 .采用排水法下沉，水头宜控制在L52.0m2 .挖土防止在刃脚下掏挖，以防流砂大量涌入，中间挖土也不宜挖成锅底形3 .穿过流砂层应快速，最好加荷，如抛大块石增加土的压重，使沉井刃脚切入土层4
36、采用深井或井点降低地下水位，防止井内流淤；深井宜安置在井外，井点那么可设置在井外或井内5 .采用不排水法下沉沉井，保持井内水位高于井外水位，以防止流砂涌入超沉（沉井下沉超过设计要求的深度）1 .沉井下沉至最后阶段，未进行标高观测2 .下沉接近设计深度，未放慢挖土下沉的速度3 .遇软土层或流砂，使下沉失去控制1 .沉井至设计标高，应加强观测2 .在井壁底梁交接处设置承台（砌砖），在其上面铺方木，使梁底压在方木上，以防过大下沉3 .沉井下沉至距设计标高0.1m时，停止挖土和井内抽水，使其完全靠自重下沉至设计标高或接近设计标高4 .防止涌砂发生6-2-12-4沉井的质检验标准沉井的质量检验标准表6
37、145项序检查工程允许偏差或允许值检查方法单位数值主控工程1混凝土强度满足设计要求（下沉前必须到达70%设计强度）查试块记录或抽样送检2封底前沉井的下沉稳定mm8h10水准仪3封底结束后的位置：刃脚平均标高（与设计标高比）刃脚平面中心线位移四角中任何两角的底面mm1001%H1%L水准仪经纬仪。H为下沉总深度，H1Om时，控制在100mm之内水准仪。L为两角的距离。但高差注：上述三项偏差可同时存在。下沉总高度，系指下沉前、后刃脚之高差不超过30Omrn,LVlOm时，控制在100mm之内般工程1钢材、对接钢筋、水泥、骨料等原材料检查满足设计要求查出厂质保出或抽样送检2结构体外观无裂缝、蜂窝、
38、空洞，不露筋“观3平面尺寸：长与宽曲线局部半径两对角线差预埋件%mm0.50.51.020尺量，最大控制在IoOmm之内尺量，最大控制在50mm之内尺量尺量4下沉过程中的偏差高差%1.52.0水准仪。最大不超过Im平面轴线1.5%H经纬仪。H为下沉深度，最大控制在300mm之内，此数值不包括高差引起的中线位移5封底混凝土坍落度mm180-220坍落度测定器主要参考文献1中华人民共和国国家标准.建筑地基根底工程施工质量验收标准(GB50202-2002).北京：中国方案出版社，20022中华人民共和国行业标准.建筑基坑支护技术规程(JGJ120-99).北京：中国建筑工业出版社，19993赵志缙、应惠清主编.简明深基坑工程设计施工手册.北京：中国建筑工业出版社,20004实用建筑施工手册编写组.实用建筑施工手册.北京：中国建筑工业出版社，19995刘建杭、侯学渊主编.基坑工程手册.北京：中国建筑工业出版社，19976中国工程建设标准化协会.基坑土钉支护技术规程(CECS96：97)7上海市勘察设计协会.基坑工程设计规程.上海：19978赵志缙主编.高层建筑施工手册(第二版).上海：同济大学出版社，19979建筑施工手册(第三版)编写组.建筑施工手册(第三版).北京：中国建筑工业出版社，1997
