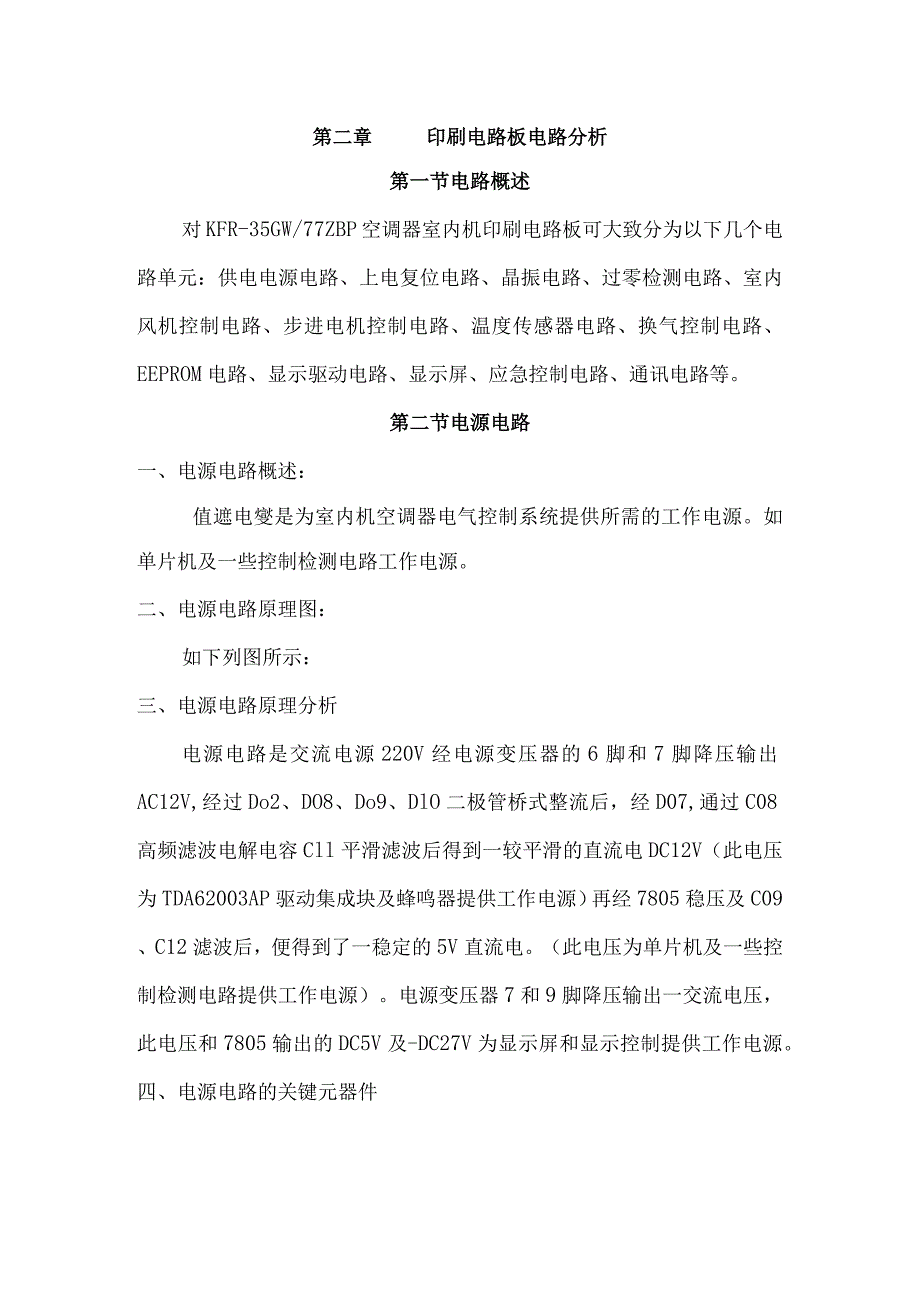

1、第一局部室内机第一章控制原理图第一节控制框图KFR-35GW/77ZBP空调器室内机电气控制框图如下所示:第二节电路原理图KFR-35GW/77ZBP室内控制板的电路原理图如下所示:第二章印刷电路板电路分析第一节电路概述对KFR-35GW/77ZBP空调器室内机印刷电路板可大致分为以下几个电路单元：供电电源电路、上电复位电路、晶振电路、过零检测电路、室内风机控制电路、步进电机控制电路、温度传感器电路、换气控制电路、EEPROM电路、显示驱动电路、显示屏、应急控制电路、通讯电路等。第二节电源电路一、电源电路概述：值遮电燮是为室内机空调器电气控制系统提供所需的工作电源。如单片机及一些控制检测电路工
2、作电源。二、电源电路原理图：如下列图所示：三、电源电路原理分析电源电路是交流电源220V经电源变压器的6脚和7脚降压输出AC12V,经过Do2、DO8、Do9、DlO二极管桥式整流后，经D07,通过C08高频滤波电解电容Cll平滑滤波后得到一较平滑的直流电DC12V（此电压为TDA62003AP驱动集成块及蜂鸣器提供工作电源）再经7805稳压及C09、C12滤波后，便得到了一稳定的5V直流电。（此电压为单片机及一些控制检测电路提供工作电源）。电源变压器7和9脚降压输出一交流电压，此电压和7805输出的DC5V及-DC27V为显示屏和显示控制提供工作电源。四、电源电路的关键元器件本电路用到的主要
3、关键元器件有：电源变压器、7805等。五、电源电路关键点的电气参数1、电源变压器降压输出的参考电压值检测点位置检测参考电压值变压器5-6管脚AC12VAC20V变压器7-9管脚AC3.95V变压器7-8管脚ACl.97V变压器8-9管脚ACl.97V2、整流滤波之后的检测电压参考值检测点位置D07的正极端DC平均值10.3VDC峰-峰值16.4V六、检修方法对电源电路的检修可以按照电源的走向来测或者逆向来检测,检测电源电路的输入和输出电压是否正常。如：在检测时发现7805输入正常，但无5V输出。可能有以下两种情况：一是7805后级短路;二是7805坏。第三节上电复位电路一、上电复位电路概述上电
4、复位电路是在电源上电时延时输出以及在正常工作时电压异常或干扰时给芯片输出一复位信号。上复位电路主要是:上电延时输出；正常工作时监视电源电压。这些都是消除电源的一些不稳定的因素而给芯片带来的不利的影响。芯片复位之后，执行一段复位程序对芯片个各个端口进行初始化，之后，准备接受输入信号。在电压到达操作电压之后，需要一个平安的复位时间，所以需要一个复位电路。当供电电压在操作的电压范围的范围内是的时候，振动稳定，并且，复位输出脚输出低电平需要持续三个（12fcS）或者更多的指令周期，复位程序开始初始化芯片内部的初始状态。二、上电复位电路原理图三、上电复位电路原理分析5V电源通过MC34064的2脚输入，
5、1脚便可输出一个上升沿，触发芯片的复位脚。电解电容C13是调节复位延时时间的。四、上电复位电路的关键性器件本电路所用到的关键性器件有：MC34064oMC34064的特性参数如下所示：1、内部结构框图如下列图所示：2、输入输出特性曲线五、上电复位电路关键点电气参数六、检修方法上电复位电路是在电源正常的情况下，给单片机提供一个触发信号，以确保单片机可靠地运行。假设复位电路有问题，那么可导致系统无法正常启动和工作。如，不能接受遥控信号等。第四节晶振电路：一、晶振电路概述晶振电路在单片机系统中，为系统提供一个基准的时钟序列。以保证系统正常准确地工作。二、晶振电路原理图电路图如下所示：芯片26、27脚
6、EXTolZ8M三、晶振电路原理分析晶振的1脚和3脚接入主芯片的26脚和27脚，2脚接地,这样，便可提供一个8MHz的时钟频率。四、晶振电路的关键性器件。本电路的关键性器件是晶振。五、晶振电路关键点电气参数关键点参数参考如下：1、晶振2脚和1脚的参数频率(f)8MHz周期(T)125ns平均值(V)1.96峰-峰值(V)3.44均方根值(V)2.252、晶振3脚和1脚的参数频率(f)8MHz周期(T)125ns平均值(V)2.19峰-峰值(V)4.40均方根值(V)2.64六、检修方法通电时检测芯片26脚和27脚的电压来判断。第五节过零检测电路一、过零检测电路概述过零检测电路在系统中的作用有
7、如下两个方面：一个是用于控制室内风机的风速；另一个方面是检测供电电压的异常。室内风机的控制将在下节描述。因7805后级存在一些电容，在室内机供电电压断掉时，电容还存留一些电荷，芯片还会短时工作。为防止异常情况的发生，在7805的前级检测电源电压。二、过零检测电路原理图三、过零检测电路分析电源变压器输出AC12V,经Do2、Do8、Do9、DlO桥式整流输出一脉动的直流电，经R12和R16分压提供应Q01,当电QOl的基极电压小于0.7V时，QOl不导通；而当QOl的基极电压大于0.7V时，QOl导通。这样便可得到一个过零触发的信号。四、过零检测电路的关键性器件本电路的关键性器件是：QOlo五、
8、过零检测电路的电气参数1、桥式整流之后波形电气参数如下：测试点位置QOl基极频率(f)100Hz平均值(V)0.6峰-峰值(mv)3682、QOl输出波形电气参数如下：测试点位置QOl集电极频率(f)100Hz平均值(V)0.3峰-峰值(V)5.2六、检修方法检测QOl基极和集电极的电压和波形。第六节室内风机控制电路一、室内风机控制电路概述室内风机控制电路是控制室内风机的风速的。依据环境条件而自动地调节。二、室内风机控制原理图TMP87PH46N32过零检测信号输入6风机驱动风机驱动7风机检测三、室内风机控制电路分析通过交流电零点的检测，风机驱动（即芯片的8脚）延时输出一脉冲，延时的长短决定了
9、室内风机的风速。通过风机转速的反应（即芯片9脚）检测风机运转的状态，以便准确地控制室内风机的风速。四、室内风机控制电路的关键性元器件本电路的关键性元器件为：可控硅ICO5。此器件的特点是当输出端连续供电时，输入端输入一脉冲时，输出端便导通；当输出端断电时即使输入断有电输出端也不会导通。五、室内风机控制电路的电气参数1、室内风速为高速时的波形为:室内风机驱动信号的电参数：检测点位置主芯片的8脚峰-峰值4.16V频率（Hz）100均方根值(V)4.8室内风机高速时的反应信号波形如下所示:室内风机反应信号的电参数如下：检测点位置主芯片的9脚峰-峰值(V)5.2频率(HZ)47均方根值(V)3.462
10、室内风速为低速时的波形为：室内风机反应的信号波形室内风机反应信号的电参数如下:检测点位置主芯片的8脚峰-峰值(V)5.2频率(Hz)40均方根值(V)3.463、室内风速为静音时的波形为：室内风机为静音时的反应信号波形室内风机反应信号的电参数如下：检测点位置主芯片的9脚峰-峰值(V)5.2频率(HZ)32均方根值(V)3.46六、检修方法在本电路中，注意过零检测信号和风速反应信号。第七节步进电机控制电路一、步进电机控制电路概述步进电机在控制系统中，主要是用来改变室内机出风口的方向的。二、步进电机控制原理图:三、步进电机控制原理分析四、电路关键性器件本电路的关键性器件为TD62003AP,本器
11、件的特征为一个反相驱动器，能提高负载的输出。五、步进电机控制电路的电气参数六、检修方法第八节温度传感器电路一、温度传感器电路概述室内温度传感器，用来检测室内温度和盘管温度。给单片机提供一个温度信号以便，其进行自动的温度调节。二、温度传感器原理图：三、原理分析随温度变化的温度传感器，经R26和R28分压取样，提供一随温度变化的电平值，供芯片检测用。电感LO2、L03是为了防止电压瞬间跳变而引起芯片的误判断。电感L04是为了防止温度传感器电源波动的。四、电路关键性器件本电路的关键性元器件为：温度传感器。五、检修方法首先确认5V电源是否正常；再者确认电平值是否正常。第九节EEPROM电路、显示屏信号
12、传输电路以及遥控接受电路一、电路概述此电路将空调器运行的状态（如检测到的温度），传输给显示屏显示出来。芯片运行时的一些状态参数通过EEPROM进行数据交换(如风速的设定，步进电机的转动等)。二、原理图：三、原理分析EEPROM条数据线SI(5),时钟线SCK(6)。显示屏接口CN08.3CN08.4CN08.5分别为片选、数据与时钟。遥控器接受信号通过显示屏上的红外接受头接受遥控器信号，经R14输入的芯片的31脚(遥控接受)。四、电路关键性器件本电路的关键性元器件为：EEPROMo五、电路的电气参数六、检修方法第十节显示屏一、显示屏电路概述显示屏是用来显示空调器的运行状态的，如:制冷制热、室内
13、与室外的温度显示等。二、显示屏原理图：三、显示屏原理分析四、电路关键性器件本电路的关键性器件为：VFD显示屏。显示屏的工作原理是：显示屏的主要部件为荧光粉、栅极、灯丝以及一些控制电路等组成。其空间结构为：荧光粉（如显示屏上的数字、字体以及一些符号等）上覆盖着栅极，栅极的上方有一层灯丝。灯丝发热发射电子，荧光粉层和栅极层有一个磁场。灯丝向荧光粉发射电子，假设磁场强度较小，那么电子穿过栅极轰击到荧光粉上,显示屏上的字符或数字那么被点亮。假设磁场强度较大，那么电子穿不过栅极而轰击不到荧光粉上，显示屏上的字符或数字那么不会被点亮。五、电路的电气参数第二局部室外机第一章电气概况第一节电气框图第二节电路原
14、理图-电源板第三节电路原理图-模块板第二章印刷电路板原理分析第一节电路概述KFR-35W/77ZBP空调器室外机局部可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、室外风机四通阀控制电路、温度传感器电路、EEPROM和运行指示电路、通讯电路等。第二节开关电源电路一、开关电源电路概述开关电源通过将交流电转换为直流电又将直流电转换输出为直流电的电路，开关电源电路是为室外机工作提供稳定电源的电路。二、开关电源原理图：M7SKOI QOQQ wuh湫，IK&标”r Tti三、开关电源电路原理分析本电路为自激式开关电源。集成电路ICOl提供驱动、检测、稳压等功能支持。四
15、电路关键性器件本电路的关键性器件为：开关变压器T1、集成电路IC(H八第三节上电复位电路此局部通室内机局部的上电复位电路。第四节晶振电路一、晶振电路概述通室内机的晶振电路二、原理图：三、晶振电路原理分析同室内机晶振电路四、电路关键性器件同室内机晶振电路五、电路的电气参数频率：IOMHZ六、检修方法第五节电压检测电路一、电压检测电路概述电压检测电路是用来检测供电电压是否异常，如：是否在工作电压范围之内，或着在运行时电压是否出现异常的波动等。二、电压检测电路原理图：三、电压检测电路原理分析直流母线电压经电阻R64R65R51R52R53分压后输出一直流低电压，经滤波后输入CPU电压检测A/D口。
16、本空调器的交流工作范围为：AC175VAC250Vo二极管D4为钳位二极管是将直流电平牵制在5V,而不致在电压跳变时直流电平过高而击穿芯片或使系统误操作。四、电压检测电路关键性器件本电路的关键性器件为：分压电阻精度。五、检修方法首先，确认直流母线电压值，其次，测试A/D口直流电平值是否正常。第六节电流检测电路一、电流检测电路概述电流检测电路是用来检测压机供电电流的。保护压机不致在电流异常时，而损坏压机。二、电流检测电路原理图：三、电流检测电路原理分析电流信号经ISO节点输入,经图中运放电路后得到信号CT输入至CPU电流检测A/D口o四、电流检测电路关键性器件本电路的关键性器件为：运算放大器。第
17、八节温度传感器电路一、温度传感器电路概述温度传感器电路是用来检测室外环境温度、系统的盘管温度、排气温度、和过载保护电路的。二、温度传感器电路的原理图：类似室内。三、温度传感器电路原理分析类似室内。四、电路关键性器件本电路用到的关键性器件为：温度传感器。第九节EEPRoM和运行状态指示电路一、EEPROM和运行状态指示电路概述EEPROM记录着系统运行时的一些参数，如：压缩机的V/F曲线;运行状态指示那么显示空调器运行时的状态，如：故障指示等。二、运行状态指示原理图：三、运行状态指示电路原理分析CPU通过驱动3个指示灯来显示机器状态。第十一节PwM驱动电路一、PWM驱动电路概述PWM驱动电路二、PWM驱动电路原理图三、电路原理分析四、电路关键性器件五、电路的电气参数六、检修方法第十二节通讯电路一、电路概述通讯电路是室内机与室外机通讯的通道。电路的工作方式时半双工串行通讯。二、电路原理图：三、电路原理分析四、电路关键性器件五、电路的电气参数信号线和零线之间的电压在DCOV、DC7V、DC18V之间切换。六、检修方法
