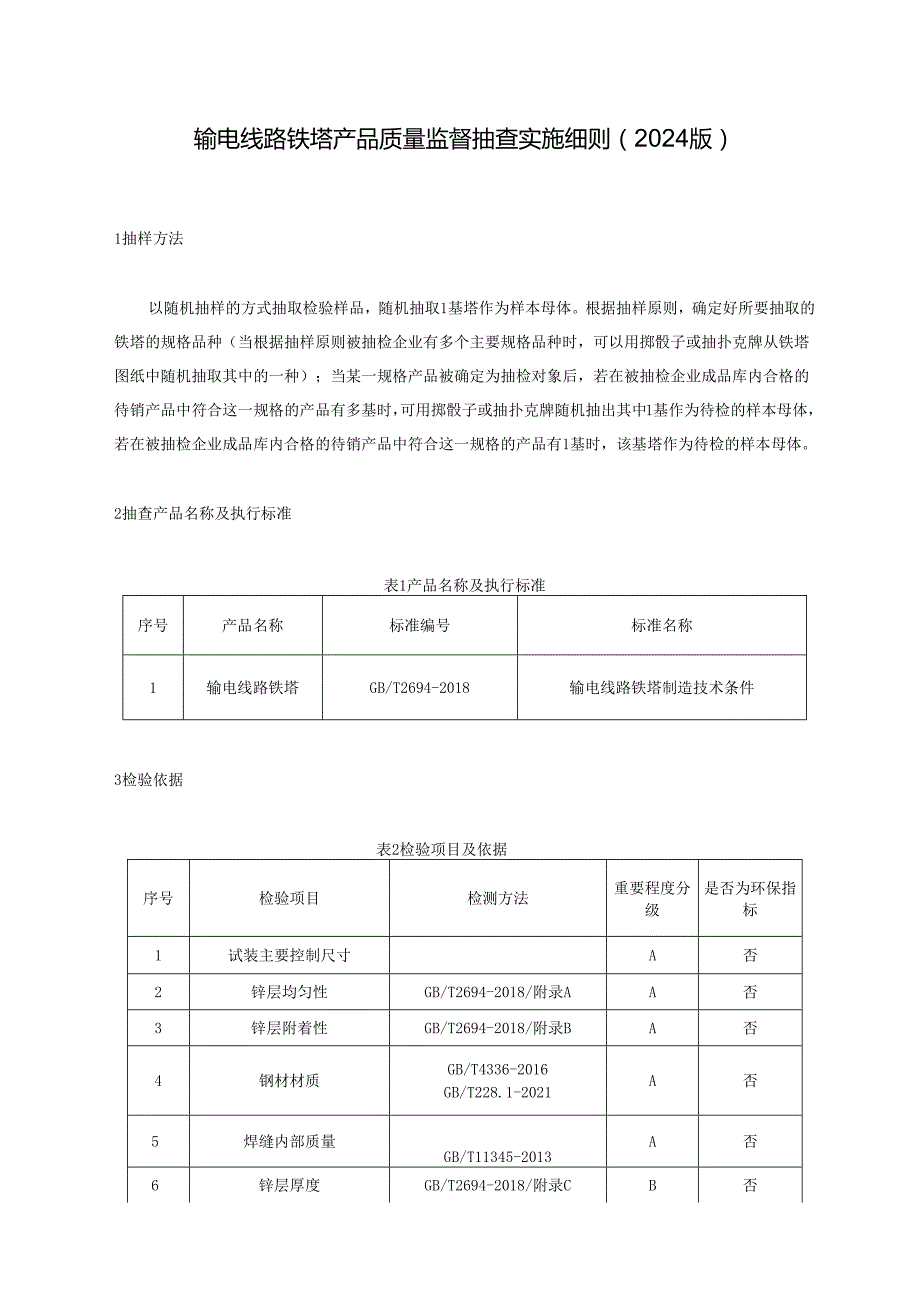

1、输电线路铁塔产品质量监督抽查实施细则（2024版）1抽样方法以随机抽样的方式抽取检验样品，随机抽取1基塔作为样本母体。根据抽样原则，确定好所要抽取的铁塔的规格品种（当根据抽样原则被抽检企业有多个主要规格品种时，可以用掷骰子或抽扑克牌从铁塔图纸中随机抽取其中的一种）；当某一规格产品被确定为抽检对象后，若在被抽检企业成品库内合格的待销产品中符合这一规格的产品有多基时，可用掷骰子或抽扑克牌随机抽出其中1基作为待检的样本母体，若在被抽检企业成品库内合格的待销产品中符合这一规格的产品有1基时，该基塔作为待检的样本母体。2抽查产品名称及执行标准表1产品名称及执行标准序号产品名称标准编号标准名称1输电线路铁

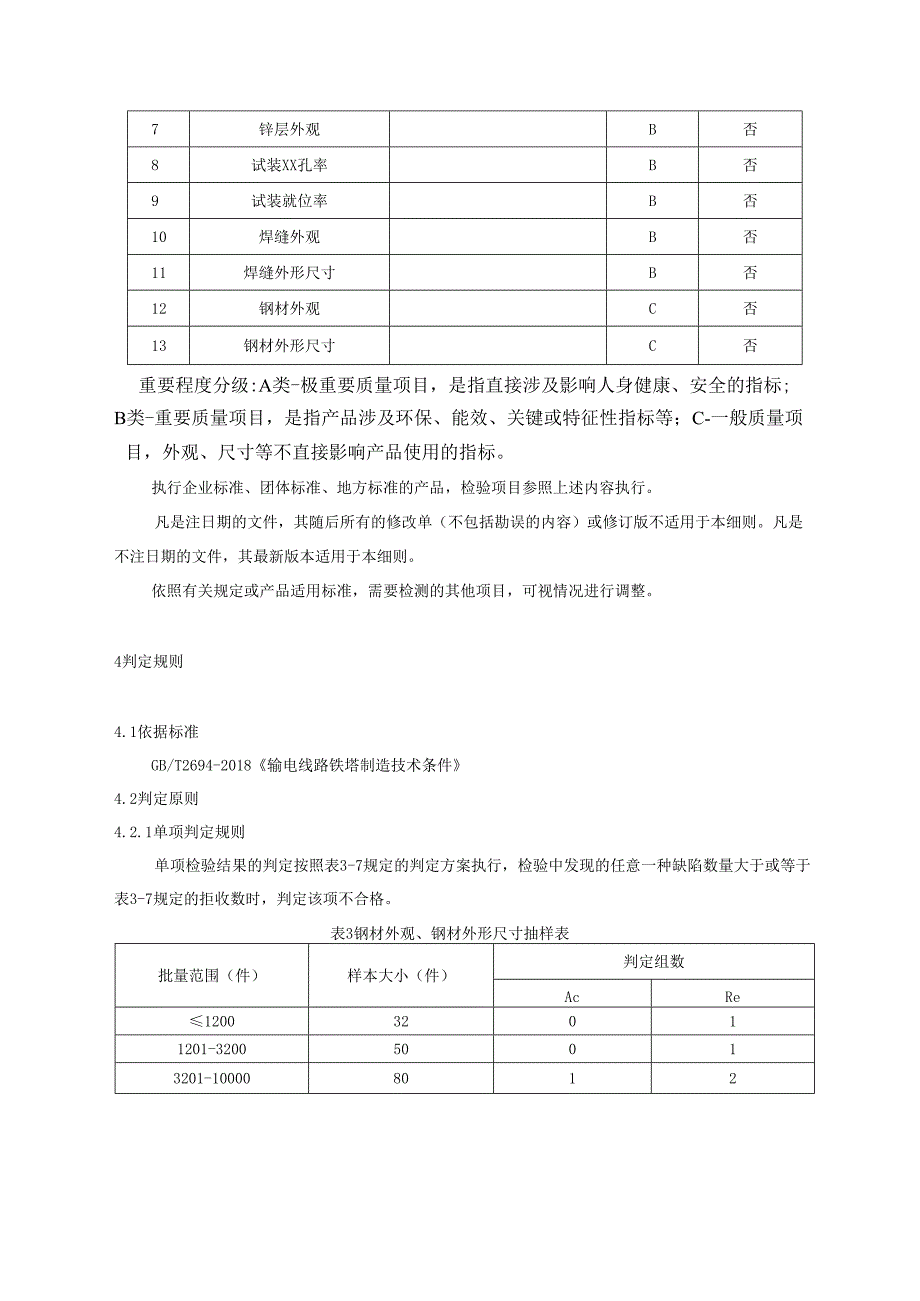

2、塔GB/T2694-2018输电线路铁塔制造技术条件3检验依据表2检验项目及依据序号检验项目检测方法重要程度分级是否为环保指标1试装主要控制尺寸A否2锌层均匀性GB/T2694-2018/附录AA否3锌层附着性GB/T2694-2018/附录BA否4钢材材质GB/T4336-2016GB/T228.1-2021A否5焊缝内部质量GB/T11345-2013A否6锌层厚度GB/T2694-2018/附录CB否7锌层外观B否8试装XX孔率B否9试装就位率B否10焊缝外观B否11焊缝外形尺寸B否12钢材外观C否13钢材外形尺寸C否重要程度分级:A类-极重要质量项目，是指直接涉及影响人身健康、安全的指

3、标;B类-重要质量项目，是指产品涉及环保、能效、关键或特征性指标等；C-一般质量项目，外观、尺寸等不直接影响产品使用的指标。执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。凡是不注日期的文件，其最新版本适用于本细则。依照有关规定或产品适用标准，需要检测的其他项目，可视情况进行调整。4判定规则4.1依据标准GB/T2694-2018输电线路铁塔制造技术条件4.2判定原则4.2.1单项判定规则单项检验结果的判定按照表3-7规定的判定方案执行，检验中发现的任意一种缺陷数量大于或等于表3-7规定的拒收数时

4、判定该项不合格。表3钢材外观、钢材外形尺寸抽样表批量范围（件）样本大小（件）判定组数AcRe120032011201-320050013201-100008012表4钢材材质抽样表批量范围（基）样本大小（件）判定组数初检数备样数AcRe122O1表5锌层附着性、均匀性抽样表批量范围（基）样本大小（件）判定组数初检数备样数AcRe133O1表6锌层外观、锌层厚度检验抽样表批量范围（件）样本大小与品种规格（件）判定数组5588合计AcRe5008842012501-120012128322312011515104034表7试组装检验抽样表检测项目样本大小（基）判定数组AcRe试装XX孔率101试

5、装就位率试装主要控制尺寸Ac接收数Re拒收数当某一项次不合格而影响相关项次也不合格时，其相关项次也为不合格项次。4.2.2综合判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。若被检产品明示的质量要求高于本细则中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。若被检产品明示的质量要求低于本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。若被检产品明示的质量要求低于或包含本细则中检验项目依据的推荐性标准要求时，应以被检产品明示的质量要求判定。若被检产品明示的质量要求缺少本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。若被检产品明示的质量要求缺少本细则中检验项目依据的推荐性标准要求时，该项目不参与判定。产品试组装主要控制尺寸检验前应对组装部位的二次转换设计（放样）进行复核，若放样错误则判定产品为不合格。
