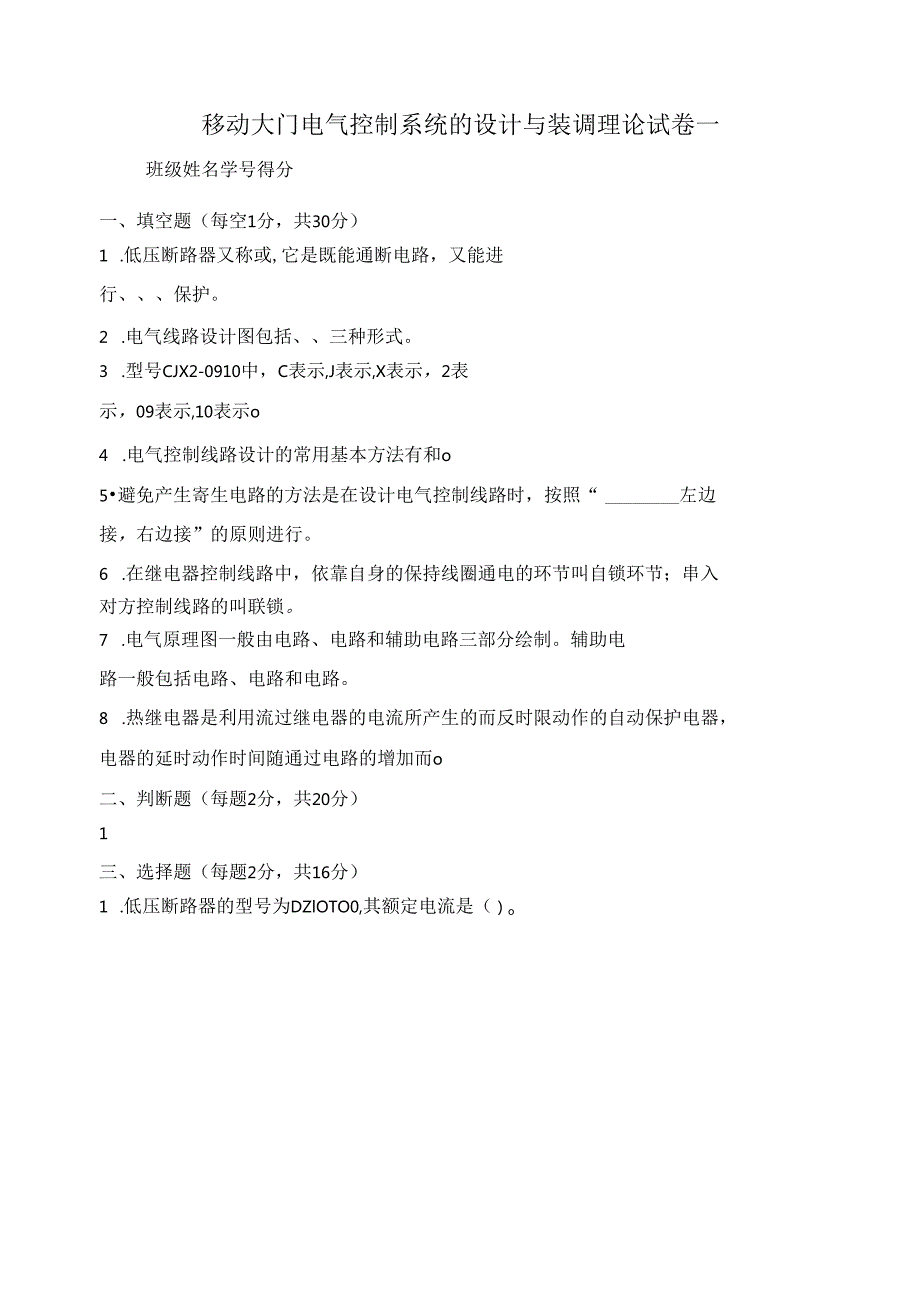

1、移动大门电气控制系统的设计与装调理论试卷一班级姓名学号得分一、填空题（每空1分，共30分）1 .低压断路器又称或,它是既能通断电路，又能进行、保护。2 .电气线路设计图包括、三种形式。3 .型号CJX2-0910中，C表示,J表示,X表示，2表示，09表示,10表示o4 .电气控制线路设计的常用基本方法有和o5避免产生寄生电路的方法是在设计电气控制线路时，按照“左边接，右边接”的原则进行。6 .在继电器控制线路中，依靠自身的保持线圈通电的环节叫自锁环节；串入对方控制线路的叫联锁。7 .电气原理图一般由电路、电路和辅助电路三部分绘制。辅助电路一般包括电路、电路和电路。8 .热继电器是利用流过继电
2、器的电流所产生的而反时限动作的自动保护电器，电器的延时动作时间随通过电路的增加而o二、判断题（每题2分，共20分）1 .继电器在任何电路中均可代替接触器使用。（）2 .电气原理图绘制中，不反映电器元件的大小。（）3 .在三相异步电动机控制线路中，熔断器只能用做短路保护。（）4 .电气原理图设计中，应尽量减少电源的种类。（）5,低压断路器作为电源总开关时，在电源进线侧必须加装熔断器。（）6 .在控制电路中，额定电压相同的线圈允许串联使用。（）7 .电气原理图中所有电器的触点都按没有通电或没有外力作用时的常态状态画出。（）8 .正确选用和使用低压电器元件对电器安全运行是极其重要的。（）9 ,低压断

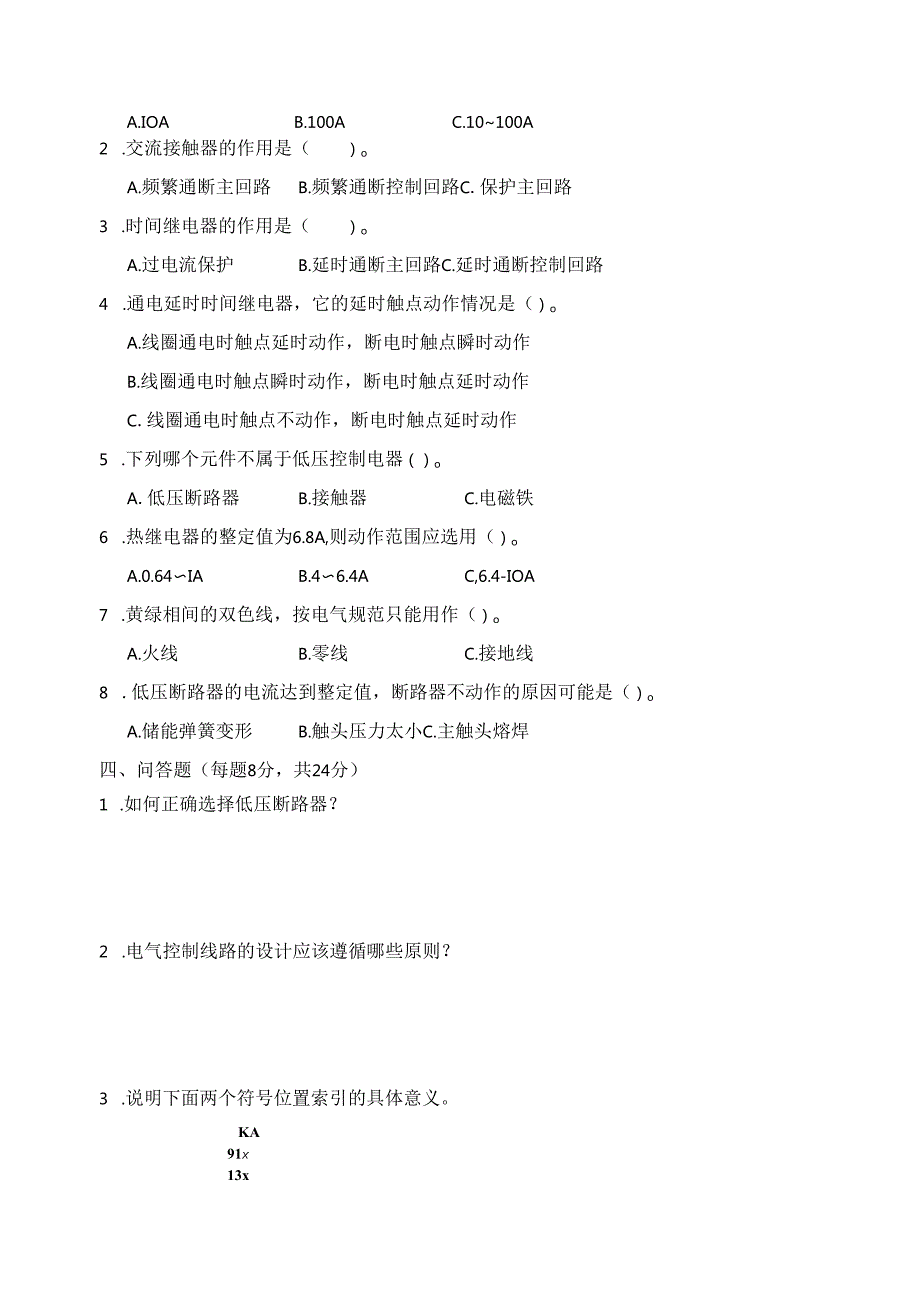

3、路器使用前应将脱扣器工作面的防锈油脂擦干净。（）10 .从节约设备成本考虑，电气设备可以不专门设置电气隔离装置。（）三、选择题（每题2分，共16分）1 .低压断路器的型号为DZlOTO0,其额定电流是（）oA.IOAB.100AC.10100A2 .交流接触器的作用是（）oA.频繁通断主回路B.频繁通断控制回路C.保护主回路3 .时间继电器的作用是（）oA.过电流保护B.延时通断主回路C.延时通断控制回路4 .通电延时时间继电器，它的延时触点动作情况是（）oA.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点延时动作5
4、 .下列哪个元件不属于低压控制电器（）oA.低压断路器B.接触器C.电磁铁6 .热继电器的整定值为6.8A,则动作范围应选用（）oA.0.64IAB.46.4AC,6.4-IOA7 .黄绿相间的双色线，按电气规范只能用作（）oA.火线B.零线C.接地线8 .低压断路器的电流达到整定值，断路器不动作的原因可能是（）oA.储能弹簧变形B.触头压力太小C.主触头熔焊四、问答题（每题8分，共24分）1 .如何正确选择低压断路器？2 .电气控制线路的设计应该遵循哪些原则？3 .说明下面两个符号位置索引的具体意义。KA91X13x五、计算题（共10分）某机床一台三相异步电动机的型号为Y132M1-6,定子
5、绕组为接法，额定功率为4K肌额定电压为380V,额定电流为9.4A,要对该电动机进行过载保护，试选择继电器的型号、规格。移动大门电气控制系统的设计与装调理论试卷一参考答案一、填空题1 .自动空气开关；自动空气断路器；短路保护；过载保护；欠压保护；失压保护2 .电气系统图；电气原理图；电气接线图3 .接触器；交流；小型；设计序号；额定电流为9A；三组常开主触头一组常开辅助触头4 .经验设计法；逻辑分析设计法5 .耗能元件；控制触点；电源零线6 .常开辅助触头；常闭辅助触头7 .电源电路；主电路；控制电路；照明电路；指示电路8 .热效应；增加；缩短二、判断题1.2.3.4.5.6.7.8.9.10
6、X三、选择题1.B2.A3.C4.A5.A6.C7.C8.C四、问答题1 .答：(1)低压断路器的额定电压应不小于线路、设备的正常工作电压，额定电流应不小于线路、设备的正常工作电流。(2)热脱扣器的整定电流应等于所控制负载的额定电流。(3)电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作时的峰值电流；DZ型自动空气开关用于控制电动机时，电磁脱扣器的瞬时脱扣整定电流为电动机起动电流的L7倍。2 .答：(1)最大限度地实现生产机械和工艺对电气控制线路的要求。(2)控制线路是为整个设备和工艺过程服务的。因此，在设计之前，要调查清楚生产要求，对机械设备的工作性能、结构特点和实际加工情况要有充分的了
7、解。电气设计人员深人现场对同类产品进行调查，收集资料，加以分析和综合，并在此基础上考虑控制方式，起动、反向、制动及调速的要求，设置各种联锁及保护装置，最大限度地实现生产机械和工艺对电气控制线路的要求。(3)在满足生产要求的前提下，力求使控制线路简单、经济，并保证控制线路工作的可靠性和安全性。3 .答：左图：接触器KM,三对主触点分别位于图区4、4、5,一对辅助常开触点位于图区6,另一对辅助常开触点没用，两对辅助常闭触点也没用。右图：中间继电器KA,常开触点位于图区9、13,其余常开触点以及常闭触点均没用。五、计算题解：(1)根据电动机的额定电流值为9.4A,则应选择额定电流为12.5A的热继电器；(2)其整定电流可选取电动机的额定电流，即9.4A,则热元件应选用调节范围为：812.5A,工作时调整到9.4A；(3)因电动机的定子绕组采用连接，需选择带断相保护装置的热继电器，因此选用型号为NR4-12.5812.5A的热继电器作为电动机的过载保护。
