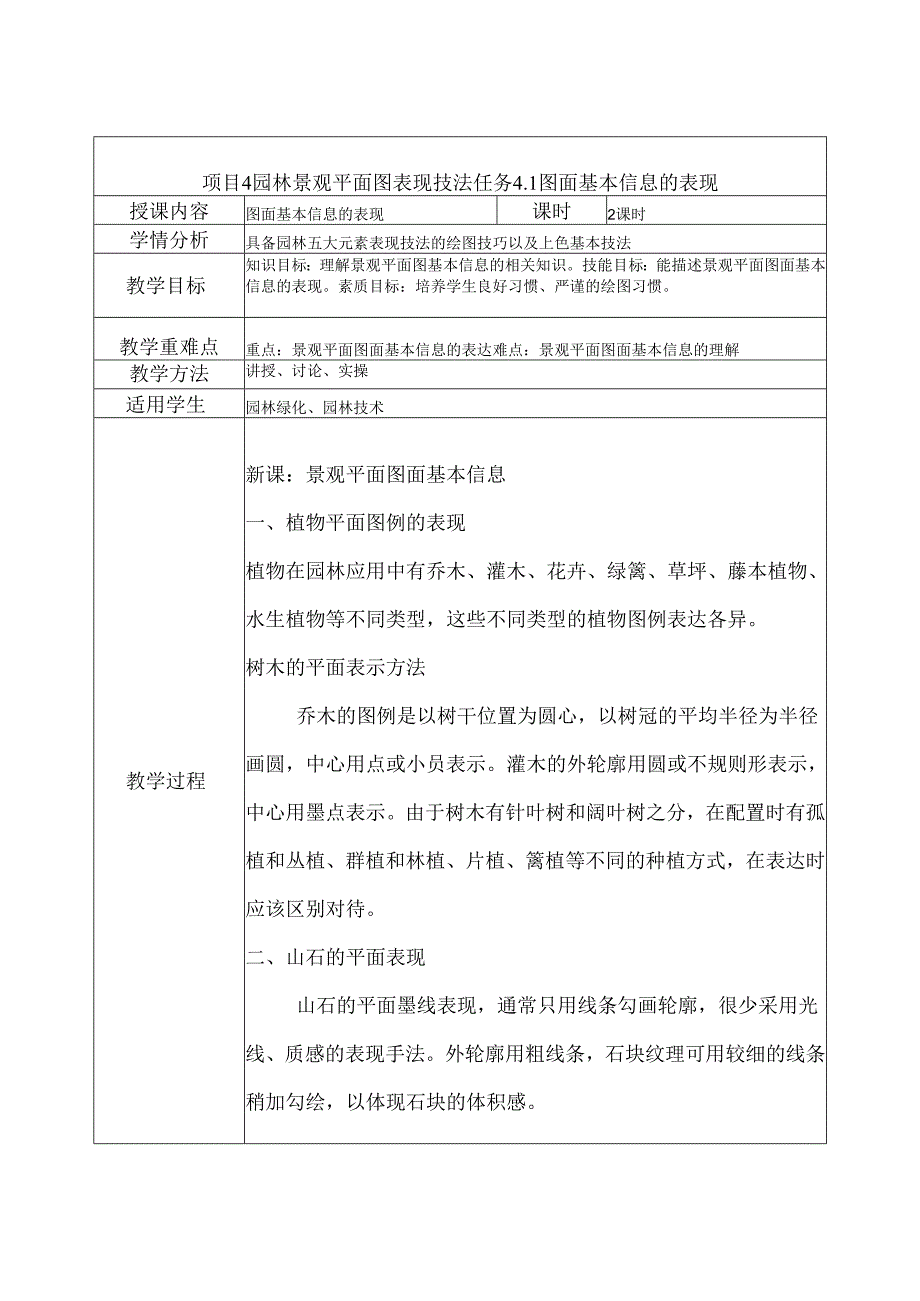

1、项目4园林景观平面图表现技法任务4.1图面基本信息的表现授课内容图面基本信息的表现课时2课时学情分析具备园林五大元素表现技法的绘图技巧以及上色基本技法教学目标知识目标：理解景观平面图基本信息的相关知识。技能目标：能描述景观平面图面基本信息的表现。素质目标：培养学生良好习惯、严谨的绘图习惯。教学重难点重点：景观平面图面基本信息的表达难点：景观平面图面基本信息的理解教学方法讲授、讨论、实操适用学生园林绿化、园林技术教学过程新课：景观平面图面基本信息一、植物平面图例的表现植物在园林应用中有乔木、灌木、花卉、绿篱、草坪、藤本植物、水生植物等不同类型，这些不同类型的植物图例表达各异。树木的平面表示方法乔

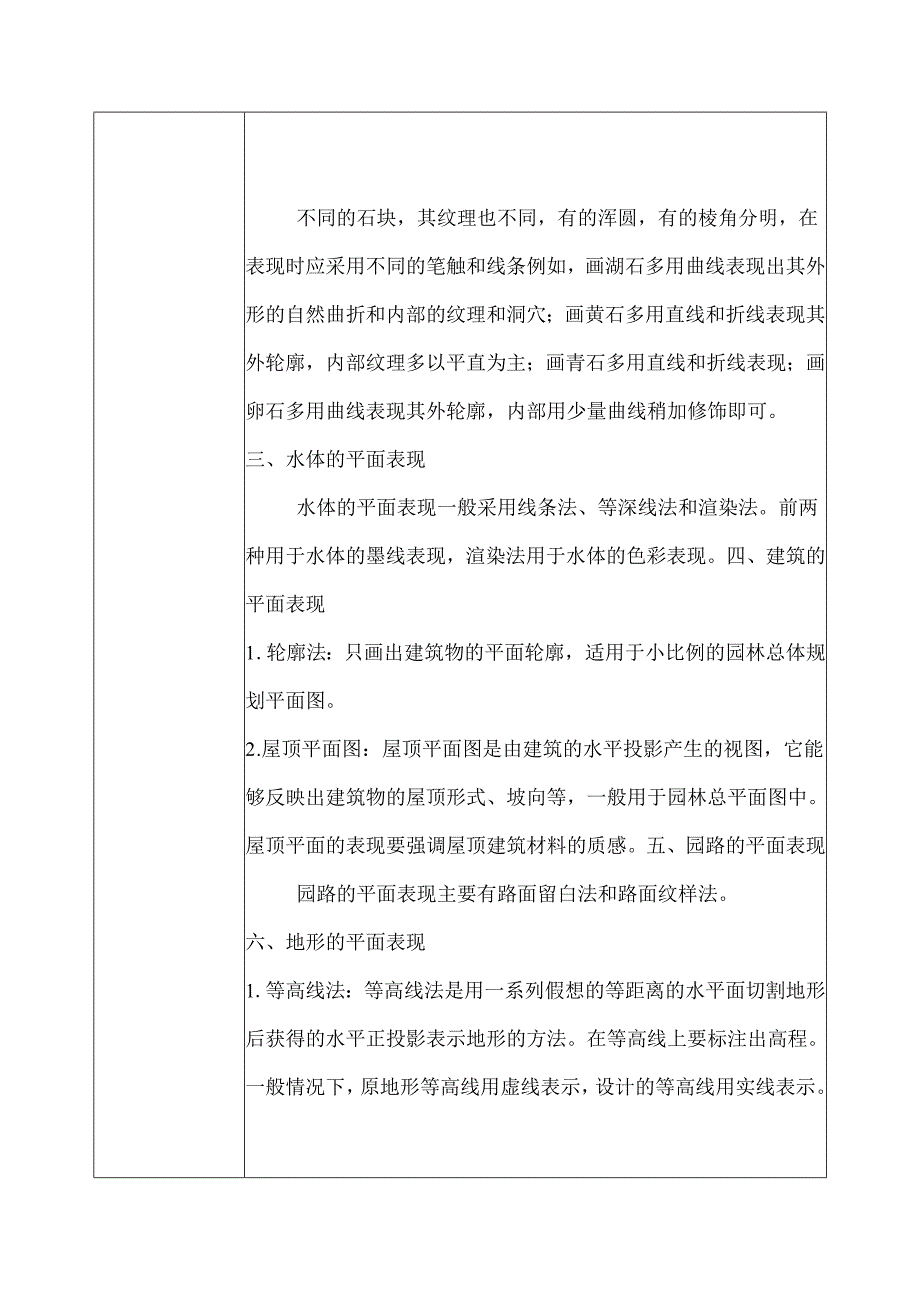

2、木的图例是以树干位置为圆心，以树冠的平均半径为半径画圆，中心用点或小员表示。灌木的外轮廓用圆或不规则形表示，中心用墨点表示。由于树木有针叶树和阔叶树之分，在配置时有孤植和丛植、群植和林植、片植、篱植等不同的种植方式，在表达时应该区别对待。二、山石的平面表现山石的平面墨线表现，通常只用线条勾画轮廓，很少采用光线、质感的表现手法。外轮廓用粗线条，石块纹理可用较细的线条稍加勾绘，以体现石块的体积感。不同的石块，其纹理也不同，有的浑圆，有的棱角分明，在表现时应采用不同的笔触和线条例如，画湖石多用曲线表现出其外形的自然曲折和内部的纹理和洞穴；画黄石多用直线和折线表现其外轮廓，内部纹理多以平直为主；画青石
3、多用直线和折线表现；画卵石多用曲线表现其外轮廓，内部用少量曲线稍加修饰即可。三、水体的平面表现水体的平面表现一般采用线条法、等深线法和渲染法。前两种用于水体的墨线表现，渲染法用于水体的色彩表现。四、建筑的平面表现1 .轮廓法：只画出建筑物的平面轮廓，适用于小比例的园林总体规划平面图。2 .屋顶平面图：屋顶平面图是由建筑的水平投影产生的视图，它能够反映出建筑物的屋顶形式、坡向等，一般用于园林总平面图中。屋顶平面的表现要强调屋顶建筑材料的质感。五、园路的平面表现园路的平面表现主要有路面留白法和路面纹样法。六、地形的平面表现1.等高线法：等高线法是用一系列假想的等距离的水平面切割地形后获得的水平正投

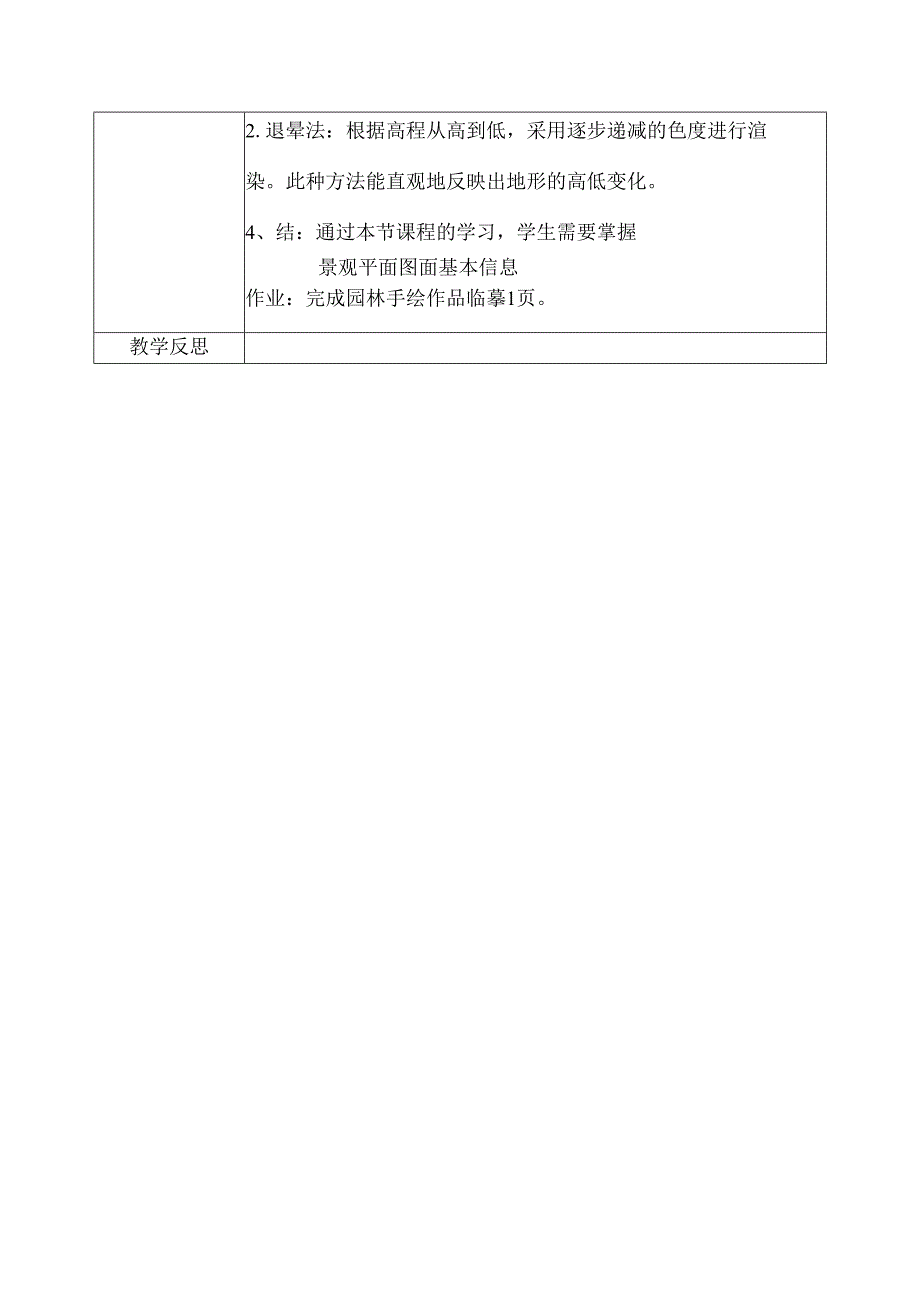

4、影表示地形的方法。在等高线上要标注出高程。一般情况下，原地形等高线用虚线表示，设计的等高线用实线表示。2.退晕法：根据高程从高到低，采用逐步递减的色度进行渲染。此种方法能直观地反映出地形的高低变化。4、结：通过本节课程的学习，学生需要掌握景观平面图面基本信息作业：完成园林手绘作品临摹1页。教学反思项目4园林景观平面图表现技法任务4.2园林景观平面墨线图绘制授课内容园林景观平面墨线图绘制课时4课时学情分析具备园林五大元素表现技法的绘图技巧以及上色基本技法教学目标知识目标：理解园林景观平面墨线图绘制的技法。技能目标：能按步骤园林景观平面墨线图绘制。素质目标：培养学生良好习惯、严谨的绘图习惯。教学重
5、难点重点：园林景观平面墨线图绘制的细节难点：园林景观平面墨线图绘制的方法教学方法讲授、讨论、实操适用学生园林绿化、园林技术教学过程新课：园林景观平面墨线图绘制园林景观平面表现墨线图绘制步骤绘制平面表现图，先用硫酸纸覆盖在底图上，其步骤如下：第一步：用针管笔勾出建筑、水体、地形、道路广场等主体景物轮廓的线稿；第二步：利用模板进行植物平面的绘制；第三步：画出建筑、水体、地形、道路、广场等主体景物细部，注意铺装的材质表现，最后把画面整体关系做进一步调整。注意事项：用绘图条将建筑清晰刻画，在景观的陪衬下，界线更加分明。用疏密有致的线条表现别墅周围的景观平面，要注意空间划分和材质的表现。/J藻吉：通过本
6、节课程的学习，学生需要掌握园林景观平面表现墨线图的绘图步骤作业：完成园林景观平面图手绘作品临摹1幅。教学反思项目4园林景观平面图表现技法任务4.3园林景观平面色彩图绘制授课内容园林景观平面色彩图绘制课时4课时学情分析具备园林五大元素表现技法的绘图技巧以及上色基本技法教学目标知识目标：理解园林景观平面色彩图绘制的相关技法。技能目标：能按步骤完成园林景观平面色彩图绘制。素质目标：培养学生良好习惯、严谨的绘图习惯。教学重难点重点：园林景观平面色彩图绘制的步骤难点：园林景观平面色彩图绘制的方法教学方法讲授、讨论、实操适用学生园林绿化、园林技术新课：园林景观平面色彩图绘制园林景观平面表现色彩图绘制步骤第一步：植物（乔木、灌木、花卉、草坪等）着色。教学反思第四步：建筑及景观构筑物着色小结：通过本节课程的学习，学生需要掌握园林景观平面表现彩图的绘图步骤作业：完成园林景观平面图手绘作品上色1幅。
