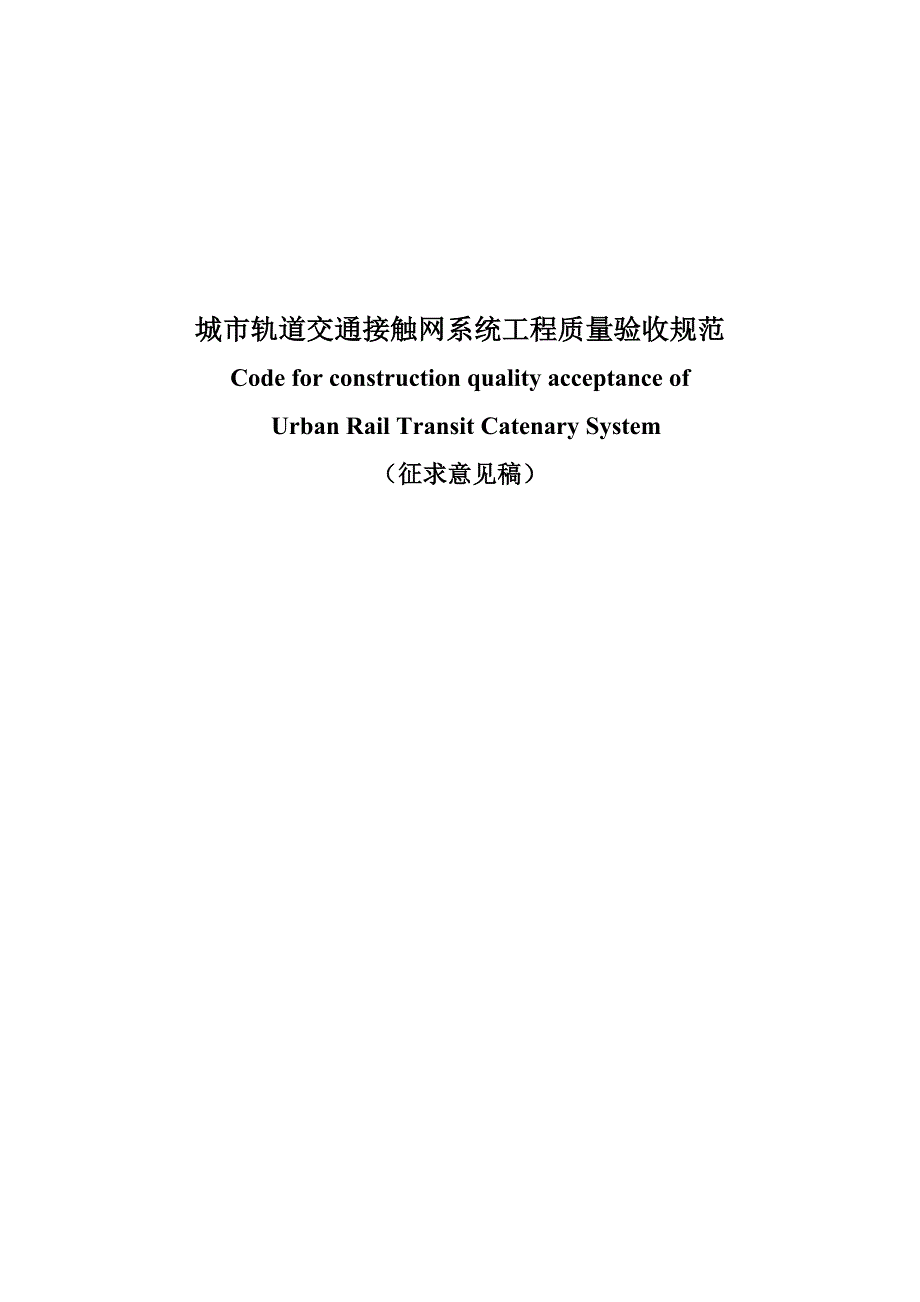

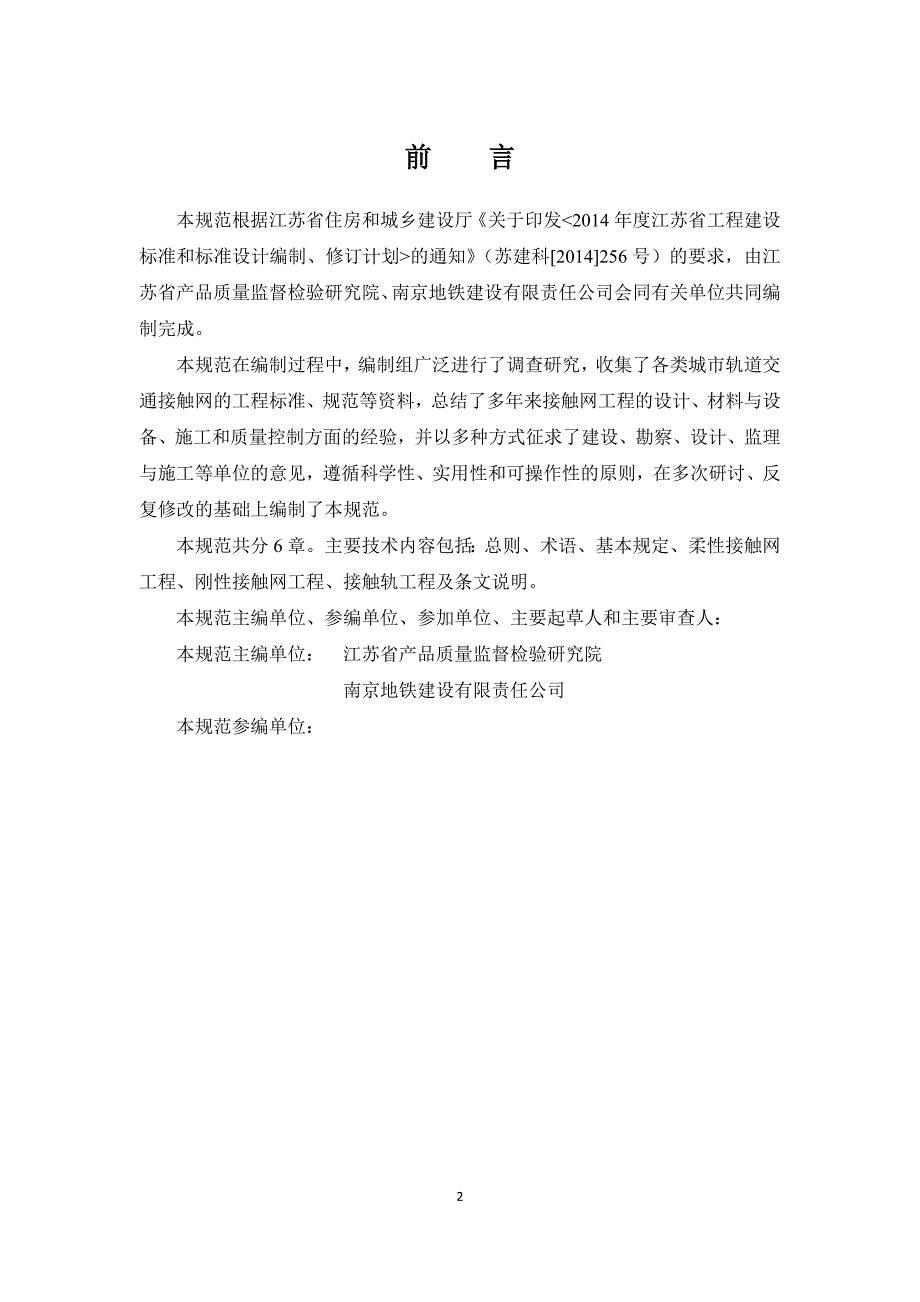

1、 城市轨道交通接触网系统工程质量验收规范Code for construction quality acceptance of Urban Rail Transit Catenary System（征求意见稿）前 言本规范根据江苏省住房和城乡建设厅关于印发的通知（苏建科2014256号）的要求，由江苏省产品质量监督检验研究院、南京地铁建设有限责任公司会同有关单位共同编制完成。本规范在编制过程中，编制组广泛进行了调查研究，收集了各类城市轨道交通接触网的工程标准、规范等资料，总结了多年来接触网工程的设计、材料与设备、施工和质量控制方面的经验，并以多种方式征求了建设、勘察、设计、监理与施工等单位的意
2、见，遵循科学性、实用性和可操作性的原则，在多次研讨、反复修改的基础上编制了本规范。本规范共分6章。主要技术内容包括：总则、术语、基本规定、柔性接触网工程、刚性接触网工程、接触轨工程及条文说明。本规范主编单位、参编单位、参加单位、主要起草人和主要审查人：本规范主编单位： 江苏省产品质量监督检验研究院南京地铁建设有限责任公司本规范参编单位： 目次目次61 总则12 术语22.1 通用术语22.2 架空接触网42.3 接触轨63 基本规定83.1 一般规定83.2 工程质量验收的划分103.3 工程质量验收内容与要求143.4 工程质量验收的程序和组织153.5 单位工程综合质量评定204 柔性接触

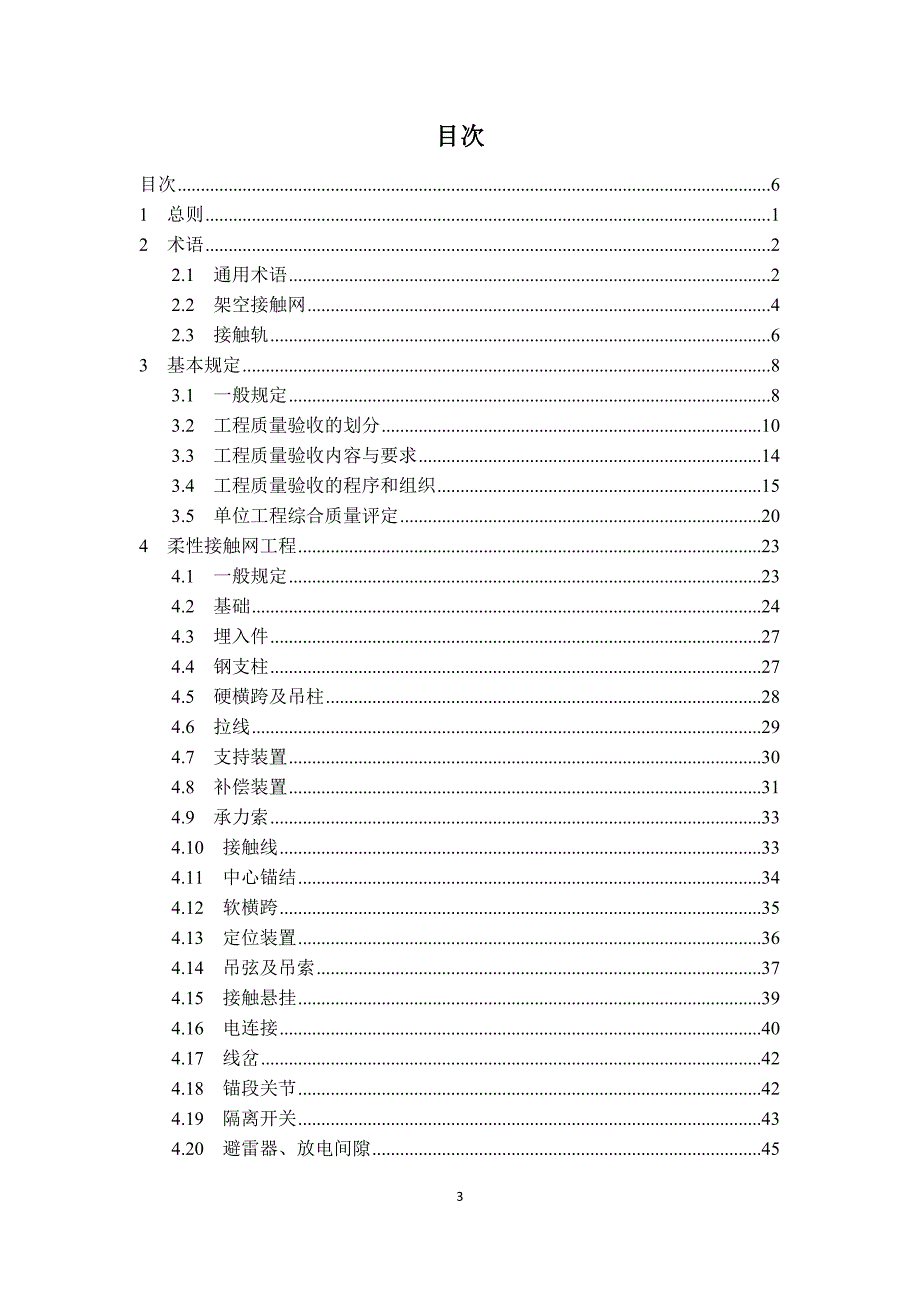

3、网工程234.1 一般规定234.2 基础244.3 埋入件274.4 钢支柱274.5 硬横跨及吊柱284.6 拉线294.7 支持装置304.8 补偿装置314.9 承力索334.10 接触线334.11 中心锚结344.12 软横跨354.13 定位装置364.14 吊弦及吊索374.15 接触悬挂394.16 电连接404.17 线岔424.18 锚段关节424.19 隔离开关434.20 避雷器、放电间隙454.21 分段绝缘器464.22 馈电线464.23 架空地线474.24 接地装置484.25 回流箱基础504.26 均、回流箱524.27 电缆534.28 电缆与钢轨连接
4、554.29 警示防护设施554.30 冷滑试验及送电开通565 刚性接触网工程585.1 一般规定585.2 埋入杆件595.3 支持悬挂装置605.4 汇流排及附件625.5 接触线635.6 中心锚结645.7 接触悬挂655.8 刚柔过渡段665.9 锚段关节675.10 电连接675.11 分段绝缘器685.12 隔离开关695.13 架空地线715.14 接地装置715.15 回流箱基础715.16 均、回流箱715.17 电缆725.18 电缆与钢轨连接725.19 警示防护设施725.20 冷滑试验及送电开通726 接触轨工程736.1 一般规定736.2 支架底座746.3
5、接触轨支架756.4 接触轨及附件766.5 防护罩796.6 电连接806.7 隔离开关816.8 避雷器836.9 接地装置836.10 回流箱基础846.11 均、回流箱846.12 电缆846.13 电缆与钢轨连接846.14 警示防护设施846.15 冷滑试验及送电开通84本规范用词说明86引用标准名录87条文说明88目次891 总则892 术语893 基本规定894 柔性接触网工程894.8 补偿装置894.10 接触线894.16 电连接894.19 隔离开关894.27 电缆904.28 电缆与钢轨连接905 刚性接触网工程905.7 接触悬挂905.9 锚段关节905.12
6、隔离开关906 接触轨工程906.3 接触轨支架906.4 接触轨及附件906.7 隔离开关9151 总则1.0.1 为加强江苏省城市轨道交通接触网系统工程质量管理，统一城市轨道交通接触网系统工程质量的验收标准，依据建筑工程施工质量验收统一标准GB 50300、地下铁道工程施工验收规范GB 50299、地铁设计规范GB 50157等标准、规范文件的规定，结合我省城市轨道交通接触网系统工程建设的实际，特制定本规范。1.0.2 本规范适用于江苏省内新建、改建或扩建城市轨道交通列车时速不大于120km/h的DC750V或DC1500V接触网系统工程质量的验收。1.0.3 城市轨道交通接触网系统工程施
7、工应认真执行国家法律法规及相关技术标准，严格按照设计文件进行施工，施工质量应符合系统使用功能和安全、质量性能的要求。1.0.4 城市轨道交通接触网系统工程施工中所采用的合同文件和工程技术文件等对施工质量的要求不得低于本规范的规定，工程质量验收除应执行本规范外，同时应符合国家现行有关标准的规定。 2 术语2.1 通用术语2.1.1 城市轨道交通 urban rail transit(mass transit) 在不同型式轨道上运行的大、中运量城市公共交通工具，是当代城市中地铁、轻轨、单轨、自动导向、直线电机等轨道交通的总称。2.1.2 地铁 metro（underground railway，s
8、ubway）在城市中修建的快速、大运量、用电力牵引的轨道交通。列车在全封闭的线路上运行，位于中心城区的线路基本设在地下隧道内，中心城区以外的线路一般设在高架桥或地面上。2.1.3 接触网 contact line接触网可按照安装位置和接触导线的不同分为接触轨和架空接触网，架空接触网可按照接触悬挂方式的不同分为柔性接触网和刚性接触网。2.1.4 工程施工质量 constructional quality of engineering 反映工程施工过程或实体满足相关标准规定或合同约定的要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显和隐含能力的特性总和。2.1.5 验收 acce
9、ptance 在施工单位自行检查合格的基础上，由工程质量验收责任方组织，工程建设相关单位参加，对检验批、分项、分部、单位工程及其隐蔽工程的质量进行抽样检验，对技术文件进行审核，并根据设计文件和相关标准以书面形式对工程质量达到合格与否做出确认。2.1.6 进场验收 site acceptance对进人施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。2.1.7 抽样方案 sampling scheme 根据检验项目的特征所确定的抽样数量和方法。2.1.8 检验批 inspection 按相同的生产条件或按规定的方式汇总起来供抽样检验用的，由一定数量样本组成的检
10、验体。2.1.9 检验 inspection 对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。2.1.10 抽样检验 sampling inspection 按照规定的抽样方案，随机地从进场的材料、构配件、设备或工程检验项目中，按检验批抽取一定数量的样本进行的检验。2.1.11 计数检验 counting inspection 通过确定抽样样本中不合格的个体数量，对样本总体质量做出判定的检验方法。2.1.12 计量检验 quantitative inspection在抽样样本的检测数据计算总体均值、特征值或推定值，并以此判断或评估总
11、体质量的检验方法。2.1.13 见证检验 evidential testing施工单位在工程监理单位或建设单位的见证下，按照有关规定从施工现场取样，并送至具备相应资质的检测机构所进行检验的活动。2.1.14 平行检验 parallel acceptance testing项目监理机构利用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例独立进行检查或检测的活动。2.1.15 交接检验 handing over inspection由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。2.1.16 旁站 stop and supervision在关键部位或关键工序施工过程中，
12、由监理人员在现场进行的监督活动。2.1.17 工序 constructional procedure工程施工过程的基本单元。2.1.18 主控项目 dominant item工程中对质量、安全、卫生、环境保护和主要功能起决定性作用的检验项目。2.1.19 一般项目 general item主控项目以外的检验项目。2.1.20 观感质量 quality of appearance通过观察和必要的测试所反映的工程外在质量和功能状态。2.1.20 返修 repair对施工质量不符合规定的工程部位采取的整修等措施。2.1.21 返工 rework对施工质量不符合规定的部位采取的更换、重新制作、重新施工
13、等措施。2.1.22 一般缺陷 common defect对结构构件的受力性能或安装使用性能无决定性影响的缺陷。2.1.23 严重缺陷 serious defect对结构构件的受力性能或安装使用性能有决定性影响的缺陷。2.1.24 电连接 electric connect equipment将接触悬挂各分段供电间、电气设备与接触网间的电路连接，保证电路畅通的装置，分纵向和横向两种。2.1.25 冷滑 cold-running在接触网运营前，为检查接触网系统的性能参数，在无电条件下受电弓沿接触网或集电靴沿接触轨滑行的试验。2.2 架空接触网2.2.1 柔性接触网 flexible contact
14、 network沿轨道架设的一条形式特殊的输电线路，它由支柱与基础、支持装置、定位装置、接触悬挂等几部分组成。2.2.2 基础 foundation钢筋混凝土制成的地基用于固定钢支柱，承受支柱传来的全部荷载，并保证支柱的稳定性。对于预应力钢筋混凝土支柱，其与基础制成一个整体，下端直接埋入地下。2.2.3 钢支柱 pillar用于承受接触悬挂、支持装置、定位装置的全部荷载，并将接触悬挂固定在规定的位置和高度上。2.2.4 硬横跨 portal structure在站场线路中，接触悬挂通过金属桁架架设在线路两侧支柱上的装配方式。硬横跨包括线路两侧支柱、悬挂在支柱上的桁架、支持与定位装置及连接零件。
15、2.2.5 软横跨 headspan suspension 在站场线路中，多股道接触悬挂通过横向线索悬挂在线路两侧的支柱上的装配方式。软横跨包括线路两侧支柱、悬挂在支柱上的横向承力索、上下部固定绳及支持和连接零件。2.2.6 支持装置 supporting devices用于支持接触悬挂，将其荷载传给支柱或其他建筑物。支持装置包括腕臂、水平拉杆、绝缘子及吊挂接触悬挂的全部器材。2.2.7 定位装置 steady devices用于固定接触线的位置，将接触线的水平荷载传给支柱，并在受电弓滑板运行轨迹范围内保证接触线与受电弓的良好滑动接触。定位装置包括定位管、定位器、支持器及其连接零件。2.2.8
16、 承力索 catenary 在接触悬挂中，通过吊弦承受接触线垂直荷载的线索。2.2.9 接触线 contact wire 在接触悬挂中，直接与受电弓碳滑板摩擦接触，供给列车电能的导线。2.2.10 中心锚结 mid-point anchor设在接触悬挂锚段中部，防止两端补偿器向一侧滑动和缩小事故范围的装置。一般位于锚段的中部，安装于绝缘支架两侧，用于防止接触轨向两端不均匀窜动的部件。2.2.11 吊弦 dropper在链形悬挂中，横向承力索或纵向承力索悬吊接触线所用的部件。按其使用位置是在跨距中、软横跨上或隧道内有不同的吊弦类型，吊弦是链形悬挂中的重要组成部件之一。2.2.12 补偿装置 co
17、mpensation equipment当环境温度变化时，能够自动调节接触悬挂中的张力并尽量使接触线的位置保持基本恒定的补偿制动装置。2.2.13 锚段关节 overlap两相邻锚段的衔接部分（重叠部分）称为锚段关节。2.2.14 线岔 overhead crossing 是实现受电弓由一股道向另一股道安全转换过渡的设备。2.2.15 接地装置 grounding connection把电气设备或其他物件和地之间构成电气连接的设备，也称接地一体化装置，用以实现电气系统与大地相连接的目的。接地装置由接地极、接地母线、接地引下线、构架接地组成。2.2.16 刚性接触网 rigid contact
18、system刚性接触网是悬挂于线路上方，依靠汇流排支撑固定接触线，通过与列车上的受电弓接触向列车供电的系统。其主要由汇流排及其附件、接触线、支持悬挂装置、中心锚结、电连接等组成。2.2.17 汇流排 bus bar一种由铝合金材料制成的特殊的导电铝排，用于固定接触线和承载牵引电流。2.2.18 中间接头 intermediate connector用于连接并固定两相邻的汇流排（或接触轨）的连接器材2.2.19 汇流排终端 bus bar terminal由一端弯曲一定长度的汇流排制成，其弯曲部分用于受电弓的平滑过渡。2.2.20 架空地线 overhead ground wire在接触网的接地
19、系统中，作为接地回路一部分而设置的架空导线。2.2.21 膨胀元件 expansion joint当环境温度变化时，能够自动补偿汇流排自由伸缩量的元件。2.2.22 分段绝缘器 section insulator在接触悬挂中能使相邻两部分得到电分段并允许受电弓通过的绝缘设备。2.2.23 受电弓 pantograph安装在列车车顶上，从接触网集取电流并向列车提供电能的电气设备。2.3 接触轨2.3.1 接触轨系统 contact rail system 敷设在走行轨一侧，列车受电靴与接触轨滑动接触，直接向列车输送电能的系统。由接触轨及其附件、底座与支架、防护罩等组成。2.3.2 钢铝复合轨 a
20、luminum-steel rail 用于城市轨道交通的导电装置，由接触面的不锈钢带与轨本体的铝合金型材复合成的一个整体。2.3.3 普通接头 bolted joint用于钢铝复合轨的轨与轨之间进行连接并传导电能的装置。2.3.4 膨胀接头 expansion joint 用于相邻锚段中间设立的机械断口，使其两侧的钢铝复合轨可沿着纵向中心线自由热胀冷缩且保持电流通畅，并能使列车受流器不间断取电的装置。2.3.5 端部弯头 end of the elbow安装在接触轨断口与接触轨相连接，用于引导受电靴可靠过渡或平稳离开接触轨受流面的部件。2.3.6 电缆连接板 cable terminal bo
21、ard 用于将电缆和钢铝复合轨进行连接的装置。2.3.7 连接组件 connected components用于将导电轨夹板、膨胀接头、端部弯头与钢铝复合轨进行连接的紧固件，包括螺栓、螺母、平垫圈、弹簧垫圈及锥形垫圈等。2.3.8 绝缘支架 insulation support支撑并固定接触轨，起绝缘和支撑作用的装置。2.3.9 接触轨工作高度 contact rail working height to span对于上部或下部接触受流方式，是指接触轨受流面与走行轨轨面连线的垂直距离；对侧部接触受流方式，是指接触轨受流面中垂线与走行轨轨面连线的垂直距离。2.3.10 接触轨水平定位 conta
22、ct track offset value对于上部或下部接触受流方式，是指接触轨（面）中轴线与轨断连线中垂线的垂直（水平）距离；对于侧接触方式是指接触轨受流面与轨面连线中垂线的垂直距离。2.3.11 集电靴 collector shoe安装在列车转向架上，从导电轨集取电流并向列车提供电能的电气设备。3 基本规定3.1 一般规定3.1.1 城市轨道交通接触网系统工程施工现场应有健全的质量管理体系、相应的施工技术标准、工程质量检验制度。施工现场质量管理检查记录应由施工单位在施工前按表3.1.1的规定填写，总监理工程师进行检查，并作出检查结论。表3.1.1 施工现场质量管理检查记录 开工日期：工程名
23、称施工许可证号建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目负责人项目技术负责人序号项 目主 要 内 容1项目部质量管理体系2现场质量责任制3主要专业工种操作上岗证书4分包单位管理制度5图纸会审及设计交底记录6施工技术标准7施工组织设计、施工方案编制及审批8物资采购管理制度9施工设施和机械设备管理制度10测量及计量设备配备11检测试验管理制度12工程质量检查验收制度13自检结果：施工单位项目负责人： 年 月 日检查结论：总监理工程师： 年 月 日3.1.2 城市轨道交通接触网系统工程应按下列规定进行施工质量控制：1 工程采用的主要材料和设备进场时，施工单位应对其外观、规格
24、型号、质量证明文件进行进场验收。凡涉及安全和主要功能的重要材料、设备，施工单位应进行进场检验，监理单位应按规定进行平行检验或见证取样检测，建设单位条件允许时宜委托第三方检测机构按现行的标准、规范和工程设计文件等规定进行抽查检验。新材料、新设备、器材及进口设备和器材的进场验收，除应符合本规范规定外，尚需提供安装、使用、维修试验及合同规定的有关文件、检测报告等。2 各工序应满足施工技术标准的要求进行质量控制，每道工序完成后，施工单位应自检，并形成记录。3 工序之间应进行交接检验，上道工序应满足下道工序的施工条件和技术要求。相关专业工序之间的交接检验应经监理工程师检查认可，未经检查或检查不合格的不得
25、进行下道工序的施工。3.1.3 城市轨道交通接触网系统工程施工质量应按下列要求进行验收：1 工程施工质量应符合本规范和相关专业验收标准的规定；2 工程施工质量应满足设计文件和施工技术标准的要求；3 参加工程施工质量验收的各方人员应具备规定的专业资格，各类检查记录表签证人员应报建设单位确认、备案； 4 工程施工质量验收均应在施工单位自行检查评定合格的基础上进行；5 检验批的质量应按照主控项目和一般项目进行验收；6 对涉及结构安全和主要使用功能的试块、试件、材料、设备及现场检验项目，应在进场时或施工中按规定进行平行检验、见证取样检验或第三方检验；7 对涉及安全和使用功能的重要分部工程应在验收前按规
26、定进行抽样检验；8 承担见证取样检测、第三方检测及有关安全检测的单位应具有相应的资质；9 隐蔽工程在隐蔽前应由施工单位通知监理单位进行验收，并形成验收文件，验收合格后方可继续施工；10 单位工程的观感质量应由验收人员通过现场检查共同确认。3.1.4 城市轨道交通接触网系统工程施工质量验收使用的计量仪表、工器具应检定合格，并在有效期内。3.1.5 城市轨道交通接触网系统工程开工前，应由建设单位组织工程勘察、设计、施工、监理及运营维护等单位，按照设计要求对站前预留的综合接地端子、沟、槽、管、孔及各类基础等接口是否满足要求进行检查确认。3.2 工程质量验收的划分3.2.1 城市轨道交通接触网系统工程
27、施工质量验收应划分为单位（子单位）工程、分部工程、分项工程和检验批。3.2.2 单位（子单位）工程应按一个完整工程或一个相当规模的施工范围划分。3.2.3 分部工程应按一个完整部位或一个相对独立施工阶段划分。3.2.4 分项工程可按工种、工序、设备、材料、施工工艺等划分。3.2.5 检验批可根据施工及质量控制和验收需要划分。3.2.6 城市轨道交通接触网系统工程的单位（子单位）工程、分部工程、分项工程、检验批划分和检验项目应符合表3.2.6的规定表3.2.6 单位（子单位）工程、分部工程、分项工程、检验批划分和检验项目单位工程子单位工程分部工程分项工程检验批量检验批检验项目条文号主控项目一般项
28、目供电工程接触网工程柔性接触网基础一个车站、区间、车辆段、停车场4.2.14.2.114.2.124.2.13埋入件一个车站、区间、车辆段、停车场4.3.14.3.34.3.4钢支柱一个车站、区间、车辆段、停车场4.4.14.4.64.4.7硬横梁与吊柱一个车站、区间、车辆段、停车场4.5.14.5.4拉线一个车站、区间、车辆段、停车场4.6.14.6.7支持装置一个车站、区间、车辆段、停车场4.7.14.7.44.7.5补偿装置一个车站、区间、车辆段、停车场4.8.14.8.8承力索一个车站、区间、车辆段、停车场4.9.14.9.34.9.4接触线一个车站、区间、车辆段、停车场4.10.14
29、10.5中心锚结一个车站、区间、车辆段、停车场4.11.14.11.34.11.4软横跨一个车站、区间、车辆段、停车场4.12.14.12.34.12.44.12.5定位装置一个车站、区间、车辆段、停车场4.13.14.13.5吊弦、吊索一个车站、区间、车辆段、停车场4.14.14.14.44.14.54.14.6接触悬挂一个车站、区间、车辆段、停车场4.15.14.15.94.15.104.15.11电连接一个车站、区间、车辆段、停车场4.16.14.16.74.16.8线岔一个车站、区间、车辆段、停车场4.17.14.17.4锚段关节一个车站、区间、车辆段、停车场4.18.14.18.2
30、4.18.3隔离开关一个车站、区间、车辆段、停车场4.19.14.19.84.19.9避雷器、放电间隙一个车站、区间、车辆段、停车场4.20.14.20.44.20.54.20.6分段绝缘器一个车站、区间、车辆段、停车场4.21.14.21.4馈电线一个车站、区间、车辆段、停车场4.22.14.22.6架空地线一个车站、区间、车辆段、停车场4.23.14.23.44.23.54.23.6接地装置一个车站、区间、车辆段、停车场4.24.14.24.94.24.104.24.11回流箱基础一个车站、区间、车辆段、停车场4.25.14.25.54.25.74.25.9均、回流箱一个供电臂4.26.1
31、4.26.64.26.74.26.9电缆一个车站、区间、车辆段、停车场4.27.14.27.54.27.64.27.7电缆与钢轨连接一个车站、区间、车辆段、停车场4.28.14.27.3警示防护设施一个车站、区间、车辆段、停车场4.29.14.28.34.29.44.29.7冷滑试验及送电开通全部4.30.14.30.6续表3.2.6单位工程子单位工程分部工程分项工程检验批量检验批检验项目条文号主控项目一般项目供电工程接触网工程刚性接触网埋入杆件一个车站、区间、车辆段、停车场5.2.15.2.45.2.5支持悬挂装置一个车站、区间、车辆段、停车场5.3.15.3.65.3.75.3.9汇流排及
32、附件一个车站、区间、车辆段、停车场5.4.15.4.95.4.105.4.11接触线一个车站、区间、车辆段、停车场5.5.15.5.35.5.4中心锚结一个车站、区间、车辆段、停车场5.6.15.6.5接触悬挂一个车站、区间、车辆段、停车场5.7.15.7.75.7.8刚柔过渡段全部5.8.15.8.3锚段关节一个车站、区间、车辆段、停车场5.9.15.9.2电连接一个车站、区间、车辆段、停车场5.10.15.10.55.10.6分段绝缘器一个牵引供电区、车辆段、停车场5.11.15.11.55.11.6隔离开关一个牵引供电区、车辆段、停车场5.12.15.12.85.12.95.12.11架
33、空地线一个车站、区间、车辆段、停车场5.13.1接地装置一个车站、区间、车辆段、停车场5.14.1回流箱基础一个车站、区间、车辆段、停车场5.15.1均、回流箱一个车站、区间、车辆段、停车场5.16.1电缆一个车站、区间、车辆段、停车场5.17.1电缆与钢轨连接一个车站、区间、车辆段、停车场5.18.1警示防护设施一个车站、区间、车辆段、停车场5.19.1冷滑试验及送电开通全部5.20.15.20.3续表3.2.6单位工程子单位工程分部工程分项工程检验批量检验批检验项目条文号主控项目一般项目供电工程接触网工程接触轨支架底座一个车站、区间、车辆段、停车场6.2.16.2.56.2.66.2.7接
34、触轨支架一个车站、区间、车辆段、停车场6.3.16.3.56.3.66.3.7接触轨及附件一个车站、区间、车辆段、停车场6.4.16.4.126.4.136.4.16防护罩一个车站、区间、车辆段、停车场6.5.16.5.66.5.7电连接一个车站、区间、车辆段、停车场6.6.16.6.76.6.86.6.10隔离开关一个车站、区间、车辆段、停车场6.7.16.7.76.7.86.7.11避雷器一个车站、区间、车辆段、停车场6.8.1接地装置一个车站、区间、车辆段、停车场6.9.16.9.5回流箱基础一个车站、区间、车辆段、停车场6.10.1均、回流箱一个车站、区间、车辆段、停车场6.11.1电
35、缆一个车站、区间、车辆段、停车场6.12.1电缆与钢轨连接一个车站、区间、车辆段、停车场6.13.1警示防护设施一个车站、区间、车辆段、停车场6.14.1冷滑试验及送电开通全部6.15.16.15.33.3 工程质量验收内容与要求3.3.1 检验批的质量验收应包括如下内容：1 实物检查。对材料和设备等的检验，应按进场的批次和本规范规定的抽样检验方法执行；对工序质量的检验，应按本规范规定的抽样检验方法执行。2 资料检查。材料和设备等产品的质量证明文件（包括质量检验报告、合格证书等）；工序的施工记录、自检和交接检验记录、平行检验报告、见证检验报告和隐蔽工程记录等。3.3.2 检验批质量验收应符合下
36、列要求：1 主控项目的质量经抽样检验全部合格。2 一般项目的质量经抽样检验全部合格。3 具有完整的施工操作依据、质量检查记录。4 施工作业责任人员质量责任登记情况真实、全面。3.3.3 分项工程施工质量验收合格应符合下列规定： 1 分项工程所含的检验批均应验收合格。 2 质量验收记录应完整。3.3.4 分部工程施工质量验收合格应符合下列规定： 1 分部工程所含分项工程的质量均应验收合格。 2 质量控制资料应完整。3 有关安全和主要使用功能的抽样检验结果应符合有关规定。4 观感质量验收应符合要求。3.3.5 单位（子单位）工程施工质量验收合格应符合下列规定： 1 单位工程所含分部工程的质量均应验
37、收合格。 2 质量控制资料应完整，核查符合要求。 3 单位工程所含分部工程有关安全和功能的检测资料应完整。 4 实体质量和主要功能的抽查结果应符合相关标准、规范的规定和设计要求。 5 观感质量验收应符合要求。3.3.6 当检验批工程质量不符合要求，应按下列要求进行处理：1 经返工重做或更换材料、设备的检验批，应重新进行验收。2 经有资质的检测机构检测鉴定，能够达到设计要求的检验批，应予以验收。3 经有资质的检测机构检测鉴定，达不到设计要求、但经原设计单位核算认可能够满足安全和使用功能的检验批，可予以验收。4 经返修或加固的分项、分部工程，满足安全及使用功能要求时，可按技术处理方案和协商文件的要
38、求予以验收。3.3.7 工程质量控制资料应齐全完整，当部分资料缺失时，应委托有资质的检测机构按有关标准进行相应的实体检验或抽样试验。3.3.8 通过返修或加固处理仍不能满足安全和使用功能要求的分部工程、单位工程，严禁验收。3.4 工程质量验收的程序和组织3.4.1 检验批应由施工单位自检合格后报监理单位，由专业监理工程师组织施工单位专职质量检查员等进行验收，检验批质量验收记录应按表3.4.1填写。施工单位应对全部主控项目和一般项目进行检查。监理单位应对全部主控项目进行检查，对一般项目的检查内容和数量可根据具体情况确定。检验批质量验收记录表可以作为该检验批的记录表的封面，后附相关的质量证明文件、
39、检查记录等。3.4.2 分项工程应由专业监理工程师组织施工单位分项工程专业技术负责人等进行验收。分项工程质量验收记录应按表3.4.2填写记录。3.4.3 分部工程应由总监理工程师组织施工单位项目负责人和项目技术（质量）负责人等进行验收，分部工程质量验收记录应按表3.4.3填写记录。3.4.4 单位工程中的分包工程完工后，分包单位应对所承担的工程项目进行自检，并应按照本规范规定的程序进行验收。验收时，总包单位应派人参加。分包单位应将所分包的工程的质量控制资料整理完整，并移交给总包单位。3.4.5 单位工程完工后，施工单位应组织有关人员进行自检。总监理工程师应组织各专业监理工程师对工程质量进行竣工
40、预验收。存在施工质量问题时，应由施工单位整改。整改完毕后，由施工单位向建设单位提交工程竣工报告，申请工程竣工验收。3.4.6 建设单位收到工程验收报告后，应由建设单位项目负责人组织施工、设计、监理、勘察等单位项目负责人进行单位工程验收，并按表3.4.4填写记录。表3.4.1 检验批质量验收记录 编号： 单位（子单位）工程名称分部工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据主控项目验收项目设计要求及规范规定最小/实际抽样数量施工单位检测评定记录监理单位验收记录123456一般项目123施工单位检测评定结果专业工长项目专业质量检查员：年 月 日监理单位验收结论专业监理工程师年 月 日注：施工作业人员质量责任登记应按照部位和工序分别签字。表3.4.2 分项工程质量验收记录 编号： 单位（子单位）工程名称分部工程名称检验批数量施工单位项目负责人项目技术负责人分包单位分包单位项目负责人分包内容序号检验批名称检验批容量部位/区段施工单位检查评定结果监理单位验收结论12345678910说明：施工
