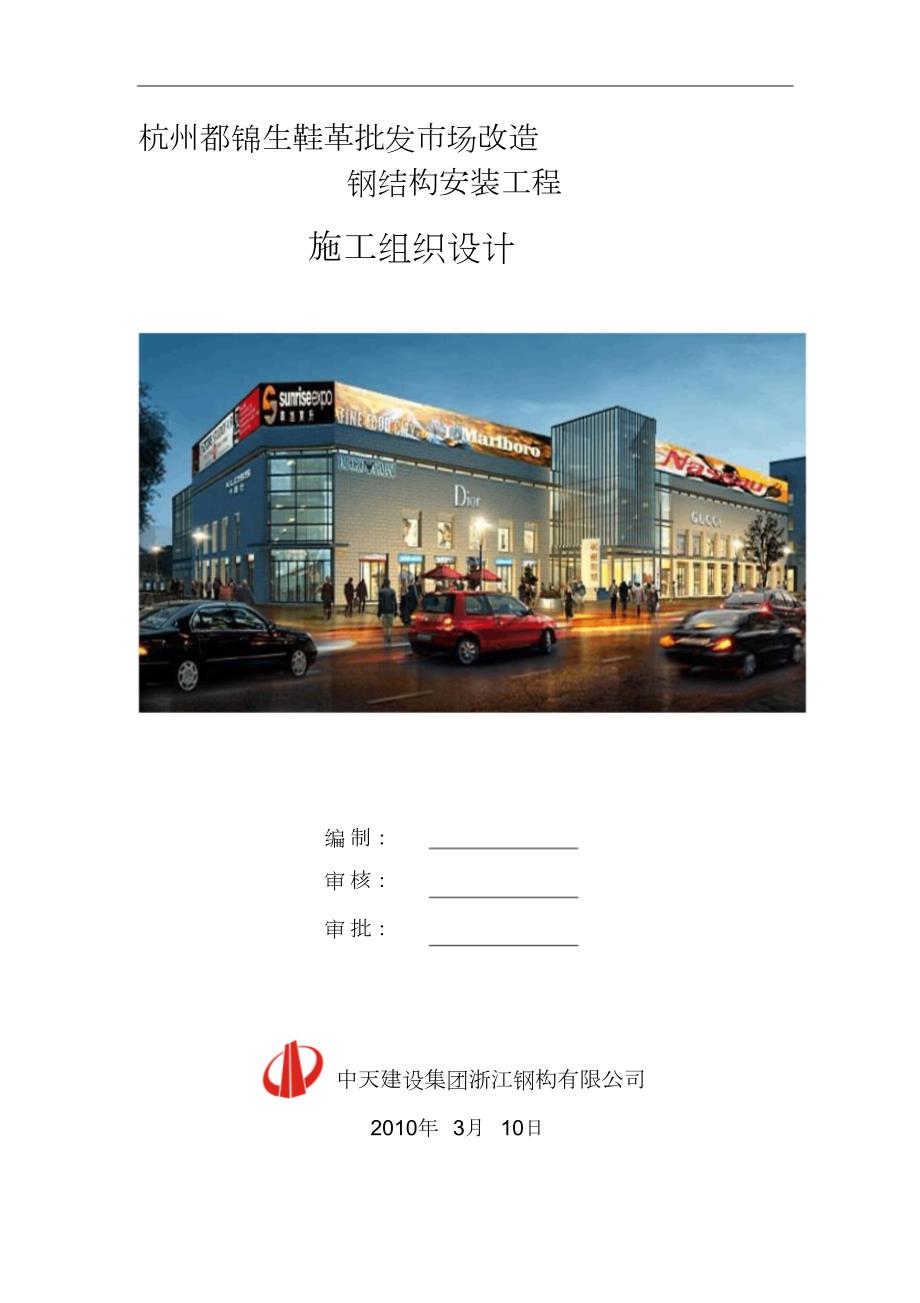

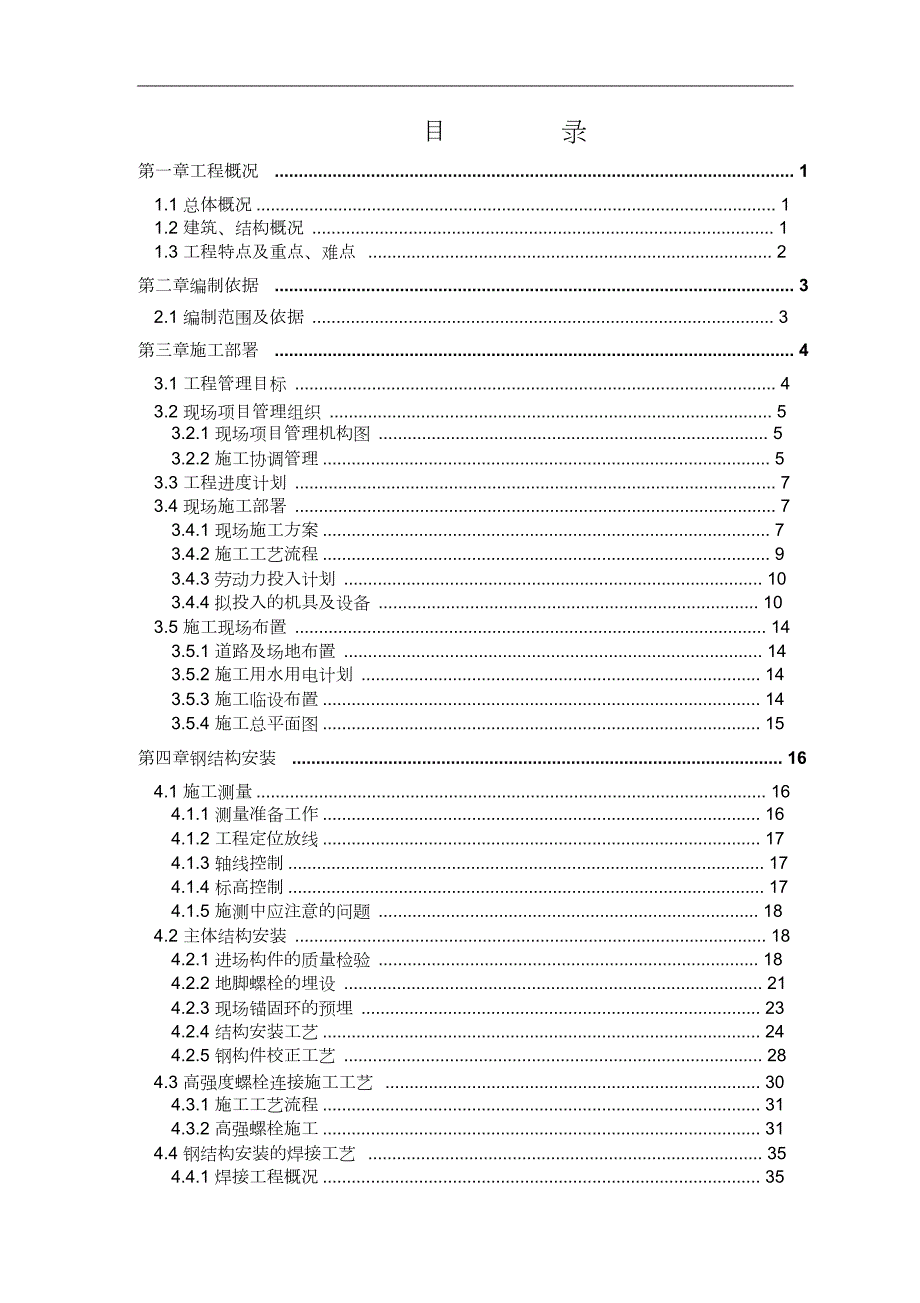

1、 杭州都锦生鞋革批发市场改造钢结构安装工程施工组织设计编 制：审 核：审 批：中天建设集团浙江钢构有限公司2010年 3月 10日 目录第一章工程概况 . 11.1 总体概况 . 11.2 建筑、结构概况 . 11.3 工程特点及重点、难点 . 2第二章编制依据 . 32.1 编制范围及依据 . 3第三章施工部署 . 43.1 工程管理目标 . 43.2 现场项目管理组织 . 53.2.1 现场项目管理机构图 . 53.2.2 施工协调管理 . 53.3 工程进度计划 . 73.4 现场施工部署 . 73.4.1 现场施工方案 . 73.4.2 施工工艺流程 . 93.4.3 劳动力投入计划
2、 103.4.4 拟投入的机具及设备 . 103.5 施工现场布置 . 143.5.1 道路及场地布置 . 143.5.2 施工用水用电计划 . 143.5.3 施工临设布置 . 143.5.4 施工总平面图 . 15第四章钢结构安装 . 164.1 施工测量 . 164.1.1 测量准备工作 . 164.1.2 工程定位放线 . 174.1.3 轴线控制 . 174.1.4 标高控制 . 174.1.5 施测中应注意的问题 . 184.2 主体结构安装 . 184.2.1 进场构件的质量检验 . 184.2.2 地脚螺栓的埋设 . 214.2.3 现场锚固环的预埋 . 234.2.4 结构

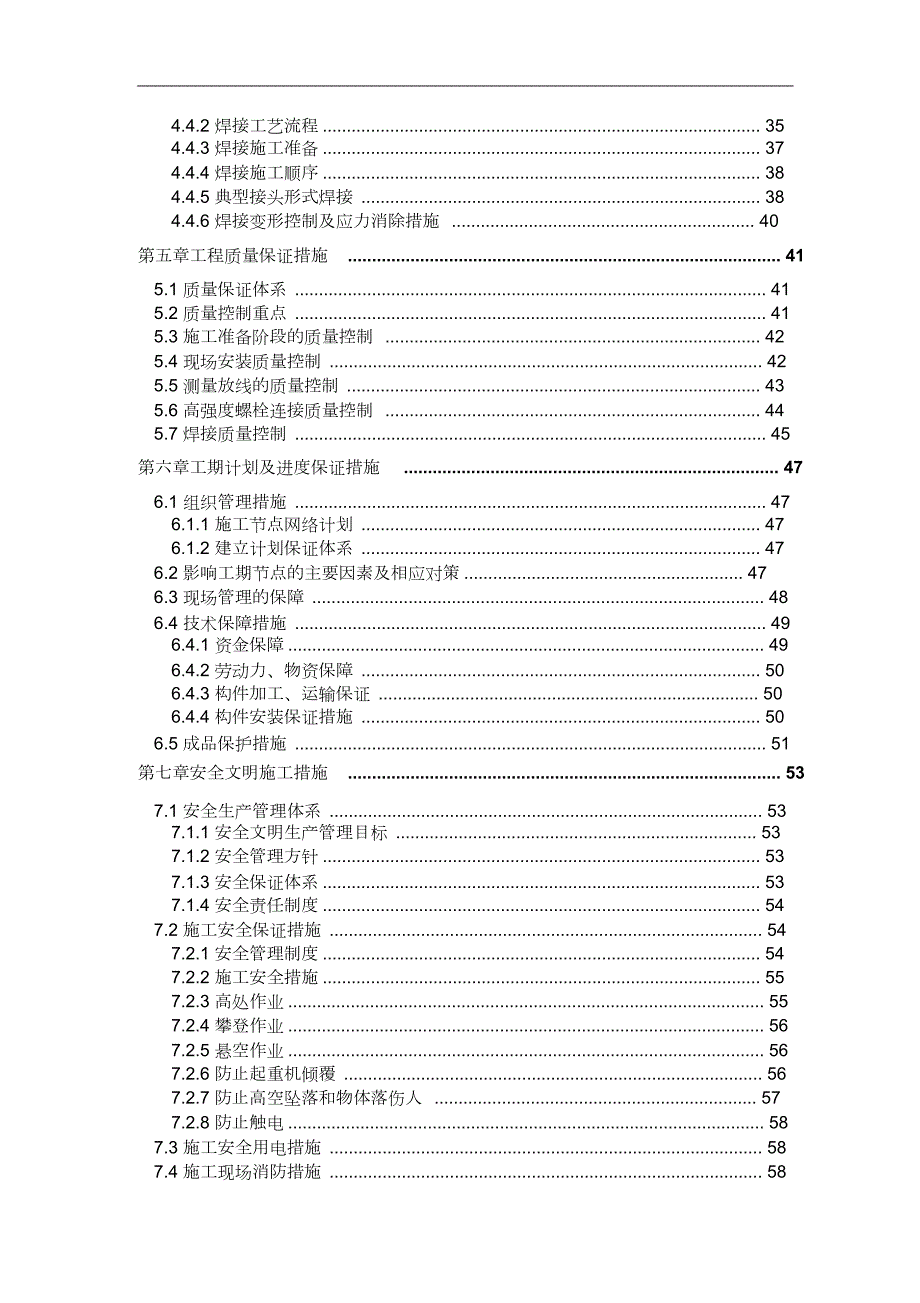

3、安装工艺 . 244.2.5 钢构件校正工艺 . 284.3 高强度螺栓连接施工工艺 . 304.3.1 施工工艺流程 . 314.3.2 高强螺栓施工 . 314.4 钢结构安装的焊接工艺 . 354.4.1 焊接工程概况 . 35 4.4.2 焊接工艺流程 . 354.4.3 焊接施工准备 . 374.4.4 焊接施工顺序 . 384.4.5 典型接头形式焊接 . 384.4.6 焊接变形控制及应力消除措施 . 40第五章工程质量保证措施 . 415.1 质量保证体系 . 415.2 质量控制重点 . 415.3 施工准备阶段的质量控制 . 425.4 现场安装质量控制 . 425.5 测
4、量放线的质量控制 . 435.6 高强度螺栓连接质量控制 . 445.7 焊接质量控制 . 45第六章工期计划及进度保证措施 . 476.1 组织管理措施 . 476.1.1 施工节点网络计划 . 476.1.2 建立计划保证体系 . 476.2 影响工期节点的主要因素及相应对策 . 476.3 现场管理的保障 . 486.4 技术保障措施 . 496.4.1 资金保障 . 496.4.2 劳动力、物资保障 . 506.4.3 构件加工、运输保证 . 506.4.4 构件安装保证措施 . 506.5 成品保护措施 . 51第七章安全文明施工措施 . 537.1 安全生产管理体系 . 537.1
5、1 安全文明生产管理目标 . 537.1.2 安全管理方针 . 537.1.3 安全保证体系 . 537.1.4 安全责任制度 . 547.2 施工安全保证措施 . 547.2.1 安全管理制度 . 547.2.2 施工安全措施 . 557.2.3 高处作业 . 557.2.4 攀登作业 . 567.2.5 悬空作业 . 567.2.6 防止起重机倾覆 . 567.2.7 防止高空坠落和物体落伤人 . 577.2.8 防止触电 . 587.3 施工安全用电措施 . 587.4 施工现场消防措施 . 58 7.5 现场文明施工措施 . 59第八章季节性施工措施 . 618.1 雨季施工措施 .
6、 618.1.1 雨季施工准备 . 618.1.2 雨季施工措施 . 628.2 强风期间施工保证措施 . 628.3 夜间施工及抢工措施 . 63 第一章工程概况1.1总体概况工程名称：杭州市下城区武林路都锦生实业有限公司厂区建设单位：中天建设集团浙江钢构有限公司建设地点：杭州市下城区龙游路设计单位：杭州市建筑设计研究院有限公司建设用地面积： 6005建筑面积： 18223，一层： 6005，二层： 5972，三层： 5813，屋顶层： 433。1.2建筑、结构概况工程位于杭州市下城区龙游路。本工程为多层民用建筑，建筑层数地上 3层，地下 1层，建筑高度： 13.05m。地下 1层为混凝土结
7、构；地上为批发市场。下图为本工程一立面视图。建筑结构形式为钢框架结构，结构设计合理使用年限为 50年，抗震设防烈度6度，防火等级一级。本工程主构件均采用 Q345B材质，柱子采用方箱型钢柱，截面尺寸最大 500*14，楼面梁主要采用焊接H500*350*12*28，采用角钢支撑，楼层板采用自承式楼层板；焊接等级要求按不10.9级高强度螺栓、 C级普通螺栓（性能等级为 4.6级），锚栓材质为 Q345，栓钉采用圆柱头焊钉。H型钢梁及中、窄翼缘型钢梁，截面最大尺寸同部位可分一、二、三级焊缝等级；本工程采用1.3工程特点及重点、难点1、现场构件堆放及吊装本工程施工面积较大，工期要求紧，现场又处于杭州
8、市下城区龙游路，属繁华地段，场地狭小，工程东面紧靠着单行道马路，南面紧靠的也是马路，北面紧靠街面房，没有材料堆放场地，进场构件需一次性就位，随即展开吊装工序，因此，如何有效的组织构件进场运输、安排现场吊装施工顺序将是本工程重点难点之一。解决策略：本工程钢结构的施工拟采用一台25t汽车吊进行吊装，根据现场实际情况，安排好施工顺序，根据安装顺序进行构件运输。进场构件需一次性在吊装位置就位，因此，现场应根据施工吊装装计划向加工厂车间提出构件进场计划，以满足现场吊装要求。2、雨季施工本工程钢结构施工所在地为杭州市，工期安排在 2010年 3月 10日至 2010年5月 11日，恰逢梅雨季节，对工程的吊
9、装、校正、焊接的质量、进度、安全防范都产生不利影响。解决策略：见本方案中第八章：季节性施工措施。3、管理与配合：本工程量大，构件数量多，安装控制精度要求较高，现场施工工期要求紧张，有一定施工难度。施工现场必须精心组织、统一协调、合理布置、统筹管理，工程组织难度大。针对本工程钢结构规模，施工周期特点，如何建立有效的组织机构和合理的计划安排，有效地对合同的全面实施，将是本工程施工管理的重点。解决策略：将集中优势，抽调具有同类工程施工管理经验、年富力强、责任心强的项目专业人员，组成项目经理部代表公司直接对施工现场进行统一管理，统筹组织本钢结构工程的现场安装施工。通过与在现场业主、监理以及参建单位之间
10、加强现场内部参建各方的配合与 协调，使现场发生的技术问题、洽商变更、质量问题以及施工报验等能够及时快捷地解决。第二章编制依据2.1编制范围及依据国家、省、市关于工程建设的法律、法规、规章和有关规定；工程施工图纸及辅助施工的技术说明文件、设计交底会审记录；钢结构工程的施工招标文件、招标答疑纪要及以后所签订的施工承包合同；现行建筑施工规范大全及国家、部、省等单位发布的有关规范、规程；部、省、市级单位发布的有关建筑施工、质量、安全文件。本工程主要依据的规范性文件、标准规范及技术规程序列名称标准号1997年 91号主席令2002年 70号主席令国务院令第 279号国务院令第 393号建设部建标 200
11、085号文GB/T50326-2001GB50300-2001中华人民共和国建筑法中华人民共和国安全生产法建设工程质量管理条例法规文件建设工程安全生产管理条例工程建筑标准强制性条文建设工程项目管理规范建筑工程施工质量验收统一标准钢结构工程施工质量验收规范钢结构设计规范GB50205-2001GB50017-2003工程测量规范GB50026-2007国家标准建筑工程施工现场供用电安全规范低合金高强度结构钢GB50194-93GB/T1591钢结构用扭剪型高强度螺栓连接副、技术条件碳钢焊条、低合金钢焊条熔化焊用钢丝、气体保护焊用钢丝钢焊缝手工超声波探伤方法和探伤结果分级GB/T36323633G
12、B5117、 5118GB/T14957、14958GB11345-89 圆柱头焊钉GB1043210433-89GB14907钢结构防火涂料通用技术条件建筑钢结构焊接技术规程钢结构高强螺栓连接的设计施工及验收规范建筑施工安全检查标准JGJ81-2002JGJ82-91JGJ59-99行业企业标准建筑机械使用安全技术规程高层民用建筑钢结构技术规程高层建筑混凝土结构技术规程型钢混凝土组合结构技术规程钢结构防火涂料应用技术规程JGJ33-2001JGJ99-98JGJ3-2002JGJ138-2002GECS24： 90第三章施工部署3.1工程管理目标1、工程管理目标如下表：序号项目目标值01质量
13、目标工期目标合格。钢结构部分现场安装工期控制在 63天以内完成，2010年 3月份进场，暂定 9月 1日进行钢构的安装工作， 2010年 5月 11日完成钢结构的施工。详见施工进度计划。02杜绝重大伤亡事故；月轻伤事故发生率控制在 2以内。安全文明生杜绝任何火灾事故的发生，将火灾事故次数控制为 0。0304产目标安全隐患整改率 100。争创双优工地。环境保护方从实际出发，坚持“预防为主，防治结合，综合治理，化害为针利”的环境保护方针，为工程周边创造一个良好的环境。2、服务承诺1)工程施工前：作好图纸的深化设计，做好与土建工程的交接手续，积极进行各项施工准备工作，为工程尽早开工创造有利条件；2)
14、工程施工中：协助业主、总包做好与有关部门的协调工作，积极主动的提 出合理化建议。对工程实施当中若出现一般工程问题由现场项目部解决，对于重大问题则由公司相关部门协同在 24小时内解决；3)工程竣工后：配合做好验收工作，及时提供各类相关资料，并做好与建设、监理、总包等单位的工程移交工作。3.2现场项目管理组织3.2.1现场项目管理机构图我公司将选派曾施工过类似工程结构形式的、具有丰富施工经验的项目管理人员组成工程项目部，实行项目经理负责制，项目班子在项目经理的领导下，接受公司的指导，负责钢结构工程的计划、组织、指挥、协调、监督与控制。项目管理组织机构如下图所示意：项目经理现场负责人技术负责人施工员
15、安全员质检员技术员资料员施工班组3.2.2施工协调管理3.2.2.1与业主的协调配合1、严格执行业主单位的决议，服从业主单位的管理；2、积极配合业主进行施工准备、工程变更、方案确定、技术论证等工作，为业主排忧解难；3、工程施工中，每时每刻都将站在业主的立场上，切实从使用舒适，操作方 便，便于维修的角度进行施工，为业主提供最好的服务；4、积极做好安全文明施工工作，树立标志性的形象，为企业增辉，为业主争光。3.2.2.2与设计院的工作协调1、认真熟悉图纸，深刻理会意图，做好设计交底和图纸会审工作；2、虚心接受设计单位对工程施工的指导意见和建议，严格按图纸施工；3、及时与设计院沟通有关图纸细化、施工
16、工艺、设备选用、技术应用等问题；4、施工中遇到问题，及时请教设计单位及设计人员，并以书面的形式报告设计院，办理施工技术核定、洽商；5、保持密切联系，并形成信息交流的反馈机制，定期或不定期的请设计单位进行施工现场指导，并认真按其意见组织施工，使设计、施工紧密结合起来，不造成脱节。3.2.2.3与监理方的协调配合1、做好施工准备，及时呈报各类施工方案、计划，并在取得认可后执行；2、及时报送各类检测资料，建筑材料需要提供样品的及时提供；3、隐蔽工程完成，在自检合格的基础上，提前通知监理进行隐蔽验收；4、当对工程质量有疑问要求复测时，积极给予配合，并对检测仪器的使用提供方便；5、及时向监理报送分部分项
17、工程质量自检资料和质量检查报告进行验收；6、若发现质量事故，及时报告并严格按照共同商定的方案进行处理。3.2.2.4与总包方的协调配合1、积极进行场内的施工准备工作，服从总包的管理；2、配合总包方自觉接受政府的依法监督和指导，积极与质监站、安监站联系，完成各类考核和检查，并及时整改存在的问题；3、配合总包方做好安全、文明施工工作，做好环境保护工作及扰民协调；4、配合总包方安排工地现场布置，做好施工场地管理；5、就施工方法与工艺与总包方互相沟通，施工中做好交叉配合工作，工序完成做好验收交接工作；6、主动及时的呈报各类资质证件及质检、安全资料等。工程完工及时提交完 整的竣工资料。3.33.4工程进
18、度计划参见附件一（按住 Ctrl键并单击可打开）。现场施工部署3.4.1现场施工方案施工段的划分：施工阶段分为三个施工区域，如下图示意：主体结构施工以每 4根柱为一单位进行划分，先安装钢柱主梁次梁的 安装顺序进行。在安装钢柱后应及时安装主钢梁，形成框架结构。钢梁的吊装采用串吊，以节约吊装时间，同一节柱中平面位置相同的钢梁在安装时遵循从下向上的原则。钢结构工程施工中以安装工序为主线，测量校正、焊接及压型板安装等要保持合理的节拍，形成流水作业。 3.4.2施工工艺流程钢构件运至中转仓库构件分类、检查配套检修构件检查吊装设备、工具数量及完好情况高强螺栓及摩擦面复查准备工作特殊工种复试：焊工、超探工、
19、栓钉焊工、测量工放线及验线（轴线、标高）按吊装顺序运至现场分类堆放焊接工艺评定试验钢柱标高处理构件中点及标高安装柱、梁标准核心框架安装操作吊栏及通道高强螺栓初拧、终拧柱与柱焊接调整标高、位移、垂直度，水准仪、经纬仪跟踪观测碳弧气刨梁柱、梁梁焊接超声波探伤焊接顺序：上层下层中层提出焊缝超声波探伤报告每节柱中间焊接栓钉焊接合格不合格资料准备验收下一节流水段施工 3.4.3劳动力投入计划本工程钢结构安装、焊接、压型钢板铺设与栓钉施焊等各工种劳动力初步配备（如下表 3.1），但在施工过程中还要根据工期要求和供货情况以及现场的安装条件再作调整，防火涂装因由专业施工单位施工，未列入本计划中。现场施工人员配备一览表表 3.1人数工种项目123456789起重工铆 安装架子电工1焊工普 专业其它工 人员人员合计工工工临电维护施工测量现场看火焊缝探伤起重与运输吊装区142222121222336666538223施工管理合计14535对参加本工程施工人员的要求：（1 ）参与施工的特种作业人员均持证上岗。必要时施工前针
