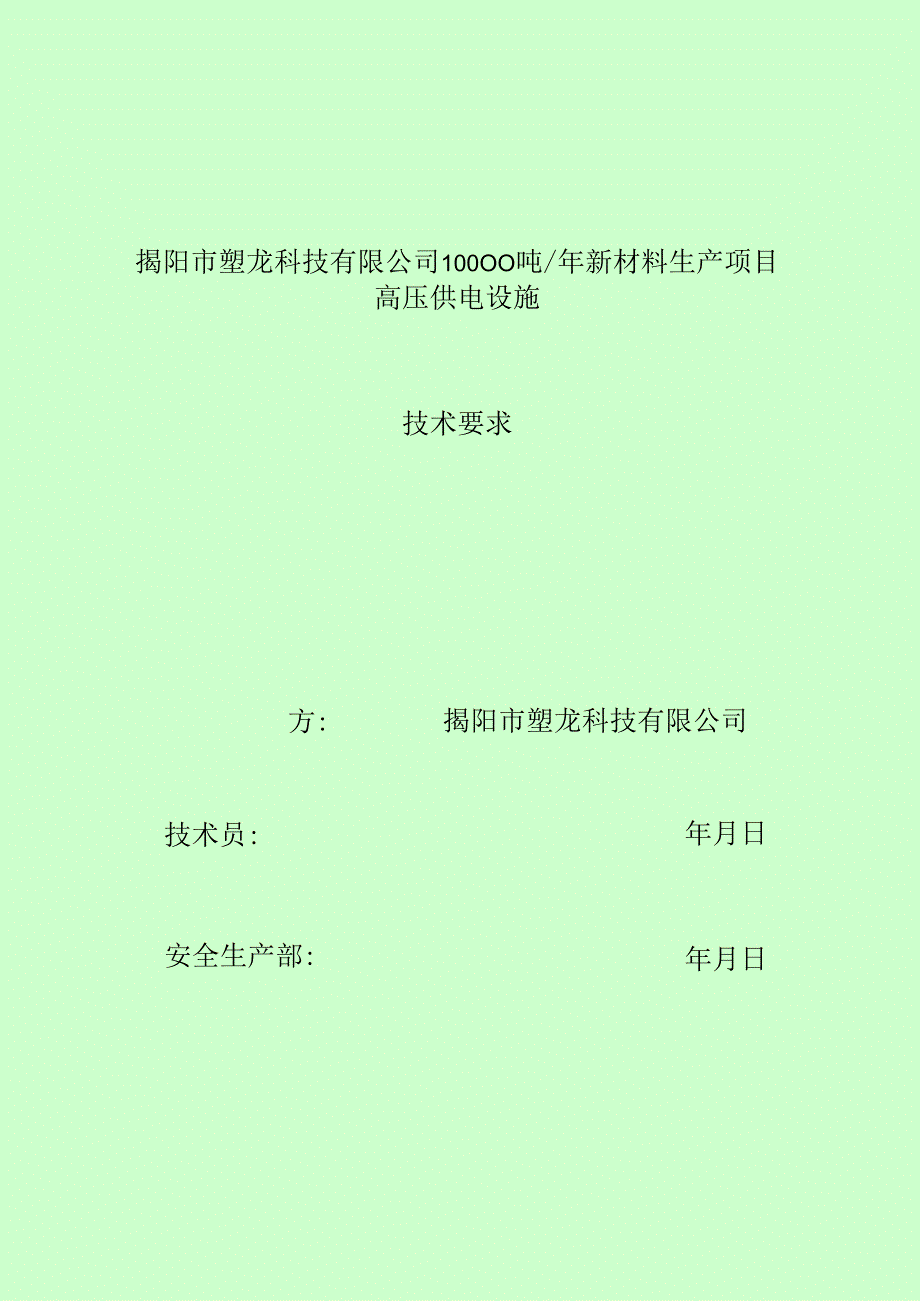

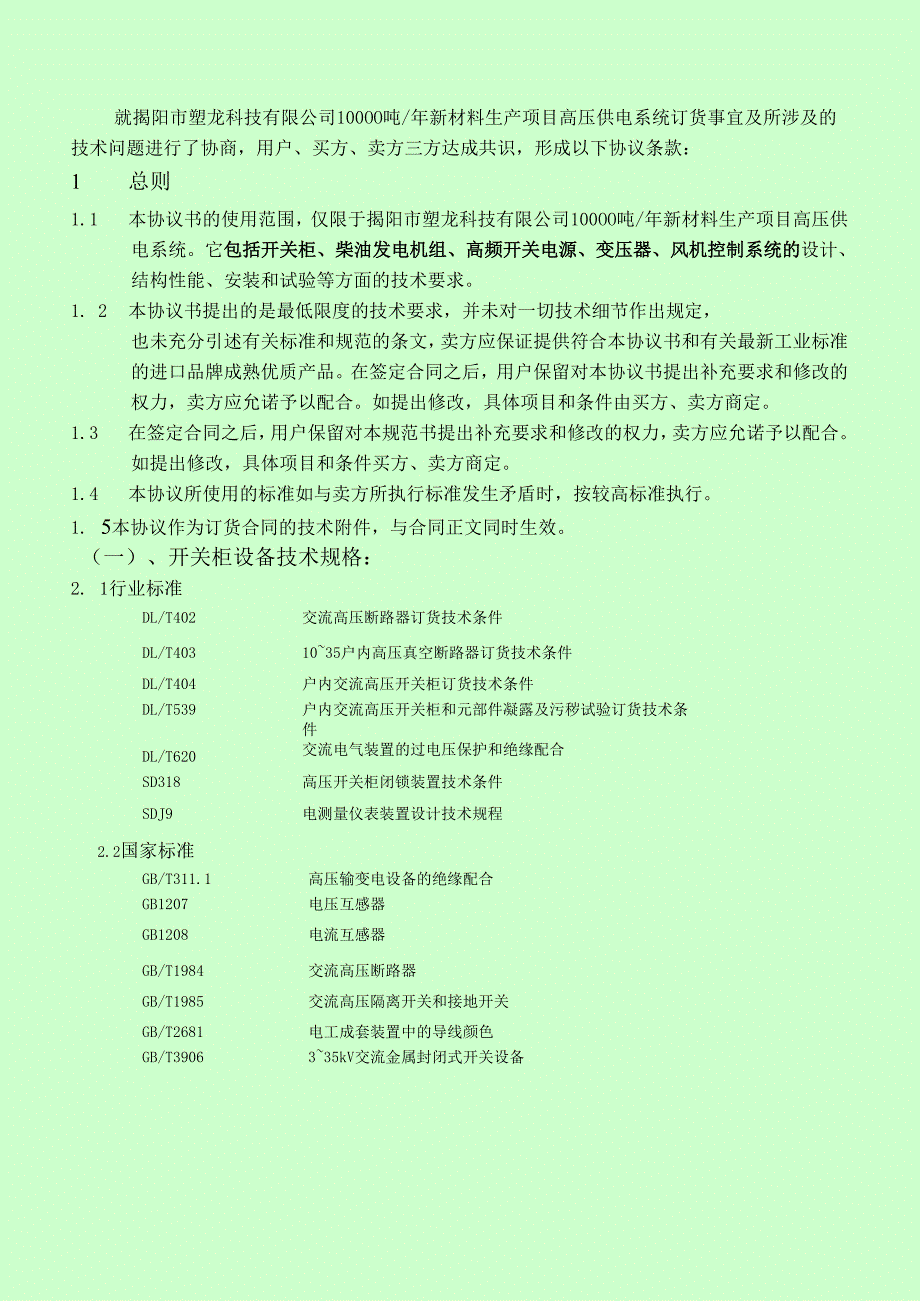

1、揭阳市塑龙科技有限公司100OO吨/年新材料生产项目高压供电设施技术要求方:揭阳市塑龙科技有限公司技术员:安全生产部:年月日年月日就揭阳市塑龙科技有限公司100OO吨/年新材料生产项目高压供电系统订货事宜及所涉及的技术问题进行了协商，用户、买方、卖方三方达成共识，形成以下协议条款：1 总则1.1 本协议书的使用范围，仅限于揭阳市塑龙科技有限公司100OO吨/年新材料生产项目高压供电系统。它包括开关柜、柴油发电机组、高频开关电源、变压器、风机控制系统的设计、结构性能、安装和试验等方面的技术要求。1. 2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条

2、文，卖方应保证提供符合本协议书和有关最新工业标准的进口品牌成熟优质产品。在签定合同之后，用户保留对本协议书提出补充要求和修改的权力，卖方应允诺予以配合。如提出修改，具体项目和条件由买方、卖方商定。1.3 在签定合同之后，用户保留对本规范书提出补充要求和修改的权力，卖方应允诺予以配合。如提出修改，具体项目和条件买方、卖方商定。1.4 本协议所使用的标准如与卖方所执行标准发生矛盾时，按较高标准执行。1. 5本协议作为订货合同的技术附件，与合同正文同时生效。（一）、开关柜设备技术规格：2. 1行业标准DL/T402交流高压断路器订货技术条件DL/T4031035户内高压真空断路器订货技术条件DL/T

3、404户内交流高压开关柜订货技术条件DL/T539户内交流高压开关柜和元部件凝露及污秽试验订货技术条DL/T620件交流电气装置的过电压保护和绝缘配合SD318高压开关柜闭锁装置技术条件SDJ9电测量仪表装置设计技术规程2.2国家标准GB/T311.1高压输变电设备的绝缘配合GB1207电压互感器GB1208电流互感器GB/T1984交流高压断路器GB/T1985交流高压隔离开关和接地开关GB/T2681电工成套装置中的导线颜色GB/T3906335kV交流金属封闭式开关设备GB/T7676.1-9GB/T11022直接作用模拟指示电测量仪表及其附件第1部分-第9部分GB/T11032交流无间

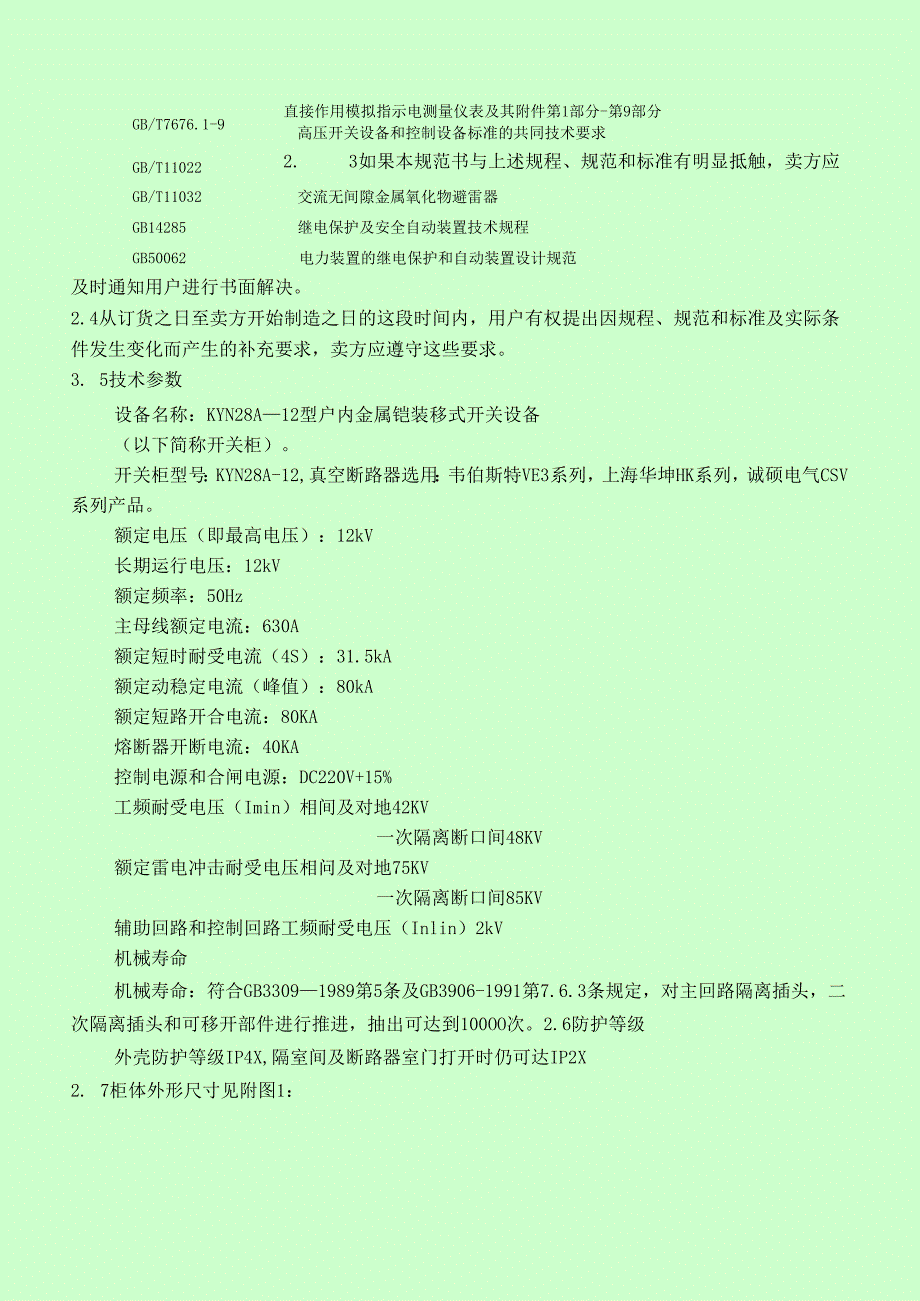

4、隙金属氧化物避雷器GB14285继电保护及安全自动装置技术规程GB50062电力装置的继电保护和自动装置设计规范高压开关设备和控制设备标准的共同技术要求2. 3如果本规范书与上述规程、规范和标准有明显抵触，卖方应及时通知用户进行书面解决。2.4从订货之日至卖方开始制造之日的这段时间内，用户有权提出因规程、规范和标准及实际条件发生变化而产生的补充要求，卖方应遵守这些要求。3. 5技术参数设备名称：KYN28A12型户内金属铠装移式开关设备（以下简称开关柜）。开关柜型号：KYN28A-12,真空断路器选用：韦伯斯特VE3系列，上海华坤HK系列，诚硕电气CSV系列产品。额定电压（即最高电压）：12k

5、V长期运行电压：12kV额定频率：50Hz主母线额定电流：630A额定短时耐受电流（4S）：31.5kA额定动稳定电流（峰值）：80kA额定短路开合电流：80KA熔断器开断电流：40KA控制电源和合闸电源：DC220V+15%工频耐受电压（Imin）相间及对地42KV一次隔离断口间48KV额定雷电冲击耐受电压相问及对地75KV一次隔离断口间85KV辅助回路和控制回路工频耐受电压（Inlin）2kV机械寿命机械寿命：符合GB33091989第5条及GB3906-1991第7.6.3条规定，对主回路隔离插头，二次隔离插头和可移开部件进行推进，抽出可达到100OO次。2.6防护等级外壳防护等级IP4

6、X,隔室间及断路器室门打开时仍可达IP2X2. 7柜体外形尺寸见附图1：图1KYN28A12型柜体外形尺寸示意图表1安装要求的尺寸及柜体重量柜内设备型式移开式移开式移开式柜深Cmm150015001500柜宽bmm6508001000距墙距离mm80010001200走廊宽度*mm100011001200安装通道（室内通道要求）mm100010001200宽度mm150015001500长度（深）门框要求mm80010001200宽度mm230023002300高度重量（近似值）kg8008501200地坪承重kgm21000100010003、开关柜的技术要求3. 1外壳及其它开关设备的外壳

7、是选用进口敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、极强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉钾螺母和高强度的螺栓联接而成。这样使得加工生产周期缩短、零部件通用性强，占地面积少，便于组织生产。柜体的安装维护可在正面进行，也可在背面进行，开关柜不仅可安装成面对面或背对背双排排列，而且可根据具体项目要求靠墙安装，节省占地面积。4. 2手车手车骨架也采用薄钢板经CNC机床加工后组装而成，手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手

8、车、计量手车、隔离手车，各类手车按模数、积木式变化，同规格手车可以百分之百自由互换，手车在柜体内有断开位置/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，且必须按联锁防误操作程序进行操作。各种手车均采用蜗轮、蜗杆摇动推进、退出，其操作轻便、灵活，适合于各种值班人员操作，当手车需要移开柜体时，可用其配套的专用转运车，就可以方便移出，进行各种检查，维护；因采用中置式，整个手车体积小，检查、维护都极方便。断路器手车上装有真空断路器及其它辅助设备，当手车用转运车移入柜体断路器室时，便能可靠锁定在断开位置/试验位置；而且柜体位置显示灯便显示其所在的位置，而且只有完全锁定后，才能摇动推进机

9、构，将手车推向工作位置，手进入工作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置，手车的机械联锁能可靠保证手车只有在工作位置或试验位置时断路器才能进行合闸；而且手车只有在分闸状态，断路器才能移动。5. 3隔室开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室、各隔室间防护等级都达到IP2X；除继电器室外，其它三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室位置大大增加，因此设备可接多路电缆。3.3.1断路器隔室隔离两侧安装了轨道，供手车在柜内由隔离位置/试验位置移动滑行至工作位置，静触头盒的隔板（活门）安装在手车室的后壁，当手车从断开位置/试

10、验位置移动到工作位置过程中，上、下静触头盒上的活门与手车联动，同时自动打开；当反方向移动时活门则自动闭合，直至手车退至一定位置而完全覆盖住静触头盒，形成有效隔离，同时由于上、下活门不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体，在断路器室门关闭时，手车同样能被操作，通过上门观察窗，可以观察隔室内手车所处位置、合、分闸显示、储能状况。3.3.2母线隔室主母线是采取分段联接后相互贯穿，通过母线套管、分支母线和静触头盒固定，主母线和联络母线为矩形截面的铜排，用于大电流负荷时可采用双母线联接。支母线通过螺栓联接于静触头盒和主母线，不需要其它支撑。对于特殊需要，母线可用热缩套和联

11、接螺栓绝缘套及端帽覆盖。相邻柜母线用套管固定。这样联接母线间所保留的空气缓冲，在如果出现内部故障电弧时，能防止其贯穿熔化，套管能有效把事故限制在隔室内而不向其它邻柜蔓延。3.3.3电缆隔室开关设备采用中置式，因而电缆室空间较大，电流互感器、接地开关装在隔室后壁上，避雷器安装于隔室后下部。将手车和可抽出式水平隔板移开后，施工人员就能从正面进入柜内安装和维护。电缆室内的电缆连接导体，每相可并3根单芯电缆。必要时每相可并接6根单芯电缆。联接电缆的柜底配制开缝的可卸式非金属封板或不导磁金属封板，确保了施工方便。3.3.4继电器仪表室继电器仪表室内可安装继电保护元件、仪表、带电显示器，以及特殊要求的二次

12、设备。控制线路敷设在足够空间的线槽内，并有金属盖板，可使二次线与高压室隔离。其左侧线槽是为控制小线的引进和引出预留的，开关柜自身内部的小线敷设在右侧。在继电器仪表室的顶板上还留有便于施工的小母线穿越孔。接线时，仪表室顶盖板可供翻转，便于小母线的安装。3.4防止误操作联锁装置开关设备内装有安全可靠的联锁装置，完全满足五防的要求。a）仪表室门上装有提示性的按钮或者KK型转换开关，以防止误合、误分断路器。b）断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。C）仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅当

13、断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。这样实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。d）接地开关处于分闸位置时，下门及后门都无法打开，防止了误入带电间隔。e）断路器手车确实在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。f）断路器手车在工作位置时，二次插头被锁定不能拔除。g）各柜体可装电气联锁。本开关设备还可以在接地开关操作机构上加装电磁铁锁定装置以提高可靠性，其订货按客户的需求选择。3.5泄压装置在断路器手车室，母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部

14、气压升高，装设在门上的特殊密封圈把柜前面封闭起来，顶部装备的泄压金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。3.6二次插头与手车的位置联锁开关设备上的二次线与断路器手车的二次线的联络是通过手动二次插头来实现的。二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联，二次静触头座装设在开关柜手车室的右上方，断路器手车只有在试验/断开位置时，才能插上和解除二次插，断路器手车处于工作位置时由于机械联锁作用，二次插被锁定，不能被解除，由于断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插未接通之前仅能进行分闸，所以无法使断路器进行合闸。3.7带电显示装置如果用户有所需求时，

15、开关柜内可设有检测一次回路运行的可选择件即带电显示装置。该装置不但可以提示高压回路带电状况，而且还可以与电磁锁配合，实现强制闭锁开关手柄。达到防止带电关合接地开关、防止误入带电间隔，从而提高开关柜的防误性能。3.8防止凝露和腐蚀为了防止在高温度或温度变化较大的气候环境中产生凝露带来之危险。在断路器室和电缆室内可分别装设加热器，以便在上述环境之中使用和防止腐蚀发生。3.9接地装置在电缆室内单独设立有4X4OnIm2的接地铜排，此排能贯穿相邻各柜，并与柜体良好接触。此接地铜排供直接接地之元器件使用。同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体时的

16、人身安全。3.10母排3.10.1设计符合IEC694标准，柜内所有主母排为铜材（纯度99.9%）,外加套管加强绝缘措施，符合高压开关柜的操作额定电压、电流值，并能承受在短路电流条件下力的冲击。3.10.2母排材料选择时按IEC431标准；3.10.3母排出厂前已预先钻孔；3.10.4母排安装方便，灵活且十分牢固。主母线搭接及其紧固件的选用符合GBJ149-90中第2.2.12.2.9；3.10.5母排的相色、排列顺序符合IEC298标准；3.10.6开关柜接地母排规格为4X40平方毫米，出厂前预先钻孔。能承受柜体3S额定短路电流而不超过规定温度。3.10.7合闸、控制、信号小母线布置在每台高

17、压开关柜上部独立的小室内，且以母联柜为界，小母线能分段贯通。3.11辅助导线3.11.1导线截面规格：电流回路为22.5平方毫米；控制回路为三1.5平方毫米。3.11.2材料：多股铜芯塑料导线；二次回路电线承受工频耐压（Imin,有效值）：2000V；3.11.3连接方式：端子排固定；3.11.4端子排数量满足线路要求，预留足够备用，备有连接片。3.11.5端子排组与继电器同位于继电器室，便于接线。4、安全与维护开关柜在设计中采取措施，保证运行人员和设备自身安全，并使用户维护方便。4.1安全操作4.L1为了保证开关柜和手车正确操作的程序性，开关柜设置有可靠的机械、电气联锁机构，符合“五防”功能

18、的要求。4.1.2另外，手车在工作位置，二次插头被锁定不能拔除。所有开关柜均采用铜质的接地排并联成一体。4.1.3断路器可以与手车分离，开断时母排和馈电回路之间保证隔离。为了防止操作人员接近带电的固定触头，固设置了安全防护板，该防护板能掩盖母排及馈电侧的三相固定触点，锁扣装置将防护板闭锁。由于用金属隔板将手车封闭，即使断路器室门打开，其间隙仍可达到IP2X的防护等级。试验、运行操作均只能在闭门时进行。4.2运行人员的安全4.2.1KYN28-12型开关柜面板关闭时也能进行所有设备的操作。4.2.2开关柜柜体及所有金属隔板接地，柜内设置接地导体，接地连续性好。4.2.3外壳的防护等级达IP4X,

19、可有效防止人体和外界固体接近带电部分和触及运动部分，保护人身安全和设备可靠运行。4. 2.4压力释放通道和压力释放门，可避免高压气体危及人身安全和防止事故扩大。5. 3维护如下特征使用户对设备少维护：灭弧室为陶瓷外壳； 电弧电量低，动、静触头磨损度小； 弹簧操作机构仅需少量维护； 采用标准元器件，而且备有现货，满足用户需要。5、供货范围1.1 供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范书的要求。5. 2开关设备供货范围序号名称规格型号单位数量备注1中压开关柜KYN28A-12台1进线2中压开关柜KYN28A-12台1计量3中压开关柜KYN2

20、8A-12台1变压器4中压开关柜KYN28A-12台1备用主要元器件参数及生产厂家序号名称规格型号制造商1真空断路器韦伯斯特VE3系歹U，上海华坤HK系列，诚硕电气CSV系列产品1、韦伯斯特2、上海华坤3、诚硕电气2电流互感器按图纸配置大连一互、大连二互3电压互感器按图纸配置大连一互、大连二互4过电压保护器/避雷器按图纸配置安徽天庆、山东凯纳5智能操显装置斯菲尔SKG301珠海一多EDX,常州合众HZ-P5011、江苏斯菲尔，2、珠海一多，3、常州合众6综合保护装置斯菲尔SDP5100/1、江苏斯菲尔，2、南瑞继保，南瑞继保PCS9611/北京四方CSD2U3、北京四方7仪表精度0.2级：斯菲

21、尔PD194E-9CSY爱博精电Acuvim3。台达电气DPM-C530E1、江苏斯菲尔，2、北京爱博精电3、台达电气8红外测温系统大立科技DMlO/烟台艾瑞T600浙江大立科技，烟台艾瑞9电度表1、精度0.2级：DSSD1945-2D,2、威胜DSSD331-9D3、常州合众DSSD300EL江苏斯菲尔、威胜、常州合众6、工厂检验、试验及现场验收6. 1结构检查6.1.1产品的零件、部件其尺寸形状、表面涂覆等均应符合设计要求。6.1.2产品的一、二次接线方案其接线正确，工艺美观，柜内的元件应符合各自的标准和技术条件。6.2机械特性和机械操作试验柜内开关、手车操作可靠、灵活。联锁装置符合设计要

22、求。6.3工频耐受电压试验主回路Imin工频耐压试验电压对地、相间为42KV一次隔离断口48KV辅助同路（一次同路）Imin工频耐压试验电压为2KV6. 4主回路电阻测试对装有不同的额定电流值的断路器柜进行主回路电阻测量，所测得的电阻值不应超过表1所列数值。表1额定电流（八）63012501600-200025003150主回路电阻（UQ）200150908065断路器电阻（UQ）50453525257. 5辅助电气装置试验对辅助回路（二次同路）进行送电操作试验，各控制保护装置均动作可靠正确，符合电气图纸要求。7、包装运输7. 1高压开关柜的包装符合GB/T13384-1992机电产品包装通用

23、技术条件的要求，并按规定进行必要标志。其包装能防止受潮、震动、倾倒和机械损伤；能承受运输及装卸中的冲击。7. 2供方送货到现场，由于包装、运输所造成的设备损坏由供方负责。7. 3装箱时随机的资料：7. 3.1装箱清单7. 3.2使用说明书7. 3.3主电路方案图、辅助电路原理图、接线图7. 3.4主要元器件说明书合格证书7. 3.5产品合格证明书8. 3.6备品备件、随机、专用工具清单8、售后服务9. 1合同生效日起，积极配合设计、协助设备安装、协助调试直至总体验收、运行保修等方面进行全过程的跟踪服务。10. 2根据用户的施工进度，提供技术资料。9、质量保证11. 1供方保证交付的设备，符合国

24、家安全规定，证件齐全，采用先进的设备和工艺制造，质量稳定可靠。9.2供方保证在合同规定的质保期（一年）内对所供设备的正常运行负全面责任，只要不是人为故障造成损坏，供方免费修理或更换。9.3质保期内，若出现产品质量与国家规定不符合或证明货物存在重大缺陷，需方有权根据有关部门出具的检验书向供方提出索赔。（二）、柴油发电机组技术规格：2.1本柴油发电机组是作为特别重要负荷的应急电源，应满足的运行方式为：正常情况下，柴油发电机组应始终处于准备起动状态，在15秒钟内具备带100%负荷的能力。机组与电力系统间应有防止并列运行的联锁装置；机组无故障运行时间间隔不少于100O小时。2.2在规定环境条件下，当采

25、用符合要求的燃油时，柴油发电机组能提供本规格要求的额定功率，每运转12小时有1小时10%的超载能力。2.3在任何负荷的稳定条件下，维持电压在0.5%,频率在0.25%额定值偏差范围内。2.4在空载到带负荷的暂态条件下，电压不低于80%,频率应不低于90%。柴油机和发电机安装在同一基础上，底盘应带有内置式消振装置能吸收机组的震动。2.5柴油机应采用高速废气涡轮增压型、四冲程、闭式循环水冷却方式，柴油机应能快速起动和达到额定转速迅速带满负荷，柴油机采用直流电动机起动。2. 6柴油机允许使用的燃油为：0#轻柴油，润滑油为CD级。2.7闭式循环冷却水系统包括循环水泵，散热器，散热器支架，鼓风式风O2.

26、8润滑系统包括润滑油冷却器，全流动润滑油过滤器，油位高度标尺。2. 9同步发电机为水平卧式，防滴密封外壳和密封套筒轴承。2.10定子、转子绝缘采用H级，发电机应能承受125。C温升条件下连续运行，而不影响机组保证寿命。2.11发电机是三相四线、380V、50Hz、Y型接线、4极、单轴承永磁无刷自励系统、AVR自动电压调节器、旋转无刷，发电机可以承受10秒内300%短路电流。2.12机组的起动方式采用直流电动机起动，起动设备包括起动电动机，蓄电池，充电器等，电池的容量应满足柴油发电机组起动要求及在蓄电池充满电后，断开充电电源后能连续起动柴油发电机组5次。2. 13排气系统应包括高效工业型废气消音

27、器，挠性连管。2.14 燃气系统是采用先进的喷油控制燃油系统，满足环保要求。2.15 每台发电机组应提供一套控制盘以满足机组起动，监视，调节和停机的所有要求.控制盘应正面操作，外壳封闭.控制盘包括紧急停机按钮。3、系统配置：3.1空气系统涡轮增压器，中冷器，空气滤清器，保护指示器等3.2启动系统电马达启动，蓄电池，蓄电池充电器3.3排气系统高效工业消音器，绕性软连接管3.4冷却系统循环水泵，散热器，散热器支架，鼓风式风扇3.5燃油系统高压喷油泵，手油泵，输油泵，进同油输油软管线等3.6控制系统配备电子仪表显示系统，各主要参数显示3.7润滑系统润滑油冷却器，全流动润滑油过滤器，油位高度标尺3.8

28、减振方式内置式减震装置3.9 交流发电机发电机是三相四线、400230V50Hz、Y型接线、4极、AVR自动电压调节器、旋转无刷，发电机可以承受10秒内300%短路电流3.10 保护系统高水温、低油压、超速自动报警停车等4、售后及技术服务4.1在您选择使用淮柴柴油发电机组的同时，您也就得到了由我们提供的最佳售后服务，以及纯正的零配件供应。4.2我公司将严格遵守公司服务保证书中涉及到的内容、方案、承诺，向您提供完善的技术支援和柴油发电机组应用。4.3我们可为用户提供预防性保养方案，以减少您停机时间所付出的昂贵代价。我们可在短时间内确定不常用或急用零配件的库存，并可及时订货、供货，以便在您最需要的

29、时候可确保您需要的零配件到位。4.4技术服务体系4.4. 1第一级服务机构：各地代理商/经销商工程技术服务部门4.4.2第二级服务机构：公司售后服务部5服务方式5.1售前技术支持积极协助业主、设计单位完成机组的选配、机房的设计、机组的安装的前期设计工作，与业主保持密切沟通、技术交流，深入现场，耐心、及时准确提供各种能力所能及的技术支持，提供合理化意见和建议，做业主的参谋。5.2 保修期内5.3 .1保修期内机组发生任何异常性故障，我方承诺免费为用户提供维修服务（非用户使用人员操作不当引起的故障），24小时内到达现场处理（或根据现实交通状况），向客户提供义务保修服务；5. 2.2备注：（1）质保

30、期为设备自验收合格之日起一年。保修期限的定义：实际使用一年或100O小时（以上条件以先到为准），或按合同相关条款的规定，一切因厂方组装疏忽或设计及原材料选用不当等原因而致的零部件损坏或机组其它故障，均可由供货方负责保修。(2)柴油发电机组易损件、日常使用配件、人为操作错误、疏忽保养等，均不在此保修范围内。5.2.3保修期外所有零配件均以成本价提供，提供人员及时到客户现场或客户指定地点，并可保证机组修复，至可正常使用。质量保证期外我司承诺对用户进行终身跟踪服务。5.3服务内容5.3.1我们服务的用户是使用淮柴柴油发电机组的最终用户。5.3.2当您开始想要购置发电设备或您在使用发电机组时，我们均提

31、供系统和广泛技术服务，为符合您技术规格的发电机组提供免费咨询。5.3.3从订货之日起对您所购置的发电机组进行帮助检查、定位，以确保您的发电机组在最短的时间里投入正常运转。5. 3.4免费为您培训技术人员。5.3. 5提供预防性维护和维修，使您的运行费用得以控制。5.4. 6提供大量的备件和配件，且维修工程师随时可为您提供技术援助。5.5. 7提供免费的机房设计、配电设计，以及柴油发电机组的应用规范。5.4服务承诺5. 4.1交机调试自售后服务部收到用户的开机申请单算起，2小时内派出技术服务人员，24小时内抵达用户指定交机地点，按照交机调试程序进行交机调试。6. 4.2故障维修在收到用户维修通知

32、时，该通知应是传真函件。售后服务部将在2小时内派出工程技术人员，24小时内抵达所要维修设备的地点(边远地区48小时应到达)。售后服务部将建立用户的技术档案，定期或不定期地咨询、了解用户设备的使用状况，以便使您的柴油发电机组处在良好的备用状态。每年定期或不定期的拜访使用淮柴柴油发电机组的用户，记录用户对我们售后服务部的意见以及良好的建议。7. 5产品质量及检验标准淮柴发电机组另外还引用以下规范和标准：GB/T2819-1995移动电站通用技术条件GB/T15548-1995往复式内燃机驱动的三相同步发电机通用技术条件GB/T2820.1-1997往复式内燃机驱动的三相同步发电机组第1部分：用途、

33、定额和性能GB/T2820.3-1997往复式内燃机驱动三相同步发电机组第3部分：发电机组用交流发电机GB/T2820.5-1997往复式内燃机驱动的三相同步发电机组第5部分：发电机组GB/T2820.6-1997往复式内燃机驱动的三相同步发电机组第6部分：试验方法GB4712-90自动化柴油发电机分级要求GB12786-91自动化柴油发电机组通用技术标准ISO8528-1往复式内燃机驱动交流发电机GB/T1029-1993三相同步电机试验方法GB/T1993-1993旋转电机冷却方法GB/T7409.1-1997同步电机励磁系统定义GB/T7409.2-1997同步电机励磁系统电力系统研究用

34、模型GB10068.1-1998旋转电机振动测定方法及限值振动测定方法GB10068.2-1998旋转电机振动测定方法及限值振动限值GB10069.1-1988旋转电机噪声测定方法及限值噪声工程测定方法GB10069.1-1988旋转电机噪声测定方法及限值噪声简易测定方法GB10069.1-1988旋转电机噪声测定方法及限值噪声限值1、柴油发电机组机组型号：HC-Z330制造厂：淮柴动力机组原产地：中国机组尺寸（mm）：3130*1380*1800机组重量（kg）：2750启动方式：电启动蓄电池额定容量（AH）：120AH2个主用功率（kWKVA）：300/375备用功率（kWKVA）：330

35、/412.5额定电流（八）：540断路器额定容量（八）：630额定电压（V）：400/230V额定频率（HZ）：50稳态电压调整率：0.5%稳态频率调整率：0.5%瞬态电压调整率：15%瞬态频率调整率：5%电压波动率：0.5%频率波动率：0.5%电压稳定时间：3S频率稳定时间：3S接线方式：3相4线起动成功率：100%海拔高度：100OM海拔功率衰减：每上升500M,100OM300OM修正4%,300OM以上6%相对湿度：90%环境温度：40oC噪音：空旷处7米W102db2、柴油机柴油机型号：HC-330G3制造厂：淮柴动力（江苏）柴油机原产地：中国扬州主用功率（kWKVA）：330/41

36、2.5备用功率（kWKVA）：363/453.75缸径（mm）行程（mm）：135*165转速（rmin）：1500气缸数量：6缸气缸排列方式：直列排量（L）：14.16排气温度（）：485冷却方式：全封闭式水循环强制风冷冷却水容量（L）：92冷却水介质：软水、防冻液冷却水泵流量（Lmin）：22冷却水泵压力（bar）:1.25允许冷却系统压力损失（bar）：0.35双节温器全开温度（）：94/102最高工作温度（）：103机油容量（L）：28机油等级：CD级最低机油压力（bar）3正常运行机油温度（）KWhKWArh语言类型：支持16国家语言保护功能：低油压、超速、高水温、过电流等各项异常情

37、况报警、跳闸、保护停机、紧急停车6321+发电机智能控制器特点：6321+发电机智能控制器，用高性能的计算机芯片，可修改发电机的控制程序和保护参数，它集测量、控制、保护、三遥等众多功能为一体，完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。控制器测量显示发电机输出的所有电参数，及发动机的转速、油压、水温、直流电源电压和运行时间等。电压和电流采用真有效值测量，确保数据更准确。中英文菜单选择，大屏幕LCD显示。控制器面板上的按键用于选择控制模式、启动运行程序、数据显示和运行保护参数的修改。LED指示灯用于指示控制器的运行模式和发电机组的运行状态，LCD显示各测量参数和状态。可选配

38、RS485或RS232通讯口，实现远程监控，或与PC通讯，完全实现遥信、遥测、遥控功能，并可读出和设置控制器的运行参数。控制器由铝合金面板和喷粉的钢外壳紧密组合而成。控制器的所有连线都通过针式带锁的端子连接，令设备的连线、移动、维修、更换非常容易和方便。控制继电器输出保护说明：1）油门控制输出11）低电压报警/故障停机2）起动控制输出12）超电流报警/故障停机3）直流充电器励磁输出13）低速报警/故障停机4）怠速控制输出14）超速报警/故障停机5）发电机组正常运行15）低油压报警/故障停机6）发电机组警告16）高水温报警/故障停机7）发电机组故障17）启动失败故障8）故障报警和故障停机：18）

39、急停9）充电失败报警19）停机失败故障10）高电压报警/故障停机20）备用报警/故障停机5、附属件柴油机冷却水箱材质：散热片柴油机冷却水箱散热片间距：0.8CM主输出断路器：中国正泰继电器：欧姆龙熔断器：ABB按钮：中国正泰指示灯：中国正泰转换开关：中国正泰浮充电器：扬州孚创电线：江苏江扬油箱材质：2MM优质冷轧钢板油箱形状：方柱形油箱接口：进油口、回油口、加油口、排污口油箱阀门：铜球阀油箱液位指示：透明软管显示油箱支撑脚高度：30CM油管长度：5米油管卡箍：4个蓄电池：骆驼牌蓄电池形式：免维护型蓄电池导线：20平方MM连接底盘材质：工字钢或槽钢底盘强度：通过500KG扭力试验底盘老化时间：3

40、0天消音器：蜂窝式双层工业消音器减震垫：碗形或方形橡胶减震垫连接螺丝螺帽：若干柴、机、气滤清器：随机附送原厂件三）、变压器技术规格：序号名称技术要求1型号SCB142额定容量（kVA）6303额定电压值10/0.44使用环境海拔高度：1000米5频率（Hz）506高压分接位置2X2.5%7连接组别Dynl18调压方式无载9冷却方式风冷（含风机）10是否带温控带485接口温控器11雷电冲击/工频耐压10KV:HVLI/AC7535kVLVLIAC-3kV12绝缘耐热等级H级13阻抗电压（）4.014空载电流（）0.715空载损耗（kW）0.9116负载损耗（kW）5.2917噪音（dB）满足国家
