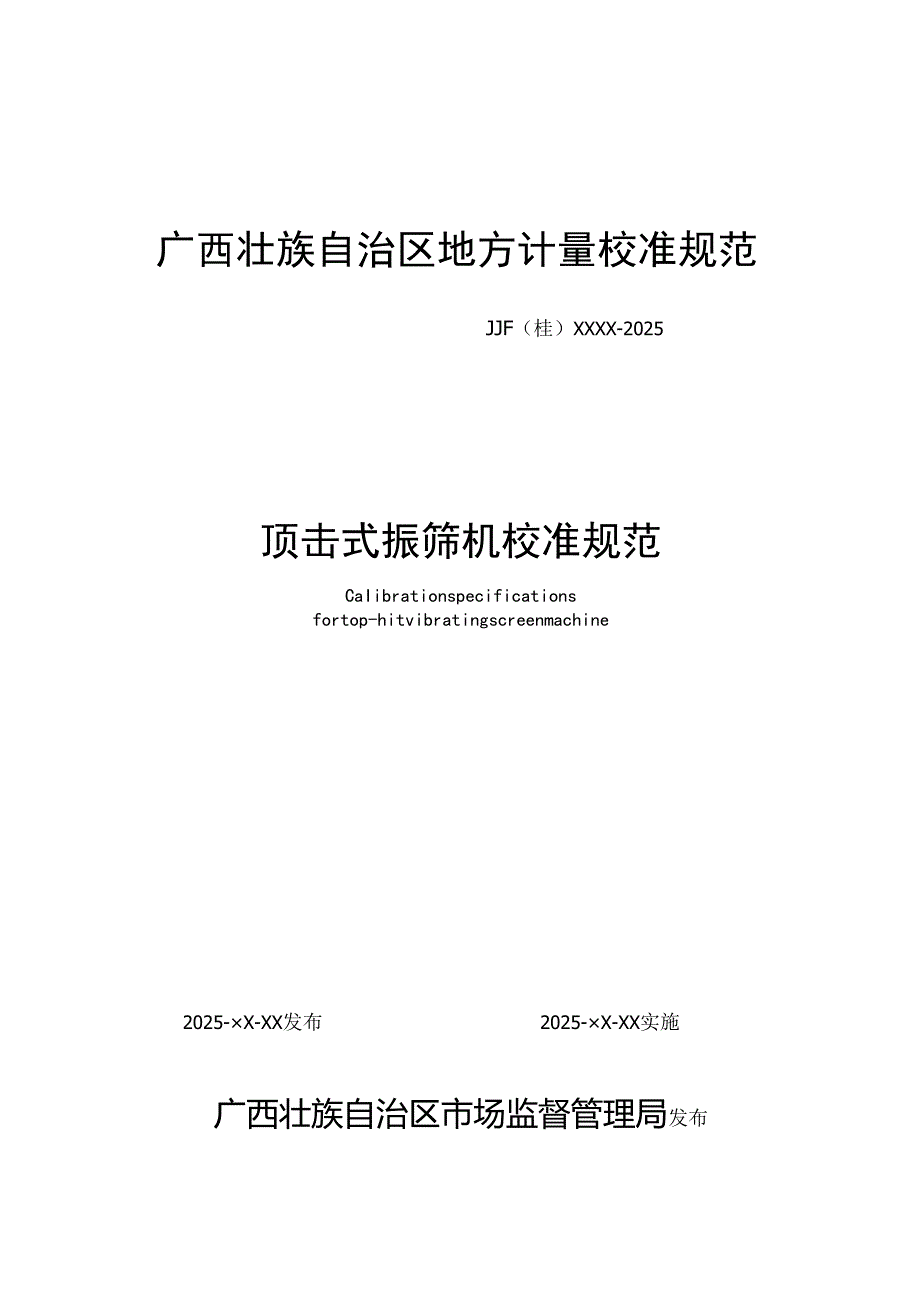

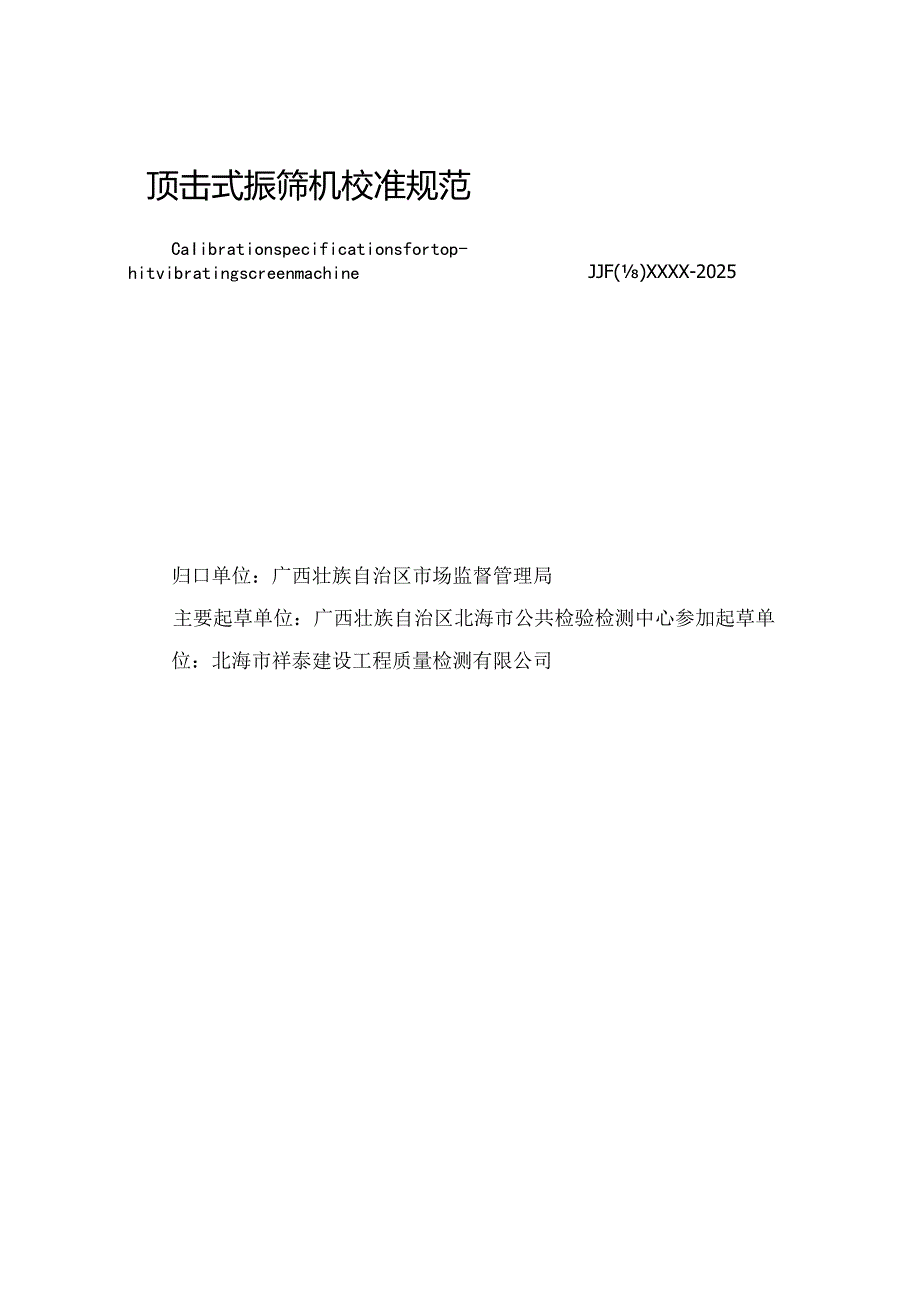

1、广西壮族自治区地方计量校准规范JJF（桂）XXXX-2025顶击式振筛机校准规范CaIibrationspecificationsfortop-hitvibratingscreenmachine2025-X-XX发布2025-X-XX实施广西壮族自治区市场监督管理局发布顶击式振筛机校准规范JJF()XXXX-2025CaIibrationspecificationsfortop-hitvibratingscreenmachine归口单位：广西壮族自治区市场监督管理局主要起草单位：广西壮族自治区北海市公共检验检测中心参加起草单位：北海市祥泰建设工程质量检测有限公司本规范委托广西壮族自治区北海市公
2、共检验检测中心负责解释本规范主要起草人：王若谷（广西壮族自治区北海市公共检验检测中心）莫先怡（广西壮族自治区北海市公共检验检测中心）马毓承（广西壮族自治区北海市公共检验检测中心）符海旭（广西壮族自治区北海市公共检验检测中心）参加起草人冉白春（北海市祥泰建设工程质量检测有限公司）梁辉（北海市祥泰建设工程质量检测有限公司）目录引言II1范围12引用文件13概述16计量器具控制错误!未定义书签。7校准项目和校准方法28校准结果表达复校时间间隔4附录A顶击式振筛机不确定度评定6附录B顶击式振筛机校准记录（推荐）格式8附录C顶击式振筛机校准证书内页格式9引言本规范依据JJF1071-2010国家计量校准
3、规范编写规则、JJF1001-2011通用计量术语及定义、JJF1059.1-2012测量不确定度评定与表示共同构成支撑本规范制定工作的基础性系列规范。本规范为首次发布。顶击式振筛机校准规范1范围本规程适顶击式振筛机的校准。2引用文件GB/T14799土工合成材料有效孔径的测定干筛法凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3概述顶击式振筛机是配合试验筛测定土工布等透水材料孔径大小或进行物料粒度分析的仪器，是由电机、偏心轮、凸轮、时间控制器等机构组合而成，顶击式振筛机基本机构如图1所示。电动机通过传动轴，蜗轮带动摆动架
4、上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面周围摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摇动的同时进行振击。图1顶击式振筛机结构示意图1一时间控制器；2-电机；3一偏心轮；4一凸轮；5-筛框；6-盖板；7-锁扣;8一摆杆；9-振动盘；10底座4计量器具控制4.1 计量特性4.1.1横向摇动频率：(22010)次/min。4. 1.2垂直振动频率：(15010)次/min。4.1. 1.3回转半径：(121)mmo4.1.4振幅最大允许误差：10mm+2mmo
5、4.1.5摇振时间最大允许误差：10s。注：以上各项计量特性指标不是用于合格性判定,仅提供参考。4.2校准条件4.2.1环境条件：校验环境应清洁，周围无明显的振动干扰，无强磁场，无腐蚀性介质，不得有影响校准结果的其他运动物体。校验温度：(040)环境湿度：不大于85%RH4.2.2校准用标准器具及辅助工具：4. 2.2.1转速表测量范围：(100300)r/min；准确度等级：0.5级。5. 2.2.2大量程百分表：测量范围：(030)mm；最大允许误差：0.03mm06. 2.2.3秒表测量范围：(030)min；最大允许误差：1.6s30min07. 2.2.4辅助工具万向磁性表座5.校准
6、项目和校准方法5.1 顶击式振筛机校准项目见表Io表1顶击式振筛机校准项目一览表校准项目标准器具名称横向摇动速率转速表垂直振动速率转速表回转半径大量程百分表振幅误差大量程百分表摇振时间误差秒表5.25. 2.1外观检查顶击式振筛机应有铭牌，标明产品名称、规格型号、出厂编号、制造厂、出厂日期等；顶击式振筛机与基座的连接牢固可靠，运行时无异常碰撞、摩擦现象，仪器上应有运动方向提示标志；仪器外观加工平整，各部件齐全完好，运动部件机构合理，仪器各开关、按键功能正常，操作灵活可靠，电气安全性能安全可靠。5. 2.2横向摇动速率将反光贴贴在顶击式振筛机三支摆杆任意一支处，用转速表对准反光贴，开启顶击式振筛
7、机，待转速表读数稳定后，读取顶击式振筛机横向摇动速率，重复测量三次，取三次平均值作为校准结果。5. 2.3垂直振动速率将反光贴贴在顶击式振筛机振动盘下面顶杆顶部位置，用转速表对准反光贴，开启顶击式振筛机，待转速表读数稳定后，读取顶击式振筛机垂直振动速率。重复测量三次,取三次平均值作为校准结果。8. 2.4回转半径切断电源，手动转动电机传动轴，将振动盘移动至最右侧附近，用磁性表座固定好大量程百分表，将大量程百分表测头自振动盘左侧与振动盘接触并压缩1三至3三位置,大量程百分表测量杆轴线应于振动盘平面平行。继续转动电机扇叶，读取大量程百分表示值最小值rz和示值最大值办重复测量三次，按公式（1）计算回
8、转半径。式中：r-回转半径，mm；q一大量程百分表三次示值最小值的平均值，mm；4一-大量程百分表三次示值最大值的平均值，三o5.2.5振幅误差手动转动电机扇叶，将振动盘移动至最低点附近，用磁性表座固定好大量程百分表,将大量程百分表测头与振动盘接触并压缩在Imm至3mm位置，大量程百分表测量杆轴线应与振动盘平面垂直。继续转动电机扇叶，读取大量程百分表示值最小值4和示值最大值4,重复测量三次，按公式(2)计算振幅。a=2-A式中：A振幅，mm；A-大量程百分表三次示值最小值的平均值，mm；-大量程百分表三次示值最大值的平均值，mm。取振幅标称值与三次测量振幅的平均值之差作为振幅误差。5. 2.6
9、摇振时间误差将时间控制器上时间设定为Imin,启动顶击式振筛机同时按动秒表，记录运行时间，重复测量三次，取设定值与三次测量平均值之差作为摇振时间误差。6校准结果表达6. 1校准记录推荐的校准原始记录的内容格式见附录Ao7. 2校准证书校准证书应包括以下信息：(1)标题：“校准证书”；(2)实验室名称和地址；(3)进行校准的地点(如果与实验室的地址不同)；（4）证书的唯一性标识（如编号），每页及总页数的标识；（5）客户的名称和地址；（6）被校对象的描述和明确标识（7）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象接收日期；（8）如果与校准结果的有效性应用有关时，应对被校样品的
10、抽样程序进行（9）校准所依据的技术规范的标识，包括名称及代号；（10）本次校准所用测量标准的溯源性及有效性说明；（三）校准环境的描述；（12）校准结果及其测量不确定度的说明；（13）对校准规范的偏离的说明（若有）；（14）校准证书或校准报告签发人的签名、职务或等效标识；（15）校准结果仅对被校对象有效的声明；（16）未经实验室书面批准，不得部分复制证书的声明。7复校时间间隔由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此送校单位可根据实际使用情况自主决定复校时间间隔。建议复校时间间隔不超过1年。附录A顶击式振筛机校准结果不确定度评定方法及示例A.1概述A.1
11、1校准对象：顶击式振筛机。A.1.2校准用标准器：转速表。A.1.3校准依据：依据JJF（桂）XXXX-2025顶击式振筛机校准规范。A.1.4校准方法：按照JJF（桂）XXXX-2025顶击式振筛机校准规范规定的校准项目和校准方法，对顶击式振筛机进行校准。A.2顶击式振筛机横向摇动速率测量不确定度评定A.2.1测量模型R=RR一摇摆速率测得值，次min;R一转速表测量横向摇动次数的测量结果算术平均值，次min;A.2.2不确定度传播率式中，灵敏系数：c=R8R=lA.2.3标准不确定度评定A.2.3.1测量重复性引入的标准不确定度分量与采用A类方法评定。用转速表对顶击式振筛机的摆杆进行测量
12、重复测量10次，测得数据见表ALJJF(桂)XXXX-2025表A.1测量数据序号12345678910速率次min238.22237.18237.78238.11237.80238.09237.34238.14238.39237.97S(X)=0.39次min按照本规范要求，在实际校准过程中重复测量3次，以3次测得值的平均值作为校准结果，则u_=0.21次minR3A2.3.2由转速表引入的标准不确定度分量即按照B类不确定度评定方法，0.5级转速表在10测量的算术平均值237.90次min的最大允许误差为：0.5%237.90次min=1.2次/min。服从均匀分布,k=6,其标准不确定为
13、12次Jminur=0.7次minA2.3.3合成标准不确定度计算由于各分量彼此独立不相关，由公式(A.4)可得合成标准不确定度：uc(R)=Jc*;+婷心=.212+0.72=0.73次minA.2.3.4扩展不确定度计算取包含因子女二2,指示器的示值误差扩展不确定度U=左x4(R)=2X0.73=1.5次min同理：垂直振动速率测量结果不确定度：U=I.7次min,k=2回转半径测量结果不确定度：U=0.056mm,k=2振幅测量结果不确定度：t/=0.082mm,k=2摇振时间误差测量结果不确定度：U=03s,k=2顶击式振筛机校准记录格式记录编号：委托单位器具名称温度湿度%RH型号规
14、格校准地点出厂编号校准依据生产厂家生产日期年月日外观检查：标准器名称型号规格出厂编号测量范围准确度等级证书编号有效期至校准项目技术要求校准结果测量不确定度123平均值横向摇动速率(220+10)次min垂直振动速率(150+10)次min回转半径(121)mm次数123回转半径最大值最小值振幅误差(102)mm次数123振幅最大值最小值振幅误差摇振时间误差IOs遥振时间实测值遥振时间平均值123遥振时间误差校准员:核验员校准日期：附录C顶击式振筛机校准证书内页格式序号校准项目校准结果扩展不确定度1横向摇动速率（平均值）2垂直振动速率（平均值）3回转半径4振幅误差5摇振时间误差Zotxxxx(坦)f广西壮族自治区地方计量校准规范顶击式振筛机TJF（桂）XXXX-2025广西壮族自治区市场监督管理局颁布
