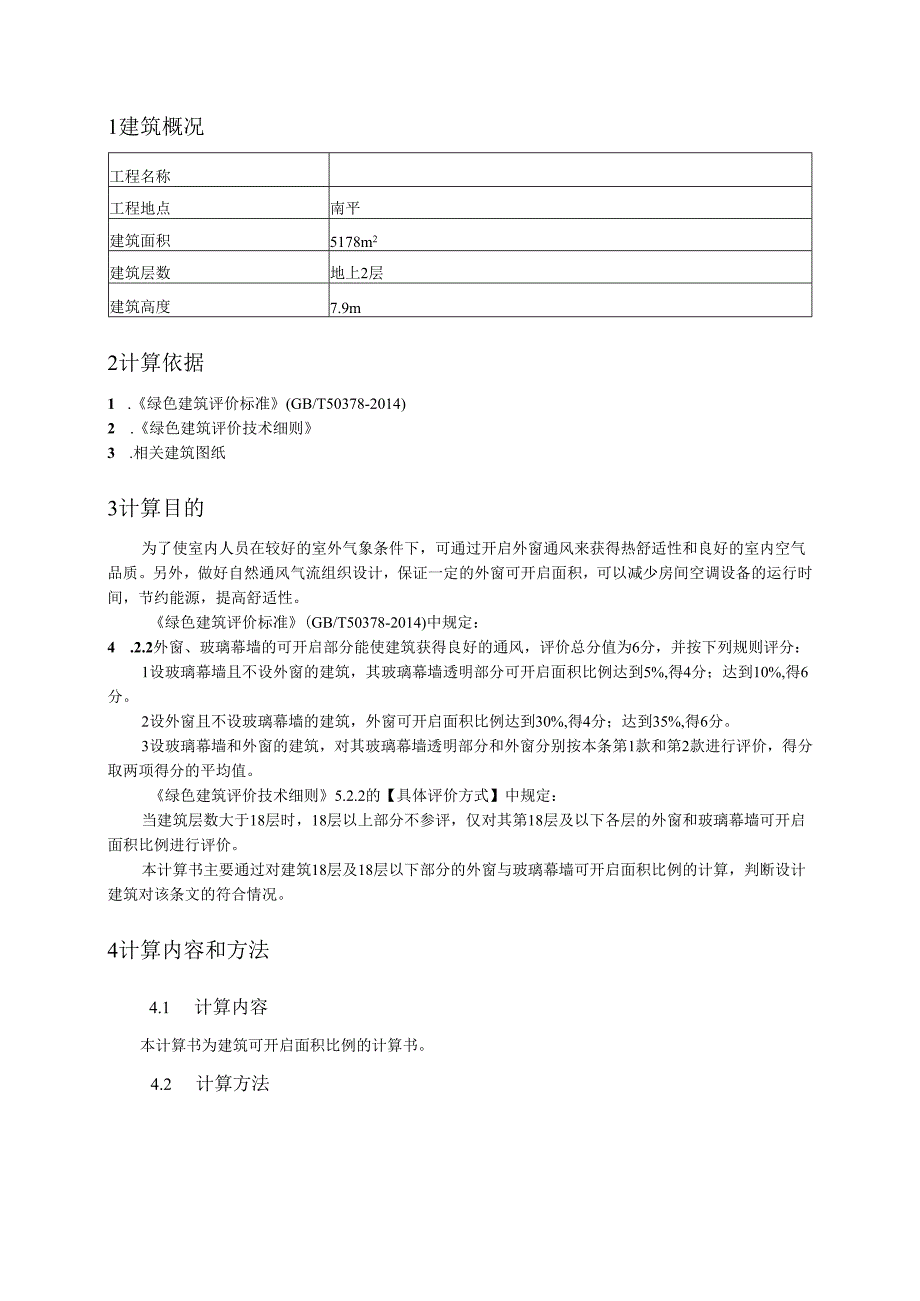

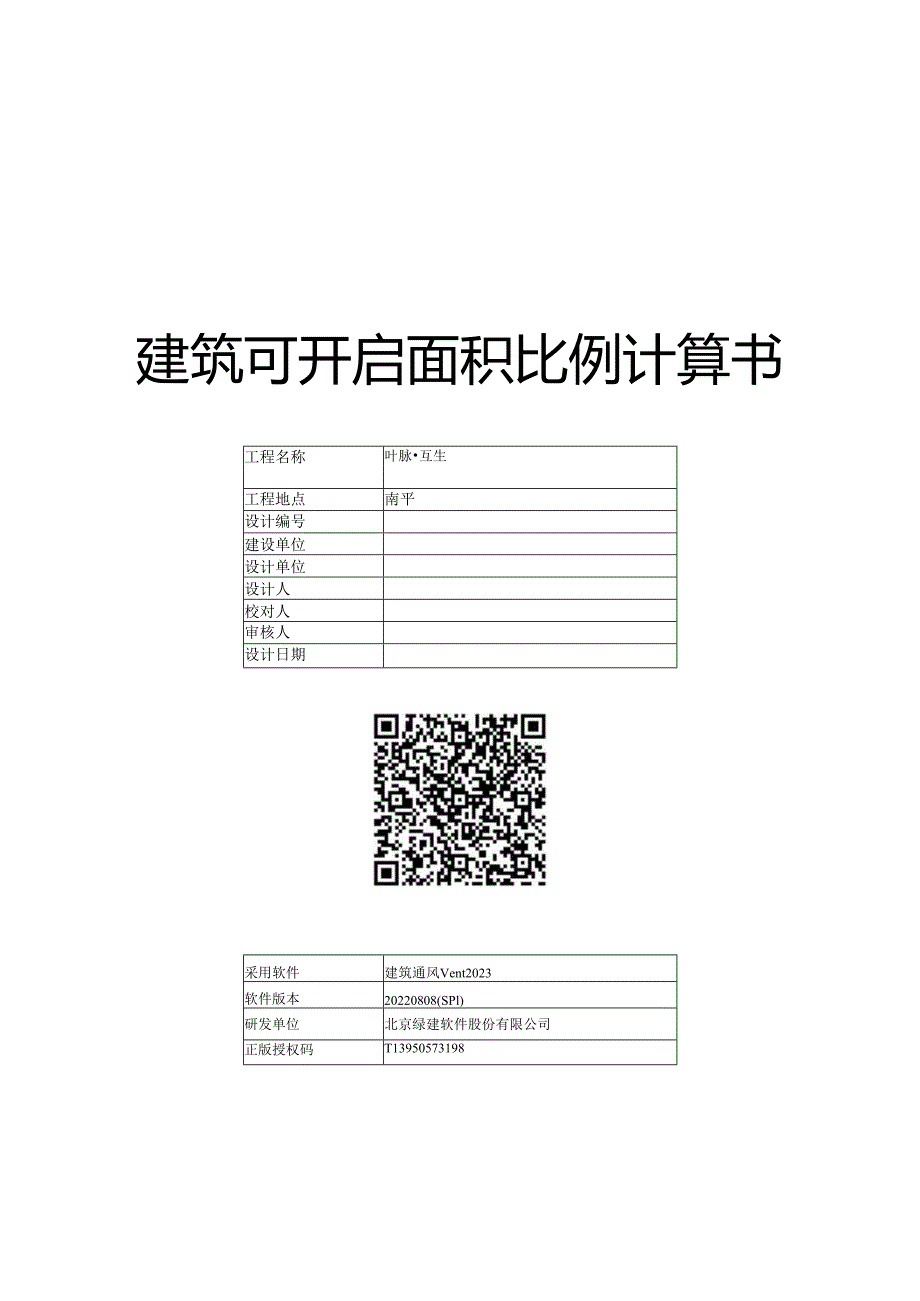

1、建筑可开启面积比例计算书工程名称叶脉互生工程地点南平设计编号建设单位设计单位设计人校对人审核人设计日期采用软件建筑通风Vent2023软件版本20220808(SPl)研发单位北京绿建软件股份有限公司正版授权码T139505731981建筑概况工程名称工程地点南平建筑面积5178m2建筑层数地上2层建筑高度7.9m2计算依据1 .绿色建筑评价标准(GB/T50378-2014)2 .绿色建筑评价技术细则3 .相关建筑图纸3计算目的为了使室内人员在较好的室外气象条件下，可通过开启外窗通风来获得热舒适性和良好的室内空气品质。另外，做好自然通风气流组织设计，保证一定的外窗可开启面积，可以减少房间空调
2、设备的运行时间，节约能源，提高舒适性。绿色建筑评价标准(GB/T50378-2014)中规定：4 .2.2外窗、玻璃幕墙的可开启部分能使建筑获得良好的通风，评价总分值为6分，并按下列规则评分：1设玻璃幕墙且不设外窗的建筑，其玻璃幕墙透明部分可开启面积比例达到5%,得4分；达到10%,得6分。2设外窗且不设玻璃幕墙的建筑，外窗可开启面积比例达到30%,得4分；达到35%,得6分。3设玻璃幕墙和外窗的建筑，对其玻璃幕墙透明部分和外窗分别按本条第1款和第2款进行评价，得分取两项得分的平均值。绿色建筑评价技术细则5.2.2的【具体评价方式】中规定：当建筑层数大于18层时，18层以上部分不参评，仅对其第

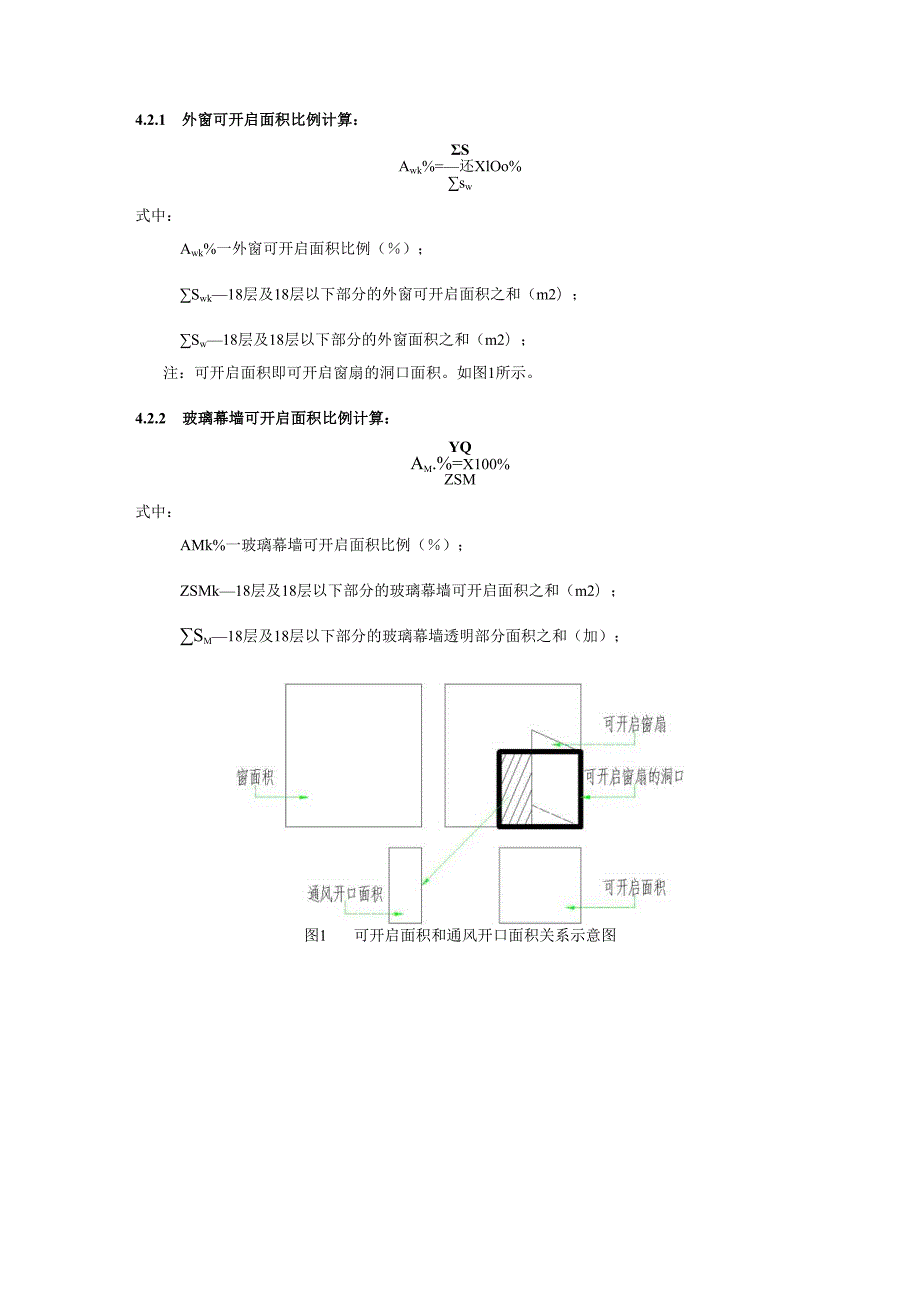

3、18层及以下各层的外窗和玻璃幕墙可开启面积比例进行评价。本计算书主要通过对建筑18层及18层以下部分的外窗与玻璃幕墙可开启面积比例的计算，判断设计建筑对该条文的符合情况。4计算内容和方法4.1 计算内容本计算书为建筑可开启面积比例的计算书。4.2 计算方法4.2.1 外窗可开启面积比例计算：SAwk%=还XlOo%sw式中：Awk%一外窗可开启面积比例（）；Swk18层及18层以下部分的外窗可开启面积之和（m2）；Sw18层及18层以下部分的外窗面积之和（m2）；注：可开启面积即可开启窗扇的洞口面积。如图1所示。4.2.2 玻璃幕墙可开启面积比例计算：YQAm.%=X100%ZSM式中：AMk
4、一玻璃幕墙可开启面积比例（）；ZSMk18层及18层以下部分的玻璃幕墙可开启面积之和（m2）；Sm18层及18层以下部分的玻璃幕墙透明部分面积之和（加）；图1可开启面积和通风开口面积关系示意图5可开启面积比例统计表I-建筑可开启面积比例统计计算表外窗(1) 南向外窗外窗尺寸外窗可开启面积尺寸可开启面积比例()编号类型数量(个)宽度(m)高度(m)面积(世)宽度(m)高度(Hl)数量(个)面积(Itf)C0914推拉窗-向左开、上悬窗80.901.401.262.704.50113.4110640.901.401C1227平开窗-左合页、上悬窗41.202.703.242.704.50115.
5、394751.202.701C1230平开窗-左合页41.203.003.601.203.0013.60100C1509平开窗-左合页21.500.901.351.500.9011.35100C1518平开窗-左合页、上悬窗81.501.802.702.704.50114.855501.501.801C1716平开窗-左合页、上悬窗161.701.602.722.704.50114.875471.701.601C2006平开窗-左合页42.000.601.202.000.6011.20100C2027平开窗-左合页42.002.705.402.002.7015.40100C2115平开窗-左合
6、页42.101.503.152.101.5013.15100C2116平开窗-左合页42.101.603.362.101.6013.36100C2214平开窗-左合页82.201.403.082.201.4013.08100C6009上悬窗26.000.905.402.704.50117.553256.000.901合计一68一一193.14一一17193.14100(2) 北向外窗外窗尺寸外窗可开启面积尺寸可开启面积比例()编号类型数量(个)宽度(m)高度(m)面积(Itf)宽度(m)高度(m)数量(个)面积(Itf)C0914推拉窗-向左开、上悬窗40.901.401.262.704.50
7、113.4110640.901.401C1509平开窗-左合页41.500.901.351.500.9011.35100C1716平开窗-左合页、上悬窗81.701.602.722.704.50114.875471.701.601C2116平开窗-左合页22.101.603.362.101.6013.36100C2214平开窗-左合页162.201.403.082.201.4013.08100C6009上悬窗46.000.905.402.704.50117.553256.000.901合计一38一一109.80一一9109.80100(3)东向外窗外窗尺寸外窗可开启面积尺寸可开启面积比例()编
8、号类型数量(个)宽度(m)高度(m)面积(世)宽度(m)高度(Hl)数量(个)面积(Itf)C0914推拉窗-向左开、上悬窗80.901.401.262.704.50113.4110640.901.401C1227平开窗-左合页、上悬窗21.202.703.242.704.50115.394751.202.701C1230平开窗-左合页21.203.003.601.203.0013.60100C1518平开窗-左合页、上悬窗41.501.802.702.704.50114.855501.501.801C1716平开窗-左合页、上悬窗161.701.602.722.704.50114.87547
9、1.701.601C2006平开窗-左合页22.000.601.202.000.6011.20100C2027平开窗-左合页22.002.705.402.002.7015.40100C2115平开窗-左合页22.101.503.152.101.5013.15100C2116平开窗-左合页42.101.603.362.101.6013.36100C2214平开窗-左合页202.201.403.082.201.4013.08100合计一62一一172.62一一14172.62100(4)西向外窗外窗尺寸外窗可开启面积尺寸可开启面积比例()编号类型数量(个)宽度(m)高度(m)面积(Hf)宽度(m)
10、高度(m)数量(个)面积(Hf)C1227平开窗-左合页、上悬窗41.202.703.242.704.50115.394751.202.701图绿建斯维尔gbswareMS三三3三C1230平开窗-左合页41.203.003.601.203.0013.60100C1509平开窗-左合页41.500.901.351.500.9011.35100C1518平开窗-左合页、上悬窗81.501.802.702.704.50114.855501.501.801C2027平开窗-左合页42.002.705.402.002.7015.40100C2115平开窗-左合页42.101.503.152.101.5
11、013.15100C2214平开窗-左合页62.201.403.082.201.4013.08100C6009上悬窗46.000.905.402.704.50117.553256.000.901合计一38一一128.64一一11128.64100(5)总计外窗外窗尺寸外窗可开启面积尺寸可开启面积比例()编号类型数量(个)宽度(m)高度(m)面积(11f)宽度(m)高度(m)数量(个)面积(11f)C0914推拉窗-向左开、上悬窗200.901.401.262.704.50113.4110640.901.401C1227平开窗-左合页、上悬窗101.202.703.242.704.50115.3
12、94751.202.701C1230平开窗-左合页101.203.003.601.203.0013.60100C1509平开窗-左合页101.500.901.351.500.9011.35100C1518平开窗-左合页、上悬窗201.501.802.702.704.50114.855501.501.801C1716平开窗-左合页、上悬窗401.701.602.722.704.50114.875471.701.601C2006平开窗-左合页62.000.601.202.000.6011.20100C2027平开窗-左合页102.002.705.402.002.7015.40100C2115平开窗
13、左合页102.101.503.152.101.5013.15100C2116平开窗-左合页102.101.603.362.101.6013.36100C2214平开窗-左合页502.201.403.082.201.4013.08100C6009上悬窗106.000.905.402.704.50117.553256.000.901合计一206一一604.20一一17604.201006结论建筑外窗可开启面积比例为100%,按照5.2.2中条款2的规定，得6分。7附录：门窗详图说明：红色线框表示窗洞，绿色线框表示开启扇。门窗编号C0914门窗编号C1227门窗面积(面)12.15门窗面积(Itf
14、)12.15开启面积(Itf)13.41开启面积(Itf)15.391E1AIWI3门窗编号C1230门窗编号C1424门窗面积(I112)3.60门窗面积(Itf)3.36开启面积(Itf)3.60开启面积(Itf)3.361200140071门窗编号C1509门窗编号C1518门窗面积(而)1.35门窗面积(Itf)12.15开启面积(Itf)1.35开启面积(Itf)14.851500-g6-I!500_Ia!门窗编号C1716门窗编号C2006门窗面积(而)12.15门窗面积(Itf)1.20开启面积(Itf)14.87开启面积(Itf)1.20AI_13S_I口I2000I门窗编号C
15、2021门窗编号C2027门窗面积(面)4.20门窗面积(Itf)5.40开启面积(Hf)4.20开启面积(Hf)5.40200020002门窗编号C2115门窗编号C2116门窗面积(面)3.15门窗面积(Itf)3.36开启面积(Itf)3.15开启面积(Itf)3.36210012100s门窗编号C2214门窗编号C6009门窗面积(而)3.08门窗面积(Itf)12.15开启面积(Itf)3.08开启面积(Itf)17.55门窗编号MO821门窗编号M0921门窗面积(11)2)1.68门窗面积(11O1.89开启面积(Hf)1.68开启面积(Itf)1.89800J900s1门窗编号
16、M0924门窗编号M2433门窗面积(4)2.16门窗面积(Itf)7.20开启面积(Itf)2.16开启面积(Itf)7.2090024001门窗编号天窗1门窗编号天窗10门窗面积(I112)6.75门窗面积(11012.15开启面积(Hf)6.75开启面积(11f)18.902700I/I门窗编号天窗11门窗编号天窗12门窗面积(Itf)12.15门窗面积(Itf)12.15开启面积(而)32.15开启面积(Itf)12.15I2700:门窗编号天窗13门窗编号天窗14门窗面积(Itf)6.75门窗面积(Itf)20.00开启面积(Itf)6.75开启面积(Itf)20.002700CNLzJJ.门窗编号天窗2门窗编号天窗30门窗面积(I112)20.00门窗面积(11020.00开启面积(Hf)20.00开启面积(Itf)20.00门窗编号天窗4门窗编号天窗5门窗面积(Itf)6.75门窗面积(Itf)20.00开启面积(Itf)6.75开启面积(Itf)20.002700门窗编号天窗7门窗编号天窗8门窗面积(面)6.75门窗面积(Itf)20.00开启面积(而)6.75开启面积(Itf)20.00
