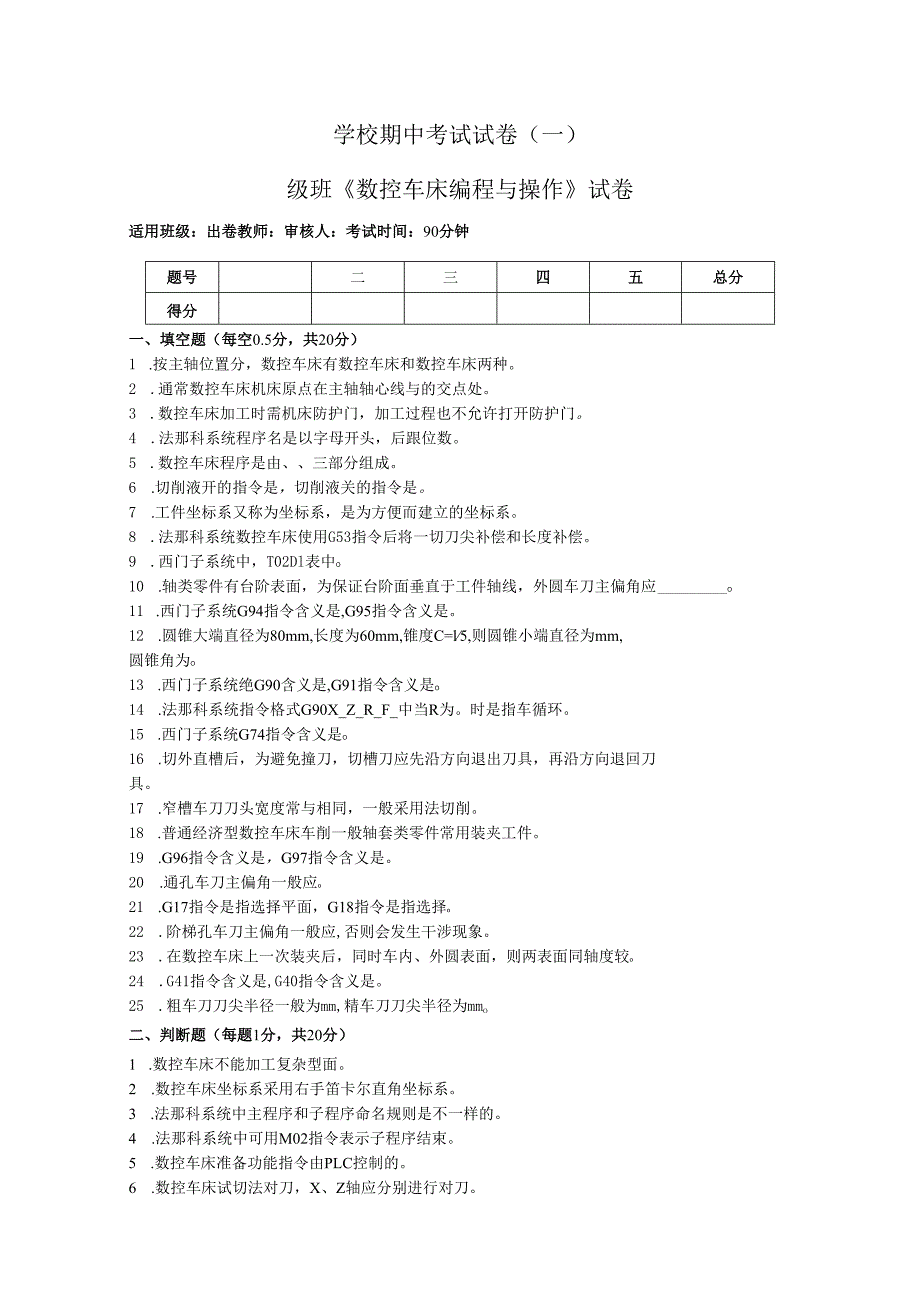

1、学校期中考试试卷（一）级班数控车床编程与操作试卷适用班级：出卷教师：审核人：考试时间：90分钟题号二三四五总分得分一、填空题（每空0.5分，共20分）1 .按主轴位置分，数控车床有数控车床和数控车床两种。2 .通常数控车床机床原点在主轴轴心线与的交点处。3 .数控车床加工时需机床防护门，加工过程也不允许打开防护门。4 .法那科系统程序名是以字母开头，后跟位数。5 .数控车床程序是由、三部分组成。6 .切削液开的指令是，切削液关的指令是。7 .工件坐标系又称为坐标系，是为方便而建立的坐标系。8 .法那科系统数控车床使用G53指令后将一切刀尖补偿和长度补偿。9 .西门子系统中，T02Dl表中O10
2、 .轴类零件有台阶表面，为保证台阶面垂直于工件轴线，外圆车刀主偏角应O11 .西门子系统G94指令含义是,G95指令含义是。12 .圆锥大端直径为80mm,长度为60mm,锥度C=l5,则圆锥小端直径为mm,圆锥角为O13 .西门子系统绝G90含义是,G91指令含义是O14 .法那科系统指令格式G90X_Z_R_F_中当R为。时是指车循环。15 .西门子系统G74指令含义是O16 .切外直槽后，为避免撞刀，切槽刀应先沿方向退出刀具，再沿方向退回刀具。17 .窄槽车刀刀头宽度常与相同，一般采用法切削。18 .普通经济型数控车床车削一般轴套类零件常用装夹工件。19 .G96指令含义是，G97指令含
3、义是。20 .通孔车刀主偏角一般应o21 .G17指令是指选择平面，G18指令是指选择o22 .阶梯孔车刀主偏角一般应,否则会发生干涉现象。23 .在数控车床上一次装夹后，同时车内、外圆表面，则两表面同轴度较o24 .G41指令含义是,G40指令含义是。25 .粗车刀刀尖半径一般为mm,精车刀刀尖半径为mmo二、判断题（每题1分，共20分）1 .数控车床不能加工复杂型面。2 .数控车床坐标系采用右手笛卡尔直角坐标系。3 .法那科系统中主程序和子程序命名规则是不一样的。4 .法那科系统中可用M02指令表示子程序结束。5 .数控车床准备功能指令由PLC控制的。6 .数控车床试切法对刀，X、Z轴应分

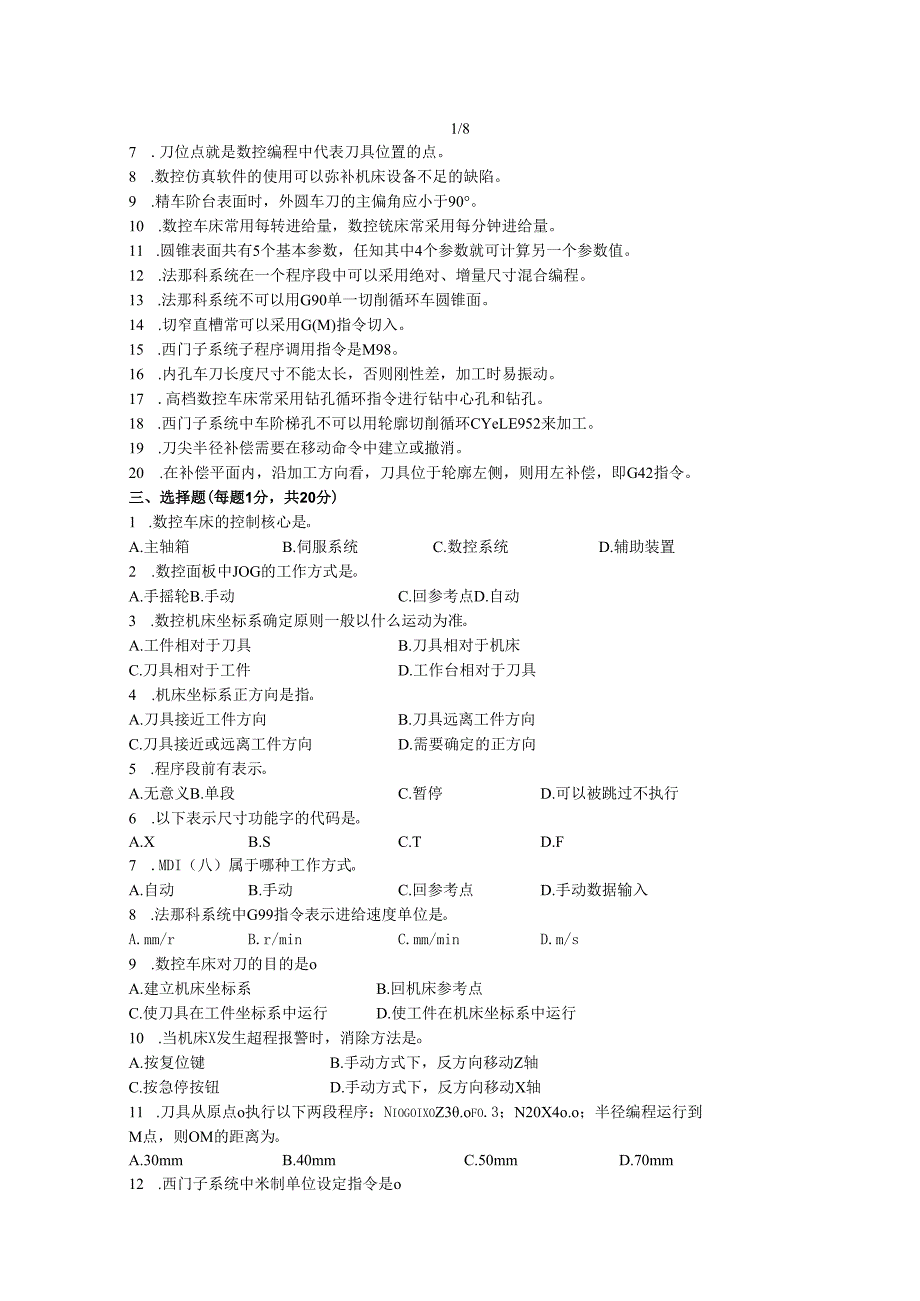

4、别进行对刀。1/87 .刀位点就是数控编程中代表刀具位置的点。8 .数控仿真软件的使用可以弥补机床设备不足的缺陷。9 .精车阶台表面时，外圆车刀的主偏角应小于90。10 .数控车床常用每转进给量，数控铳床常采用每分钟进给量。11 .圆锥表面共有5个基本参数，任知其中4个参数就可计算另一个参数值。12 .法那科系统在一个程序段中可以采用绝对、增量尺寸混合编程。13 .法那科系统不可以用G90单一切削循环车圆锥面。14 .切窄直槽常可以采用G(M)指令切入。15 .西门子系统子程序调用指令是M98。16 .内孔车刀长度尺寸不能太长，否则刚性差，加工时易振动。17 .高档数控车床常采用钻孔循环指令进
5、行钻中心孔和钻孔。18 .西门子系统中车阶梯孔不可以用轮廓切削循环CYeLE952来加工。19 .刀尖半径补偿需要在移动命令中建立或撤消。20 .在补偿平面内，沿加工方向看，刀具位于轮廓左侧，则用左补偿，即G42指令。三、选择题(每题1分，共20分)1 .数控车床的控制核心是oA.主轴箱B.伺服系统C.数控系统D.辅助装置2 .数控面板中JOG的工作方式是oA.手摇轮B.手动C.回参考点D.自动3 .数控机床坐标系确定原则一般以什么运动为准oA.工件相对于刀具B.刀具相对于机床C.刀具相对于工件D.工作台相对于刀具4 .机床坐标系正方向是指oA.刀具接近工件方向B.刀具远离工件方向C.刀具接近
6、或远离工件方向D.需要确定的正方向5 .程序段前有表示oA.无意义B.单段C.暂停D.可以被跳过不执行6 .以下表示尺寸功能字的代码是oA.XB.SC.TD.F7 .MDI（八）属于哪种工作方式oA.自动B.手动C.回参考点D.手动数据输入8 .法那科系统中G99指令表示进给速度单位是oA.mm/rB.r/minC.mm/minD.m/s9 .数控车床对刀的目的是oA.建立机床坐标系B.回机床参考点C.使刀具在工件坐标系中运行D.使工件在机床坐标系中运行10 .当机床X发生超程报警时，消除方法是OA.按复位键B.手动方式下，反方向移动Z轴C.按急停按钮D.手动方式下，反方向移动X轴11 .刀具

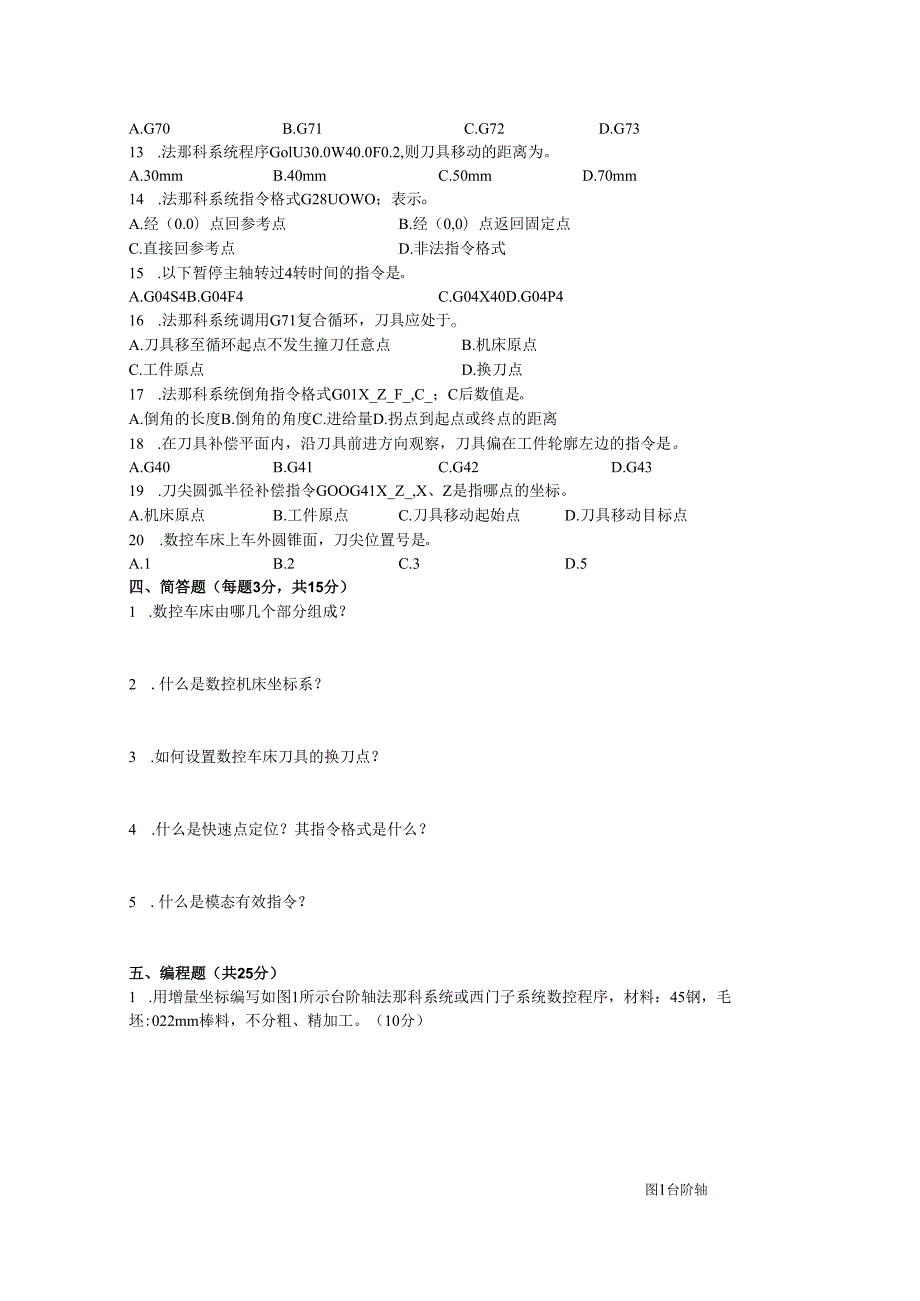

7、从原点o执行以下两段程序：NiogoixoZ3.ofo.3；N20X4o.o；半径编程运行到M点，则OM的距离为oA.30mmB.40mmC.50mmD.70mm12 .西门子系统中米制单位设定指令是oA.G70B.G71C.G72D.G7313 .法那科系统程序GolU30.0W40.0F0.2,则刀具移动的距离为。A.30mmB.40mmC.50mmD.70mm14 .法那科系统指令格式G28UOWO；表示OA.经（0.0）点回参考点B.经（0,0）点返回固定点C.直接回参考点D.非法指令格式15 .以下暂停主轴转过4转时间的指令是oA.G04S4B.G04F4C.G04X40D.G04P
8、416 .法那科系统调用G71复合循环，刀具应处于oA.刀具移至循环起点不发生撞刀任意点B.机床原点C.工件原点D.换刀点17 .法那科系统倒角指令格式G01X_Z_F_,C_；C后数值是oA.倒角的长度B.倒角的角度C.进给量D.拐点到起点或终点的距离18 .在刀具补偿平面内，沿刀具前进方向观察，刀具偏在工件轮廓左边的指令是。A.G40B.G41C.G42D.G4319 .刀尖圆弧半径补偿指令GOOG41X_Z_,X、Z是指哪点的坐标。A.机床原点B.工件原点C.刀具移动起始点D.刀具移动目标点20 .数控车床上车外圆锥面，刀尖位置号是oA.1B.2C.3D.5四、简答题（每题3分，共15分
9、1 .数控车床由哪几个部分组成？2 .什么是数控机床坐标系？3 .如何设置数控车床刀具的换刀点？4 .什么是快速点定位？其指令格式是什么？5 .什么是模态有效指令？五、编程题（共25分）1 .用增量坐标编写如图1所示台阶轴法那科系统或西门子系统数控程序，材料：45钢，毛坯:022mm棒料，不分粗、精加工。（10分）图1台阶轴2 .编写如图2阶梯孔零件右侧内、外轮廓法那科或西门子系统数控程序，材料：45钢，毛坯:06Ommx60mm。（15分，左端。34（Lo侬外圆及左端面不需编程）图2阶梯孔零件UUKWMW.2、其余，3、未注公羞尺楠112加工学校期中考试试卷（一）级班数控车床编程与操作答案
10、适用班级：出卷教师：审核人：考试时间：90分钟1.立式卧式2.卡盘端面3.关上（或关闭）4.O四（或4）5.程序名程序内容6.M08M097.编程编写数控程序程序结束8.9.10.11.12.13.取消2号刀具1号补偿（刀沿）号大于等于90度（或290）每分钟进给量每转进给量68544绝对坐标（或绝对编程）相对坐标（或相对编程或增量编程）14 .圆柱（表面）15 .回参考点16 .+X17 .槽宽18 .（四）爪卡盘+Z直进19.20.21.22.恒定切削速度有效小于90。XYXZ大于或等于90取消恒定切削速度题号-二三四五总分得分一、填空题（每空1分，共20分）23.高取削刀尖圆弧半径补偿2
11、4 .刀尖圆弧半径左补偿25 .0.80.2二、判断题（每题1分，共20分）1234567891011121314151617181920VV三、单项选择题（每题1分，共20分）1234567891011121314151617181920CBCBDADACDCBCCAADBDC四、简答题（每题3分，共15分）1 .答：数控车床由车床主体、控制部分、驱动部分、辅助部分等组成2 .答：为描述机床运动，简化程序编写方法，数控机床必须有一个坐标系才行。我们把这种机床固有的坐标系称为机床坐标系，也称为机械坐标系3 .答：理论上换刀点位置可以任意选定，但必须保证在换刀过程中刀具不能碰撞到工件、卡盘、尾座
12、等，故换刀点位置Z方向、X方向离工件、尾座有足够换刀距离，一般以机床参考点作为换刀点。4 .答：是指刀具以机床规定的快速移动速度从所在位置移动到目标点位置，指令格式为：GOOx_z_；5 .答：是指一经使用持续有效的指令，直至同组代码取代为止。五、编程题（共25分）1 .答：（程序含义说明可不写）表1法那科系统与西门子系统增量坐标编程参考程序法那科系统西门子系统程序含义说明NlOG99G21M3S600T0101；G95G71M3S600TOlDIAMON；参数设置N20GOOX20.0Z5.0M8；GOOG90X20.0Z5.0M8；刀具快速移至切削起点，切削液开N30GOlW-36F0.2
13、GOlG91XOZ-36F0.2增量编程，车。2Omm外圆N40U5X5X方向切出N50GOOW36GOOZ36刀具Z方向退回N60U-9X-9X方向进刀N70GOlW-22GOlZ-22车。2OnInI夕卜圆N80U9X9X方向切出N90GOOW22GOOZ22刀具Z方向退回NlOOU-13X-13X方向进刀NllOGOlW-12GOlZ-12车015mm外圆N120U13X13X方向切出N130GOOXlOOZ200GOOG90XlOOZ200刀具Z方向退回N140M05M09M05M09主轴停，切削液关N150M30M30程序停2 .答：（程序说明可不写）法那克系统程序名“00132”，
14、西门子系统程序名CC0132.MPF表2图2锥形套零件右端轮廓数控加工程序程序法那克系统程序西门子系统程序指令含义段号NlOG99G21M3S600T0101；G95G71M3S600TOlDIAM0N；设置参数N20TOlOlTOlDl选择Tl号外圆粗车刀N30GOOX64Z5GOOX64Z5刀具快速移至循环起点N40G71U2RlCYCLE95(L290,5,0.3,0.3,0.2,0.1,0.1,1,1)设置循环参数,调用轮廓循环指令粗加工外轮廓N50G71P60QlOOU0.4W0.2N60GOOXO法那克系统轮廓定义程序段,西门子系统轮廓定义子程序见“L290.SPF”N70GOlZ
15、ON80X42.5N90X56.5Z-28NlOOX64NllOGOOXlOOZ200GOOXlOOZ200刀具退回至换刀点N120T0202T02Dl换T2号外圆精车刀N130M3S800F0.1M3S800主轴正转，转速1000转N140GOOX64Z5GOOX64Z5刀具快速移至循环起点N150G70P60QlOOCYCLE95(L290,5,0.3,0.3,0.2,0.1,0.1,5,1)设置循环参数,调用循环精加工轮廓N155N160GOOXlOOZ200GOOXlOOZ200刀具退回换刀点N170MOMO程序停，手动钻中心孔，钻。22孔，N180T0404T04Dl换T4号内孔粗车
16、刀N190M3S500M3S500主轴正转，转速500转N200GOOXOZ5F0.2GOOXOZ5刀具移动至循环起点N210G71U2RlCYCLE95(L300,5,0.3,0.3,0.2,0.1,0.1,3,1)设置循环参数,调用轮廓加工循环指令粗加工内孔N220G71P230Q270U-0.2WO.1N230GOlX32ZO法那克系统轮廓定义程序段,西门子系统轮廓定义子程序见“L300.SPF”N240Z-15.03N250X25.017N260Z-30.03N270X5N280GOOZ200GOOZ200刀具Z方向退出N290XlOOXlOO刀具X方向退出N300T0505T05Dl
17、换T5号内孔精车刀N310M3S800F0.1M3S800主轴正转，转速800转N320GOOXOZ5GOOXOZ5刀具移至循环起点N330G70P230Q270CYCLE95(L300,5,0.3,0.3,0.2,0.1,0.1,7,1)设置参数,调用循环精加工内孔N340N350GOOZ200GOOZ200刀具Z方向退出N360XlOOXlOO刀具X方向退出N370M05M05主轴停N380M30M30程序结束西门子轮廓定（外轮廓）义子程序“L290.SPF”见表3所示。表3题2零件西门子系统外轮廓定义子程序程序段号西门子系统程序指令含义NlOGOlXOZO刀具车至原点N20X42.5车右端面N30X56.5Z-28车圆锥至(-28,56.5)N40X64X方向车出至毛坯N50RET子程序结束并返回西门子轮廓(内表面)定义子程序“L300.SPF”见表4所示。表4题2零件西门子系统内轮廓定义子程序程序段号西门子系统程序指令含义NlOGOlX32ZO西门子系统轮廓定义程序段N20Z-15.03N30X25.017N40Z-30.03N50X5N60RET子程序结束
