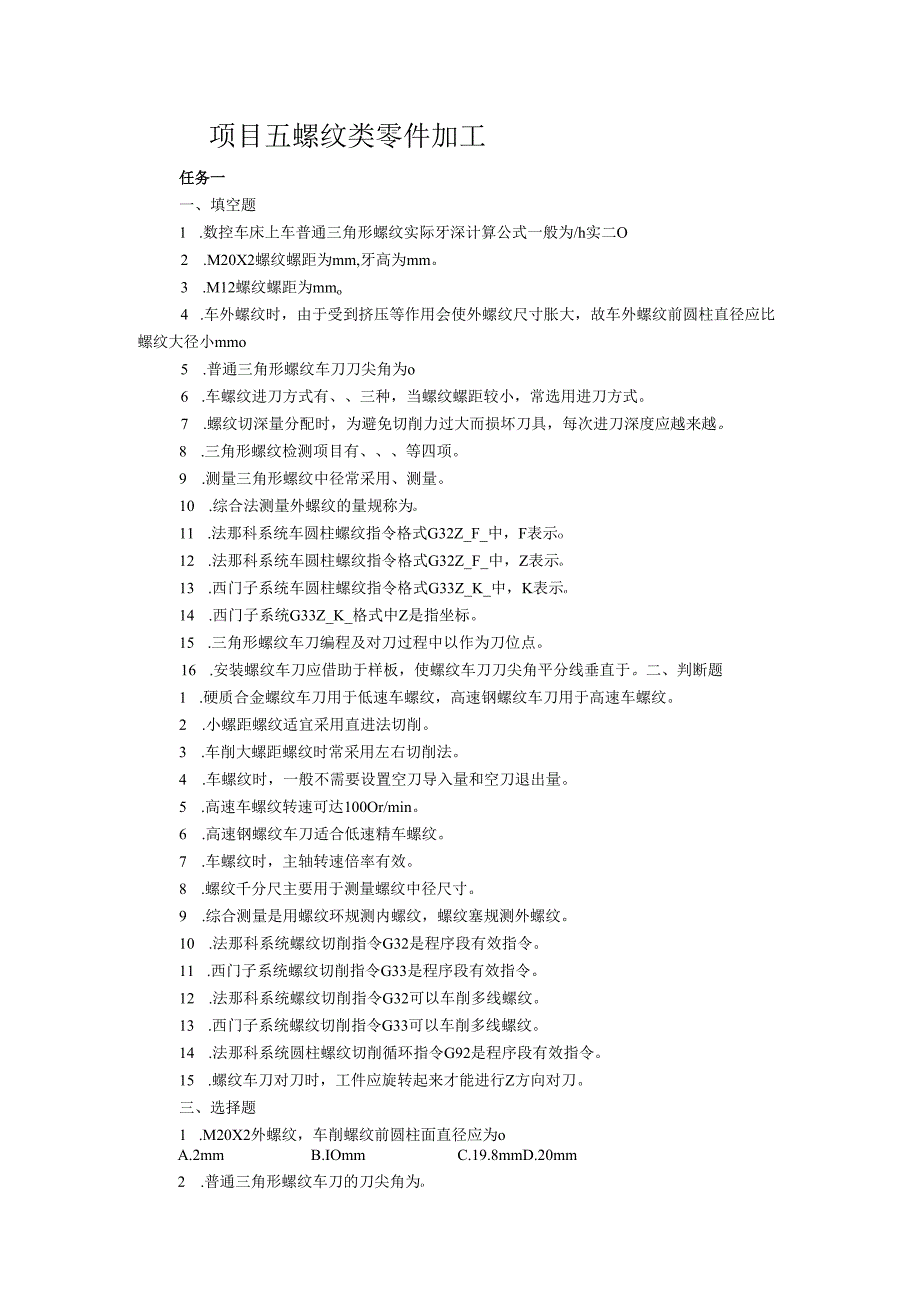

1、项目五螺纹类零件加工任务一一、填空题1 .数控车床上车普通三角形螺纹实际牙深计算公式一般为/h实二O2 .M20X2螺纹螺距为mm,牙高为mm。3 .M12螺纹螺距为mmo4 .车外螺纹时，由于受到挤压等作用会使外螺纹尺寸胀大，故车外螺纹前圆柱直径应比螺纹大径小mmo5 .普通三角形螺纹车刀刀尖角为o6 .车螺纹进刀方式有、三种，当螺纹螺距较小，常选用进刀方式。7 .螺纹切深量分配时，为避免切削力过大而损坏刀具，每次进刀深度应越来越。8 .三角形螺纹检测项目有、等四项。9 .测量三角形螺纹中径常采用、测量。10 .综合法测量外螺纹的量规称为o11 .法那科系统车圆柱螺纹指令格式G32Z_F_中
2、F表示O12 .法那科系统车圆柱螺纹指令格式G32Z_F_中，Z表示o13 .西门子系统车圆柱螺纹指令格式G33Z_K_中，K表示o14 .西门子系统G33Z_K_格式中Z是指坐标。15 .三角形螺纹车刀编程及对刀过程中以作为刀位点。16 .安装螺纹车刀应借助于样板，使螺纹车刀刀尖角平分线垂直于。二、判断题1 .硬质合金螺纹车刀用于低速车螺纹，高速钢螺纹车刀用于高速车螺纹。2 .小螺距螺纹适宜采用直进法切削。3 .车削大螺距螺纹时常采用左右切削法。4 .车螺纹时，一般不需要设置空刀导入量和空刀退出量。5 .高速车螺纹转速可达100Or/min。6 .高速钢螺纹车刀适合低速精车螺纹。7 .车螺

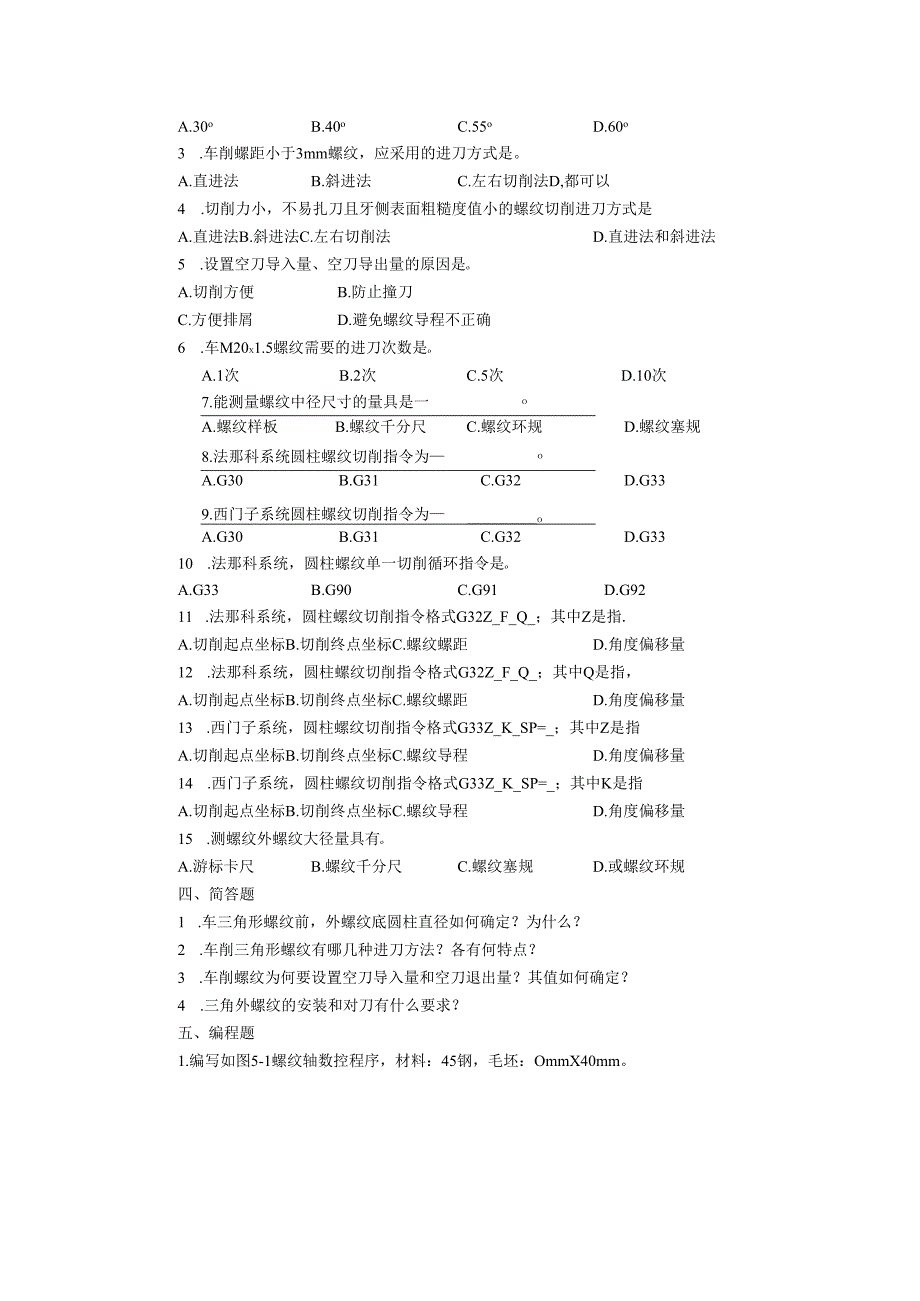

3、纹时，主轴转速倍率有效。8 .螺纹千分尺主要用于测量螺纹中径尺寸。9 .综合测量是用螺纹环规测内螺纹，螺纹塞规测外螺纹。10 .法那科系统螺纹切削指令G32是程序段有效指令。11 .西门子系统螺纹切削指令G33是程序段有效指令。12 .法那科系统螺纹切削指令G32可以车削多线螺纹。13 .西门子系统螺纹切削指令G33可以车削多线螺纹。14 .法那科系统圆柱螺纹切削循环指令G92是程序段有效指令。15 .螺纹车刀对刀时，工件应旋转起来才能进行Z方向对刀。三、选择题1 .M20X2外螺纹，车削螺纹前圆柱面直径应为oA.2mmB.IOmmC.19.8mmD.20mm2 .普通三角形螺纹车刀的刀尖角为
4、oA.30oB.40oC.55oD.60o3 .车削螺距小于3mm螺纹，应采用的进刀方式是。A.直进法B.斜进法C.左右切削法D,都可以4 .切削力小，不易扎刀且牙侧表面粗糙度值小的螺纹切削进刀方式是A.直进法B.斜进法C.左右切削法D.直进法和斜进法5 .设置空刀导入量、空刀导出量的原因是oA.切削方便B.防止撞刀C.方便排屑D.避免螺纹导程不正确6 .车M20X1.5螺纹需要的进刀次数是oA.1次B.2次C.5次D.10次7.能测量螺纹中径尺寸的量具是一OA.螺纹样板B.螺纹千分尺C.螺纹环规D.螺纹塞规8.法那科系统圆柱螺纹切削指令为OA.G30B.G31C.G32D.G339.西门子系
5、统圆柱螺纹切削指令为OA.G30B.G31C.G32D.G3310 .法那科系统，圆柱螺纹单一切削循环指令是oA.G33B.G90C.G91D.G9211 .法那科系统，圆柱螺纹切削指令格式G32Z_F_Q_；其中Z是指.A.切削起点坐标B.切削终点坐标C.螺纹螺距D.角度偏移量12 .法那科系统，圆柱螺纹切削指令格式G32Z_F_Q_；其中Q是指，A.切削起点坐标B.切削终点坐标C.螺纹螺距D.角度偏移量13 .西门子系统，圆柱螺纹切削指令格式G33Z_K_SP=_；其中Z是指A.切削起点坐标B.切削终点坐标C.螺纹导程D.角度偏移量14 .西门子系统，圆柱螺纹切削指令格式G33Z_K_SP

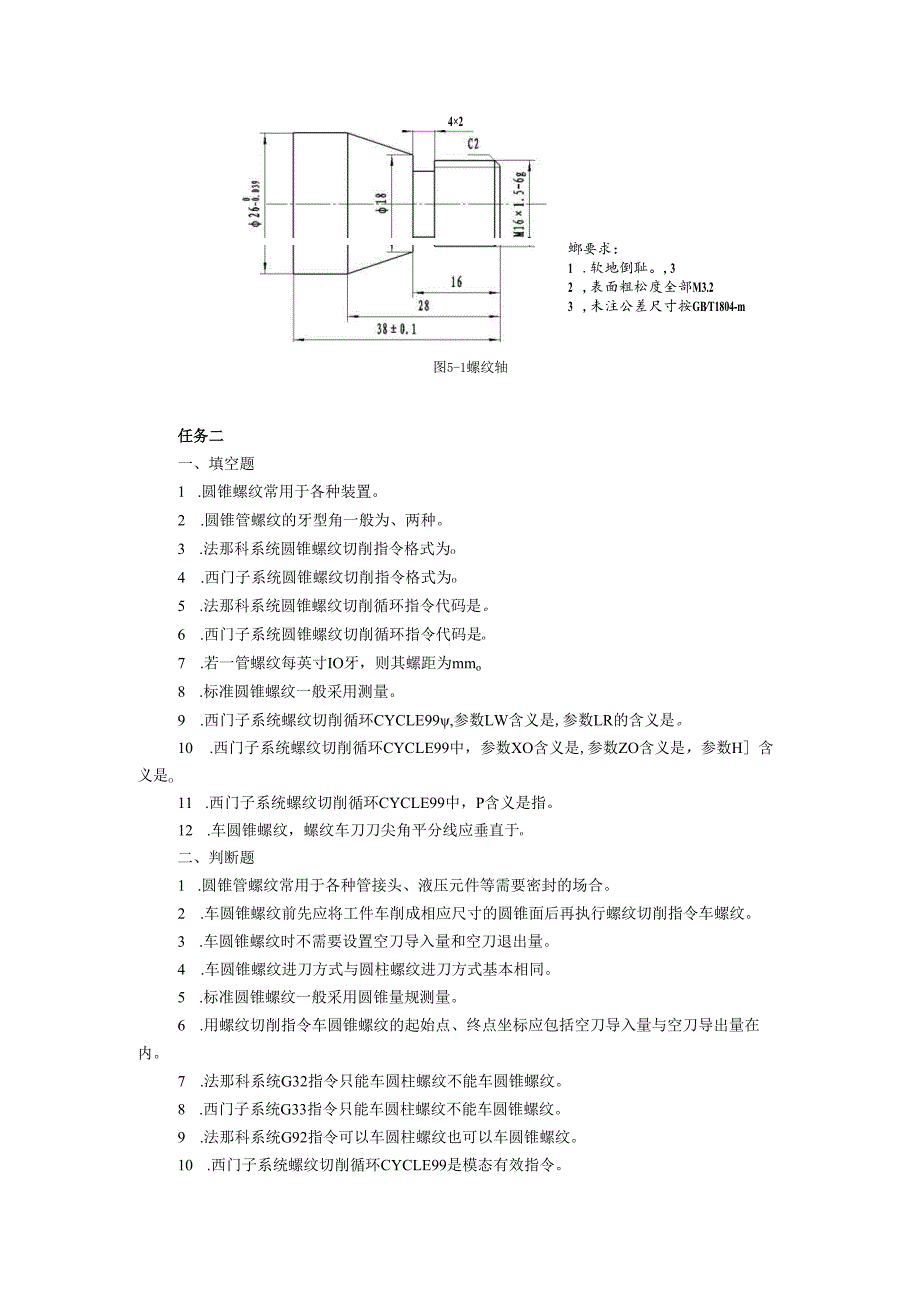

6、其中K是指A.切削起点坐标B.切削终点坐标C.螺纹导程D.角度偏移量15 .测螺纹外螺纹大径量具有oA.游标卡尺B.螺纹千分尺C.螺纹塞规D.或螺纹环规四、简答题1 .车三角形螺纹前，外螺纹底圆柱直径如何确定？为什么？2 .车削三角形螺纹有哪几种进刀方法？各有何特点？3 .车削螺纹为何要设置空刀导入量和空刀退出量？其值如何确定？4 .三角外螺纹的安装和对刀有什么要求？五、编程题1.编写如图5-1螺纹轴数控程序，材料：45钢，毛坯：OmmX40mm。42图5-1螺纹轴螂要求：1 .软地倒耻。,32 ,表面粗松度全部M3.23 ,未注公差尺寸按GBT1804-m任务二一、填空题1 .圆锥螺纹
7、常用于各种装置。2 .圆锥管螺纹的牙型角一般为、两种。3 .法那科系统圆锥螺纹切削指令格式为O4 .西门子系统圆锥螺纹切削指令格式为O5 .法那科系统圆锥螺纹切削循环指令代码是。6 .西门子系统圆锥螺纹切削循环指令代码是o7 .若一管螺纹每英寸IO牙，则其螺距为mmo8 .标准圆锥螺纹一般采用测量。9 .西门子系统螺纹切削循环CYCLE99,参数LW含义是,参数LR的含义是。10 .西门子系统螺纹切削循环CYCLE99中，参数XO含义是,参数ZO含义是，参数H含义是o11 .西门子系统螺纹切削循环CYCLE99中，P含义是指。12 .车圆锥螺纹，螺纹车刀刀尖角平分线应垂直于o二、判断题1 .圆
8、锥管螺纹常用于各种管接头、液压元件等需要密封的场合。2 .车圆锥螺纹前先应将工件车削成相应尺寸的圆锥面后再执行螺纹切削指令车螺纹。3 .车圆锥螺纹时不需要设置空刀导入量和空刀退出量。4 .车圆锥螺纹进刀方式与圆柱螺纹进刀方式基本相同。5 .标准圆锥螺纹一般采用圆锥量规测量。6 .用螺纹切削指令车圆锥螺纹的起始点、终点坐标应包括空刀导入量与空刀导出量在内。7 .法那科系统G32指令只能车圆柱螺纹不能车圆锥螺纹。8 .西门子系统G33指令只能车圆柱螺纹不能车圆锥螺纹。9 .法那科系统G92指令可以车圆柱螺纹也可以车圆锥螺纹。10 .西门子系统螺纹切削循环CYCLE99是模态有效指令。11.12.1
9、3.14.15.三、1.西门子系统当圆锥角大于45,I圆锥螺纹是指X方向导程。法那科系统当圆锥角大于45。，I是指圆锥螺纹X方向导程。车螺纹时进给倍率无效。西门子系统螺纹切削循环CYCLE99指令不能车圆柱外螺纹。法那科系统螺纹切削循环指令G76不能车圆锥外螺纹。选择题圆锥螺纹的牙型角一般为OA.20oB. 30oC. 40oD. 55或602.标准圆锥螺纹锥度一般为.A.1：2B. 1：5C. 1：10D. 1：163.A.4.使用高速钢螺纹车刀车削圆锥螺纹，工件转速一般取O050rminB.100150rminC.300400rminD.600800rmin非标准圆锥螺纹的锥度一般用以下哪
10、种量具测量OA.游标万能角度尺B.螺纹塞规C.螺纹坏规D.螺纹千分尺5.A.6.A.C.7.A.4mm西门子系统G32Y轴方向螺距X轴方向螺距西门子系统G332mmB.IOmmX40X408.A.9.A.C.-4mmD.-IOmmZ-IOK4螺纹加工指令中，螺距是指B.Z轴方向螺距D.I方向螺距Z-IO12螺纹加工指令中，螺纹螺距为.B. IOmmC. -2mmD.-IOmm法那科系统使用G32指令切削圆锥螺纹，螺纹车刀应位于的位置是o切削起点B.循环起点C.与终点X坐标相同点D.与终点Z坐标相同点西门子系统使用G33指令切削圆锥螺纹，螺纹车刀应位于的位置是。切削起点B.循环起点C.与终点X坐
11、标相同点D.与终点Z坐标相同点法那科系统G32X40Z-IOF4螺纹加工指令中，螺纹螺距为.10 .法那科系统使用G76循环指令切削圆锥螺纹，螺纹车刀应处于的位置是OA.工件原点B.循环起点C.机床原点D.与终点Z坐标相同点11.使用CYCLE97指令切削圆锥螺纹，螺纹车刀应处于的位置是oA.工件原点B.循环起点C.机床原点D.与终点Z坐标相同点12 .法那科系统使用G76循环指令中，P(m)中m含义是。A.精车余量B.切削深度C.粗车次数D.精车次数13 .法那科系统使用G76循环指令中，R(d)中d含义是oA.切削深度B.粗车次数C.精车余量D.精车次数14 .西门子系统使用CYCLE99
12、循环指令中，参数U含义是。A.切入深度B.精加工余量C.空切次数D.退刀量15 .安装圆锥螺纹车刀时，其刀尖对称平面应oA.垂直于螺纹牙型线方向B.平行于螺纹牙型线方向C.垂直于工件轴线D.平行于工件轴线四、简答题1 .法那科系统G32指令加工圆柱螺纹与圆锥螺纹时指令格式有何不同？2 .西门子系统用G33指令加工圆柱螺纹与圆锥螺纹其格式有何不同？3 .标准圆锥螺纹的锥度是多少，一般用什么量具测量？4 .圆锥螺纹起始点直径、螺纹终点直径能否用圆锥大小端直径？为什么？五、编程题1.编写如图5-2圆锥螺纹轴数控程序并加工练习，材料：45钢，毛坯：25mm45mmoClJ,图5-2圆锥螺纹轴战术甦：L
13、触倒蒯,32.表面粗糙度全部h323.未注公差尺寸作GBT18Q4-mP=I任务三一、填空题1 .车普通三角形内螺纹,塑性材料底孔直径D孔二,脆性材料底孔直径D孔二o2 .按结构形式分，内螺纹车刀有、三种。3 .车内螺纹的进刀方式有法、法和法三种。4 .常用来测量内螺纹的中径。5 .测量内螺纹合格与否的量规称为O6 .测量内螺纹螺距常使用的量具是o7 .法那科系统，可以车内螺纹的指令有、。8 .西门子系统，可以车内螺纹的指令有、等。二、判断题1 .内孔车刀与内螺纹车刀形状、结构、参数是完全一样的。2 .外螺纹车刀也可以用来车内螺纹。3 .螺距较小的内螺纹采用直进法车削。4 .使用螺纹塞规测量内
14、螺纹时，若通端能通过，表明螺纹尺寸正好。5 .内螺纹千分尺主要用来测量内螺纹的中径尺寸。6 .法那科系统G32指令可以用来车圆柱内螺纹，但不能车圆锥内螺纹。7 .法那科系统G92指令不仅可以车圆柱内螺纹，也可以车圆锥内螺纹。8 .法那科系统使用G76指令车内螺纹，车刀循环起点应处于螺纹小径以内。9 .西门子系统螺纹切削循环CYCLE99车内螺纹时，刀具应处于靠近工件外圆表面处。10 .西门子系统使用G33指令不可以车圆锥内螺纹。11 .西门子螺纹切削循环CYCLE99不可以车圆柱内螺纹。12 .车内螺纹前最好测试一下内螺纹车刀是否会发生干涉现象。三、选择题1 .车内螺纹前，孔底直径应比内螺纹小
15、径OA.大一些B.小一些C.相等D.小于等于2 .数控车床上常采用的内螺纹车刀结构形式是。A.整体式B.焊接式C.机夹式D,可转位式3 .数控车床上用可转位螺纹车刀车内螺纹，工件转速常选为OA.20rminB.100rminC.300rminD.600rmin4 .用螺纹塞规测量内螺纹精度，当Z端能通过，说明OA.螺纹合格B.尺寸偏小C.尺寸偏大D.不能确定5 .用螺纹塞规测量内螺纹精度，当T端能通过，说明OA.螺纹合格B.尺寸偏小C.尺寸偏大D.不能确定6 .西门子系统中，不能车内螺纹的指令是。A.G32B.G33C.CYCLE99D.G347 .法那科系统中，使用G76指令车内螺纹，循环起
16、点应位于A.工件原点B.机床原点C.内孔以内且距右端面一定距离D.外圆以外且距左端面一定距离8 .西门子系统中，使用CYCLE99指令车内螺纹，循环起点应位于A.工件原点B.机床原点C.内孔以内且距右端面一定距离D.外圆以外且距左端面一定距离四、简答题1 .车内螺纹前底孔直径如何计算？2 .简述内螺纹车刀对刀步骤。五、加工训练题1.编写如图5-3圆螺母数控程序，材料：45钢，毛坯：35mm70mmo技术要求：1、软边倒角CO.32、表面粗糙度全部R&3.2图5-3圆螺母项目五螺纹类零件加工任务一一、填充题1.0.65P2.2,1.08263. 1.754. 0.2-0.45. 606 .直进法
17、斜进法、左右切削法，直进法7 .小8 .大径，中径，螺距，综合测量9 .三针法，螺纹千分尺10 .螺纹环规11 .螺纹导程12 .螺纹切削终点的绝对坐标13 .螺纹导程14 .螺纹切削终点的绝对坐标15 .刀尖16 .工件轴线（或车床主轴轴线）二、判断题四、简答题1 .答：按公式：圆二MOIP计算，原因是因受刀具挤压影响，外径尺寸会胀大，故车外螺纹前圆柱直径应比螺纹大径小0.20.4mm,作为车外螺纹前圆柱加工、编程依据。2 .答：有直进法、斜进法、左右切削法三种。（1）直进法：切削力大，易扎刀，切削用量低，牙型精度高。适用于加工P3mm普通螺纹及精加工PN3mm螺纹。（2）斜时法：切削力小
18、不易扎刀，切削用量大，牙型精度低，表面粗糙度值大。适用于粗加工P311m螺纹。（3）左右切削法：切削力小，不易扎刀，切削用量大，牙型精度低，表面粗糙度值小。适用于加工PN3mm螺纹粗、精加工。3 .答：由于数控机床伺服系统滞后，主轴加速和减速过程中，会在螺纹切削起点和终点产生不正确的导程。因此在进刀和退刀时要留有一定空刀导入量和空刀退出量，即螺纹切削行程要大于实际螺纹长度，空刀导入量叫取25mm;空刀退出量应小于螺纹退刀槽宽度，一般取2=0.5%。4 .答：刀具刀尖与工件回转中心等高，车刀刀头要严格垂直于工件轴线，保证车出螺纹牙型不歪斜。对刀过程中因螺纹车刀无法试车端面对Z轴，只能在停车情况
19、下用钢直尺保证刀尖也工件左端面平齐，然后进行面板操作对Z轴。X轴对刀与车外圆一样，通过试切外圆面后测量外圆直径进行面板操作对刀。五、编程题1.编程提示：本课题由外圆、槽、螺纹表面构成，加工步骤为粗加工零件右端轮廓,留0.3mm余量；精加工零件右端轮廓至尺寸；车螺纹退刀槽；粗、精车螺纹至尺寸；切断。切削用量同前面课题；螺纹螺距为1.5mm,槽深0.975mm,需分34次走刀，编程指令用G32（G33）指令加工，编程坐标系选在工件右端面轴心点。零件参考加工程序见表5-1所示,法那克系统程序名“00053”，西门子系统程序名“CC0053.MPF”尊表5-1图51螺纹轴零件参考程序程序段号程序内容（
20、法那克系统）程序内容（西门子系统）动作说明NlOG40G99G80G21G40G90G95G71设置初始状态N20M3S600M3S600设置工件转速N30TOlOlTOlDl调用外圆车刀N40GOOX30Z5GOOX30Z5刀具移动至循环起点N50G71U2Rl.5CYCLE95(L530,5,0.2,0.2,0.2,0.1,0.1,1,1)；设置循环参数，调用循环加工外圆N60G71P70Q140UO.3WO.1FO.2N70GOOXO法那克系统轮廓定义程序段，西门子系统轮廓定义程序见“L530.SPF”N80GOlZON90X15.85,C2NlOOZ-16NllOX18N120X25.
21、98Z-28N130Z-42N140X29N170GOOX80Z150GOOX80Z150退刀至换刀点N180MOOM05MOOM05程序暂停，主轴停转，测量N190T0202T2Dl调用2号精车刀N200GOOX30Z5GOOX30Z5快速移近工件N210M03S800FO.1M03S800FO.1主轴正转，转速800rminN220G70P70Q140CYCLE95(L530,5,0.2,0.2,0.2,0.1,0.1,5,1)；精车外圆N225N230GOOX80Z150GOOX80Z150退刀至换刀点N240MOOM05MOOM05程序暂停，主轴停转,测量N250T0303T3Dl调用
22、3号切槽刀N260M03S400M3S400主轴正转，转速400rminN270GOOZ-16GOOZ-16刀具Z向快速移近切槽处N270GOOX24GOOX24刀具X向快速移近切槽处N280GOlX12F0.08GlX12F0.08切槽，进给率0.08mmrN290G04X2G4F2槽底暂停2秒N300GOlX24GOlX24退刀至X24N310GOOXlOOZ150GOOXlOOZ150退刀至换刀点N320MOOM05MOM5程序暂停，主轴停转N330T0404T4Dl调用4号螺纹刀N340M03S350M3S350主轴正转,转速350rminN350GOOX20Z5GOOX20Z5快速移
23、至起点N360G92X15.85Z-18Fl.5X15.85第一次车螺纹N370G33Z-18KG5N380GOOX20N390G92X15.05Z-18Fl.5X15.05第二次车螺纹N400G33Z-18KG5N410GOOX20N420G92X14.55Z-18FG5X14.55第三次车螺纹N430G33Z-18KG5N440GOOX20N450G92X14.05Z-18Fl.5X14.05第四次车螺纹N460G33Z-18KG5N470GOOX20N480GOOX80Z150GOOX80Z150退刀至换刀点N490T0303T03Dl换切槽刀N500X34Z-42X34Z-42刀具移至
24、切断位置N510GOlXOF0.08GOlXOF0.08切断工件N520X34X34X方向切出N530GOOXlOOZ200GOOXlOOZ200刀具退回N540M05M5主轴停转N550M30M30程序结束西门子轮廓定义子程序见表5-2所示，程序名“L530.SPF”。表5-2西门子轮廓定义子程序NlOGOlXOZO轮廓定义程序段N20X15.85CHF=2.828N30Z-16N40X18N50X25.98Z-28N60Z-42N70X29N80M17子程序结束任务二一、填充题1.密封2.55,603 .G32X(U)_Z(W)_F_Q_4 .G33X_Z_K_SP=_5 .G926 .C
25、YCLE977 .2.548 .圆锥螺纹量规9 .空刀导入量，空刀导出量10 .参考点X坐标，参考点Z坐标，螺纹深度11 .螺距12 .工件轴线(或车床主轴轴线)二、判断题四、简答题1 .答：加工圆柱螺纹时，刀具处于螺纹切削起点，切削过程中X坐标不变，故指令格式为:G32Z_F_;而加工圆锥螺纹时，刀具同样处于螺纹切削起点，但切削过程中，X、Z坐标都发生变化，所以指令格式为：G32X_Z_F_;2 .答：加工圆柱螺纹时，刀具处于螺纹切削起点，切削过程中X坐标不变，故指令格式为:G33Z_K_;而加工圆锥螺纹时，刀具同样处于螺纹切削起点，但切削过程中，X、Z坐标都发生变化，所以指令格式为：G33
26、X_Z_K_;3 .答：1：16,常用测量圆锥螺纹的量具有圆锥螺纹塞规和环规。非标准螺纹则用万能游标量角器测量其锥度。4 .答：不能，因为车圆锥螺纹时同样需要设置空刀导入量和空刀导出量，故刀具切削起点和切削终点应包括应沿螺纹线延长至空刀导入量和空刀导出量的切削点。五、编程题编程提示:本课题主要加工圆锥螺纹，加工圆锥螺纹前还需先加工外圆锥及螺纹退刀槽，具体加工步骤为：粗加工零件右端轮廓留O.3mm余量；精加工零件右端轮廓至尺寸;车螺纹退刀槽；粗、精车螺纹至尺寸；切断。切削用量同前面课题，螺纹螺距为1mm,槽深0.65mm,需分23次走刀，编程指令可用螺纹复合循环，也可用G32（G33）指令，本课
27、题通过调用螺纹循环加工螺纹，编程坐标系选工件右端面轴心线。圆锥螺纹零件加工参考程序见表5-3所示,法那克系统程序名“00054”，西门子系统程序名“CC0054.MPF”。表5-3图5-2圆锥螺纹零件参考程序程序段号程序内容（法那克系统）程序内容（西门子系统）动作说明NlOG40G99G80G21G40G90G95G71设置初始状态N20M3S600M3S600设置工件转速N30TOlOlTOlDl调用外圆粗车刀N40GOOX22.6Z5GOOX22.6Z5刀具移至进刀位置N50GOlZ-46GOlZ-46粗车022外圆，留切断余量N60X26X26刀具沿X方向切出N70GOOZ5GOOZ5刀
28、具沿Z方向退回N80X19X19刀具X方向进刀N90GOlZ-25.6GOlZ-25.6粗车圆锥螺纹外圆NlOOX24X24刀具沿X方向切出NllOGOOZ5GOOZ5刀具沿Z方向退回N120X14.6X14.6刀具X方向进刀N130GOlZOGOlZO刀具车至工件端面N140GOlX19Z-22GOlX19Z-22第二次粗车螺纹外圆N150X24X24刀具沿X方向切出N160GOOXlOOZ200GOOXlOOZ200刀具退回至换刀点N170MOM5MOM5程序停、主轴停、测量N180T0202T02Dl换外圆精车刀N190M3SlOOOF0.1M3SlOOOF0.1设置精车用量N200GO
29、OX13.85Z5GOOX13.85Z5刀具移动至进刀点N210GOlZOGOlZO精车至端面N220X13.85X13.85精车端面N230X18.25Z-22X18.25Z-22精车圆锥螺纹外圆N240Z-26Z-26精车至阶台面N250X21.974,ClX21.974CHF=I.414精车阶台面并倒角N260Z-46Z-46精车022外圆，留切断余量N270X26X26刀具沿X方向切出N270GOOXlOOZ200GOOXlOOZ200刀具退回至换刀点N280MOM5MOM5主轴停、程序停、测量N290T0303T03Dl换切槽刀N300M03S400M3S400设置工件转速N310G
30、OOX26Z-26GOOX26Z-26刀具移至螺纹退刀槽处N320GOlX14F0.08GOlX14F0.08车螺纹退刀槽N330G04X2G04F2槽底暂停2秒N340GOlX26F0.2GOlX26F0.2刀具沿X方向切出N350GOOXlOOZ200GOOXlOOZ200刀具退回至换刀点N360T0404T04Dl换螺纹车刀N370M03S350M03S350车螺纹转速400rminN380GOOX20Z5GOOX20Z5车刀移至循环起点N390G76P011160QlOOR50CYCLE99(1.0,0,-22,14,18.4,4,2,0.65,0.1,30,3,2,3,1)；设置螺纹
31、参数，调用螺纹切削复合循环N400G76X17.1Z-22R-2.2P650Q350FlN410XlOOZ200XlOOZ200刀具退回至换刀点N420MOM5MOM5程序停、主轴停、测量N430T0303T03Dl换切槽刀N440M3S400M3S400设置切断转速N450GOOX29Z-46GOOX29Z-46刀具移至切断处N460GOlXOF0.08GOlXOF0.08切断工件N470X26F0.2X26F0.2刀具沿X方向退出N480GOOXlOOZ200GOOXlOOZ200刀具退回N490M30M30程序结束任务三一、填充题1 .D-P,D-1.05P2 .整体式，焊接式，可转位式
32、3 .直进法、斜进法左右切削法4 .内螺纹千分尺5 .螺纹量规6 .螺纹样板（或螺距规）7.G328.G33G92G76CYLCE99二、判断题2.答：选取刀尖为刀位点，采用试切法对刀，对刀步骤为：X轴对刀，主轴正转，移动内螺纹车刀，试切内孔长35mm,刀具沿+Z方向退出，停车测出孔径直径，将直径数控输入刀具X方向长度补偿中。Z轴对刀，主轴停止转动，移动内螺纹车刀与工件右端面平齐，用目测方式或借助于直尺保证。然后Z方向值输入刀具Z方向长度补偿中。五、编程题L编程提示:本课题主要加工圆柱内螺纹，具体加工步骤为：粗精车端面、外圆;手动钻中心孔、钻孔、车内孔倒角；调头装夹，车另一端面（若坯料较长则先
33、切断后掉头），车内孔;粗、精车内螺纹。切削用量为：粗、精车内孔转速分别为500r/min、700rmin,进给速度分别为02mm/r、0.lmm/r；车内螺纹转速选350rmin。加工外圆、端面程序略；内螺纹加工可用螺纹复合循环指令也可以用G32（G33）指令，本课题选用螺纹复合循环指令加Io加工端面、内孔及内螺纹参考程序见表5-4所示,法那克系统程序名“00055”，西门子系统程序名“CC0055.MPF”。表5-4图5-3零件加工内孔及内螺纹参考程序程序段号程序内容（法那克系统）程序内容（西门子系统）动作说明NlOG40G99G80G21G40G90G95G71设置初始状态N20M3S60
34、0M3S600设置工件转速N30TOlOlTOlDl调用外圆车刀N40GOOXOZ5GOOXOZ5刀具移动至进刀点N50GOlZOFO.2GOlZOFO.2刀具加工至工件原点N60X36X36车端面N70GOOXlOOZ200GOOXlOOZ200刀具退回至换刀点N80MOM5MOM5停车测量N90M3S500M3S500设置车内孔转速NlOOT0303T03Dl换内孔车刀NllOGOOX17.5Z5GOOX17.5Z5刀具快速移动至进刀点N120GOlZOFO.2GOlZOFO.2刀具车削至ZO点N130X13.5Z-2X13.5Z-2车内孔倒角N140Z-32Z-32车内孔N150X13X
35、13刀具沿X方向退出N160GOOZ5S700GOOZ5S700刀具沿Z方向退回N170X18.5X18.5刀具X方向进刀N180GOlZOFO.1GOlZOFO.1刀具进给至ZO点N190X14.5Z-2X14.5Z-2车内孔倒角N200Z-32Z-32车内孔N210X13X13刀具沿X方向退出N220GOOZ200GOOZ200刀具沿Z方向退回N230XlOOXlOO刀具X方向退刀N240MOM5MOM5程序停、主轴停、测量N250M3S350M3S350设置车螺纹转速N260T0404T04Dl换内螺纹车刀N270XlOZ5XlOZ5刀具移动至循环起点N270G76P021060QlOOR-50CYCLE99(1.5,O,-30,32,32,4,2,O.975,O.1,30,4,2,3,1)设置螺纹参数，调用螺纹切削复合循环N280G76X16Z-30ROP975Q400Fl.5N290Z200Z200刀具退回N300M30M30程序结束
