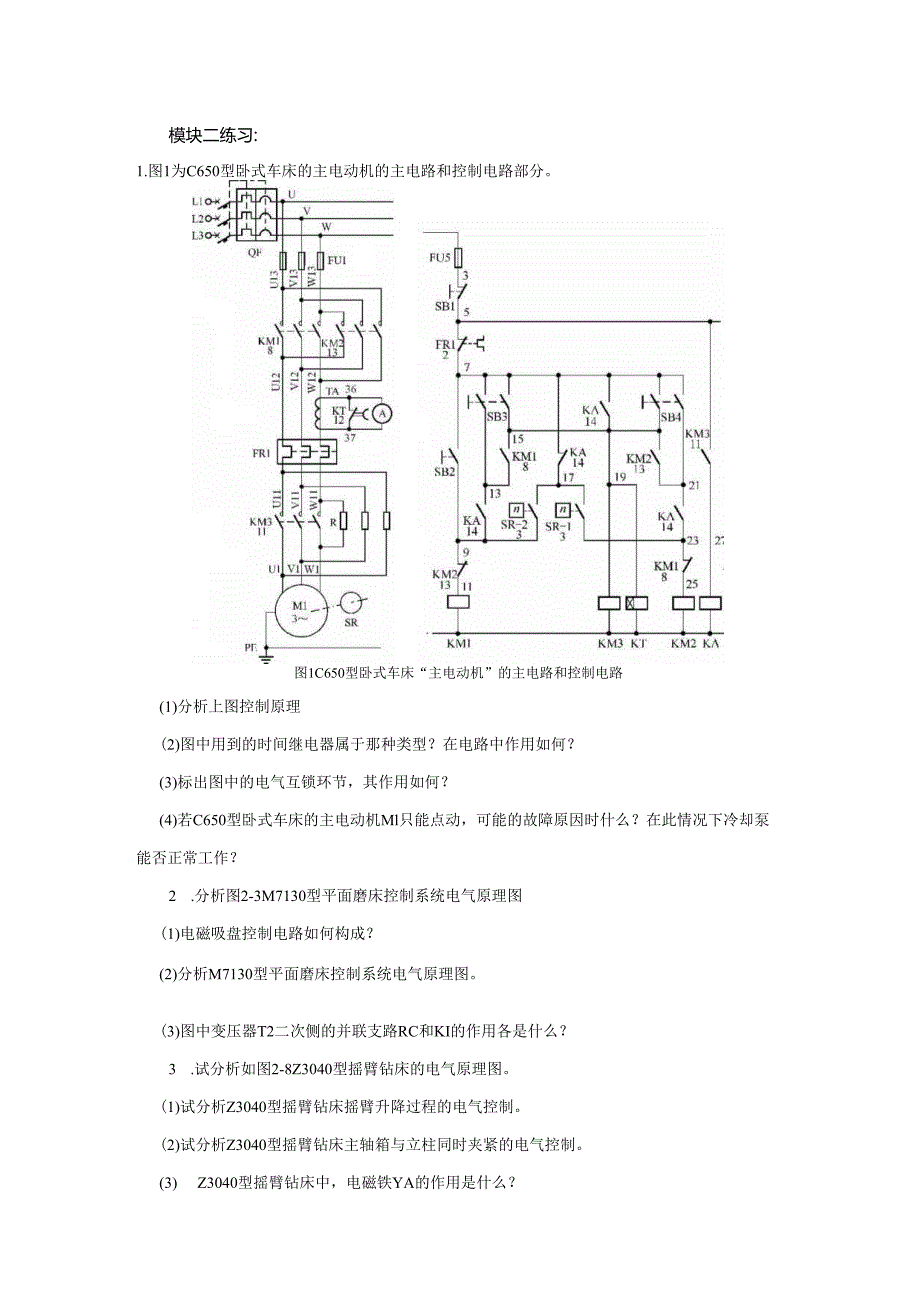

《电机与电气控制项目教程》——模块二练习及答案.docx_第1页
第1页 / 共5页
《电机与电气控制项目教程》——模块二练习及答案.docx_第2页
第2页 / 共5页
《电机与电气控制项目教程》——模块二练习及答案.docx_第3页
第3页 / 共5页
《电机与电气控制项目教程》——模块二练习及答案.docx_第4页
第4页 / 共5页
《电机与电气控制项目教程》——模块二练习及答案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、模块二练习:1.图1为C650型卧式车床的主电动机的主电路和控制电路部分。图1C650型卧式车床“主电动机”的主电路和控制电路(1)分析上图控制原理(2)图中用到的时间继电器属于那种类型?在电路中作用如何?(3)标出图中的电气互锁环节,其作用如何?(4)若C650型卧式车床的主电动机Ml只能点动,可能的故障原因时什么?在此情况下冷却泵能否正常工作?2 .分析图2-3M7130型平面磨床控制系统电气原理图(1)电磁吸盘控制电路如何构成?(2)分析M7130型平面磨床控制系统电气原理图。(3)图中变压器T2二次侧的并联支路RC和KI的作用各是什么?3 .试分析如图2-8Z3040型摇臂钻床的电气原

2、理图。(1)试分析Z3040型摇臂钻床摇臂升降过程的电气控制。(2)试分析Z3040型摇臂钻床主轴箱与立柱同时夹紧的电气控制。(3) Z3040型摇臂钻床中,电磁铁YA的作用是什么?(4) Z3040型摇臂钻床中,开关SQ3损坏后会产生怎样的故障现象?(5) Z3040型摇臂钻床中,KT是通电延时继电器还是断电延时型?其作用有哪些?(6) Z3040型摇臂钻床中,若按下主轴启动按钮SB2,主轴是否立刻带动钻头开始旋转?为什么?4.电气控制系统设计的主要内容有哪些?有哪些一般原则?模块二练习答案1 .图1为C650型卧式车床的主电动机的主电路和控制电路部分。(1)答:按下点动按钮SB2,KMl线

3、圈得电,KMl主触点闭合,主电机定子回路串电阻启动;按下反向起动按钮SB4,KM3、KT线圈得电,KM3常开辅助触点闭合,KA线圈得电,KA常开辅助触点闭合,KM2线圈得电并自锁,KM2主触点闭合,主电机反转。按下SB3的控制原理与上述相似。按下停止按钮后,所有线圈均失电,相应触点均复位,只有SR-2常开辅助触点闭合,KMl线圈得电,KMl主触点闭合,主电机进入反接制定状态;当电动机快要停下来时,SR-2常开辅助触点断开,KMl线圈失电,KMl主触点断开,主电机快速停车(2)答:属于通电延时型,在本电路中KT触点延时断开,防止电流表受到启动时电流过大冲击。(3)答:电气互锁为9-11、23-2

4、5,其作用防止KMIKM2两个线圈同时得电,防止主电路电源短路。(4)有点动,说明KMl有电,只是没有自锁,即KA可能有问题。KA问题不影响冷却泵,故冷却泵还可以工作。2 .分析图2-3M7130型平面磨床控制系统电气原理图(1)答:电磁吸盘控制电路经变压器T2将交流220V电压降为127V,经桥式整流装置变为IlOV的直流电压,再经转换开关SAl的选择(充磁、退磁、放松)以及插销X3供给电磁吸盘的线圈。(2)答:电磁吸盘不工作时,转换开关SAl置于“去磁位置”,即14-16、15-17接点接通,触点SAl(3-4)闭合,可以起动主轴电动机,可对工作台作适当的调整,或对工件进行去磁。正常加工时

5、合上电源开关QS,SAl置于“充磁位置”,即14-18、15-16接点接通,KI线圈得电,KI(3-4)接点闭合;按下SBl,KMl线圈得电,主触点KMl闭合,电动机Ml、M2通电运转,辅助触点KMl(4-5)完成自锁;按下SB3,KM2线圈得电,主触点KM2闭合,电动机M3通电运转;辅助触点KM2(4-8)完成自锁;对吸持在吸盘上的工件按照设定的参数进行加工。按下SB2、SB4,电动机Ml、M2、M3依次断电,再将吸盘上的工件去磁后便可取下。(3)变压器T2二次侧的并联支路RC实现整流装置的过电压保护,电流继电器KI作欠电流保护,电阻R3形成电磁吸盘线圈的放电回路。3 .试分析如图2-8Z

6、3040型摇臂钻床的电气原理图。(1)答:摇臂放松一摇臂上升一摇臂夹紧按下SB3-KTKM4(M3正转一摇臂放松,压SQ2)SQ2M3停转一摇臂放松停止一KM2M2正转一摇臂上升松开SB3一断电延时继电器KT-M2停转一摇臂停上升延时l3s后一KM5-M3反转、YA继续得电吸合一达预定位置开始夹紧一SQ3断KM5断一YA断一M3停转一摇臂夹紧(2)答:按下夹紧按钮SB6(A18)接触器KM5线圈(C18)吸合液压泵电动机M3反转,拖动液压泵送出压力油至夹紧油腔,使立柱与主轴箱同时夹紧一压下夹紧行程开关SQ4,SQ4常闭触点(BlO)断开,HLl(ClO)灯灭;SQ4常开触点(BlO)闭合,HL

7、2(ClO)亮,指示立柱与主轴箱均已夹紧,可以进行钻削加工。(3)答:YA为2位六通电磁阀线圈,即放松夹紧电磁阀。电磁阀线圈YA通电时,其送出的压力油经2位六通阀进入其中一油路,即进入立柱与主轴箱夹紧油腔,推动活塞和菱形块使立柱和主轴箱同时夹紧;电磁阀线圈YA不通电时,其送出的压力油经2位六通阀进入另一油路,即进入立柱与主轴箱松开油腔,推动活塞和菱形块使立柱和主轴箱同时松开。(4)答:SQ3夹紧到位行程开关。SQ3在摇臂夹紧时断开、摇臂松开时接通。SQ3应调整到摇臂夹紧后即动作的状态。若常闭点断不开,摇臂夹紧后不能动作,将使液压泵电动机M3长期工作而过载。若常闭点合不上,SB6松手后液压泵电动

8、机M3便断开,不能保证摇臂可靠夹紧。(5)答:KT是断电延时继电器。用了一个瞬动常开点、延时闭合常闭点、延时断开常开点,确保了升降电动机M2在断开电源且完全停止后才开始夹紧联锁。(6)答:若按下主轴启动按钮SB2,主轴是立刻带动钻头开始旋转。4.电气控制系统设计的主要内容有哪些?有哪些一般原则?电气设计的主要内容包括:1)原理设计内容拟订控制设计任务书。选择拖动方案、控制方式和电动机。设计并绘制电气原理图和选择电器元件并制定元器件目录表。对原理图各连接点进行编号。2)工艺设计内容根据电气原理图(包括元器件表),绘制电气控制系统的总装配图及总接线图。电器元件布置图的设计与绘制。电气组件和元件接线图的绘制。电气箱及非标准零件图的设计。各类元器件及材料清单的汇总。编写设计说明书和使用维护说明书。电气控制电路设计的一般原则:1)电气控制电路必须满足机械装备工艺要求;2)控制电路必须能安全可靠地工作;3)控制电路应力求在安装、操作和维修时简单、经济、方便。
