光伏发电原理.docx

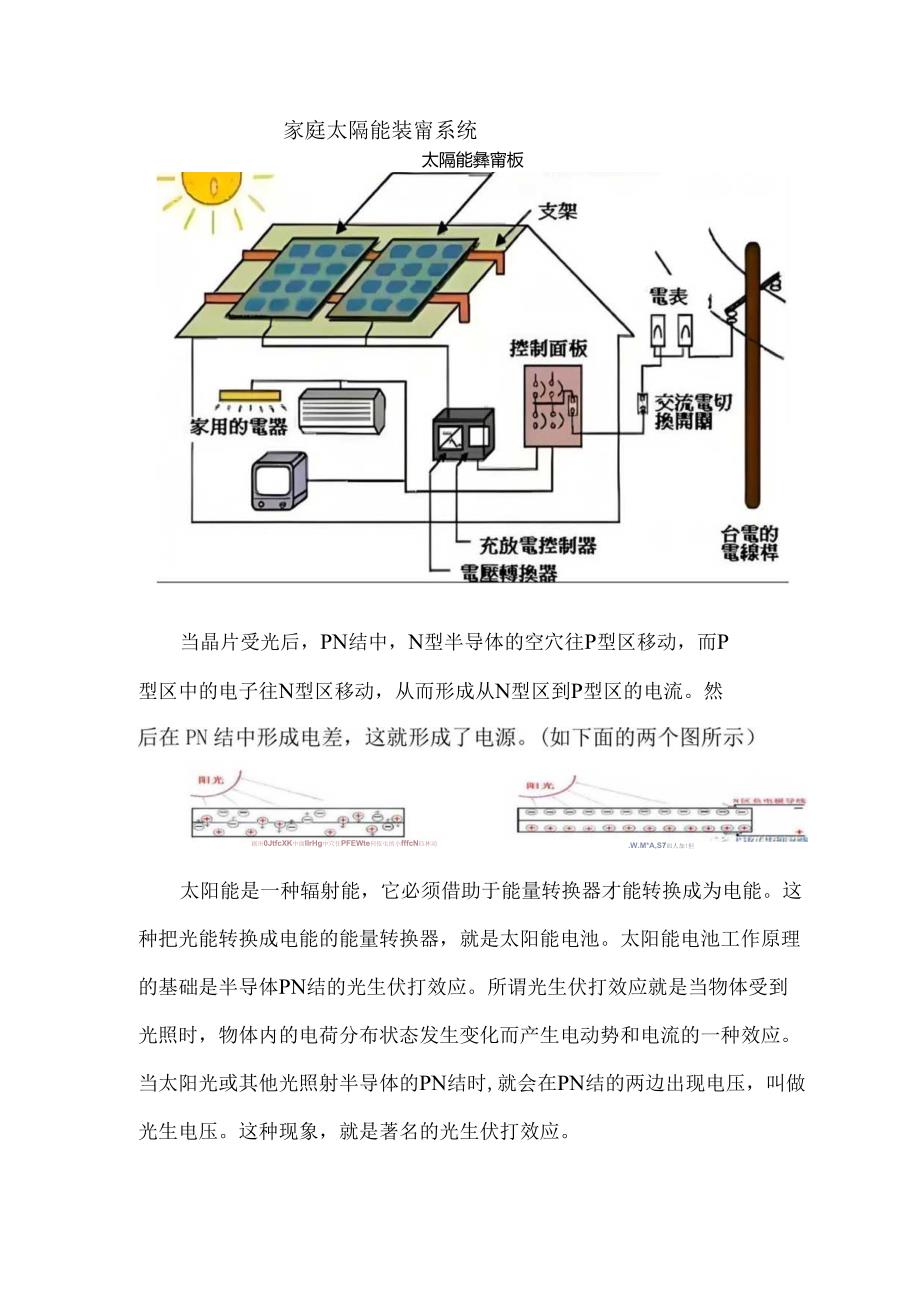

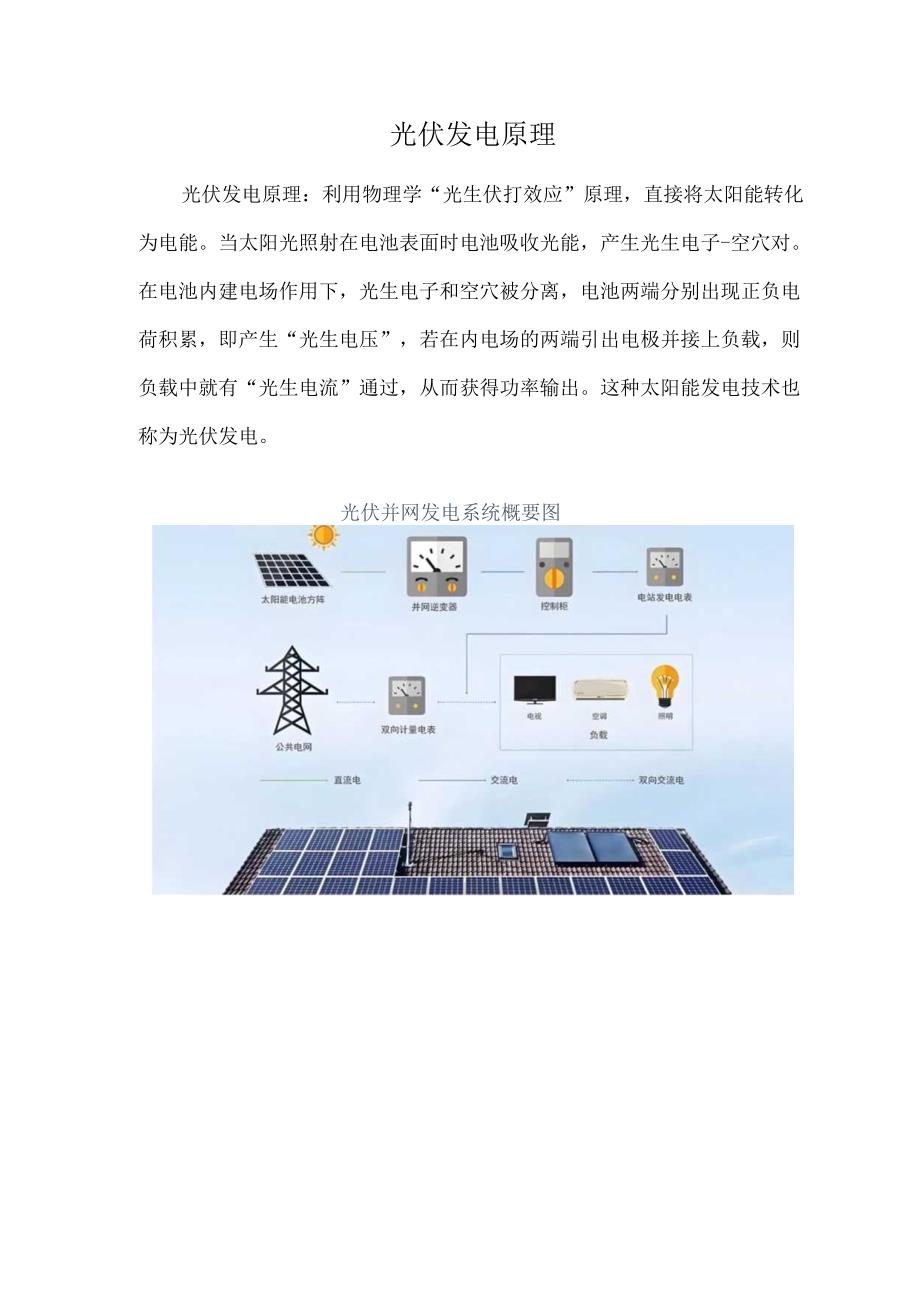

光伏发电原理光伏发电原理：利用物理学“光生伏打效应”原理，直接将太阳能转化为电能。当太阳光照射在电池表面时电池吸收光能，产生光生电子-空穴对。在电池内建电场作用下，光生电子和空穴被分离，电池两端分别出现正负电荷积累，即产生“光生电压”，若在内电场的两端引出电极并接上负载，则负载中就有“光生电流”通过，从而获得功率输出。这种太阳能发电技术也称为光伏发电。光伏并网发电系统概要图家庭太隔能装甯系统太隔能彝甯板当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流。然据卅0JtfcXK中面IlrHg中穴住PFEWte何依屯的小fffcNEX林动.W.M*A,S7皿人加!但太阳能是一种辐射能，它必须借助于能量转换器才能转换成为电能。这种把光能转换成电能的能量转换器，就是太阳能电池。太阳能电池工作原理的基础是半导体PN结的光生伏打效应。所谓光生伏打效应就是当物体受到光照时，物体内的电荷分布状态发生变化而产生电动势和电流的一种效应。当太阳光或其他光照射半导体的PN结时,就会在PN结的两边出现电压，叫做光生电压。这种现象，就是著名的光生伏打效应。空间电P型区荷区N型区O。oqoQe。食。翅斑我oSoo内电场
