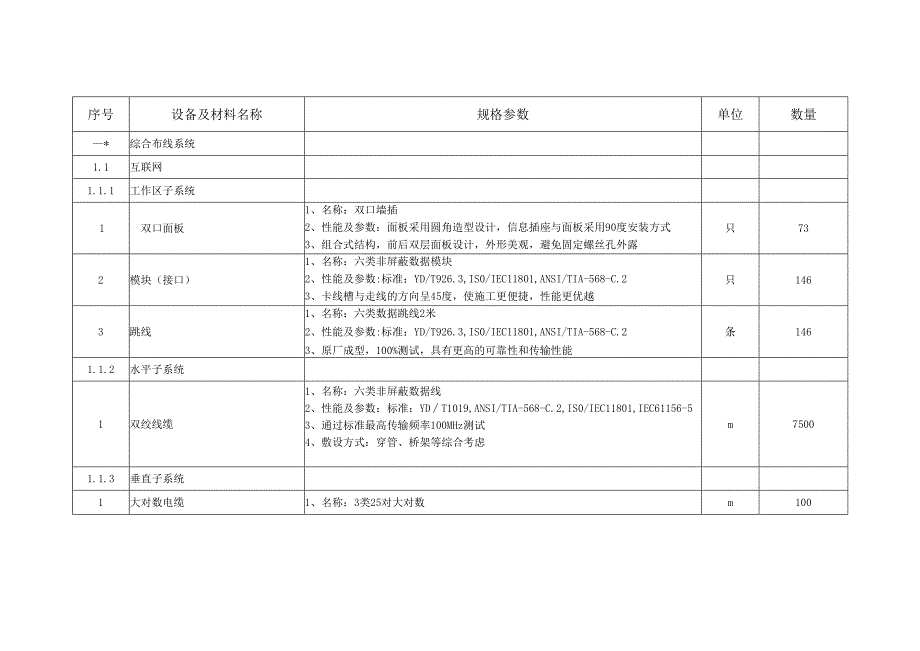

1、安置区幼儿园智能化系统工程设备技术规范书序号设备及材料名称规格参数单位数量*综合布线系统1.1互联网1.1.1工作区子系统1双口面板1、名称：双口墙插2、性能及参数：面板采用圆角造型设计，信息插座与面板采用90度安装方式3、组合式结构，前后双层面板设计，外形美观，避免固定螺丝孔外露只732模块（接口）1、名称：六类非屏蔽数据模块2、性能及参数:标准：YD/T926.3,IS0/IEC11801,ANSI/TIA-568-C.23、卡线槽与走线的方向呈45度，使施工更便捷，性能更优越只1463跳线1、名称：六类数据跳线2米2、性能及参数:标准：YD/T926.3,IS0/IEC11801,ANS

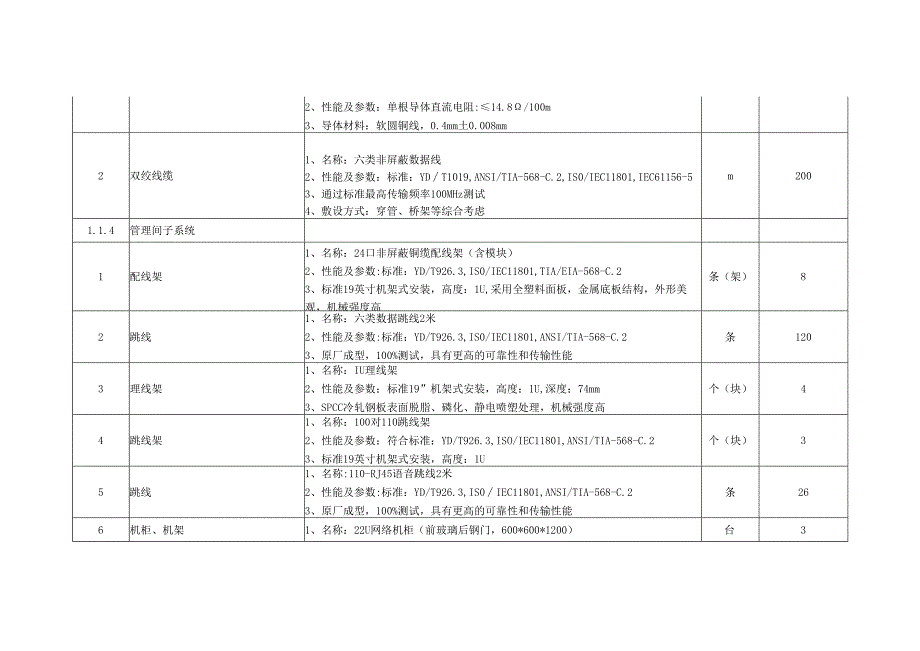

2、I/TIA-568-C.23、原厂成型，100%测试，具有更高的可靠性和传输性能条1461.1.2水平子系统1双绞线缆1、名称：六类非屏蔽数据线2、性能及参数：标准：YDT1019,ANSI/TIA-568-C.2,IS0/IEC11801,IEC61156-53、通过标准最高传输频率100MHz测试4、敷设方式：穿管、桥架等综合考虑m75001.1.3垂直子系统1大对数电缆1、名称：3类25对大对数m1002、性能及参数：单根导体直流电阻:14.8/100m3、导体材料：软圆铜线，0.4mm土0.008mm2双绞线缆1、名称：六类非屏蔽数据线2、性能及参数：标准：YDT1019,ANSI/T
3、IA-568-C.2,IS0/IEC11801,IEC61156-53、通过标准最高传输频率100MHz测试4、敷设方式：穿管、桥架等综合考虑m2001.1.4管理间子系统1配线架1、名称：24口非屏蔽铜缆配线架（含模块）2、性能及参数:标准：YD/T926.3,IS0/IEC11801,TIA/EIA-568-C.23、标准19英寸机架式安装，高度：1U,采用全塑料面板，金属底板结构，外形美观，机械强度高条（架）82跳线1、名称：六类数据跳线2米2、性能及参数:标准：YD/T926.3,IS0/IEC11801,ANSI/TIA-568-C.23、原厂成型，100%测试，具有更高的可靠性和传
4、输性能条1203理线架1、名称：IU理线架2、性能及参数：标准19”机架式安装，高度：1U,深度：74mm3、SPCC冷轧钢板表面脱脂、磷化、静电喷塑处理，机械强度高个（块）44跳线架1、名称：100对110跳线架2、性能及参数：符合标准：YD/T926.3,ISO/IEC11801,ANSI/TIA-568-C.23、标准19英寸机架式安装，高度：1U个（块）35跳线1、名称:110-RJ45语音跳线2米2、性能及参数:标准：YD/T926.3,IS0IEC11801,ANSI/TIA-568-C.23、原厂成型，100%测试，具有更高的可靠性和传输性能条266机柜、机架1、名称：22U网络
5、机柜（前玻璃后钢门，600*600*1200）台32、性能及参数：产品尺寸：宽度:60OX深度:60OX高度：1200mm,容量：22U3、材料为优质SPCC冷轧钢板，其中角规厚度2.0nun,框架厚度1.5mm,其它主要部件厚度1.2mm1.1.5设备间子系统1配线架1、名称：24口非屏蔽铜缆配线架（含模块）2、性能及参数:标准：YD/T926.3,IS0/IEC11801,TIA/EIA-568-C.23、标准19英寸机架式安装，高度：1U,采用全塑料面板，金属底板结构，外形美观，机械强度高条（架）12跳线1、名称：六类数据跳线2米2、性能及参数:标准：YD/T926.3,IS0/IEC1
6、1801,ANSI/TIA-568-C.23、原厂成型，100%测试，具有更高的可靠性和传输性能条243理线架1、名称：IU理线架2、性能及参数：标准19”机架式安装，高度：1U,深度：74mm3、SPCC冷轧钢板表面脱脂、磷化、静电喷塑处理，机械强度高个（块）44跳线架1、名称：100对110跳线架2、性能及参数：符合标准：YD/T926.3,IS0/IEC11801,ANSI/TIA-568-C.23、标准19英寸机架式安装，高度：1U个（块）15跳线1、名称:110-RJ45语音跳线2米2、性能及参数:标准：YD/T926.3,IS0IEC11801,ANSI/TIA-568-C.23、
7、原厂成型，100%测试，具有更高的可靠性和传输性能条266机柜、机架1、名称：42U网络机柜（前玻璃后钢门，600*600*2000）2、性能及参数：产品尺寸：宽度:60OX深度:60OX高度:2000mm,容量：42U3、材料为优质SPCC冷轧钢板，其中角规厚度2.0mm,框架厚度1.5mm,其它主要部件厚度1.2mm台11.2智能化专网1.2.1管理间子系统1配线架1、名称：24口非屏蔽铜缆配线架（含模块）2、性能及参数:标准：YD/T926.3,ISO/IEC11801,TIA/EIA-568-C.23、标准19英寸机架式安装，高度：1U,采用全塑料面板，金属底板结构，外形美观，机械强度
8、高条（架）42跳线1、名称：六类数据跳线2米2、性能及参数:标准：YD/T926.3,IS0/IEC11801,ANSI/TIA-568-C.23、原厂成型，100%测试，具有更高的可靠性和传输性能条963理线架1、名称：11J理线架2、性能及参数：标准19”机架式安装，高度：1U,深度：74mm3、SPCC冷轧钢板表面脱脂、磷化、静电喷塑处理，机械强度高个（块）41.2.2设备间子系统1配线架1、名称：24口非屏蔽铜缆配线架（含模块）2、性能及参数:标准：YD/T926.3,IS0/IEC11801,TIA/EIA-568-C.23、标准19英寸机架式安装，高度：1U,采用全塑料面板，金属底
9、板结构，外形美观，机械强度高条（架）12跳线1、名称：六类数据跳线2米2、性能及参数:标准：YD/T926.3,IS0/IEC11801,ANSI/TIA-568-C.23、原厂成型，100%测试，具有更高的可靠性和传输性能条243理线架1、名称：IU理线架2、性能及参数：标准19”机架式安装，高度：1U,深度：74mm3、SPCC冷轧钢板表面脱脂、磷化、静电喷塑处理，机械强度高个（块）14机柜、机架1、名称：42U网络机柜（前玻璃后钢门，600*600*2000）2、性能及参数：产品尺寸：宽度:60OX深度:60OX高度:2000mm,容量：42U3、材料为优质SPCC冷轧钢板，其中角规厚度
10、2.0三,框架厚度1.5三,其它台1主要部件厚度1.2mm二计算机网络系统2.1互联网1防火墙1、名称：防火墙2、性能及参数：网络适应性支持路由模式、透明（网桥）模式、混合模式，部署模式切换无需重启设备3、支持静态路由、策略路由、RIP、OSPF.ISP路由，其中ISP路由支持自定义，并可提供基于应用的策略路由4、透明、路由模式下支持将多条链路带宽进行捆绑套12交换机1、名称：核心交换机2、性能及参数：交换容量2598Gbps;转发性能2216MPPS3、提供固定千兆电口与24个，万兆SFP+光端口与4个；提供2个可插拔电源模块；1个可插拔风扇模块；1个扩展槽位4、提供独立的网络管理接口，同时
11、提供RJ45和miniUSB调试端口台（套）13交换机1、名称：48口接入交换机2、性能及参数：交换容量2598Gbps;转发性能2216MPPs；3、提供固定千兆电口248个，千兆SFP+光端口与2个；提供2个可插拔电源模块；1个可插拔风扇模块；1个扩展槽位4、提供独立的网络管理接口，同时提供RJ45和11iniUSB调试端口台（套）34交换机1、名称：8口PoE接入交换机2、性能及参数：整机交换容量不低于256Gbps,包转发率不低于42MPPS3、提供不低于8个千兆POE电口、不低于2个千兆光口；4、提供独立的网络管理接口，提供RJ45调试端口；台（套）35无线AP1、名称：放装式AP2
12、性能及参数：支持802.11anac和802.11bgn双频段同时工作,支持台18802.3af802.3at兼容供电，支持本地供电；3、发射功率最大支持27dBm,可调功率粒度为IdBn1；6无线控制器1、名称：无线控制器2、性能及参数：提供与1个千兆光电复用WAN口，与4个千兆电口LAN口,2个USB接口，最大可管理AP数与32个；3、支持对802.Ua/b/g/n/acAP进行统一控制;台17网络管理平台1、名称：网络管理平台2、性能及参数：能够提供图形化的拓扑显示，与真实设备一致的面板视图，能够反映设备拓扑连接关系和设备状态，信息、TraP主机等网管参数，就可管理设备，从而实现告警管
13、理、性能管理、基本信息管理、运行与维护等功能。3、支持设备快照、设备趋势图，实时查看设备端口信息，端口速率、双工状态等信息台12.2智能化专网1交换机1、名称：核心交换机2、性能及参数：交换容量2598Gbps;转发性能2216MPPS3、提供固定千兆电口与24个，万兆SFP+光端口与4个；提供2个可插拔电源模块；1个可插拔风扇模块；1个扩展槽位4、提供独立的网络管理接口，同时提供RJ45和miniUSB调试端口台（套）12交换机1、名称：24口接入交换机2、性能及参数：交换容量2598Gbps;转发性能2216MPPs；3、提供固定千兆电口与24个，千兆SFP+光端口与2个；提供2个可插拔电
14、源模块；1个可插拔风扇模块；1个扩展槽位4、提供独立的网络管理接口，同时提供RJ45和miniUSB调试端口。台（套）33交换机1、名称：24口PoE接入交换机2、性能及参数：整机交换容量不低于256Gbps,包转发率不低于42MPPS3、提供不低于24个千兆POE电口、不低于2个千兆光口；台（套）44、提供独立的网络管理接口，提供RJ45调试端口；三综合安防系统3.1视频监控3.1.1基础监控部分1摄像机1、名称：星光级22倍红外球机（室外）2、技术参数：具有不小于1/2.8inch逐行扫描200万像素CMOS图像传感器；3、焦距:5.2114.4mm,22倍光学变倍;4、具有1个RJ45网
15、络接口、1路报警输入、1路报警输出、1路音频输入及1路音频输出；台32摄像机1、名称：400万超星光红外筒型网络摄像机（大门口）2、技术参数：具有不小于1/1.8inch逐行扫描400万像素CMOS图像传感器；3、焦距范围：2.812mm,电动镜头,光圈：P-Iris；4、图像分辨力不小于1400TVL,亮度等级不小于11级。台13摄像机1、名称：微星光红外筒形网络摄像机（室外）2、技术参数：具有不小于1/2.8inch逐行扫描200万像素CMOS图像传感器；3、焦距：4.mm6.0mm8.0mm12.Omm可选;4、图像分辨力不小于IlOO线，亮度等级不小于11级；台124摄像机1、名称：定
16、焦海螺型半球网络摄像机（室内）2、技术参数：具有不小于1/2.7英寸逐行扫描200万像素CMOS图像传感器；3、焦距：2.8mm4mm6mm,焦距可选；台585摄像机1、名称：电梯半球网络摄像机2、技术参数：具有不小于1/2.9inch逐行扫描200万像素CMOS图像传感器；3、焦距：2.8mm4.0mm,焦距可选，内置1个Mic；4、图像分辨力不小于IlOOTVL,亮度等级不小于11级；最低照度：0.0031x台1（彩色）、0.00031x（黑白）；6电梯专用无线网桥1、名称：无线网桥2、技术参数：耐高温阻燃的外壳设计；采用高性能802.1InWIFl芯片，最高速率可达300Mbps；200
17、米远距离视频传输；支持点对点传输方式和四种工作模式（接入点AP、客户端Client、接入点AP（WDS）、客户端Client（WDS）。3、可网页远程控制和管理对17摄像机支架1、名称：球机支架2、技术参数：球机壁装支架个18摄像机支架1、名称：枪机支架2、技术参数：筒机壁装支架个419立杆1、名称：室外监控立杆2、技术参数：钢制4米，含基础、地笼及接地根710防雷器1、名称：二合一防雷器2、技术参数：二合一防雷器套1611收发器1、名称：光纤收发器2、技术参数：光纤收发器对212电源设备1、名称：监控电源DC12V2、技术参数：12V/2A国内行业款UNV品牌适配器（圆头）块7113室外防水
18、箱1、名称：室外防水箱2、型号：定制，满足系统使用要求，不锈钢套23.1.2明厨亮灶部分1摄像机1、名称：防油污筒型网络摄像机2、技术参数：具有不小于1/2.8inch逐行扫描200万像素CMOS图像传感器；3、焦距：4.mm6.0mm8.0mm12.Omm可选;4、图像分辨力不小于IlOO线，亮度等级不小于11级；台82摄像机支架1、名称：筒机壁装支架2、技术参数：筒机壁装支架个83DC12V/2A多功能安防电源适配器（圆头）1、名称：DC12V/2A多功能安防电源适配器（圆头）2、技术参数：12V/2A国内行业款UNV品牌适配器（圆头）块84大屏1、名称：明厨亮灶55寸液晶监视器2、技术参
19、数：窄边55寸液晶监视器，金属外观3、边框厚度：II.8mm4、含单屏壁挂支架块15录像设备1、名称：4盘位16路网络视频录像机2、技术参数：4盘位硬盘录像机，可接入不少于16路的108OP高清网络视频；3、应支持不低于2个RJ45网络接口、1个VGA接口、2个HDMl接口、3个USB接口、1路BNC视频输出接口、1路音频输入接口、1路音频输出接口、1路RS232接口、1路RS485接口、4个SATA接口、1个eSATA接口、16路报警输入、4路报警输出台164路高清解码器1、名称：4路高清解码器2、技术参数：采用嵌入式LinUX操作系统，支持7X24小时稳定运行，不易受到黑客、病毒的入侵和攻
20、击；3、具有1个RJ45网络接口、1路音频输入接口、1路音频输出接口、1路DVl输入接口、4路DVl输出接口、1个RS422接口接口、1个RS485接口；台17专业存储硬盘1、名称：西数4T监控级硬盘2、技术参数：3.5”英寸,4TB容量,SATA6Gbs接口，缓存64MB,转速54007200智能调节块48DVI-D线缆1、名称：DVbD线缆2、性能及参数：10米DVbD线缆-拼接屏专用根13.1.3监控中心部分1电脑1、名称：客户端电脑2、技术参数：CPU:i5-9400内存8G硬盘：ITwinl显示器：21.5英寸3、门卫一台，监控室一台台22综合监控一体化平台1、名称：综合监控一体化平
21、台2、技术参数：支持不少于16个硬盘一对一指示灯、运行指示灯（RlJN）、告警指示灯（ALM）,网络状态指示灯（NET）、两个解码卡指示灯（SLOT0、SLOTl）.扩展柜指示灯（LINK）；3、支持2个HDMI接口（HDMI接口均应支持4K及以下分辨率输出），1个eSATA存储拓展接口，4个USB3.0接口，1个RS-232RJ45接口，1个RS485422RJ45接口；套13存储扩展柜1、名称：8盘位网络存储扩展柜2、性能及参数：支持8个SATA接口，单盘最大支持8T；3、每个接口均支持500GB/1TB/2TB/3TB/4TB/5TB/6TB/8TB等容量硬盘；台14录像设备1、名称：2
22、盘位9路网络视频录像机2、技术参数：2盘位硬盘录像机，可接入不少于9路的108OP高清网络视频；3、具有不低于2个RJ4510M100M100oM自适应以太网口、8路报警输入接口、2路报警输出接口、1个HDMl接口、1个VGA接口；具有一对音频输入输出接口、1个USB2.0、1个USB3.0接口；具有1个RS485接口、2个SATA3.0接口；台15专业存储硬盘1、名称：西数4T监控级硬盘2、技术参数:3.5英寸,4TB容量，SATA6Gbs接口,缓存64MB,转速5400-7200智能调节3、清单项目特征不完善处具体详见技术规范书、图纸及招标资料，满足相关规范要求。块246液晶拼接屏1、名称
23、55寸液晶拼接屏2、技术参数：采用工业级A规液晶面板，支持6万小时不间断工作，性能块4可靠、稳定,屏幕尺寸55寸，亮度与500cd平方，液晶屏拼接光学拼缝窄边W3.5m11,拼缝整齐，面板平整，整体无变形。3、分辨率1920X1080,可视角（度）178（水平及垂直）色数16.7M,对比度4000:1显示比列16：9,噪音20dB。4、含拼接屏框架74路高清解码器1、名称：4路高清解码器2、技术参数：采用嵌入式LinUX操作系统，支持7X24小时稳定运行，不易受到黑客、病毒的入侵和攻击；3、具有1个RJ45网络接口、1路音频输入接口、1路音频输出接口、1路DVl输入接口、4路DVl输出接口、
24、1个RS422接口接口、1个RS485接口；台18DVI-D线缆1、名称：DVbD线缆2、性能及参数：10米DVbD线缆-拼接屏专用根49操作台1、名称：钢制操作台2、性能及参数：2工位钢制操作台（含坐椅）套110UPS安装1、名称:UPS主机（IOkVA）2、技术参数：本次UPS电源要求采用功率为IOKVA三进单出。3、UPS具有LCD显示面板和LED状态指示灯。4、输入电压范围:305-478VAC5、含基础、支架台111蓄电池1、名称：畜电池（后备2小时）2、技术参数：要求UPS主机和蓄电池同一个品牌3、要求蓄电池类型为：免维护铅酸蓄电池。要求蓄电池浮充设计寿命为10年4、要求单只蓄电池
25、容量：12VloOAH。节3212机柜、机架1、名称：电池柜2、技术参数：C32台13、含基础、支架4、清单项目特征不完善处具体详见技术规范书、图纸及招标资料，满足相关规范要求。3.1.4传输部分1双绞线缆1、名称：六类非屏蔽数据线2、性能及参数：标准：YDT1019,ANSI/TIA-568-C.2,ISO/IEC11801,IEC61156-53、通过标准最高传输频率100MHz测试4、敷设方式：穿管、桥架等综合考虑m45002光缆1、名称：4芯室外单模光缆2、性能及参数:标准：YDT769,IS0IEC11801,ANSI/TIA-568-C.33、全截面阻水结构，松套管填充特种油膏，确
26、保良好的阻水防潮性能m2503配线1、名称：电气配线2、规格：RVVV-3*2.5m5004配线1、名称：电源线2、型号：电源线RVV2*1.0m8004公共广播系统4.1前端部分1扬声器1、名称：普通吸顶音箱2、技术参数：额定功率：6W最大IOW3、输入电压：100V4、灵敏度:88dB只262扩声系统设备1、名称：混合功放（80W）2、技术参数：自带双口集线器（HUB）,可直接接入局域网（LAN）或广域网（WAN）,可播放网络音频，可接受服务器及其它IP网络设备的访问与控制。台33、网络故障自我诊断，网络通讯状态显示。3扬声器1、名称：室外防水草坪音箱2、技术参数：额定/最大功率：30/5
27、0W；3、输入电压：100V；个134扩声系统设备1、名称:定压功放（100OW）2、技术参数：独特的定压式专用放大电路。3、超大功率,极高的稳定性及可靠性。台15单通道机架式网络终端1、名称：单通道机架式网络终端2、技术参数：任何有以太网口的地方均可接入，自带双口集线器（HUB）,可接受服务器及其它IP网络设备的访问与控制。网络故障自我诊断，网络及服务状态显示。3、具有一路线路输出，可将网络上数字音频转换为模拟音频信号，可以连接普通传统摸拟功放。台16音箱1、名称：网络点播音箱（主箱+辅助音箱）2、技术参数：自带双口集线器（HUB）,可直接接入局域网（LAN）或广域网（WAN）,可播放网络音
28、频，可接受服务器及其它IP网络设备的访问与控制。3、强大的网络音频播放功能,可在网络中独立使用，可直接播放来自于IP网络音频矩阵、IP网络收音头或IP网络CD的网络音频信号。对147头戴式无线耳麦1、名称：头戴式无线耳麦2、技术参数：配套网络音频蓝牙终端台144.2监控中心部分1调制器1、名称：调频/调幅数字调谐收音机2、技术参数：LCD中英文显示屏；3、歌曲动态频谱显示功能；台12MP3播放器(USB)1、名称：MP3播放器（USB）台12、技术参数：LCD中英文显示屏；3、歌曲动态频谱显示功能；3话筒1、名称：桌面式网络寻呼话筒2、技术参数：自带双口集线器（HUB）,可直接接入局域网（LA
29、N）或广域网（WAN）,可播放网络音频，可接受服务器及其它IP网络设备的访问与控制。3、网络故障自我诊断，网络及服务状态显示。台14控制主机1、名称：IP网络广播系统中控主机2、技术参数：IP网络广播触摸控制中心，采用工业级工控机机箱设计（6U）,机箱采用钢结构，采用SSD固态硬盘更安全可靠；3、采用15.6英寸超大显示屏，触摸屏操控简单易用；带DVD光驱套15软件1、名称：IP网络广播系统控制软件2、技术参数：具备系统终端设备状态实时监测查询管理功能。3、具备终端与外设集中配置管理功能。套16编码器1、名称：六通道机架式网络编码器2、技术参数：任何有以太网口的地方均可接入，自带双口集线器（H
30、UB）,可接受服务器及其它IP网络设备的访问与控制。3、网络故障自我诊断，网络及服务状态显示。套17IP网络消防采集器1、名称：IP网络消防采集器2、规格型号：任何有以太网口的地方均可接入，自带双口集线器（HUB）,可接受服务器及其它IP网络设备的访问与控制。3、网络故障自我诊断，网络及服务状态显示。4、清单项目特征不完善处具体详见技术规范书、图纸及招标资料，满足相关规范要求。台18强插电源1、名称：强插电源2、技术参数：24V直流电压受控输出3、用于强制打开关闭的音量开关或者其它强插设备台19顺序电源启动器1、名称：顺序电源启动器2、技术参数：16路电源输出，并有LED灯指示。3、具有紧急/
31、正常开机模式。台110定时器1、名称：节目定时器2、技术参数：任何有以太网口的地方均可接入，自带双口集线器(HUB),可接受服务器及其它IP网络设备的访问与控制3、网络故障自我诊断，网络及服务状态显示。台14.3传输部分1双绞线缆1、名称：六类非屏蔽数据线2、性能及参数：标准：YDT1019,ANSI/TIA-568-C.2,IS0/IEC11801,IEC61156-53、通过标准最高传输频率100MHz测试4、敷设方式：穿管、桥架等综合考虑m3502配线1、名称：广播线2、型号:RVS2*1.5m9003配线1、名称：广播线2、型号:RVS2*2.5m5004配线1、名称：电源线2、型号:
32、RVV2*1.5m305综合管网系统5.1室内1配管1、名称：电线管2、材质：KBG203、配置要求：综合考虑4、含接线盒m15005、含开槽及原样恢复费用6、清单项目特征不完善处具体详见技术规范书、图纸及招标资料，满足相关规范要求。5.2室外1手孔1、名称：弱电手孔2、材质要求:600*600*80求m,含井盖套1027孔梅花管1、名称：7孔梅花管2、材质要求:7*PE323、清单项目特征不完善处具体详见技术规范书、图纸及招标资料，满足相关规范要求。m5003过路钢管1、名称：SC过路钢管2、材质要求：100;国标3、含防水套管制作安装4、清单项目特征不完善处具体详见技术规范书、图纸及招标资料，满足相关规范要求。m504配管1、名称：电线管2、材质：PE323、配置要求：室外埋地m320
