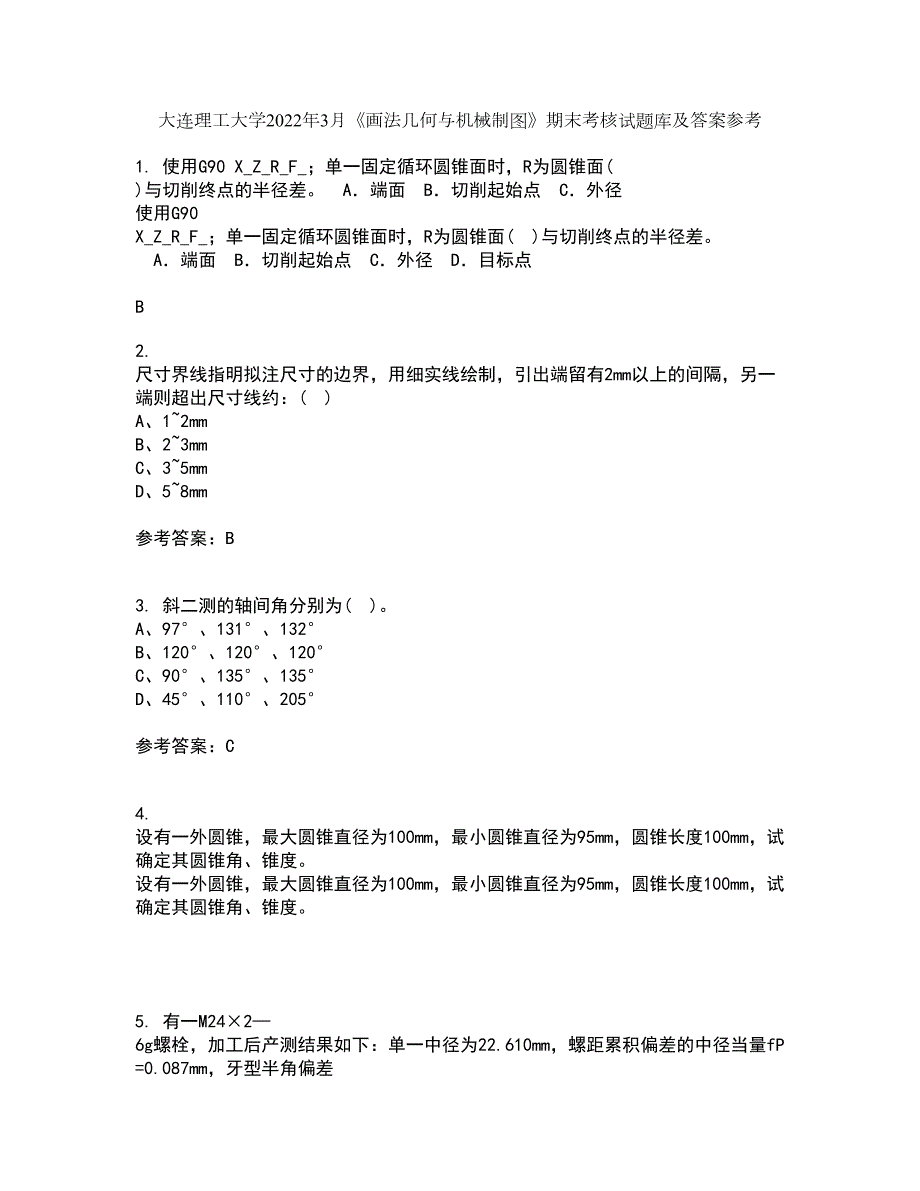

1、大连理工大学2022年3月画法几何与机械制图期末考核试题库及答案参考1. 使用G90 X_Z_R_F_；单一固定循环圆锥面时，R为圆锥面( )与切削终点的半径差。 A端面 B切削起始点 C外径使用G90 X_Z_R_F_；单一固定循环圆锥面时，R为圆锥面()与切削终点的半径差。A端面B切削起始点C外径D目标点B2. 尺寸界线指明拟注尺寸的边界，用细实线绘制，引出端留有2mm以上的间隔，另一端则超出尺寸线约：( )A、12mmB、23mmC、35mmD、58mm参考答案：B3. 斜二测的轴间角分别为( )。A、97、131、132B、120、120、120C、90、135、135D、45、110

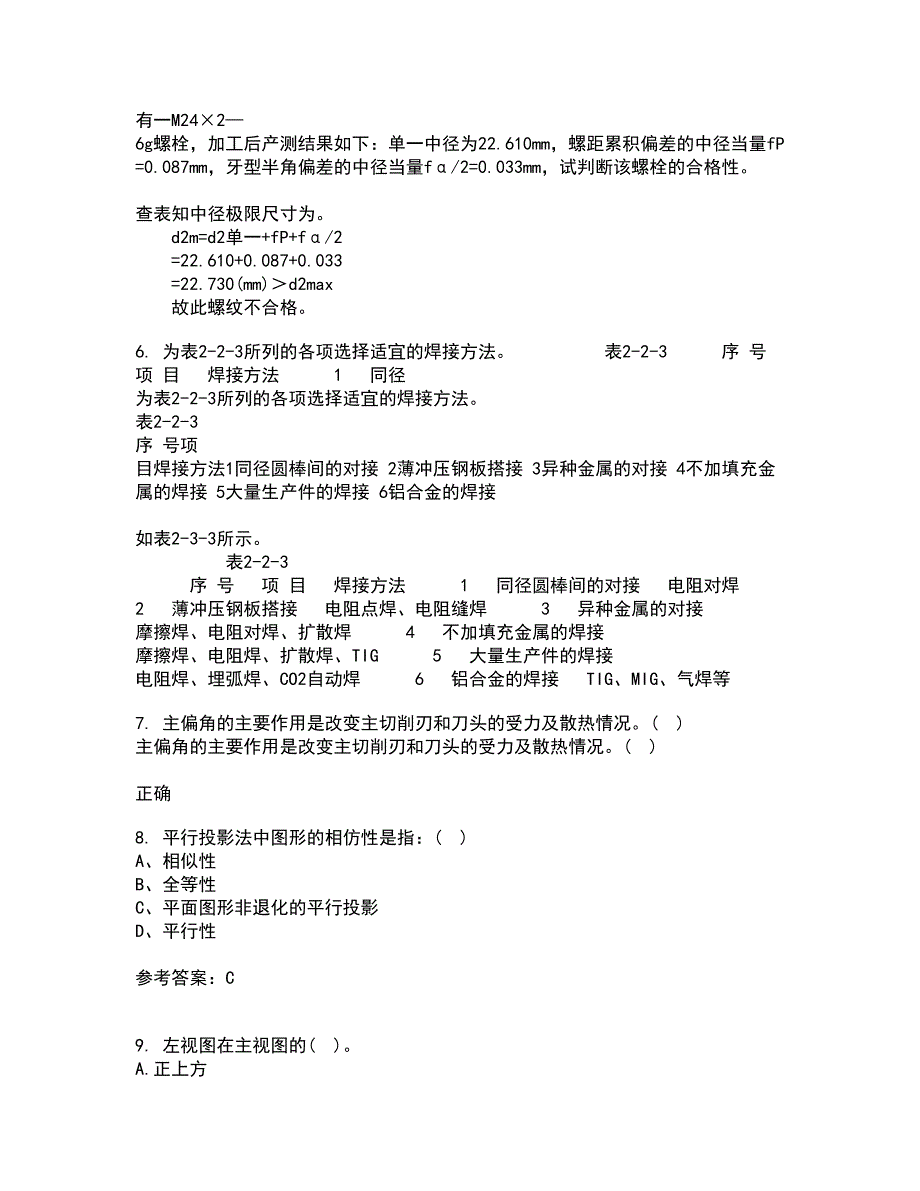

2、205参考答案：C4. 设有一外圆锥，最大圆锥直径为100mm，最小圆锥直径为95mm，圆锥长度100mm，试确定其圆锥角、锥度。设有一外圆锥，最大圆锥直径为100mm，最小圆锥直径为95mm，圆锥长度100mm，试确定其圆锥角、锥度。 5. 有一M2426g螺栓，加工后产测结果如下：单一中径为22.610mm，螺距累积偏差的中径当量fP=0.087mm，牙型半角偏差有一M2426g螺栓，加工后产测结果如下：单一中径为22.610mm，螺距累积偏差的中径当量fP=0.087mm，牙型半角偏差的中径当量f/2=0.033mm，试判断该螺栓的合格性。查表知中径极限尺寸为。 d2m=d2单一+fP
3、f/2 =22.610+0.087+0.033 =22.730(mm)d2max 故此螺纹不合格。 6. 为表2-2-3所列的各项选择适宜的焊接方法。 表2-2-3 序 号 项 目 焊接方法 1 同径为表2-2-3所列的各项选择适宜的焊接方法。表2-2-3序 号项 目焊接方法1同径圆棒间的对接2薄冲压钢板搭接3异种金属的对接4不加填充金属的焊接5大量生产件的焊接6铝合金的焊接如表2-3-3所示。 表2-2-3 序 号 项 目 焊接方法 1 同径圆棒间的对接 电阻对焊 2 薄冲压钢板搭接 电阻点焊、电阻缝焊 3 异种金属的对接 摩擦焊、电阻对焊、扩散焊 4 不加填充金属的焊接 摩擦焊、电阻焊、

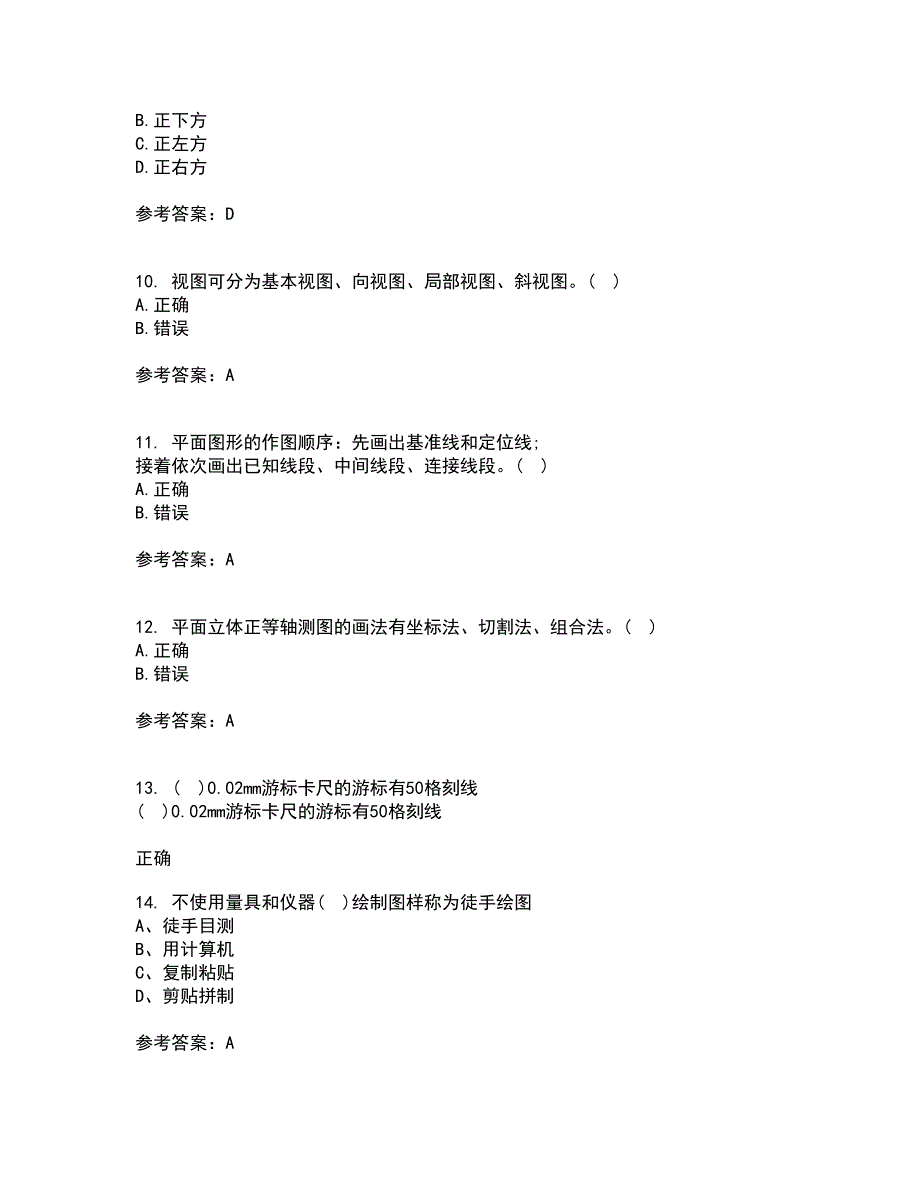

4、扩散焊、TIG 5 大量生产件的焊接 电阻焊、埋弧焊、CO2自动焊 6 铝合金的焊接 TIG、MIG、气焊等 7. 主偏角的主要作用是改变主切削刃和刀头的受力及散热情况。( )主偏角的主要作用是改变主切削刃和刀头的受力及散热情况。()正确8. 平行投影法中图形的相仿性是指：( )A、相似性B、全等性C、平面图形非退化的平行投影D、平行性参考答案：C9. 左视图在主视图的( )。A.正上方B.正下方C.正左方D.正右方参考答案：D10. 视图可分为基本视图、向视图、局部视图、斜视图。( )A.正确B.错误参考答案：A11. 平面图形的作图顺序：先画出基准线和定位线; 接着依次画出已知线段、中间线
5、段、连接线段。( )A.正确B.错误参考答案：A12. 平面立体正等轴测图的画法有坐标法、切割法、组合法。( )A.正确B.错误参考答案：A13. ( )0.02mm游标卡尺的游标有50格刻线()0.02mm游标卡尺的游标有50格刻线正确14. 不使用量具和仪器( )绘制图样称为徒手绘图A、徒手目测B、用计算机C、复制粘贴D、剪贴拼制参考答案：A15. 工程总承包管理要聚焦( )的“五大能力”提升。A.设计管理能力、计划管控能力、采购集约能力、分包管理能力、资源整合能力B.设计管理能力、规划管控能力、采购集约能力、专业化管理能力、劳务管理能力C.设计管理能力、计划管控能力、采购集约能力、专业化
6、管理能力、资源整合能力D.设计管理能力、计划管控能力、采购集约能力、专业化管理能力、资源整合能力参考答案：D16. 满足泰勒原则的光滑极限量规通规与被检测表面应成_接触，止规与被检测表面应成_接触。满足泰勒原则的光滑极限量规通规与被检测表面应成_接触，止规与被检测表面应成_接触。面$两点17. 当剖切平面通过非圆孔会导致出现完全分离的两个剖面区域时，这些结构应按剖视图画出。( )A.正确B.错误参考答案：A18. 金属切削机床如何进行分类?常用的分类方法是怎样的?金属切削机床如何进行分类?常用的分类方法是怎样的?金属切削机床主要是按加工性质和所用刀具进行分类的。 目前我国将机床分为12大类。每
7、一大类的机床中，按结构、性能和工艺特点还细分为若干组，每一组又细分为若干系(系列)。 除上述基本分类方法外，还可按照通用程度分为通用机床、专门化机床、专用机床；按照加工精度不同分为普通机床、精密机床、高精度机床；按照自动化程度分为手动、机动、半自动、自动机床；按照重量和尺寸不同分为仪表机床、中型机床、大型机床、重型机床、超重型机床；按照机床的主要器官的数目分为单轴、多轴或单刀、多刀机床等。 19. 移出断面图的轮廓线用细实线画出。( )A.正确B.错误参考答案：B20. 加工凹形圆弧表面时，圆弧形车刀切削刃的圆弧半径应该( )被加工圆弧半径。 A小于或大于 B小于 C大于或加工凹形圆弧表面时，
8、圆弧形车刀切削刃的圆弧半径应该()被加工圆弧半径。A小于或大于B小于C大于或等于B21. 普通螺纹的公称直径指的是中径。( )A.正确B.错误参考答案：B22. 在建筑图样中，平面图和剖面图中被剖切的主要建筑构造的轮廓线采用( )。A、粗实线B、细实线C、波浪线D、虚线参考答案：A23. 说出下列材料的类别，各举一个应用实例：2A12、ZL102、H62、ZChSnSb11-6、QBe2。 例如：5A05，防锈铝合金，可制造油说出下列材料的类别，各举一个应用实例：2A12、ZL102、H62、ZChSnSb11-6、QBe2。例如：5A05，防锈铝合金，可制造油箱。2A12硬铝，飞机蒙皮；ZL
9、102铸造硅铝合金，发动机汽缸体；H62黄铜，螺钉、散热器；ZChSnSb11-6锡基轴承合金(巴氏台金)，轴承零件；QBe2铍青铜，仪表齿轮。24. 尺寸起止符号采用斜短线形式时，应与尺寸界线成( )，长度是( )。A.45，5B.45，23C.60，23D.30，23参考答案：B25. 在脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( )。 A可逆计数器UDC B位置检测在脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是()。A可逆计数器UDCB位置检测器C同步电路DAM偏差补偿寄存器AA可逆计数器UDC用来计算位置跟随误差；B位置检测器：用来计算位置跟
10、随误差；C 同步电路用来解决指令脉冲和反馈脉冲的同步问题；D AM偏差补偿寄存器对速度控制单元的死区进行补偿。26. 正平面的正面投影积聚为直线。( )此题为判断题(对，错)。参考答案：27. 当采用带装订边的图纸幅面格式时，不管图纸大小，其装订边尺寸都是( )。A.5B.10C.25D.20参考答案：C28. 斜二轴测图OY轴的轴向伸缩系数取成0.5或0.75或其他的非1值，通常采用( )的OY轴轴向伸缩系数。A、0.5B、0.6C、0.82D、1.22参考答案：A29. 磨削表层裂纹是由于表面层( )的结果。 A残余应力作用 B氧化 C材料成分不匀D产生回火磨削表层裂纹是由于表面层()的结
11、果。A残余应力作用B氧化C材料成分不匀D产生回火A30. ( )是在频域描述输出信号与输入信号的因果性的指标。()是在频域描述输出信号与输入信号的因果性的指标。相干函数31. 槽轮机构的运动因数是指槽轮运动时间为tm与回转周期t之比，即=tm/t，对单圆销槽轮机构，比较准确的表达式应槽轮机构的运动因数是指槽轮运动时间为tm与回转周期t之比，即=tm/t，对单圆销槽轮机构，比较准确的表达式应为()。A01B00.5C0.51D1B32. ( )圆锥齿轮的理论交点可以用量具直接测量。()圆锥齿轮的理论交点可以用量具直接测量。错误33. ( )三线蜗杆零件图常采用主视图、剖面图(移出剖面)和局部放大
12、的表达方法。()三线蜗杆零件图常采用主视图、剖面图(移出剖面)和局部放大的表达方法。正确34. 二极管的引出线为PN结的正极者称为负极二极管。( )二极管的引出线为PN结的正极者称为负极二极管。( )参考答案35. 由于工件定位所造成的加工面相对其_的位置误差，称为定位误差。由于工件定位所造成的加工面相对其_的位置误差，称为定位误差。基准36. 机件的每一尺寸，在图样中一般只标注一次。( )A.正确B.错误参考答案：A37. 平衡结晶获得的Ni=40%的Cu-Ni合金比Ni=20%的Cu-Ni合金的强度、硬度要高。平衡结晶获得的Ni=40%的Cu-Ni合金比Ni=20%的Cu-Ni合金的强度、
13、硬度要高。正确38. 互相垂直3个直角坐标轴在( )的投影称为轴测轴。A、正面B、水平面C、侧平面D、轴测投影面参考答案：D39. 三爪卡盘和四爪卡盘都是定心夹紧装置。( )三爪卡盘和四爪卡盘都是定心夹紧装置。()错误三爪卡盘的三个卡爪能同时向中心靠近或退出，装夹方便能自动定心；四爪卡盘有四个互不相关的卡爪，均可独立移动，所以在安装工件时须进行仔细的找正工件。40. 在斜二等轴测图中，取两个轴的轴向伸缩系数为1时，另一个轴的轴向伸缩系数为( )。A、0.5B、0.6C、0.82D、1.22参考答案：A41. 片式熔断器以不同的颜色区分额定电流。( )片式熔断器以不同的颜色区分额定电流。( )答
14、案：对42. 平行投影中的投射线与投影面垂直时，称为( )。A、垂直投影法B、正投影法C、斜投影法D、中心投影法参考答案：B43. HRA表示的是洛氏硬度的A标尺。HRA表示的是洛氏硬度的A标尺。正确44. 正态分布曲线中，决定了分布曲线的_，决定了分布曲线的_。正态分布曲线中，决定了分布曲线的_，决定了分布曲线的_。分散程度$位置45. 重合断面图的轮廓线用粗实线画出。( )A.正确B.错误参考答案：B46. 试确定两步公式 yi+1=A(yi+yi-1)+hBf(xi，yi)+Cf(xi-1，yi-1) 中的参数A、B、C使其具有尽可能高试确定两步公式 yi+1=A(yi+yi-1)+hB
15、f(xi，yi)+Cf(xi-1，yi-1) 中的参数A、B、C使其具有尽可能高的精度，并指出能达到的阶数。正确答案：47. 绘图仪器中分规的主要作用是：( )A、画圆或圆弧B、是圆规的备用品C、用来截量长度D、等分线段参考答案：C48. 数控装置中常用的存储器如何分类?各种存储器有什么特点?数控装置中常用的存储器如何分类?各种存储器有什么特点?根据使用功能不同，可分为：(1)读写存储器(RAM)，主要用来存放加工程序、加工现场参数和系统的工作缓冲区。由于系统掉电后，读写存储器中的信息会丢失，所以一般系统都设有掉电保护装置。(2)只读存储器(ROM)，在程序执行过程中只能读出，不能写入，掉电后
16、仍可保持信息。因此，只读存储器一般用来存放固定的程序，如微机的管理程序、监控程序、汇编语言、用户控制程序等。49. 用于轴孔连接时，键的顶面与轮毂中的键槽底面的间隙，应画1条线。( )A.正确B.错误参考答案：B50. 几何公差所描述的区域所具有的特征是_。 A大小 B方向 C形状 D位置几何公差所描述的区域所具有的特征是_。A大小B方向C形状D位置ABCD51. _和_是开式齿轮传动的主要失效形式。参考答案：齿面磨损;因磨损导致的轮齿折断52. 在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为( )。A、0.5B、1C、0.82D、1.22参考答案：B53. 螺纹
17、 )是指相邻两牙在中径线上对应两点间的轴向距离。A.螺距B.导程C.公称直径D.牙型参考答案：A54. 建筑平面图、立面图、剖面图的常用比例取( )。A.15、110B.120、150C.150、1100D.1200、1500参考答案：C55. 滚动轴承的寿命分布曲线表示了轴承的寿命与可靠性之间的关系。( )滚动轴承的寿命分布曲线表示了轴承的寿命与可靠性之间的关系。()正确56. 建筑立面图(正立面图)应该( )。A.反映主要出入口或比较显著地反映出房屋外貌特征B.任何一个立面方向都可以C.表达建筑物楼梯的形式，构造及细部尺寸D.表示物建筑房间的格局与分布参考答案：A57. 包容要求给定的边
18、界是_边界，它用来限制被测要素的_不得超越该边界。包容要求给定的边界是_边界，它用来限制被测要素的_不得超越该边界。最大实体$实际轮廓(或实际尺寸与形状误差的综合)58. 5刀具的磨损过程有哪几个阶段?为何会出现这种规律?5刀具的磨损过程有哪几个阶段?为何会出现这种规律?5刀具磨损实验结果表明，刀具磨损过程可以分为三个阶段。 1)初期磨损阶段。新刃磨的刀具刚投入使用，后刀面与工件的实际接触面积很小，单位面积上承受的正压力较大，再加上刚刃磨后的后刀面微观凸凹不平，刀具磨损速度很快，此阶段称为刀具的初期磨损阶段。刀具刃磨以后如能用细粒度磨粒的油石对刃磨面进行研磨，可以显著降低刀具的初期磨损量。 2
19、)正常磨损阶段。经过初期磨损后，刀具后刀面与工件的接触面积增大，单位面积上承受的压力逐渐减小，刀具后刀面的微观粗糙表面已经磨平，因此磨损速度变慢，此阶段称为刀具的正常磨损阶段。它是刀具的有效工作阶段。 3)急剧磨损阶段。当刀具磨损量增加到一定限度时，切削力、切削温度将急剧增高，刀具磨损速度加快，直至丧失切削能力，此阶段称为急剧磨损阶段。在急剧磨损阶段让刀具继续工作是一件得不偿失的事情，既保证不了加工质量，又加速消耗刀具材料，如出现切削刃崩裂的情况，损失就更大。刀具在进入急剧磨损阶段之前必须更换。 59. 通常所说的形体的三视图是指主视图、俯视图、左视图。( )A.正确B.错误参考答案：A60. 径向圆跳动误差包括_误差和_误差。径向圆跳动误差包括_误差和_误差。同轴度$圆度
