1、水库工程自动化系统、信息化系统采购技术要求3水文自动测报系统153.1系统组网163.1.1通讯组网163.1.2遥测站工作方式163.1.3通信技术要求163.2系统技术要求163.3系统站点主要功能173.3 .1遥测站主要功能173.4 .2中心站软件主要功能173.4主要软硬件设备配置183.4.1 遥测站设备配置183.4.2 中心站213.5设备选型和技术指标要求213.5.1主要设备213.5.1.1遥测终端RTU213.5.1.2雷达水位计223.5.1.3雷达水位、多普勒流速一体化测流系统233.5.1.4走航式ADCP测流无人船系统233.5.1.5翻斗式雨量计253.5.
2、1.6太阳能电源板253.5.1.7太阳能充放电控制器263.5.1.8免维护蓄电池263.5.1.9卫星通信263.5.1.10机柜一体化遥测终端杆273.5.2中心站软件273.5.2.1系统应用软件包273.5.2.2洪水预报软件283.6遥测站建模、比测要求283.8系统防雷293.9土建要求293.9.1雷达波测流系统安装建议293.9.2岸上立杆安装建议303. 10其他314计算机监控系统334. 1电站计算机系统334.1.1监控范围334.1.1.1厂房内机电设备334.1.1.2全厂微机五防341.1.1 1.2监控系统配置原则344.1.3 监控系统一般技术要求354.1
3、4 监控系统特别技术要求354. 1.4.1电源系统354.1. 4.2现地/远方操作开关技术要求364.1.4.3自动同期装置技术要求364.1.4.4电能表计364.1.4.5LCU应有足够的与现地设备（如：调速器、励磁、保护设备、直流系统等）进行通讯的接口，还至少提供网络接口用来联系主站，另有两个RS232/RS485接口，用来与便携机连接作为LCU调试、维护和故障检测。374.1.4.6现地控制单元（LCU）与现地设备PLC（或其他终端）之间的通信连接应考虑发包方已经采购设备的集成连接。374.1.4.7LCU配置的硬件要求374.1.4.8交流量采集装置394.1.4.9温湿度控制
4、器394.1.4.10微机五防系统394.1.4.11单向安全隔离装置394.1.4.12控制台404.1.4.13拼接屏显示系统404.1.5.1一般要求404.1.5.2功能分配414.1.5.3数据通信及接口424.1.6监控系统结构及配置424.1.6.1结构424.1.6.2硬件配置434.1.6.3软件平台474.1.6.4I/O点数配置474.1.6.5微机五防系统474.1.7电站计算机监控系统软件的基本要求504.1.7.1概述504.1.7.2操作系统514.1.7.3支撑软件和实用软件524.1.7.4数据库524.1.7.5应用软件534.1.7.6系统通信软件534.
5、1.7.7人机通信软件544.1.7.8诊断软件544.1.7.9人员操作培训544.1.7.10微机五防系统软件配置544.1.8监控系统性能544.1.8.1实时性554.1.8.2可靠性554.1.8.3可利用率564.1.8.4可维修性564.1.8.5安全性564.1.8.6可扩充性、可变性574.1.8.7通信及I/O接口574.2.2 系统功能要求584.2.3 系统性能要求614.2.4 系统结构及配置614.2.4.1结构614.2.4.2硬件配置624.2.5通信要求634.3备品备件、专用工器具634.3.1备品备件634.3.1.1承包方提供电站计算机监控系统和水库闸门
6、计算机监控系统长期安全运行所需的备品备件。在安装、调试和试运行阶段所需的各种消耗品应由承包方提供。634.3.1.2所有备品、备件应具有良好的互换性，采用与原部件相同的材料工艺和具有相同的质量。备品备件应单独包装和保护完好，以利存放，并应在其包装外部清晰地加以标志。644.3.1.3承包方认为必要的备品备件应单独列表进行逐项报价（含单价），以供发包方选择采购。644.3.1.4所有备品备件应随首批监控系统设备一齐供货。644.3.2专用工器具644.3.2.1承包方应提供电站计算机监控系统和水库闸门计算机监控长期安全稳定运行所需的正常维护和保养所需的维修工具和试验设备。在安装、调试和试运行阶段
7、所需的各种工具和消耗品应由承包方提供。644.3.2.2承包方认为必要增加的专用工具及特殊材料应单独列表（清单注明名称、型号、规格数量用途及单价），进行逐项报价（含单价），以供发包方选择采购。644.3.2.3所有专用工器具应随首批系统设备一齐供货。644.4试验和检查644.4.1工厂验收试验644.4.1.1子系统的功能和性能试验644. 4.2现场试验和验收655视频监视系统674.1 视频监控系统组成674.1.1 电站视频监控系统675. 1.2水库视频监控系统675. 2系统功能675.1.1 1图像实时预览功能675.1.2 录像存储和回放功能685.1.3 视频预览、轮巡等功能
8、685.1.4 设备远程管理和配置功能685.1.5 日志管理685.1.6 报警联动685.1.7 设备状态自动监测功能685.1.8 图像智能分析功能695.1.9 任务计划功能695.1.10 10自动化监控联动695. 3主要设备及软件要求695.1.11 1中心监控设备695.3.1.1视频工作站695.3.1.2工业以太网交换机695.3.1.3网络型高清硬盘录像机715.3.2前端设备725.3.2.1室外网络智能高速球型摄像机725.3.2.2室内网络智能高速球型摄像机735.3.2.3室内（外）网络定焦彩色摄像机735.3.2.4室内热成像测温高清球机735.3.3网络及视频
9、监视设备屏745.3.4系统网络软件746继电保护751.1.1 1额定参数751.1.2 功率消耗761.1.3 过载能力766.2.4测量元件特性的准确度766.2.5 返回系数766.2.6 参数调整766 .2.7性能参数767 .2.8主要性能766.3保护装置特殊技术要求776.3.1 保护装置在特殊工况下的技术要求776.3.2 保护装置的输出接点要求776.3.3 每套保护应有足够的开关量输入模块。776.3.4 数据通信及接口776.3.5 保护装置的自检和自动重启动786.3.6 3.6人机联系786.3.7 运行及维护要求786.3.8 保护装置的其他要求796. 4系统
10、性能要求806.4. 1发电机保护系统806.4.1.1发电机纵差动保护806.4.1.2发电机定子绕组接地保护806.4.1.3发电机过电压保护806.4.1.4发电机带电流记忆的复合电压过电流保护816.4.1.5发电机定子绕组过负荷保护816.4.1.6发电机转子一点接地保护816.4.1.6发电机失磁保护816.4.1.7励磁变压器保护816.4.2主变压器保护系统826.4.2.3变压器温度保护826.4.2.4变压器压力保护826.4.3厂用变压器保护系统826.4.3.1过电流保护826.4.3.2温度保护826.4.435Kv母线保护836.5备品备件及专用工具836. 6试验
11、831. 6.1工厂试验836. 6.2现场试验837直流系统857. 1基本技术要求857. 1.1概述857. 1.2关键部件的限制857.1.1 1.3系统概况:8510.1.4 套装置的技术参数及技术性能8610.1.5 频开关电源充电装置主要技术性能和要求8610.1.6 1.6直流电源系统监控装置8810.1.7 流系统绝缘检测装置9010.1.8 1.8微机蓄电池巡检装置9010.1.9 电池的技术要求917. 1.10屏柜要求917. 2试验927.2.1概述927.2.2工厂试验主要项目（不限于此）937.2.3现场试验主要项目（不限于此）938调度程控交换机技术要求948.
12、 1承包范围948. 1.2.1总体要求958. 1.2.2交换机软件要求968. 1.2.3性能要求978. 1.2.4功能要求998. 2试验1028. 3售后服务1039信息采集系统1059. 1建设内容10510. 水库自动化监控系统的数据共享采集1059.2.1牛岭电站自动化监控系统1059.2.2水库自动化监控系统1059. 3水库视频监视系统的数据共享1051. 3.1牛岭电站视频监控系统整合1059. 3.2水库视频监控系统整合1069. 4大坝安全监测系统的数据共享1069.5水文自动测报系统的数据共享1069.6环境及鱼道监测系统的数据共享1069.7软硬件配置工程量106
13、10数据资源管理系统10710. 1系统总体组成要求10710. 1.1数据库体系结构10710. 1.2总体结构10710. 1.3数据库建库要求10710. 1.4数据库管理系统10810.2数据库管理系统10810.3数据存储和备份系统10910.3.1存储系统要求10910.3.2备份系统要求10910. 4.2工程地理数据获取与处理11010.5 主要软硬件设备配置HO10.6 软硬件设备主要参数HO11网络传输系统11211. 1总体要求11211.5 建设内容11211.5.1 网络数据传输类型11211.5.2 网络传输平台建设要求11211.5.3 网络节点设置11211.6
14、 网络结构11311.7 网络带宽需求11411.4.1带宽计算11411.4.2业务内网带宽配置表11511.5 工业监控网11511.5.1 1设计内容11511.5.2 信息流向11511.5.3 网络部署11511.6 管理调度网11511.6.1设计内容11511.6.2 信息流向11611.6.3 网络配置11611. 7外网11611.7 .1设计内容11611.7.2 信息流向11711.7.3 网络配置11711.8 网络管理11711.9 IP地址分配11711.10 主要软、硬件设备配置11812. 1总体要求12112. 1.1系统架构技术要求12112. 1.2一体化
15、综合监控平台12112. 2一体化实时监测平台1211. .2.1基本功能1212. .2.2通用地图功能12212. 2.2.1地图基本功能12213. 2.2.2地图通用编辑绘制12414. 3.2.3地图查询与统计1241、图层属性查询1242、环境属性查询1243、周边查询12412.2.3功能设计12412.2.3.1全局数据服务12512.2.3.2工程数据服务12712.2.3.3枢纽倾斜摄影实景建模12912.3防汛调度管理12912.3.1系统组成12912.3.2险情台账模块12912.3.3防汛物资管理模块12912.3.3.1防汛物资台账12912.3.3.2物资新增入
16、库12912.3.3.3物资调拨记录13012.3.3.4物资归还及损耗13012.3.4防汛布置模块13012.3.4.1防汛布置图13012.3.4.2防汛仓库布置13012.3.4.3防汛队伍建设13012.3.5.2文档管理13112.3.6值班管理13112.3.6.1值班日志管理13112.3.6.2值班排班管理13112.3.7短信系统13112.3.7.1配置管理13112.3.7.2短信处理模块13112.3.7.3短信组管理13112.3.7.4短信日志与短信查询13212.3.8调度沟通13212.3.12.1沟通管理13212.3.12.2沟通结果管理13212.3.9
17、年度计划辅助制定与跟踪模块13212.3.12.1年度计划制定13212.3.12.2运行过程跟踪13212.3.12.3目标达成分析13212.3.12.4数据显示与导出13312.3 .10防汛决策支持13312.4 工程数字化管理系统13312.4.1总体要求13312.4.2工程管理13312.4.2.1工程信息13412.4.2.2设备编码13412.4.2.3设备台账13412.4.2.4备品备件13512.4.2.5运维资产13512.4.3运行管理13512.4.3.1运行监视13612.2.3.4操作票管理13612.2.3.5值班管理13712.4.4维修养护13712.4
18、4.1工作票管理13712.4.4.2预算管理13812.4.4.3项目管理13812.4.5人员岗位管理13912.4.5.1岗位管理13912.4.5.2人员考勤13912.4.6接口要求13912.5门户与移动应用1391.1.1 1建设任务与内容1391.1.2 对内业务应用门户1391.1.3 调度远程办公门户14012.5.3.1系统组成14012.5.3.2水库报表模块14012.5.3.3流域水情模块14012.5.3.4水库过程监视模块14012.5.3.5视频监控集成模块14012.5.3.6常用曲线与工具14012.5.4移动应用APP14112. 6主要软硬件设备配置
19、14112.7软硬件设备主要参数14113应用支撑平台14213. 1平台总体框架14213.2 平台构成及功能要求1421. .2.1业务应用运行平台1422. .2.2公共应用服务14213. 2.2.1数据交换服务组件14214. 2.2.3综合检索服务组件14315. 2.2.4移动应用中间件14416. 2.2.5地理信息系统(GIS)14417. 2.3应用接口服务14518. 2.4基础组件库14519. 2.4.1数据通信14520. 2.4.2数据服务14521. 2.4.3数据处理14522. 2.4.4隔离通信14623. 2.4.5系统报警14624. 2.4.6进程管
20、理14625. 2.4.7图形服务14626. 2.4.8人机交互框架14627. 2.5系统管理组件要求14728. 2.5.1用户权限管理14729. 2.5.2日志管理14730. 2.5.3系统运维管理14731. 2.5.4系统定制14713.3 平台部署要求14713.3 .1平台部署思路与原则14813.4 .2平台部署环境14813.4主要软、硬件设备配置14813.5主要软硬件设备性能参数14814系统集成15114.1系统集成原则15114.2系统集成内容要求15114.2.1应用系统集成15114.2.2通信系统集成15114.2.4系统运行实体环境集成15114.3系统
21、部署要求15214.3.1水库管理处的部署15214.3.2牛岭水电站控制室的部署15214.3.3水库闸门控制室的部署15214.4标准体系建设要求15314.5主要软、硬件设备配置15315网络安全防护15415.1网络安全防护要求15415.2系统网络拓扑及部署逻辑15415.2 .1网络拓扑15415.3 .2安全设备部署逻辑15415.3调度系统安全保护措施1551.1.1 1防火墙1551.1.2 WEB应用防护（WAF）1561.1.3 堡垒机1561.1.4 日志审计1561.1.5 数据库审计1571.1.6 3.6横向隔离装置1571.1.7 统一监控平台15715. 4主
22、要软、硬件设备配置15815. 5软、硬件设备主要参数15816系统运行实体环境16116. 1系统运行实体环境内容16116. 2建设原则16116. 3水库管理处会商中心1621. .3.1拼接屏显示系统16216. 3.2送/扩音系统16216.4水库管理处控制中心16216.4.1LED显示系统16216.4.2控制台系统16316.4.2.1控制台配置要求16316.4.2.2控制台台面要求16316.4.2.3控制台设备配置16416.4.3 音响系统16516.4.4 视频会议系统16516.5综合布线系统16516.6数据机房工程1661.1.1 6.1整体布局1661.1.2
23、 防静电地板敷设1661.1.3 机柜系统1661.1.4 机柜配电系统1671.1.5 机柜监控系统1681.1.6 空调系统1681.1.7 机房供配电系统1681.1.8 防雷接地系统1691.1.9 照明系统1691.1.10 10机房消防系统1691.1.11 11门禁系统1701.1.12 、硬件设备配置1701.1.13 8软、硬件设备主要参数17017现场测试及验收18017.1现场测试与联调要求18017. 2软件系统测试要求18017. 3验收要求18017 .3.1验收组织18018 .3.2验收依据18017 .3.3设备到货验收18018 .3.4软件系统验收1811
24、7. 3.5试运行1811811.1.14 3.6合同竣工验收3水文自动测报系统水库地处中游，坝址距泾县县城约30km。水库控制流域面积850km2,水库的建设任务是以防洪为主，结合供水，兼顾发电、灌溉等综合利用，防洪保护对象为水库下游的泾县县城及部分乡镇。为满足水文自动测报系统和洪水预报需要，同时为了保持水文资料的连续性和一致性，水文遥测系统站网规划时除需将现有水文测站纳入本系统外，还需根据水库调度需要增设部分水文遥测站点。初设阶段水文自动测报系统组网遥测站点为14个，本阶段根据域内水文站点变化和水库自身调度需要，对遥测站点进行适当优化。为提高入库洪水预报精度，作为入库流量干流控制站，在旌德
25、三溪水位站（控制面积370km2）设置在线测流系统，由于为山区河道，考虑在三溪站附近约100m处的三新路大桥安装雷达波测流设备（桥装）；水库坝下河道卵石密布，汛期河道流速大，不具备安装接触式测流设备条件，坝下园潭桥与河道斜交，水文测验条件较差，为掌握水库下泄洪水，需在现平垣水位站（控制面积992km2）附近桥梁增设雷达波测流设备，作为出库流量控制站；由于水库坝下400m处有乌溪支流汇入徽水（控制面积约142km2）,为准确掌握乌溪支流汇入徽水的流量，需在汇口牛岭桥安装雷达波测流设备（桥装）；水库防洪控制断面为泾县，为及时掌握泾县洪水，需在泾县水西大桥安装雷达波测流设备（桥装）。本阶段水库水文自
26、动测报系统遥测站网布置如下：中心站1个：水库现场管理处遥测站15个，其中：单雨量遥测站6个：白沙、旌德、三溪、庙首、榔桥、平垣雨量、水位遥测站2个：牛岭坝上、泾县站水位遥测站2个：黄村闸上、陈村水库坝上。流量遥测站4个：三溪、牛岭桥、平垣（桥）、泾县（水西大桥）。止匕外，陈村水库坝下为人工缆道测流，本系统需接入陈村水库下泄流量数据。根据遥测站网规划，本系统组网规模为1:15,系统中心站位于水库现场管理处，各遥测站向中心站报数。除牛岭坝上（水位、雨量）和4个流量遥测站外，其余各站均为水文部门已设立的遥测站，可纳入本系统直接利用。本次招标只考虑牛岭坝上（水位、雨量）和三溪、牛岭桥、平垣、泾县（水西

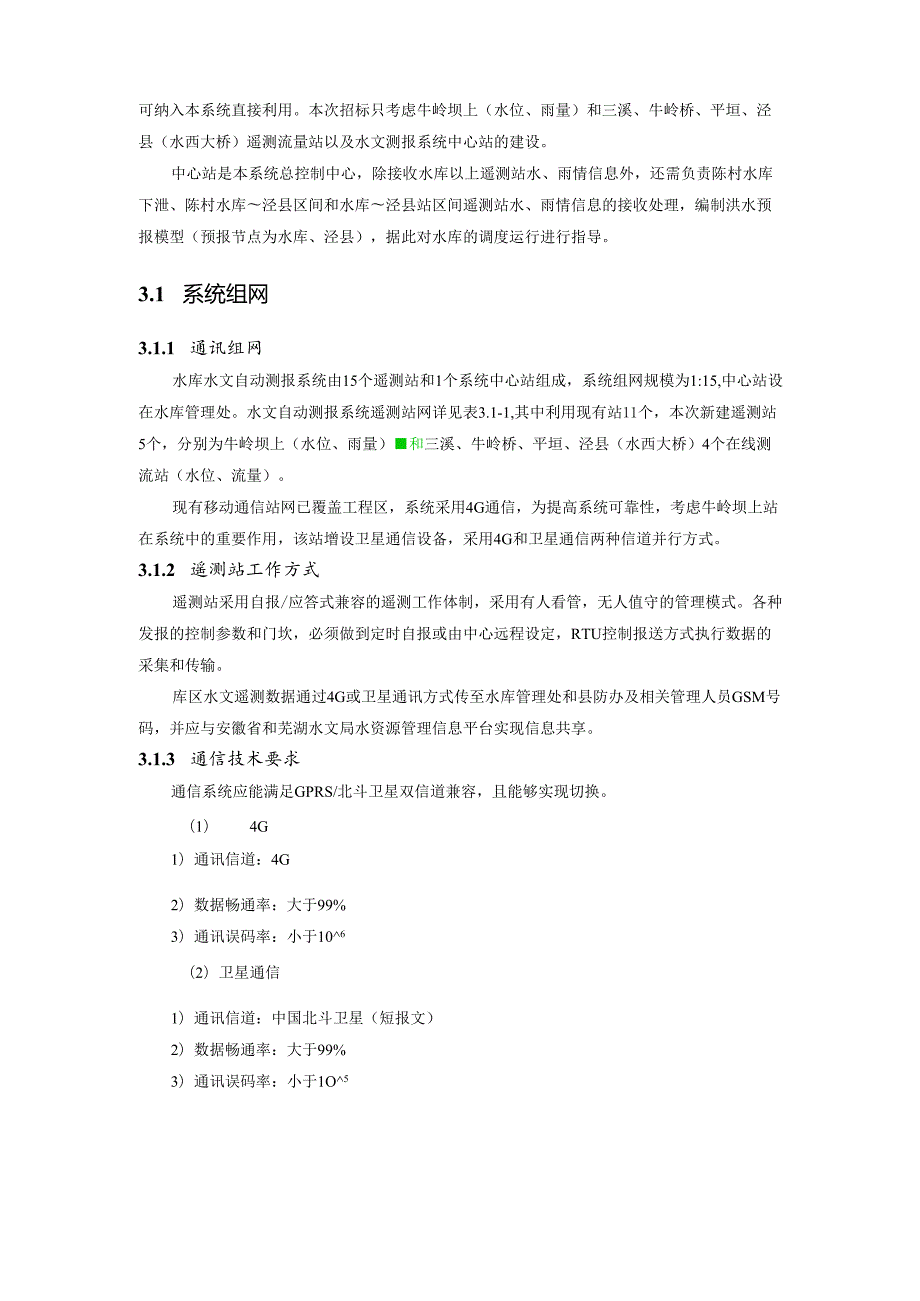

27、大桥）遥测流量站以及水文测报系统中心站的建设。中心站是本系统总控制中心，除接收水库以上遥测站水、雨情信息外，还需负责陈村水库下泄、陈村水库泾县区间和水库泾县站区间遥测站水、雨情信息的接收处理，编制洪水预报模型（预报节点为水库、泾县），据此对水库的调度运行进行指导。3.1 系统组网3.1.1 通讯组网水库水文自动测报系统由15个遥测站和1个系统中心站组成，系统组网规模为1:15,中心站设在水库管理处。水文自动测报系统遥测站网详见表3.1-1,其中利用现有站11个，本次新建遥测站5个，分别为牛岭坝上（水位、雨量）和三溪、牛岭桥、平垣、泾县（水西大桥）4个在线测流站（水位、流量）。现有移动通信站网已
28、覆盖工程区，系统采用4G通信，为提高系统可靠性，考虑牛岭坝上站在系统中的重要作用，该站增设卫星通信设备，采用4G和卫星通信两种信道并行方式。3.1.2 遥测站工作方式遥测站采用自报/应答式兼容的遥测工作体制，采用有人看管，无人值守的管理模式。各种发报的控制参数和门坎，必须做到定时自报或由中心远程设定，RTU控制报送方式执行数据的采集和传输。库区水文遥测数据通过4G或卫星通讯方式传至水库管理处和县防办及相关管理人员GSM号码，并应与安徽省和芜湖水文局水资源管理信息平台实现信息共享。3.1.3 通信技术要求通信系统应能满足GPRS/北斗卫星双信道兼容，且能够实现切换。（1） 4G1）通讯信道：4G

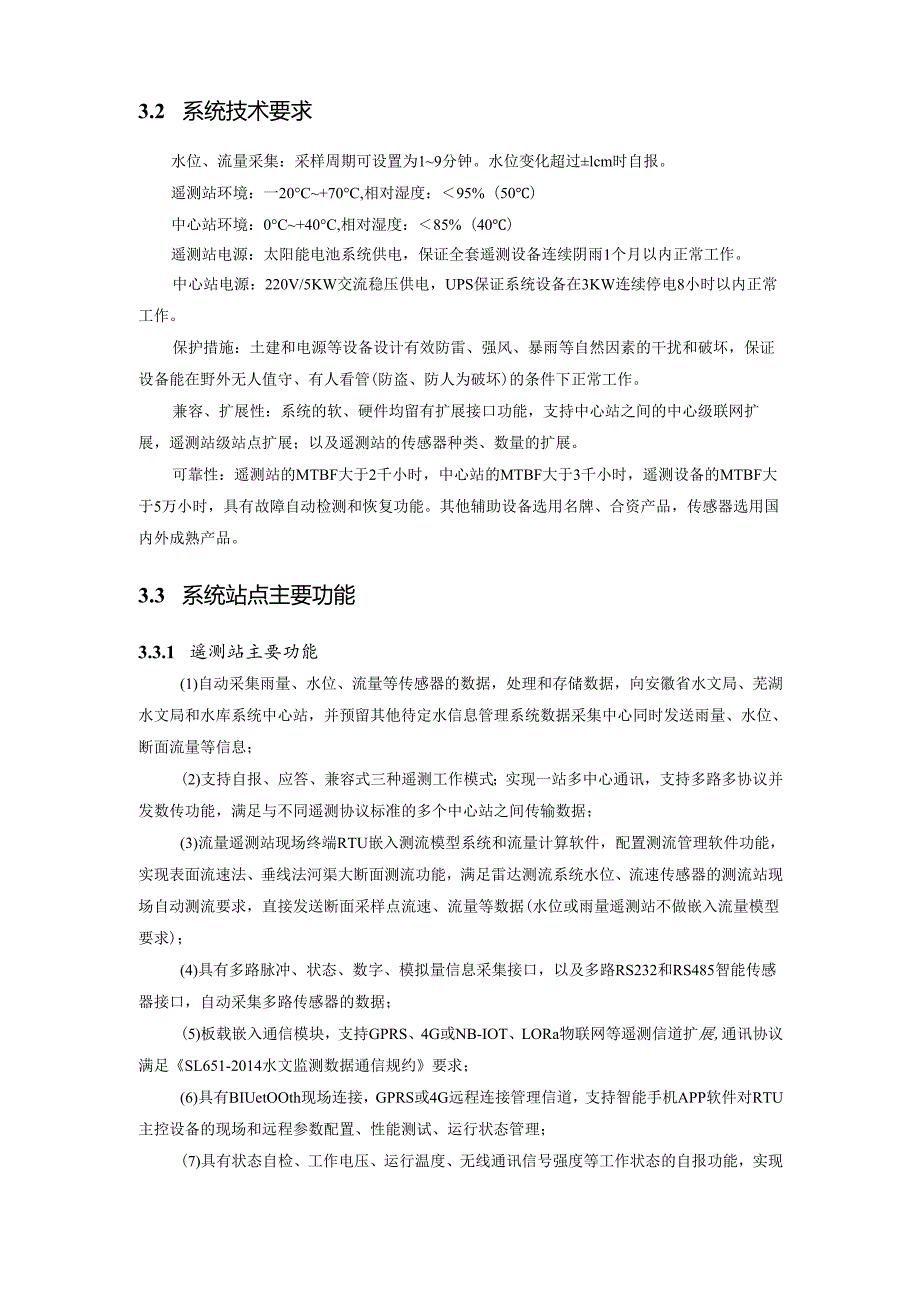

29、2）数据畅通率：大于99%3）通讯误码率：小于106（2）卫星通信1）通讯信道：中国北斗卫星（短报文）2）数据畅通率：大于99%3）通讯误码率：小于1O53.2 系统技术要求水位、流量采集：采样周期可设置为19分钟。水位变化超过lcm时自报。遥测站环境：一20C+70C,相对湿度：95%（50）中心站环境：0C+40C,相对湿度：85%（40）遥测站电源：太阳能电池系统供电，保证全套遥测设备连续阴雨1个月以内正常工作。中心站电源：220V/5KW交流稳压供电，UPS保证系统设备在3KW连续停电8小时以内正常工作。保护措施：土建和电源等设备设计有效防雷、强风、暴雨等自然因素的干扰和破坏，保证设备
30、能在野外无人值守、有人看管(防盗、防人为破坏)的条件下正常工作。兼容、扩展性：系统的软、硬件均留有扩展接口功能，支持中心站之间的中心级联网扩展，遥测站级站点扩展；以及遥测站的传感器种类、数量的扩展。可靠性：遥测站的MTBF大于2千小时，中心站的MTBF大于3千小时，遥测设备的MTBF大于5万小时，具有故障自动检测和恢复功能。其他辅助设备选用名牌、合资产品，传感器选用国内外成熟产品。3.3 系统站点主要功能3.3.1 遥测站主要功能(1)自动采集雨量、水位、流量等传感器的数据，处理和存储数据，向安徽省水文局、芜湖水文局和水库系统中心站，并预留其他待定水信息管理系统数据采集中心同时发送雨量、水位、
31、断面流量等信息；(2)支持自报、应答、兼容式三种遥测工作模式；实现一站多中心通讯，支持多路多协议并发数传功能，满足与不同遥测协议标准的多个中心站之间传输数据；(3)流量遥测站现场终端RTU嵌入测流模型系统和流量计算软件，配置测流管理软件功能，实现表面流速法、垂线法河渠大断面测流功能，满足雷达测流系统水位、流速传感器的测流站现场自动测流要求，直接发送断面采样点流速、流量等数据(水位或雨量遥测站不做嵌入流量模型要求)；(4)具有多路脉冲、状态、数字、模拟量信息采集接口，以及多路RS232和RS485智能传感器接口，自动采集多路传感器的数据；(5)板载嵌入通信模块，支持GPRS、4G或NB-IOT、
32、LORa物联网等遥测信道扩展,通讯协议满足SL651-2014水文监测数据通信规约要求；(6)具有BIUetOOth现场连接，GPRS或4G远程连接管理信道，支持智能手机APP软件对RTU主控设备的现场和远程参数配置、性能测试、运行状态管理；(7)具有状态自检、工作电压、运行温度、无线通讯信号强度等工作状态的自报功能，实现监控中心对站点设备的智能运维管理；(8)嵌入式固态存储技术，自动存储1年以上的雨量、水位、流速、流量数据。(9)遥测站机箱、太阳能板整体满足野外防水密封工作环境的要求。（1）数据采集、通讯软件1）数据采集主要对水位、流速、流量、视频信息等数据进行实时采集监测，显示过程信息、及
33、时发布预警。2）预警发布根据水位、流速、流量等实时监测数据，通过分析计算，向设定的相关责任人员发布预警信息，提醒相关人员及时采取应急响应措施。3）信息查询主要对项目涉及流域范围内的水资源遥测站、流量监测点等工程基础信息和相关图片信息进行展示，提供在线管理和查询等功能，支持信息查询结果导出为WOrd、EXCeI格式。4）统计分析基于各类基础数据与动态数据，结合管理业务需求，提供水文、水量等数据综合对比、统计、计算和分析功能。统计分析成果报表支持WOrd、EXCeI导出格式。5）用户管理系统用户管理提供对操作用户的配置和维护管理功能，包含用户管理，角色管理，权限管理。（2）洪水预报软件实时联机洪水
34、预报是建设水文自动测报系统的主要目的，为水库防洪和运行调度的重要依据，本项目洪水预报控制节点为水库和泾县断面。实时联机洪水预报的关键是流域洪水预报模型的研制，包括模型的选定和模型参数率定等。洪水预报的精度取决于流域特性，水文站网的控制性，率定模型参数的历史水文资料数量、质量和代表性，选用模型的适用性，模型研制的质量，水文自动测报系统实时水文数据收集的准确性和完整性。本流域洪水预报采用三水源新安江模型，模型主要输入参数为降雨（P）、蒸散发能力（E）,输出为水位、流量过程。为提高预报精度，引入实时校正模型，利用流量（水位）参数对预报值进行校正。3.4 主要软硬件设备配置3.4.1 遥测站设备配置水
35、库水文自动测报系统由15个遥测站和1个系统中心站组成，系统组网规模为1:15,利用现有站11个，本次新建遥测站5个，分别为坝上（水位、雨量）站和三溪、牛岭桥、平垣、泾县（水西大桥）在线流量站。现有移动通信站网已覆盖工程区，系统可采用4G通信，为提高系统可靠性，考虑坝上水位站在系统中的重要作用，该站增设卫星通信设备，采用4G和卫星通信两种信道并行方式。设备配置表见表3.4-1,设备选型和技参数要求见本章“3.5”节。3.4- 1水库水文自动测报系统遥测站设备配置表站名单位牛岭坝上乌溪桥三溪（三新大桥）平垣（大桥）泾县（水西大桥）小计（台套）测验项目水位、雨量水位、流量水位、流量水位、流量水位、流
36、量仪器设备部分水位、雨量站遥测终端RTU（含嵌入通信模块）台11测流站遥测终端RTU（含嵌入通信模块、流量模型、测流计算和管理软件）台11114雷达水位+多普勒流速一体化测流传感器（主机）及安装支架台11114多普勒流速传感器（从机）及安装支架台455620雷达水位计及安装支架台11雨量传感器（0.5mm）及安装支架台11太阳能供电系统（含太阳能电源板、充电控制器、免维护蓄电池、支架等，12Vdc,60W,38AH）套11太阳能供电系统（含太阳能电源板、充电控制器、免维护蓄电池、支架等，12Vdc,200W,100AH）套11114卫星通信终端套11机柜立杆一体化遥测终端杆（镀锌防腐钢管）套1
37、11115水尺组111115水准点设置及引测处111115光电隔离传感器电缆米1005008008008003000备用设备：遥测终端RTU（含嵌入通信模块、流量模型、测流计算和管理软件）台11建模、率定、比测高、中、低水位下的断面走航测流、剖面建模、参数率定、流量比测等水文年11113.4.2中心站本次水文自动测报系统的中心站软件主要为数据采集、通讯和水文数据共享服务软件、洪水预报应用软件，应用软件系统作为水库管理处运行调度系统信息平台的子系统，水文遥测数据进入运行调度管理系统计算机数据库，不需配备专门计算机。坝上水位采用4G和卫星通信两种信道并行方式，中心站需配备一台卫星通信终端接收坝上水
38、位信息。为提高在线流量测验精度、保证测验可靠性，各在线流量监测站必须进行建模、率定和比测等工作，根据建模工作需要，配备一套走航式ADCP无人船对每个测站高、中、低不同水位条件下进行流量比测、率定。中心站设备软件配置见表3.4-20表3.4-2中心站软硬件配置表序号软硬件配置数量（台套）1水文信息同步及共享软件12洪水预报软件（预报节点水库、泾县）13卫星通信终端14走航式ADCP测流无人船系统13.5 设备选型和技术指标要求本项目遥测数据采集、处理、管理软件等信息全部接入拟建的水库运行管理调度系统数据库、通信服务器和工作站，不再专门配置工作计算机。下述打标的为遥测设备必须满足的控制性指标。3.
39、5.1 主要设备3.5.1.1 遥测终端RTU采用32位及以上高性能微功耗处理器，支持软、硬件故障自诊断、报警，定时自检并发送终端工作状态“平安信息”，雨量、水位传感器诊断功能，防雷击、抗干扰接口保护，遥测RTU具有嵌入式垂线法河道断面测流模型和现场独立运行的流量计算软件，提供断面测流管理功能，满足水文遥测站现地模型创建维护、流量综合计算和断面流量数据遥测输出功能。技术指标：遥测工作模式：支持自报、应答、兼容式三种遥测工作模式；实现一站多中心通讯，支持多路多协议并发数传功能，满足与不同遥测协议标准的多个中心站之间传输数据；内嵌测流模型：RTU内嵌入垂线法测流模型系统和流量计算软件，配置测流管理
40、软件功能，实现表面流速法、垂线法河渠大断面测流功能，满足雷达二合一水位流速传感器的测流站集成建设和现场自动测流要求；手机APP编程：智能手机在现场通过蓝牙、远程通过无线网络连接RTU,采用编程控制APP软件配置RTU参数、测试和控制RTU运行状态，支持RTU的远程固件版本升级;遥测无线接口：板载嵌入4G全网通，支持GPRS、北斗卫星双信道备份自动切换；遥测通讯协议：满足SL651-2014水文监测数据通信规约，提供水利部水文仪器及岩土工程仪器质量监督检验测试中心的质量检测报告；运行功耗：静态值守功耗MmA12VDC、工作功柜80mA12VDC(不含遥测通信单元)，提供水利部水文仪器及岩土工程仪
41、器质量监督检验测试中心的SL180-2015水文自动测报系统设备遥测终端机质量检测报告；运行环境：30+70C,95%RH(40),提供水利部水文仪器及岩土工程仪器质量监督检验测试中心的SL180-2015水文自动测报系统设备遥测终端机质量检测报告；抗干扰能力：设备绝缘电阻、抗电磁干扰、雷击浪涌、机械振动和跌落等抗干扰保护达标，提供水利部水文仪器及岩土工程仪器质量监督检验测试中心的SL180-2015水文自动测报系统设备遥测终端机质量检测报告；设备防护等级：符合IP68,提供省级产品质量监督检验终端产品质量CMA监测报告。智能辅助功能：定时自检设备供电电压、硬件工作状态并判断越限告警、发送定时
42、平安自报，实现设备死机自动复位、掉电数据保护、实时时钟校准等功能；本地数据存储：内置大于64GB存储容量，可实现10年以上的本地数据存储，支持U盘和远程无线网络数据下载备份功能；脉冲输入接口：1路，支持翻斗式雨量计；并行输入接口：4路16位，支持12位全量格雷码编码器水位计；状态输入接口：4路；状态输出接口：4路；模拟输入接口：8路12位，420mA；智能有线接口：板载嵌入1路USB、2路RS-232、2路RS-485；现地无线接口：1路LoRA、1路WiFi；定时日历时钟：嵌入精密时钟芯片，独立锂电池供电，年误差小于2分钟，支持远程自动校时；设备可靠性：遥测终端MTBF大于50000小时；供
43、电电压：输入730VDC；3.5.1.2 雷达水位计牛岭坝上水位观测采用雷达水位计，无需建设水位井。技术指标：测量量程：0.840m；测量精度：+5mm；雷达天线：平面阵列天线；雷达频率：24GHz；雷达波束角：11输出接口：RS-232、RS485420mA；电源功耗：输入电压730Vdc,休眠ImA12Vdc,工作100mA12Vdc；工作温度：-3070；防护等级：IP67,铝合金外壳3.5.1.3 雷达水位、多普勒流速一体化测流系统牛岭坝下为山区季节性河道，不宜安装ADCP测流设备，故采用非接触式雷达水位和多普勒流速一体化传感器，以非接触模式，同时测量水体一个局部区域的表面流速及水位，系统根据遥测终端内嵌的水文模型直接输出断面流量。自动站的测流控制器实时采集桥式固定安装的雷达传感器水位、流速数据，计算获得断面流量数据，并通过RTU将断面流量、垂线表面流速、水位数据发送到监测中心平台。自动站由雷达水位、多普勒流速一体化传感器、测流控制器、遥测终端RTU、太阳能电源板、蓄电池、防雷装置、岸边测流单元安装支架、站房机柜等部分组成。技术指标：(1)总体指标设备组成结构：雷达水位和雷达多普勒
