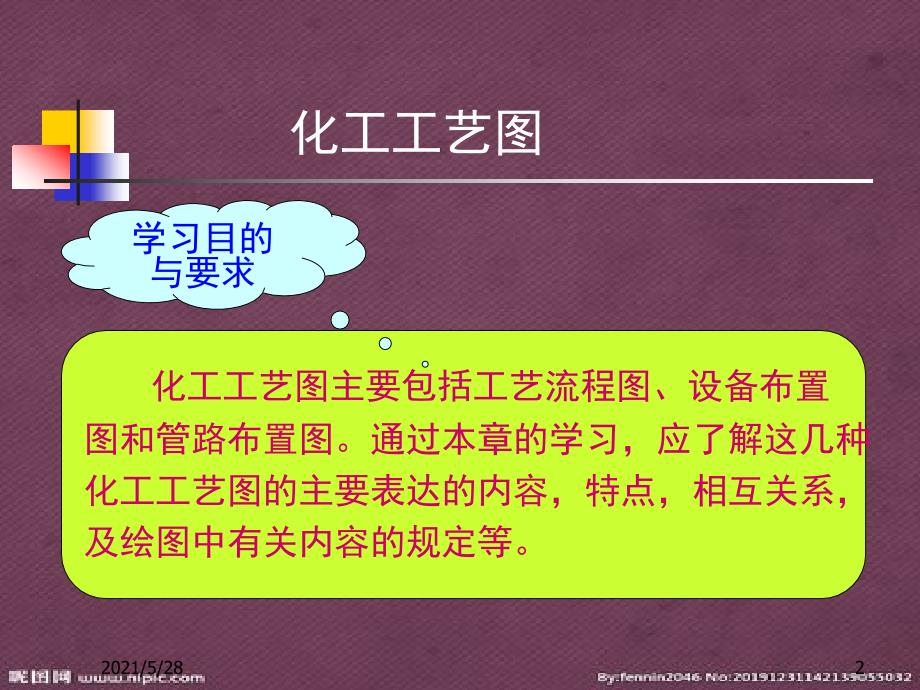

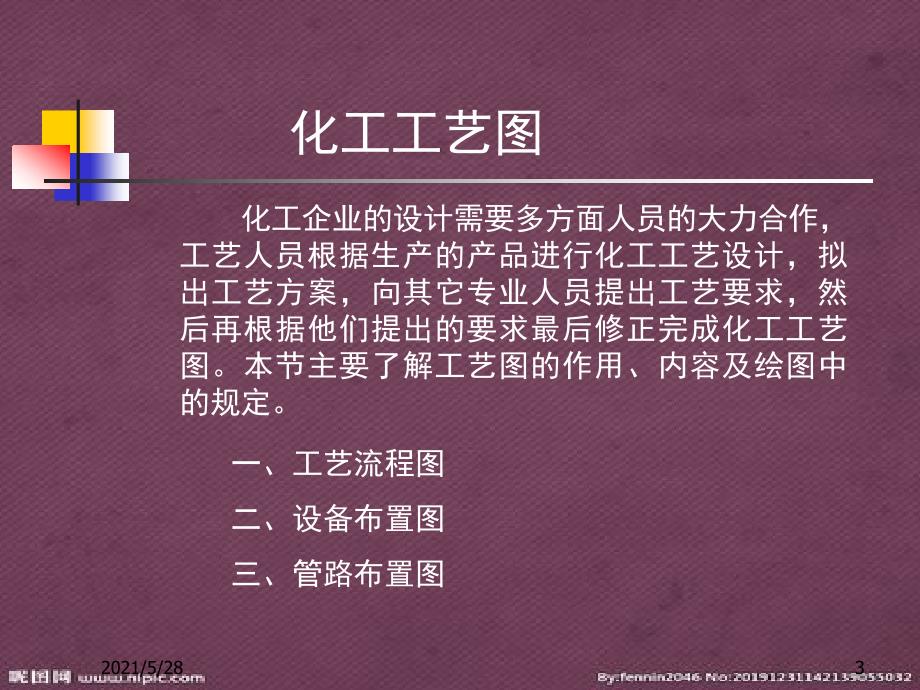

1、化工工艺图化工工艺图 教师:教师:万永周万永周2021/5/281化工工艺图主要包括工艺流程图、设备布置图和管路布置图。通过本章的学习,应了解这几种化工工艺图的主要表达的内容,特点,相互关系,及绘图中有关内容的规定等。学习目的与要求化工工艺图2021/5/282 一、工艺流程图 二、设备布置图 三、管路布置图化工工艺图 化工企业的设计需要多方面人员的大力合作,工艺人员根据生产的产品进行化工工艺设计,拟出工艺方案,向其它专业人员提出工艺要求,然后再根据他们提出的要求最后修正完成化工工艺图。本节主要了解工艺图的作用、内容及绘图中的规定。2021/5/2831.工艺流程图的作用及分类 工艺流程图是用

2、图示的方法,把化工工艺流程和所需的全部设备、机器、管道、阀门、管件和仪表表示出来,为设备、管道布置设计提供依据。根据所处阶段不同,工艺流程图可分为初步设计阶段的方案流程图、物料流程图和施工阶段的工艺管道及仪表流程图。一、工艺流程图2021/5/284(1)方案流程图 又称流程示意图或流程简图。它是初步设计阶段提供的图样,也是施工图设计的主要依据。对于方案流程图的图幅一般不作规定。绘制时一般按工艺流程顺序将设备图形和工艺流程线自左至右地展开在同一平面上,尽量避免流程线过多的往复。一、工艺流程图2021/5/2852021/5/286(2)物料流程图(PFD)是以图形和表格相结合的形式,来反映设计

3、计算某些结果的图样,也是初步设计阶段,完成物料衡算和热量衡算后绘制的。近年来在表达方法上,有时直接将这些数据标注在方案流程图上,而不画物料流程图。因此,物料流程图相对于方案流程图只是增加了一些数据。一、工艺流程图2021/5/2872021/5/288(3)工艺管道及仪表流程图(PID)工艺管道及仪表流程图是施工阶段所提供的图纸,所以又称施工流程图,需要画出所有的生产设备、管道、阀门、管件及仪表。既是设备布置图和管路布置图的设计依据,又是施工安装的依据,同时也是操作运行及检修的重要资料。一、工艺流程图2021/5/289工艺管道及仪表流程图由以下几个部分组成:n 带标注的各种设备的示意图;n

4、带标注的各种管道、管件的各种管道流程线;n 阀门、带标注的各种仪表控制点的各种图形符号;n 对阀门、管件、仪表控制点的说明图例。n 标题栏:注写图名图号和签名等。一、工艺流程图2021/5/2810n9、人的价值,在招收诱惑的一瞬间被决定。7月-257月-25Wednesday,July9,2025n10、低头要有勇气,抬头要有低气。15:00:00 15:00:00 15:007/9/20253:00:00PMn11、人总是珍惜为得到。7月-2515:00:00 15:00Jul-2509-Jul-25n12、人乱于心,不宽余请。15:00:00 15:00:00 15:00Wednesda

5、y,July9,2025n13、生气是拿别人做错的事来惩罚自己。7月-257月-2515:00:00 15:00:00 July9,2025n14、抱最大的希望,作最大的努力。09七月20253:00:00下午15:00:00 7月-25n15、一个人炫耀什么,说明他内心缺少什么。七月253:00下午7月-2515:00July9,2025n16、业余生活要有意义,不要越轨。2025/7/915:00:0015:00:00 09July2025n17、一个人即使已登上顶峰,也仍要自强不息。3:00:00下午3:00下午15:00:00 7月-2511n9、人的价值,在招收诱惑的一瞬间被决定。7

6、月-257月-25Wednesday,July9,2025n10、低头要有勇气,抬头要有低气。15:00:00 15:00:00 15:007/9/20253:00:00PMn11、人总是珍惜为得到。7月-2515:00:00 15:00Jul-2509-Jul-25n12、人乱于心,不宽余请。15:00:00 15:00:00 15:00Wednesday,July9,2025n13、生气是拿别人做错的事来惩罚自己。7月-257月-2515:00:00 15:00:00 July9,2025n14、抱最大的希望,作最大的努力。09七月20253:00:00下午15:00:00 7月-25n1

7、5、一个人炫耀什么,说明他内心缺少什么。七月253:00下午7月-2515:00July9,2025n16、业余生活要有意义,不要越轨。2025/7/915:00:0015:00:00 09July2025n17、一个人即使已登上顶峰,也仍要自强不息。3:00:00下午3:00下午15:00:00 7月-2512工艺管道及仪表流程图的画法与标注:一般以主项、工段或工序为单位绘制,大的主项可按生产过程分别绘制。图幅一般采用A1图幅,特别简单的可采用A2图幅,不宜加长加宽。设备的画法与标注设备的画法:n设备根据流程自左至右,用细实线画出;n设备图形按规定符号画出,没有规定画法的设备图形可画出设备的

8、简略外形和内部结构特征;n如有可能,设备、机器上全部管口均画出,管口一般用单细实线表示;一、工艺流程图2021/5/2813n对于需要隔热的设备机器要在相应部位画出一段隔热层图例;n地下或半地下设备机器在图上要表示出一段相关地面。设备底座不表示。n设备图形位置安放要便于管道连接和标注;n设备的高低位置基本要与与实际相似,有位差要求的标出限位尺寸;n设备图形不按比例,仅取相对大小画出。一、工艺流程图2021/5/2814n设备的标注n标注的内容n应标注位号及名称n位号由设备分类代号、主项代号、设备顺序号等组成;(如“FA7502”)如数量不止一台而仅画出一台时,则在位号中注全,如DA702AC。

9、n如需注出名称,则需注写在水平线下方,并要反映出设备的用途。n标注的位置n设备的位号、名称一般标注在相应设备的图形上方或下方,即在图纸的上端及下端两处,横向基本排成一行。必要时在设备图形旁边还应标注设备位号(不注名称)。一、工艺流程图2021/5/2815n管道的画法与标注n管道的画法:n用粗实线画出主要物料流程线,中实线画出次要物料流程线,辅助物料流程线用细实线,如只有两种可用粗实线和中实线;n每根管道都要标注物料流向(箭头画在管线上);n有特殊要求的管道,画出一段图形;n管道尽量水平与垂直画出,管道转弯处,一般应画成直角而不是圆弧;n管道交叉时,以“主不断,辅不断”,将后面的管道断开,断开

10、的间隙应为线粗的5倍左右。一、工艺流程图2021/5/28162021/5/2817n管道的标注n每段管道都应有相应的标注,一般横向管线标注在管线的上方,竖向管线则标注在管线的左方,必要时也可用指引线引出标注。n来向和去向 本流程与其它流程图连接的物料管道,(也即本图的始端和末端)应引至近图框处。与其它主项连接者,在管道端部画一个由粗实线构成的306mm的矩形框,框中写明接续图的图号,上方注明物料来向或去向的设备位号或管段号;n标注内容应包括三个组成部分:即管道号、管径和管道等级,前两项为一组,其间用一短横线隔开,管道等级为另一组,组间应留适当空隙。一、工艺流程图2021/5/2818 一、工

11、艺流程图2021/5/2819 一、工艺流程图2021/5/2820n阀门、管件、仪表控制点的画法n管道上的阀门及管件用细实线按标准所规定的符号画出,常用符号见下表n仪表控制点以细实线在相应管道上用符号画出,符号包括图形符号和字母代号,它们组合起来表达工业仪表所处理的被测量变量和功能。仪表的图形符号是一个细实线圆圈,直径约10mm 一、工艺流程图2021/5/28212021/5/2822执行机构图形符号信号线仪表位号测量点从管道引到仪表的连接线控制阀图形符号仪表型式、安装位置的图形符号2021/5/2823工艺流程图绘制总原则要求n按生产工艺顺序布置设备的前后次序-顺n设备之间的上下位置要反

12、映实际情况-真n设备的尺寸大小应基本反映比例关系-美n阀门位置要反映控制点-准n多台并联设备绘制-简 一、工艺流程图2021/5/2824按正投影原理绘制,表示一个车间或工段的生产和辅助设备在厂房建筑内外安装布置的图样。它是指导设备安装、布置的图样,并作为厂房建筑、管道布置设计的重要依据。二、设备布置图2021/5/2825其主要内容包括:n一组视图 通过一组视图表达厂房建筑的基本结构和设备在厂房内外的布置情况。n尺寸及标注 在图形中注写与与设备有关的尺寸和建筑轴线的编号、设备位号、名称等。n方向标 指示安装方位基准的图标。n说明与附注 对设备安装布置有特殊要求的说明。n设备一览表 列表填写设

13、备位号、名称等。n标题栏 注写图名、图号、比例、设计阶段等 二、设备布置图2021/5/28261.分区、比例与图幅分区原则:当车间范围较大,以车间为单位绘制图样不能表达详细和清晰时,则按首页图上的分区分绘其设备布置图。比例与图幅:绘图比例通常为1:100或1:200,也可考虑1:50或其它合适比例,但分段绘制的图样应采用同一比例。图幅一般采用A1幅面。2.视图的配置1、平面图:在各视图下方应注明平面图名称,如“0.00平面”、“10.00平面”等。2、剖面图:如“AA剖视”二、设备布置图2021/5/28273.视图表示方法建筑物及其构件n建筑物及其构件均用中实线画出。n厂房建筑、基本结构,

14、在平面及剖视图上均应按比例采用规定的表示方法。n与设备安装定位关系不大的门窗等构件,一般只在平面图上画出其位置,门的开启方向等,在剖视图上则一概不予表示。n对于承重墙、柱等结构,按建筑图要求用细点划线画出其建筑定位轴线。设备画法n用粗实线按比例画出其外形轮廓,用中实线绘制设备支架及其安装基础。n同一位号的多台设备,在图上可画出一台设备的外形,其它的可只画出基础或用双点化线的方框表示。二、设备布置图2021/5/28284.设备布置图的标注尺寸内容:n厂房建筑的长度、宽度总尺寸。n柱、墙定位轴线的间距尺寸。n为设备安装预留的孔、洞等定位尺寸。n设备的定位尺寸。尺寸标注方法:n尺寸允许注成封闭链状

15、n尺寸界线一般是建筑定位轴线和设备中心线的延长部分。n尺寸线起止符号可采用45度的斜短线表示。二、设备布置图2021/5/2829n高度尺寸以标高的形式标注,单位用米,数值一般取至小数点后两位,单位在图中不注明。标高符号:细实线绘制。n零点标高标成“0.00”。低于零点的标高,数字前加注“”号。n建筑定位轴线的标注:n在图形与尺寸线之外明显地位,于各轴线的端部画出直径为810mm的细线圆,使成水平或垂直方向排列。水平方向自左至右顺序注以1、2、3等相应编号,垂直方向自下而上顺序注以A、B、C等相应编号。(I、O、Z三个字母不用)二、设备布置图2021/5/28304.方向标方向标方向标用以表示

16、设备安装方位的基准,在设备布方向标用以表示设备安装方位的基准,在设备布置图的右上角绘制。置图的右上角绘制。n以粗实线画出直径为以粗实线画出直径为20mm的圆圈和水平垂直两轴的圆圈和水平垂直两轴线,并分别注以线,并分别注以0、90、180、270等字样;等字样;一般以北向或接近北向的建筑轴线为零度方位基准,一般以北向或接近北向的建筑轴线为零度方位基准,并注以并注以“N”字样。字样。n设计项目中所以表示方位的图样,方位必须统一。设计项目中所以表示方位的图样,方位必须统一。二、设备布置图2021/5/28312021/5/2832管路布置图是进行管路安装施工的重要依据,必须遵照有关规定和管路符号进行

17、绘制。就管路布置图的主要内容、有关规定、表达方法、标注形式等作一简要介绍。为了管路的设计和布置符合高标准的要求,提出以下基本原则:1)首先全面地了解工程对管路布置的要求,充分了解工艺流程、建筑结构、设备及管口配置等情况。由此对工程管路作出合理的初步布置。三、管道布置图2021/5/2833n2)冷热管道应分开布置,难避免时应热管在上冷管在下。有腐蚀物料的管道,应布置在平列管道的下侧或外侧。管道敷设应有坡度,坡度方向一般均沿物料流动方向。n3)管道应集中架空布置,尽量走直线少拐弯,管道应避免出现气袋和盲肠。支管多支管多的管道应布置在并行管道的外侧,分支气体管的管道应布置在并行管道的外侧,分支气体

18、管从上方引出,而液体管在下方引出。从上方引出,而液体管在下方引出。三、管道布置图2021/5/2834n4)通过道路或受负荷地区的地下管道,应加保护措施。行走过道顶的管道至地面的高度应高于2.2m。有一定重量的管道和阀门,一般不能支承在设备上。5)阀门要布置在便于操作的部位,对开关频繁的阀门应按操作顺序排列。重要的阀门或易开错的阀门,相互间要拉开一定的距离,并涂刷不同的颜色。2021/5/2835n1视图的配置视图的配置n管路图同样是采用正投影原理和规定符号绘制出来的一组视图,这组视图常采用平面图、立面图、向视图和局部放大图等表达方法。在图114中所示,即采用平面图和II立面图表达了一段管路的

19、布置情况。2021/5/2836n平面图相当于机械制图中的俯视图,是管路布置图中的首要图形,主要用来表达管路与建筑、设备、管件等之间的平面布置安装情况。管路平面布置图根据管道的复杂程度,可按建筑位置、楼板层次及安装标高等进行分区分层的分别绘制。立面图相当于正面图或侧面图,主要用来表达管路与建筑、设备、管件等之间的立面布置安装情况。立面图多采用全剖视、局部剖视或阶梯剖视图进行表达,但必须对剖切位置、投影方向、视图名称进行标注,以便于表示各图之间的关系。2021/5/2837n2建筑及构件建筑及构件n在管路布置图中,凡是与管路布置安装有关的建筑物、设备基础等,均应按比例照有关规定用细实线画出,如图

20、114中所示。而与管路安装位置关系不大的门、窗等建筑构件可简化画出或不予表示。2021/5/2838n3设备及管口设备及管口n管路布置图中的设备,应大致按比例用细实线绘制出其外形特征,但设备上与配管有关的接口应全部画出。设备的安装位置及设备的中心则必须画出其中心点划线。如图114中的H一101冷却器等。必要时可另外画出管路中的设备布置图。2021/5/2839n4管路及管件管路及管件n管路布置图中一般应绘制出全部工艺管路和辅助管路,当管路较复杂时也可分别画出。对不同的管路必须用表111所规定的符号绘制,以表达出管路的走向和相互间的位置关系。当局部管路较密集,表达欠清楚时,可画出其局部放大图。管路中的各种类型的管件,必须采用表112和表113所规定的符号绘制出来。2021/5/2840n5管架及方位管架及方位n管路通常用管架安装固定,管架的形式及位置一般采用符号在平面图上表示出来。管架有固定型、活动型、导向型和复合型等,管架的图示符号如图115所示。管路布置图中一般需要在图纸的右上角画出方位标记,以作为管路按装的定位基准。方位标记应与相应的建筑图及设备布置图相一致,箭头指向建筑北向,如图116所示。2021/5/2841
