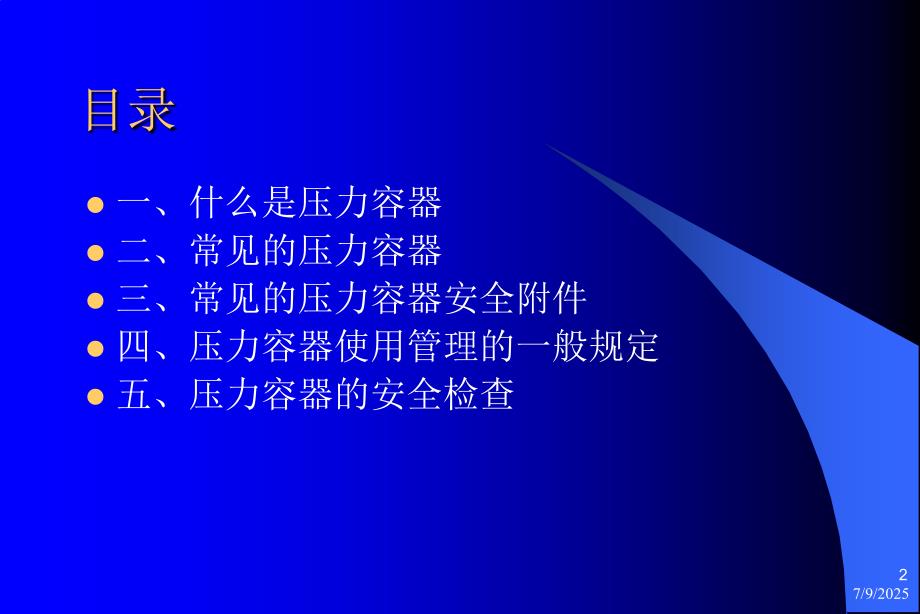

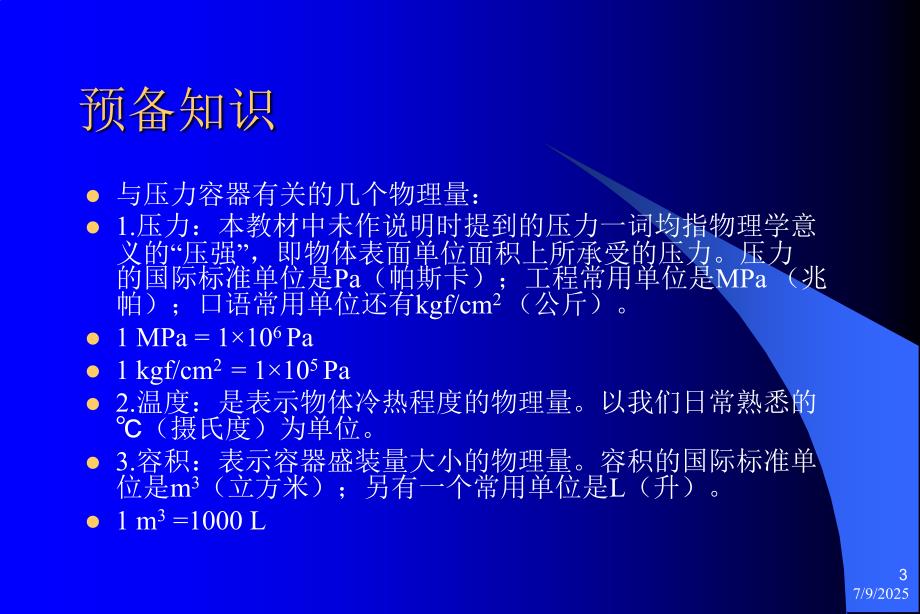

1、压力容器基本知识7/9/20251目录l一、什么是压力容器l二、常见的压力容器l三、常见的压力容器安全附件l四、压力容器使用管理的一般规定l五、压力容器的安全检查7/9/20252预备知识l与压力容器有关的几个物理量:l1.压力:本教材中未作说明时提到的压力一词均指物理学意义的“压强”,即物体表面单位面积上所承受的压力。压力的国际标准单位是Pa(帕斯卡);工程常用单位是MPa(兆帕);口语常用单位还有kgf/cm2(公斤)。l1 MPa=1106 Pal1 kgf/cm2 =1105 Pal2.温度:是表示物体冷热程度的物理量。以我们日常熟悉的(摄氏度)为单位。l3.容积:表示容器盛装量大小的
2、物理量。容积的国际标准单位是m3(立方米);另有一个常用单位是L(升)。l1 m3=1000 L7/9/20253什么是压力容器l根据特种设备安全监察条例第八十八条第二款:压力容器,是指盛装气体或者液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压),且压力与容积的乘积大于或者等于2.5MPa L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器;盛装公称工作压力大于或者等于0.2MPa(表压),且压力与容积的乘积大于或者等于0.1MPa L的气体、液化气体和标准沸点等于或者低于60液体的气瓶;氧舱等。7/9/20254压力容器分
3、类:l1.按压力容器的设计压力p分为低压、中压、高压、超高压四个等级,具体划分如下:la)低压(代号L)0.1MPap1.6MPa;lb)中压(代号M)1.6MPa p10MPa;lc)高压(代号H)10MPa p100MPa;ld)超高压(代号U)p 100MPa。l2.按壳体承压方式,可分为内压容器和外压容器。l3.按压力容器的设计温度分为低温容器(t-20)、常温容器(-20t450)和高温容器(t450)。l4.按压力容器在生产工艺过程中的作用原理,分为反应容器、换热容器、分离容器、储存容器。l5.根据压力容器安全技术监察规程,按压力容器的压力等级、品种、介质毒性程度和易燃介质的划分,
4、可分为第一类压力容器、第二类压力容器;第三类压力容器。7/9/20255常见的压力容器l1.固定式压力容器l固定式压力容器是除气瓶以外数量最多的压力容器,品种繁多,往往多台连接在一起构成成套的系统。常见的空气压缩机的气包、储气罐、锅炉房的分汽缸、医院里的液氧罐、液化石油气站的储罐、化工厂的反应釜等均属于此类容器。l2.移动式压力容器l移动式压力容器数量较少,但流动性强,较难管理。l3.气瓶l气瓶数量庞大,流动性强,在今后相当长的一个阶段内都将是压力容器使用管理上一大难点。根据气瓶安全监察规程,气瓶从结构和介质特点可分为无缝气瓶、焊接气瓶、特种气瓶、溶解气体(吸附气体)气瓶以及机器设备上附属的瓶
5、式压力容器。l常用的无缝气瓶有氧气瓶、氮气瓶、氩气瓶等;焊接气瓶有氯气瓶、氨气瓶、二氧化碳气瓶等;特种气瓶包括车用气瓶、低温绝热气瓶、纤维缠绕气瓶和非重复充装气瓶;溶解乙炔气瓶是最常见的溶解气体气瓶。l4.氧舱l主要提供一个高压氧环境,用于特殊病人的治疗,一般只在医院里有。7/9/20256空 气 压 缩 机7/9/20257储气罐7/9/20258液氨储罐7/9/202597/9/202510液氮储罐7/9/202511天然气球罐7/9/202512液化石油气储罐7/9/202513水晶反应釜7/9/202514液化气体汽车罐车7/9/202515天然气拖车7/9/202516氧气瓶7/9/
6、202517液氯气瓶7/9/202518液氨气瓶7/9/202519正在试充装的氩气瓶7/9/202520溶解乙炔气瓶(溶解气瓶)和液化丙烷气瓶(焊接气瓶)7/9/202521低温气瓶(特种气瓶)7/9/202522常见的压力容器安全附件l安全阀、爆破片、压力表、液面计、温度计等都是压力容器的安全附件,也是容器得以安全和经济运行所必需的构成部分。容器操作人员通过对这些附件和仪表的监视和操作来实现和控制压力容器的运行。7/9/202523安全阀7/9/202524压力表和温度计7/9/202525压力容器使用管理的一般规定 7/9/2025261.建立有效的压力容器管理机构 压力容器使用单位的压
7、力容器安全技术管理工作一般由机械动力管理部门负责。厂长(或技术总负责人)是企业压力容器安全管理工作的总负责人,对本企业压力容器的购置、安装、使用、维修、改造、申请检验等环节实行综合管理并对其安全可靠性负责。7/9/2025272.建立全面的压力容器管理制度 压力容器使用单位的压力容器管理制度包括安全生产责任制度、安全生产教育制度、事故报告制度、运行记录和维护保养制度、定期检验制度等。7/9/2025283.建立完整的压力容器技术档案 压力容器技术档案至少应包括如下内容:1)压力容器产品质量证明书、产品安全质量监督检验证书等出厂资料;2)安装、验收见证资料;3)质监局颁发的有效的使用登记证;4)定期检验报告和定期自行检查记录;5)日常使用状况记录;6)压力容器及其安全附件、安全保护装置、测量调控装置及有关部门附属仪器仪表的日常维护保养记录;7)运行故障和事故记录。7/9/202529压力容器的安全检查l以上我们已经知道什么是压力容器,也知道比较而言什么样的压力容器更危险,那么我们日常的安全检查工作该查些什么呢?l一、查制度建立和执行情况l检查是否落实了管理机构、安全管理负责人、管理规章制度l二、查人员持证情况l安全管理人员和压力容器操作人员是否持特种设备作业证l三、查设备注册情况l设备是否有使用证、是否已定期检验 7/9/202530
