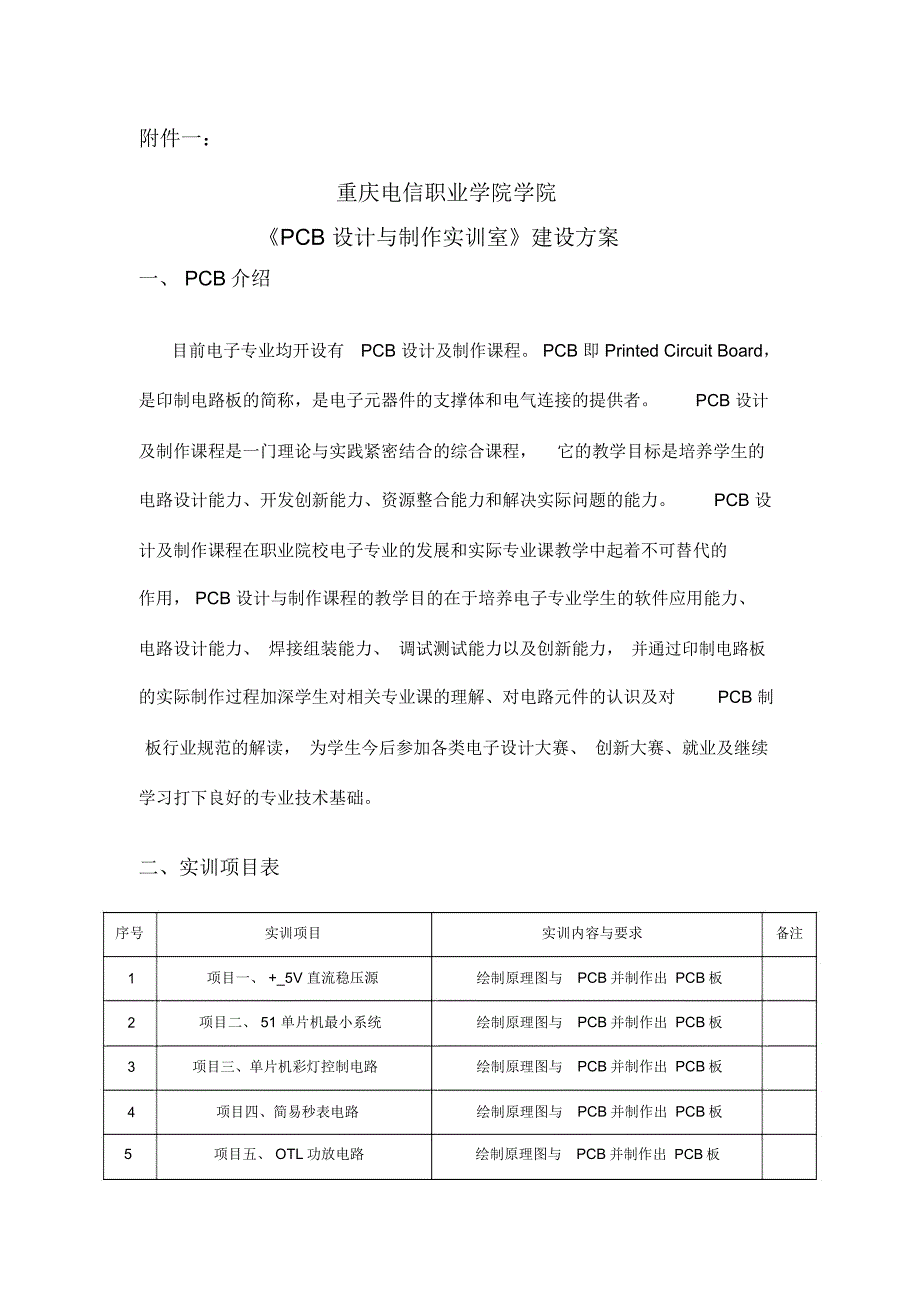

1、附件一：重庆电信职业学院学院PCB 设计与制作实训室建设方案一、 PCB介绍目前电子专业均开设有PCB 设计及制作课程。 PCB 即 Printed Circuit Board，是印制电路板的简称，是电子元器件的支撑体和电气连接的提供者。PCB 设计及制作课程是一门理论与实践紧密结合的综合课程，它的教学目标是培养学生的电路设计能力、开发创新能力、资源整合能力和解决实际问题的能力。PCB 设计及制作课程在职业院校电子专业的发展和实际专业课教学中起着不可替代的作用， PCB 设计与制作课程的教学目的在于培养电子专业学生的软件应用能力、电路设计能力、 焊接组装能力、 调试测试能力以及创新能力，并通过

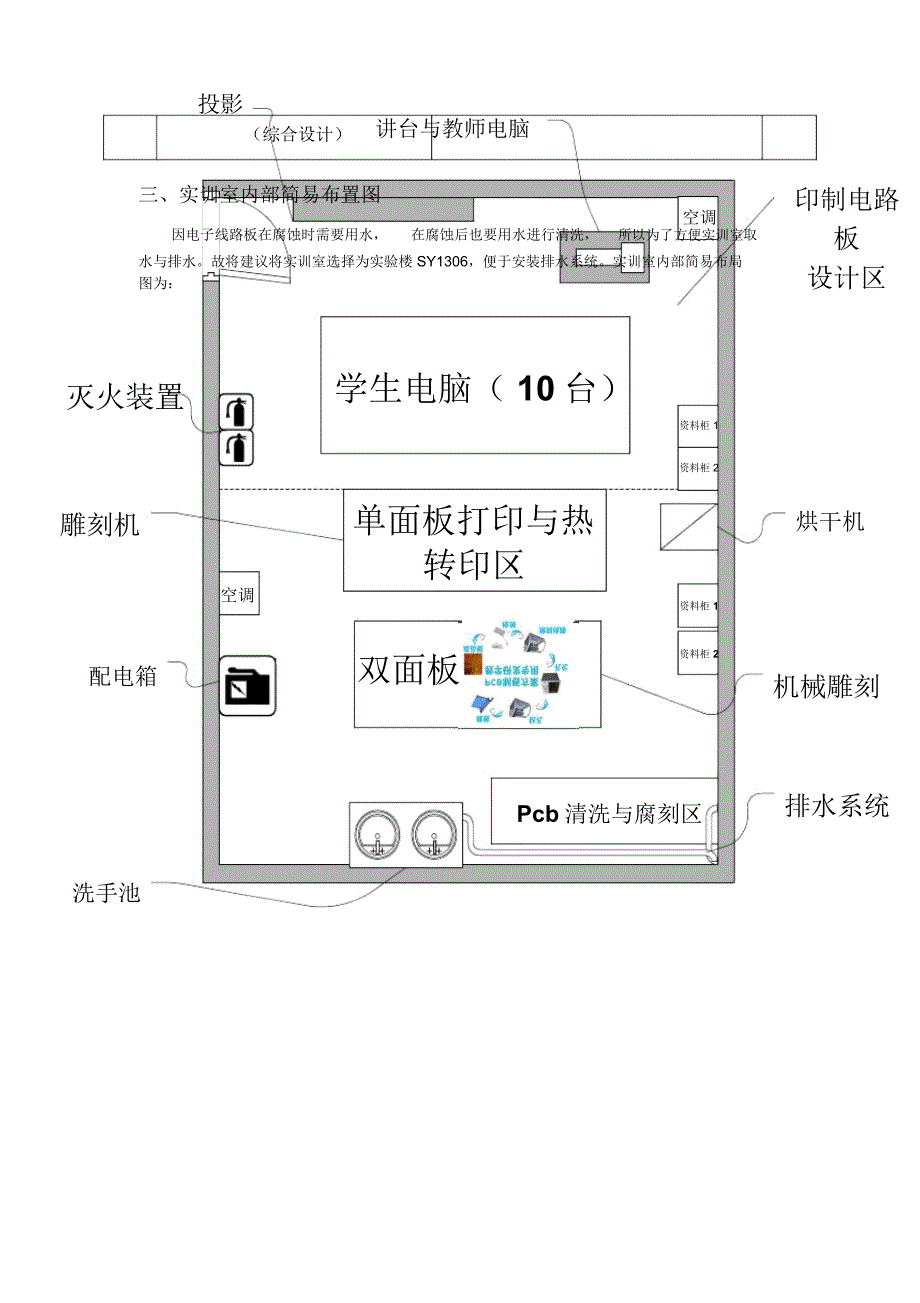

2、印制电路板的实际制作过程加深学生对相关专业课的理解、对电路元件的认识及对PCB 制板行业规范的解读， 为学生今后参加各类电子设计大赛、创新大赛、就业及继续学习打下良好的专业技术基础。二、实训项目表序号实训项目实训内容与要求备注1项目一、 +_5V 直流稳压源绘制原理图与PCB并制作出PCB板2项目二、 51 单片机最小系统绘制原理图与PCB并制作出PCB板3项目三、单片机彩灯控制电路绘制原理图与PCB并制作出PCB板4项目四、简易秒表电路绘制原理图与PCB并制作出PCB板5项目五、 OTL功放电路绘制原理图与PCB并制作出PCB板投影（综合设计）讲台与教师电脑三、实训室内部简易布置图空调因电子

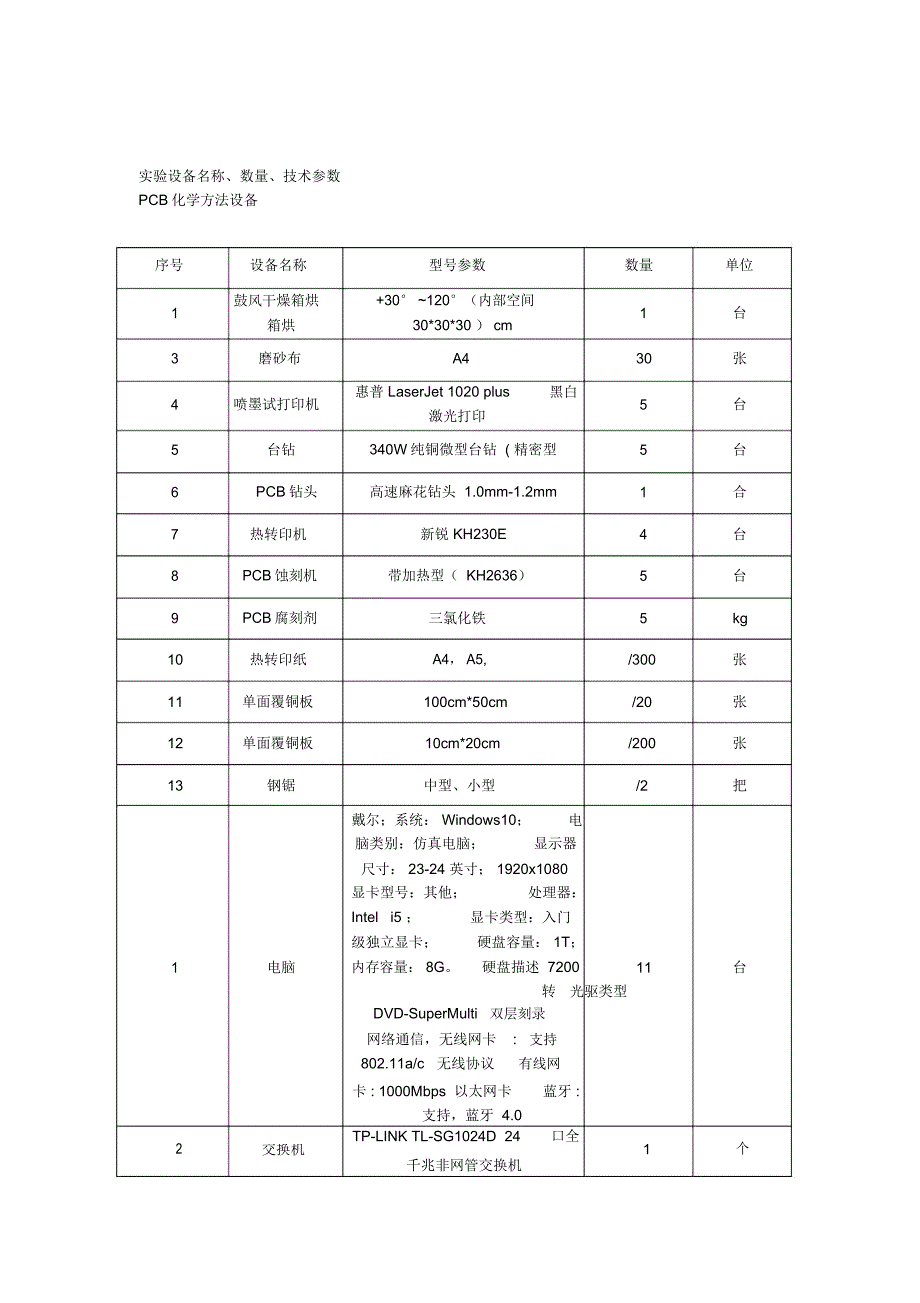

3、线路板在腐蚀时需要用水，在腐蚀后也要用水进行清洗，所以为了方便实训室取水与排水。故将建议将实训室选择为实验楼 SY1306，便于安装排水系统。实训室内部简易布局图为：印制电路板设计区灭火装置学生电脑（ 10台）资料柜 1资料柜 2雕刻机单面板打印与热转印区空调资料柜 1配电箱双面板资料柜 2Pcb清洗与腐刻区洗手池烘干机机械雕刻排水系统实验设备名称、数量、技术参数PCB化学方法设备序号设备名称型号参数数量单位1鼓风干燥箱烘+30 120（内部空间1台箱烘30*30*30 ） cm3磨砂布A430张4喷墨试打印机惠普 LaserJet 1020 plus黑白5台激光打印5台钻340W纯铜微型台钻

4、 ( 精密型5台6PCB钻头高速麻花钻头 1.0mm-1.2mm1合7热转印机新锐 KH230E4台8PCB蚀刻机带加热型（ KH2636）5台9PCB腐刻剂三氯化铁5kg10热转印纸A4， A5,/300张11单面覆铜板100cm*50cm/20张12单面覆铜板10cm*20cm/200张13钢锯中型、小型/2把戴尔；系统： Windows10；电脑类别：仿真电脑；显示器尺寸： 23-24 英寸； 1920x1080显卡型号：其他；处理器：Intel i5 ；显卡类型：入门级独立显卡；硬盘容量： 1T；1电脑内存容量： 8G。硬盘描述 720011台转光驱类型DVD-SuperMulti双层

5、刻录网络通信，无线网卡:支持802.11a/c无线协议有线网卡 : 1000Mbps 以太网卡蓝牙 :支持，蓝牙 4.02TP-LINK TL-SG1024D 24口全个交换机1千兆非网管交换机3空调格力1台KFR-72LW/(72596)FNAa-A34电源柜人民 -30KVA1台5音箱80W1对6无线话筒领夹式无线话筒1套7音频线50米8凳子塑料10张9电脑椅可升降旋转1把10电脑桌600*8009张11电脑桌600*12001张12调试台800*8003张13展柜1200X2000X450mm1个14功放BAS 80W，杜比全景声，声道系1台统： 2.0 声道，配套音箱高清变焦的摄像系统

6、15投影V1080P ； 1080P 远镜头， 10 光1台学变焦， 1000 万像素，支持在线录播，配套专业支架和夹具。PCB物理方法设备序号类别设备名称数量单位备注1手动精密裁板机1台用于裁切板材HW-C3402LPKF 电路板刻制机1德国 LPKF,业界顶级产品物理制板设备ProtoMat E44（进口）台用于雕刻线路、钻孔、 V 形槽视觉定位 PCB雕刻切割，视频对位，及时吸尘（裸板）机 HW-3030V+3专业孔化机 HW-K2001台用于双面板的导通。（含全套化孔液体）4烘箱 HW-HT1001台用于板材烘干与感光油墨固化5丝印（绿油、字符）套1台用于绿油、字符制作装 HPM25

7、2DW6菲林专用打印机1台用于阻焊时打印菲林片阻焊绿油方案HPM252DW7曝光机 HW-EP200E1台用于曝光8显 影 机 HW-DL2001台用于感光油墨显影（含显影粉）9刀具50把钨钢10钻头50支钨钢113M双面胶10卷特种12单面覆铜板5公斤玻纤辅材设备及耗双面覆铜板5公斤玻纤13材配件（1 年耗114菲林胶片包常规材量）小冰箱1台常规工艺挂图1批产品配套自制实验室清洁工具1套教学视频及书籍1自制1 产品配套附件二：重庆电信职业学院传感器与单片机综合实训室方案一、概述理实一体传感器与单片机综合实训室包括：示教系统、单片机和传感器等实训单元。示教系统以“声、光、电”的立体形式真实直观

8、的演示电路特性，各实训单元以模块或实验箱的形式集成在实训台上，操作方便， 组建灵活， 各实训单元可独立完全实训项目也可相互间组建更大更完善的实训项目，便于学生自主实训和创新探研。该实训室可完成：传感器与单片机的示教功能；单片机的数据采集、 A/D 转换、 D/A 转换、数据处理、结果显示和执行操作等实训项目；传感器的感知、数据传输、判断、信号放大和执行等实训项目。二、实训室设备名称、数量序设备名称数量备注号1传感器与单片机综合示教系统1 套2传感器与单片机综合实训装置30 套60 工位3投影仪2 套4高清变焦的摄像系统1 套5电脑33 台三、技术参数（一）、与传感器单片机综合示教系统1. 组成

9、整个系统由可更换示教模块、仪器平台、数据采集卡及处理软件、示教台、旋转更换系统、可移动存贮柜等部分组成。2. 示教模块示教模块要便于教师教学时演示、学生实训操作和更换方便，其结构采用优质不锈钢，每套不锈钢框架里前后安装两块示教模块板，可根据不同的教学内容需要旋转和更换示教模块。为真实直观演示电路特性，示教模块尺寸不得小于1350mm 600mm 3mm（可按学校要求定制尺寸），至少包含以下示教模块( 投标现场必须提供含有单片机执行电路模块、气体传感器应用模块等不少于2 块示教模块供抽查， 未提供示教模块或示教模块不符合招标技术要求，将失去成为中标候选人的资格）：1 ）单片机最小核心板模块：能完

10、成51 系列、 AVR通用单片机的最小系统的搭建和演示。2）单片机显示电路模块：能完成128 64 液晶、点阵、 8 位数码管显示电路的演示与操作。3）单片机执行电路模块：能完成直流电机、 步进电机的正反运行应用电路的演示与操作。4）单片机数据采集与处理电路模块：能完单片机A/D、 D/A 电路的演示与操作。5）温度传感器应用模块：能完成数字式和模拟式传感器的演示和操作。6）湿度传感器应用模块：能完成湿度传感器的演示和操作。7）压力传感器应用模块：能完成压力传感器的演示和操作。8）位置传感器应用模块：能完成位置传感器的演示和操作。9）速度传感器应用模块：能完成速度传感器的演示和操作。10）红外

11、传感器应用模块：能完成红外传感器的演示和操作。11）气体传感器应用模块：能完成二氧化碳、酒精、煤气的传感的演示和操作。12 ）完成霍尔式传感器、磁电式传感器、压电传感器、电涡流传感器、光纤位移传感器等实验。3. 仪器平台仪表平台采用50 铝型材， 喷塑丝印整体面板，嵌入所需测试、调试用仪器仪表，台尺寸不少于150cm30cm 26cm，须包含的仪器仪表如下：1）、主控台面板上装有电压、电流、频率、温度（3 位半）数字显示表。、四组直流稳压电源：5V、 12V、 5 一 15V 可调 , 有短路保护功能。 3）、双路可调直流稳压电源平（ 1）、输出路数： 2 路（ 2）、输出电压： 030V 可

12、调（ 3）、输出电流： 02A 可调（ 4）、负载效应： CV 1 10-4 2mV（ 5）、电源效应： CV 1 10-4 2mV（ 6）、四组高亮 LED同时显示 , 电压、电流（ 7）、稳压、稳流功能且稳压和稳流状态能自动转换（ 8）、串、并联指示（ LED）功能（ 9）、过载、短路时 , 声音 ( 蜂鸣器 ) 自动报警提示和限流保护功能（ 10）、自动跟踪输出（ 11）、输出接入 / 切断功能，避免电压建立时影响负载 4）、数字存储示波器（ 1）、 100MHz带宽， 500MSa/s 实时采样率， 1M采样点；（ 2）、 5.6 英寸 64k 色 TFT LCD，波形显示更加清晰；（

13、 3）、垂直灵敏度达 2mV/div 至 10V/div 以上；（ 4）、能通过远程接口命令对数字示波器进行编程操作。 提供程序编译所使用的命令集，采用 ASCII字符串形式植入主机，以方便进行操控并按照预设定好的程序来进行测量；示波器的编程；（ 5）、具有丰富的触发功能：边沿、脉宽、视频、斜率、交替触发；（ 6）、嵌入式帮助系统，随时熟悉按键使用；（ 7）、波形一键回中功能。任何状态下，都能让波形回到屏幕中间，方便学生随时找寻波形；（ 8）、自动测量 22 种波形参数，具有自动光标跟踪测量功能；（ 9）、独特的波形录制和回放功能；（ 10）、提供丰富的接口： USB Host、 USB De

14、vice 、 P/F Out ；支持 U 盘存储；（ 11）. 提供正版 oscillscope测控软件。可与 NeptuneLab 实验室管理系统无缝连接；（ 12） . NeptuneLab 实验室管理系统需提供样机测试合格A 、教师能远程控制所有学生使用的设备。B 、教师能远程对设备进行批量锁定与解锁。C 、教师能批量远程同步设备状态。D 、能对学生的设备进行批量载入自定义波形文件。E 、学生能独立生成电子实验报告， 需要提取设备数据自动填充到实验报告中的指定位置。F 、教师能维护实验报告的模版，并且模版具备插入图片等功能。G 、学生生成的电子实验报告能提交到教师端，方便教师一次将全班学

15、生实验报告拷走。H、学生生成的电子实验报告要求不能进行二次改动，可以使用pdf 等格式存储实验报告。I 、软件交互界面简洁，模拟真实设备操作面板。J 、软件使用操作简单，甚至不需要登录；类似多媒体教学软件的使用方式，以便于符合师生使用习惯。K、软件的安装环节和使用环境要求考虑到学校的实际情况，如实验室电脑具备还原功能；实验室和外部网络断开时能独立使用。L 、软件兼容 XP、 win7 、 win10 。 4）、双通道 DDS信号发生器（1）、双路通道输出，任意波形输出，输出频率为1uHz 25MHz；（2）、 100 MSa/s 采样率， 14 bits垂直分辨率， 4 kpts存储深度；（

16、3）、输出幅度： 20MHz时:2mVpp10Vpp； 20MHz 时:2mVpp5Vpp;（ 4）、脉冲宽度 : 20ns 2000s：最小分辨率 1ns（5）、高精度、宽频带频率计，频率范围100 mHz 200 MHz；（6）、双通道同步输出，通道耦合/ 复制功能；（ 7）、输出 5 种基本波形，内置 48 种任意波形（含 TV 波形输出），方波频率达 5MHz，脉冲波频率达 3MHz。可编辑输出14-bit、 4k 点、频率达5MHz的用户自定义任意波形；（ 8）、能通过远程接口命令对信号发生器进行编程操作。提供程序编译所使用的命令集，以 ASCII字符串形式发送和识别，以方便进行操控

17、并进行二次开发；（ 9）、与数字示波器无缝对接，获取示波器中存储的波形并无损重现；（ 10）、图形化界面可以对信号设置进行可视化验证；（11）、具有丰富的调制功能，输出各种调制波形：调幅(AM) 、调频 (FM)、调相(PM)、频移键控 (FSK) 、扫频 (SWEEP)、突发 (BURST)；（12）、支持中英文界面和输入法，支持即插即用USB存储设备，并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形。4）程序烧录器：1 只5 ）漏电保护开关、电源插座各1 组。 4、数据采集卡及处理软件数据采集工作12 位 AD转换、采用较好的RS485接口，分辨率由1/22048，采样周期

18、 1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。5 、示教台示教台采用优质钢材，经防锈防腐处理加工成型，上铺厚度不少于水、耐磨高密度板。台面尺寸不少于：1500 75024（ mm）。 6、旋转更换系统24mm的防火、 防旋转更换系统由优质 50 铝型材支架、不锈钢导轨槽、 平衡球和不锈钢固定锁组成，经久耐用，便于示教模块的更换和旋转教学。7 、可移动存贮柜存贮柜由0.8 钢板柜体、 30 方钢支柱、镀锌钢板导轨槽、不锈钢滑动球和4 个换向轮组成，至少可放置 5 个备用模块，方便

19、示教模块的存贮和整个系统的移动。（二）、传感器与单片机综合实训系统1. 组成整个系统由单片机实训挂箱、传感器实训挂箱、仪器平台、数据采集卡及处理软件、实训桌等部分组成。实训模块必须与示教模块内容一致, 确保理论教学与实训实作实时互动，完美结合。 实训模块采用开放二次设计，每块实训模块即能单独完成电路实训功能，也能组合完成复杂的电路实训功能。2. 单片机实训挂箱包含以下内容：51 单片机最小核心板模块、 AVR单片机最小核心板模块、 128 64 液晶模块、点阵模块、 8 位数码管数显示模块、 4 4 矩阵按键模块、直流电机模块、步进电机模块、继电器模块、串口通信模块、并口通信模块。3. 传感器

20、实训挂箱包含以下内容：温度传感器模块、湿度传感器模块、压力传感器模块、位置传感器模块、速度传感器模块、红外传感器模块、气体传感器模块、霍尔式传感器、磁电式传感器、压电传感器、电涡流传感器、光纤位移传感器。4. 仪器平台仪表平台采用50 铝型材，喷塑丝印整体面板，嵌入所需测试、调试用仪器仪表，平台尺寸不少于150cm 30cm 26cm，须包含的仪器仪表如下：1）、主控台面板上装有电压、电流、频率、温度（3 位半）数字显示表。2 ）、四组直流稳压电源： 5V、 12V、 5 一 15V 可调 , 有短路保护功能。 3）、双路可调直流稳压电源（ 1）、输出路数： 2 路（ 2）、输出电压： 030

21、V 可调（ 3）、输出电流： 02A 可调（ 4）、负载效应： CV 1 10-4 2mV（ 5）、电源效应： CV 1 10-4 2mV（ 6）、四组高亮 LED同时显示 , 电压、电流（ 7）、稳压、稳流功能且稳压和稳流状态能自动转换（ 8）、串、并联指示（ LED）功能（ 9）、过载、短路时 , 声音 ( 蜂鸣器 ) 自动报警提示和限流保护功能（ 10）、自动跟踪输出（ 11）、输出接入 / 切断功能，避免电压建立时影响负载 4）、数字存储示波器（ 1）、 100MHz带宽， 500MSa/s 实时采样率， 1M采样点；（ 2）、 5.6 英寸 64k 色 TFT LCD，波形显示更加清

22、晰；（ 3）、垂直灵敏度达 2mV/div 至 10V/div 以上；（ 4）、能通过远程接口命令对数字示波器进行编程操作。 提供程序编译所使用的命令集，采用 ASCII字符串形式植入主机，以方便进行操控并按照预设定好的程序来进行测量；示波器的编程；（ 5）、具有丰富的触发功能：边沿、脉宽、视频、斜率、交替触发；（ 6）、嵌入式帮助系统，随时熟悉按键使用；（ 7）、波形一键回中功能。任何状态下，都能让波形回到屏幕中间，方便学生随时找寻波形；（ 8）、自动测量 22 种波形参数，具有自动光标跟踪测量功能；（ 9）、独特的波形录制和回放功能；（ 10）、提供丰富的接口： USB Host、 USB

23、 Device 、 P/F Out ；支持 U 盘存储；（ 11）. 提供正版 oscillscope测控软件。可与 NeptuneLab 实验室管理系统无缝连接；（ 12） . NeptuneLab 实验室管理系统需提供样机测试合格A 、教师能远程控制所有学生使用的设备。B 、教师能远程对设备进行批量锁定与解锁。C 、教师能批量远程同步设备状态。D 、能对学生的设备进行批量载入自定义波形文件。E 、学生能独立生成电子实验报告， 需要提取设备数据自动填充到实验报告中的指定位置。F 、教师能维护实验报告的模版，并且模版具备插入图片等功能。G 、学生生成的电子实验报告能提交到教师端，方便教师一次将

24、全班学生实验报告拷走。H、学生生成的电子实验报告要求不能进行二次改动，可以使用pdf 等格式存储实验报告。I 、软件交互界面简洁，模拟真实设备操作面板。J 、软件使用操作简单，甚至不需要登录；类似多媒体教学软件的使用方式，以便于符合师生使用习惯。K 、软件的安装环节和使用环境要求考虑到学校的实际情况， 如实验室电脑具备还原功能；实验室和外部网络断开时能独立使用。L 、软件兼容 XP、 win7 、 win10 。 4）、双通道DDS信号发生器（1）、双路通道输出，任意波形输出，输出频率为1uHz 25MHz；（2）、 100 MSa/s 采样率， 14 bits垂直分辨率， 4 kpts存储深

25、度；（ 3）、输出幅度： 20MHz时:2mVpp10Vpp； 20MHz 时:2mVpp5Vpp;（ 4）、脉冲宽度 : 20ns 2000s：最小分辨率 1ns（5）、高精度、宽频带频率计，频率范围100 mHz 200 MHz；（6）、双通道同步输出，通道耦合/ 复制功能；（ 7）、输出 5 种基本波形，内置 48 种任意波形（含 TV 波形输出），方波频率达 5MHz，脉冲波频率达 3MHz。可编辑输出14-bit、 4k 点、频率达5MHz的用户自定义任意波形；（ 8）、能通过远程接口命令对信号发生器进行编程操作。提供程序编译所使用的命令集，以 ASCII字符串形式发送和识别，以方便

26、进行操控并进行二次开发；（9）、与数字示波器无缝对接，获取示波器中存储的波形并无损重现；（10）、图形化界面可以对信号设置进行可视化验证；（11）、具有丰富的调制功能，输出各种调制波形：调幅(AM) 、调频 (FM)、调相(PM)、频移键控 (FSK) 、扫频 (SWEEP)、突发 (BURST)；（12）、支持中英文界面和输入法，支持即插即用USB存储设备，并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形。4）程序烧录器：1 只5）漏电保护开关、电源插座各1 组。 5、数据采集卡及处理软件数据采集工作 12 位 AD转换、采用较好的 RS485接口，分辨率由 1/22048

27、采样周期 1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。6、实训桌实训桌采用优质钢材，经防锈防腐处理加工成型，上铺厚度不少于24mm的防火、防水、耐磨高密度板。台面尺寸不少于：1500 750 24（ mm）。实训桌面上预留显示器安放位置。实验桌的两个特制柜可分别安放实验模板和计算机主机及键盘。（三）投影仪美国丽讯 DH558丽讯 DH558，投影尺寸：27-300 英寸；屏幕比例：16:9 ；投影技术： DLP；投影机特性：3D ；亮度： 3000 流明；对比度：20000:

28、1 。投影技术： DLP；标准分辨率（ dpi ）： 1920 1080（四）高清变焦的摄像系统V1080P ； 1080P 远镜头， 10 光学变焦，1000 万像素，支持在线录播，配套专业支架和夹具。（五）电脑技术参数商品名称：戴尔；系统：Windows10；电脑类别：仿真电脑；显示器尺寸：23-24 英寸；1920x1080显卡型号：其他；处理器：Inteli5 ；显卡类型：入门级独立显卡；硬盘容量：1T；内存容量： 8G。硬盘描述 7200 转，光驱类型 DVD-SuperMulti 双层刻录，网络通信，无线网卡 : 支持 802.11a/c 无线协议，有线网卡 : 1000Mbps

29、以太网卡，蓝牙 : 支持，蓝牙4.0附件三：电工电子设备维修实训室建设方案一、实训室建设目的和必要性电工电子技术课程是我院电子信息工程技术、汽车电子技术、机电一体化和工业机器人专业的专业核心课程， 是学生今后参加工作应具备的基本核心技术。 同时，该实训室的也可作为学生参加国家级或市级电子设计技能大赛训练室。通过本课程的学习和实践，使学生掌握电工电子技术及其在工业控制、经济建设和日常生活中的应用， 培养学生实践能力、 创新能力和新产品设计开发能力， 为将来从事维修电工等工作奠定坚实的基础。二、实训室设备名称、数量序设备名称数量备注号1电子技术综合示教系统1 套含模电、数电、电工示教模块2电工技术

30、综合实训挂箱17 套每套含 2 挂箱3PLC综合实训系统电脑20 台4投影仪5 套5高清变焦的摄像系统3 套三、技术参数（一）电工电子技术综合示教系统1. 组成整个系统由示教模块、仪器平台、示教台、旋转更换系统、可移动存贮柜和理实一体化实验教学管理软件等部分组成。2. 示教模块（示教内容和大小尺寸可按学校要求定制）示教模块由绝缘防火防潮材料、喷绘电路原理和电子线路板组成，其结构采用优质不锈钢框架，可根据不同的教学内容更换示教模块。为真实直观演示电路特性，示教模块尺寸不得小于1350mm 600mm 3mm，至少包含以下示教模块 ( 投标现场必须提供含有小信号谐振及负反馈放大模块、AD/DA转换

31、模块等不少于 2 块示教模块供抽查， 未提供示教模块或示教模块不符合招标技术要求， 将失去成为中标候选人的资格）：模拟电路示教模块：（ 1）二极管、 三极管实验电路：能较好地演示二极管的单向导电性，三极管的三种工作状态（ 2）波形的转换电路：能完成方波、三角波、正弦波发生器电路的演示与操作。（ 3）有源滤波器模块： 能完成低通滤器电路、高通滤波器电路、 带通滤波器电路的演示与操作（ 4）稳压电源模块：能完成半波整流电路、全波整流电路、桥式整流电路、电容滤波、三端固定稳压电路、可调三端稳压电路的演示与操作，正负偏差小于正负1V。（ 5）基本放大器模块： 能完成共射放大电路、共集放大电路、场效应放

32、大电路演示与操作。（ 6）小信号谐振及负反馈放大模块： 能完成小信号谐振放大器电路、 两级负反馈放大器电路的演示与操作。（ 7）基本运算放大器模块： 能完成反相比例运算放大器电路、 同相比例运算放大器电路、电压跟随器电路、 比较器电路、 加法运算电路、 减法运算电路、 积分电路、 绝对值电路、 V/I变换电路的演示与操作。（ 8）振荡器模块：能完成 RC振荡器电路、晶体振荡器电路、电容三点式振荡器电路的演示与操作。（ 9）功放模块：能完成 OCL应用电路、 TDA2030功放电路的演示与操作。（ 10）收信 / 发信模块：能完成 AM发射机电路、 AM接收机电路的演示与操作。（ 11）函数信号

33、发生器（综合性实验）（ 12）交流电源过压、欠压保护电路（研究性实验）数字电路示教模块：（ 1）包含门电路运用模块：能完成“与”门、“与非”门、或门、或非门、异或门等电路功能测试和基本应用电路的演示与操作。（ 2）组合逻辑电路模块：能完成编码器电路、译码器电路、数码显示电路、 8 路抢答电路的演示与操作。（ 3）触发器模块： 能完成基本 RS触发器电路、 边沿 JK 触发器、 边沿 D触发器功能测试、移位寄存器电路（ 74HC164）应用电路演示与操作。（ 4）计数器模块：能完成 74HC160、161、 90 等集成计数器功能测试、任意进制设计电路、定时器电路的演示与操作（ 5） 555 应

34、用模块：能完成555 功能测试电路、555 构成单稳态触发器电路、555 构成施密特触发器电路、构成多谐振荡电路的演示与操作。CMOS触发器及其应用（ 7） AD/DA转换模块：能完成 DA转换电路（加法计数器 D/A 转换显示电路）、 AD转换电路（数字电压表电路）的演示与操作。电工电路示教模块：基尔霍夫电压定律模块、电流定律模块、测定直流稳压电源与实际电压源的外特性模块、支路电流法模块、叠加定理模块、戴维南定理模块、最大功率传输定理模块、测量电感和电容元件频率特性模块、 RL 串联电路模块、 RC串联电路模块、 日光灯电路的测量模块、功率因数提高电路模块等。三相电路相序及功率的测量。3.

35、仪器平台仪表平台采用优质型材， 喷塑丝印整体面板， 能嵌入常用电工电子仪器仪表。须包含的仪器仪表如下：1).三相电源： 380V/220V ，有数字式交流电压显示表，1 组2).单相可调电源： 0 250V，有数字式交流电压显示表，1 组3).直流电流源： 0 100mA， 1 组4). 数字式交流电压测量表：0 500V5).数字式直流电压测量表：0 500V6 ） . 数字式直流电流测量表： 02000mA 7). 固定直流稳压电源： 5V、 12V，各 1 组 8）双路可调直流稳压电源（ 1）、输出路数： 2 路（ 2）、输出电压： 030V 可调（ 3）、输出电流： 02A 可调（ 4

36、负载效应： CV 1 10-4 2mV（ 5）、电源效应： CV 1 10-4 2mV（ 6）、四组高亮 LED同时显示 , 电压、电流（ 7）、稳压、稳流功能且稳压和稳流状态能自动转换（ 8）、串、并联指示（ LED）功能（ 9）、过载、短路时 , 声音 ( 蜂鸣器 ) 自动报警提示和限流保护功能（ 10）、自动跟踪输出（ 11）、输出接入 / 切断功能，避免电压建立时影响负载 9）数字存储示波器（ 1）、 100MHz带宽， 500MSa/s 实时采样率， 1M采样点；（ 2）、 5.6 英寸 64k 色 TFT LCD，波形显示更加清晰；（ 3）、垂直灵敏度达 2mV/div 至 1

37、0V/div 以上；（ 4）、能通过远程接口命令对数字示波器进行编程操作。 提供程序编译所使用的命令集，采用 ASCII字符串形式植入主机，以方便进行操控并按照预设定好的程序来进行测量；示波器的编程；（ 5）、具有丰富的触发功能：边沿、脉宽、视频、斜率、交替触发；（ 6）、嵌入式帮助系统，随时熟悉按键使用；（ 7）、波形一键回中功能。任何状态下，都能让波形回到屏幕中间，方便学生随时找寻波形；（ 8）、自动测量 22 种波形参数，具有自动光标跟踪测量功能；（ 9）、独特的波形录制和回放功能；（ 10）、提供丰富的接口： USB Host 、 USB Device 、 P/F Out ；支持 U

38、盘存储；（ 11） . 提供正版 oscillscope测控软件。可与 NeptuneLab 实验室管理系统无缝连接；（ 12） . NeptuneLab 实验室管理系统需提供样机测试合格A 、教师能远程控制所有学生使用的设备。B 、教师能远程对设备进行批量锁定与解锁。C 、教师能批量远程同步设备状态。D 、能对学生的设备进行批量载入自定义波形文件。E 、学生能独立生成电子实验报告，需要提取设备数据自动填充到实验报告中的指定位置。F 、教师能维护实验报告的模版，并且模版具备插入图片等功能。G 、学生生成的电子实验报告能提交到教师端，方便教师一次将全班学生实验报告拷走。H、学生生成的电子实验报告要求不能进行二次改动，可以使用pdf 等格式存储实验报告。I 、软件交互界面简洁，模拟真实设备操作面板。J 、软件使用操作简单，甚至不需要登录；类似多媒体教学软件的使用方式，以便于符合师生使用习惯。K 、软件的安装环节和使用环境要求考虑到学校的实际情况，如实验室电脑具备还原功能；实验室和外部网络断开时能独立使用。L 、软
