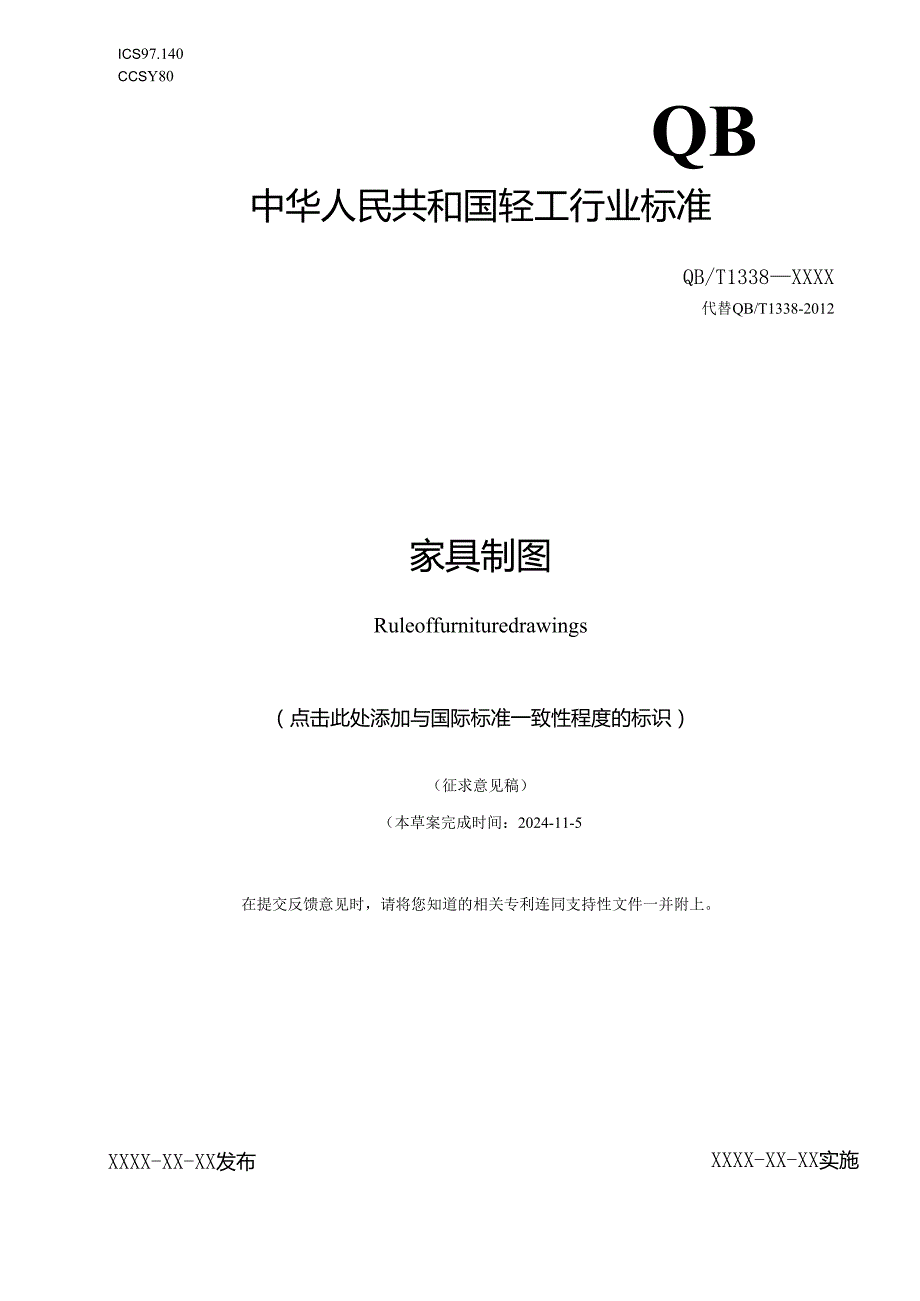

1、ICS97.140CCSY80QB中华人民共和国轻工行业标准QB/T1338XXXX代替QB/T1338-2012家具制图Ruleoffurnituredrawings（点击此处添加与国际标准一致性程度的标识）（征求意见稿）（本草案完成时间：2024-11-5在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX-XX-XX发布XXXX-XX-XX实施中华人民共和国工业和信息化部发布目次BUs11 范围21.1 适用范围错误!未定义书签。1.2 适用制图方式错误!未定义书签。2规范性引用文件23术语和定义24图纸幅面规格与图纸编排顺序54. 1图纸幅面55. 2标题栏66. 3

2、图纸编排顺序95图线95. 1图线宽度97. 2图线一般应用108. 字体149. 比例1410. 符号151.1 1剖切符号151.2 索引符号与详图符号161.3 引出线171.4 对称符号171.5 连接符号188. 6云线188.7 纹理方向符号188.8 内视符号189常用图例199. 1一般规定199.2常用材料图例1910家具图样画法2110. 1家具视图2210. 2斜视图2210. 3局部视图2310. 4剖面图和断面图2310. 4.1一般规定。2310. 4.2全剖视图2410. 4.3半剖视图2410. 4.4阶梯剖视图2410. 4.5旋转剖视图2510. 4.6局部

3、剖视图251.1 5断面图2510.6 绕中心均匀分布的产品（零、部件）视图画法2710.7 面料缝合与套裁画法2710.8 局部详图2710.9 装配图中零、部件序号及其编排方法2710. 10简化画法2810. 10.1一般简化画法2810. 10.3常用连接件连接简化画法3110. 11室内家具图样画法3310. 11.1平面图3310. 11.2立面图3410. 11.3剖面图3411立体图画法3411.1轴测图3411. 2透视图3511.2.6一点透视画法3511.3两点透视3511.3.2三点透视3612尺寸标注3612.1一般规定3612.2角度、弧度、球体标注3812.3异形

4、件、雕刻件标注3912.4对称零、部件标注4012.5外形相同尺寸不同零部件标注4012.6孔的标注4112.7参考尺寸标注4112.8多层材料标注4212 .9倒角标注4213 .10图形与尺寸数字重合标注4214 .11尺寸变化规则标注4215 .12轴测图尺寸标注4313计算机辅助制图文件4316 .1计算一般规定4417 .2制图文件4418 .3模块文件的命名4419 .4计算机制图文件夹4420 .5计算机制图文件的使用与管理4421 .6图层4414计算机辅助制图规则4515.1.1一般规定4515.1.2协同设计的制图文件组织4515.2协同设计的计算机辅助制图文件4516定制

5、家具系统绘图4616.1一般规定4616.2基本单元建模绘图文件4616.3组合单元绘图4616.4产品库绘图46附录A（参考性附录）定制产品库搭建结构47A.1定制产品结构规划47A.2原木结构柜类、墙板搭定制产品规划示例47刖后本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件按GB/T1.1-2020给出的规则起草。本文件代替QB/T1338-2012家具制图，与QB/T1338-2012相比，除结构调整和编辑性改动外，主要技术变化如下：1、修订标准要求与适用范围，增加定制家具、房门、木墙板、楼梯、木装饰构件制图；2、增加规范性引用内容；

6、3、增加术语与定义章；4、修订原3.1节的内容为增加为章4；5、修订原3.4节的内容增加为章5；6、修订原3.3的主要技术内容是6；7、修订原3.2内容内容为章7；8、增加章8；9、修订原3.6内容为章9；10、修订原章4内容、增加室内家具图样画法规定为章10；11、增加立体图画法为章11；12、修订原5内容为章12；13、增加13章内容；14、增加14章内容；15、增加15章内容；16、删附录参考内容。本标准由全国家具标准化技术委员会(SAC/TC480)归口。本文件起草单位：温州职业技术学院，上海市质量监督检验技术研究、南京林业大学本文件主要起草人：王双科本文件及其所代替文件的历次版本发布

7、情况为：1991年首次发布为GB/T1338-1991,2012年第一次修订；本次为第二次修订。家具制图1范围本文件适用木质成品家具、定制家具、房门、墙板、楼梯、木装饰构件及其定制家具方案等的制图,其它家具产品制图可参照使用。本文件适用于计算机制图及其辅助制图、手工制图。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10609.1技术制图GB/T14689GB/T14690GB/T14691GB/T14692GB/T17450GB/T

8、42134GB/T17304GB/T18594GB/T18686GB/T29863GB50104GB/T30438GB/T42134GB/T16656GB/T42199技术制图技术制图技术制图技术制图技术制图智能制造标题栏图纸幅面与格式比例字体投影法图线大规模个性化定制术语CAD通用技术规范技术产品文件字体拉丁字母、数字和符号的CAD字体技术制图CAD系统用图线的表示服装制图建筑制图统一标准支持模块化设计的数据字典技术原则和方法智能制造大规模个性化定制通用技术要求工业自动化系统与集成产品数据表达与交换智能制造大规模个性化定制设计要求3术语和定义下列术语和定义适用于本文件。3. 1图纸幅面dra

9、wingformat图纸宽度与长度组成的图面。3.2图线chart起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续或不连续线。3.3字体font文字的风格式样，又书体。3.4比例SCale图中图形与其实物相应要素的线性尺寸之比。3.5视图VieW将物体按正投影法向投影面投射时所得到的投影称为视图。3.6画面pictureplane绘制透视图的投影平面。3.7主点mainpoint视点在画面上的正投影点。3.8灭点vanishingpoint直线上元穷远点的透视。3.9视锥visioncone通过视点且垂直画面的视线为轴，视点为顶点，由视线形成的圆锥。3.10轴测图axono

10、metricdrawing用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上所得到的图形，称作轴测图。3.11透视图perspectivedrawing根据透视原理绘制出的具有近大远小特征的图像，以表达家具设计意图。3.12结构图纸projectsheet根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表示家具形状、大小、结构、安装固定等特征的图形。3.13图纸编号constructiondrawingnumber用于表示图纸的图样类型和排列顺序的编号，亦称图号。3.14物料清单BinofMaterialS（简称BOM）

11、描述家具企业产品组成的技术文件。它表明了产品的产品、单元组件、部件、零件、直到原材料之间的结构关系，以及所需的数量。是描述企业产品组成的技术文件。它表明了产品的总装件、分装件、部件、零件、直到原材料之间的结构关系以及所需的数量。3.15计算机辅助设计CAD,computeraideddesign利用计算机及其图形设备帮助设计人员进行设计工作，简称CAD。3.16计算机辅助制图文件CADdrawingfile,CADfile利用计算机辅助制图技术绘制的，记录和存储图纸所表现的各种设计内容的数据文件。3.17计算机辅助制图文件夹CADdrawingfolder在磁盘等设备上存储计算机辅助制图文件的

12、逻辑空间。又称为计算机辅助制图文件目录。3.18计算机辅助制图文件参照方式referenceofCADdrawingfile在当前计算机辅助制图文件中引用并显示其他计算机辅助制图文件（被参照文件）的部分或全部数据内容的一种计算机辅助制图技术。3. 19图库文件documentfile可以在一个以上的工程中重复使用的计算机辅助制图文件。3.20图层Iayer计算机辅助制图文件中相关图形元素数据的一种组织结构。属于同一图层的实体具有统一的颜色、线型、线宽、状态等属性。3.21协同设计synergisticdesign通过计算机网络与计算机辅助设计技术，创建协作设计环境，使设计团队各成员围绕共同的设

13、计目标与对象，按照各自分工，并行交互式地完成设计任务，实现设计资源的优化配置和共享，最终获得符合工程要求设计成果文件的设计过程。3.22文件级协同filelevelcollaboration协同设计的初级方式，所有协同设计的工作基于项目工作文件开展,专业间以外部引用或互提文件作为协同工作的推进手段。3.23图层级协同layerlevelcollaboration协同设计的高级方式,所有协同设计的工作在互提文件的基础上,通过图层过滤器对图层进行过滤,保留必要的图层，再进行协同设计。3.24数据级协同datalevelcollaboration协同设计的最高级方式,所有协同设计的工作数据共享的基础

14、上实现,通过建立底层数据的一致性,使各专业及各终端间的数据实现连续协调。3.25图层过滤器Iayerfilter计算机辅助制图常用软件中的功能，以根据颜色、线型、线宽、状态等属性对图层进行过滤，保留或不保留位于该图层上的图元信息。3.26图层过滤器Iayerfilter计算机辅助制图常用软件中的功能，可以根据颜色、线型、线宽、状态等属性对图层进行过滤，保留或不保留位于该图层上的图元信息。4. 27家具模块furnituremodule组成定制家具产品或其内部子系统的、具有特定功能和标准接口的典型的单元。注：来源GB/T30438-2013,3.1,有修改。3.28家具模块化modulariza

15、tion从系统的观点出发，应用相似性的原理，将家具的某些要素组合在一起，用标准化原理进行统一，归并、简化，采取分解与组合的方法，建立家具模块体系，并通过模块之间的标准接口组合与不同的家具产品全过程。注：模块所包含的功能元的多少与结构的大小决定模块在产品作用的大小以及生产制造的难易程度。合理地划分模块的范围有利于模块制造、提高模块兼容性、互换性和通用性。扩大模块使用小范围，增强实现产品多样化的能力。3.29模块库modulelibrary支持模块化设计的产品模型信息库。3.30属性attribute描述对象特征的一组集合。3.31大规模个性化定制家具系统masscustomizationfurn

16、ituresystem大量客户的个性化要求，对产品生存周期、系统层级中一个或多个环节进行重构，在成本、质量、交付周期、生产效率、法律法规等约束下，提供客户多样化和个性化需求的产品，同时享有传统大规模批量生产方式带来的低成本的信息化系统。3.32单元族modulefamily具有相似功能和/或结构的模块集合。3.33产品族productfamily具有相似功能和/或结构的产品集合。3.34产品搭建设计ProductAssemblyDesign在产品设计绘图过程中，基于产品主结构，按一定的配置规则，选择必选单元和可选单元组合成客户所需产品的设计和实施过程。4图纸幅面规格与图纸编排顺序5. 1图纸幅

17、面5.1.1 图纸幅面按GB/T14689规定中的有关规定，优先采用表1所规定的基本幅面，必要时可选用加长幅面，具体尺寸见图1。表1图幅尺寸单位（mm）幅面代号AOAlA2A3A4B（宽度）L（长度）841X1189594X841420X594297X420210X297C（图框线离图纸边的距离）105a（装订边离图纸边的距离）254.1.2应于图框长边尺寸和图框短边尺寸范围取中。4.1.3图纸的短边尺寸不应加长，AoA3幅面长边尺寸可加长。10518416304202100图1图纸规格4. 1.4一个设计项目中，不宜多于两种幅面，不含目录及表格所采用A4幅面。4.2 标题栏4.2.1 图纸中

18、应有标题栏、图框线、幅面线、装订边线和对称中结标志。图纸的标题栏及装订边线和的位置。4.2.2 图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。AO、A3图纸宜横式使用；必要时,也可立式使用。4.2.3 横式使用的图纸，应按图2、图3、图4规定的形式布置。图2A0A3横向幅面（一）图3AOA3横向幅面（二）图4AOA3横向幅面（三）图5AoA4立式向幅面（一）4.2.4 立式使用的图纸，应按图5、图6、图7规定的形式布置。4.2.5 2.5根据需要选择确定标题栏尺寸、格式及分区。定制家具、室内家具整体方案采用图8、图9、图6、图7标题栏，标题栏采用图10布局。标题栏内部根据应用分格、每

19、栏的高度为7mm。4.2.6 签字区栏包括实名列和签名列，涉外项目签字区应包括实名工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。4.2.7 在计算机辅助制图文件中使用电子签名与认证时，应符合中华人民共和国电子签名法的有关规定。4.2.8 当由两个以上的设计单位合作设计同一个产品或者项目时，设计单位名称区可依次列出设计单位名称。企业信息区项目名称区客户签名区图纸信息区设计签名区附注区4070图8标题栏（一）企业信息区客户信息区目息项片区图纸信息区-签字区一附注栏图9标题栏（二）240企业信息区产品名称签字区其它区图名区图10标题栏（三）4.3

20、 图纸编排顺序4.3.1 各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类，做到有序排列。4.3.2 家具产品或者项目的图纸应按专业顺序编排，应为图纸目录、设计说明、设计图、结构图、安装、包装图等次序编排。5图线5.1图线宽度图线的基本线宽b,宜按照图纸比例及图纸性质从1.4mm、1.OmmO.7mmO.5mm线宽系列中选取。每个图样应根据复杂程度与比例大小，先选定基本线宽b,再选用表3中相应的线宽组。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b与0.25b。表2线宽组（mm）线宽比线宽组b1.41.00.70.50.7b1.00.70.50.350.5b0.70.50.3

21、50.250.25b0.350.250.180.13注：1需要缩微的图纸，不宜采用0.18及更细的线宽。2同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。5. 2图线一般应用家具产品、室内家具方案选用表4,应用如图11。图线名称图线型式宽度用途实线粗bL结构图剖视图中被剖切的轮廓线（图11a）;2 .剖切面的轮廓线（图11a）；3 .室内立面图、室内立面图、顶面的外轮廓线；4 .局部详图索引标志（图11a）5 .剖切符号（图11a）6 .简化五金符号（图11a）7 .图框线及标题栏外框线（图11a）中粗0.7b1 .家具基本轮廓线；基本视图中可见轮廓线（图Ila）2 .剖面图中

22、腹腔内的轮廓线（图Ha）；3 .结构详图中一般轮廓线；（图11a）4 .家具、室内剖面图中被剖切的次要构造的轮廓线；中0.5b1 .视图基本轮廓线；图11a）2 .尺寸线、尺寸界限、索引符号、结构详图线、不同材料、纹理分界线；图11a）3 .地面、墙面的高差分界线等；细0.25b1 .尺寸线及尺寸界线（图Ila）2 .引出线（图11a）3 .剖面线（图11a）4 .各种人造板、成型空芯板的内轮廓线（图11a）5 .小圆中心线、简化画法表示连接件位置线（图11a）6 .圆滑过渡的交线（图11b）7 .重合剖轮廓线（图11b）8 .表格的分格线（图11a）11.局部结构详图中，桦头端部断面表示用线

23、图11a）10.局部结构详图中，连接件轮廓线（图11b）虚线0.25b1 .不可见轮廓线；图11a）2 .图例填充线等；图11a）3 .柜门、柜门开起轨迹线；图11b）4 .投影线；折断线iIr0.25b部分省略表示时的断开界线图线名称图线型式宽度用途波浪线0.25b1 .部分省略表示时的断开界线图11a）2 .假想断开线（图11a）3 .回转体断开线（图11b）4 .局部剖视分界线（图11a）点划线0.25b1 .中心线2 .对称线3 .定位轴线双点划线0.25b1 .假想轮廓线（图11c）2 .表示可动部分在极限位置或中间位置的轮廓线（图5c）5.2 同一张图纸内，相同比例的各图样应选用

24、相同的线宽组。5.3 相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。5.4 虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。5.5 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。5.6 单点长画线或双点长画线的两湍不应采用点。点画线与点画线交接或点画线与其他图线交接时,应采用线段交接。L097luzOg9。9coa105(3)kSC-CI171:2cqII11SS40+SS3)fB向1:21：(4)b11(4)a(3)g材料XXXX沙发处数分区3签名年月日规格沙发框架结构图设计xxXXX比例1:10校对xx)(审核XXX数量XXXXXXI艺；xx(批准共

25、2张I第2张图11图线应用5.7 虚线与虚线交接或虚线与其他图线交接时，应采用线段交接。虚线为实线的延长线时，不得与实线相接。图线不得与文字、数字或符号重叠、混淆不可避免时，应首先保证文字的清晰。6字体6.1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐，标点符号应清楚正确。6.2 汉字的简化字书写应符合国家有关汉字简化方案的规定。6.3 字母及数字,当需写成斜体字时，其斜度应是从字的底线逆时针向上倾75O斜体字的高度和宽度应与相应的直体字相等。6.4字母及数字的字高不应小于2.5mm。6.5 数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国

26、家颁布的单位符号注写。单位符号应采用正体字母。6.6 当注写的数字小于1时，应写出个位的“0”，小数点应采用圆点，齐基准线书写。6.7 长仿宋汉字、字母、数字应符合现行国家标准技术制图字体GB/T14691的有关规定。6.8 计算机绘图文字的字高度宜从表5中选用。字高IOmm以上的文字宜采用TrUeTyPe字体，如需更大的字，其高度应按VQ的倍数递增。表4文字的高度(mm)字体种类汉字矢量体TrUeTyPe字体及非汉字矢量体字高3.5、5、7、10、14、203、4、6、8、10、14、206.9计算机绘图字体优先选用表6字体。表5计算机绘图字体选用汉字字型国家标准号字体文件名应用范围长仿宋体

27、GB/T13362.4GB/T13362.5HZCF.*图中标注及说明的汉字、标题栏明、细栏等单线宋体GB/T13844HZDX.*大标题、小标题、图册封面、目录清单、标题栏中设计单位名称、图样名称、工程名称等。宋体GB/T13845HZST.*仿宋体GB/T13846HZFS.*楷体GB/T13847HZKT.*黑体GB/T13848HZHT.*6.10计算机绘图图样及说明中的拉丁字母、阿拉伯数字与罗马数字，宜采用单线简体或RoMAN字体。7比例7.1 图样的比例为图形与实物相对应的线性尺寸之比，比例的符号应为“：”，比例应以阿拉伯数字表ZjO7.2 绘图时一般根据图样的用途与绘制对象的复杂

28、程度，优先从表7中选用。表6图纸比例种类常用比例可选比例原值比例1:1放大比例2:1、4:1、5:11.5:1、2.5:1缩小比例1:2、1:5、1:101:3、1:4、1:6、1:8、1:15、1:207.3一般情况下，一个图样应选用同一种比例，图纸上基本视图的比例应在标题栏中比例一项注明。7.4视图相同，仅尺寸不同的零、部件图，可不注比例，如图38a。绘制各视图时，应采用相同比例,当某一视图比例不一致时，应另行标注，如图38b。7.5 局部结构详图比例局部结构详图与基本视图比例不一致时，应单独标注，其比例标在局部结构详图的标注圆右边的水平细实线右，如图1207.6 比例宜注写在图名的右侧，

29、字的基准线应取平；比例的字高宜比图名的字高小一号或二号，如图120平面图1:101:2图12比例标注8符号8.1 剖切符号8.1.1 剖视的剖切符号由剖切位置线与剖视方向线组成，均以粗实线绘制。剖切符号应符合下列规定:(1)剖切位置线的长度宜为6mm1011m;剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4mm6mm,如图13a,也可采用图13b剖视方法，绘制时，剖视剖切符不应与其它图线相接触。(2)剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部。(3)需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。8.1.2 断面的

30、剖切符号8 .1.2,1断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6mmIOmm。9 .1.2.2断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧;编号所在的一侧应为该断面的剖视方向，如图14。图14断面的剖切符号8.1.3剖视图或断面图，如与被剖切图样不在同一张图内，应在剖切位置线的另一侧注明其所在图纸的编号，也可以在图上集中说明。1.2 索引符号与详图符号1.2.1 2.1图样中的某一局部，如需另见详图，应以索引符号索引，如图15a0索引符号应由直径8mmIOmm的圆和水平直径组成，圆及水平直径线宽宜为细实线。索引符号编写应符合下列规定：D

31、索引出的详图与被索引的详图同在一张图纸，应在索引符号的圆中用阿拉伯数字注明该详图的编号，省略中间水平细实线，如图15bo2）索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图纸的编号，如图15c0数字较多时，可加文字标注。3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图13d0需要标注比例时，文字在索引符号右侧或延长线下方，与符号下对（八）(b)(c)(d)齐。图15索引符号1.2.2 索引符号用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索

32、引符号，引出线所在的一侧应为剖视方向，如图16。图16用于索引剖视详图的索引符号1.2.3 零部件、构件等编号直径宜用5mm6mm细实线圆表示，同一图样应保持一致，其编号应用阿拉伯数字按顺序编写，如图17,索引符号直径宜以4mm6mm为宜。1.2.4 详图的位置和编号，应以详图符号表示。详图符号的圆以直径为14mm粗实线绘制。详图应按下列规定编号：1）详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号,如图18o图18与被索引图样同在一张图纸内的详图符号2）详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明

33、被索引的图纸的编号，如图19。图19与被索引图样同不在一张图纸内的详图符号1.3 引出线1.3.1 引出线用细实线绘制，宜采用水平方向或与水平方向成30、45、60。、90的直线,并经上述角度再折成水平线。文字说明宜注写在水平线的上方，如图20a；也可注写在水平线的端部，如图20b；索引详图的引出线，应与水平直径线相连接，如图20c。（文字说明）（文字说明）图20引出线1.3.2 同时引出的几个相同部分的引出线，宜互相平行，如图21a,也可画成集中于一点的放射线,如图19b0（文字说明）（文字说明）图21共用引出线1.3.3 多层构造或多层管道共用引出线，应通过被引出的各层并用圆点示意对应各层

34、次。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次对应一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次对应一致，如图22）三层胶合板玻璃厚5三层胶合板泡沫塑料厚50图22多层引出线1.4 对称符号对称符号应由对称线和两端的两对平行线组成。对称线应用单点长画线绘制，线宽宜为0.25b；平行线应用实线绘制，其长度宜为6mmIOmm,每对的间距宜为2mm3mm,线宽宜为0.5b；对称线应垂直平分于两对平行线，两端超出平行线，直为2mm3mm,如图23。图23对称符号1.5 连接符号连接符号应以折断线表示需连接的部分。两部位相距过远时，折断线

35、两端靠图样一侧应标注大写英文字母表示连接编号。两个被连接的图样应用相同的字母编号，如图24。1.6 云线对图纸中局部变更部分宜采用云线，并宜注明修改版次。修改版次符号宜为边长8mm正等边三角形,修改版次应采用数字表示，如图25,变更云线的线宽宜按0.7b绘制。1.7 纹理方向符号表示板材表面纹理方向，长度与视图相宜，能清楚表达纹理方向，端部斜线与方向的线15夹角,宽度为粗实线绘制，如图26。图26纹理方向符号8. 8内视符号在平面图上以注明视点的位置、方向及立面编号，如图27。内视符号中的圆圈用细实绘制，根据图面比例圆圈直径可选择可根据图面比例圆圈直径可选择8mm12mm。立面编号宜用拉丁字母

36、或阿拉伯数字。编号（图4.1.8-2,4.1.8-3）O符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径可选择8mm12mm0立面编号宜用拉丁字母或阿拉伯数字。单面内视符号双面内视符号四面内视符号带索四面内视符号带索引单面内视符号图27内视符号9常用图例9. 1一般规定9.1.1 本标准只规定常用家具材料的图例画法，对其尺度比例不作具体规定。使用时应根据图样大小而定，并应符合下列规定：D图例线应间隔均匀、疏密适度，做到图例正确、表示清楚；2）不同品种的同类材料使用同一图例时，应在图上附加必要的说明；3）两个相同的图例相接时，图例线宜错开或使倾斜方向相反，如图28。图28相同的图例相接画法4）

37、两个相邻的填黑或灰的图例间应留有空隙，其净宽度不得小于O.5mm,如图29。图29相邻图例填黑或灰画法9.1.2 下列情况可不绘制图例，但应增加文字说明。1） 一张图纸内的图样只采用一种图例时；2）图形较小无法绘制表达材料图例。9.1.3 当选用本标准中未包括的材料时，可自编图例。但不得与本标准所列的图例重复。绘制时,应在适当位置画出该材料图例，并加以说明。9.2常用材料图例常用材料剖面图例如表8。表7材料剖面图例序号名称图例说明1木材z口原木方材横断面序号名称图例说明板材剖面原木板材断面2型材剖面F原木断面3覆面板覆面材料用文字说明4胶合板Ij应注明为X胶合板5木板细工横向J细木工板IlII

38、IllllIlllIII6纵剖9纤维板-.,-,塑料io有机玻璃橡胶序号名称图例说明13天然石材大理石、花岗岩等天然石材14人造石材人造大理石、岩板、陶瓷锦砖、地石专等人造石材15玻璃/I=I包括平板、磨砂、夹丝、钢化、中空、夹层、镀膜等各种玻璃16镜子1III1I各种镜子iI1I1I17塑料包括各种软、硬塑料及有机玻璃I18弹簧、CyCIW19藤编H/TT-UfIIII:11N:IrJL411；U：IL:Jl:20纱网B21混凝土14Aaa-q二422钢筋混凝土三三23防水构造层次多或者比例大时采用注1：序号4、9、10、n、12、14、16、18图例中的斜线、短斜线、交叉斜线等均为45。1

39、0家具图样画法家具图样画法按GB/T14692中的规定进行，家具视图用第一角正投影画法、室内家具方案顶面图用镜像投影，家具轴测图用平行斜投影画法，家具透视图采用中心投影画法。10.1家具视图10.1.1 将家具或零、部件置于第一分角内，分别向垂直于六个基本投影面投影所得的视图为基本视图。其中主视图、俯视图、左视图为常用视图，其余三个为右视图、仰视图和后视图，各视图之间的配置关如图30a。自前方A投影应为正主视图或者正立面图，自上方B投影应为俯视图或平面图，自左方C投影应为右左视或左侧立面图，自右方D投影应为右视图或右侧立面图，自下方E投影应为仰视图或底面图，自后方F投影应为后视图或背立面,如图

40、30b。b图30家具视图10.1.2 主视图应能反映物体的主要特征。10.1.3 在完整、清晰地表达物体特征的前提下，使视图数量为最少，力求制图简便。10.1.4 各基本视图按规定位置布置，不必标注视图名称。当视图位置有变动或不在同一张图纸上时应标注视图名称。10.2 斜视图10.2.1 当家具某零、部件向不平行于基本投影面投影所得的视图称为斜视图，如图30。10.2.2 斜视图必须在其上方标出视图名称，如图30a,在相应的视图附近用箭头指明投影方向，并注上同样的字母。10.2.3 斜视图一般按投影关系配置。如有必要，在不引起误解情况下允许将图形旋转成水平位置，10.2.4 但图名要加上旋转两

41、字，图31b,“A向旋转”。10.3 局部视图家具某部分向基本投影面投影所得的视图称为局部视图。局部视图一般用双折线或波浪线断开，图形应标出名称如“A向”，在相应的视图附近用箭头指明投影方向（图32）。图32局部视图10. 4剖面图和断面图10.4. 1一般规定。10.4.1.1 假想用剖切面剖开家具或其零、部件，将处在观察者和剖切面之间的部分移去，其余部分向投影面投影所得的图形为剖面图；画出剖切面切到部分的图形为断面图，为断面图，断面轮廓线用粗图33剖视图与断面图绘制，没切到但沿投射方向可以看到的部分，用中实线绘制。如图33,A-A为剖视图，B-B010.4.1.2 剖面图的剖切部位，应选择
