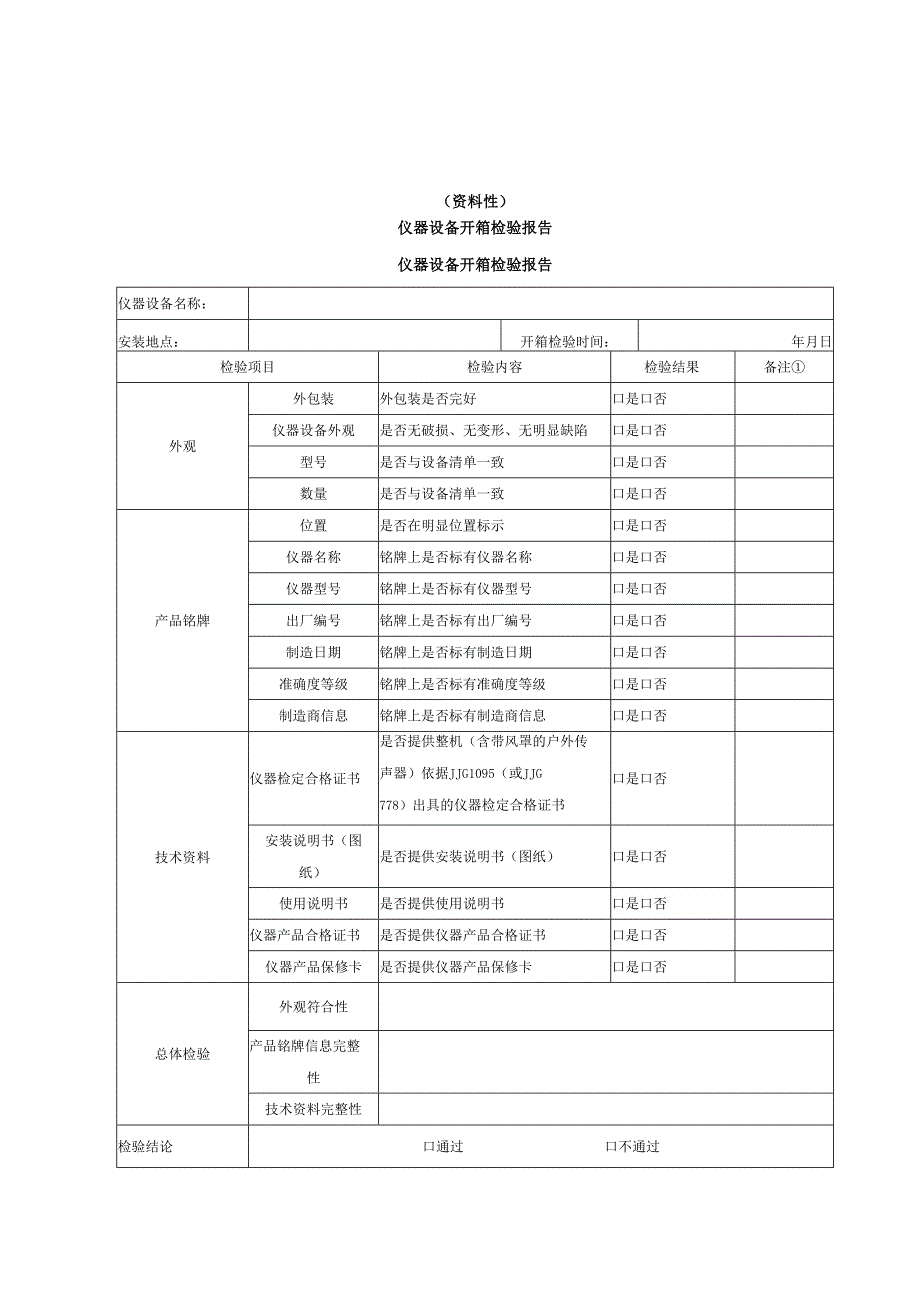

1、资料性）仪器设备开箱检验报告仪器设备开箱检验报告仪器设备名称：安装地点：开箱检验时间：年月日检验项目检验内容检验结果备注外观外包装外包装是否完好口是口否仪器设备外观是否无破损、无变形、无明显缺陷口是口否型号是否与设备清单一致口是口否数量是否与设备清单一致口是口否产品铭牌位置是否在明显位置标示口是口否仪器名称铭牌上是否标有仪器名称口是口否仪器型号铭牌上是否标有仪器型号口是口否出厂编号铭牌上是否标有出厂编号口是口否制造日期铭牌上是否标有制造日期口是口否准确度等级铭牌上是否标有准确度等级口是口否制造商信息铭牌上是否标有制造商信息口是口否技术资料仪器检定合格证书是否提供整机（含带风罩的户外传声器）依

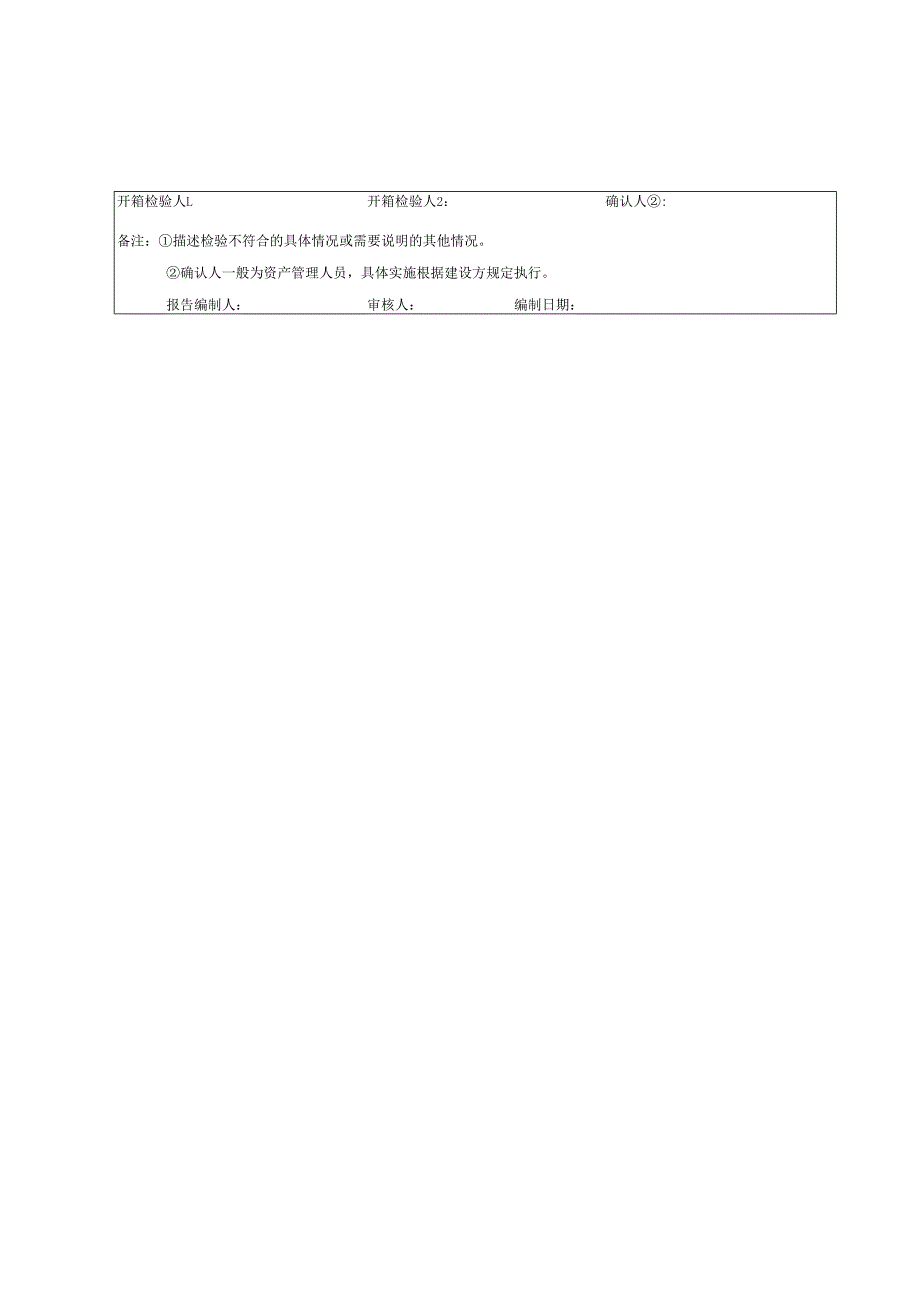

2、据JJG1095（或JJG778）出具的仪器检定合格证书口是口否安装说明书（图纸）是否提供安装说明书（图纸）口是口否使用说明书是否提供使用说明书口是口否仪器产品合格证书是否提供仪器产品合格证书口是口否仪器产品保修卡是否提供仪器产品保修卡口是口否总体检验外观符合性产品铭牌信息完整性技术资料完整性检验结论口通过口不通过开箱检验人L开箱检验人2：确认人:备注：描述检验不符合的具体情况或需要说明的其他情况。确认人一般为资产管理人员，具体实施根据建设方规定执行。报告编制人：审核人：编制日期：(资料性)比对测试方法仪器要求比对测试采用的手持式声级计应满足7.2.4.3的要求。试验步骤将参比设备和声环境质量
3、监测子站的时间调整到一致(精确到秒)。分别对参比设备和声环境质量监测子站开展声校准，保证设备正常运行。将参比设备和声环境质量监测子站传声器置于同等高度，二者水平距离不得超过0.5米。整点启动设备，连续运行24小时。停止设备，记录并计算比对测试结果，记录表格见附表B.1。对参比设备和声环境质量监测子站进行测后声校验，测量前后的示值偏差不得大于0.5dB,否则测量无效。测前声校准和测后声校验应使用同一台声校准器。比对测试记录城市名称站点名称监测子站型号/编号监测子站使用的声校准器型号/编号监测子站校准信息检定声压级：测前校准值：测后校验值：参比监测仪器型号/编号参比监测仪器使用的声校准器型号/编号
4、参比监测仪器校准信息检定声压级：测前校准值：测后校验值：测试开始日期天气状况测试单位比对测试数据监测时间监测子站监测值(dB)参比监测仪器监测值(dB)偏差(dB)第1小时第2小时第3小时第24小时结果判定口通过口不通过测试人：复核人：（资料性）运维和质控记录表格日常检查和质控记录表站点名称检查日期检查项目检查结果备注自检偏差检查自检前基准示值：dB自检后示值：dB偏差：dB结果判定：口合格口不合格信息传输及运行状态检查时钟/日历检查时间偏差：秒结果判定：口合格口不合格数据状态检查（数据标记）口正常口异常数据异常情况检查口正常口异常异常状况警告信息检查口正常口异常每日检查小结总体检查结果口正常
5、口异常异常情况处理记录备注：描述检验不合格、异常的具体情况或需要说明的其他情况。检查人：复核人：定期巡检记录表站点名称巡检日期巡检情况检查项目检查对象检查内容检查结果备注设备工作状态检查监测子站及用于运维质控的声级计、声校准器、备用仪器检定证书、校准证书是否齐全，设备是否溯源合格并在有效使用期限内，声级计、声校准器能正常使用口是口否监测子站外观检查支架、机箱、延长电缆、避雷设施、各连接线等是否无变形、破损，支架能适应维护或声校准操作等口是口否周边环境检查点位规范性和环境稳定性监测子站200米范围内无新增可能影响监测结果的固定声源或其他情况口是口否不符合时记录：新增固定声源：新增临时声源：测点参
6、照物变化：周边环境现状变化：其他情况记录：监测子站全天候户外传声器检查传声器外观无变形、破损，无需清洁、更换等（如更换，记录另附）口是口否防风罩是否需要清洁或更换（如更换，记录另附）口是口否监测子站质控检查/是否进行声校验（如是，记录另附）口是口否/是否进行声校准（如是，记录另附）口是口否/是否进行比对测试（如是，记录另附）口是口否监测子站时间检查时钟/日历显示和设置核对，时间偏差是否少于2秒口是口否监测子站噪声采集分析单元和数据存储单元、通信单元检查所有电参数检查是否正常口是口否电源是否无跳闸口是口否网络设备通信是否正常口是口否监测子站辅助单元检查供电电源是否正常运行口是口否光能设备是否正常
7、运行口是口否显示屏显示及播放是否正常口是口否车流量设备车流量监测是否正常口是口否视频设备显示及播放是否正常口是口否气象采集单元是否正常运行，是否无变形或破损口是口否是否清理灰尘和污垢等口是口否蓄电池电压是否稳定、是否无欠压、漏液口是口否监控系统检查数据备份每月进行数据和档案备份口是口否巡检小结巡检结果口正常口异常异常情况处理录检查人：复核人：现场声校准和声校验记录站点名称设备口监测子站口备用仪器现场操作日期声校准器信息声校验声校准型号/编号检定合格日期检定声压级dB测量值dB与检定声压级偏差dB结果判定校准值dB结果判定口合格口不合格口正常口异常现场操作人员:复核人员:（规范性）数据标记代码数
8、据标记代码表数据类型代码中文名称审核标记r00001有效性（1有效，0无效）由于仪器设备故障、运维、气象因素干扰以及其他原因导致监测数据无法用于评价分析的视为无效数据。r00002仪器设备故障、维护标识（上传对应编码，可为多个“，”分隔）：H：有效数据不足：所获取的有效数据个数不足（无效数据）HSp:数据超上限：数据大于监测仪器量程最大值（无效数据）LSp:数据超下限：数据小于监测仪器量程最小值（无效数据）P：电源故障：系统电源故障（无效数据）D：仪器故障：仪器状态、参数异常（无效数据）M：维护调试数据：处于维护（调试、校准）期间产生的数据（无效数据）r00003气象因影响标识（上传对应编码，
9、可为多个“，”分隔）：W：大风：平均风速大于等于5ms（无效数据）R：降水：有降水的情况，包括雨、雪、冰雹等（无效数据）T：雷电：出现雷鸣闪电影响声环境监测（无效数据）(规范性)数据统计方法分钟等效声级Leq,m,为在秒级等效声级的基础上进行能量平均，计算方法为：Leq,m=Wlg10(f11001)(E.1)式中：Leq,rn一一分钟等效声级；Lpi第/秒的等效声级。小时等效声级Legh,为在分钟等效声级的基础上进行能量平均，若有效监测数据不足60min,按照实际时间计算。计算方法为：Leqh=101gof=“，加(E.2)式中：Leqh小时等效声级；Leq,mi一一第，分钟的等效声级。昼间
10、等效声级Ld,为在小时等效声级的基础上进行能量平均，若有效监测数据不足16h,按照实际时间计算。计算方法为：Ld=ioIog1010ILeq屈(E.3)式中：Ld一昼间等效声级；Leqhi第，小时的等效声级。夜间等效声级Ln,为在小时等效声级的基础上进行能量平均，若有效监测数据不足8h,按照实际时间计算。计算方法为：Ln=10Iog10iF=11001(E.4)O式中：Ln夜间等效声级；Leqht第，小时的等效声级。（规范性）监测数据单位及保留小数位数要求监测数据单位及保留小数位数要求序号监测因子单位保留位数1等效声级LeqdB（八）12累积百分声级LlOdB（八）13累积百分声级L50dB（
11、八）14累积百分声级L90dB（八）15最大声级LmaxdB（八）16最小声级LmindB（八）17昼间等效声级LddB（八）08夜间等效声级LndB（八）09噪声标准偏差SDdB（八）110达标率%111温度112湿度%rh013气压kPa114风速m/s115降水量mm116有效采集率VDR%217数据采集率DAR%218道路交通车流量总量辆019道路交通车流量大车总量辆020道路交通车流量中小车总量辆021平均车速km/h1（规范性）声环境质量状况评价方法单点声环境质量评价单个监测站（点）一定时段（如月、年等）的声环境质量达标率等于达标天数与有效监测天数的比值，计算公式如下：%.（%）=
12、AijBitjX100%（G.1）式中：Z表示评价时段，如月、年等；j表示评价时段，如昼间、夜间；Dij表示单个监测站（点）一定时段的达标率；Aitj表示单个监测站（点）一定时段的达标天数；Bij表示单个监测站（点）一定时段的有效监测天数。单类功能区声环境质量评价每日单类功能区声环境质量达标率一个城市每日单类功能区声环境质量达标率等于该类功能区日达标监测站（点）数与有效监测站（点）数的比值，计算公式如下：（%）=kjBkj100%（G.2）式中:K表示OTb类的功能区类型；j表示评价时段，如昼间、夜间；GKJ表示每日单类功能区不同时段的声环境质量达标率；j一表示每日单类功能区不同时段的达标监测
13、站（点）数；BKJ一表示每日单类功能区不同时段的有效监测站（点）数。单个城市单类功能区一定时段声环境质量达标率单个城市单类功能区一定时段（如月、年等）的声环境质量达标率计算公式如下：Gj,j（%）=贵善X100%（G.3）式中：Z表示评价时段，如月、年等；GiKj表示单类功能区一定时段的声环境质量达标率：n表示单类功能区的有效监测天数。多个城市单类功能区一定时段声环境质量达标率多个城市单类功能区一定时段的声环境质量达标率采用每个城市单类功能区一定时段的声环境质量达标率的算术平均值。计算公式如下：Gn,i,j（%）=X100%（G.4）式中：Gm,i,K,j表示多个城市单类功能区一定时段的达标率
14、m表示参与评价的城市数。城市声环境质量评价每日城市声环境质量达标率每日城市声环境质量达标率等于该城市日达标监测站（点）数与有效监测站（点）数的比值，计算公式如下：q（%）=4与Xlo0%（G.5）式中一表示评价时段，如昼间、夜间；Cj表示一个城市每日声环境质量达标率；Aj表示每日所有功能区不同时段的达标监测站（点）数；Bj表示每日所有功能区不同时段的有效监测站（点）数。单个城市一定时段声环境质量达标率单个城市一定时段（如月、年等）声环境质量达标率的计算公式如下：Cij（%）=乎XlO0%（G.6）式中：i表示评价时段，如月、年等；Cij表示单个城市一定时段的声环境质量达标率；n表示该城市一定
15、时段内的有效监测天数。多个城市一定时段声环境质量达标率多个城市一定时段的声环境质量达标率采用每个城市一定时段声环境质量达标率的算术平均值。计算公式如下：CmJ（%）=哼2X100%（G.7）式中：Cm,iJ表示多个城市一定时段的声环境质量达标率；m表示参与评价的城市数。（规范性）Spearman秩相关系数计算及判定方法Spearman秩相关系数计算方法Spearman秩相关系数按照下列式子计算：似%）=1口（Xj一Y/（H8）式中：rsSpearman秩相关系数；n时间周期的数量，n5；Xj周期j按时间排序的序号，lXjn;Yj周期j内声环境质量达标率按数值升序排序的序号，1Yjn。变化趋势判定标准将计算秩相关系数绝对值与表H.1中临界值相比较。如果秩相关系数绝对值大于表中临界值，表明变化趋势有统计意义。G为正值表示好转趋势，负值表示下降趋势。如果秩相关系数绝对值小于等于表中临界值，表示基本无变化。表H.1Spearman秩相关系数G的临界值厂（单侧检验的显著性水平为0.05）n临界值厂n临界值厂50.900160.42560.829180.39970.714200.37780.643220.35990.600240.343100.564260.329120.506280.317140.456300.306
