炉外精炼工职业技能理论知识考试题库 (含答案).docx

上传人:极速器 文档编号:80614 上传时间:2025-07-10 格式:DOCX 页数:56 大小:42.04KB
下载 相关 举报
炉外精炼工职业技能理论知识考试题库 (含答案).docx_第1页
第1页 / 共56页
炉外精炼工职业技能理论知识考试题库 (含答案).docx_第2页
第2页 / 共56页
炉外精炼工职业技能理论知识考试题库 (含答案).docx_第3页
第3页 / 共56页
炉外精炼工职业技能理论知识考试题库 (含答案).docx_第4页
第4页 / 共56页
炉外精炼工职业技能理论知识考试题库 (含答案).docx_第5页
第5页 / 共56页
点击查看更多>>
资源描述

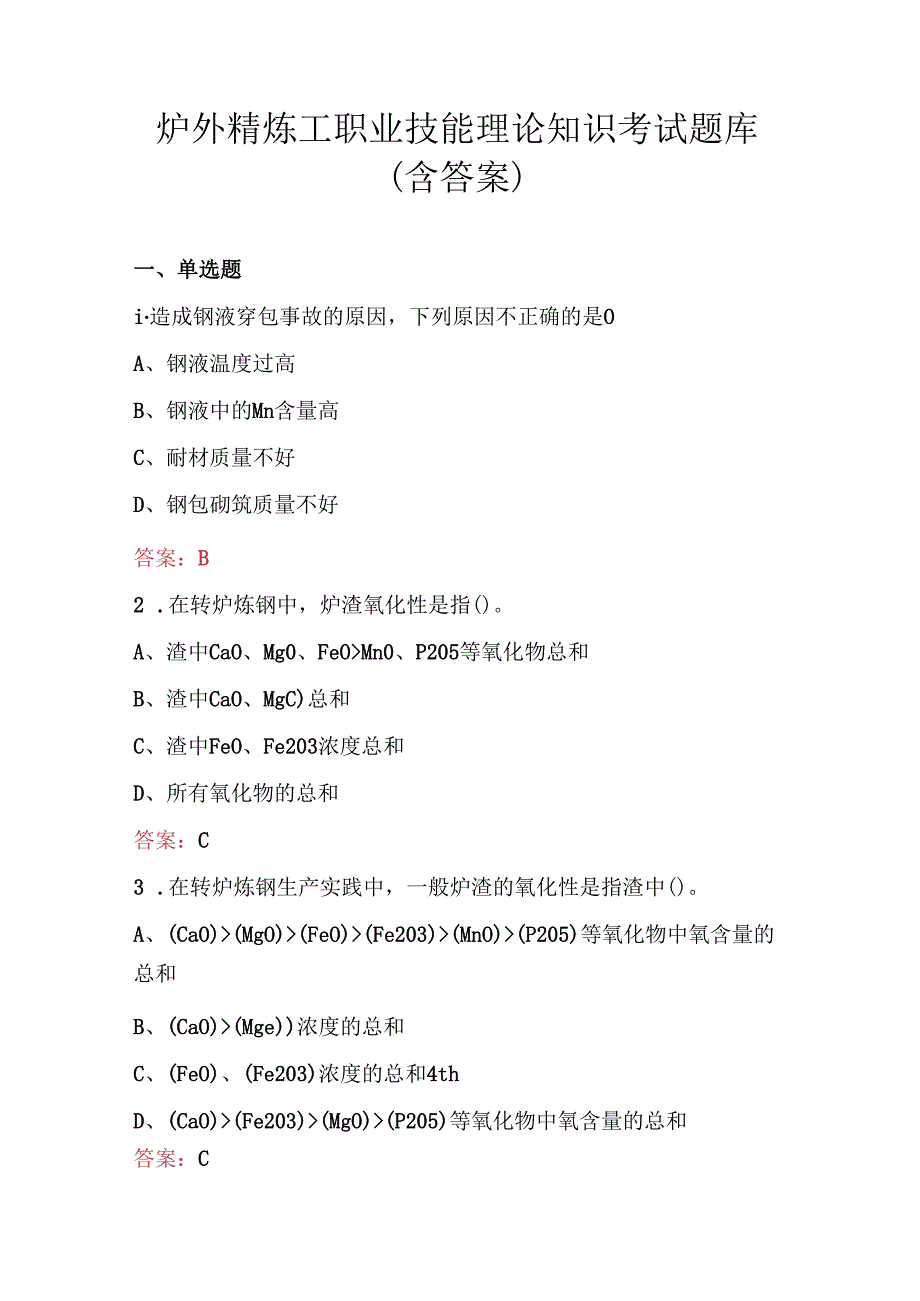

1、炉外精炼工职业技能理论知识考试题库(含答案)一、单选题i造成钢液穿包事故的原因,下列原因不正确的是OA、钢液温度过高B、钢液中的Mn含量高C、耐材质量不好D、钢包砌筑质量不好答案:B2 .在转炉炼钢中,炉渣氧化性是指()。A、渣中CaO、Mg0、FeOMn0、P205等氧化物总和B、渣中CaO、MgC)总和C、渣中FeO、Fe203浓度总和D、所有氧化物的总和答案:C3 .在转炉炼钢生产实践中,一般炉渣的氧化性是指渣中()。A、(CaO)(MgO)(FeO)(Fe203)(MnO)(P205)等氧化物中氧含量的总和B、(CaO)(Mge)浓度的总和C、(FeO)、(Fe203)浓度的总和4th

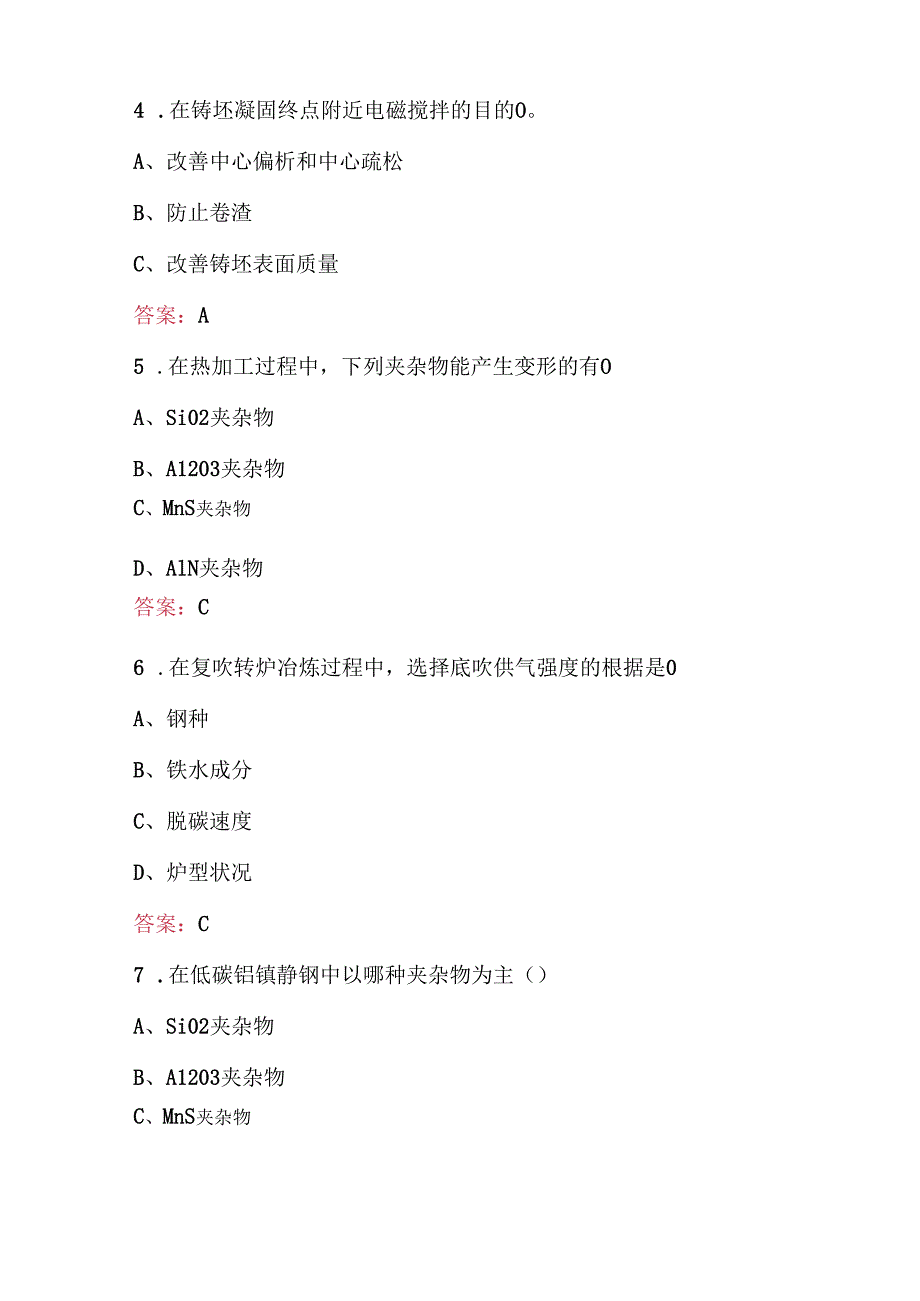

2、D、(CaO)(Fe203)(MgO)(P205)等氧化物中氧含量的总和答案:C4 .在铸坯凝固终点附近电磁搅拌的目的O。A、改善中心偏析和中心疏松B、防止卷渣C、改善铸坯表面质量答案:A5 .在热加工过程中,下列夹杂物能产生变形的有OA、Si02夹杂物B、A1203夹杂物C、MnS夹杂物D、AlN夹杂物答案:C6 .在复吹转炉冶炼过程中,选择底吹供气强度的根据是0A、钢种B、铁水成分C、脱碳速度D、炉型状况答案:C7 .在低碳铝镇静钢中以哪种夹杂物为主()A、Si02夹杂物B、A1203夹杂物C、MnS夹杂物D、Feo夹杂物答案:B8 .影响脱磷反应的因素很多,根据脱磷反应的平衡条件和磷的分

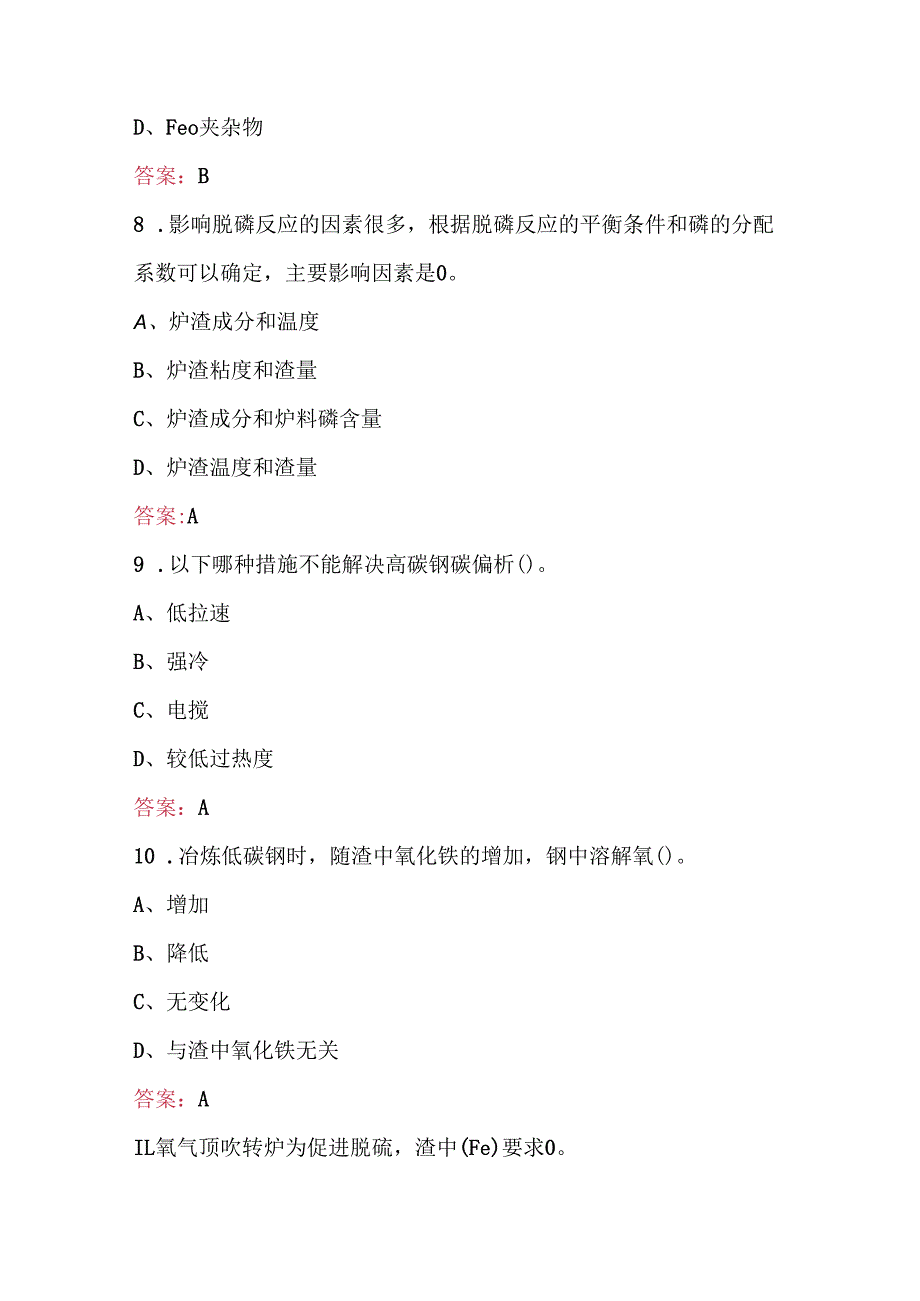

3、配系数可以确定,主要影响因素是0。A、炉渣成分和温度B、炉渣粘度和渣量C、炉渣成分和炉料磷含量D、炉渣温度和渣量答案:A9 .以下哪种措施不能解决高碳钢碳偏析()。A、低拉速B、强冷C、电搅D、较低过热度答案:A10 .冶炼低碳钢时,随渣中氧化铁的增加,钢中溶解氧()。A、增加B、降低C、无变化D、与渣中氧化铁无关答案:AIL氧气顶吹转炉为促进脱硫,渣中(Fe)要求0。A、越高越好B、低些好C、不影响D、影响不大答案:B12 .氧气顶吹转炉炼钢操作,温度升高钢中溶解氧()。A、增加B、减少C、无关D、有时增加,有时减少答案:A13 .下列反应属吸热反应的是。A、2P+5(FeO)=5Fe+(P

4、205)B、C+(FeO)=Fe+COC、(Fe203)+Fe=3Fe答案:B14 .下列不是影响冷瞰钢性能因素的是()A、钢水化学成分B、钢中气体和夹杂物C、转炉终点碳含量D、钢坯表面质量答案:C15 .下列不是炉外精炼出现和发展的原因的是OA、提高初炼炉的生产率B、缩短生产周期C、降低产品成本D、机械制造业的发展答案:D16 .下列不是连铸保护渣结团的原因的是OA、保护渣中的S含量偏高B、保护渣中水分偏高C、保护渣加入方法不对D、拉速过低20th答案:D17 .关于降低钢中气体的主要措施中描叙不正确的是OA、使用干燥的原材料和耐火材料B、降低与钢液接触的气相中的气体的分压C、在脱气过程中减

5、少钢液的表面积D、利用各种搅拌钢液的方法,提高钢中气体传质系数答案:C18 .钢中的有害气体主要是指O。A、氢氧B、氤氮C、氮氢D、氧氢答案:C19 .钢在热加工变形中,夹杂物也随之一起变形,沿加工方向延伸呈条带状,这类夹杂物叫。夹杂物。A、脆性B、点状C、塑性D、硬性答案:D20 .炉渣中下列化合物熔点最高的是()。A、CaOSiO2B、2CaOSiO2C、3CaO2SiO2D、4CaO2SiO2答案:B21 .LF炉精炼的最后一个过程是()。A、搅拌B、取样C、保温答案:C22 .用Pi表示吸入压力,Po表示排出压力,则下列表示蒸汽喷射泵压缩比的是()。A、Pi/PoB、Po/PiC、Po

6、Po-Pi)D、Po(Pi-Po)答案:B23 .RH处理过程中驱动氤气的压力突然增大很多,说明氤气管()。A、正常B、漏气C、堵塞答案:C24 .连铸操作中钢包采用吹盘的长水口保护浇铸的主要作用是()。A、减少钢流温度损失B、使中间包钢水温度、成分均匀C、防止钢水二次氧化D、降低钢水温度答案:C25 .向钢渣中加入铝基材料,对钢渣进行改质的目的是()。A、提高渣的碱度B、降低渣中的FeO含量C、提高渣的流动性D、降低渣的碱度26 .LF炉钢水升温法是一种()法。A、物理B、化学C、物理+化学D、以上都不是答案:A27 .真空处理压力为67pa,标准大气压力为101325pa,所需的喷射泵的

7、压缩比较大,生产中至少需要()级泵串联。A、2B、3C、4D、6答案:C28 .RH循环脱气过程中,脱氢与脱氮相比()。A、脱氢难B、脱氢易C、一样难D、一样易答案:B29 .RH深度脱硫的时机是在钢液深度脱氧()进行。A、以前B、同时C、以后答案:C30 .下列合金中,()属于难熔合金。A、镒铁B、硅铁C、铝丸答案:A31 .转炉吹损的主要部分是()。A、机械吹损B、化学吹损C、烟尘及炉渣D、金属铁滴损失答案:B32 .耐火材料在不加载荷时的软化温度是指耐材的()。A、耐火度B、荷重软化温度C、强度D、体密度答案:A33 .LF炉进行深脱硫作业时,对钢包底吹鼠气的搅拌强度要求是。A、弱搅拌B

8、中搅拌C、强搅拌D、无要求答案:C34 .一级煤气作业许可证由谁签发?()A、煤防站B、厂部安保组C、厂部煤防管理员D、厂部设备管理人员答案:A35 .钢水精炼时通常不能采用的搅拌方法是()。A、气体搅拌B、感应搅拌C、机械搅拌答案:C36 .真空脱氮的速度比脱氢速度O。A、快B、慢C、差不多答案:B37 .真空碳脱氧能力提高的同时,真空脱碳的能力也随之()。A、提高B、下降C、不变答案:A38 .真空室煤气燃烧时,真空室内的压力应保持O。A、与大气压平衡B、微正压C、微负压D、压力对煤气燃烧没影响答案:B39 .真空室煤气燃烧烘烤时,真空室内的压力应保持O。A、与大气压平衡B、微负压C、微

9、正压答案:C40 .渣线漏钢时,事故影响较小,包壁包底漏钢事故较大,钢包耳轴下部漏钢为O事故。A、轻微B、重大C、恶性D、严重答案:C41 .增大RH钢水循环量的因素是O。A、增大上升管直径B、增加上升管内表面的粗糙程度C、真空度越低D、废气量越低答案:A42,预熔渣是指在矿热炉中生产出来的各种不同成分的()。A、脱氧剂B、造渣剂C、氧化剂D、增碳剂答案:A43 .与电加热相比,真空室采用煤气加热时,耐火材料寿命()。A、提高B、降低C、无影响答案:B44 .与电磁搅拌相比,吹氤搅拌的脱气能力要()。A、强B、弱C、差不多答案:45 .有利于合金在钢液中溶解与均匀分布速度因素是O。A、合金熔点

10、低B、合金块度大C、钢液的搅拌强度弱D、合金熔点高答案:A46 .有利于合金在钢液中溶解与均匀分布的因素是O。A、合金熔点低B、合金块度大C、钢液的搅拌强度弱D、合金密度大答案:A47 .优质碳素结构钢应降低()。A、碳含量B、硫磷含量C、铝含量D、镒含量答案:B48 .用作增碳剂的主要是()。A、中碳石墨B、高碳鳞片石墨C、低碳鳞片石墨D、脱碳49 .下列元素中,脱氧能力最大是()。A、CaB、AlC、MnD、Si答案:A50 .下列因素当中对钢液流动性有影响的是()。A、A硅比B、钢中铝C、钢中Si答案:B51 .下列因素当中对钢液流动性有影响的是()。A、镒硅比B、钢中铝C、钢中SiD、

11、钢中S答案:B52 .钢水中的碳脱到极低程度不可以提高钢的哪种性能OA、深冲性能B、电磁性能C、耐腐蚀性能D、强度答案:D53 .引起钢和铁性能上差异的主要原因是二者含()量不同。A、碳B、磷C、硫答案:A54 .在炼钢过程中,对同一元素而言,各种化合物的稳定性依次减弱的顺序是()。A、氧化物一硫化物一氮化物一碳化物B、硫化物一氧化物一氮化物一碳化物C、氮化物一氧化物一硫化物一碳化物答案:A55 .采用喂丝装置往钢液中喂入CaSi粉的主要目的是()。A、脱硫B、夹杂物变性C、调整温度D、增钙答案:B56 .下表表示元素还原能力由弱到强顺序正确的一组是()。A、SiAIMnB、MnSiAIC、A

12、IMnSiD、MnAISi答案:B57 .采用喂丝装置往钢液中喂入CaSi粉的主要目的是()。A、脱硫B、夹杂物变性C、调整温度D、增钙答案:B58 .真空下碳的脱氧能力比常压下()。A、强B、弱C、差不多答案:A59 .真空条件下碳氧反应的限制性环节是()。A、溶解在钢液内的碳和氧通过扩散边界层迁移到钢液和气相的相界面B、在气液相界面上进行化学反应生成Cc)气体C、反应产物(Co)脱离相界面进入气相D、CO气泡长大和上浮并通过钢液排出答案:A60 .镇静钢在钢包中回磷现象比沸腾钢和半镇静钢()。A、相差不大B、弱得多C、严重得多答案:C61 .RH脱氢处理一般要求真空室内的真空度小于()。A

13、2毛B、B毛C、50毛D、100毛答案:A62 .转炉炉渣粘度大时,炼钢化学反应速度()。A、加快B、变慢C、无变化D、与粘度无关答案:B63 .转炉炉型是指()。A、炉壳形状B、炉衬内型C、停炉时的炉况D、炉子容积答案:B64 .转炉吹损的主要部分。A、机械吹损B、化学吹损C、烟尘及炉渣中铁球损答案:B65 .铸坯内的大颗粒夹杂物一般聚集在内弧的()处。A、1/2B、1/3C、1/4D、皮下4mm答案:C66 .中间包涂料中MgO含量越高,对使用性能0A、抗渣性强B、没有影响C、影响体积稳定性D、抗渣性差答案:A67 .真空处理预抽目的是0。A、提高抽气能力B、加快反应速度C、缩短钢水处理

14、时真空度达到规定值时间答案:C68 .渣的碱度可表示为0。A、SiO2CaOB、CaOSiO2C、MoO/FeOD、CaO/MnO答案:B69 .增弧加热的目的是()A、增碳B、防止污染C、提高热效率答案:C70 .钢液吹氤搅拌的作用0。A、加快钢渣的反应速度21stB、促进钢液脱氢C、促进夹杂物的上浮D、均匀钢水温度和成分答案:B71 .真空系统中启动泵的作用是0oA、预抽真空B、提高抽气能力C、加快脱氧速度D、降低钢水温度答案:A72 .真空脱碳反应式为。A、C+0=COB、C+20=CO2C、CO+0=CO2D、20=025th答案:A73 .真空脱气效果的好坏,主要与0有关。A、脱气量

15、B、脱气速度C、脱气时间D、原始气体含量答案:B74 .真空脱气时,溶解于钢液总的气体向气相迁移过程,脱气速率取决于哪个过程的速度0。A、溶解在钢液中的气体原子迁移到钢液-气相界面B、气体原子由溶解状态变为表面吸附状态C、气体分子从钢液表面脱附D、气体分子扩散进入气相,并由真空泵抽出答案:A75 .真空脱气的理论依据是0。A、平方根定律B、亨利定律C、道尔顿分压定律D、斯托克斯定律答案:A76 .钢水脱碳反应为O。A、C+20=COB、C+0=COC、C+40=2CO+CO答案:B77 .钢水定氧是以下列哪种物质作为电解质的0A、Zr02+Mg0B、Mo+Mo02C、0+MoD、Zr02+Mo

16、02答案:A78 .最早出现的炉外精炼方法是()。A、渣洗B、真空C、搅拌答案:A79 .转炉炼钢所用的氧化剂主要是()。A、工业纯氧B、铁矿石C、氧化铁皮答案:A80 .转炉吹损的主要部分是O。A、机械吹损B、化学吹损C、烟尘及炉渣D、金属铁滴损失答案:B81 .转炉吹炼的()是碳激烈氧化期。A、吹炼前期2ndB、吹炼中期C、吹炼后期答案:B82 .转炉出钢下渣量大会造成钢水()。A、回磷B、回硅C、回碳D、回镒答案:A83 .中间包加热方法有O。A、等离子加热B、感应加热C、电弧加热D、以上都是答案:D84 .中间包烘烤,点火操作程序正确的是O。A、先点火再开煤气B、先开煤气再点火C、边开

17、煤气边点火答案:A85 .正确佩戴安全帽一是安全帽的帽衬与帽壳之间应有一定间隙,二是()。?3rdA、必须涂上黄色B、必须时刻配带C、必须系紧下鄂带D、必须涂上红色答案:C86 .蒸汽喷射泵使用的蒸汽一般是()。A、饱和蒸汽B、过饱和蒸汽C、含水蒸汽D、低压蒸汽答案:B87 .蒸汽喷射泵采用多级串联的原因是()。A、单级蒸汽喷射泵的压缩比小于11B、喷射泵的泵体不能做得太大C、受蒸汽流量的限制D、钢水温度高答案:A88 .真空状态下,()反应极易在处理钢水时发生。A、MgO+C=Mg+COB、A1203+3C=2A1+3COC、r203+C=2Cr+3CO答案:A89 .真空下碳的脱氧能力比常

18、压下()。A、强B、弱G差不多答案:A90 .真空下()脱氧的能力大大提升了。A、MnB、CC、AlD、Si答案:B二.多项选择题L喂丝工艺具有如下特点()。A、设备轻便B、操作简单C、冶金效果突出D、生产成本低廉答案:ABCD2 .RH吹氧精炼有的冶金功能有()。A、脱碳B、对钢水温度补偿C、消除真空室内结瘤D、去除钢中夹杂物答案:ABC3 .钢的品种按化学成份分类可分为()几类。A、镇静钢B、碳素钢C、沸腾钢D、合金钢答案:BD三.判断题1 .LF精炼渣中AI203越高,渣的流动性越好,但过高不利于渣吸收A1203夹杂。一般LF精炼结束后,渣中的AI203含量在58%之间较为合适。A、正确

19、B、错误答案:B2 .化学反应达到平衡时,是指反应已经完成,不再发生。A、正确B、错误答案:B3 .炼钢主要金属原料指铁水、废钢、石灰。A、正确B、错误答案:B4 .气气在钢种的溶解度随钢水温度的升高而降低。A、正确B、错误答案:B5 .氢在钢中只有害处。A、正确B、错误答案:A6 .在钢液真空处理后,真空系统破真空时,使用氮气的目的就是消除会形成具有爆炸可能的一氧化碳与氧气的混合气体的可能性。A、正确B、错误答案:A1.1 F钢中添加Ti是用来固定钢中的C和N。A、正确B、错误答案:A8 .钢包内衬一般由工作层、保温层、永久层三层组成。A、正确B、错误答案:A9 .提高炉渣A1203活度和C

20、aS的活度系数有利于超低硫钢液脱硫。A、正确B、错误答案:B10 .电弧是一种气体放电现象。A、正确B、错误答案:A11.对顶吹氤而言,吹氤枪插入越浅,搅拌效果越好。A、正确B、错误答案:B12 .变差的特殊原因产生不随时间稳定变化的变差,过程的结果是不可预测的,处于不受控状态,即使尚未达到不可接受的程度,也是不好的。A、正确B、错误答案:A13 .在冶炼过程中必须保证良好有力的脱C反应,才会大量排除钢中气体。A、正确B、错误答案:A14 .钢中的镒可以提高钢的强度。A、正确B、错误答案:A15 .RH循环系数是指脱气过程中通过脱气室的总钢液量与处理容量之比。()A、正确B、错误答案:B16

21、LF炉的脱氮效率很高。()B、错误答案:B17 .LF精炼炉是喷粉的主要生产形式之一。()A、正确B、错误答案:B18 .LF的主要功能是脱气。()A、正确B、错误答案:B19 .真空处理期间,使用的蒸汽为饱和蒸汽。()A、正确B、错误答案:B20 .真空处理能降低钢中0、C、SMn等元素浓度。A、正确B、错误答案:B21 .真空处理合金的加入使钢液的温降不能大于40,加入合金使温度升高不能大于50。A、正确答案:A22 .真空处理过程,耐火材料放气量就是耐火材料吸附的气体。()A、正确B、错误答案:B23 .真空槽台车只能向处理位单向移动。()A、正确B、错误答案:B24 .真空槽台车向待

22、机位行走,槽车在减速的情况下运行,到达待机位。()A、正确B、错误答案:B25 .长流程一般指电炉炼钢,短流程一般指转炉炼钢。()A、正确B、错误答案:B26 .粘土砖热稳定性很差。()A、正确B、错误答案:B27 .沾有大量油污的炉料不得入炉。()A、正确B、错误答案:A28 .吹瀛点的最佳位置通常应在包底半径方向的1223处。A、正确B、错误答案:A29 .利用化合物分解时产生的分解压可以判断精炼中各元素氧化顺序。A、正确B、错误答案:A30 .氢和氮的析出是因为它们在液体和固体中溶解度有很大的变化。A、正确B、错误答案:A31 .碳粉在氧位较高时,加入真空槽因反应激烈发生喷溅。A、正确B

23、错误答案:A32 .用铝脱氧产生的脱氧产物细小,不易上浮。B、错误答案:A33VD精炼方法属于真空精炼方法。A、正确B、错误答案:A34 .只要保证处理时的真空度就可以提高钢的纯净度。A、正确B、错误答案:B35 .在IF钢处理后期,钢水完全脱氧以后,如果钢水温度高可添加一般的冷却剂。A、正确B、错误答案:B36 .由于铝和钛同为脱氧元素,因此在处理IF钢时可以不考虑加入的先后次序。A、正确B、错误答案:B37 .钢液表面张力随温度升高而减小。B、错误答案:B38 .精炼、连铸用的原材料必须进行干燥。A、正确B、错误答案:B39 .钢包采用塞棒控制钢流比滑动水口更具优势。A、正确B、错误答案

24、B40 .钢液的脱气量大部分在RH后期完成。A、正确B、错误答案:B41 .CAS精炼法在插入钢液的耐火材料管内进行合金微调的目的是提高合金的收得率。A、正确B、错误答案:A42 .CAS底吹氤的作用是成分均匀、温度均匀和夹杂物上浮。A、正确答案:A43 .CAS-OB精炼法是指在CAS精炼法的基础上增加了对钢液吹氧进行升温功能。A、正确B、错误答案:A44 .CAS-OB精炼法具有搅拌、升温的功能。()A、正确B、错误答案:A45 .AOD炉和RH炉一样,都是在抽真空的状态下进行精炼。A、正确B、错误答案:B46 .AOD炉供氧强度越高,熔池升温速度越快,供氧强度与吹氧完毕时熔池温度呈正比

25、关系。()A、正确B、错误答案:B47 .AOD法精炼不锈钢在低碳区精炼阶段,脱碳能力大。()A、正确答案:B48 .AOD侧吹氤气的流量和压力越大越好。()A、正确B、错误答案:B49 .A1203为脆性夹杂物,轧制过程会破碎,所以对钢材的疲劳性能和加工性能没有影响。A、正确B、错误答案:B50 .A1203为脆性夹杂物,对钢材的疲劳性能和加工性能有极大的影响。A、正确B、错误答案:A51 .A1203是两性氧化物。A、正确B、错误答案:A52 .A1、Ti、B的加入顺序为AlTiB。()A、正确答案:A53 .45钢属于沸腾钢。()A、正确B、错误答案:B54 .20#钢属于中碳钢。()A

26、正确B、错误答案:B55 .0#钢的强度比45#钢的强度高.()A、正确B、错误答案:A56 .S在钢中以FeS的形式存在,在冶炼过程中主要是使FeS转换成S02而去除。A、正确B、错误答案:B57 .(FeO)可以提高石灰的溶解速度。A、正确B、错误58 .(FeO)对石灰溶解速度影响最大,它是石灰溶解的基本溶剂。()A、正确B、错误答案:A59 .()硅的氧化反应是放热反应,高温有利于硅的氧化A、正确B、错误答案:B60 .硅钢要求硫含量低,一般需要在RH采取脱硫措施。()A、正确B、错误答案:A61 .LF炉外精炼过程中,随着钢渣碱度的提高,硫的分配比加大,因此LF脱硫碱度越高越好。(

27、A、正确B、错误答案:B62 .LF炉脱硫主要是造好白渣,脱氧程度对脱硫没影响。A、正确B、错误答案:B63 .LF炉是喷粉的主要生产形式之一。()A、正确B、错误答案:B64 .RHC)B可进行脱硫处理。A、正确B、错误答案:B65 .在冶炼过程中必须保证良好有力的脱C反应,才会大量排除钢中气体。A、正确B、错误答案:A66 .A1203为脆性夹杂物,对钢材的疲劳性能和加工性能有极大的影响。A、正确B、错误答案:A67 .氢在铁液中溶解度随温度升高而增加。A、正确B、错误答案:A68 .仪表的精度是仪表的最大绝对值误差与仪表量程之比的百分数。A、正确B、错误答案:A69 .RH精炼时,为了

28、防止钢、渣吸入真空顶部,应坚持测渣厚制度,拒绝处理此项指标不合格的钢水。A、正确B、错误答案:A70 .采用真空脱气法进行对钢液真空处理,钢液真空脱气过程的温度降低值,随着处理容量和脱气室的预热温度的提高而减少,随着脱气时间的延长而增加。A、正确B、错误答案:A71 .精炼过程强调一次性加铝,主要是提高铝的收得率。A、正确B、错误答案:B72 .脱氧元素与氧亲和力按从大到小排列为ALTizr,Si。A、正确B、错误答案:B73 .钢中的磷含量增加可以提高钢的强度。A、正确B、错误答案:A74 .真空脱氧的原理是在真空条件下,打破碳氧平衡即有利于生成CO2达到脱氧目的。A、正确B、错误答案:B7

29、5 .在真空条件下,碳和铝是理想的脱氧剂。()A、正确B、错误答案:B76 .在相同的温度和混冲条件下,提高合成渣的熔点,可以减少乳化渣滴的平均直径,从而增大渣-钢间的接触界面。()A、正确B、错误答案:B77 .在相当的浇铸温度下,高碳钢比低碳钢的流动性差。()A、正确B、错误答案:B78 .在脱氧含金化中,脱氧产物的颗粒增大,可加快脱氧产物的排除速度。A、正确B、错误答案:A79 .化冷钢结束顶枪移至槽内待机位,氧气和焦炉煤气切断阀需要手动关闭。()A、正确B、错误答案:B80 .滑板的调试是为了使上下滑板在滑动过程中整个面接触严密保持平行合乎规定要求。()A、正确B、错误答案:A81 .

30、烘烤真空槽用燃料气体一般为焦炉煤气。()A、正确B、错误答案:A82 .硅铁粉、铝粉必须经过低温烘烤后才能使用。()A、正确答案:B83 .硅酸盐夹杂中Si02越高,其熔点越高。()A、正确B、错误答案:A84 .硅石中的主要成分是Si02。()A、正确B、错误答案:A85 .硅石与石英砂是碱性炉炼钢的主要造渣材料。()A、正确B、错误答案:B86 .CO气体是一种有害气体。()A、正确B、错误答案:A87 .LF炉利用白渣进行钢水精炼,实现钢水脱硫、脱氧、生产超低硫钢和低氧钢。()A、正确B、错误88 .LF处理强搅拌有利于钢水的脱硫。A、正确B、错误答案:A89 .KTB法采用吹氧脱碳和二

31、次燃烧技术实现钢水升温。A、正确B、错误答案:A90 .KTB顶枪应该在脱碳的反应前期进行吹氧。()A、正确B、错误答案:A91 .KIP脱硫时主要是CaO与钢水反应,因此对钢包顶渣无要求A、正确B、错误答案:B92 .KIP喷吹CaO+CaF2的复合粉剂脱硫,说明CaF2也能脱硫。A、正确B、错误答案:B93.IRUT顶枪的搅拌强度大于CAS的底吹氤搅拌强度。A、正确B、错误答案:A94.IF钢中添加Ti是用来固定钢中的C和N。A、正确B、错误答案:A95.IF钢就是碳含量小于100PPm的铝镇静钢钢。A、正确B、错误答案:B四.填空题1 .氮对钢的性能有哪些影响?答:氮在钢中是以氮化物的形

32、式存在,因而对钢质量的影响不完全有害,也有有益的一面。(1)氮含量高的钢长时间放置,性能将变脆,这一现象称为老化或时效。钢中氮含量高,会增加钢的时效性。钢中氮化物扩散析出速度很慢,是逐渐改变着钢的性能。氮化物析出还会引起金属晶格扭曲而产生很大的内应力,从而恶化了钢的塑性和冲击韧性,使钢变脆;氮使低碳钢产生的脆性与磷的危害相似,但比磷严重;磷造成钢的冷脆性,不产生时效性,若钢中磷含量高会加剧氮的危害。(2)钢中氮含量高时,在加热至25045(C的温度范围时,其表面发蓝,钢的强度升高,冲击韧性降低,称为蓝脆。(3)钢中氮含量的增加,钢的焊接性能变坏。(4)钢中加入适量的Al,可生成稳定的Al,能够

33、限制Fe4N的生成和析出,不仅改善了钢的时效性,还可以阻止奥氏体晶粒的长大。(5)氮可以作为合金元素起到细化晶粒的作用。2 .LF炉增N的主要原因是什么?答:目前LF精炼过程,可以保证增氮量小于5X10-4%的较好水平。普遍认为LF增氮的主要原因是电弧区增氮、钢液与大气的接触、原材料中氮。LF精炼过程主要是电弧区增氮。当氮分压一定时,钢液中氮的溶解度与氮溶解反应常数及其活度系数有关。有温度升高时,活度系数值增大,钢液中氮的溶解度增加,70th故电弧区增氮严重。LF精炼时,钢液脱氮、脱硫良好,由于氧、硫的表面活性作用而阻碍钢液氮的作用基本消失,只要钢液面裸露就有可能吸氮,在精炼过程中要控制好吹气

34、搅拌功率,避免钢液面裸露。LF过程增碳时,焦炭特别是沥青焦中氮含量高,要尽量避免用其增碳。喂CaSi时,CaSi线中含有一定的氮,也可能会引起钢液的增氮。3 .LF炉精炼要求钢包净空是多少?答:LF炉精炼采用适当的钢渣混合和有效的瀛体搅拌,通过大功率进行埋弧加热,依赖惰性气体强搅拌以加大钢渣的界面反应,此时往往会有翻溅产生。所以,钢包顶部应有一定的自由空间,要求钢包钢水液面至包沿有不少于50Omm距离,同时设置水冷的防溅包盖。4 .LF炉吹氤搅拌的作用?答:(1)均匀钢液的成分和温度(2)搅拌的钢液增加了钢中非金属夹杂物的碰撞长大的机会。上浮的气气泡不仅能够吸收钢中的气体,促进了氢和氮的排出。

35、还会粘附悬浮于钢液中的夹杂,把这些粘附的夹杂带至钢液表面被渣层所吸收。(3)扩大渣、金属反应面,加速反应物质的传递过程,提高反应速率。(4)可以将钢液的温度降到规定的温度要求范围。(5)将渣的过量热转移给钢水。5 .LF法的精炼特征有哪些?答:LF法的精炼特征有:(1)埋弧加热,升温钢水,增加热效率;(2)搅拌:使化学成分和熔池温度均匀,促进渣钢反应;(3)还原性气氛:防止氧、氮、氢的吸收;(4)高还原性碱性流动渣,达到脱氧、脱硫的目的。6 .CAS-0B装置由哪几部分组成?答:CAS-OB装置主要由钢包及钢包车、CAS浸渍罩及升降系统、OB供氧系统和铝粒加入系统、合金加料系统、底吹盘控制系统

36、计算机和自动化检测控制系统等设备组成。7 .危气有什么作用?答:气气是一种惰性气体,密度略大于空气,在精炼过程中主要作为一种搅拌气体或对钢液起微真空作用,这是提高钢的质量减少合金烧损的有效方法之一,同时可以用来作为浇注保护气体或滑动水口引流开浇气体。8 .连铸过程中钢水的二次氧化有哪些来源?答:连铸过程中钢的二次氧化的来源有:(1)注流和中间注流与空气的相互作用;(2)中间包钢水表面和结晶器钢水表面与空气的相互作用;(3)钢水与中间包衬耐火材料的相互作用;(4)钢水与侵入式水口相互作用;(5)钢水与中间包、结晶器保护渣相互作用;这些作用使钢水中的铝、硅、镒等元素发生氧化,生成的氧化物是连铸坯

37、中大颗粒夹杂的主要来源。9 .连续铸钢有什么优点?答:(1)连铸工艺简化了钢坯的生产工序,从而缩短了工艺流程。由此可以减少厂房占地面积;节省基建费用、设备费、操作费用等。(2)提高了钢水收得率,提高了成材率。同时又减少耐火材料消耗。(3)连铸工艺机械化、自动化程度高,极大地改善了劳动环境。(4)大大节约了能源;如果是采用热送热装工艺,又进一步节约能源。(5)连铸坯质量好,所以钢材性能均匀稳定。10 .简述影响连铸坯质量二次氧化夹杂物的来源。答:1)钢包注流和中间包注流与空气的相互作用。2)中间包钢水表面和结晶器钢水表面与空气相互作用。3)钢水与中间包耐火材料的相互作用。4)钢水与水口的相互作用

38、5)钢水与中间包、结晶器保护渣的相互作用11 .简述搅拌的冶金功能。答:D促进熔池的均匀化2)加快熔池的传质3)促进夹杂物聚合及排除12 .减少钢包温降有哪些措施?答:影响钢包过程温降的主要因素是钢包容积、包衬材质及使用状况。减少钢包温降的措施主要有以下几点:(1)钢包内衬加砌隔热层,减少包衬散热损失。(2)钢包无论在线及离线烘烤都采用高效节能烘烤装置。(3)加快钢包热周转,严格控制钢包周转个数,红包受钢,包衬温度达到100(TC。(4)钢包加盖。(5)钢包钢水表面加保温覆盖材料。13 .合金加入的原则是什么?答:一般合金加入顺序应考虑以下原则:(1)以脱氧为目的元素先加,合金化元素后加。易

39、氧化的贵重合金应在脱氧良好的情况下加入。如Fe-V、Nb-FeFe-B等合金应在Fe-Mn、Fe-Si铝等脱氧剂全部加完以后再加,以减少其烧损。为了成份均匀,加入的时间也不能过晚。(3)喂入钢水中的合金线易熔化、且均匀;(4)喂线以一定速度进入钢水深部,所以元素收得率高而稳定,脱氧效果好,对钢的微量元素调整尤为方便。14 .钢包钢水测温系统由哪几部分组成?答:钢包钢水测温系统由测温热电偶、测温枪、测温导线、测温仪表组成。15 .钢包吹氤底吹透气砖在钢包底部位置应如何安排?答:底吹瀛位置,应根据钢包处理的目的来决定,吹气位置不同会影响搅拌效果。吹气点最佳位置通常应当在包底半径方向上的1/22/3处(离包底中心),此处上升的气泡流会引起水平方向上的冲击力,从而促进钢水的循环流动,减少涡流区,缩短了混匀时间,同时钢渣乳化程度低,有利于钢水成分、温度的均匀及夹杂物的排除。钢包中心底吹气有利于钢包顶渣和钢水的反应,脱硫效果好。以均匀钢水温度和成份为主要目的的吹氤搅拌,吹气点应偏离包底中心位置为好。16 .对精炼渣的要求是什么?答:(1)炉渣碱度;(2)在精炼钢液的过程中,渣子应具有很大的脱氧能力;(3)炉渣的流动性;(4)要有适合的渣量;(5)要有足够大的相互表面。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 习题/试题

宁ICP备18001539号-1
