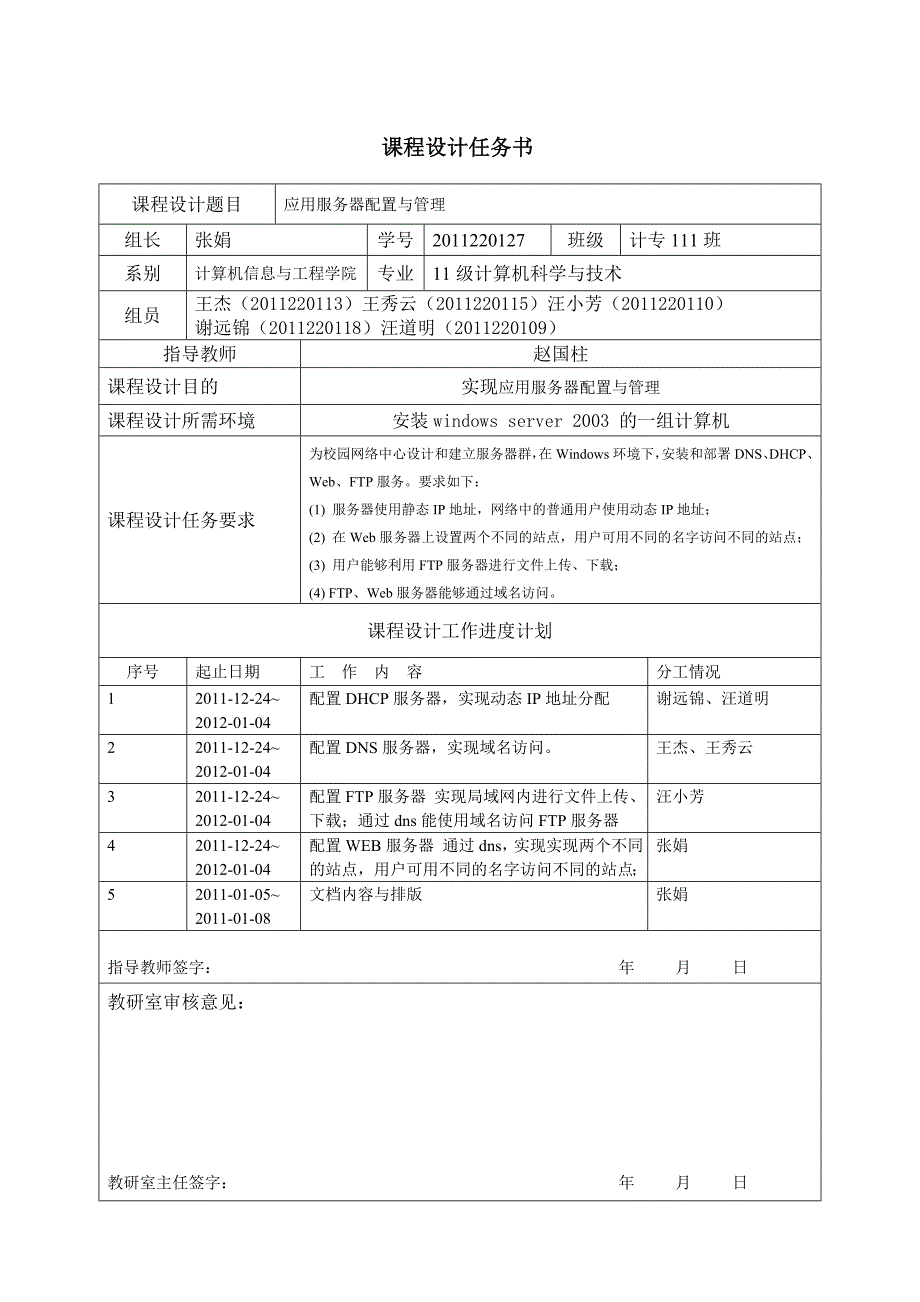

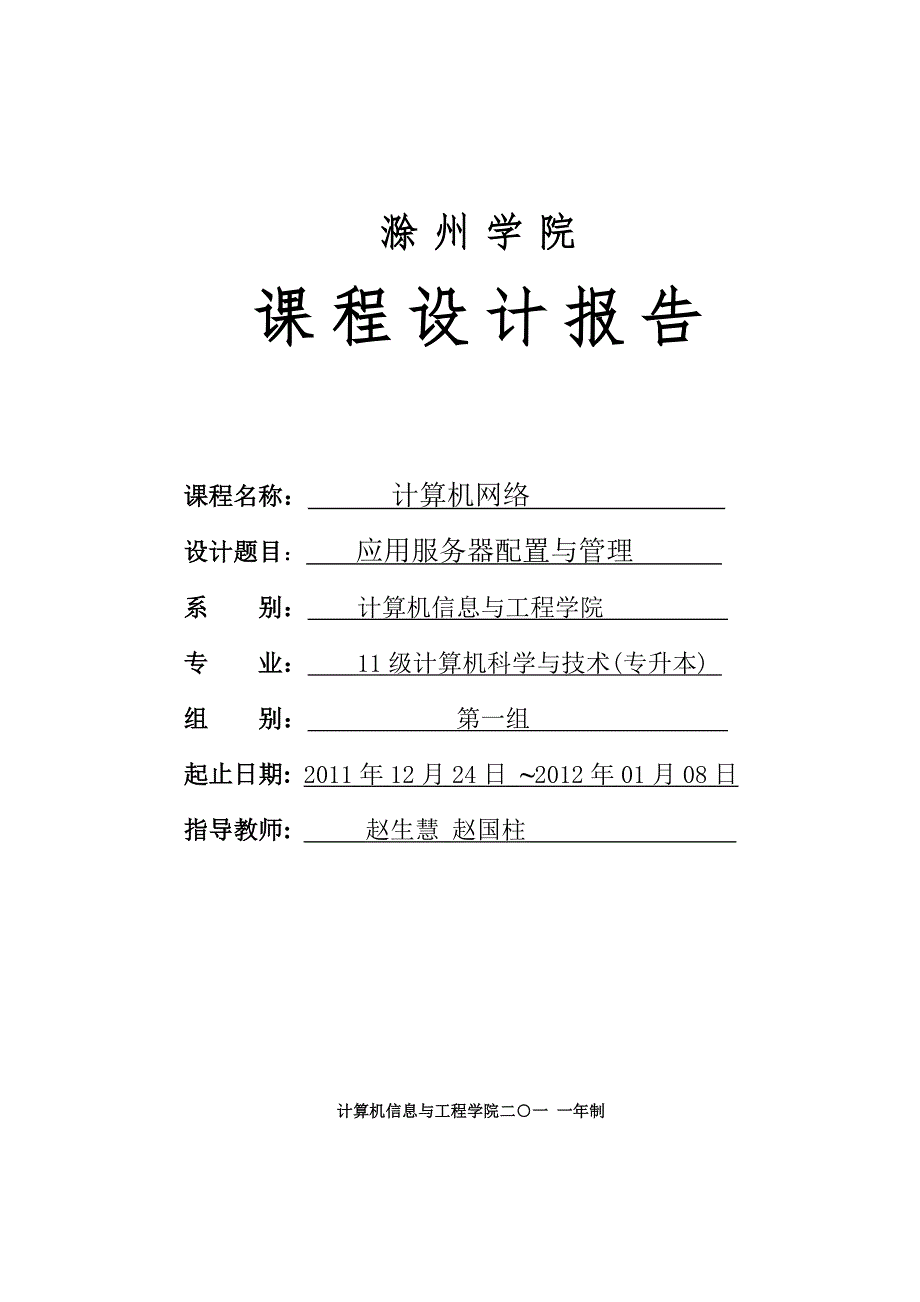

1、滁州学院课程设计报告课程名称： 计算机网络 设计题目： 应用服务器配置与管理 系 别： 计算机信息与工程学院 专 业： 11级计算机科学与技术(专升本) 组 别： 第一组 起止日期: 2011年12月24日 2012年01月08日指导教师: 赵生慧 赵国柱 计算机信息与工程学院二一 一年制课程设计题目应用服务器配置与管理组长张娟学号2011220127班级计专111班系别计算机信息与工程学院专业11级计算机科学与技术组员王杰（2011220113）王秀云（2011220115）汪小芳（2011220110）谢远锦（2011220118）汪道明（2011220109）指导教师赵国柱课程设计目的实

2、现应用服务器配置与管理课程设计所需环境安装windows server 2003 的一组计算机课程设计任务要求为校园网络中心设计和建立服务器群，在Windows环境下，安装和部署DNS、DHCP、Web、FTP服务。要求如下：(1) 服务器使用静态IP地址，网络中的普通用户使用动态IP地址；(2) 在Web服务器上设置两个不同的站点，用户可用不同的名字访问不同的站点；(3) 用户能够利用FTP服务器进行文件上传、下载；(4) FTP、Web服务器能够通过域名访问。课程设计工作进度计划序号起止日期工 作 内 容分工情况12011-12-242012-01-04配置DHCP服务器，实现动态IP地址

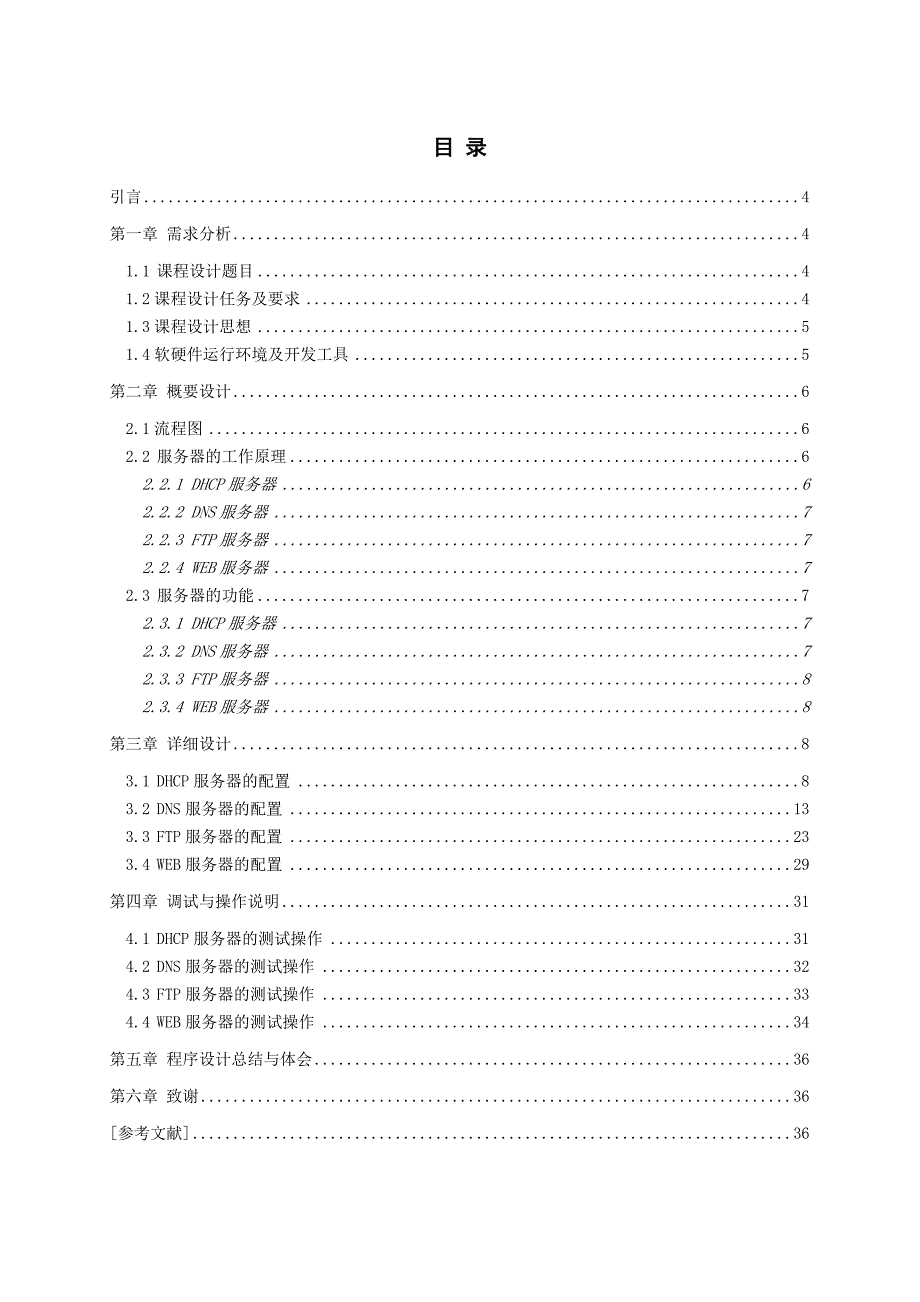

3、分配谢远锦、汪道明22011-12-242012-01-04配置DNS服务器，实现域名访问。王杰、王秀云32011-12-242012-01-04配置FTP服务器 实现局域网内进行文件上传、下载；通过dns能使用域名访问FTP服务器汪小芳42011-12-242012-01-04配置WEB服务器 通过dns，实现实现两个不同的站点，用户可用不同的名字访问不同的站点；张娟52011-01-052011-01-08文档内容与排版张娟指导教师签字： 年 月 日教研室审核意见：教研室主任签字： 年 月 日课程设计任务书目 录引言4第一章 需求分析41.1 课程设计题目41.2课程设计任务及要求41.3

4、课程设计思想51.4软硬件运行环境及开发工具5第二章 概要设计62.1流程图62.2 服务器的工作原理62.2.1 DHCP服务器62.2.2 DNS服务器72.2.3 FTP服务器72.2.4 WEB服务器72.3 服务器的功能72.3.1 DHCP服务器72.3.2 DNS服务器72.3.3 FTP服务器82.3.4 WEB服务器8第三章 详细设计83.1 DHCP服务器的配置83.2 DNS服务器的配置133.3 FTP服务器的配置233.4 WEB服务器的配置29第四章 调试与操作说明314.1 DHCP服务器的测试操作314.2 DNS服务器的测试操作324.3 FTP服务器的测试操

5、作334.4 WEB服务器的测试操作34第五章 程序设计总结与体会36第六章 致谢36参考文献36应用服务器配置与管理引言 在日新月异的网络时代，信息技术的迅猛发展和广泛、深入地应用，推动了各行各业的技术进步，带来了新技术革命的蓬勃发展，也向教育提出了严峻挑战，推动着一次新的教育革命。教育如何迎接信息技术发展的挑战，正是我们必须认真思考和探索试验的事情。教育的迅速发展对教学手段和教育管理体系的要求越来越高，运用计算机多媒体和网络技术来促进教育的全面改革已势在必行。现在，校园的信息化已成为学校发展的潮流，中小学校园网建设成为学校信息化建设的焦点。 校园网通过网络中心的交换机把小学、幼儿园、计算机

6、房的计算机和网络设备连接起来，使学校所有的计算机都能通过服务器进行相互访问。服务器采用了windows 作为网络操作系统，提供多种服务功能：web服务，向全世界提供对我校网站的浏览访问；ftp文件的上传与下载服务，将大家需要的软件、资料存放在服务器上，供大家随时使用；为校园网络中心设计和建立服务器群，在Windows环境下，安装和部署DNS、DHCP、Web、FTP服务。要求如下：服务器使用静态IP地址，网络中的普通用户使用动态IP地址； 在Web服务器上设置两个不同的站点，用户可用不同的名字访问不同的站点； 用户能够利用FTP服务器进行文件上传、下载；FTP、Web服务器能够通过域名访问。

7、通过这次应用服务器与管理的程序设计，综合运用本专业所学课程的理论课程知识应用到实际实践中从而提高我们的独立工作能力，巩固扩充了应用服务器配置与管理设计课程所有的内容，掌握应用服务器配置与管理设计方法和步骤，掌握应用服务器配置与管理设计的基本技能。第一章 需求分析1.1 课程设计题目 为校园网络中心设计和建立服务器群，在Windows环境下，安装和部署DNS、DHCP、Web、FTP服务。1.2课程设计任务及要求 要求如下： (1) 服务器使用静态IP地址，网络中的普通用户使用动态IP地址； (2) 在Web服务器上设置两个不同的站点，用户可用不同的名字访问不同的站点； (3) 用户能够利用FT

8、P服务器进行文件上传、下载；(4) FTP、Web服务器能够通过域名访问1.3课程设计思想图1.1 服务器管理仿真图如图所示 一台综合服务器，其它四台分别为DHCP客户机、DNS客户机、FTP客户机、WEB客户机，实现网络中的普通用户使用动态IP地址；在Web服务器上设置两个不同的站点，用户可用不同的名字访问不同的站点；用户能够利用FTP服务器进行文件上传、下载；FTP、Web服务器能够通过域名访问1.4软硬件运行环境及开发工具 实验设备：一个交换机，连接一个局域网的一组计算机。 操作系统：Windows Server2003。 第二章 概要设计2.1流程图 配置服务器，分别对DHCP服务器，

9、DNS服务器，FTP服务器，WEB服务器进行配置。配置流程如图所示：图2.1 配置流程图 2.2 系统服务器介绍及工作过程2.2.1 DHCP服务器工作过程 总的来说分为四步: （1）客户端请求IP（DHCP discover） 客户端使用DHCP协议自动获取IP地址，若请求失败则重新请求。 （2）服务器响应（DHCP offer） DHCP将客户端请求的信息所携带的MAC地址和DHCP服务器本身的信息相比对，配置客户端的IP和相关的网络参数。 （3）客户端选择IP（DHCP request） 客户端以ARP报文在网络内广播来确定DHCP服务器的IP是否占用，若被占用，则拒绝这次的回复信息，并

10、再次发送DHCP请求。 （4）服务器确认IP租约（DHCP ack/DHCP nak） DHCP服务器向DHCP客户端出租的IP地址一般都有一个期限，期限满后DHCP服务器就会收回出租的IP地址。2.2.2 DNS服务器工作过程 DNS分为Client和Server，Client扮演发问的角色，也就是问Server一个Domain Name，而Server必须要回答此Domain Name的真正IP地址。而当地的DNS先会查自己的资料库。如果自己的资料库没有，则会往该DNS上所设的DNS询问，依此得到答案之后，将收到的答案存起来，并回答客户。 DNS服务器会根据不同的授权区(Zone)，记录所

11、属该网域下的各名称资料，这个资料包括网域下的次网域名称及主机名称。在每一个名称服务器中都有一个快取缓存区(Cache)，这个快取缓存区的主要目的是将该名称服务器所查询出来的名称及相对的IP地址记录快取缓存区中，这样当下一次还有另外一个客户端到次服务器上去查询相同的名称 时，服务器就不用在到别台主机上去寻找，而直接可以从缓存区中找到该笔名称记录资料，传回给客户端，加速客户端对名称查询的速度。2.2.3 FTP服务器介绍 FTP是File Transfer Protocol（文件传输协议）的缩写，用来在两台计算机之间互相 传送文件。相比于HTTP，FTP协议要复杂得多。复杂的原因，是因为FTP协议

12、要用到两个TCP连接，一个是命令链路，用来在FTP客户端与服务器之间传递命令；另一个是数据链路，用来上传或下载数据。FTP协议有两种工作方式：PORT方式和PASV方式，中文意思为主动式和被动式。 2.2.4 WEB服务器 WEB服务器也称为WWW(WORLD WIDE WEB)服务器，主要功能是提供网上信息浏览服务。 WWW 是 Internet 的多媒体信息查询工具，是 Internet 上近年才发展起来的服务，也是发展最快和目前用的最广泛的服务。一个 Web 服务器也被称为 HTTP 服务器，它通过 HTTP 协议与客户端通信。这个客户端通常指的是 Web 浏览器。HTTP协议的作用原理

13、有四个步骤：连接、请求、应答。 2.3 服务器的功能2.3.1 DHCP服务器 DHCP指的是由服务器控制一段IP地址范围。客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。首先，DHCP服务器必须是一台安装有Windows 2000 Server 系统的计算机；其次，担任DHCP服务器的计算机需要安装TCP/IP协议，并为其设置静态IP地址、子网掩码、默认网关等内容。2.3.2 DNS服务器 DNS服务器是(Domain Name System或者Domain Name Service)域名系统或者域名服务,域名系统为Internet上的主机分配域名地址和IP地址。用户使用域名

14、地址，该系统就会自动把域名地址转为IP地址。域名服务是运行域名系统的Internet工具。执行域名服务的服务器称之为DNS服务器，通过DNS服务器来应答域名服务的查询。2.3.3 FTP服务器 FTP服务器，则是在互联网上提供存储空间的计算机，它们依照FTP协议提供服务。 FTP的全称是File Transfer Protocol(文件传输协议)。顾名思义，就是专门用来传输文件的协议。简单地说，支持FTP协议的服务器就是FTP服务器。2.3.4 WEB服务器 web服务器是基于网站架设的服务器，我们平时可以浏览的网页都是在别人的服务器上面保存的文件现在的服务器后台还包括数据库，用来更新前台的页

15、面web服务器也称为WWW(WORLD WIDE WEB)服务器，主要功能是提供网上信息浏览服务。实现实现两个不同的站点，用户可用不同的名字访问不同的站点；第三章 详细设计3.1 DHCP服务器的配置1).依次单击“开始/程序/管理工具/配置你的服务器向导”。如下图所示：图 3.1.1 配置您的服务器向导2).单击“下一步”， 直接进入角色配置。3).单击“下一步”，将出现配置向导自动检测的画面。4).选择“自定义配置”，单击“下一步”。如下图所示：图 3.1.2 服务器角色配置5).选中“DHCP 服务器”选项，单击“下一步”。 打开“选择总结”对话框。6).单击“下一步”， 打开如图所示的

16、正在配置组件”对话框7).组件安装完成后，系统自动打开“新建作用域向导”向导页。8).单击“下一步”，进入“作用域名”对话框。在这个对话框中输入新的作用域名称“子网1”和描述“子网1的描述”。9).单击“下一步”，打开“IP地址范围”对话框，在这个对话框输入子网的起始和结束IP地址。并在下面的“子网掩码”项设置子网的子网掩码。如图所示：图 3.1.3 IP地址范围10).单击“下一步”，打开“添加排除”对话框。添加要排除的IP地址。如图所示：图 3.1.4 添加排除范围11).单击“下一步”，打开“租约期限”对话框。分配IP地址的一次使用期限 “8天0时0分”。12).单击“下一步”，打开“

17、配置DHCP选项”如图所示：图 3.1.4 配置DHCP选项13).选择“是，我想现在配置这些选项”，单击“下一步”。打开“路由器（默认网关）”对话框。如图所示：图 3.1.5 路由器（默认网关）14).单击“下一步”，打开“域名称和DNS服务器”对话框。15).单击“下一步”，打开“WINS服务器”对话框，如图所示：图 3.1.6 WINS服务器转为IP地址16).单击“下一步”，打开“激活作用域”对话框。如图所示：图 3.1.7 激活作用域17).选择“是，我想现在激活此作用域”，单击“下一步”，打开“正在完成新建作用域向导”对话框，单击“完成”。完成新建作用域之后，出现“此服务器现在是D

18、HCP服务器”，单击“完成”。18).客户端的DHCP配置，开始/设置/网络连接，打开“网络连接”窗口。然后右击本地连接，在弹出的快捷菜单中单击“属性”命令。如图所示：图 3.1.8 网络连接属性19).选择“本地连接 属性”对话框中的“常规”选项卡，然后选中“Internet协议（TCP/IP）”选项，单击“属性”。20).选择“自动获得IP地址”和“自动获得DNS服务器地址”，然后单击“确定”。如图所示：图 3.1.9 Internet协议（TCP/IP）属性3.2DNS服务器的配置 1).在DNS服务器上，依次单击“开始”“管理工具”“配置你的服务器向导”,在打开的“欢迎使用配置您的服务

19、器向导”向导页中，单击“下一步”按钮。若第一次使用配置向导会出现如下向导页，在该页面中选择“自定义配置”按钮即可。如图所示：图 3.2.1 配置选项2).打开“预备步骤”界面，确认需要的基本配置，单击“下一步”进入如图所示的“服务器角色”向导页3 ).在“服务器角色”列表框中单击“DNS服务器”选项，然后单击“下一步”按钮，打开“选择总结”向导页后单击“下一步”，如图所示：图 3.2.2 服务器角色4).单击“下一步”按钮，向导开始安装DNS服务器，安装途中可能会提示插入Windows Server 2003的安装光盘或指定安装源文件，插入系统光盘或指定文件位置确定后单击“下一步”进入如下界面

20、如图所示：图 3.2.3 配置DNS服务器向导5).单击“下一步”进入如图所示的“选择配置操作”向导页，本次试验选择“创建正向和反向查找区域（适合大型网络使用）”单选按钮。如图所示：图 3.2.4 选择配置操作6).单击“下一步”按钮，进入“正向查找区域”向导页，如图所示，选中“是，创建正向查找区域（推荐）”单选按钮，然后单击“下一步”，如图所示：图 3.2.5 正向查找区域7).进入“区域类型”向导页，如果所部署的DNS服务器是网络中的第一台DNS服务器，则应该选择“主要区域”按钮，然后单击“下一步”。如图所示：图 3.2.6区域类型8).进入“区域名称”向导页，在“区域名称”编辑框中输入

21、一个能反映区域信息的区域名称（如WebT）,如下图所示，然后单击“下一步”。如图所示：图 3.2.7区域名称9).进入“区域文件”向导页，系统自动根据区域名称填入了一个默认的文件名，如下图所示，一般不需要修改。如图所示：图 3.2.8区域文件10).进入“动态更新”向导页，如图所示，选中“允许非安全和安全动态更新（A）”单选按钮。如图所示：图 3.2.9动态更新11).进入“反向查找区域”向导页，选中“是，现在创建反向查找区域”单选按钮，然后单击“下一步”。如图所示：图 3.2.10 创建反向查找区域12).进入如下图示向导页，如果所部署的DNS服务器是网络中的第一台DNS服务器，则选择默认的

22、主要区域”单选按钮，单击“下一步”。如图所示：图 3.2.11反向查找区域类型13).进入“反向查找区域名称”向导页，在网络ID文本框中输入210.45.165，然后单击“下一步”。如图所示：图 3.2.12反向查找区域名称14).进入“区域文件”向导页，系统自动填入一个默认对的文件名，单击“下一步”。如图所示：图 3.2.13反向查找区域文件15).进入如下所示向导页，选中“允许非安全和安全动态更新”，然后单击“下一步”。如图所示：图 3.2.14反向查找区域动态更新16).进入“转发器”向导页，选中“是，应当将查询转发到有下列IP地址的DNS服务器上（Y）:”，单击下一步。如图所示：图

23、3.2.15转发器17).进入如下所示页面，单击“完成”按钮，之后系统会提示“此服务器现在是DNS服务器”，单击“完成”按钮结束DNS整个配置过程。18).接着创建一个可以访问Web站点的域名，如www.WebT，。依次单击“开始”“程序”“管理工具”DNS，打开DNS管理窗口dnsmgmt。如图所示：图 3.2.16 DNS管理窗口dnsmgmt19).在右击展开的WebT区域，在弹出的快捷菜单中单击“新建主机”命令，进入“新建主机”对话框，按下图所示填入所需的内容，单击“添加主机（H）”按钮。如图所示：图 3.2.17 DNS添加主机（H）20).按照上述同样的操作，将www.WebT域名

24、和ftp.WebT也加入到正向查找区域中。如图所示：图 3.2.18 正向查找区域图 3.2.19 正向查找区域21).设置反向查找区域，如下图所示，展开“反向查找区域”，右击192.168.0.x Subnet项目，选中“新建指针”命令，进入“新建资源记录”对话框。在对话框中填入如下图所示的内容之后单击“确定”。如图所示：图 3.2.20 新建资源记录3.3 FTP服务器的配置在配置之前，安装IIS。开始-设置-控制面板-添加或删除程序-添加/删除windows组件-应用程序服务器-详细信息。如图所示：图 3.3.1 windows 组件向导图 3.3.2 应用程序服务器组件图 3.3.3

25、Internet信息服务（IIS）组件确定，确定，下一步，进行安装，出现“完成Windows组件向导”的界面，单击“完成”。建立FTP站点：开始-程序-管理工具-Internet信息服务（IIS）管理器，如图所示：图 3.3.4 Internet信息服务（IIS）管理器操作-新建-FTP站点，出现“欢迎使用FTP站点创建向导”界面，单击“下一步”。出现以下界面。如图所示：图 3.3.5 FTP站点描述图 3.3.6 IP地址和端口设置图 3.3.7 FTP用户隔离图 3.3.8 FTP站点主目录图 3.3.9 FTP站点访问权限 单击“下一步”，出现“已成功完成FTP站点创建向导。”界面，单击

26、完成”。站点属性设置：右击FTP站点训练-属性，如图所示：图 3.3.10 FTP站点训练 属性-FTP站点图 3.3.11 FTP站点训练 属性-安全账户图 3.3.12 FTP站点训练 属性-消息图 3.3.13 FTP站点训练 属性-主目录图 3.3.14 FTP站点训练 属性-目录安全性确定3.4 WEB服务器的配置1)、程序/管理工具/配置你的服务器向导，配置WEB服务器。出现“欢迎使用配置您的服务器向导”，单击“下一步”，进入“配置您的服务器向导”。如图所示：图 3.4.1配置您的服务器向导单击“下一步”，进入“选择总结”。系统自动配置总结中的组件。安装过程中需要指定文件路径“E

27、i386”,单击“确定”。出现“此服务器现在是一台应用程序服务器”界面，单击“完成”。 2)、打开 “程序/管理工具/管理你的服务器向导”，出现“管理您的服务器”界面，进一步管理WEB服务器。3).打开“默认网站/新建/虚拟目录”，出现“欢迎使用虚拟目录创建向导”界面，单击“下一步”，设置两个不同的站点。如图所示：图 3.4.2 应用程序服务器-虚拟目录WebTest1图 3.4.3 应用程序服务器-虚拟目录WebTest2图 3.4.4 应用程序服务器-WebTest4).设置站点属性，设置对话框中的“网站”，“主目录”和“文档”选项卡。第四章 调试与操作说明4.1DHCP服务器的测试操作

28、DHCP客户端配置完毕后，单击“开始/运行”，执行cmd命令，打开DOS窗口。然后执行ipconfig命令，查看获得的IP信息。如图所示：图 4.1.1 获得的IP信息返回至DHCP服务器，打开DHCP管理窗口，展开“作用域【210.45.165.0】子网1”，单击“地址租约”，查看已经分配出去的IP地址信息。如图所示：图 4.1.2地址租约4.2 DNS服务器的测试操作将www.WebT（ IP号为210.45.165.93）和ftp.WebT( IP号为210.45.165.96)添加至反向查找区域，如下图所示可以看到新建的反向查找记录。如图所示：图 4.2.1反向查找记录4.3 FTP

29、服务器的测试操作 测试：在D:ftproot下放置一文档.如图所示：图 4.3.1访问FTP站点在本地浏览文件：FTP站点训练-浏览，如图所示：图 4.3.2 FTP站点在其他主机浏览：如图所示：图 4.3.3 其他主机访问本FTP站点既可下载也可上传。4.4 WEB服务器的测试操作 在本机浏览器中输入本机IP地址：210.45.165.93，测试结果。出现添加在本文件夹下得百度新闻网站。如图所示：图 4.4.1 IP地址访问网页在输入的IP地址中输入http：/210.45.165.93/WebTest1/ 回车。出现添加在本文件夹下的百度视频网站，如图所示：图 4.4.2 IP地址访问虚拟

30、目录网页1在输入的IP地址中输入http：/210.45.165.93/WebTest2/ 回车。出现添加在本文件夹下的淘宝网站，如图所示：图 4.4.3 IP地址访问虚拟目录网页2通过DNS域名解析，测试如图所示： 图 4.4.4 浏览站点网页第五章 程序设计总结与体会 在这两周的程序设计中，在收获知识的同时，还收获了阅历，收获了成熟，在此过程中，我们通过查找大量资料，请教老师，以及不懈的努力，不仅培养了独立思考、动手操作的能力，在各种其它能力上也都有了提高。更重要的是，在程序设计上，我们学会了很多学习的方法。而这是日后最实用的，真的是受益匪浅。要面对社会的挑战，只有不断的学习、实践，再学习

31、再实践。与队友的合作更是一件快乐的事情，只有彼此都付出，彼此都努力维护才能将作品做的更加完美。而团队合作也是当今社会最提倡的。 通过这次应用服务器配置与管理设计，本组成员在多方面都有所提高。通过这次应用服务器配置与管理设计，综合运用本学期所学的理论知识应用到实际实践中从而提高学生的独立工作能力。第六章 致谢 在此感谢我们的赵生慧、赵国柱老师，在课程设计上给予我的指导、提供给我们的支持和帮助，这是我们能顺利完成这次报告的主要原因，更重要的是老师帮我解决了许多技术上的难题，让我们能把系统做得更加完善。在此期间，我们不仅学到了许多新的知识，而且也开阔了视野，提高了自己的设计能力。其次，我们组要感谢帮助过我的同学，他们也为我解决了不少我们不太明白的设计商的难题。同时也感谢学院为我们提供良好的做程序设计的环境。参考文献1 汪涛.无线网络技术导论M.北京:清华大学出版社,2008:4-212 刘敏等.异构无线网络中的垂直切换仿真评价模型及评价指标J.系统仿真学报,2009, 2(10):277-2813 谢希仁.计算机网络M.北京:电子工业出版社，2005.评语： 评阅教师签名： 年 月 日成 绩
