抽水蓄能电站砂石料加工系统建设及砂石料供应工程灰窑子沟料场边坡支护施工脚手架搭设专项施工方案.doc

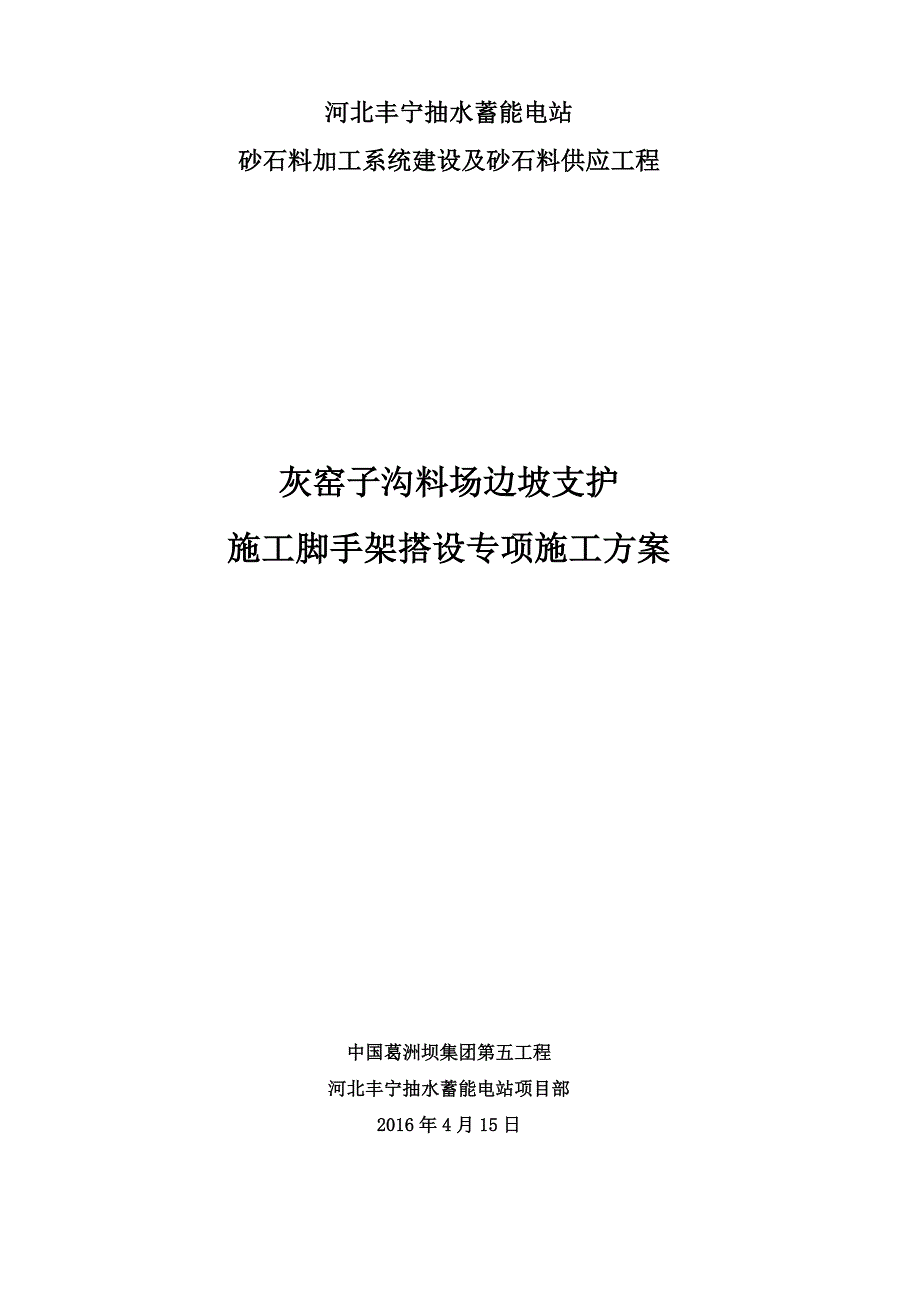

1、河北丰宁抽水蓄能电站砂石料加工系统建设及砂石料供应工程灰窑子沟料场边坡支护施工脚手架搭设专项施工方案 中国葛洲坝集团第五工程河北丰宁抽水蓄能电站项目部2016年4月15日 编写：目 录1 工程概况- 1 -2 编制依据- 1 -3 编制目的及适用范围- 1 -4 搭设方案- 2 -4.1 边坡支护脚手架搭设材料要求- 2 -4.2 搭设方案及要求- 2 -5 稳定性计算- 6 -5.1 参数信息- 6 -5.2 脚手架计算- 8 -5.2.1 大横杆的计算- 8 -5.2.2 小横杆的计算- 9 -5.2.3 扣件抗滑力的计算- 9 -5.2.4 脚手架立杆荷载标准值- 10 -5.2.5 立

2、杆的稳定性计算- 11 - 12 - 12 -6 脚手架的验收、使用及管理- 13 -7 脚手架的拆除- 14 -8 安全控制措施- 15 -8.1 作业人员要求- 15 -8.2 安全技术措施- 16 -9 施工资源配置- 17 -9.1 劳动力配置- 17 -9.2 材料使用- 18 -10 施工附图- 19 -灰窑子沟料场边坡脚手架专项施工方案1 工程概况灰窑子沟料场位于灰窑子沟右岸，距沟口约500m，地面高程10601416m，料场地表局部覆盖有崩坡积物，岩体以物理风化为主，主要构造为细粒花岗岩。边坡分级开挖，每级开挖高度10m，每30m高差设一个分级平台，除第一级开挖平台设置宽10m

3、大马道外，每级平台设置宽6m小马道，每隔一个小马道设宽10m大马道。开挖后的边坡采用系统锚杆、挂网喷砼及随机锚索的方式进行加固。为方便边坡支护施工和保证脚手架的安全可靠，开挖后的边坡沿开挖后的坡面搭设双排脚手架。2 编制依据（1）建筑施工扣件式钢管脚手架安全技术规范（2011）版（JGJ 130-2011 ）；（2）建筑施工安全检查标准（JGJ59-99）；（3）建筑施工高处作业安全技术规范（JGJ80-91）；（4）建筑边坡工程技术规范（GB50330-2002）；（5）建筑结构荷载规范（GB50017-2003）；（6）水利水电工程施工组织设计手册-施工技术；（7）河北丰宁抽水蓄能电站砂石

4、料加工系统建设及砂石料供应工程施工组织设计；（8）灰窑子沟料场开采支护设计资料及图纸相关要求；3 编制目的及适用范围为保证灰窑子沟料场开采边坡支护安全、有效的进行，特编制此方案，为边坡支护脚手架施工提供技术支持与依据。本方案适用于灰窑子沟料场开采边坡支护脚手架施工的搭设与拆除作业。最大搭设高度约30m。4 施工布置及资源配置4.1 施工道路面置 搭设脚手架所需要的钢管、扣件、脚手板、密目网等物资材料经现有开挖施工道路运输至施工部位，车辆不能经过的地方采用人工运输的方式。4.2 劳动力配置表4-1 劳动力计划表序号工种数量（人）备注1架子工10脚手架搭拆与维护、铺脚手板、挂安全网等2普工5配合架

5、子工作业4.3 材料使用脚手架材料用量计算按照双排脚手架施工作业来计算，根据建筑施工手册（第二版），脚手架以高度15m，长度30m为一个单元来计算。表4-2 每单元脚手架材料用量表序号材料名称材料用量备注1长杆192根，总长1152m，总重t钢管为48*3.5钢管，小横杆长度取立杆排距+内排距坡面距离+0.5m（每根长度2.2m）来计算。长杆长度取6m。2小横杆187根，总长m，重t3直角扣件674个4对接扣件192个5旋转扣件58个6脚手板76.0325 脚手架搭设施工5.1脚手架选型（1）脚手架搭设部位：料场开采边坡。（2）脚手架及施工荷载轴向力主承力区选择在现有开挖地面。（3）材料尽量选

6、择具有足够承载力又能周转使用的现有材料和以后能重复利用的材料。根据现场的实际情况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地杆均采用483.5钢管，连接扣件采用标准扣件。（4）根据料场开采边坡实际设计参数，采用贴坡式搭设方式，脚手架随坡度而设。（5）由于边坡支护的特殊性，所搭设的施工脚手架除满足相应规范要求外，还应根据设计布孔的孔排间距要求，设置每一层高度与立杆的间排距离，以满足施工需要。根据30m边坡支护要求，需搭设21层，第一层扫地杆距离地面高为00.2m，其余每层高度根据设计步距1.5m高搭设 (顺边坡方向)。立杆横向间距（顺道路轴线方向）1.8m。为确保脚手架的整体

7、性，在立杆外侧排采用每4跨设置一道剪刀撑进行连接，脚手架布置安全防护网和防护栏。5.2脚手架结构布置脚手架间排距结合坡面锚杆布置形式以及结构稳定性：其立杆横距1.8m，纵距1.2m，横杆步距1.5m，排架外侧设全封闭密目安全网，最大搭建高度约30m。5.3脚手架搭设流程脚手架搭设顺序如下：弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大横杆扣紧安第三、四步大横杆和小横杆安装连接件拉杆接立杆加设剪力撑铺设脚手板，绑扎防护及档脚板、立挂安全网。 首先对基础进行清理，保证脚

8、手架受力杆为于坚硬的岩石上，然后放置纵向扫地杆，自角部起依次向两边竖立（第1根）立杆底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定。每边竖起34根立杆后，随即架设第一步纵向平杆（大横杆，与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定）、校正平杆水平使其符合要求，按4060NM力矩拧紧扣件螺栓，形成构架的起始段。按上述要求依次向前延伸搭设，直至第一步架立圈完成。立圈完成后，再全面检查一遍构架质量，严格确保设计要求和构架质量。随搭设进程及时安装连墙件和剪刀撑。架设作业层间横杆、铺设脚手板和装设作业层栏杆、围护网等封闭措施。5.3.1基础高边坡脚手架基础尽量位于完整岩石上或

9、能承受整个脚手架自重和施工需求的稳定基础面上。5.3.2扣件螺栓拧紧扭力矩不小于，且不大于。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm。对接扣件开口朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不小于100mm。5.3.3立杆（1）内立杆距坡面500mm。（2）该部位基础为岩石，在基础上打插筋进行固定。（3）相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。1.2m1.8m设置，脚手架立杆上增设横杆通过拉条与锚杆焊接作为脚手架连墙杆、卸载加固杆件。（5）所有脚手架立杆采用搭接的施工方式，具体搭接及加固方法见图

10、2。图2 搭接及连墙件示意图5.3.4纵向水平杆纵向水平杆要求设置在立杆内侧，长度不小于三跨。接长只能采用搭接，搭接长度不小于1m，设置三旋转扣件固定，扣件距离两端长度约不小于10cm。具体搭接方法见图2。本工程使用竹串脚手板或5cm厚木板，纵向水平杆作为横向水平杆的支座，用扣件固定在立杆上。5.3.5横向水平杆作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不大于纵距的1/2。横向水平杆两端均采用扣件固定在纵向水平杆上。5.3.6脚手板作业层脚手板铺满、铺稳，离开边坡面150mm。脚手板设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横

11、向水平杆上。作业层端部脚手板探头长度取150mm，板长两端与支承杆可靠固定。5.3.7剪刀撑在脚手架外侧整个立面整个长度和高度上连续设置剪刀撑；中间各道剪刀撑之间的净距不应大于15m，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面倾角宜在45-60，且应满足下表规定：剪刀撑搭设参数表剪刀撑与地面倾角455060剪刀撑跨越立杆的最多根数765剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上；剪刀撑在外侧立面每4跨“之”字形交叉连续设置，每道剪刀撑之间的间距不大于15m。斜杆与地面的倾角按45控制。剪刀撑斜杆的接长采用搭接。搭接长度不小于1m，采

12、用3扣件固定，扣件离接头处不小于10cm。5.3.8连墙件连墙件每两跨二步布置一个，遇到拐弯或地形突变位置适当加密，间隔梅花形布置。连墙件要保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。连墙件构造示意图见图2。5.3.9爬梯施工采用之字形爬梯，供施工人员行走并兼作材料运输通道。脚手架两端各设一座，爬梯宽度0.5m，坡度1：1.5。拐弯处设置1.5m宽平台。爬梯两侧及平台外围均设置栏杆及挡脚板。栏杆高度1.2m。爬梯详图见下图。5.3.10操作平台施工脚手板采用3300mm*300mm竹片相串脚手板或5cm厚木板。脚手板的铺设宽度：在脚手架工作层要满铺脚手板，宽度1.5m。5.4脚手

13、架加固1.8m1.2m设置，脚手架立杆上增设横杆通过拉条与锚杆焊接作为脚手架连墙杆、卸载加固杆件。沿纵向每4跨设置一道横向剪刀撑，间距9.0m，斜角为45，剪刀撑沿高程方向连“之”字形设置，以确保脚手架整体稳定。脚手架纵剖面每4跨设置一道内部剪刀撑，剪刀撑钢管抵至岩壁上固定。脚手架底部设置一排地锚插筋与脚手架水平小横杆连接牢固，地锚间距与脚手架纵向间距一致，按照1.5m间距进行设置。脚手架底部自基础面向上20cm内设置一层扫地杆，与立杆连接牢固。通过以上局部加固，以起到分段卸荷和防止脚手架在钻机冲击反力作用下向外倾翻。6 稳定性计算6.1 参数信息 （1）脚手架参数搭设尺寸为：立杆的纵距为 1

14、8米，立杆的排距为1.2米，横杆的步距为1.5米；立杆采用单立管；内排架距离坡面距离为0.50米；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为mm；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为。 （2）活荷载参数施工荷载均布参数根据扣规查表可得(kN/m2（包括施工过程中的钻机的冲击荷载）；脚手架用途:普通施工脚手架，同时施工层数:1。 （3）风荷载参数表6-1 河北省承德丰宁风荷载参数表省市名城市名海拔（m）10年一遇风压（KN/m）50年一遇风压（KN/m）100年一遇风压（KN/m）河北省承德/丰宁河北承德丰宁地区，10年一遇基本风压为0.3 kN/m2，风荷载高

15、度变化系数z为，风荷载体型系数s为；考虑风荷载。 （4）静荷载参数每米立杆数承受的结构自重标准(kN/m2；脚手板自重标准(kN/m2；安全设施与安全网(kN/m2；脚手板铺设层数:1；脚手板类别:马道板脚手板。（以上参数均可以查表得到） （5）地基参数地基类型:开挖边坡岩石；地基承载力标准值(kN/m):150； 基础底面扩展面积(m；基础降低系数。 图6-1 落地脚手架正立面计算图6.2 脚手架计算6.2.1 大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1）均布荷载值计算大横杆的自重标准值:

16、P1=0.038 kN/m ； 脚手板的荷载标准值:P21.24kN/m ； 活荷载标准值1.2/(2+1)=1.2 kN/m； 静荷载的计算值: q14=0.214 kN/m；活荷载的计算值: q21.2=1.68 kN/m； 根据扣规，永久荷载分项系数应取，可变荷载分项系数应取2）强度计算表示钢材强度极限值，为215 Mpa,f表示容许挠度值，取3mm。最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 最大支座力计算公式如下: =7.29（l大横杆的的计算跨度）。 弯曲强度：= Mmax/W=7.29*106/5.078*1

17、03=14.4Mpa=21Mpa,满足要求。 （W查表可得） 最大挠度计算： Vmax=(0.677*0.214+0.990*1.68)*（1.8*10）4/100*2.06*105*121900=1.29mmf=3mm。 大横杆弯曲强度和抗弯刚度满足要求。6.2.2 小横杆的计算 认为所有荷载均有小横杆承受并传给立杆，钢管立柱间距为1.8m,横向间距为1.2m，因此小横杆的计算跨度l1=1.2m， 1)荷载值计算 大横杆的自重标准值：P1.8684 kN； 脚手板的荷载标准值：1.21.8/(2+1)=0.252 kN； 活荷载标准值：1.21.8/(2+1) =kN； 荷载的计算值684+

18、 = kN；kN/m。图6-2 小横杆计算简图 2)强度计算弯曲强度：=ql110002/10103=215Mpa；抗弯刚度：f=ql14/150EI10004/150105105f=3mm。小横杆弯曲强度和抗弯刚度满足要求。6.2.3 扣件抗滑力的计算 按规范,直角、旋转单扣件承载力取值为8.5kN，按照扣件抗滑承载力系数， 该工程实际的旋转单扣件承载力取值为6.80kN。 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算: R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN； R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值1.84/2=0.1

19、37 kN；小横杆的自重标准值1.2/2=0.023 kN； 脚手板的荷载标准值1.21.8/2=0.378 kN； 活荷载标准值1.21.8/2 = kN； 荷载的计算值(0. 137+0.=kN； R Rc=6.80 kN , 单扣件抗滑承载力的设计计算满足要求。 6.2.4 脚手架立杆荷载标准值 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)0.552 kN/m55 =kN； 2)脚手板的自重标准值(kN/m2)；本工程采用马道板，标准值为0.35 kN/m21.8(1.2) = 0.945kN； 3)吊挂的安全设

20、施荷载，包括安全网(kN/m2)；0.005 kN/m2 NG31.8 = kN； 经计算得到，静荷载标准值 NG =NG1+NG2+NG3= kN； 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2 取值。 经计算得到，活荷载标准值（查表可得）1.21.800/2 = kN； 风荷载标准值应按照以下公式计算 其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用： Wo = 0.30 kN/m2；（丰宁县） Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用： Uz= 0.840

21、 ； Us - 风荷载体型系数：Us =1.200 ； 经计算得到，风荷载标准值 Wk = 0.7 0.301.200 = 0.212 kN/m2； 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2 NG+Q+ = kN； 风荷载设计值产生的立杆段弯矩 MW计算公式 Mw = 0.9klah2/10 =0.2121.8001.52/10 = 0.108。6.2.5 立杆的稳定性计算 考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N = kN； 计算立杆的截面回转半径 ：i = 1.58 cm； 计算长度附加系数 ： K = 1.155 ； 计算长度系数参照扣件式规范表得

22、 ： 计算长度 ,由公式 lo = kuh 确定：lo = 3.119 m； 长细比： lo/i = 197.000 ； 轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ： 立杆净截面面积 ： A = 4.89 cm2； 立杆净截面模量(抵抗矩) ：W = 5.08 cm3； 钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 7184/(0.186489.000)+108000/5080.000 = 100.24N/mm2； 立杆稳定性计算 = N/mm2 f = 205.000 N/mm2 满足要求。6考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设

23、高度按照下式计算： 构配件自重荷载标准值： NG2K =2.585（静荷载） 活荷载标准值 ：NQ = 3.24 kN； 按立杆步距1.5m，纵距1.8m查扣规附录表A1.0可得： 每米立杆承受的结构自重标准值 ：gk = 0.1552 kN/m；0.9) = 0.108/(1.4 0.9) = 0.086kN.m； Hs= 0.186489(3240+0.186489860.155)=m； 脚手架搭设高度限值按照下式调整： H = )=58m；经计算得到，脚手架搭设高度限值 H =58 m。本工程边坡支护每层脚手架的实际搭设高度大约为15m，不超过30m。6立杆基础底面的平均压力应满足下式的

24、要求 p fg 地基承载力设计值: fg = fgkKc = 6000.000 kN/m2； 其中，开挖边坡地基为岩基基础，承载力标准值：fgk=15000.000kN/m2 =15Mpa； 脚手架地基承载力调整系数：kc = 0.400 ； 立杆基础底面的平均压力:p = N/A 其中，上部结构传至基础顶面的轴向力设计值 ：N = 7.184 kN；基础底面面积 (m2)：A = 1.08m2 。p=8.2 fg=6000.000 kN/m2 ，地基承载力的计算满足要求。7 脚手架的验收、使用及管理 （1）把好验收关：搭设过程中的架子，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与

25、搭设班组、工长进行检查，符合要求后方可上人使用。架子未经自查、监理检查验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。（2）工程的施工负责人，必须按方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。 （3）基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，合格后方可继续搭设使用。（4）使用按3kNm2考虑，因此架子上不准堆放成批材料，零星材料可适当堆放； （5）外架第一步(1.8m高)开始拉设兜网和立网，以后每隔

26、4步架子拉设一道兜网，施工层脚手板和施工层临边必须设兜网和立网，以保证高处作业人员的安全。（6）架子搭好后要派专人管理，未经项目安质部同意，不得改动，不得任意解掉架子与边坡连接的拉杆和架子管扣件。 （7）架子上不准有任何活动易掉落材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。（8）雨后要检查架子的下沉情况，发现地基沉降或立杆悬空要马上用木板将立杆楔紧。（9）在六级以上大风、大雾和大雨天气下不得进行脚手架作业，雨后上架前要防滑措施。（10）外架实行外挂立网全封闭：外挂安全网要与架子拉平，网边系牢，两网接头严密，不准随风飘。（11）作业层上的施工荷载应符合设计要求，不得超载。 8 脚手架的拆除

27、1）拆除脚手架前的准确备工作应符合下列规定： 1）全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；2）根据检查结果补充完善施工方案中的拆除顺序和措施，经主管部门批准后方可实施；3）拆除安全技术措施，应由单位工程负责人逐级进行技术交底；4）清除脚手架上杂物及地面障碍物。（2）拆除脚手架时，应符合下列规定： 1）拆除作业必须由上而下逐层进行，先外后里、先架面材料后构架材料、先辅件后结构件和先结构件后附墙件的顺序、一件一件地松开联结、取出并随即吊下(或集中到毗邻的未拆的架面上，扎捆后吊下)，严禁上下同时作业；2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分

28、段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；3）当脚手架拆至下部最后一根长立杆的高度（约6m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；4）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先加设连墙件及横向斜杆加固。（3）卸料时应符合下列规定： 1）各构配件严禁从架上抛至地面；2）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放；3）严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料应及时运出拆卸区域。4）因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉措施，以防因架子晃动影响作业安全。5）多人或多组进行拆卸作业时，应加强指挥，

29、并相互询问和协调作业步骤，严禁不按程序进行的任意拆卸。6）拆除脚手架时，拆卸现场应有可靠的安全围护和警戒标志，并派专人看守，严禁非作业人员进入拆卸作业区内。9 安全技术保证措施9.1 作业人员要求（1）脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB 5036）等考核合格的专业架子工。上岗人员应定期体检，合格方可持证上岗；（2）搭设脚手架人员必须穿紧口服、绑裹腿、戴安全帽、系安全带、穿防滑鞋；（3）架子搭设前，作业人员必须了解所搭架子的用途，所搭设的架子必须牢固安全；（4）搭设作业，应按以下要求作好自我保护和保护好作业现场人员的安全：a. 在架上作业人员应穿防滑鞋和

30、佩挂好安全带。保证作业的安全，脚下应铺设必要数量的脚手板，并应铺设平稳，且不得有探头板。当暂时无法铺设落脚板时，用于落脚或抓握、把(夹)持的杆件均应为稳定的构架部分，着力点与构架节点的水平距离应不大于08m，垂直距离应不大于15m。位于立杆接头之上的自由立杆(尚未与水平杆联接者)不得用作把持杆；b. 架上作业人员应作好分工和配合，传递杆件应掌握好重心，平稳传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要相互询问并确认后才能进行下一道工序，作业人员要服从统一指挥，不得自行其是；c. 作业人员应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人；d. 架设材料要随上随用，

31、以免放置不当时掉落；e. 每次收工以前，所有上架材料应全部搭设上，不要存留在架子上，而且一定要形成稳定的构架，不能形成稳定构架的部分应采取临时撑拉措施予以加固；f. 在搭设作业进行中，地面上的配合人员应避开可能落物的区域。9.2 安全技术措施（1）脚手架在搭设和拆除以前，必须制定施工方案和进行安全技术交底，并向所有参加作业人员进行书面交底；（2）操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作；（3）架子工在高处(距地高度2m以上)作业时，必须佩带安全带。所用的杆子应栓2m

32、长的杆子绳，安全带必须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子，在架子上操作应精力集中，禁止打闹和玩笑，休息时应下架子，严禁酒后作业；（4）在岩石危险处搭设脚手架，应先将危石处理掉并在作业时设专人监视；（5）作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳等到固定在脚手架上，严禁悬挂起重设备；（6）当有六级及六级以上大风和雾、雨雪天气时应停止脚手架搭设与拆除作业，雨、雪天后作业，必须采取防滑措施；（7）脚手架的连墙点、撑拉点和悬空挂(吊)点必须设置在能可靠地承受撑拉荷载的结构部位，必要时应进行

33、结构验算；脚手架使用中，应定期检查杆件的设置的连接，连墙件、支撑、门洞桁架等的构造是否符合要求；地基是否有积水，底座是否有松动，立杆是否悬空；扣件是否松动；脚手架的垂直度偏差；安全防护措施是否符合要求；是否超载；（8）在脚手架的使用期间严禁拆除主节点处的纵、横向水平杆、扫地杆及连墙件；（9）不得在脚手架基础及相邻处进行挖掘作业，否则应采取安全措施；（10）大横杆应绑在立杆里边，绑第一步大横杆时，必须检查立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须2-3人配合操作，由中间一人结杆、放平，按顺序绑扎；（11）递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注

34、意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离3m以外。使用人力吊料，大绳必须坚固，严禁在垂直下方3m以内拉大绳吊料。使用机械吊运，应设天地轮，天地轮必须加固，应遵守机械吊装安全操作规程，吊运杉板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。 （12）未搭完的一切脚手架，非架子工一律不准上架。架子搭完后由施工人会同架子组长以及使用工种、技术、安全等有关人员共同进行验收，认为合格，办理交接验收手续后方可使用。使用中的架子必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由架子工

35、负责操作。 （13）所有的架子，经过大风、大雨后，要进行检查，如发现倾斜下沉及松扣、崩扣要及时修理；（14）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；（15）架子搭成后，未经有关人员同意，不得任意改变脚手架的结构和拆除部分杆子；（16）搭设架子，一般为白天作业，应尽量减少夜间工作量，如需夜间绑架子，应有足够的照明；（17）搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。10 应急救援措施10.1 建立健全应急救援组织体系.1项目部突发事件（事故）应急救援指挥小组指 挥 长：蒙明春副指挥长：李程光、孔祥均成 员： 段林海 吴建 冯玉先 刘甜甜 孙文 杨磊 谢

36、作松职 责：负责组织与指挥整个事故现场的抢救工作，向各应急小组调配应急所需的资源（人力、物力、资金）并对突发事件的应急响应工作做出决定。（1）抢救疏散小组组长：孔祥均成员：杨磊 段林海职责：负责组织抢救受伤人员、疏散物资材料、汽车、设备工作，了解事故现场需要抢救人员的数量和抢救地点、危险程度并具体组织抢救疏散。负责车辆及相应工具的供应，通过各种方法了解事故现场全面情况及其变化，及时向现场指挥组提供真实可靠的情况。（2）医疗救护组组长：刘甜甜成员：冯玉先职责：主要负责组织抢救伤员的应急救护工作。（3）安全警戒小组组长：李程光成员：秦登攀 吴建职责；负责现场警戒工作、禁止无关人员进入、保护好事故现

37、场。（4）后勤供应小组组长：谢作松成员：高卫兵 郭正义职责：迅速调配抢险物资设备至事故发生点；提供和检查抢险人员的装备和安全防护；及时提供后续的抢险物资；迅速组织后勤必须供给的物品，并及时输送后勤物品到抢险人员手中。（5）技术支援组组长：李程光成员：孙文 胡国锋职责；负责根据现场实际制定抢险应急方案或措施，防止事故的扩大。（6）抢险救护队项目部根据抢险的需要成立边坡防护抢险救护队，抢险救护队员，不管因何种工作，必须服从现场抢险指挥部及指挥长的统一调度和指挥，保证在事故发生的第一时间赶到现场。抢险救护队队长：初继有 副队长：祁松成 员：料场边坡支护施工作业人员 10 人应急资源的准备是应急救援工

38、作的重要保障，应根据潜在事故性质和后果分析，配备应急救援中所需的救援机械和设备、交通工具、医疗设备和药品、生活保障物资。医疗器材：担架、氧气袋、塑料袋、小药箱； 抢救工具：一般工地常备工具即基本满足使用； 照明器材：手电筒、应急灯36V以下安全线路、灯具；通讯器材： 、 、对讲机、报警器；交通工具：项目部现有车辆，根据需要随时调用； 灭火器材：灭火器日常按要求就位，紧急情况下集中使用。机械设备：应急所需机械设备如挖掘机、装载机、通风机、发电机、水泵、载重汽车等每个部位基本都有，紧急情况可随时调用附近单位的。医疗救护资金：受伤人员医疗救护所需费用由事故单位承担，紧急情况下可由项目部垫支，事故结束

39、后按有关规定办理。10.2 危险事故的应急措施高处坠落事故应急措施（1）当发生人员轻伤时，现场人员应采取防止受伤人员大量失血、休克、昏迷等紧急救护措施，并将受伤人员脱离危险地段，拨打120医疗急救 ，并向应急救援指挥部报告。（2）救援人员到达现场后，协助医务人员实施各项救护措施。（3）如果受害者处于昏迷状态但呼吸心跳未停止，应立即进行口对口人工呼吸，同时进行胸外心脏按压，一般以口对口吹气为最佳。急救者位于伤员一侧，托起受害者下颌，捏住受害者鼻孔，深吸一口气后，往伤员嘴里缓缓吹气，待其胸廓稍有抬起时，放松其鼻孔，并用一手压其胸部以助呼气。反复并有节律地（每分钟吹1620次）进行，直至恢复呼吸为止

40、4）如受害者心跳已停止，应先进行胸外心脏按压。让受害者仰卧，头低稍后仰，急救者位于溺水者一侧，面对受害者，右手掌平放在其胸骨下段，左手放在右手背上，借急救者身体重量缓缓用力，不能用力太猛，以防骨折，然后松手腕（手不离开胸骨）使胸骨复原，反复有节律地（每分钟6080次）进行，直到心跳恢复为止。（5）以上施救过程在救援人员到达现场后结束，工作人员应配合救援人员进行救治。（1）一般伤口的处置措施1）伤口不深的外出血症状，先用双氧水将创口的污物进行清冼，再用酒精消毒（无双氧水、酒精等消毒液时可用瓶装水冲洗伤口污物），伤口清洗干净后用砂布包扎止血。出血较严重者用多层砂布加压包扎止血，然后立即送往医务

41、室进行进一步救治。2）一般的小动脉出血，用多层敷料加压包扎即可止血。较大的动脉创伤出血，还应在出血位置的上方动脉搏动处用手指压迫或用止血胶管（或布带）在伤口近心端进行绑扎，加强止血效果。3）大的动脉及较深创伤大出血，在现场做好应急止血加压包扎后，应立即通知医务室医护人员准备救护车，送往医院进行救治，以免贻误救治时机。4）对出血较严重的伤员，在止血的同时，还应密切注视伤员的神志、皮肤温度、脉搏、呼吸等体征情况，以判断伤员是否进入休克状态。（2）骨折伤亡的处置措施1）对清醒伤员应询问其自我感觉情况及疼痛部位。2）观察伤员的体位情况：所有骨折伤员都有受伤体位异常的表现，这是典型的骨折症状。对于昏迷者

42、要注意观察其体位有无改变，对清醒者要详细查问伤者的感觉情况，切勿随意搬动伤员。在检查时，切忌让患者坐起或使其身体扭曲，也不能让伤员做身体各个方向的活动。以免骨折移位及脱位加剧，引起或加重骨髓及脊神经损伤，甚至造成截瘫。3）对于脊椎骨折的伤员，应刺激受伤部位以下的皮肤（例如腰椎受伤，刺激其胸部和上下腹部及腿脚皮肤作比较鉴别），观察伤员的反应以确定有无脊髓受压、受损害。搬运时应用夹板或硬纸皮垫在伤员的身下，搬运时要均匀用力抬起夹板或硬纸皮将伤者平卧位放在硬板上，以免受伤的脊椎移位、断裂造成截瘫或导致死亡。4）对有脊椎骨折移位导致出现脊髓受压症状的伤员，如伤员不在危险区域，暂无生命危险的，最好待医务

43、急救人员进行搬运。5）对有手足大骨骨折的伤员，不要盲目搬动，应先在骨折部位用木板条或竹板片（竹棍甚至钢筋条）于骨折位置的上、下关节处作临时固定，使断端不再移位或刺伤肌肉、神经或血管，然后呼叫医务人员等待救援或送至医务室接受救治。6）如有骨折断端外露在皮肤外的，切勿强行将骨折断端按压进皮肤下面，只能用干净的砂布复盖好伤口，固定好骨折上下关节部位，然后呼叫医务人员等待救援。（3）颅脑损伤的处置措施1）颅骨损伤如导致颅内高压的症状有：昏迷、呕吐（呈喷射状呕吐）、脉搏或呼吸紊乱、瞳孔放大或缩小，大小便失禁等。2）颅底骨折或颞骨骨折的伤员不一定有昏迷、呕吐症状，但有脉搏或呼吸紊乱、瞳孔放大或缩小，鼻、眼
