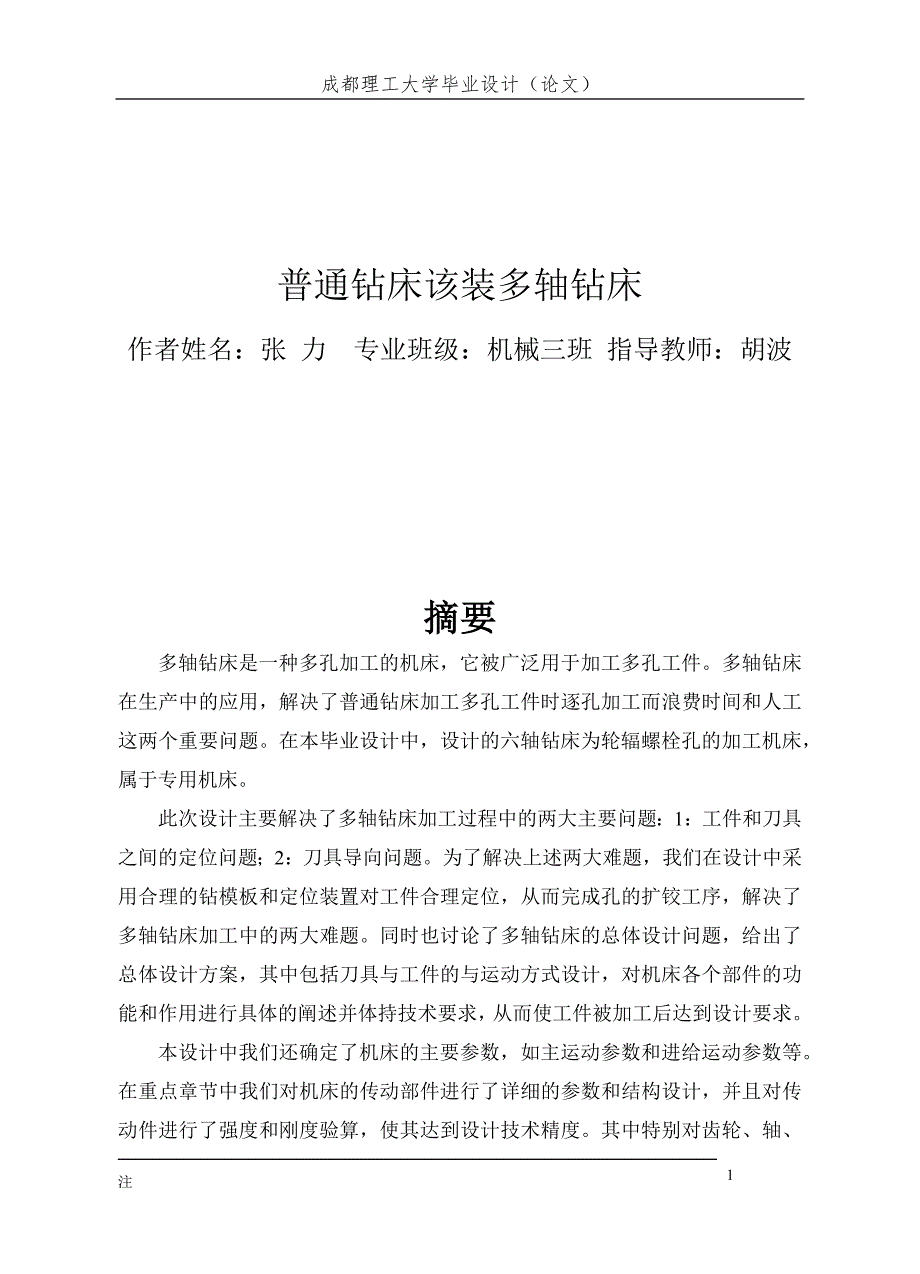

1、成都理工大学毕业设计（论文）普通钻床该装多轴钻床作者姓名：张 力 专业班级：机械三班 指导教师：胡波摘要多轴钻床是一种多孔加工的机床，它被广泛用于加工多孔工件。多轴钻床在生产中的应用，解决了普通钻床加工多孔工件时逐孔加工而浪费时间和人工这两个重要问题。在本毕业设计中，设计的六轴钻床为轮辐螺栓孔的加工机床，属于专用机床。 此次设计主要解决了多轴钻床加工过程中的两大主要问题：1：工件和刀具之间的定位问题；2：刀具导向问题。为了解决上述两大难题，我们在设计中采用合理的钻模板和定位装置对工件合理定位，从而完成孔的扩铰工序，解决了多轴钻床加工中的两大难题。同时也讨论了多轴钻床的总体设计问题，给出了总体设

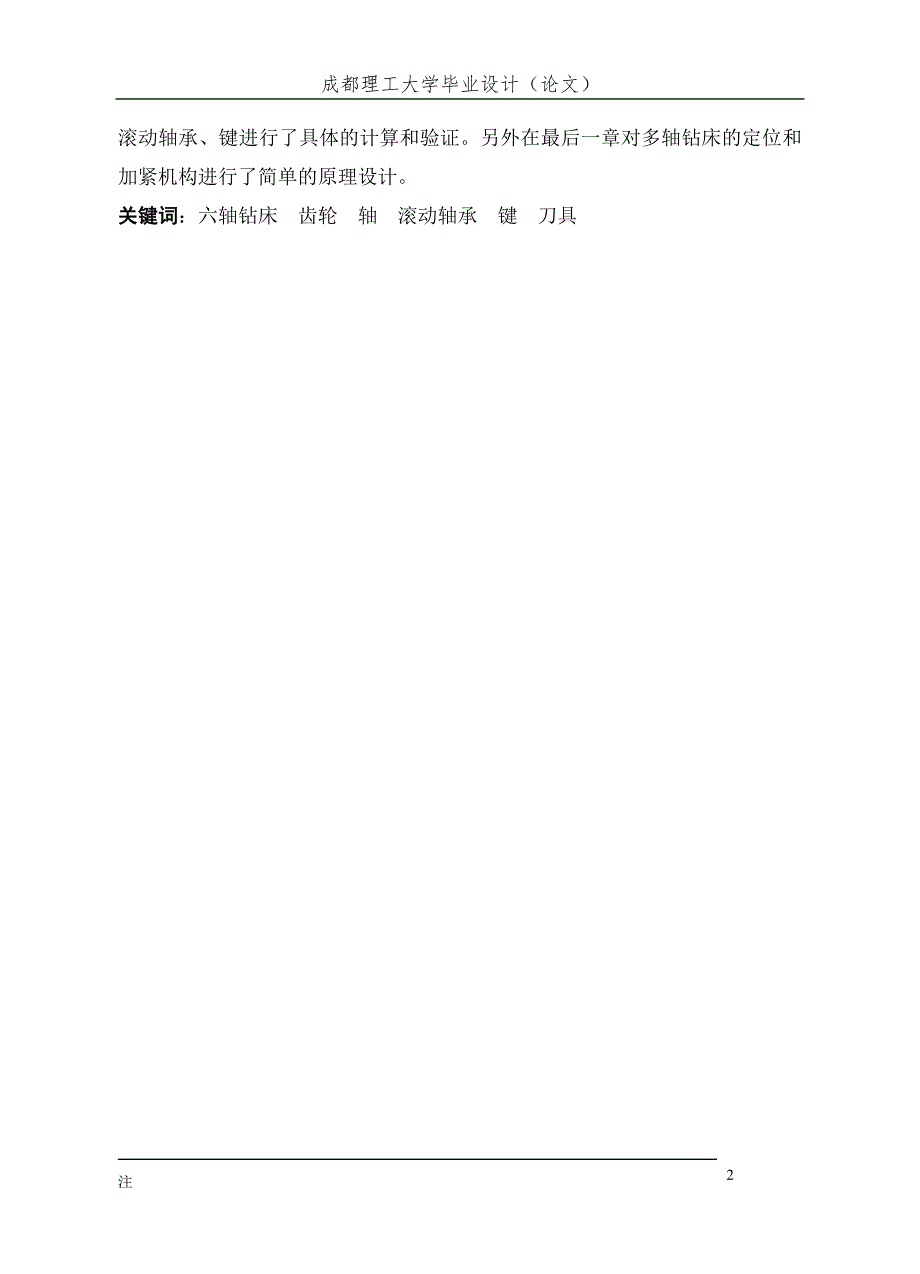

2、计方案，其中包括刀具与工件的与运动方式设计，对机床各个部件的功能和作用进行具体的阐述并体持技术要求，从而使工件被加工后达到设计要求。本设计中我们还确定了机床的主要参数，如主运动参数和进给运动参数等。在重点章节中我们对机床的传动部件进行了详细的参数和结构设计，并且对传动件进行了强度和刚度验算，使其达到设计技术精度。其中特别对齿轮、轴、滚动轴承、键进行了具体的计算和验证。另外在最后一章对多轴钻床的定位和加紧机构进行了简单的原理设计。关键词：六轴钻床 齿轮 轴 滚动轴承 键 刀具Drilling machine of Multi-axisAbstract: Drilling machine of M

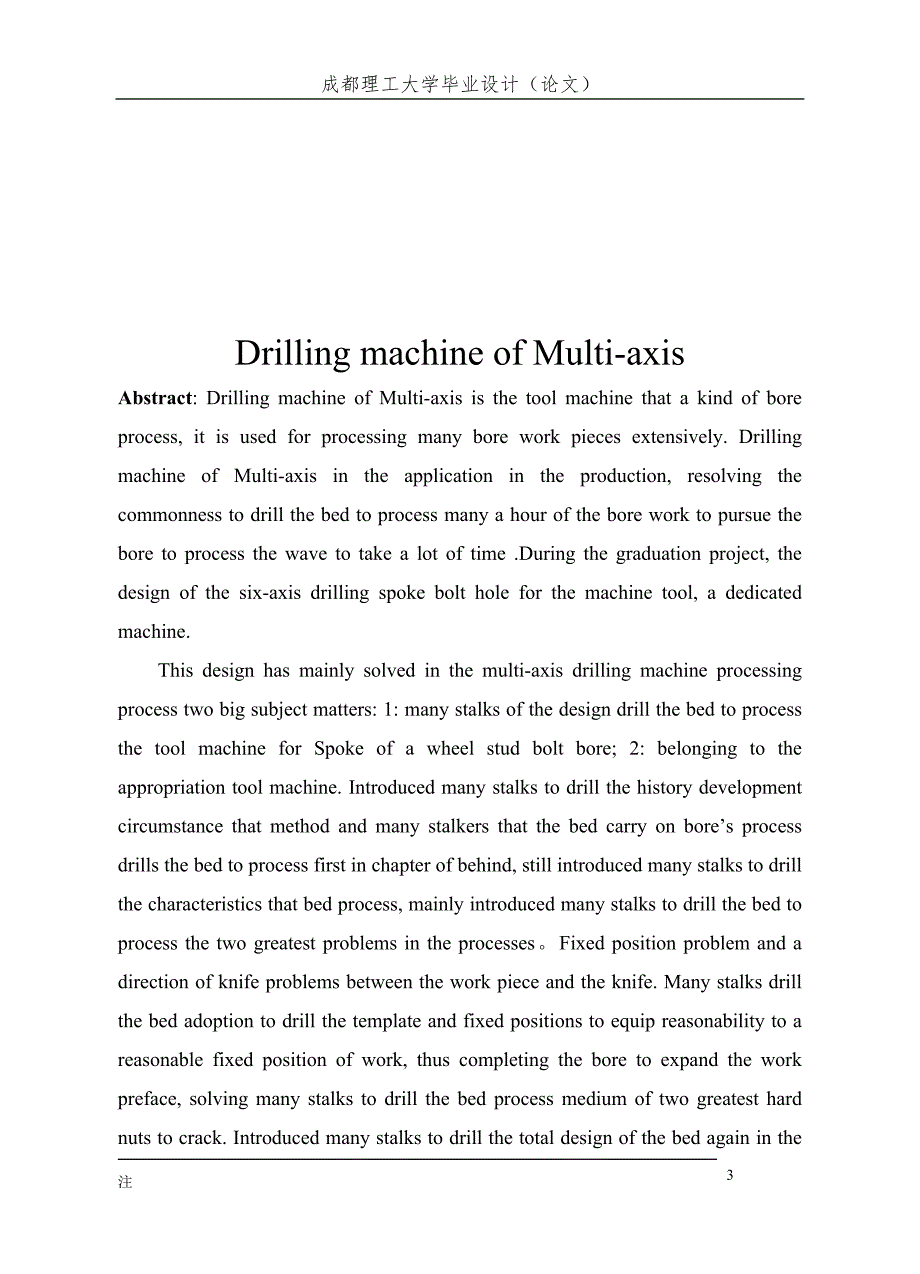

3、ulti-axis is the tool machine that a kind of bore process, it is used for processing many bore work pieces extensively. Drilling machine of Multi-axis in the application in the production, resolving the commonness to drill the bed to process many a hour of the bore work to pursue the bore to process

4、 the wave to take a lot of time .During the graduation project, the design of the six-axis drilling spoke bolt hole for the machine tool, a dedicated machine.This design has mainly solved in the multi-axis drilling machine processing process two big subject matters: 1: many stalks of the design dril

5、l the bed to process the tool machine for Spoke of a wheel stud bolt bore; 2: belonging to the appropriation tool machine. Introduced many stalks to drill the history development circumstance that method and many stalkers that the bed carry on bores process drills the bed to process first in chapter

6、 of behind, still introduced many stalks to drill the characteristics that bed process, mainly introduced many stalks to drill the bed to process the two greatest problems in the processes。Fixed position problem and a direction of knife problems between the work piece and the knife. Many stalks dril

7、l the bed adoption to drill the template and fixed positions to equip reasonability to a reasonable fixed position of work, thus completing the bore to expand the work preface, solving many stalks to drill the bed process medium of two greatest hard nuts to crack. Introduced many stalks to drill the

8、 total design of the bed again in the chapter of underneath, give total design project, among them include the knife to have with the work piece of with sport method design, maintain the technique request to the function and functions of the tool machine each parts carry on elaborating in a specific

9、 way combine body, attain to design the request after thus making the work piece process.We also made sure the main parameter of the tool machine in this design, such as the main sport parameter and enter to the sport parameter. We spread to move the parts to carry on the detailed parameter and the

10、structure designs to the tool machine in the point chapter, and check to calculate towards spreading to move the piece to carry on the strength and just degree, making it pour to design the technique accuracy greatly. Among them special to the wheel gears, stalks, rolled over the bearings, key to ca

11、rry on the concrete calculation and verifications. Drill the fixed position of the bed and stepped up the organization to carry on the simple principle design to many stalks at the last one chapter moreover.Keywords: Drilling machine of six axles wheel gear Stalk Cutting tool目录前言7概述8第1章多轴钻床的总体设计11.1

12、 加工工件的工艺分析21.2 多轴钻床钻削方式设计31.2.1 钻削加工的相对运动由刀具实现31.2.2. 钻削加工时的相对运动由工件和刀具共同完成41.3 多轴钻床的总体布局设计51.3.1. 机床总体布局的基本要求51.3.2 决定多轴钻床总体布局因素的分析6第2章多轴钻床的部件102.1 底座102.2 工作台102.3 立柱102.4 定位加紧机构112.5 主轴箱112.6 刀具及调节柄11第3章多轴钻床的参数设计123.1 参数和尺寸参数123.2 运动参数123.3 动力参数13第4章主轴箱设计154.1传动系统的设计154.1.1 主传动方案设计154.1.2 主轴箱齿轮齿数的

13、设计164.1.3 齿轮结构设计184.2 传动件的计算和校核204.2.1 齿轮的计算和校核204.2.2 轴的计算和校核254.2.3 轴的结构设计304.2.4 轴的校核324.3 轴承364.3.1 .轴承的选用364.3.2. 轴承的校核384.4 键的选择和键的强度计算425.4.1大齿轮键的选择和校核425.4.2 小齿轮键的选择和校核445.4.3联轴器键的选择与校核45第6章夹具466.1 机床夹具的组成及功能476.2 夹具的条件、原则及要求486.2.1 工作条件486.2.2 夹紧力作用点选择原则及夹紧过程486.2.3 加紧机构应满足的要求486.3 多轴钻床夹具的设

14、计496.3.1 定位元件的设计496.3.2 加紧元件的设计50结束语51致谢52参考文献53前言三年的大学时光匆匆过去，在即将走向工作岗位时，我们又进行了为期两个月的毕业设计，感受颇深。毕业设计是对大学三年所学的专业知识和基础知识的一个系统性、全面性的总结和运用，同时也是培养我们分析问题和解决问题能力的一次很好的机会，而且毕业设计也是大学教学的最后一个环节，所以我特别珍惜这一次最后的学习和实践的机会，认真扎实的完成所分配给我的设计任务，使我能够充分的掌握所学习的专业知识和基础知识。另外，毕业设计还可以培养独立思考，开发思维和协调工作的能力，这对我参加工作后能否尽快地适应有很大的帮助。通过这

15、一环节的训练，提高了以下能力：1、综合运用所学知识和技能，独立分析和解决设计问题的能力；2、熟练运用基本技能，包括绘图、计算机应用、翻译、查阅文献等等的能力；实验研究的能力；撰写科技论文和技术报告，正确运用国家标准和技术语言阐述理论和技术问题的能力：3、收集加工各种信息的能力，获取知识的能力；4、创新意识和严肃认真的科学作风。本次设计的课题是多轴钻床的部件设计。多轴钻床是用来加工同一方向上有数个孔的工件，具有良好的加工精度，能够达到很好的加工质量，为了更好的完成本次设计，从1月底到现在，就不间断的结合自己的毕业设计进行了毕业实习。根据所选课题，有重点的选择了实习工厂，在工厂里我们重点了解了多轴

16、钻床基本结构和基本工作原理。从而对多轴钻有了一个更直接、感性的认识，对此次毕业设计有很大帮助。此次设计的主要内容有：问题的提出、总体方案的构思，可行性设计，结构设计及对未知问题的探索和解决方案的初步设计，装配图、零件图等一系列图纸的设计与绘制，最后包括毕业设计说明书的完成。这次设计是跟着胡波老师的带领和指导下完成的。在搞毕业设计的期间，我遇到了很多困难，并向辅导老师进行了多次请教，这就给老师带来了很多麻烦，影响了老师的工作，但两位老师还是不厌其烦的解答我所遇到问题，并一步步指导我将毕业设计进行下去。毕业设计的阶段和过程老师都给做了明确的计划。而不至于使整个设计过程没有任何的目标。设计每进行一步

17、胡老师都认真检查，耐心细致的指出设计种出现的错误和不当的地方，并指导修改和完善。本次设计的题目是多轴钻床的设计，设计钻床应满足的基本要求有以下几点：1、 工艺可能性。钻床的工艺可能性是指钻床适应不同生产要求，大致包括下列内容：钻床可完成的工序种类，加工零件的类型、材料和尺寸范围，毛坯的种类等。2、 加工精度和表面粗糙度。3、 生产率。钻床的生产率通常指单位时间内机床所加工的工件数量。4、 自动化程度。5、 操作安全方便和工作可靠。6、 效率，使用期限和成本等等。设计时还应注意使机床体积小，重量轻，占地面积小，外形美观以及注意防止污染环境。对于上述所提到的各项技术经济指标，在设计机床时应综合考虑

18、因为我的任务主要时多轴钻床的部件设计，所以考虑的事情比较细。它锻炼了我的分析问题的能力。在下面的章节中将进行一一叙述。 1.1概述多轴钻床是伴随着经济的飞速发展和工业现代化的需要而产生的。它被应用与许多方面，比如汽车零部件的加工、农用机械的零部件的加工以及其它大批量生产加工生产多孔零件的地方。多轴钻床在加工业中有着很大的优势。它的使用使加工速度提高，因为当一个工件在同一个方向上有数个孔时，用普通钻床加工时就要加工一个孔后又挪动工件加工另一个孔，这样就需要专人搬动工件，对于小型工件可以采用这种方法，但当工件很大时再采用这种方法就很落后，生产率很低，成本很高。所以我们在批量生产多孔工件时就需要一

19、种专用的机床来加工，所以就产生了由单臂钻床衍生而来的多轴钻床。多轴钻床与普通钻床的不同是多轴钻床的主轴箱中的轴是是像太阳系一样，绕中间轴均布排列的主轴被中间轴带动转动，主轴带动刀具转动，完成钻削工作。这样多孔工件被一次加工成形，从而大大减小了劳动强度，大大缩短了加工时间，提高了劳动生产率，降低了产品的生产成本。在我参观的工厂多年使用多轴钻床加工轮辐，它表现出以下优越性：1) 加工速度快。使用多轴钻床加工轮辐，较之采用普通摇臂钻床，平均功效提高30。2) 加工质量好。采用该钻床加工的孔组，孔的位置尺寸误差小，工件互换性好，从未出现过因孔位置尺寸不对而返工或报废的情况。3) 多轴钻床造价低廉，维修

20、方便，技术难度不高。多轴钻床的型式是多种多样的。根据多轴钻的结构可把多轴钻分为内啮合多轴钻和外啮合多轴钻。内啮合多轴钻是指齿轮传动为内啮合式，外啮合多轴钻式指齿轮传动为外啮合式。根据钻头形式可分为卧式和立式两种。在本设计中，我们采用外啮合齿轮传动。多轴钻在加工多孔零件时，具有良好的加工精度，能够达到很好的加工质量，但在设计机床时也有两个重要的问题需要重点讨论即工件的定位和夹紧。在多轴钻床加工时工件与刀具之间占有相对正确的位置是非常重要的，因此夹具的设计是一个非常重要的任务，我们要依靠合理的夹具设计来保证我们的加工精度合乎要求。另外多轴钻床的刀具导向也是一个重要问题，就是刀具在钻孔时会变形，从而

21、加工的孔会倾斜，出现废品。所以我们在设计中采用钻套来进行导向，并且钻套在刀具热变形时起到固定刀具的作用，使刀具的变形不会对加工的工件有很大的影响。这样我们就解决了多轴钻的定位和刀具导向问题。 总之，多轴钻床在我们的工业生产中有着重要的意义。它大大的提高了我们的劳动生产率，提高了多孔工件加工的精度，减少了工人的劳动强度，也推动了我国生产行业的迅速发展。我们应该加强对多轴钻床领域的开发。 53 注第1章多轴钻床的总体设计多轴钻床的总体设计是机床设计的关键环节，它对机床所达到的技术性能和经济性能起着决定性的作用。机床总体设计，目前基本上有两种情况：第一：根据具体加工对象的具体情况进行专门设计；第二：

22、随着机床在我国机械行业的广泛使用，广大工人总结自己的经验，发现机床在组成部件方面有共性，可设计成通用部件，当需要设计机床时，可以利用通用部件来进行机床设计。本设计属于第一种情况，即设计用于轮辐加工的专用多轴钻床，这也是当前最普遍的做法。一般来说，机床总体设计时应考虑下列几点：（1）采用合适的加工工艺，制定最佳方案；（2）合适的确定机床工序集中程度；（3）合适的选择组合机床的通用部件；（4）选择前当的组合机床的配置形式；（5）合理的选择切削用量；（6）设计高效率的夹具、工具、刀具及主轴箱。2.1 加工工件的工艺分析在本次设计中，我们设计的机床是轮辐螺栓孔专用扩绞钻床。该厂目前采用单臂钻床对轮辐孔

23、进行扩铰工作，该机床在工作时需要三个工人一起配合工作即一个人操作机床，两个人转动工件。因此我们应该对所加工的工件外形、尺寸以及加工面的位置做详细的分析。下面是所加工的工件的在扩空前的零件图如下图2-1所示六孔轮辐零件图：图21六孔轮辐零件图由于所加工工件的外形尺寸如上，所要完成的加工工序是对A面上的六个加工六个大小相同的29.5的孔进行扩和绞的工作，因此为了保证配合质量、提高生产效率和减轻劳动强度，我们设计一台多轴钻床可以一下完成六个孔的扩绞工作，从而节省人力和时间，提高了劳动生产率。这样我们就确定设计一台为加工上述零件使用的六轴钻床的工艺方案。该多轴钻床的钻头的排列按上述工件来定。在加工不同

24、孔径但外观尺寸一样的孔时只需同时换六把钻头即可。2.2 多轴钻床钻削方式设计钻床的工艺方法确定后，刀具与工件在钻削加工时的相对运动亦随之被确定了。但此相对运动可以完全分配给刀具，也可以完全分配给工件，或由刀具和工件来共同完成。要设计专用钻床，我们应分析比较不同方案的优缺点，选择最佳的运动方案。下面是我们拟定的几种分配方案。2.2.1 钻削加工的相对运动由刀具实现在轮辐专用多轴钻床上钻孔时，主运动和进给运动都由刀具完成，钻头的轴向移动为进给运动，钻头的回转运动为主运动。主运动与进给运动形成了切削加工时的全部相对运动。如图22所示。采用该方法，把运动完全分配给刀具，可以顺利完成重型工件的加工。图2

25、2加工方法示意图钻头在回转过程中可同时实现进给，从而实现对轮辐的扩绞工序。机床部件配置形式与普通机床相似。这种机床的特点是结构简单，调整方便，但在钻削扭矩通过刀具本身传递，对于较长的钻头就会产生较大的扭矩变形而引起震动。因此刀具选择则为高速钢。2.2.2. 钻削加工时的相对运动由工件和刀具共同完成在多轴钻床设计中，扩绞轮辐孔时主运动分配给钻头，进给运动由工件完成，即钻头的向下运动和工件的向上移动，如图（23）所示。该方案用于工件重量不大的设计中。图23 根据上面拟定的方案比较，由于我们所设计的多轴钻床所加工的轮辐重量不大，一个工人可以两手搬动。因此，我们不难看出在本次设计中我们应该采用第二种方

26、案。2.3 多轴钻床的总体布局设计2.3.1. 机床总体布局的基本要求在进行机床的总体布局设计时，我们必须要的考虑以下几点：1）保证给定的工艺过程；2）证机床的刚度、精度、抗震性和稳定性，力求减轻机床重量。3）保证机床结构简单，且尽量用较短的传动链，以提高传动精度和效率。4）保证良好的加工工艺性，以便于机床的加工和装配。5）保证安全生产，便于操作调整和维修。6）尽可能保证占地面积小7）机床外形美观大方，符合人机学原理。2.3.2 决定多轴钻床总体布局因素的分析1）.零件的工艺方法对钻床设计有一定影响专用机床上加工工件的工艺方法是多种多样的。在我们设计多轴钻床时，往往由于工艺方法的改变，导致机床

27、运动的传动部件配置以及结构等产生一系列的变化，因此在确定专用多轴钻床的总体布局时应首先分析和选择合理的加工工艺。轮辐多轴钻床的主运动为钻头的回转运动，它工作时将轮辐装在钻头正下方的专用定位机构上如图24所示：图242）.精度等级对机床的总体设计有一定的制约由于多轴钻床的加工精度和光洁度与机床的刚度和抗震性有关，为了得到所要求得加工精度和光洁度，在机床总体布局上就应该保证有足够的刚度和抗震性。通常情况下，支承形式为封闭的框架时，其刚度较好，如大型立车、刨床、铣床、坐标镗床等都采用龙门式。当收到工艺限制无法采用龙门式时，可采用辅助支承悬臂梁、活动横梁来加强机床的刚度和抗震性。机床加工过程中产生的震

28、动传递给工件和刀具，会使被加工表面产生震动，降低表面光洁度。震动也是刀具寿命缩短，使机床零件的磨损加快。震动所造成的噪音，使工人疲劳。因此，设计机床应采用措施来消除和减少震动。减少机床震动可从布局、结构、刚度等方面来采取措施。本设计多轴钻床在工作时主要是电机引起的震动较大，故可采用隔离强迫振源的措施。本设计中由于轮辐的螺栓孔不要求精密度过高，并且由于需求方的经济限制，因此在减震方面要求不高，因此采用电机、减速器、主轴箱计中放置的方案。如图25所示造型。 图253）.生产效率对总体布局的设计也有很大的影响机床的生产批量不同，其结构可能完全不同。强力轮胎厂加工轮辐属于大批量生产，因此制造调整用专门

29、轮辐扩绞专用机床，一次完成多孔加工。此方案效率高，工作不需要转为，工作台结构简单，但占地面积大。4）.操作的方便性也影响总体方案的制定机床的总体布局考虑人的重要性支配作用，应该考虑以下几点：.因为人在机床工作中起主导作用，所以考虑到人体的基本尺寸和四肢的活动范围，以减轻工人的疲劳程度。为便于操作者观察加工过程和操纵机床，工件与刀具离地面的距离应适应。.合理选择立柱的位置，使之符合通常的操作习惯，便于对刀.调整和测量。.合理选择工人的操作操作位置。常用的操纵手柄和控制按钮应设在菜作者的近身。综上所述，影响机床总体布局的因素是多方面的。其中，工艺方法的选择，对机床运动的要求及运动分配是其决定性作用

30、的因素；工件的尺寸、精度、形状等是应考虑的重要因素。在我们设计中，考虑到这些因素，我们选择如图25所示多轴钻床的具体外观形状。第3章多轴钻床的部件上面我们经过分析选用了图（2-5）所示的机床，该机床由底座、工作台、立柱、定位加紧机构、主轴箱、上台板四部分组成，现对该机床的各个部件的功能进行具体分析：3.1 底座底座是整个机床的重要部件之一，它主要用来支承其它元件。本设计多轴钻床的底座要能承受压力，满足足够的抗弯强度，并有吸振的作用。机床底座的稳定性要使机床在工作时不会产生晃动，工作性能稳定，不影响机床的加工精度，并且具有减震作用。所以底座设计时要考虑到与地面的接触要稳定，一般为点接触。3.2

31、工作台工作台是安放工件的部件，是机床的主要部件。该部分与底座相联，并固定在底座上。工作台设计时应考虑到与钻模板的平行度，这样才能保证工件钻孔的垂直的，从而保证加工精度。3.3 立柱在本机床的设计里，立柱不仅起导轨作用，而且对主轴箱和电机起支撑作用。其在设计时其四根导轨的平行度是个重要的问题。由于工件沿导轨向上进给运动，因此导轨的平行度影响了工件孔的中心线相对于刀具轴线的同轴度，因此在导轨安装时要严格要求其平行度。由于主轴箱也在立柱上固定，所以也影响刀具与水平面的垂直度，因此我们在装配时一定要使每个零件达到精度。3.4 定位加紧机构孔的加工是一道很难的工序，如果不能很好的使加工的零件定位和加紧，

32、则可能使加工的零件的孔根本不能满足要求的技术要求，通常情况下有可能加工成斜孔，零件的内部不是圆柱形，而可能变成椭圆形，严重的影响了零件的质量，从而产生报废零件，大大提高了加工的成本。在装配的过程中，定位加紧装置的中心线和主轴上的主轴中心线保持同轴度，来共同完成零件的定位，这样就提高了定位的精度。3.5 主轴箱主轴箱是用于布置机床工作主轴及其传动零件和相应的附加机构的。它通过按一定速比布置传动齿轮，把动力从动力部件动力头动力箱和电动机等，传递给各个工作主轴，使之获得所要求的转速和转向等。3.6 刀具及调节柄刀头主要是用来加工零件所用的。本设计的多轴钻床属于专用机床，仅加工一个型号的工件，所以仅设

33、计一种尺寸的刀头就够了。调节柄是用来调节刀具安装尺寸的部件。第4章多轴钻床的参数设计多轴钻床的运动参数主要包括主运动参数与进给运动参数。主运动参数与进给运动参数系单独驱动。主运动为主轴转速；进给运动是用液压系统支承工作台来表示的。在确定多轴钻床的主运动参数和进给运动参数之前，先确定本设计所加工零件的有关参数。4.1 参数和尺寸参数钻床加工零件孔的大小d=29.5mm,对称孔之间的中心距a=222.25mm，六个孔。4.2 运动参数钻床的运动参数指钻头转速、工件安装的进给速度。多轴钻床属于回转式主运动机床，其主运动参数为主轴转速，该机床只加工一种零件，故只有一种固定转速。其中各参数含义：n主轴转

34、速（r/min ）v切削速度（m/min）d工件或刀具直径（mm）代入数据得：。4.3 动力参数多轴钻床的动力的动力参数包括机床驱动的各种电动及的功率或扭矩。因为机床各传动部件的结构参数都是根据动力参数设计机算的。如果动力参数过大，电动机经常处于低负荷情况，功率因素小，造成电力的浪费，同时使传动部件及相关零件的尺寸设计过大，浪费材料，且机床笨重。如果定的过小，机床达不到设计提出的使用性能的要求。下面确定钻床的动力参数：机床主电动机的功率为：式中各参数的含义：消耗于切削的功率又称有效功率（KW）空载功率（KW）随载荷增加的机械损耗功率（KW）（KW）的计算：计算公式如下：式中各参数含义：切削力V

35、切削速度代入数值得 则2.2KW（KW）的计算钻床主运动空转时由于传动件摩擦、搅油、空气阻力等原因。电动机要消耗部分功率，其值随传动件转速的增而增加，与传动件预紧程度及装配质量有关。则对于钻床主传动空载功率损失估算公式为：式中各参数含义：主运动系统中除主轴外所用传动轴径的平均直径除主轴外各传动轴的转速之和，即101r/min215.91r/min(主轴转速)主轴前后轴径的平均值主轴轴承系数查轴承参数表得（k一般取35 这里取4），则代入数值得：的计算机床钻削时，由于传动件压力加大，则摩擦损失将增加。于是得 ： 把数据带入公式得：所以： 2.20.1960.19132.5873kw根据以上计算，

36、选取主运动电动机。查取机械设计手册，选取型号为Y160L8。Y系列电动机为全封闭自扇冷式，用于空气中不含易燃，易炸或腐蚀性气体的场所，也适用于无特殊要求的机械上，如金属切削机床。这章对总体布局的设计做了简单的分析，下一章将对多轴钻床的主轴进行具体的设计。第5章主轴箱设计主轴箱是多轴钻床的重要组成部分，是用于布置机床工作主轴及其传动零件和附加机构的。它通过按一定转速比排布传动齿轮，把动力部件上的动力传递给各个工作主轴，使之获得所需要的转速和转向等。主轴箱的设计包括传动系统的设计和箱体的设计两部分。本设计的主轴箱采用黄干油进行润滑。5.1传动系统的设计5.1.1 主传动方案设计传动系统的设计是主轴

37、箱设计中最关键的一环。所谓传动系统的设计，就是通过一定的传动链，按要求把动力从动力部件的驱动轴传递到主轴上去。同时，满足主轴箱其他结构和传动的要求。传动系统设计的一般要求：（1）在保证主轴的强度，刚度，转速和转向要求的前提下，力求是传动轴和齿轮为最少。应尽量用一根传动轴带动多根主轴；当齿轮啮合中心距不符合标准时，可采用齿轮变位的方法和凑中心距离。（2）在保证有足够强度的前提下，主轴，传动轴和齿轮的规格要尽可能少，以减少各类零件的品种。（3）通常应避免主轴带动主轴，否则将增加主动的负荷。（4）最佳传动比为11.5，但允许采用到33.5。（5）粗加工主轴上的齿轮，应尽可能靠近前支承，以减少主轴的扭

38、转变形。（6）尽可能避免升速传动，必要的升速最好放在传动链的最末一、二级，以减少功率损失。在我们设计的传动系统中，包括齿轮的设计、轴的设计以及附件设计三部分，下面我们进行具体的设计计算。5.1.2 主轴箱齿轮齿数的设计 齿轮传动是机械传动中最重要的传动之一，其主要特点有效率高、结构紧凑、工作可靠、寿命长的优点，并且改传动比较平稳。齿轮传动可做成开式、半开式或闭式，在我们的设计中现场情况做成半开式。由于所设计的齿轮在具体情况下，必须具有足够的、相应的工作能力，以保证在整个工作寿命期间不致失效，因此我们在齿轮设计时通常按只保证齿根弯曲疲劳强度及齿面接触疲劳强度两个准则进行计算。 下面我们对齿轮进行

39、具体的计算和结构设计。 根据老师提供的零件图（如下图），所加工零件的两对称孔之间中心距为222另外考虑到该厂操作人员操作水平有限， 因此要求主轴箱内的齿轮足够结实，故初选主轴轴箱齿轮模数为3mm。图511齿轮齿数：两对称钻头中心距与齿数关系为： (1)(1) 式中各参数含义：d两对称孔中心距 分度圆直径把d222.25，m3代入（1）式得：d=222.253() 则：由于为齿轮齿数，则为整数，所以74.1可以圆整为整数74，因此74。由于齿轮齿数应该遵循互质原则，所以初定49，25，则齿数比u。已知主轴转速n215.91r/min,即小齿轮转速为215.91r/min,齿数比u1.96即i1.

40、96。2选择齿轮类型,精度等级及材料(1).轮应不受轴向载荷，故选用直齿圆柱齿轮传动(2).因为多轴钻床为一般工作机器，转速不高，故选用7级精度（GB10095-88）.(3).齿轮的材料选择。由机械设计课本（高等教育出版社编）表101选择小齿轮材料为20CrMnTi,硬度为300HBS，齿面硬度60HRC;大齿轮材料为40Cr,硬度为280HBS.5.1.3 齿轮结构设计齿轮的结构设计与齿轮的几何尺寸、贸配、材料、加工方法、使用要求及经济度等因素有关。因此进行齿轮结构设计时，必须考虑上述各方面的因素。在这里我们按齿轮的直径大小选定合适的形式。具体设计如下。齿轮结构设计有以下原则：当齿顶圆直径

41、小于160mm时，可以做成实心结构的齿轮。当齿顶圆直径在160500mm可以做成腹板式结构。1） 小齿轮结构设计由于本设计中小齿轮，则选用实心结构即盘式齿轮，其结构尺寸为：则该齿轮结构如图52所示图522） 大齿轮结构设计因为大齿轮分度圆直径为dmz=mm,由小齿轮设计原则可知147小于160，所以大齿轮选实心结构。结构与小齿轮一样，如5.12上图所示。3).大齿轮和小齿轮参数表如下所示：名称参数代号小齿轮参数大齿轮参数模数m33齿数z2547压力角分度圆直径d75147齿顶高系数11径向间隙c0.750.75齿顶高直径h5.945.94齿根圆直径77149齿全高71.25145.25至此，齿

42、轮的设计已经完成，齿轮的校核将在下一节进行。5.2 传动件的计算和校核5.2.1 齿轮的计算和校核1按齿面接触疲劳强度设计查机械设计（高等教育出版社）有如下设计计算公式： 1).确定公式内的各计算数值(1) 试选载荷系数： 1.3(2) 计算小齿轮传递的转矩：由机械设计便览表412各种性能减速器主要性能比较查的减速器效率为9596，由实用机械设计手册查的轴承效率为99，连轴器效率为99。因为主轴箱齿轮布置为六个小齿轮均匀分布在一个大齿轮的边沿，并被大齿轮带动转动，所以主轴箱输出功率为式中各参数含义： 输入减速器的功率减速器效率连轴器效率滚动轴承效率将7.5，95，99，99代入（2）式得：1.

43、152KW小齿轮转速的计算： 。式中各参数含义： 把，得：所以： （3）由机械设计表107选齿宽系数0.53。（4）由机械设计表106查得材料得影响系数=189.8 。(5)由机械设计表1021d按齿面硬度差的小齿轮得接触疲劳强度极限,.。(6) 由机械设计表10-13计算应力循环系数 （7）由机械设计表1019查的接触疲劳强度系数 (8)计算接触许用应力取失效概率为1，安全系数为s=1 ,由机械设计式1012得：2)计算（1） 试计算小齿轮分度圆直径代入中较小的值：mm（2） 计算圆周速度V： （3）计算齿宽b：（4）计算齿宽与齿高之比b/h：模数 齿高 （5）计算载荷系数根据v0.691m

44、/s，7级精度，由机械设计图108查的动载系数 1.05。直齿轮假设由机械设计表103查得 。由机械设计表102查得使用系数。由机械设计表104查得7级精度，小齿轮相对支承对称布置时将数据代入后得：由 查机械设计1013得 故载荷系数。 （6）载荷系数校正所算得的分度圆直径由机械设计公式1010a得由实际要求该设计选,其强度完全合格。（7）计算模数m 。2按齿根弯曲强度设计由机械设计式105得弯曲强度的设计公式为：1) 确定公式内的各个参数值 （1） 机械设计图1020d查得小齿轮得弯曲疲劳强度极限大齿轮的弯曲疲劳强度（2）由机械设计1018查得弯曲疲劳寿命 （3）计算弯曲疲劳许用应力 取弯曲

45、疲劳安全系数，由机械设计式1012得 （4） 载荷系数。（5）查取齿形系数由机械设计表105查得 ： 。（6）校正系数由机械设计表105查得 计算大小齿轮的并比较大小：显然大齿轮数值大。3 设计计算 对比计算结果，由齿面接触疲劳强度计算的模数m大于由齿根弯曲疲劳强度计算的模数，由于齿轮模数m的大小主要取决于弯曲疲劳强度所决定的承载能力，而齿面接触强度的承载能力，仅与齿轮直径有关，根据设计要求75mm，m=3完全可靠。3.几何尺寸计算1）计算分度圆直径 2）计算中心距 3）计算齿轮宽度 由于齿宽计算原则：大齿轮宽度在计算之内，大齿轮宽比小齿轮宽510mm，故将齿宽就近圆整为，符合图纸要求。4.验算 故设计合理。
