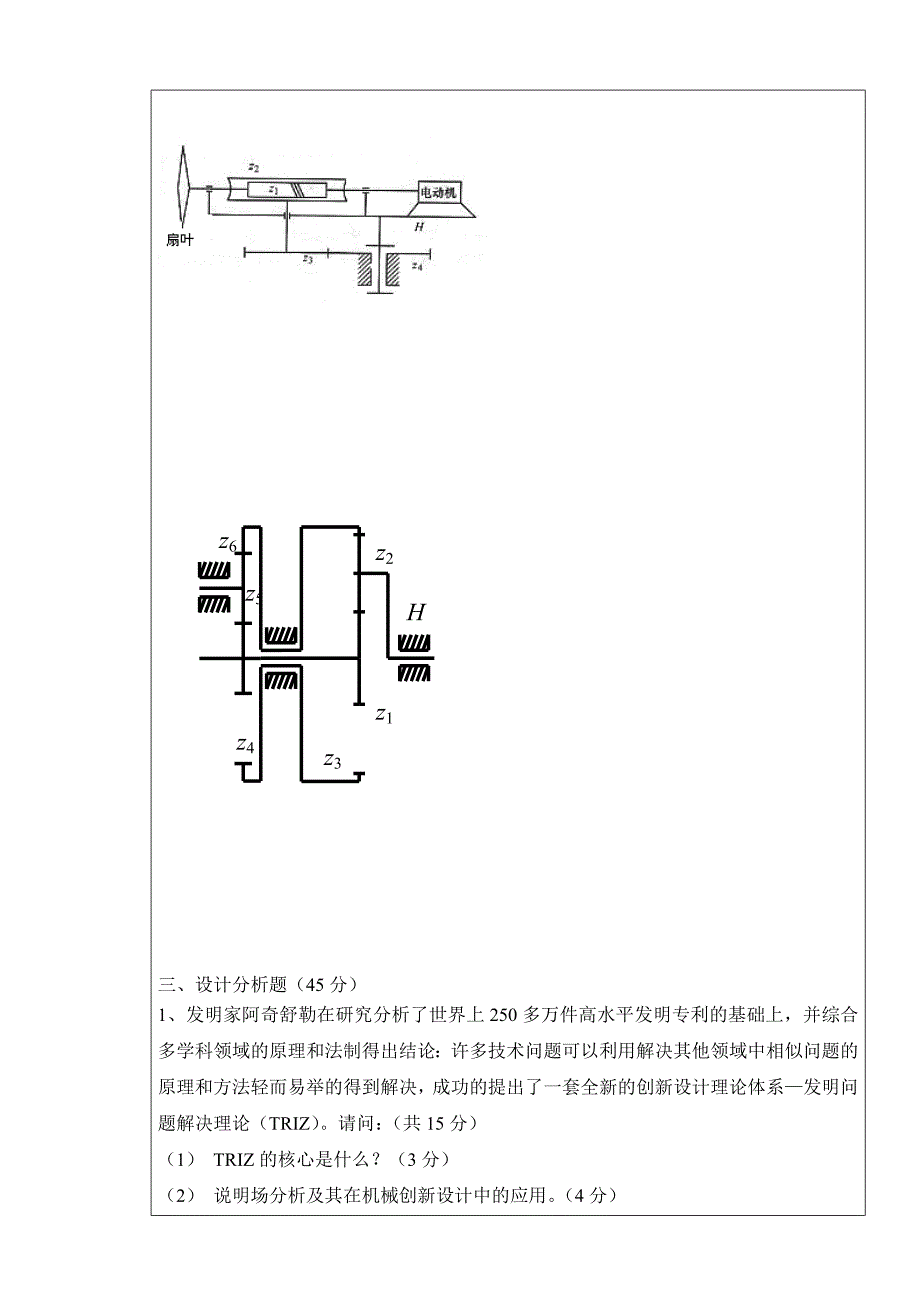

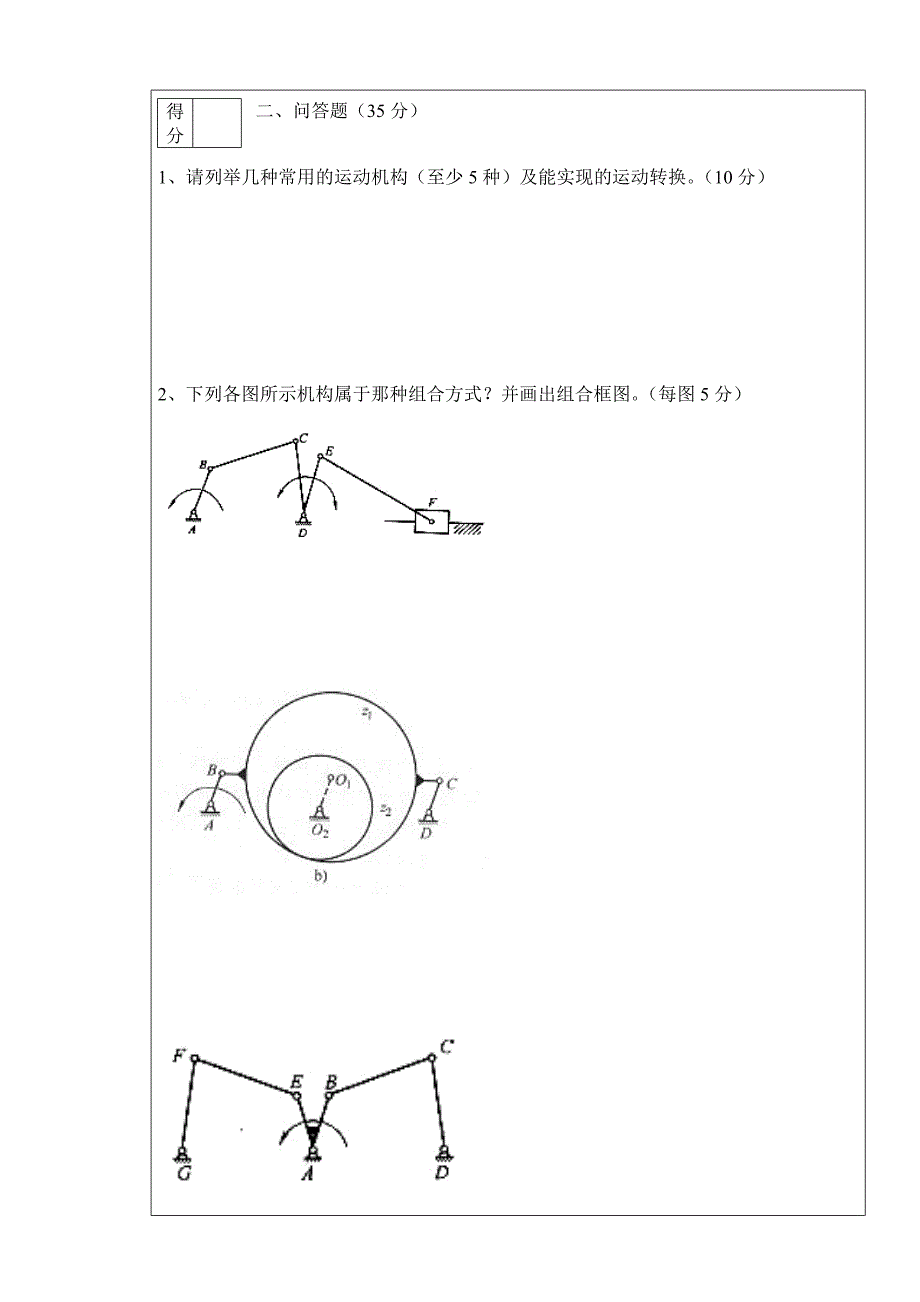

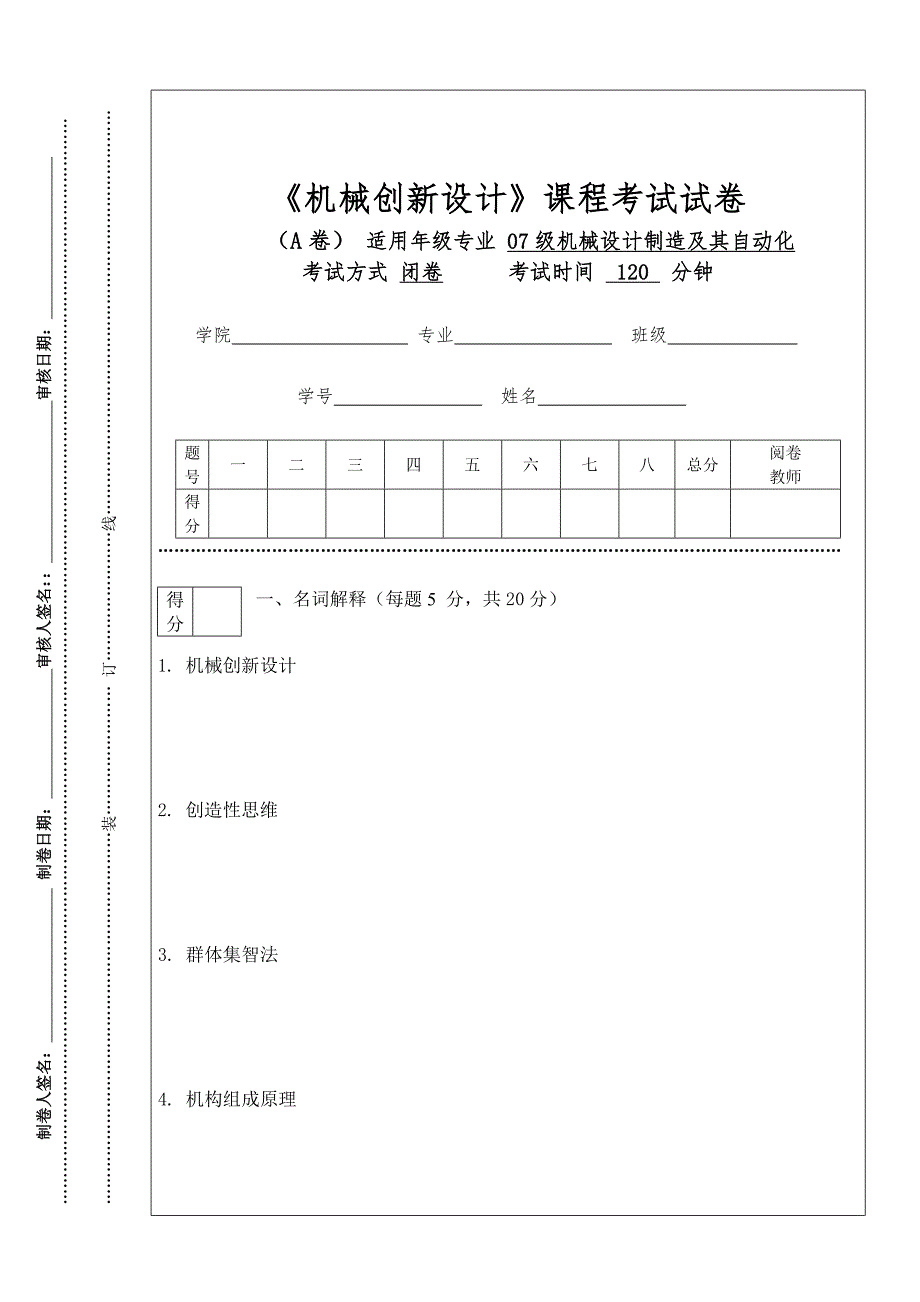

1、 制卷人签名: 制卷日期: 审核人签名: 审核日期: 装 订线 机械创新设计课程考试试卷(A卷) 适用年级专业 07级机械设计制造及其自动化考试方式 闭卷 考试时间 120 分钟学院 专业 班级 学号 姓名 题号一二三四五六七八总分阅卷教师得分得分一、名词解释(每题5 分,共20分)1. 机械创新设计2. 创造性思维3. 群体集智法4. 机构组成原理得分二、问答题(35分)1、请列举几种常用的运动机构(至少5种)及能实现的运动转换。(10分)2、下列各图所示机构属于那种组合方式?并画出组合框图。(每图5分) z3z1z2Hz4z6z5三、设计分析题(45分)1、发明家阿奇舒勒在研究分析了世界上
2、250多万件高水平发明专利的基础上,并综合多学科领域的原理和法制得出结论:许多技术问题可以利用解决其他领域中相似问题的原理和方法轻而易举的得到解决,成功的提出了一套全新的创新设计理论体系发明问题解决理论(TRIZ)。请问:(共15分)(1) TRIZ的核心是什么?(3分)(2) 说明场分析及其在机械创新设计中的应用。(4分)(3) 什么是冲突矩阵?(2分)(4) TRIZ发明原理一共有多少条?下面列举了一部分TRIZ发明原理,请任意选取2条举例说明其在工程中的应用。(6分)(部分TRIZ发明原理:分割;改变局部;组合;逆向作用;多维化;机械振动;变害为利;用气体或液体;改变参数;复合材料)2、试利用机构的叠加组合原理设计天线旋转机构,要求天线可以做全方位的空间转动(即既可绕水平轴旋转,又可绕垂直轴旋转,天线可用一直线代替),画出运动简图并阐述工作原理。(20分)3、根据本课程知识,分析自己机械原理课程设计所采用的机构创新方法,并作自我评价。(10分)
