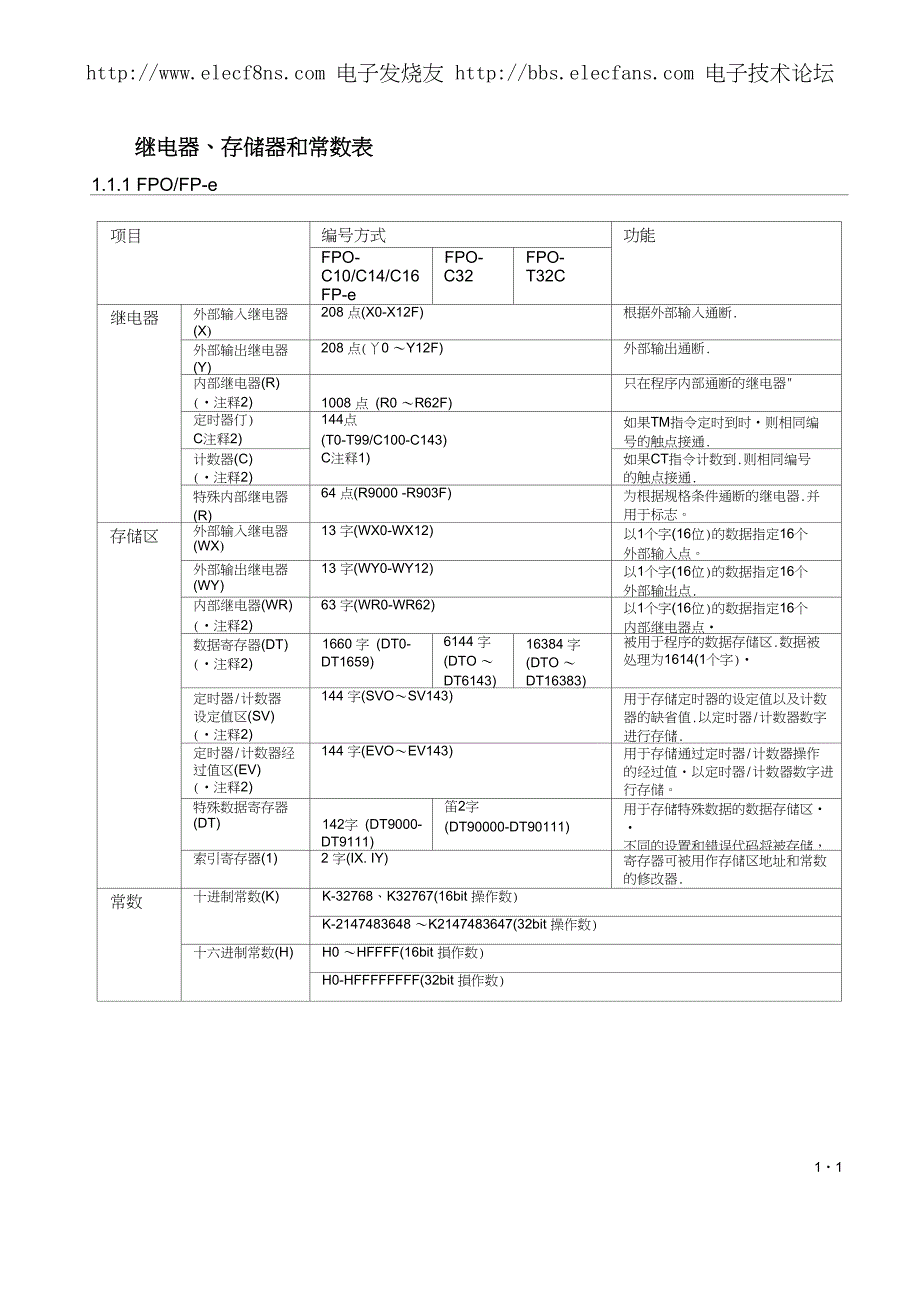

1、 电子发烧友 电子技术论坛继电器、存储器和常数表1.1.1 FPO/FP-e项目编号方式功能FPO-C10/C14/C16FP-eFPO- C32FPO- T32C继电器外部输入继电器 (X)208 点(X0-X12F)根据外部输入通断.外部输岀继电器 (Y)208 点(丫0 Y12F)外部输岀通断.内部继电器(R)(注释2)1008 点 (R0 R62F)只在程序内部通断的继电器定时器仃)C注释2)144点(T0-T99/C100-C143)C注释1)如果TM指令定时到时则相同编 号的触点接通.计数器(C) (注释2)如果CT指令计数到.则相同编号 的触点接通.特殊内部继电器 (R)64 点
2、R9000 -R903F)为根据规格条件通断的继电器.并 用于标志。存储区外部输入继电器 (WX)13 字(WX0-WX12)以1个字(16位)的数据指定16个 外部输入点。外部输岀继电器 (WY)13 字(WY0-WY12)以1个字(16位)的数据指定16个 外部输岀点.内部继电器(WR)(注释2)63 字(WR0-WR62)以1个字(16位)的数据指定16个 内部继电器点数据寄存器(DT) (注释2)1660 字 (DT0-DT1659)6144 字(DTO DT6143)16384 字 (DTO DT16383)被用于程序的数据存储区.数据被处理为1614(1个字)定时器/计数器 设定
3、值区(SV) (注释2)144 字(SVOSV143)用于存储定时器的设定值以及计数 器的缺省值.以定时器/计数器数字 进行存储.定时器/计数器经 过值区(EV)(注释2)144 字(EVOEV143)用于存储通过定时器/计数器操作 的经过值以定时器/计数器数字进 行存储。特殊数据寄存器 (DT)142字 (DT9000- DT9111)笛2字(DT90000-DT90111)用于存储特殊数据的数据存储区 不同的设置和错误代码将被存储,索引寄存器(1)2 字(IX. IY)寄存器可被用作存储区地址和常数 的修改器.常数十进制常数(K)K-32768、K32767(16bit 操作数)K-214

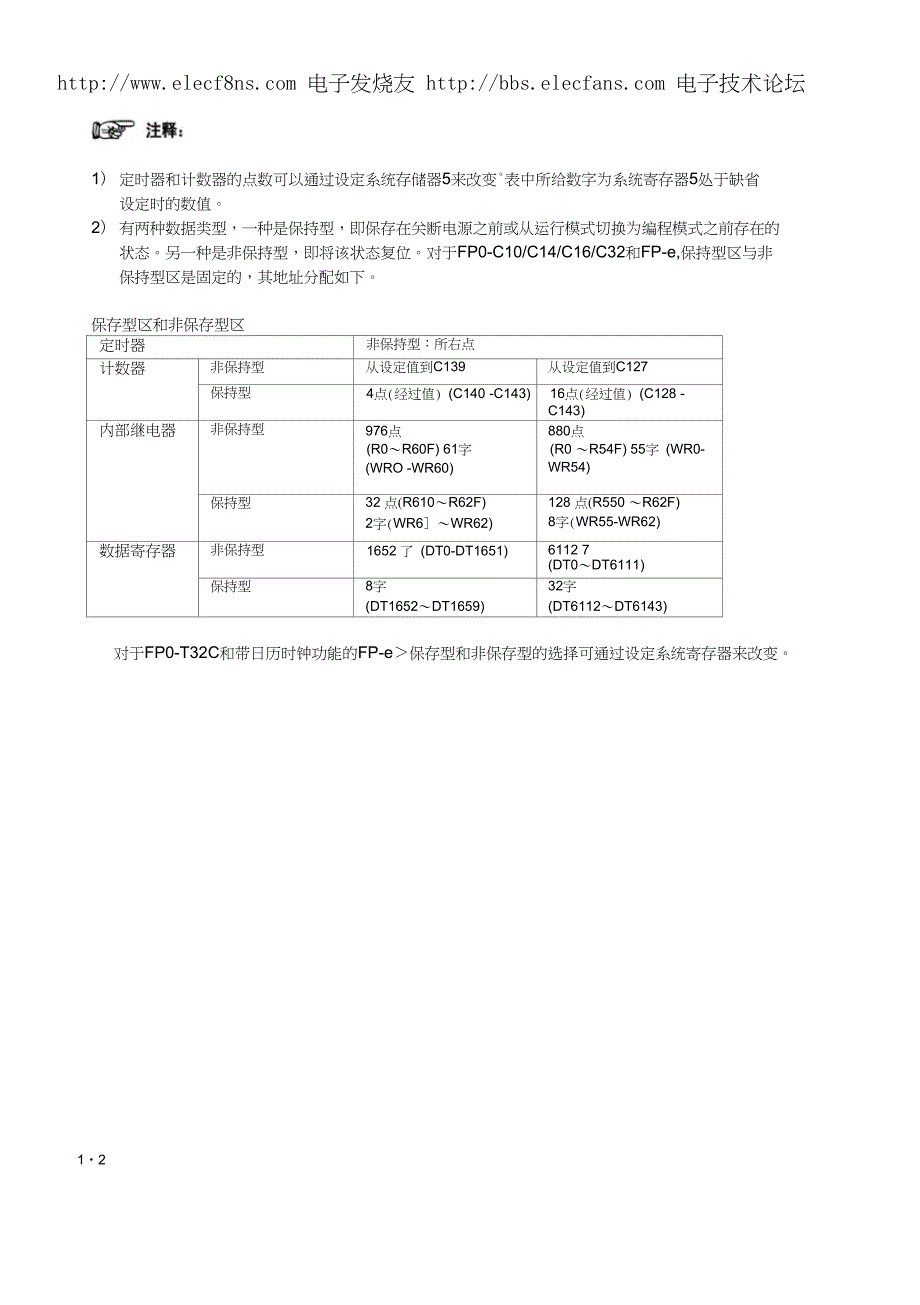

4、7483648 K2147483647(32bit 操作数)十六进制常数(H)H0 HFFFF(16bit 損作数)H0-HFFFFFFFF(32bit 損作数)1)定时器和计数器的点数可以通过设定系统存储器5来改变表中所给数字为系统寄存器5处于缺省 设定时的数值。2)有两种数据类型,一种是保持型,即保存在关断电源之前或从运行模式切换为编程模式之前存在的 状态。另一种是非保持型,即将该状态复位。对于FP0-C10/C14/C16/C32和FP-e,保持型区与非 保持型区是固定的,其地址分配如下。保存型区和非保存型区定时器非保持型:所右点计数器非保持型从设定值到C139从设定值到C127保持型4
5、点(经过值) (C140 -C143)16点(经过值) (C128 -C143)内部继电器非保持型976点(R0R60F) 61字(WRO -WR60)880点(R0 R54F) 55字 (WR0-WR54)保持型32 点(R610R62F)2字(WR6WR62)128 点(R550 R62F)8字(WR55-WR62)数据寄存器非保持型1652 了 (DT0-DT1651)6112 7(DT0DT6111)保持型8字(DT1652DT1659)32字(DT6112DT6143)对于FP0-T32C和带日历时钟功能的FP-e保存型和非保存型的选择可通过设定系统寄存器来改变。1.1.2 FPE项

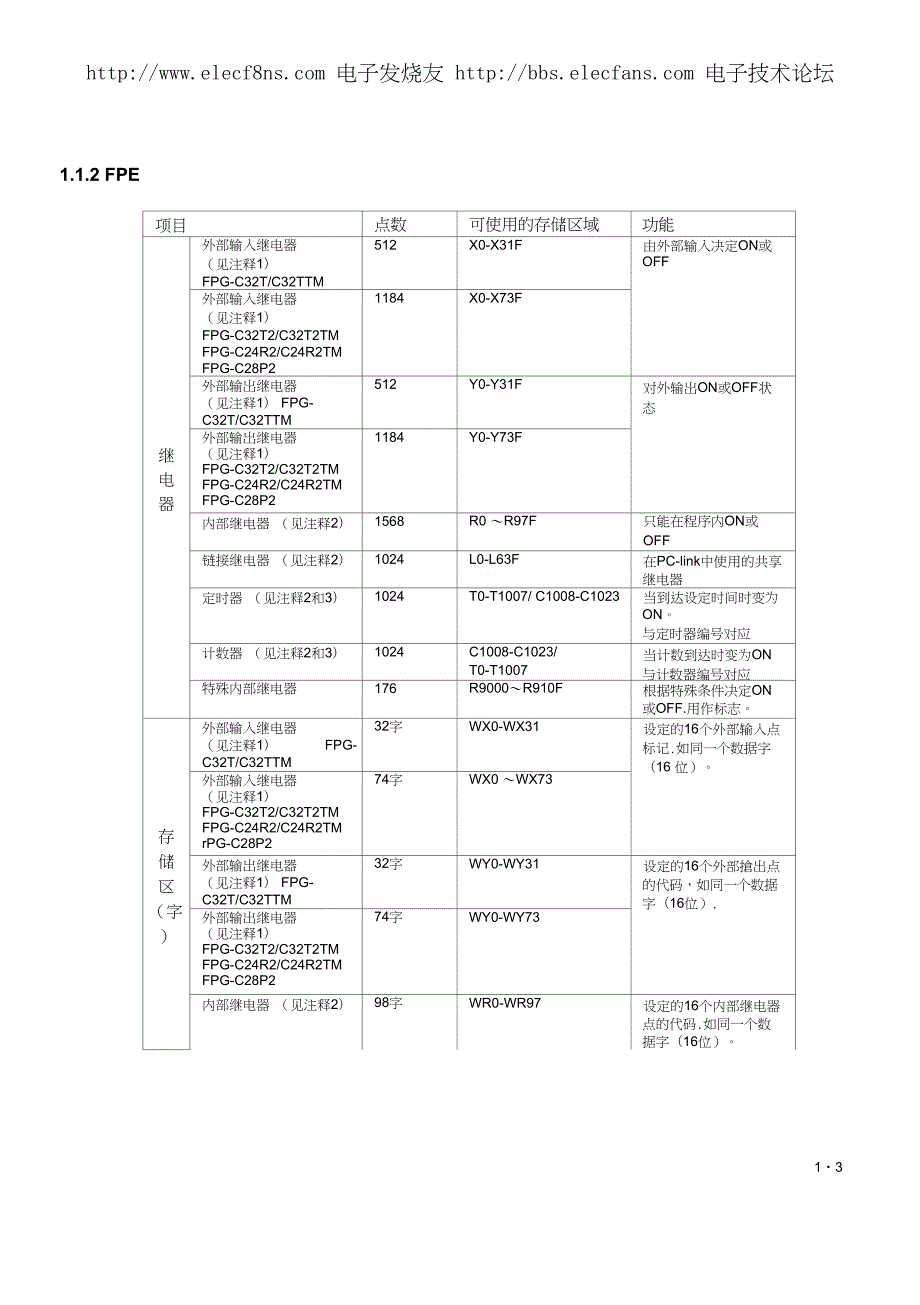

6、目点数可使用的存储区域功能继 电 器外部输入继电器(见注释1)FPG-C32T/C32TTM512X0-X31F由外部输入决定ON或 OFF外部输入继电器(见注释1)FPG-C32T2/C32T2TM FPG-C24R2/C24R2TM FPG-C28P21184X0-X73F外部输岀继电器 (见注释1) FPG-C32T/C32TTM512Y0-Y31F对外输岀ON或OFF状 态外部输岀继电器(见注释1)FPG-C32T2/C32T2TM FPG-C24R2/C24R2TM FPG-C28P21184Y0-Y73F内部继电器 (见注释2)1568R0 R97F只能在程序内ON或OFF链接继电
7、器 (见注释2)1024L0-L63F在PC-link中使用的共享 继电器定时器 (见注释2和3)1024T0-T1007/ C1008-C1023当到达设定时间时变为 ON。与定时器编号对应计数器 (见注释2和3)1024C1008-C1023/T0-T1007当计数到达时变为ON 与计数器编号对应特殊内部继电器176R9000R910F根据特殊条件决定ON 或OFF.用作标志。存 储 区 (字)外部输入继电器 (见注释1) FPG-C32T/C32TTM32字WX0-WX31设定的16个外部输入点 标记.如同一个数据字(16 位)。外部输入继电器(见注释1)FPG-C32T2/C32T2T
8、M FPG-C24R2/C24R2TM rPG-C28P274字WX0 WX73外部输岀继电器 (见注释1) FPG-C32T/C32TTM32字WY0-WY31设定的16个外部搶出点 的代码,如同一个数据 字(16位).外部输出继电器(见注释1)FPG-C32T2/C32T2TM FPG-C24R2/C24R2TM FPG-C28P274字WY0-WY73内部继电器 (见注释2)98字WR0-WR97设定的16个内部继电器 点的代码.如同一个数 据字(16位)。链接继电器64字WLO-WL63设定的16个链接继电器 点的代码.如同一个数 据字(16位)。13 电子发烧友 电子技术论坛1.1.
9、3 FP1(字)数据寄存器 (见注释2)32765 字DT0 DT32764程序中使用的数据寄存IT数据按16bit( 一个字) 操作C链接数据寄存器 (见注释2)128字LD0-LD127在PC-link中使用的共享 数据寄存器。数据按 16bit(-个字)操作.定时器/计数器设定值区 域。(见注释2)1024 字SV0-SV1023存储定时器目标值和计 数器初值的数据寄存器。 按定时器/计数器编号存 储。定时器/计数器经过值区(见注释2)1024 字EV0 EV1023存储定时器/计数器操作 中的经过值的数据寄存 器按定时器/计数器编 号存储。特殊数据寄存器260字DT90000-DT90
10、259存储特殊数据的数据寄 存器存放各种设員和错 误代码。索引哥存器14字I0-ID可用作存储区域或常数 修正的地址.项目可使用范围常 数十进制常数 (整数)K-32768 K32767(对于 16bit 操作)K-2147483648K2147483647(对于 32bit 操作)十六进制常数H0HFFFF(对于16bit操作)H0HFFFFFFFF(对于 32bit 操作)十进制常数 (单精度实数)f-1.175494 X10 f-3.402823 X 1038f1.175494 X10 f3.402823 X1038注释:1)表中所列的点数的数值是可以用于运算的保留区域.实际可使用的点数
11、由硬件配置决定.2)如果不使用电池,只能备份固定区域的数据(计数器16点:C1008C1023,内部继电器 128点:R900R97F,数据寄存器:DT32710 032764).当使用电池选件时,数据可 以备份,保持型区与非保持型区可以通过系统寄存器进行设置.3)定时器与计数器的点数分配可以通过系统寄存器5进行设蓋.表中所列的数字是系统 寄存器5的缺省设置值.项目编号方式功能C14/C16| C24/C40C56/C72继电器外部输入继电器 (X)208 点(X0X12F)根据外部输入通断.外部输岀继电器 (Y)208 点(Y0丫12F)外部输岀通断。内部继电器(R)(注释1)256点 (R
12、O -R15F)1008 点 (R0 R62F)只在程序内部通断的继电器定时器仃) (注释1)428点 (TO T99/ C100-C127)C注释2)144点(TO-T99/C100 -C143)C注释2)如果TM指令定时到时,则具有相同 编号的触点被接通.计数器(C)(注释4)如果CT指令计数到.则具有相同编 号的触点被接通。特殊内部继电器 (R)64 点(R9000 -R903F)根据特殊条件决定ON或OFF.用 作标志存储区外部输入继电器 (WX)13 字(WX0-WX12)外部输入继电器(WX)的字格式.是 扌巴16位继电器组作为1个字(4个宇 =16 位)外部输岀继电器 (WY)1
13、3 字(WY0-WY12)外部输岀继电器(WY)的字格式.是 扌巴16位继电器组作为1个字(1个字 =16 位)内部继电器(WR)16字 (WR0 WR15)63 字(WR0WR62)内部继电器(WR)的字格式是把16位 继电器组作为1个字(1个字二16位)数据寄存器(DT) C注释4)256字 (DT0DT255)1660 字(DTO DT1659)6144 字 (DTO DT6143)数据寄存器是存放处理数据的存储 区.每个数据寄存器由1个字组成(1 个字=16位)定时器/计数器 设定值区(SV) C注释1)128字 (SVO SV127)144 字(SVO SV143)用于存储定时器的设
14、定值以及计数 器的缺省值“以定时器/计数器编号 进行存储.定时器/计数器 经过值区(EV) (注释1)128字 (EVO- EVI 27)144 字(EV0-EV143)用于存储通过定时器/计数器操作的 经过值以定时器/计数器编号进行 存储:特殊数据寄存器 (DT)70 字(DT9000-DT9069)用于存储特殊数据的数据存储区C存 储不同的设置和错误代码。累引奇存為(I)2 字(IX. 1丫)奇存語可被用作存储区地址和常数 的变址修正。常数十进制常数(K)K-32768-K32767(16bit 操作数)K-2147483648K2147483647(32bit 操作数)十六进制常数(H)
15、H0 HFFFF(16bit 操作数)H0HFFFFFFFF(32bit 操作数)1# 电子发烧友 电子技术论坛1.1.4 FP-M注释:1)有两种数据类型,一种是保持型,即保存在关断电源之前或从运行模式切换为编程模式之前存在的 状态一另一种是非保持型,即将该状态复位.可通过设定系统寄存器改变保持型区和非保持型区的 选择。关于系统寄存器的详细内容,请参阅相关章节。2)定时器和计数器的点数可以通过设定系统寄存器5改变。表中所给数字为系统寄存器5处于缺省设 定时的数值。关于系统寄存器的详细内容,请参阅相关章节。项目编号方式功能C16TC20R/C20T/ C32TC20RC/C20TC/C32TC
16、继电器外部输入继电器 (X)208 点(X0-X12F)根据外部输入通断.外部输岀继电器 (Y)208 点(Y0 丫 12F)外部输出通断.内部继电器(R)C注释1)256点 (R0-R15F)4008 点 (R0 R62F)只在程序内部通断的继电器“定时器仃)128点 (TO T99/ C100-C127)C注释2)144点(T0-T99/C100-C143)C注释2)如果TM指令定时到时.则具有相同 编号的触点被接通.计数器(C)如果CT指令计数到.则具有相同编 号的触点被接通。特殊内部继电器 (R)64 点(R9000-R903F)根据特殊条件决定开ON或OFF。用 作标志.存储区外部输
17、入继电器 (WX)13 字(WX0-WX12)外部输入继电器(WX)的字格式是把 16位继电器组作为1个字(1个字二16 位)外部输出继电器 (WY)13 字(WY0-WY12)外部输岀继电器(WY)的字格式是把 16位继电器组作为1个字(1个字二16 位)内部继电器(WR)16字 (WR0 WR15)63 字(WR0-WR62)内部继电器(WR)的字格式是把16位 继电器组作为1个字(4个字=16位)数据寄存器(DT) (注释1)256字 (DT0DT255)1660 字 (DTO DT1659)6144 字 (DTO DT6143)数据寄存器是存放处理数据的存储 区.毎个数据寄存器由1个字
18、组成(1 个字二16位)定时器/计数器 设定值区(SV) C注释4)128字 (SVO SV127)144 字(SVOSV143)用于存储定时器的设定值以及计数 器的缺省值。以定时器/计数器编号进 行存储。定时器/计数器 经过值区(EV) C注释4)128字 (EVO EV127)144 字(EVO -EV143)用于存储通过定时器/计数器損作的 经过值。以定时器/计数器编号进行存 储特殊数据奇存為 (DT)70字 (DT9000- DT9069)112字(DT9000 DT9069) (DT9080-DT9121)用于存储特殊数扌居的数摒存储区存 储不同的设置和错误代码。索引寄存器(I)2
19、字(IX. IY)寄存器可被用作存储区地址和常数 的变址修正。常数十进制常数(K)K-32768-K32767(16bit 操作数)K-2147483648K2147483647(32bit 操作数)十六进制常数(H)H0HFFFF(16bit 操作数)H0HFFFFFFFF(32bit 操作数)1# 电子发烧友 电子技术论坛1.1.5 FP2注释:1)有两种数据类型.一种是保持型,即保存在关断电源之前或从运行模式切换为编程模式之前存在的 状态。另一种是非保持型,即将该状态复位。可通过设定系统寄存器改变保持型和非保持型的选择。 关干系统寄存器的详细内容,请参阅相关章节。2)定时器和计数器的点数
20、可以通过设定系统存储器5来改变。表中所给数字为系统寄存器5处于缺省 设定时的数值.关于系统寄存器的详细内容,iU参阅相关。项目编号功能继电器处部输入继电器(X)2048 点 (X0 X127F)根据外部输入通断。外部输岀继电器(丫)2048 点 (丫0 丫 127F)外部输岀通断。内部继电器(R) (注释1)4048 点 (R0-R252F)只在程序内部通断的继电器,链接继电器(L)C注释1)2048 点 (L0 UI27F)为共享继电器,用于MEWNET链接系统。定时器仃) (注释仁2)1024 点(T0 T999/C1000 C1023)如果TM指令定时到时则具有相同编号的触 点被接通。计
21、数器(C) (注释K 2)如果CT指令计数到.则具有相同编号的触点 被接通。脉冲继电器(P)1024 点 (P0 P63F)该继电器只用于脉冲输岀指令(OT f、OT丨) 接通一个打描周期.特殊内部继电器(R)176点 (R9000-R910F)根据待殊条件决定ON或OFF。用作标志.存储区外部输入继电器(WX)128字 (WX0 WX127)以1个字(16位)的数据指定16个外部输入点.外部输出继电器(WY)128字 (WY0-WY127)以1个字(16位)的数据指定16个外部输出点.内部继电器(WR)253字(WR0 WR252)以1个字(16位)的数据指定16个内部继电器 点。链接继电器
22、WL)128字 (WL0-WL127)以1个字(16位)的数据指定16个链接继电器 点O数据寄存器(DT) C注释1)6000 字 (DT0-DT5999)被用于程序的数据存储区。数据被处理为16 位(1个字).链接数据寄存器(LD) C注释4)256字 (LD0-LD255)这是在M EWNET链接系统内部使用的一个共 享的数据存储区。数据被处理为16(1个字)。定时器/计数器设定值区(SV)(注释1)1024 字 (SV0-SV1023)用于存储定时器的目标值以及计数器的初始 值,以定时器/计数器数字进行存储。定时器/计数器经过值区(EV)C注释1)1024 字 (EV0-EV1023)
23、用于存储通过定时器/计数器操作的经过值 以定时器/计数器数字进行存储文件寄存器(FL) (注释仁3)FP2(16K): 014333 字 (FLO FL14332)FP2(32K)(扩展时):030717字(FL0-FL30716)用于程序的数据存储区。数据处理为16位 (1个字)。特殊数据哥存器(DT)256字(DT90000-DT90255)用于存储特殊数据的数据存储区存储不同的 设直和错误代码。索引寄存器(I)14 字(I0ID)寄存器可被用作存储区地址和常数的变址。常数十逬制常数(整形)(K)K 32768K32767(16-bit|作数)K2147483648K2147483647(
24、32-bit 操作数)十六进制常数(H)H0 HFFFF(16-bit 操作数)H0、HFFFFFFFF(32bit 損作数)十进制常数 (单精度实数)M. 175494 X10 36 仁3.402823 X1038f1.175494 X10 f3.402823 X10381# 电子发烧友 电子技术论坛1.1.6 FP2SH1)有两种数据类型,一种是保持型,即保存在关断电源之前或从运行模式切换为编程模式之前存在的 状态。另一种是非保持型,即将该状态复位。可通过设定系统寄存器改变保持型和非保持型的选择。 关干系统寄存器的详细内容,请参阅相关章节。2)定时器和计数器的点数可以通过设定系统寄存器5来
25、改变 表中所给数字为系统寄存器5处于缺省 设定时的数值关于系统寄存器的详细内容,请参阅相关章节。3)文件寄存器的容最根据系统寄存器0、1和2的设定状态而定。关于系统寄存器的详细内容,谓参 阅相关章节。项目编号功能继电器外部输入继电器(X)8192 点 (X0-X511F)根据外部输入通断。外部输岀继电器(丫)8192 点 (Y0-Y511F)外部输岀通断。内部继电器(R) (注释1)14192点 (R0-R886F)只在程序内部通断的继电器链接继电器(L)C注释1)10240点 (L0 L639F)为共享继电器,用于MEWNET链接系统。定时器仃) (注释仁2)3072 点(TO T2999/
26、 C3000 C3071)如果TM指令定时到时则具有相同编号的触 点被接通。计数器(C) C注释仁2)如果CT指令计数到.则具有相同编号的触点 被接通。脉冲继电器(P)2048 点 (P0-P127F)该继电器只用于脉冲输岀指令(OT f、OT丨) 接通一个扫描周期.错误报警继电器(E)2048 点 (E0-E2047)如果程序运行时为ON.则该继电器会存储缓 冲区的历史记录。可以为该继电器编程以使它 在运行异常时为ON。特殊内部继电器(R)176点(R9000-R910F)根据特殊条件决定ON或OFF。用作标志.存储区外部输入继电器(WX)512字 (WX0-WX511)以1个字(16位)的
27、数据指定16个外部输入点.外部输出继电器(WY)512字 (WY0-WY511)以1个字(16位)的数据指定16个外部输岀点.内部继电器(WR)887字(WR0 WR886)以1个字(16位)的数据指定16个内部继电器 点。链接继电器(WL)640字 (WL0 WL639)以1个字(16位)的数据指定16个链接继电器 点数据寄存器(DT)C注释1)10240字 (DT0-DT10239)被用于程序的数据存储区。数据被处理为164(1个字)链接数据寄存器(LD) (注释1)8448 字(LDO LD8447)这是在MEWNET链接系统内部使用的一个共 享的数据存储区数据被处理为16位(1个字),
28、定时器/计数器设定值区(SV) (注释1)3072 字 (SV0-SV3071)用于存储定时器的目标值以及计数器的初始 值:以定时器/计数器编号进行存储。定时器/计数器经过值区(EV) C注释1)3072 字 (EV0-EV3071)用于存储通过定时器/计数器操作的经过值以 定时器/计数器编号逬行存储文件寄存器(FL) (注释4)98295字 (32765 字 X 3bank)被用于程序的数据存储区。数据被处理为16 位(1个字).特殊数据寄存器(DT)512字(DT90000-DT90511)用于存储特殊数据的数据存储区。存储不同的 设置和错误代码。索引寄存器(I)14 字 X16banks
29、io-ID)寄存器可被用作存储区地址和常数的修改器-常数十进制常数(整形)(K)K-32768- K32767(16.bit|作数)K-2147483648 K2147483647(32-bit 扌桑作数)十六进制常数(H)H0 H FFFF(16-bit 操作数)H0-HFFFFFFFF(32-bit 操作数)+进制常数(单精度实数)(f)M. 175494 X10-(.3.402823 X1038f1.175494 X10 f3.402823 X11# 电子发烧友 电子技术论坛1.1.7 FP10SH1)有两种数据类型.一种是保持型即保存在关断电源之前或从运行模式切换为编程模式之前存在的
30、 状态。另一种是非保持型,即将该状态复位。可通过设定系统寄存器改变保持型和非保持型的选择。 关干系统寄存器的详细内容,请参阅相关章节。2)定时器和计数器的点数可以通过设定系统存储器5来改变 表中所给数字为系统寄存器5处于缺省 设定时的数值关于系统寄存器的详细内容,请参阅相关章节。项目编号功能继电器外部输入继电器(X)8192 点 (X0-X511F)根据外部输入通断。外部输岀继电器(丫)8192 点 (Y0-Y511F)外部输岀通断。内部继电器(R) (注释1)14192点 (R0-R886F)只在程序内部通断的继电器,链接继电器(L) C注释1)10240 点 (L0 L639F)为共辜继电
31、器,用于MEWNET链接系统。定时器仃) (注释仁2)3072 点(TO T2999/ C3000 C3071)如果TM指令定时到时则具有相同编号的触 点被接通。计数器(C) C注释1. 2)如果CT指令计数到.则具有相同编号的触点 被接通。脉冲继电器(P)2048 点 (P0-P127F)该继电器只用于脉冲输岀指令(OT f、OT丨) 接通一个扫描周期.错误报警继电器(E)2048 点 (E0 E2047)如果程序运行时为ON.则该继电器会存储缓 冲区的历史记录。可以为该继电器编程以使它 在运行异常时变为ON特殊内部继电器(R)176点(R9000-R910F)根据特殊条件决定ON或OFF。
32、用作标志.存储区外部输入继电器(WX)512字 (WX0-WX511)以1个字(16位)的数据指定16个外部输入点.外部输出继电器(WY)512字 (WY0-WY511)以1个字(16位)的数据指定16个外部输出点.内部继电器(WR)887字(WR0 WR886)以1个字(16位)的数据指定16个内部继电器 点送接继电器(WL)640字 (WL0 WL639)以1个字(16位)的数据指定16个链接继电器 点。数据寄存器(DT) (注释1)10240字 (DT0-DT10239)被用干程序的数据存储区数据彼处理为16 位(1个字)链接数据寄存器(LD) (注释1)8448 字 (LDO LD84
33、47)这是在MEWNET链接系统内部使用的一个共 享的数据存储区数据被处理为16位fl个字),定时器/计数器设定值区(SV) (注释1)3072 字 (SV0-SV3071)用于存储定时器的目标值以及计数器的初始 值。以定时器/计数器编号讲行存储。定时器/计数器经过值区(EV)(注释1)3072 字 (EV0-EV3071)用于存储通过定时器/计数器操作的经过值以 定时器/计数器编号进行存储。文件寄存器(FL) (注释仁3)32765字 (FLOFL32764)被用于程序的数据存储区。数据被处理为16 位(1个字).特殊数据寄存器(DT)512字(DT90000-DT90511)用于存储特殊数
34、据的数据存储区 存储不同的 设遷和错误代码。索引寄存器(I)14 字 X16 层(I0ID)寄存器可被用作存储区地址和常数的变址常数十进制常数(整形)(K)K-32768-K32767(16-bit 操作数)K-2147483648K2147483647(32-bit 操作数)十六进制常数(H)H0HFFFF(16bit撮作数)H0-HFFFFFFFF(32-bit 操作数)十进制常数(单精度实数)(f)fJ.仃5494 X 10-f-3.402823 X1038H.175494X 1038-(3.402823 X10381# 电子发烧友 电子技术论坛1.1.8 FP31)有两种数据类型,一种
35、是保持型即保存在关断电源之前或从运行模式切换为编程模式之前存在的 状态。另一种是非保持型,即将该状态复位。可通过设定系统寄存器改变保持型和非保持型的选择。 关干系统寄存器的详细内容,请参阅相关章节。2)定时器和计数器的点数可以通过设定系统存储器5来改变。表中所给数字为系统寄存器5处于缺省 设定时的数值。关于系统寄存器的详细内容,ill参阅相关章节。项目编号功能继电器外部输入继电器(X)2048 点 (X0 X127F)根据外部输入通断。外部输岀继电器(丫)2048 点 (Y0-Y127F)外部输岀通断。内部继电器(R) (注释1)1568 点 (R0-R97F)只在程序内部通断的继电器链接继电
36、器(L)C注释1)2048 点 (L0 LI27F)为共辜继电器,用于MEWNET链接系统。定时器仃) (注释仁2)256点(TO-T199/C200 C255)如果TM指令定时到时则具有相同编号的触 点被接通。计数器(C) (注释1. 2)如果CT指令计数到.则具有相同编号的触点 被接通。特殊内部继电器(R)仃6点 (R9000-R910F)根据特殊条件决定ON或OFF。用作标志.存储区外部输入继电器(WX)128字(WX0 WX127)以1个字(16位)的数据指定16个外部输入点。外部输出继电器(WY)128字 (WY0-WY127)以1个字(16位)的数据指定16个外部输岀点.内部继电器
37、WR)98字 (WR0-WR97)以1个字(16位)的数据指定16个内部继电器 点链接继电器(WL)128字 (WL0-WL127)以1个字(16位)的数据指定16个链接继电器 点。数据寄存器(DT) (注释1)2048 字 (DT0-DT2047)被用于程序的数据存储区.数据被处理为16 位(1个字)。链接数据寄存器(LD) (注释1)256字(LDO -LD255)这是在M EWNET链接系统内部使用的一个共 享的数据存储区数据被处理为16位(1个字).定时器/计数器设定值区(SV)(注释1)256字 (SVO SV255)用于存储定时器的目标值以及计数器的初始 值以定时器/计数器编号进
38、行存储。定时器/计数器经过值区(EV)(注释1)256字 (EV0-EV255)用于存储通过定时器/计数器損作的经过值:以 定时器/计数器数字编号存储。文件寄存器(FL) (注释1、3)FP3(16K): 8189-22525 字 (FL0-FL22524)FP3(10K): 08189字 (FL0-FL8188)被用于程序的数据存储区。数据被处理为16 4(1个字).特殊数据寄存器(DT)256字(DT9000 DT9255)用于存储特殊数据的数据存储区C存储不同的 设爲和错误代码索引寄存器(I)2字(IXY)寄存器可被用作存储区地址和常数的变址C常数十进制常数(整形)(K)K-32768
39、 K32767(16-bit 操作数)K-2147483648 K2147483647(32-bit 操作数)十六逬制常数(H)H0HFFFF(16-bit 操作数)H0 HFFFFFFFF(32bit 操作数)1#http:/www. elecfans, com 电 了发烧友 http:/bbs. elecfans, com 电 了技术论坛话5注阳1)有两种数据类型.一种是保持型,即保存在关断电源之前或从运行模式切换为编程模式之前存在的 状态。另一种是非保持型,即将该状态复位.可通过设定系统寄存器改变保持型和非保持型的选择。 关干系统寄存器的详细内容,请参阅相关章节。2)定时器和计数器的点
40、数可以通过设定系统存储器5来改变 表中所给数字为系统寄存器5处于缺省 设定时的数值。关于系统寄存器的详细内容.请参阅相关章节。3)文件寄存器的容最根据系统寄存器0、1和2的设定状态而定。关于系统寄存器的详细内容,请参阅 相关章节。1 - 17 电子发烧友 电子技术论坛外部输入继电器(X).外部输出继电器(丫八 内部继电器(RK链接继电器(L)和脉冲继电器(P) 由这些继电器是以16点为单位进行处理的,它们以十进制和十六进制数的组介表达如F:务种继电器可选择的最大值不同。制 示例:外部输入继电器(X)X0, XI XFX10f XII X1FX20, X21 X2F至至X1270, X1271
41、X127F定时器(T)和计数器(C)定时器触点仃)和计数器触点(C)的地址与定时器和il数器指令数相対应,并IL以I进制数农示如卜。誉示例:FP2十进制编号TO, T1 T999C1000, C1001 C1023注释:计数器和定时器共用同一区。此区域的分区可用系统寄存器5来改变。(此表的示例是设定值为 缺省值时的情况。)错误报警继电器(E) (FP2SH/FP10SH)错误报警继电器(E)的地址只用十进制数字来表示。EO,E1E2017外部输入继电器(X)和外部输出继电器(Y)只有编号按实际的输入触点指定的继电器才可用作外部输入继电器(X)_只有编号按实际的输出触点指定的继电器才可用作外部输
42、岀继电器(丫)。没有按实际输入触点分配的外部输岀 继电器(丫)可作为内部继电器使用。编号的分配是根据各模块的组合及母板的使用情况确定的心关于I/O分配的详细内容,请参阅各型号PLC的 硬件手册九屯示例:FP201234 (插槽号)16点外部输入继电器X0到XF分配给0号插槽中的16点输入单元,16点外部输出继电器Y40到 Y1F分配给1号插槽中的16点输出单元。X10至X1F的16点无法用于这种组合将输入和输岀相组合,FP-M/FP0/FP1可用208点,点FP-C/FP2/FP3可用204& FP2SH/FP10SH可用 8192 点。1 - 19 电子发烧友 电子技术论坛WX. WY. WR 和 WL 与 X、Y、R. L 的关系WX、WY、WR和WL分别对应于各组16个外部输入继电器(X)点、16个外部输岀继电器(Y)点、16个内部 继电器(R)点和16个链接继电器(L)点。“示例:字单位外部输入继电器(WX)各继电器由16个外部输入继电
